1 Installatörshandbok Styrmodul IHB SV

2 Snabbguide Navigering Ok-knapp (bekräfta/välja) Bakåt-knapp (backa/ångra/avsluta) Manöverratt (flytta/öka/minska) En detaljerad förklaring av knapparnas funktioner finns på sida 30. Hur du bläddrar bland menyer och gör olika inställningar finns beskrivet på sida 32. Ställa in inomhusklimatet temperatur. INOMHUSKLIMAT VARMVATTEN INFO VÄRMEPUMP 2X Du kommer till läget för inställning av inomhustemperaturen genom att, när du står i grundläget i huvudmenyn, trycka två gånger på OK-knappen. Öka varmvattenmängden X INOMHUSKLIMAT VARMVATTEN från engångshöjning tillfällig lyx2. INFO VÄRMEPUMP 2X 3 h 6 h 2 h För att tillfälligt öka mängden varmvatten (om varmvattenberedare är installerad till din ), vrider du först på manöverratten för att markera meny 2 (vattendroppen) och trycker sedan två gånger på OK-knappen.

3 Innehållsförteckning Viktig information 4 9 Service 42 Säkerhetsinformation 4 Serviceåtgärder 42 2 Leverans och hantering 7 0 Komfortstörning 45 Montering på vägg Bipackade komponenter 7 7 Felsökning Endast tillsats Styrmodulens konstruktion Komponentplacering Elkomponenter Tillbehör 2 Tekniska uppgifter Röranslutningar Allmänt Kompatibla NIBE luft/vatten-värmepumpar Symbolnyckel Montering av temperaturgivare på rör Dockningsalternativ 5 Elinkopplingar Mått Tekniska data Energimärkning Elschema Sakregister Kontaktinformation Allmänt 5 Åtkomlighet, elkoppling 6 Kabellåsning 7 Anslutningar 8 Anslutningsmöjligheter 2 Anslutning av tillbehör 26 6 Igångkörning och justering 27 Förberedelser 27 Igångkörning med NIBE luft/vatten-värmepump 27 Igångkörning med endast tillsats 27 Kontrollera växelventilen 27 Kontrollera AUX-utgång 27 Kyldrift 27 Startguide 28 Utgångsvärden för kurvinställning 29 7 Styrning - Introduktion 30 Displayenhet 30 Menysystem 3 8 Styrning 34 Meny - INOMHUSKLIMAT 34 Meny 2 - VARMVATTEN 35 Meny 3 - INFO 35 Meny 4 - MIN ANLÄGGNING 36 Meny 5 - SERVICE 37 Innehållsförteckning 3

4 Viktig information Säkerhetsinformation Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman. Handboken ska lämnas kvar hos kunden. Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för konstruktionsändringar. NIBE 207. ska installeras via allpolig brytare med minst 3 mm brytaravstånd. Symboler Denna symbol betyder fara för människa eller maskin. TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du sköter din anläggning. TIPS! Märkning CE IP2! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. CE-märket är obligatoriskt för de flesta produkter som säljs inom EU, oavsett var de är tillverkade. Klassificering av inkapsling av elektroteknisk utrustning. Fara för människa eller maskin. Läs användarhandboken. Om matningskabeln är skadad får den endast ersättas av NIBE, dess serviceombud eller liknande behörig personal för att undvika eventuell fara och skada. 4 Kapitel Viktig information

5 Serienummer Serienumret hittar du på ovansidan av locket till styrmodulen och i info-menyn (meny 3.). Serienummer Återvinning Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer. När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service. Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning. Landsspecifik information Sverige TÄNK PÅ! Produktens serienummer (4 siffror) behöver du vid service- och supportärenden. Garanti- och försäkringsinformation Mellan dig som privatperson och företaget du köpt av gäller konsumentlagarna. För fullständiga villkor se Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, vattenkvalité eller elektriska spänningsvariationer. Det är du som ägare som har huvudansvaret för anläggningen. För att du ska kunna känna dig trygg med att produkten fungerar som det är tänkt är det en bra idé att regelbundet läsa av bostadens energimätare. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgående till den du köpte produkten av. Kapitel Viktig information 5

6 Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Fyll även i sidan för information om anläggningsdata i Användarhandboken. Beskrivning Anmärkning Signatur Datum El (sida 5) Övrigt Kommunikation, värmepump Ansluten matning 230 V Utegivare Temperaturgivare, varmvattenladdning Temperaturgivare, varmvatten topp Temperaturgivare, extern framledning Temperaturgivare, extern framledning efter elektrisk värmare Temperaturgivare, extern returledning Laddpump Växelventil AUX AUX2 AUX3 AUX4 AUX5 AUX6 AA2-X4 Kontroll av tillsats Kontroll av växelventilsfunktion Kontroll av laddpumpsfunktion Genomförd installationskontroll av värmepump och kringutrustning 6 Kapitel Viktig information

7 2 Leverans och hantering Montering på vägg Bipackade komponenter Vid montering på vägg ska skruvtyp anpassad för underlaget användas. Utegivare Värmeledningspasta Isolertejp Temperaturgivare 35 Aluminiumtejp Buntband Använd alla fästpunker och montera upprätt plant mot vägg utan att någon del av styrmodulen sticker ut utanför kanten på väggen. Lämna minst 00 mm fritt utrymme runt styrmodulen för att underlätta åtkomst samt kabeldragning vid installation och service. Åtkomst till skruvar för demontering av frontlucka sker underifrån. Kapitel 2 Leverans och hantering 7

8 L N 0 PE L N 0 PE Styrmodulens konstruktion Komponentplacering Elkomponenter PF3 AA4 AA2 AA4 Grundkort Displayenhet AA4-XJ3 USB-uttag SF X X2 AA7 FA X X2 SF AA4-XJ4 Serviceuttag (ingen funktion) Extra reläkort Automatsäkring, 0 A Kopplingsplint, inkommande elektrisk matning Kopplingsplint, styrsignal cirkulationspump, givare, AUX-ingångar och värmepump Strömställare AA4-XJ3 AA7 PF3 Serienummerskylt AA2 AA4-XJ4 UB Kabelgenomföring, inkommande el, kraft för tillbehör UB UB2 UB2 Kabelgenomföring, signal FA Beteckningar i komponentplacering enligt standard IEC och X AA7 AA2 8 Kapitel 3 Styrmodulens konstruktion

9 4 Röranslutningar Allmänt Rörinstallationen ska utföras enligt gällande regler. Se manual för kompatibel NIBE luftvattenvärmepump för installation av värmepumpen. Kompatibla NIBE luft/vatten-värmepumpar Kompatibel NIBE luftvattenvärmepump ska vara försedd med styrkort som lägst har programvaruversion enligt följande lista. Vilken version styrkortet har visas i värmepumpens display (om sådan finns) vid uppstart. Produkt F2020 F2025 F2026 F2030 F2040 F220 F2300 NIBE SPLIT HBS 05: AMS HBS 05-6 AMS HBS 05-2 AMS HBS 05-2 AMS HBS 05-6 Programvaruversion alla versioner alla versioner alla versioner 55 alla versioner Symbolnyckel Symbol Betydelse Avstängningsventil Avtappningsventil Trimventil Shunt- / växelventil Säkerhetsventil Temperaturgivare Expansionskärl P Manometer Cirkulationspump Smutsfilter Hjälprelä Kompressor Värmeväxlare Radiatorsystem Tappvarmvatten Golvvärmesystem Kylsystem Kapitel 4 Röranslutningar 9

10 Montering av temperaturgivare på rör K Temperaturgivarna monteras med värmeledningspasta, buntband (första buntbandet fästs mot röret mitt på givaren och det andra buntbandet fästs ca 5 cm efter givaren) och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. Dockningsalternativ kan anslutas tillsammans med andra produkter från NIBE på flera olika sätt varav några visas nedan (tillbehör kan krävas). Mer om alternativen finns på samt i respektive monteringsanvisning för de tillbehör som används. Se sida 47 för lista över de tillbehör som kan användas till. Anläggningar med kan producera värme och varmvatten. Kyla kan även produceras, beroende på vilken värmepump som används. Kalla dagar under året när tillgången på energi från luften är lägre kan tillsatsvärme kompensera och hjälpa till och producera värme. Tillsatsvärmen är även bra att ha som hjälp om värmepumpen skulle hamna utanför sitt arbetsområde eller om den har blockerats av någon annan orsak. Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler. Detta är principscheman. Verklig anläggning ska projekteras enligt gällande normer. 0 Kapitel 4 Röranslutningar

11 Förklaring AA25 BT Utegivare ) BT6 BT7 BT25 BT50 BT63 BT7 GP0 GP5 QN0 RM2 Temperaturgivare, varmvattenladdning ) Temperaturgivare, varmvatten topp ) Temperaturgivare, extern framledning ) Rumsgivare Temperaturgivare, extern framledning efter elektrisk värmare Temperaturgivare, extern returledning ) Cirkulationspump, Värmebärare Cirkulationspump, värmebärare Växelventil, Varmvatten/Värmebärare 2) Backventil CP5 CP0 EB20 FL2 GP32 KA RM RN0 Utjämningskärl (UKV) Ackumulatortank med varmvattenberedning Elpatron Säkerhetsventil, Värmebärare Laddventil Hjälprelä/Kontaktor Backventil Trimventil ) Ingår i och medlevereras 2) Ingår i och medlevereras tillbehör 3) Ingår i och medlevereras NIBE värmepump (kan variera beroende på värmepump). Beteckningar enligt standard IEC och AA29 BT25 QN25 EB EB KA EB20 EB20 QA EB0 BT3 BT2 EB0 FL0 GP2 QM QM3 QM32 QZ2 EM CM5 EM FL0 EQ BT64 CP6 GP3 QN2 Shuntautomatik Temperaturgivare, extern framledning Shuntventil Tillsatsvärme Elkassett Hjälprelä/Kontaktor 2) Elpatron Elpatron Hjälprelä/Kontaktor Värmepumpsystem Temperaturgivare, returledning 3) Temperaturgivare, kondensor framledning 3) Värmepump Säkerhetsventil Laddpump 2) Avtappningsventil, Värmebärare Avstängningsventil, Värmebärare, Fram Avstängningsventil, Värmebärare, Retur Filterkulventil Extern tillsats Expansionskärl Olje-, gas-, pellets- eller vedpanna Säkerhetsventil Kylsystem Temperaturgivare, kyla framledning 2) Enkelmantlad ackumulatortank, kyla Cirkulationspump, kyla Växelventil, Kyla/Värme 2) Övrigt CM CP Expansionskärl slutet, Värmebärare Ackumulatortank med varmvattenberedning Kapitel 4 Röranslutningar

12 Kompatibel NIBE luft/vatten-värmepump tillsammans med dockning stegstyrd tillsats före växelventil för varmvatten samt kylfunktion (4-rörssystem) -EQ -CP6 -AA25 -AA25-QN0 -RN0 -GP3 -EB -KA -EB -BT63 -FL2 -CM -CP0 -BT64 -AA25 -BT -AA25 -BT50 -EQ-QN2 -AA25-BT7 -AA25-BT6 -EB0 -BT2 -BT3 -QM -FL0 -QM3 -AA25 -GP2 -QZ2 NIBE levererar inte alla komponenter i detta principschema. (AA25) startar och stannar värmepumpen (EB0) för att uppfylla värme och varmvattenbehov till anläggningen. Vid samtida värme- och varmvattenbehov växlar växelventilen (AA25-QN0) periodiskt mellan klimatsystem och varmvattenberedare/ackumulatortank (CP0). Vid fulladdad varmvattenberedare/ackumulatortank (CP0) växlar växelventilen (AA25-QN0) mot klimatsystemet. Tillsats (EB) kopplas in automatiskt om effektbehovet för anläggningen överstiger värmepumpens kapacitet. Den används för både uppvärmning och laddning av varmvatten. Tillsatsen kan även användas om det krävs en högre temperatur på varmvattnet än vad värmepumpen klarar av att producera. Vid kyldrift (kräver kompatibel värmepump) växlar växelventil (EQ-QN2) mot kylsystemet (EQ). Om flera samtida behov skulle uppstå samtidigt som kylbehov finns reagerar anläggningen olika. Vid varmvattenbehov växlar växelventilen (EQ-QN2) tillbaka och varmvatten produceras tills behovet är uppfyllt. Vid värmebehov växlar växelventilen istället (EQ-QN2) periodiskt mellan behoven. Vid uppfyllt kylbehov växlar växelventilen tillbaka till grundläget (värme/varmvatten). 2 Kapitel 4 Röranslutningar

13 Kompatibel luft/vatten-värmepump tillsammans med dockning stegstyrd tillsats efter växelventil för varmvatten samt kylfunktion (4-rörssystem) -EB -KA -EB -CP5 -AA25 -GP0 -BT25 -BT7 -EQ -CP6 -AA25 -AA25-QN0 -RN0 -GP3 -BT64 -FL2 -CM -CP0 -AA25 -BT -AA25 -BT50 -EQ-QN2 -AA25-BT7 -AA25-BT6 -EB0 -BT2 -BT3 -FL0 -QM3 -AA25 -GP2 -QZ2 -KA -EB20 -QM NIBE levererar inte alla komponenter i detta principschema. Detta installationsalternativ tillämpas på mer komplexa anläggningar med fokus på komfort. (AA25) startar och stannar värmepumpen (EB0) för att uppfylla värme och varmvattenbehov till anläggningen. Vid samtida värme- och varmvattenbehov växlar växelventilen (AA25-QN0) periodiskt mellan klimatsystem och varmvattenberedare/ackumulatortank (CP0). Vid fulladdad varmvattenberedare/ackumulatortank (CP0) växlar växelventilen (AA25-QN0) mot klimatsystemet. Tillsats (EB) kopplas in automatiskt om energibehovet för anläggningen överstiger värmepumpens kapacitet. Elpatron (EB20) i varmvattenberedaren/ackumulatortanken (CP0) används då under tiden för att producera varmvatten om värmepumpen (EB0) samtidigt används för uppvärmning av bostaden. Elpatron (EB20) kan även användas om det krävs en högre temperatur på varmvattnet än vad värmepumpen klarar av att producera. Vid kyldrift (kräver kompatibel värmepump) växlar växelventil (EQ-QN2) mot kylsystemet (EQ). Om flera behov skulle uppstå samtidigt som kylbehov finns reagerar anläggningen olika. Vid varmvattenbehov växlar växelventilen (EQ-QN2) tillbaka och varmvatten produceras tills behovet är uppfyllt. Vid värmebehov växlar växelventilen istället (EQ-QN2) periodiskt mellan behoven. Vid uppfyllt kylbehov växlar växelventilen tillbaka till grundläget (värme/varmvatten). Aktiv kyla (i 4-rörssystem) väljs i meny mjuka in- /utgångar. Kapitel 4 Röranslutningar 3

14 med vedpanna, ackumulatortank och värmepump (flytande kondensering) -AA25 -GP5 -AA25 -RM2 -AA25 -BT25 -AA29 -BT25 -AA29 -AA29-QN25 -RM -AA25-BT7 -AA25 -EM -EB0 -EB0 -AA25 -BT -BT2 -BT3 -FL0 -QM3 -QM32 -GP2 -RM -QZ2 -AA25 -QN0 -CP -AA25-BT6 -EB20 -QA -EB20 -GP32 -FL0 -CM5 -EM -QM NIBE levererar inte alla komponenter i detta principschema. Aktiveringen av veddockning kan göras via startguiden eller direkt i menysystemet, meny tillbehör och meny mjuka in-/utgångar. Luft/vatten-värmepump samt för komplettering till befintlig vedanläggning där vedvärmen ska användas som AUX-funktion veddockning. Befintlig shuntautomatik används men styrs inte från. När vedpannan (EM) eldas används värmen i ackumulatortanken (CP) för varmvatten och som en prioriterad tillsats. Vedanläggningens värmebärarpump (AA25- GP5) startar. Om temperaturen på varmvattengivaren (AA25-BT6) sjunker under den i inställda temperaturen för varmvattenstopp startar värmepumpen (EB0). Vedanläggningens värmebärarpump (AA25-GP5) stoppas och värmepumpens värmebärarpump (EB0-GP2) startar. Varmvatten laddas via växelventil (AA25-QN0) med hjälp av varmvattengivaren (AA25-BT6). Så länge varmvattengivaren (AA25-BT6) ligger under temperaturen som blockerar veddockningen används gradminuterstyrningen för att styra värmepumpsdriften. Vid blockering av värmepumpen säkerställs frysskydd med hjälp av värmepumpens värmebärarpump (EB0- GP2). Anslut vedanläggningens värmebärarpump (AA25-GP5) på kopplingsplint X4:5-7 på grundkortet (AA2) i (AA25). 4 Kapitel 4 Röranslutningar

15 L N 0 PE Elinkopplingar Allmänt Före isolationstest av fastigheten ska bortkopplas. Om fastigheten har jordfelsbrytare bör förses med en separat sådan. skall installeras via allpolig arbetsbrytare med minst 3 mm brytavstånd. För elschema för styrmodulen, se sida 52. Använd en skärmad treledarkabel för kommunikation med värmepump. Kommunikations- och givarkablar till externa anslutningar får inte förläggas i närheten av starkströmsledning. Minsta area på kommunikations- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, t.ex. EKKX, LiYY eller liknande. Vid kabeldragning in i ska kabelgenomföringar (UB och UB2, utmärkta på bild) användas. Strömbrytare (SF) får ej ställas i läge "" eller " " innan pannvatten fylls på i systemet. Kompressorn i värmepumpen och eventuell extern tillsats kan skadas. FA SF UB Automatsäkring UB2 Styrmodulens manöverkrets och delar av dess interna komponenter är internt avsäkrade med en automatsäkring (FA) Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Bryt strömmen med arbetsbrytaren innan eventuell service. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. Vid installation av ska NIBEs luftvattenvärmepump och eventuell tillsats vara spänningslös. Se principschema för ditt system för fysisk placering av temperaturgivare som ska installeras. Kapitel 5 Elinkopplingar 5

16 Åtkomlighet, elkoppling Locket på styrmodulen öppnas med hjälp av en Torx 25-mejsel. Montering sker i omvänd ordning. För enklare åtkomst vid elanslutning kan displayen behöva flyttas på. Detta gör du enkelt genom att följa dessa steg.. b 3 a 2 Luckan för att komma åt bland annat grundkortet öppnas med hjälp av en Torx 25-mejsel. b 2. Tryck in spärren på displayenhetens övre baksida mot dig (a) och för displayenheten uppåt (b) så fästena hakar loss från plåten. a b 3. Lyft av displayenheten från dess fäste. a Passa in de två undre fästena på displayenhetens baksidan mot de två övre hålen i plåten enligt bild. 6 Kapitel 5 Elinkopplingar

17 4. Kabellåsning Använd lämpligt verktyg för att lossa/låsa fast kablarna i värmepumpens plintar. Kopplingsplint på elkort Fäst displayen på plåten. 5. När elinkopplingen är klar måste displayen återmonteras med dess tre fästpunkter igen, annars går det inte att montera frontluckan Kopplingsplint 3,5 mm mm 3,5 mm mm Kapitel 5 Elinkopplingar 7

18 L N 0 PE L N 0 PE L N 0 PE Anslutningar För att undvika störningar får oskärmade kommunikations- och/eller givarkablar till externa anslutningar inte förläggas närmare än 20 cm från starkströmsledningar Externt X2 PWM GND Kraftanslutning ska installeras via allpolig brytare med minst 3 mm brytaravstånd. Minsta kabelarea ska vara dimensionerad efter vilken avsäkring som används. EB0-GP2 X L N L N 0 PE X Tariffstyrning Om spänningen till kompressorn i värmepumpen försvinner under en viss tid, måste samtidigt blockering av denna ske via mjuvarustyrd ingång (AUX-ingång) för att undvika larm, se sida 23. Anslutning av laddpump för värmepump Anslut cirkulationspump (EB0-GP2) enligt bild till plint X4:5 (PE), X4:6 (N) och X4:7 (230 V) på grundkortet (AA2). Styrsignal för (EB0-GP2) ansluts till kopplingsplint X2: (PWM) och X2:2 (GND) enligt bild. AA2-X Externt PE N L X2 EB0-GP2 AA2-X4 8 Kapitel 5 Elinkopplingar

19 L N 0 PE L N 0 PE L N 0 PE L N 0 PE Kommunikation med värmepump Anslut värmepumpen (EB0) med en skärmad treledarkabel enligt bild till kopplingsplint X2:9 (A), X2:20 (B) och X2:2 (GND). F2040 GND B A GND F2030 F2026 B A A B GND A B GND X2 AA23-X4 X5 X5 Utegivare Utetemperaturgivaren (BT) placeras på skuggad plats åt nord eller nordväst för att inte störas av exempelvis morgonsol. Anslut givaren till kopplingsplint X2:3 och X2:6. Använd en tvåledare med minst 0,5 mm² kabelarea. Eventuellt kabelrör bör tätas för att inte orsaka kondens i utegivarkapseln X X2 SMO Externt Temperaturgivare, varmvattenladdning BT Temperaturgivare, varmvattenladdning (BT6) placeras i dykrör på varmvattenberedaren. Anslut givaren till kopplingsplint X2:5 och X2:6. Använd en tvåledare med minst 0,5 mm² kabelarea. Varmvattenladdning aktiveras i meny 5.2 eller i startguiden SMO Externt F2020/F2025/F2300 F GND B A AA2-J2 A B GND X2 Temperaturgivare, varmvatten topp En temperaturgivare för varmvatten topp (BT7) kan kopplas till för visning av vattentemperaturen i toppen av tanken (om möjlighet att montera givare i toppen av tanken finns). Anslut givaren till kopplingsplint X2:4 och X2:6. Använd en tvåledare med minst 0,5 mm² kabelarea X2 SMO BT6 Externt 4 X A B GND X X2 BT7 X2 Kapitel 5 Elinkopplingar 9

20 L N 0 PE L N 0 PE Temperaturgivare, extern framledning Anslut temperaturgivare, extern framledning (BT25) (krävs vid tillsats efter växelventil (QN0)), till kopplingsplint X2:8 och X2:0. Använd en tvåledare med minst 0,5 mm² kabelarea SMO Externt BT X2 X2 Temperaturgivare, extern framledning vid tillsats före växelventil (QN0) Anslut temperaturgivare, extern framledning efter elektrisk värmare (BT63) (krävs vid tillsats före växelventil för varmvattenladdning (QN0)) till kopplingsplint X2:9 och X2:0. Använd en tvåledare med minst 0,5 mm² kabelarea SMO Externt BT63 X2 X2 Vid dockning som kräver inkoppling av andra givare. Se "Möjliga val för AUX-ingångar" på sida Kapitel 5 Elinkopplingar

21 L N 0 PE L N 0 PE Anslutningsmöjligheter Rumsgivare kan kompletteras med en rumsgivare (BT50). Rumsgivaren har ett antal funktioner:. Visar aktuell rumstemperatur i styrmodulens display. 2. Ger möjlighet att ändra rumstemperaturen i C. 3. Ger möjlighet att finjustera rumstemperaturen. Montera givaren på en neutral plats där inställd temperatur önskas. Lämplig plats är exempelvis en fri innervägg i hall ca,5 m över golv. Det är viktigt att givaren inte hindras från att mäta korrekt rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning. Även stängda radiatortermostater kan orsaka problem. Styrmodulen fungerar utan givaren, men om man vill kunna läsa av bostadens inomhustemperatur i styrmodulens display måste givaren monteras. Rumsgivaren kopplas in på kopplingsplint X2:7 och X2:0. Om givaren ska användas till att ändra rumstemperaturen i C och/eller för att finjustera rumstemperaturen måste givaren aktiveras i meny.9.4. Om rumsgivaren används i rum med golvvärme bör den endast ha visande funktion, inte styrning av rumstemperatur. TÄNK PÅ! X X2 Externt BT50 Förändring av temperaturen i bostaden tar lång tid. Exempelvis kommer korta tidsperioder i kombination med golvvärme inte att ge en märkbar förändring i rumstemperaturen. Stegstyrd tillsats Märk upp aktuell ellåda med varning för extern spänning. Extern stegstyrd tillsats kan styras med upp till tre potentialfria reläer i styrmodulen (3 steg linjärt eller 7 steg binärt). Alternativt kan två reläer (2 steg linjärt eller 3 steg binärt) användas till stegstyrd tillsats vilket gör att det tredje reläet kan användas för att styra elpatron i varmvattenberedare/ackumulatortank. Instegningen sker med minst minuts mellanrum och urstegning med minst 3 sekunders mellanrum. Steg ansluter du till kopplingsplint X2:2 på extra reläkortet (AA7). Steg 2 ansluter du till kopplingsplint X2:4 på extra reläkortet (AA7). Steg 3 eller elpatron i varmvattenberedare/ackumulatortank ansluter du till kopplingsplint X2:6 på extra reläkortet (AA7). Inställningar för stegstyrd tillsats gör du i meny och meny All tillsats kan blockeras genom att ansluta en potentialfri kontaktfunktion till mjukvarustyrd ingång på kopplingsplint X2 (se sida 23) som väljs i meny 5.4. L N 0 PE X -X X AA7-X2 X 0 PE Externt 2 AA7-X2 3 A A A -K -K2 -K3 A2 A2 A2 Om reläerna ska användas för manöverspänning byglar du matningen från kopplingsplint X: till X2:, X2:3 och X2:5 på extra reläkortet (AA7). Anslut nollan från den externa tillsatsen till kopplingsplint X: Vid stegstyrd tillsats före växelventil Eltillsatsen kommer att ladda med maximal tillåten elpatronseffekt tillsammans med kompressorn för att snarast avsluta varmvattenladdningen och återgå till värmeladdning. Detta sker enbart när antalet gradminuter befinner sig under startvärde för tillsats. Kapitel 5 Elinkopplingar 2

22 L N 0 PE L N 0 PE L N 0 PE L N 0 PE Reläutgång för reservläge Märk upp aktuell ellåda med varning för extern spänning. Då strömställaren (SF) ställs i läge " " (reservläge) aktiveras cirkulationspumpen (EB0-GP2). TÄNK PÅ! Inget varmvatten produceras vid aktivering av reservläge. Reservlägesreläet kan användas för att aktivera extern tillsats, en extern termostat måste då kopplas in i manöverkretsen för att styra temperaturen. Säkerställ att värmebäraren cirkulerar genom den externa tillsatsen. L N 0 PE Externt PE X Extern cirkulationspump Anslut den externa cirkulationspumpen (GP0) enligt bild till kopplingsplint X4:9 (PE), X4:0 (N) och X4: (230 V) på grundkortet (AA2). Växelventil AA2-X4 AA2-X4 Externt 8 GP0 9 PE kan kompletteras med en extern växelventil (QN0) för varmvattenstyrning. (Se sida 47 för tillbehör) Varmvattenproduktion väljs i meny Anslut den externa växelventilen (QN0) enligt bild till kopplingsplint X4:2 (N), X4:3 (manöver) och X4:4 (L) på grundkortet (AA2). AA2-X N L 5 6 X Externt N L X AA2-X4 QN0 0 PE NIBE Uplink L N 0 PE X Externt N L Anslut en nätverksansluten kabel (rak, Cat.5e UTP) med RJ45-kontakt (hane) till kontakt AA4-X9 på displayenheten (enligt bild). Använd kabelgenomföring (UB2) på styrmodulen för kabeldragning. Om reläet ska användas för manöverspänning byglar du matningen från kopplingsplint X: till X:2 samt ansluter nollan och manöverspänning från den externa tillsatsen till X:0 (N) respektive X:4 (L). AA4-X9 22 Kapitel 5 Elinkopplingar

23 L N 0 PE Externa anslutningsmöjligheter På kopplingsplint X2 har mjukvarustyrda in- och utgångar för anslutning av givare och extern kontaktfunktion. Detta innebär att en givare eller en extern kontaktfunktion kan anslutas till en av 6 specialanslutningar där funktionen för anslutningen bestäms i styrmodulens mjukvara. TÄNK PÅ! Ska en extern kontaktfunktion kopplas till måste funktionen för använd in- eller utgång väljas i meny 5.4. Valbara ingångar kopplingsplint X2 för dessa funktioner är AUX (X2:), AUX2 (X2:2), AUX3 (X2:3), AUX4 (X2:5), AUX5 (X2:6) och AUX6 (X2:7). Jord ansluts till kopplingsplint X2:4 respektive X2:8 (se elschema för mer information). Valbar utgång är plint X4:5-7 på grundkortet (AA2). mjuka in-/utgångar5.4 blockera värme aktivera tillfällig lyx ej använd ej använd ej använd ej använd Temperaturgivare, kyla/värme Om ett enskilt rum ska avgöra hur hela anläggningen ska arbeta, används rumsgivare (BT74). Kopplas rumsgivare (BT74) till, avgör rumsgivare (BT74) när det är dags att byta mellan kyl- och värmedrift för hela anläggningen. Alternativet visas bara om tillbehör för kyla finns eller om värmepumpen har inbyggd funktion för kyla. Temperaturgivare, extern returledning Om temperaturgivare, extern returledning (BT7) behöver användas ansluts den till vald ingång (meny 5.4, se sida 40) på kopplingsplint X2. Använd en 2-ledare med minst 0,5 mm² kabelarea. Temperaturgivare, framledning kyla I de fall funktion aktiv kyla i 4-rörssystem används på AUX-utgång, ska en temperaturgivare framledning kyla (BT64) kopplas till. Alternativet visas bara om kylfunktion på värmepumen har aktiverats. Kontakt för extern tariffblockering I de fall extern tariffblockering önskas ska denna kopplas in på kopplingsplint X2. Tariffblockering innebär att tillsatsen, kompressorn, värme och kyla kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4. Sluten kontakt medför bortkopplad effekt. Kontakt för "SG ready" X X2 SMO Externt I exemplet ovan används ingångarna AUX (X2:) och AUX3 (X2:3) på kopplingsplint X2. TÄNK PÅ! Vissa av de följande funktionerna kan även aktiveras och schemaläggas via menyinställningar. Möjliga val för AUX-ingångar Följande funktioner kan anslutas till AUX-ingångarna på kopplingsplint X2. Dessa funktioner väljs sedan i meny 5.4. Använd en 2- ledare med minst 0,5 mm² kabelarea. B A Denna funktion kan endast användas i elnät som stödjer "SG Ready"-standarden. "SG Ready" kräver två AUX-ingångar. I de fall denna funktion önskas ska den kopplas in på kopplingsplint X2. "SG Ready" är en smart form av tariffstyrning där din elleverantör kan påverka inomhus- och varmvattentemperaturen eller helt enkelt blockera tillsatsvärmen och/eller kompressorn i värmepumpen under vissa tider på dygnet (kan väljas i meny 4..5 efter att funktionen är aktiverad). Aktivera funktionen genom att ansluta potentialfria kontaktfunktioner till två ingångar som väljs i meny 5.4 (SG Ready A och SG Ready B), se sida 40. Sluten eller öppen kontakt medför något av följande: Blockering (A: Sluten, B: Öppen) "SG Ready" är aktiv. Kompressorn i värmepumpen och tillsatsvärme blockeras som dagens tariffblockering. Normalläge (A: Öppen, B: Öppen) "SG Ready" är inte aktiv. Ingen påverkan på systemet. Lågprisläge (A: Öppen, B: Sluten) "SG Ready" är aktiv. Systemet fokuserar på kostnadsbesparing och kan t.ex. utnyttja en låg tariff från elleverantören eller överkapacitet från eventuell egen strömkälla (påverkan på systemet är ställbar i meny 4..5). Kapitel 5 Elinkopplingar 23

24 L N 0 PE Överkapacitetsläge (A: Sluten, B: Sluten) "SG Ready" är aktiv. Systemet tillåts att gå med full kapacitet vid överkapacitet (riktigt lågt pris) hos elleverantören (påverkan på systemet är ställbar i meny 4..5). (A = SG Ready A och B = SG Ready B ) Kontakt för aktivering av "lyx" En extern kontaktfunktion kan kopplas till för aktivering av varmvattenfunktionen "lyx". Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4) på kopplingsplint X2. "lyx" är aktiverad under den tid som kontakten är sluten. Kontakt för aktivering av "extern justering" En extern kontaktfunktion kan kopplas till för ändring av framledningstemperaturen och därmed ändring av rumstemperaturen. Då kontakten är sluten ändras temperaturen i C (om rumsgivare är ansluten och aktiverad). Om rumsgivare inte är ansluten eller inte aktiverad ställs önskad förändring av "temperatur" (förskjutning av värmekurva) med det antal steg som väljs. Värdet är inställbart mellan -0 och +0. klimatsystem Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4) på kopplingsplint X2. Inställning av värdet på förändringen görs i meny.9.2, "extern justering". Kontakt för externt larm Larm från externa enheter kan kopplas till styrningen och visas som ett infolarm. Potentialfri signal av typ NO eller NC kan kopplas in. Kontakt för extern blockering av I de fall extern blockering av funktion önskas ska denna kopplas in på kopplingsplint X2. Funktionen kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4. Sluten kontakt medför bortkopplad funktion. Möjliga funktioner som kan blockeras: tillsats kompressor i värmepump EB0 värme kyla varmvatten Möjliga val för AUX-utgång (potentialfritt växlande relä) Möjlighet finns till extern anslutning genom reläfunktion via ett potentialfritt växlande relä (max 2 A vid resistiv last) på kopplingsplint X4:5-7 på grundkortet (AA2). Valbara funktioner för extern anslutning: Indikering av summalarm. Funktionen ger signal under tiden ett bestående larm indikeras av styrmodulen. Kyllägesindikering. Detta alternativ kräver att någon form av kylfunktion har aktiverats. Funktionen ger signal när systemet tillåter kyldrift och kan användas t.ex. för att styra externa pumpar. Aktiv kyla (4 rör). Detta alternativ kräver att någon form av kylfunktion har aktiverats och kan användas för enkla 4-rörssystem (en utedel). Funktionen ger signal när någon tillkopplad värmepump gör kyla och inga andra behov finns samt kyla är tillåten. Denna funktion kan användas för att styra växelventil för kyla EP25-QN2. TÄNK PÅ! Vid detta alternativ styrs laddpumpen (GP2) alltid i driftläge "auto", vilket medför att pumpen är igång när växelventilen (QN2) står mot kylsystemet. Extern värmebärarpump. Funktionen ger signal när en extern cirkulationspump (GP0) ska köras enligt inställningar för driftläget. Styrning av cirkulationspump för varmvattencirkulation. Funktionen ger signal när en cirkulationspump för varmvattencirkulation (GP) ska köras enligt inställningar i meny "varmvattencirk." (2.9.2). Semesterindikering. Veddockning. Detta alternativ bygger på en dockning för befintlig vedanläggning med shuntautomatik som kompletteras med luft/vatten-värmepump. Utgången styr den befintliga systempumpen (GP5) som startas när vedanläggningen är igång. För mer information, se Ansluts något av ovanstående till kopplingsplint X4:5-7 på grundkortet (AA2) måste funktionen väljas i meny 5.4. Summalarm är förvalt från fabrik. AA2-X Externt AA2-X4 Bilden visar reläet i larmläge. 24 Kapitel 5 Elinkopplingar

25 L N 0 PE L N 0 PE Är strömställaren (SF) i läge " " eller " " är reläet i larmläge. Varmvattencirkulationspump eller extern värmebärarpump ansluts till AUX-utgången, enligt bild nedan. Märk upp aktuell ellåda med varning för extern spänning. AA2-X Externt L N AA2-X4 PE L N PE Växelventil för kyla ansluts till AUX-utgången, enligt bild nedan. AA2-X Externt L N AA2-X4 L N TÄNK PÅ! Reläutgången får max belastas med 2 A vid resistiv last (230V AC). Kapitel 5 Elinkopplingar 25

26 Anslutning av tillbehör Instruktioner för inkoppling av övriga tillbehör finns i dess medföljande installationsanvisning. Se sida 47 för lista över de tillbehör som kan användas till. 26 Kapitel 5 Elinkopplingar

27 6 Igångkörning och justering Förberedelser Kompatibel NIBE luft/vatten-värmepump ska vara försedd med styrkort som lägst har programvaruversion enligt listan på sida 9. Vilken version styrkortet har visas i värmepumpens display (om sådan finns) vid uppstart. ska vara färdiginkopplad och ansluten. Klimatsystemet ska vara vattenfyllt och urluftat. Igångkörning med NIBE luft/vatten-värmepump NIBE F2020 / F2025 Följ instruktionerna i värmepumpens Monterings- och skötselanvisning under avsnitt Igångkörning och injustering Uppstart och kontroll. Kontrollera AUX-utgång För att kontrollera ev funktion inkopplad på AUX-utgången. Aktivera "AA2-X4" i meny Kontrollera den önskade funktionen. 3. Avaktivera "AA2-X4" i meny 5.6. Kyldrift Om anläggningen innehåller en NIBE luft-/vatten-värmepump som kan producera kyla (NIBE F2040 eller F220) kan kyldrift tillåtas. Se respektive installatörshandbok. När kyldrift är tillåten kan du välja kyllägesindikering i meny 5.4 för AUX-utgången. NIBE F2026 / F2030 / F2040 / F220 / F2300 Följ instruktionerna i värmepumpens installatörshandbok under avsnitt Igångkörning och justering Uppstart och kontroll.. Spänningssätt värmepumpen. 2. Spänningssätt. 3. Följ startguiden i displayen på alternativt starta startguiden i meny 5.7. Igångkörning med endast tillsats Vid första uppstart följer du startguiden, annars följer du listan nedan.. Gå till meny 4.2 driftläge. 2. Markera endast tillsats med hjälp av manöverratten och tryck sedan på OK-knappen. 3. Återgå till huvudmenyerna genom att trycka på Bakåt-knappen. TÄNK PÅ! Vid igångkörning utan NIBE luft/vatten-värmepump kan larmet kommunikationsfel visas i displayen. Larmet återställs om aktuell värmepump avaktiveras i meny ("installerad värmepump"). Kontrollera växelventilen. Aktivera "AA2-K (QN0)" i meny Kontrollera att växelventilen öppnar eller är öppen mot varmvattenladdning. 3. Avaktivera "AA2-K (QN0)" i meny 5.6. Kapitel 6 Igångkörning och justering 27

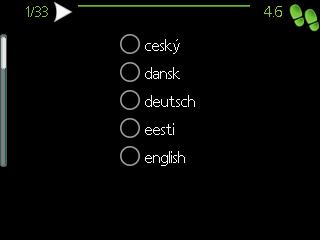

28 Startguide Vatten måste finnas i klimatsystemet innan strömställaren sätts till "". Manövrering i startguiden A. Sida B. Namn och menynummer språk 4.6. Ställ strömställare (SF) på i läge "". 2. Följ instruktionerna i displayens startguide. Om startguiden inte går igång när du startar, kan du starta den manuellt i meny 5.7. TIPS! Se sida 30 för en mer ingående introduktion av anläggningens styrsystem (manövrering, menyer etc.). Igångkörning Första gången anläggningen startas sätts en startguide igång. I startguiden ges instruktioner om vad som behöver utföras vid första uppstart tillsammans med en genomgång av anläggningens grundläggande inställningar. Startguiden säkerställer att uppstarten görs på rätt sätt och kan därför inte hoppas över.startguiden kan startas i efterhand i meny 5.7. Under uppstartguiden körs växelventiler och shunten fram och tillbaka för att hjälpa till med avluftning av värmepumpen. TÄNK PÅ! Så länge startguiden är aktiv kommer ingen funktion i automatiskt att starta. Guiden kommer att dyka upp vid varje omstart av tills detta väljs bort på sista sidan. Om startguiden lämnas på denna sida så avslutas den automatiskt om 60 min C. Alternativ / inställning A. Sida Här kan du se hur långt du har kommit i startguiden. För att bläddra mellan sidorna i startguiden gör du följande:. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan sidorna i startguiden. B. Namn och menynummer Här läser du av vilken meny i styrsystemet denna sida i startguiden bygger på. Siffrorna inom parentes är menyns nummer i styrsystemet. Vill du läsa mer om berörd meny läser du antingen i dess hjälpmeny eller i användarhandboken. C. Alternativ / inställning Här gör du inställningar för systemet. D. Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten:. Använd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. 28 Kapitel 6 Igångkörning och justering

29 Utgångsvärden för kurvinställning Värdena som anges på kartan gäller för "värmekurva" i meny.9. Första värdet gäller för lågtempererat* radiatorsystem. "temperatur" (förskjutning av värmekurva) i meny. ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betongbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentes men måste då minska detta värde med två enheter. "temperatur" (förskjutning av värmekurva) i meny., ställs i dessa fall på -. TÄNK PÅ! Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efterjusteras. Exempel på val av utgångsvärden: Hus med lågtempererat* radiatorsystem Markaryd = Område 0 (5). Ställ in 0 i meny.9., "värmekurva" och -2 i meny. "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i betongbjälklag Markaryd = Område 0 (5). Ställ in 5 i meny.9., "värmekurva" och - i meny. "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i träbjälklag Markaryd = Område 0 (5). Ställ in 8 (se tredje punkten i listan ovan) i meny.9., "värmekurva" och - i meny. "temperatur" (förskjutning av värmekurva). 9 (4) 9 (5) Göteborg 0 (5) 8 (4) Halmstad Helsingborg (5) Malmö Borås 8 (4) Karlstad Örebro Jönköping Växjö Kalmar Markaryd Hässleholm 9 (4) Östersund Falun Linköping Umeå Skellefteå Örnsköldsvik Sundsvall Hudiksvall Gävle Västerås Stockholm Norrköping Visby Karlskrona Simrishamn Ystad Söderhamn Uppsala 9 (5) Kiruna Gällivare (5) 2 (6) Luleå TÄNK PÅ! En höjning av rumstemperaturen kan bromsas av termostaterna på radiatorerna eller golvvärmen. Öppna därför termostatventilerna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. * Med lågtempererat radiatorsystem menas ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensioneras väldigt olika. I exemplet ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen. De lägre värdena i norra delen av Sverige beror på att husen byggs och isoleras på annat sätt än i södra delen av landet samt att klimatsystemen dimensioneras på annat sätt. Kapitel 6 Igångkörning och justering 29

30 7 Styrning - Introduktion Displayenhet A B C D E INOMHUSKLIMAT VARMVATTEN INFO VÄRMEPUMP Display A B C D E F Display Statuslampa OK-knapp Bakåtknapp Manöverratt Strömställare G USB-port På displayen visas instruktioner, inställningar och driftinformation. Du kan enkelt navigera mellan olika menyer och alternativ för att ställa in den komfort eller få den information du önskar. Statuslampa Statuslampan indikerar styrmodulens status. Den: lyser grönt vid normal funktion. lyser gult vid aktiverat reservläge. lyser rött vid utlöst larm. OK-knapp OK-knappen används för att: bekräfta val av undermeny/alternativ/inställt värde/sida i startguiden. Bakåt-knapp Bakåtknappen används för att: backa till föregående meny. ångra en inställning som inte bekräftats. Manöverratt Manöverratten kan vridas åt höger eller vänster. Du kan: förflytta dig i menyer och mellan alternativ. öka eller minska värden. byta sida i flersidesvisningar (t.ex. hjälptexter och serviceinfo). F G Strömställare (SF) Strömställaren har tre lägen: På () Standby ( ) Reservläge ( ) Reservläget ska endast användas vid fel på styrmodulen. I detta läge stängs kompressorn i värmepumpen av och eventuell elpatronen tar vid. Styrmodulens display är släckt och statuslampan lyser gult. USB-port USB-porten är dold under plastbrickan med produktnamnet. USB-porten används för att uppgradera mjukvaran. Besök och klicka på fliken "Mjukvara" för att ladda ner senaste gällande mjukvara till anläggningen. 30 Kapitel 7 Styrning - Introduktion

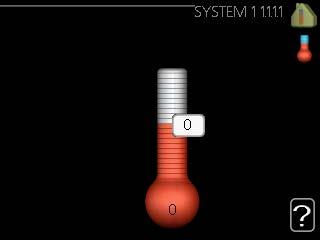

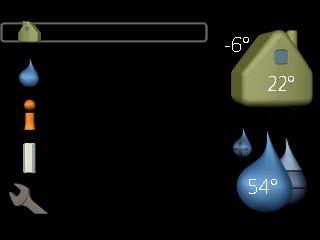

31 Menysystem Symboler i displayen Följande symboler kan dyka upp i displayen under drift. INOMHUSKLIMAT Utetemperatur Inomhustemperatur - (om rumsgivare är installerad) Symbol Beskrivning Denna symbol visas vid informationstecknet om det finns information i meny 3. som du borde vara uppmärksam på. VARMVATTEN INFO VÄRMEPUMP SERVICE Tillfällig lyx (om aktiverad) Varmvattentemperatur Uppskattad mängd varmvatten Dessa två symboler visar om kompressorn i utedelen eller tillsatsen i anläggningen är blockerade via. Dessa kan t.ex. vara blockerade beroende på vilket driftläge som är valt i meny 4.2, om blockering är schemalagd i meny eller om ett larm har inträffat som blockerar någon av dem. Meny - INOMHUSKLIMAT Inställning och schemaläggning av inomhusklimatet. Se information i hjälpmeny eller användarhandbok. Meny 2 - VARMVATTEN Inställning och schemaläggning av varmvattenproduktionen. Se information i hjälpmeny eller användarhandbok. Den här menyn visas bara om varmvattenberedare är installerad i systemet. Meny 3 - INFO Visning av temperatur och annan driftinformation samt tillgång till larmloggen. Se information i hjälpmeny eller användarhandbok. Meny 4 - MIN ANLÄGGNING Inställning av tid, datum, språk, display, driftläge m.m. Se information i hjälpmeny eller användarhandbok. Meny 5 - SERVICE Avancerade inställningar. Dessa inställningar är inte åtkomliga för slutanvändaren. Menyn blir synlig genom att Bakåt-knappen trycks in i 7 sekunder då man står i startmenyn. Se sida 37. Blockering av kompressor. Blockering av tillsats. Denna symbol visar om periodisk höjning eller lyxläge för varmvatten är aktiverad. Denna symbol visar om "semesterinställning" är aktiv i meny 4.7. Denna symbol visar om har kontakt med Uplink. Denna symbol visar om soluppvärmning är aktiv. Tillbehör krävs. Denna symbol visar om kyla är aktiv. Värmepump med kylfunktion krävs. Kapitel 7 Styrning - Introduktion 3

32 Menynummer - markerad undermeny Namn och menynummer - huvudmeny INOMHUSKLIMAT Symbol - huvudmeny INOMHUSKLIMAT VARMVATTEN temperatur INFO schemaläggning från VÄRMEPUMP avancerat Markerad huvudmeny Symboler - undermenyer Namn - undermenyer Statusinformation - undermenyer Manövrering För att flytta markören vrider du på manöverratten åt höger eller vänster. Den markerade positionen är ljus och/eller har en ljus ram. Välja meny För att komma vidare i menysystemet väljer du en huvudmeny genom att markera den och sedan trycka på OKknappen. Då öppnas ett nytt fönster med undermenyer. Välj en av undermenyerna genom att markera den och sedan trycka på OK-knappen. Välja alternativ Ställa in ett värde tid datum dag månad år tid & datum h 2 h komfortläge 2.2 Värde som ska ändras smart control ekonomi normal lyx I en meny med alternativ visas det valda alternativet med en grön bock. För att välja annat alternativ:. Markera det alternativ du vill ska gälla. Ett av alternativen är förvalt (vitt). 2. Tryck på OK-knappen för att bekräfta valt alternativ. Det valda alternativet får en grön bock. För att ställa in ett värde:. Markera med hjälp av manöverratten det värde du vill ställa in. 2. Tryck på OK-knappen. Värdets bakgrund blir grön, vilket betyder att du kommit till inställningsläget. 3. Vrid manöverratten åt höger för att öka värdet eller åt vänster för att minska värdet. 4. Tryck på OK-knappen för att bekräfta värdet du ställt in. För att ångra och återgå till ursprungsvärdet, tryck på Bakåt-knappen. 32 Kapitel 7 Styrning - Introduktion

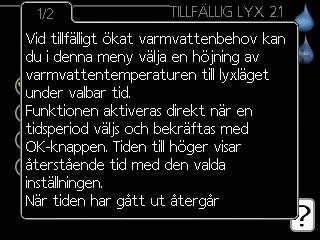

33 Använda det virtuella tangentbordet Olika tangentbord Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten:. Använd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. I vissa menyer där text kan behöva matas in finns det ett virtuellt tangentbord. Beroende på meny får du tillgång till olika teckenuppsättningar som du väljer med hjälp av manöverratten. Vill du byta teckentabell till en annan trycker du på Bakåtknappen. Om en meny bara har en teckenuppsättning visas tangentbordet direkt. När du har skrivit klart markerar du "OK" och trycker på OK-knappen. Bläddra mellan fönster En meny kan bestå av flera fönster. Vrid manöverratten för att bläddra mellan fönstren. Aktuellt menyfönster Antal fönster i menyn Bläddra mellan fönster i startguiden språk 4.6 Pil för att bläddra bland fönster i startguiden. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan punkterna i startguiden. Kapitel 7 Styrning - Introduktion 33

34 8 Styrning Meny - INOMHUSKLIMAT - INOMHUSKLIMAT. - temperatur.3 - schemaläggning.9 - avancerat.. - värme..2 - kyla *.3. - värme kyla *.9. - kurva extern justering.9.. värmekurva kylkurva * min. framledningstemp värme rumsgivarinställningar kylinställningar * kyla * egen kurva punktförskjutning värme kyla * * Värmepump med kylfunktion krävs. 34 Kapitel 8 Styrning

35 Meny 2 - VARMVATTEN 2 - VARMVATTEN 2. - tillfällig lyx komfortläge schemaläggning avancerat periodisk höjning varmvattencirk. * Meny 3 - INFO 3 - INFO 3. - serviceinfo kompressorinfo tillsatsinfo larmlogg inomhustemperaturlogg * Tillbehör krävs. Kapitel 8 Styrning 35

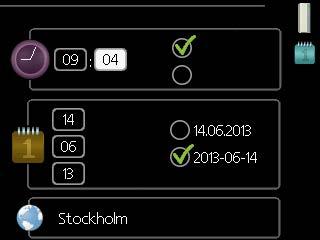

36 Meny 4 - MIN ANLÄGGNING 4 - MIN ANLÄGGNING 4. - plusfunktioner driftläge tid & datum språk semesterinställning avancerat internet SG Ready smart price adaption smarta hem solel * driftprioritering autolägesinställning gradminutinställning fabriksinställning användare schema blockering schema tyst läge Uplink tcp/ip-inställningar proxy-inställningar 36 Kapitel 8 Styrning

37 Meny 5 - SERVICE Översikt 5 - SERVICE 5. - driftinställningar varmvatteninst. * max framledningstemp max diff. framl.temp larmåtgärder * tillsats flödesinst. klimatsystem heat pump testing kompressorkurva systeminställningar mjuka in-/utgångar fabriksinställning service tvångsstyrning startguide snabbstart golvtorksfunktion ändringslogg installerad värmepump tillbehör 5. - värmepumpsinställningar land värmepump laddpump (GP2) * Tillbehör krävs. Ställ dig i huvudmenyn och håll Bakåt-knappen intryckt i 7 sekunder för att komma åt Servicemenyn. Undermenyer Menyn SERVICE har orange text och är avsedd för den avancerade användaren. Denna meny har flera undermenyer. Till höger om menyerna på displayen finns statusinformation för respektive meny. driftinställningar Driftinställningar för styrmodulen. systeminställningar Systeminställningar för styrmodulen, aktivering av tillbehör etc. mjuka in-/utgångar Inställning av mjukvarustyrda inoch utgångar på kopplingsplint (X2). fabriksinställning service Total återställning av alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. tvångsstyrning Tvångsstyrning av de olika komponenterna i inomhusmodulen. startguide Manuell start av startguiden som körs första gången styrmodulen startas. snabbstart Snabbstart av kompressorn. Felaktiga inställningar i servicemenyerna kan skada anläggningen. Meny 5. - driftinställningar I undermenyerna till denna gör du driftinställningar för styrmodulen. Kapitel 8 Styrning 37

38 Meny varmvatteninst. ekonomi Inställningsområde starttemp. ekonomi: 5 55 C Fabriksinställning starttemp. ekonomi: 42 C Inställningsområde stopptemp. ekonomi: 5 60 C Fabriksinställning stopptemp. ekonomi: 48 C normal Inställningsområde starttemp. normal: 5 60 C Fabriksinställning starttemp. normal: 46 C Inställningsområde stopptemp. normal: 5 65 C Fabriksinställning stopptemp. normal: 50 C lyx Inställningsområde starttemp. lyx: 5 70 C Fabriksinställning starttemp. lyx: 49 C Inställningsområde stopptemp. lyx: 5 70 C Fabriksinställning stopptemp. lyx: 53 C stopptemp. per. höjning Inställningsområde: C Fabriksinställning: 55 C laddmetod Inställningsområde: måltemp, deltatemp Fabriksinställning: deltatemp Här ställer du in start- och stopptemperatur på varmvattnet för de olika komfortalternativen i meny 2.2 samt stopptemperatur för periodisk höjning i meny Här väljer du laddmetoden för varmvattendrift. "deltatemp" rekommenderas för beredare med laddslinga, "måltemp" för dubbelmantlade beredare och beredare med varmvattenslinga. Meny max framledningstemp. klimatsystem Inställningsområde: 5-70 C Fabriksinställning: 60 C Här ställer du in max framledningstemperatur för klimatsystemet. TÄNK PÅ! Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan 35 och 45 C. Kontrollera max temperatur för golvet med golvleverantören. Meny max diff. framl.temp. max diff. kompressor Inställningsområde: 25 C Fabriksinställning: 0 C max diff. tillsats Inställningsområde: 24 C Fabriksinställning: 7 C Här ställer du in max tillåten differens mellan beräknad och aktuell framledningstemperatur vid kompressorrespektive tillsatsdrift. Max diff. tillsats kan aldrig överstiga max diff. kompressor. max diff. kompressor Om aktuell framledningstemperatur överstiger beräknad framledning med inställt värde sätts gradminutvärdet till 0. Om det enbart finns värmebehov stannar kompressorn i värmepumpen. max diff. tillsats Om tillsats är vald och aktiverad i meny 4.2 och aktuell framledningstemperatur överstiger beräknad med inställt värde tvångsstoppas tillsatsen. Meny larmåtgärder Här väljer du på vilket sätt du vill att styrmodulen ska göra dig uppmärksam på att det finns ett larm i displayen. De olika alternativen är att värmepumpen slutar producera varmvatten och/eller sänker rumstemperaturen. TÄNK PÅ! Om ingen larmåtgärd väljs kan det medföra högre energiförbrukning vid larm. Meny tillsats max steg Inställningsområde (binär stegning avaktiverad): 0 3 Inställningsområde (binär stegning aktiverad): 0 7 Fabriksinställning: 3 säkringsstorlek Inställningsområde: A Fabriksinställning: 6 A Här väljer du om stegstyrd tillsats är placerad före eller efter växelventilen för varmvattenladdning (QN0). Stegstyrd tillsats är t.ex. extern elpanna. Du kan ställa in max antal tillåtna tillsatssteg och linjär eller binär stegning. Då binär stegning är avaktiverad (off) avser inställningarna linjär stegning. 38 Kapitel 8 Styrning

39 Om tillbehör varmvatten finns och placering tillsats är valt till "efter QN0" begränsas antal steg till 2 steg linjär eller 3 steg binär. Utgång AA7-X2:6 reserveras i detta läge för tillsats i varmvattentank. Du kan även ställa in säkringsstorlek. TIPS! Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny flödesinst. klimatsystem förinst. Inställningsområde: radiator, golvvärme, rad. + golvvärme, DUT C Fabriksinställning: radiator Inställningsområde DUT: -40,0 20,0 C Fabriksinställning av DUT-värde är beroende av vilket land som angivits för produktens placering. Exemplet nedan avser Sverige. Fabriksinställning DUT: -20,0 C egen inst. Inställningsområde dt vid DUT: 0,0 25,0 Fabriksinställning dt vid DUT: 0,0 Inställningsområde DUT: -40,0 20,0 C Fabriksinställning DUT: -20,0 C Du ställer in en kurva för ett behov (värme, varmvatten, kyla) genom att bocka ur "auto", vrider manöverratten tills en temperatur är markerad och trycker på OKknappen. Nu kan du ställa in vid vilka temperaturer maxrespektive minfrekvenserna ska inträffa. Denna meny kan bestå av flera fönster (ett för varje tillgängligt behov), använd navigeringspilarna uppe i vänstra hörnet för att byta mellan fönstren. Meny systeminställningar Här kan du göra olika systeminställningar för din anläggning, t.ex. aktivera ansluten värmepump och vilka tillbehör som är installerade. Meny installerad värmepump Om en värmepump är ansluten till masteranläggningen, ställer du in det här. Meny tillbehör Här kan du tala om för din anläggning vilka tillbehör som är installerade. Om varmvattenberedare är dockad till måste varmvattenladdning aktiveras här. Här ställer du in vilken typ av värmedistributionssystem värmebärarpumpen arbetar mot. dt vid DUT är skillnaden i grader mellan fram- och returledningstemperatur vid dimensionerande utetemperatur. Meny heat pump testing Denna meny är avsedd för testning av enligt olika standarder. Användande av denna meny i andra avseenden kan resultera i att din anläggning inte fungerar som avsett. Denna meny innehåller flera undermenyer, en för varje standard. Meny kompressorkurva Denna meny visas endast om är ansluten till en värmepump med inverterstyrd kompressor. Här ställer du in om kompressorn i värmepumpen ska arbeta efter en viss kurva vid vissa behov eller om den ska arbeta efter fördefinierade kurvor. Kapitel 8 Styrning 39

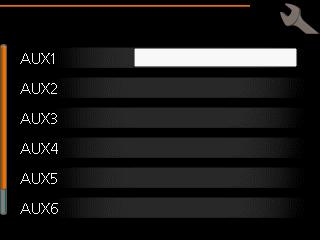

40 Meny mjuka in-/utgångar Här kan du välja vilken in-/utgång på kopplingsplint (X2) extern kontaktfunktion (sida 23) ska kopplas till. Valbara ingångar på plint AUX-6 (X2:-8) och utgång AA2-X4. Meny fabriksinställning service Här kan du återställa alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. Vid återställning visas startguiden nästa gång styrmodulen startas. Meny tvångsstyrning Här kan du tvångsstyra de olika komponenterna i styrmodulen och eventuellt anslutna tillbehör. Meny startguide När styrmodulen startas första gången går startguiden automatiskt igång. Här kan du starta den manuellt. Se sida 28 för mer information om startguiden. Meny snabbstart Här kan du möjliggöra för start av kompressorn. TÄNK PÅ! Värme- eller varmvattenbehov måste föreligga för start av kompressorn. Du kan ställa in upp till sju periodtider med olika beräknade framledningstemperaturer. Om färre än sju perioder ska användas ställer du in resterande periodtider till 0 dagar. För att aktivera golvtorksfunktionen bockar du i rutan för aktiv. Längst ner visas en räknare som visar antal hela dygn som funktionen varit aktiv. TIPS! Om driftläget "endast tillsats" ska användas väljer du detta i meny 4.2. Meny ändringslogg Här kan du läsa av tidigare gjorda ändringar i styrsystemet. För varje ändringstillfälle visas datum, tid, id-nr (unikt för en viss inställning) och det nya inställda värdet. Ändringsloggen sparas vid omstart och ligger kvar oförändrad efter fabriksinställning. Meny 5. - värmepumpsinställningar I undermenyerna till denna gör du inställningar för installerad värmepump. Meny värmepump Här gör du inställningar för den installerade värmepumpen. För att se vilka inställningar du kan göra, se installatörshandbok för värmepumpen. TÄNK PÅ! Snabbstarta inte kompressorn för många gånger under kort tid, kompressorn och dess kringliggande utrustning kan skadas av det. Meny golvtorksfunktion längd period 7 Inställningsområde: 0 30 dagar Fabriksinställning, period 3, 5 7: 2 dagar Fabriksinställning, period 4 : 3 dagar temperatur period 7 Inställningsområde: 5 70 C Fabriksinställning: temperatur period temperatur period 2 temperatur period 3 temperatur period 4 temperatur period 5 temperatur period 6 temperatur period 7 20 C 30 C 40 C 45 C 40 C 30 C 20 C 40 Här ställer du in funktion för golvtork. Kapitel 8 Styrning

41 Meny laddpump (GP2) driftläge Värme/kyla Inställningsområde: auto / intermittent Fabriksinställning: auto Här ställer du in driftläge på laddpumpen. auto: Laddpumpen går enligt aktuellt driftläge för. intermittent: Laddpumpen startar och stannar 20 sekunder före respektive efter kompressorn i värmepumpen. hastighet vid drift värme, varmvatten, kyla Inställningsområde: auto / manuellt Fabriksinställning: auto Manuell inställning Inställningsområde: 00 % Fabriksinställning: 70 % hast. i vänteläge Inställningsområde: 00 % Fabriksinställning: 30 % högsta tillåtna hastighet Inställningsområde: % Fabriksinställning: 00 % Här ställer du in med vilken hastighet laddpumpen ska gå i aktuellt driftläge. Välj "auto" om hastigheten på laddpumpen ska regleras automatiskt (fabriksinställning) för optimal drift. Om "auto" är aktiverat för värmedrift, kan du även göra inställningen "högsta tillåtna hastighet" vilket begränsar laddpumpen och tillåter den att inte gå med högre hastighet än inställt värde. För manuell drift av laddpumpen avaktiverar du "auto" för aktuellt driftläge och ställer in värdet till mellan och 00 % (nu gäller inte längre tidigare inställda värdet för "högsta tillåtna hastighet"). Hastighet i vänteläge (används enbart om "Driftläge" har valts till "auto") innebär att laddpumpen arbetar med inställd hastighet under tiden det varken finns behov av kompressor- eller tillsatsdrift land Här väljer du i vilket land produkten har installerats. Detta möjliggör tillgång till landspecifika inställningar i din produkt. Språkinställningen kan göras oberoende av detta val. Detta val låses efter 24 timmar, omstart av display eller programuppdatering. Kapitel 8 Styrning 4

42 9 Service Serviceåtgärder Reservläge Eventuell service får bara utföras av en person med kompetens för uppgiften. Vid utbyte av komponenter på får enbart reservdelar från NIBE användas. Strömbrytare (SF) får ej ställas i läge "" eller innan anläggningen fyllts med vatten. Kompressorn i värmepumpen kan skadas. Reservläget används vid driftstörningar och i samband med service. Varmvatten produceras inte i detta läge. Reservläget aktiveras genom att ställa strömbrytaren (SF) i läge " ". Detta innebär att: Statuslampan lyser gult. Displayen är släckt och reglerdatorn bortkopplad. Varmvatten produceras inte. Kompressorerna är avstängda. Laddpump (EB0- GP2) är i gång. Värmebärarpumpen är aktiv. Reservlägesreläet (K) är aktivt. Extern tillsats är aktiv om den är inkopplad till reservlägesreläet (K, kopplingsplint X). Säkerställ att värmebäraren cirkulerar genom den externa tillsatsen. Data för temperaturgivare Temperatur ( C) Resistans (kohm) 35,0 25,6 82,5 33,8 99,22 74,32 56,20 42,89 33,02 25,6 20,02 5,77 2,5 0,00 8,045 6,54 5,306 4,348 3,583 2,968 2,467 2,068,739,469,246,06 0,908 0,779 0,672 Spänning (VDC) 3,256 3,240 3,28 3,89 3,50 3,05 3,047 2,976 2,889 2,789 2,673 2,54 2,399 2,245 2,083,96,752,587,426,278,36,007 0,89 0,785 0,69 0,607 0,533 0,469 0,44 42 Kapitel 9 Service

43 USB-serviceuttag Meny 7. - uppdatera programvaran uppdatera programvaran7. starta uppdatering välj annan fil Här kan du uppgradera programvaran i. Displayenheten är utrustad med USB-uttag som kan användas till att uppdatera programvaran, spara loggad information och hantera inställningarna i. INOMHUSKLIMAT VARMVATTEN INFO VÄRMEPUMP USB uppdatera programvaran loggning hantera inställningar USB 7 När ett USB-minne ansluts dyker en ny meny (meny 7) upp i displayen. För att följande funktioner ska fungera krävs att USB-minnet innehåller filer med programvara för från NIBE. I en faktaruta överst i displayen visas information (alltid på engelska) om den mest troliga uppdateringen som uppdateringsprogramvaran har valt från USB-minnet. Denna information berättar för vilken produkt programvaran är avsedd, vilken version programvaran har och allmän information om dem. Om du önskar någon annan fil än den som är vald kan du välja rätt fil genom "välj annan fil". starta uppdatering Välj "starta uppdatering" om du vill starta uppdateringen. Du får först upp en fråga om du verkligen vill uppdatera programvaran. Svara "ja" för att gå vidare eller "nej" för att ångra. Om du svarat "ja" på den tidigare frågan startar uppdateringen och nu kan du följa uppdateringsförloppet på displayen. När uppdateringen är klar startar om. En uppdatering av programvaran nollställer inte menyinställningarna i. Om uppdateringen skulle avbrytas innan den är klar (t.ex. vid strömavbrott etc.) kan programvaran återställas till tidigare version om OKknappen hålls in under uppstart tills den gröna lampan börjar lysa (tar ca. 0 sekunder). Kapitel 9 Service 43

44 välj annan fil Meny hantera inställningar uppdatera programvaran7. hantera inställningar7.3 spara inställningar återställ inställningar Välj "välj annan fil" om du inte vill använda dig av föreslagen programvara. När du bläddrar bland filerna visas precis som tidigare, information om markerad programvara i en faktaruta. När du valt en fil med OK-knappen kommer du tillbaka till föregående sida (meny 7.) där du kan välja att starta uppdateringen. Meny loggning loggning7.2 Här kan du hantera (spara till eller hämta från) samtliga menyinställningar (användar- respektive servicemenyerna) i med ett USB-minne. Via "spara inställningar" sparar du ner menyinställningarna till USB-minnet för att kunna återställa senare eller för att kopiera inställningarna till en annan. När du sparar ner menyinställningarna till USBminnet ersätter du eventuella tidigare sparade inställningar på USB-minnet. aktiverad Via "återställ inställningar" återställs samtliga menyinställningarna från USB-minnet. intervall 5 s Återställning av menyinställningarna från USBminnet går inte att ångra. Inställningsområde intervall: s 60 min Fabriksinställning intervall: 5 s Här kan du ställa in hur aktuella mätvärden från ska sparas ner i en logg på USB-minnet.. Ställ in önskat intervall mellan loggningarna. 2. Bocka i "aktiverad". 3. Nu sparas aktuella mätvärden från i en fil på USB-minnet med inställt intervall tills "aktiverad" bockas ur. Bocka ur "aktiverad" innan du tar ut USB-minnet. 44 Kapitel 9 Service

45 0 Komfortstörning I de allra flesta fallen märker styrmodulen av en driftstörning och visar detta med larm och instruktioner om åtgärd i dess display. Se "Hantera larm" för information om hur du hanterar larm. Om driftstörningen inte visas i displayen, eller om displayen är släckt, kan följande felsökningsschema användas. Lågtryckslarm Grundläggande åtgärder Börja med att kontrollera följande saker: Strömställarens (SF) läge. Bostadens grupp- och huvudsäkringar. Bostadens jordfelsbrytare. Styrmodulens automatsäkring (FA). larm info / åtgärd återställ larm hjälpdrift Vid larm har en driftstörning av något slag uppstått, vilket visas genom att statuslampan inte längre lyser med ett fast grönt sken utan istället lyser med ett fast rött sken. Dessutom visas en larmklocka i informationsfönstret. Larm Vid larm med röd statuslampa har det inträffat en driftstörning som värmepumpen och/eller styrmodulen inte kan åtgärda själv. I displayen kan du, genom att vrida på manöverratten och trycka på OK-knappen, se vilken typ av larm det är samt återställa larmet. Du kan även välja att sätta anläggningen i hjälpdrift. info / åtgärd Här kan du läsa vad larmet beror på och få tips på vad du kan göra för att rätta till problemet som orsakade larmet. återställ larm I många fall räcker det att välja återställ larm för att produkten ska återgå till normal drift. Om det börjar lysa grönt efter du valt återställ larm är larmet borta. Om det fortsätter lysa rött och en meny som heter larm syns i displayen, är problemet som orsakade larmet fortfarande kvar. Om larmet först försvinner och sen återkommer, se avsnitt felsökning (sida 45). hjälpdrift hjälpdrift är en typ av reservläge. Detta innebär att anläggningen gör värme och/eller varmvatten trots att det finns någon typ av problem. Detta kan innebära att värmepumpens kompressor inte är i drift. Det är i så fall eventuell eltillsats som gör värme och/eller varmvatten. För att kunna välja hjälpdrift måste någon larmåtgärd vara vald i meny TÄNK PÅ! Att välja hjälpdrift är inte samma sak som att rätta till problemet som orsakade larmet. Statuslampan kommer därför fortsätta att lysa rött. Felsökning Om driftstörningen inte visas i displayen kan följande tips användas: Låg temperatur på varmvattnet eller uteblivet varmvatten Denna del av felsökningskapitlet gäller endast om varmvattenberedare är installerad i systemet. Stängd eller strypt påfyllningsventil till varmvattnet. Öppna ventilen. Blandningsventil (om sådan finns installerad) för lågt ställd. Justera blandningsventilen. Styrmodulen i felaktigt driftläge. Om läge "manuellt" är valt, välj till "tillsats". Stor varmvattenåtgång. Vänta tills varmvattnet hunnit värmas upp. Tillfälligt ökad varmvattenkapacitet (tillfällig lyx) kan aktiveras i meny 2.. För låg varmvatteninställning. Gå in i meny 2.2 och välj ett högre komfortläge. För låg eller ingen driftprioritering av varmvatten. Gå in i meny 4.9. och öka tiden för när varmvatten ska driftprioriteras. Låg rumstemperatur Stängda termostater i flera rum. Sätt termostaterna på max i så många rum som möjligt. Justera rumstemperaturen via meny. istället för att strypa termostaterna. Styrmodulen i felaktigt driftläge. Gå in i meny 4.2. Om läge "auto" är valt, välj ett högre värde på "stopp av värme" i meny Om läge "manuellt" är valt, välj till "värme". Skulle inte det räcka, välj då även till "tillsats". För lågt inställt värde på värmeautomatiken. Gå in i meny. "temperatur" och justera upp förskjutningen av värmekurvan. Om rumstemperaturen endast är låg vid kall väderlek kan kurvlutningen i meny.9. "värmekurva" behöva justeras upp. För låg eller ingen driftprioritering av värme. Gå in i meny 4.9. och öka tiden för när värme ska driftprioriteras. "Semesterläge" aktiverat i meny 4.7. Gå in i meny 4.7 och välj "Från". Extern kontakt för ändring av rumsvärme aktiverad. Kontrollera eventuella externa kontakter. Luft i klimatsystemet. Avlufta klimatsystemet. Kapitel 0 Komfortstörning 45

46 Hög rumstemperatur För högt inställt värde på värmeautomatiken. Gå in i meny. (temperatur) och justera ner förskjutningen av värmekurvan. Om rumstemperaturen endast är hög vid kall väderlek kan kurvlutningen i meny.9. (värmekurva) behöva justeras ner. Extern kontakt för ändring av rumsvärme aktiverad. Kontrollera eventuella externa kontakter. Lågt systemtryck För lite vatten i klimatsystemet. Fyll på vatten i klimatsystemet och titta efter eventuella läckor. Vid upprepade påfyllningar, kontakta din installatör. Kompressorn startar inte Det finns inget värmebehov. kallar varken på värme eller varmvatten. Kompressor blockerad på grund av temperaturvillkor. Vänta tills temperaturen är inom produktens arbetsområde. Minsta tid mellan kompressorstarter har inte uppnåtts. Vänta 30 minuter och kontrollera sedan om kompressorn har startat. Larm utlöst. Följ displayens instruktioner. Endast tillsats Om du inte lyckas rätta till felet och du inte får någon värme i huset kan du, i väntan på hjälp, försätta anläggningen i läge endast tillsats. Det innebär att endast tillsatsen används för att värma upp huset. Ställa anläggningen i tillsatsläge. Gå till meny 4.2 driftläge. 2. Markera endast tillsats med hjälp av manöverratten och tryck sedan på OK-knappen. 3. Återgå till huvudmenyerna genom att trycka på Bakåt-knappen. TÄNK PÅ! Vid igångkörning utan NIBE luft/vatten-värmepump kan larmet kommunikationsfel visas i displayen. Larmet återställs om aktuell värmepump avaktiveras i meny ("installerad värmepump"). 46 Kapitel 0 Komfortstörning

47 Tillbehör Mer info och bilder finns på Elpatron IU 3 kw Art nr RSK nr kw Art nr RSK nr Luft/vatten-värmepump NIBE SPLIT HBS 05 AMS 0-6 Art nr RSK nr HBS 05-6 Art nr RSK nr kw Art nr RSK nr AMS 0-8 Art nr RSK nr HBS 05-2 Art nr RSK nr Extern eltillsats ELK ELK 5 5 kw, 3 x 400 V Art nr RSK nr ELK kw, 3 x 400 V Art nr RSK nr ELK kw, 3 x 400 V Art nr RSK nr Hjälprelä HR 0 Hjälprelä HR 0 används för att styra externa - till 3-faslaster som t.ex oljebrännare, elpatroner och pumpar. Art nr RSK nr Kopplingsbox K Kopplingsbox med termostat och överhettningsskydd. (Vid inkoppling av Elpatron IU) Art nr RSK nr Laddpump CPD Laddpump för värmepump. CPD -25/65 Art nr RSK nr CPD -25/75 Art nr RSK nr AMS 0-2 Art nr RSK nr AMS 0-6 Art nr RSK nr F2040 F Art nr RSK nr F Art nr RSK nr F220 F x400V Art nr RSK nr F x400V Art nr RSK nr HBS 05-2 Art nr RSK nr HBS 05-6 Art nr RSK nr F Art nr RSK nr F Art nr F x400V Art nr RSK nr Rumsgivare RTS 40 Detta tillbehör används för att få en jämnare inomhustemperatur. Art nr RSK nr Varmvattenberedare/Ackumulatortank AHPS Ackumulatortank utan elpatron med solslinga (koppar) och varmvattenslinga (rostfri). Art nr RSK nr Kapitel Tillbehör 47

48 AHPH Ackumulatortank utan elpatron med inbyggd varmvattenslinga (rostfri). Art nr RSK nr VPA Varmvattenberedare med dubbelmantlat kärl. VPA 450/300 Koppar Art nr RSK nr VPB Varmvattenberedare utan elpatron med laddslinga. VPB 200 Koppar VPB 500 Koppar Art nr RSK nr Art nr RSK nr VPB 000 Koppar Art nr RSK nr VPB 300 Koppar Art nr RSK nr VPB Koppar Art nr RSK nr VPAS Varmvattenberedare med dubbelmantlat kärl- och solslinga. VPAS 300/450 Koppar Art nr RSK nr Varmvattenstyrning VST 05 Växelventil, cu-rör Ø22 mm Max värmepumpstorlek 8 kw Art nr VST Växelventil, cu-rör Ø28 mm (Max rekommenderad effekt, 7 kw) Art nr RSK nr VST 20 Växelventil, cu-rör Ø35 mm (Max rekommenderad effekt, 40 kw) Art nr RSK nr Växelventil för kyla VCC 05 Växelventil, cu-rör Ø22 mm Art nr VCC Växelventil, cu-rör Ø28 mm Art nr Kapitel Tillbehör

49 2 Tekniska uppgifter Mått Kapitel 2 Tekniska uppgifter 49

50 Tekniska data IP 2 Elektriska data Matningsspänning Kapslingsklass Märkvärde för impulsspänning Nedsmutsningsgrad Avsäkring kw A 230V~ 50Hz IP Anslutningsmöjligheter Max antal luft/vatten-värmepumpar Max antal givare Max antal laddpumpar Max antal utgångar för tillsatssteg 8 3 Övrigt Driftsätt (EN60730) Driftområde Omgivningstemperatur Programcykler, timmar Programcykler, dagar Upplösning, program C C min Typ , 24, 2, 5, 7 Mått och vikt Bredd Djup Höjd Vikt (utan emballage och bipackade komponenter) Art nr RSK nr mm mm mm kg , Kapitel 2 Tekniska uppgifter

51 Energimärkning Tillverkare NIBE Modell + F2030 / F F2040 / F220 Temperaturregulator, klass III II Temperaturregulator, bidrag till effektivitet %,5 2,0 Kapitel 2 Tekniska uppgifter 5

52 Elschema 0.00 ASN Production MJN WIRING DIAGRAM SMO20 KRETSSCHEMA SMO Part Specification Sheet Page 2/5 Created: :6 52 Kapitel 2 Tekniska uppgifter

53 0.00 ASN Production MJN WIRING DIAGRAM SMO20 KRETSSCHEMA SMO Part Specification Sheet Page 3/5 Created: :6 Kapitel 2 Tekniska uppgifter 53

54 0.00 ASN Production MJN WIRING DIAGRAM SMO20 KRETSSCHEMA SMO Part Specification Sheet Page 4/5 Created: :6 54 Kapitel 2 Tekniska uppgifter

55 0.00 ASN Production MJN WIRING DIAGRAM SMO20 KRETSSCHEMA SMO Part Specification Sheet Page 5/5 Created: :6 Kapitel 2 Tekniska uppgifter 55

56 3 Sakregister Sakregister 56 A Anslutningar, 8 Anslutning av laddpump för värmepump, 8 Anslutning av tillbehör, 26 Anslutningsmöjligheter, 2 Använda det virtuella tangentbord, 33 Automatsäkring, 5 B Bakåt-knapp, 30 Bipackade komponenter, 7 Bläddra mellan fönster, 33 D Data för temperaturgivare, 42 Display, 30 Displayenhet, 30 Bakåt-knapp, 30 Display, 30 Manöverratt, 30 OK-knapp, 30 Statuslampa, 30 Strömställare, 30 Dockningsalternativ, 0 E Elinkopplingar, 5 Allmänt, 5 Anslutningar, 8 Anslutning av laddpump för värmepump, 8 Anslutning av tillbehör, 26 Anslutningsmöjligheter, 2 Automatsäkring, 5 Externa anslutningsmöjligheter, 23 Extern cirkulationspump, 22 Kabellåsning, 7 Kommunikation med värmepump, 9 Kraftanslutning, 8 NIBE Uplink, 22 Reläutgång för reservläge, 22 Rumsgivare, 2 Stegstyrd tillsats, 2 Temperaturgivare, extern framledning, 20 Temperaturgivare, extern framledning efter elektrisk värmare, 20 Temperaturgivare, varmvattenladdning, 9 Utegivare, 9 Växelventil, 22 Åtkomlighet, elkoppling, 6 Elschema, 52 Endast eltillsats, 46 Energimärkning, 5 Externa anslutningsmöjligheter, 23 Extra cirkulationspump, 24 Kontakt för "Smart Grid ready", 23 Kontakt för aktivering av "extern justering", 24 Kontakt för aktivering av "tillfällig lyx", 24 Kontakt för aktivering av externt larm, 24 Kontakt för extern blockering av funktion, 24 Kontakt för extern tariffblockering, 23 Kyllägesindikering, 24 Möjliga val för AUX-ingångar, 23 Möjliga val för AUX-utgång (potentialfritt växlande relä), 24 Temperaturgivare, extern framledning, 23 Temperaturgivare, framledning kyla, 23 Temperaturgivare, kyla/värme, 23 Temperaturgivare, varmvatten topp, 9 Varmvattencirkulation, 24 Extern cirkulationspump, 22 Kapitel 3 Sakregister Extra cirkulationspump, 24 F Felsökning, 45 Förberedelser, 27 G Garanti-information, 5 H Hantera larm, 45 Hjälpmeny, 28, 33 I Igångkörning med endast tillsats, 27 Igångkörning med NIBE luft/vatten-värmepump, 27 Igångkörning och justering, 27 Förberedelser, 27 Igångkörning med endast tillsats, 27 Igångkörning med NIBE luft/vatten-värmepump, 27 Kyldrift, 27 Startguide, 28 Installationskontroll, 6 K Kabellåsning, 7 Komfortstörning, 45 Endast eltillsats, 46 Felsökning, 45 Hantera larm, 45 Larm, 45 Kommunikation med värmepump, 9 Kontakt för "Smart Grid ready", 23 Kontakt för aktivering av "extern justering", 24 Kontakt för aktivering av "tillfällig lyx", 24 Kontakt för aktivering av externt larm, 24 Kontakt för extern blockering av funktion, 24 Kontakt för extern tariffblockering, 23 Kraftanslutning, 8 Kyldrift, 27 Kyllägesindikering, 24 L Landsspecifik information, 5 Larm, 45 Leverans och hantering, 7 Bipackade komponenter, 7 Upphängning, 7 M Manöverratt, 30 Manövrering, 32 Meny 5 - SERVICE, 37 Menysystem, 3 Använda det virtuella tangentbord, 33 Bläddra mellan fönster, 33 Hjälpmeny, 28, 33 Manövrering, 32 Ställa in ett värde, 32 Välja alternativ, 32 Välja meny, 32 Mått och avsättningskoordinater, 49 Märkning, 4 Möjliga val för AUX-ingångar, 23 Möjliga val för AUX-utgång (potentialfritt växlande relä), 24 N NIBE Uplink, 22 O OK-knapp, 30

57 R Reläutgång för reservläge, 22 Reservläge, 42 Rumsgivare, 2 Röranslutningar, 9 Allmänt, 9 Dockningsalternativ, 0 Symbolnyckel, 9 S Service, 42 Serviceåtgärder, 42 Serviceåtgärder, 42 Data för temperaturgivare, 42 Reservläge, 42 USB-serviceuttag, 43 Startguide, 28 Statuslampa, 30 Stegstyrd tillsats, 2 Strömställare, 30 Styrmodulens konstruktion, 8 Komponentlista, 8 Komponentplacering, 8 Styrning, 30, 34 Styrning - Introduktion, 30 Styrning - Menyer, 34 Styrning - Introduktion, 30 Displayenhet, 30 Menysystem, 3 Styrning - Menyer, 34 Meny 5 - SERVICE, 37 Ställa in ett värde, 32 Symboler, 4 Symboler på, 4 Symbolnyckel, 9 Säkerhetsinformation, 4 Garanti- och försäkringsinformation, 5 Installationskontroll, 6 Märkning, 4 Serienummer, 5 Symboler, 4 Symboler på, 4 T Tekniska uppgifter, 49 Mått och avsättningskoordinater, 49 Temperaturgivare, extern framledning, 20, 23 Temperaturgivare, extern framledning efter elektrisk värmare, 20 Temperaturgivare, framledning kyla, 23 Temperaturgivare, kyla/värme, 23 Temperaturgivare, varmvattenladdning, 9 Temperaturgivare, varmvatten topp, 9 Tillbehör, 47 U Upphängning, 7 USB-serviceuttag, 43 Utegivare, 9 V Varmvattencirkulation, 24 Viktig information, 4 Landsspecifik information, 5 Säkerhetsinformation, 4 Återvinning, 5 Välja alternativ, 32 Välja meny, 32 Växelventil, 22 Å Åtkomlighet, elkoppling, 6 Kapitel 3 Sakregister 57
