1 UN Installatörshandbok Elpanna, inomhusmodul IHB SE

2 Snabbguide Navigering Ok-knapp (bekräfta/välja) Bakåt-knapp (backa/ångra/avsluta) Manöverratt (flytta/öka/minska) En detaljerad förklaring av knapparnas funktioner finns på sida 40. Hur du bläddrar bland menyer och gör olika inställningar finns beskrivet på sida 41. Ställa in inomhusklimatet INOMHUSKLIMT VRMVTTEN 2X MIN NLÄGGNING INFO Du kommer till läget för inställning av inomhustemperaturen genom att, när du står i grundläget i huvudmenyn, trycka två gånger på OK-knappen. Öka varmvattenmängden 1X INOMHUSKLIMT VRMVTTEN MIN NLÄGGNING INFO 2X För att tillfälligt öka mängden varmvatten, vrider du först på manöverratten för att markera meny 2 (vattendroppen) och trycker sedan två gånger på OK-knappen.

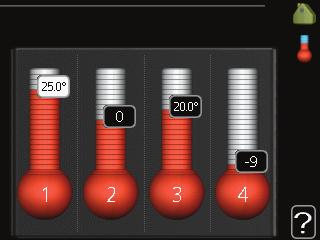

3 Innehållsförteckning 1 Viktig information 4 10 Komfortstörning 60 Säkerhetsinformation 4 Info-meny elpanna/inomhusmodul 60 llmänt 4 Felsökning 60 2 Leverans och hantering 7 11 Tillbehör 62 Transport Uppställning Tekniska uppgifter 64 Bipackade komponenter Demontering av luckor 7 8 Mått och avsättningskoordinater Tekniska data Inomhusmodulens konstruktion 9 Energimärkning Elschema, 3 x 400V Röranslutningar llmänt röranslutningar Mått och röranslutningar Sakregister Kontaktinformation Installationsalternativ 15 Förklaring 22 5 Elinkopplingar 23 llmänt 23 nslutningar 26 Inställningar 28 nslutningsmöjligheter 30 nslutning av tillbehör 33 6 Igångkörning och justering 34 Förberedelser 34 Påfyllning och luftning 34 Uppstart och kontroll 35 Inställning av kyl-/värmekurva 37 Inställning av varmvattencirkulation 39 Pool 39 SG Ready 39 7 Styrning - Introduktion 40 Displayenhet 40 Menysystem 41 8 Styrning - Menyer 44 Meny 1 - INOMHUSKLIMT 44 Meny 2 - VRMVTTEN 45 Meny 3 - INFO 45 Meny 4 - MIN NLÄGGNING 46 Meny 5 - SERVICE 47 9 Service 56 Serviceåtgärder 56 Innehållsförteckning 3

4 1 Viktiginformation Säkerhetsinformation Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman. Handboken ska lämnas kvar hos kunden. pparaten får användas av barn över 3 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för konstruktionsändringar. NIBE Vatten kan droppa från säkerhetsventilens spillvattenrör, detta ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Spillvattenröret ska vara synligt och mynningen ska vara öppen. TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du sköter din anläggning. TIPS! Märkning CE IP21! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. CE-märket är obligatoriskt för de flesta produkter som säljs inom EU, oavsett var de är tillverkade. Klassificering av inkapsling av elektroteknisk utrustning. llmänt Fara för människa eller maskin. Läs användarhandboken. Serienummer Serienumret hittar du längst ner till höger på frontluckan och i info-menyn (meny 3.1). Serienummer Symboler ska installeras med frånkopplingsmöjlighet på matarledningen. Minsta kabelarea ska vara dimensionerad efter vilken avsäkring som används. lla installationer ska utföras enligt gällande regler. Denna symbol betyder fara för människa eller maskin. TÄNK PÅ! Produktens serienummer (14 siffror) behöver du vid service- och supportärenden. Återvinning Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer. När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service. Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning. 4 Kapitel 1 Viktig information

5 Landsspecifik information Sverige Garanti- och försäkringsinformation Mellan dig som privatperson och företaget du köpt VVM 225 av gäller konsumentlagarna. För fullständiga villkor se Mellan NIBE och det företag som sålt produkten gäller VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, låg vattenkvalité eller elektriska spänningsvariationer. Det är du som ägare som har huvudansvaret för anläggningen. För att du ska kunna känna dig trygg med att produkten fungerar som det är tänkt är det en bra idé att regelbundet läsa av bostadens energimätare. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgående till den du köpte produkten av. Kapitel 1 Viktig information 5

6 Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Fyll även i sidan för information om anläggningsdata i nvändarhandboken. Beskrivning nmärkning Signatur Datum Värmebärare (sida 17) System urspolat System urluftat Expansionskärl Smutsfilter Säkerhetsventil vstängningsventiler Panntryck nslutet enligt principschema Varmvatten (sida 17) vstängningsventiler Blandningsventil Säkerhetsventil El (sida 23) nsluten kommunikation Gruppsäkringar Säkringar innemodul Säkringar fastighet Utegivare Rumsgivare Strömkännare Säkerhetsbrytare Jordfelsbrytare Inst. av reservlägestermostat Övrigt Dockad mot 6 Kapitel 1 Viktig information

7 LEK LEK LEK 2 Leverans och hantering Transport ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan dock försiktigt läggas på rygg. Uppställning Placera på ett fast underlag som tål dess tyngd. nvänd produktens justerbara fötter för att få en vågrät och stabil uppställning. Bipackade komponenter Utegivare Rumsgivare mm Strömkännare Eftersom det kan komma vatten från säkerhetsventilen för varmatten i ska utrymmet där placeras vara försett med golvbrunn. Placering Bipackningssatsen är placerad ovanpå produkten. Installationsutrymme Lämna ett fritt utrymme på 800 mm framför produkten. ll service på kan utföras framifrån Lämna mm fritt utrymme mellan inomhusmodulen och bakomliggande vägg för förläggning av kablage och rör. Kapitel 2 Leverans och hantering 7

8 Demontering av luckor Frontlucka Lossa skruvarna i frontplåtens nederkant. 2. Lyft plåten utåt i nederkant och upp. Sidoluckor Sidoluckorna kan tas av för att underlätta installationen. TÄNK PÅ! 50 mm utrymme behövs för att kunna demontera sidoplåtarna. 1. Lossa skruvarna i över- och nederkant. 2. Vrid luckan något utåt. 3. För luckan bakåt och något åt sidan. 4. Dra luckan åt sidan. 5. Dra luckan framåt. 8 Kapitel 2 Leverans och hantering

9 B 3 Inomhusmodulenskonstruktion BT7 PF1 PF3 4 W130 QN10 B BT63 3 VVM225 SF1 FD1-SF2 EB1 4-XJ3 4-XJ4 FD1 PF1 PF3 2 FD1-BT S2 BT6 F1 BP5 CM1 GP1 UN XL4 QM11 QM35 XL3 QM13 QM20 QM22 BT3 UN BT2 QN4 XL8 XL9 RM1 FL1 XL1 XL2 FL2 Serienummer PF3 Kapitel 3 Inomhusmodulens konstruktion 9

10 UB1 UB2 VVS-komponenter CM1 Expansionskärl, slutet, värmebärare FL1 Säkerhetsventil, varmvattenberedare FL2 Säkerhetsventil, värmebärare GP1 Värmebärarpump, laddpump/värmebärare QM11 Påfyllningsventil, värmebärare QM13 Påfyllningsventil, värmebärare QM20 vluftningsventil, klimatsystem QM22 vluftningsventil, slinga QM35 vstängningsventil, inkommande kallvatten QN4 Ventil, bypass QN10 Växelventil, klimatsystem/varmvattenberedning, framledning RM1 Backventil, kallvatten WM1 Spillkopp Givare etc. BP5 Manometer, värmesystem BT2 Temperaturgivare, värmebärare fram BT3 Temperaturgivare, värmebärare retur BT6 Temperaturgivare, varmvatten, laddning BT7 Temperaturgivare, varmvatten, topp BT63 Temperaturgivare, värmebärare fram efter elpatron FD1- Termostat, reservläge BT30 WM1 Baksida Röranslutningar XL1 nslutning, värmebärare framledning Ø22 mm XL2 nslutning, värmebärare returledning Ø22 mm XL3 nslutning, kallvatten Ø22 mm XL4 nslutning, varmvatten Ø22 mm XL8 nslutning, dockning från värmepump Ø22 mm XL9 nslutning, dockning till värmepump Ø22 mm Elkomponenter 1 Elpatronskort 1-S2 Strömställare (DIP-switch) på kretskort 2 Grundkort 3 Ingångskort 4 Displayenhet 4-XJ3 USB-uttag 4-XJ4 Serviceuttag EB1 Elpatron F1 utomatsäkring FD1 Temperaturbegränsare FD1-SF2 Återställning temperaturbegränsare SF1 Huvudströmbrytare W130 Nätverkskabel för NIBE Uplink TM Övrigt PF1 PF3 UB1 UB2 Dataskylt Serienummerskylt Kabelgenomföring Kabelgenomföring Beteckningar i komponentplacering enligt standard IEC och Kapitel 3 Inomhusmodulens konstruktion

11 4 Röranslutningar llmänt röranslutningar Rörinstallation ska utföras enligt gällande regler. är en elpanna/inomhusmodul för värme och varmvatten men går även att docka mot luft/vattenvärmepumpar F / F eller F / F och utgör då en komplett anläggning för värme och varmvatten. Systemet kräver lågtemperaturdimensionering av radiatorkretsen. Vid lägsta dimensionerade utetemperatur (DUT) är högsta rekommenderade temperaturer 55 C på framledningen och 45 C på återledningen, men VVM 225 klarar upp till 70 C. Spillvatten från säkerhetsventilen leds via spillkopp till avlopp så att stänk av hett vatten inte kan vålla personskada. Spillvattenröret ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Mynningen på spillvattenröret ska vara synlig och inte vara placerad i närheten av elektriska komponenter. NIBE rekommenderar att installera så nära värmepumpen som möjligt för bästa komfort. För utförlig information om olika komponenters placering se avsnitt "Installationsalternativ i denna manual. TÄNK PÅ! Säkerställ att inkommande vatten är rent. Vid användning av egen brunn kan det vara nödvändigt att komplettera med extra vattenfilter. Pann- och radiatorvolym är utrustat med ett tryckexpansionskärl på 10 liter. Tryckexpansionskärlets förtryck ska dimensioneras efter den maximala höjden (H) mellan kärlet och den högst belägna radiatorn, se figur. Ett förtryck på 0,5 bar (5 mvp) medför en maximalt tillåten höjdskillnad på 5 m. Max systemvolym vid ovanstående förtryck är 220 liter exklusive panna. Systemprincip H består av varmvattenberedare med laddslinga, expansionskärl, säkerhetsventil, påfyllningsventil, elpatron, cirkulationspump och styrsystem. ansluts till klimatsystemet. Blandningsventil ska finnas om temperaturen kan överstiga 60 C. (Fabriksinställning vid elpanne drift är 65 C). Nationella regler ska beaktas. Inställningen görs i meny (Se sida 48). När det är kallt ute arbetar F2040 / F2120 tillsammans med och om uteluftstemperaturen sjunker ner under värmepumpens stopptemperatur, sker all uppvärmning med. -EB15 Eventuella högpunkter i klimatsystemet ska förses med avluftningsmöjligheter. Rörsystemen ska vara urspolade innan elpannan/inomhusmodulen ansluts så att eventuella föroreningar inte skadar ingående komponenter. Strömbrytare (SF1) får inte ställas i läge "" eller innan fyllts med vatten. Temperaturbegränsaren, termostaten, elpatronen m.m. kan skadas. -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 -XL8 -XL9 -XL4 P -XL2 -XL3 -XL1 Kapitel 4 Röranslutningar 11

12 Symbolnyckel Symbol Betydelse vluftningsventil vstängningsventil vtappningsventil Backventil Filterkulventil Trimventil Shunt-/växelventil Säkerhetsventil T Termometer Temperaturgivare Expansionskärl P Manometer Cirkulationspump Smutsfilter Smutsfilter Fläkt Kompressor Värmeväxlare Radiatorsystem Tappvarmvatten Golvvärmesystem 12 Kapitel 4 Röranslutningar

13 Mått och röranslutningar UN XL2 XL8 XL9 XL4 XL3 XL1 Rördimensioner nslutning XL1 Värmebärare framledning Ø mm 22 XL2 Värmebärare returledning Ø mm 22 XL3 Kallvatten Ø mm 22 XL4 Varmvatten Ø mm 22 XL8 Dockning in värmebärare Ø mm 22 XL9 Dockning ut värmebärare Ø mm 22 Kapitel 4 Röranslutningar 13

14 vsättningsmått Y 512 nslutning H X Y X XL1 Värmebärare framledning Ø XL2 Värmebärare returledning Ø XL3 Kallvatten Ø XL4 Varmvatten Ø mm mm mm mm XL8 Dockning in värmebärare Ø mm XL9 Dockning ut värmebärare Ø mm WM1 Spillkopp mm Vy underifrån H Kapitel 4 Röranslutningar

15 Installationsalternativ Kompatibla NIBE luftvattenvärmepumpar Kompatibel NIBE luft/vattenvärmepump ska vara försedd med styrkort med display som lägst har programvaruversion enligt följande lista. Vilken version styrkortet har visas i värmepumpens display vid uppstart. Produkt F F F NIBE MS HBS05-12 Programvaruversion alla versioner alla versioner alla versioner alla versioner kan anslutas till extra varmvattenberedare, se nedan. Mer om alternativen finns på samt i respektive monteringsanvisning för de tillbehör som används. Se sida 62 för lista över de tillbehör som kan användas till. Extra varmvattenberedare Om större badkar eller annan stor förbrukare av varmvatten installeras kan inomhusmodulen kompletteras med extra varmvattenberedare. En blandningsventil monteras då på utgående varmvatten från beredaren. Varmvattenberedare med elpatron Om möjlighet finns att använda en varmvattenberedare med elpatron, kopplas den in enligt bild nedan. Vv från Kapitel 4 Röranslutningar 15

16 Principschema Inkoppling utan värmepump. -EB15 -BT7 -BT63 -BT6 -BT3 P -BT2 -XL4 -XL3 -XL2 -XL1 Inkoppling av värmepump, pool och flera klimatsystem -EB15 -BT7 -BT63 -BT6 -EP21 -BT3-25 -BT2 -GP20 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 P -BT2 -QN25 -BT3 -XL8 -XL9 -XL4 -XL3 -XL2 -XL1 16 Kapitel 4 Röranslutningar

17 Inkoppling till värmepump är utrustad med avstängningsventiler för att underlätta eventuell framtida service. Öppna de båda avstängningsventilerna. -EB15 Inkoppling av kall- och varmvatten Blandningsventil ska finnas om fabriksinställningen ändras så att temperaturen kan överstiga 60 C. Om fabriksinställningen ändras ska nationella regler beaktas. Inställningen görs i meny (Se sida 48). -EB15 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 -XL8 -XL9 P P Inkoppling vid användning utan värmepump Stäng de båda avstängningsventilerna (QN4). -EB15 -XL4 -XL3 Inkoppling av klimatsystem Vid inkoppling till system med termostater i alla radiatorer/ golvvärmeslingor monteras antingen överströmningsventil alternativt demonteras en termostat, så att flöde garanteras. -EB15 P -XL4 -XL2 -XL3 -XL1 P -XL2 -XL1 Kapitel 4 Röranslutningar 17

18 Två eller flera klimatsystem När fler än ett klimatsystem ska värmas upp kan följande inkoppling användas. För denna inkoppling behövs tillbehöret ECS 40/ECS 41. -EB15 Inkoppling av stegstyrd tillsats Med XC 40 kan tre potentialfria reläer användas för tillsatsstyrning, vilket då ger max 3 linjära eller 7 binära steg. -EB1 -FL10 -CM5 -EB1 -QM40 -EB1 -GP10 -EB15 -BT25 -EP21 -QM41 -RN11 -XL7 -RM5-25 -BT2 -GP20-5 -QN25 -BT3 P -EB15 -XL4 -XL3 -BT7 -XL2 -XL1 -BT63 Inkoppling av extern värmekälla För inkoppling till gas-/el-/oljepanna krävs tillbehöret XC40, se "Tillbehör" på sida 62. -EM1 -FL10 -CM5 -EM1 -BT52 -QN11 -EB15 -BT25 -RM1 -EM1 -GP10 -XL4 -BT6 -BT3 -BT2 P -XL3 -K1-25 -XL2 -XL1 -EB15 Inkoppling av extra eltillsats För inkoppling av extra eltillsats EB1, i ett steg, vid stillestånd på grund av kall uteluft. Eltillsatsen bör vara i samma storleksordning som värmepumpens angivna effekt vid -20 C. -EB15 P -XL4 -XL3 -XL2 -XL1 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 -EB1 P -XL8 -XL9 18 Kapitel 4 Röranslutningar

19 Inkoppling av EMK 300 Inkoppling av energimätarkit EMK 300 (BF1) till VVM EB15 Inkoppling av CS 310 För inkoppling av aktiv kyla, CS 310, se "Tillbehör" på sida 62. -EQ1-25 -GP13 -EB15 -BT7 -CP10 -GP12 -BT63 -BF1 -BT64 -QM42 -QM41 -QN12 -BT6 -BT3 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 Inkoppling av pool -FL10 -XL8 -XL9 P -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 -XL8 -XL9 Laddning av pool styrs av poolgivaren. Vid låg pooltemperatur växlar växelventilen riktning och öppnar mot poolväxlaren. För denna inkoppling krävs tillbehöret POOL CL EP5 -GP9 -BT51 -HQ4 POOL P -BT2 -EB15 -CL11-GP12 -CL11-QN19 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 P -XL8 -XL9 Kapitel 4 Röranslutningar 19

20 Inkoppling av F135 Behovet på F135 styrs av inomhusmodulen i systemet. Även pump och fläkthastighet styrs från meny i inomhusmodulen. -Z10 -Z10 -HQ1 -GP10 -QM42 -QM43 -EB15 -RM1 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 P -XL8 -XL9 20 Kapitel 4 Röranslutningar

21 InkopplingavF135,CS310ochpool F135 inkopplad i luft/vatten-system med 4-rörskyla. 4-rörskyla ska i dessa fall kopplas in mellan uteluftsvärmepump och F135. I de fall även pool förekommer ska F135 kopplas in mellan 4-rörskyla och pool. Behovet på F135 styrs av inomhusmodulen i systemet. Även pump och fläkthastighet styrs från meny i inomhusmodulen. -Z10 -Z10 -HQ1 -QM42 -GP10 -QM43 -CL EP5 -GP9 -BT51 -HQ4 POOL -EQ1 -EB GP13 -BT64 -CP10 -GP12 -QN12 -QM44 -CL11 -GP12 -CL11 -QN19 -RM1 -EB101 -QM40 -XL1 -QZ2 -XL2 -QM1 -FL10 -XL8 -XL9 P Kapitel 4 Röranslutningar 21

22 Förklaring Z10 Frånluftsvärmepump F135 HQ1 Smutsfilter QM42 vstängningsventil QM43 vstängningsventil QM44 vstängningsventil RM1 Backventil CL11 Poolpaket 25 pparatlåda med tillbehörskort BT51 Temperaturgivare, pool EP5 Växlare, pool GP9 Pump, pool GP12 Laddpump HQ4 Smutsfilter QN19 Växelventil, pool EQ1 25 BT64 CP10 GP12 GP13 QN12 Övrigt BF1 EB1 ktiv kylmodul CS 310 pparatlåda med tillbehörskort Temperaturgivare, kyla, framledning Enkelmantlad ackumulatortank, kyla Laddpump Cirkulationspump, kyla Växelventil kyla/värme EMK 300 Extern eltillsats EB15 BT25 XL1 XL2 XL3 XL4 XL8 XL9 Temperaturgivare, värmebärare, fram, extern nslutning, värmebärare, fram 1 nslutning, värmebärare, retur 1 nslutning, kallvatten nslutning, varmvatten nslutning, dockning, från värmepump nslutning, dockning, till värmepump EB101 FL10 QM1 QM40 QZ2 Värmepump Säkerhetsventil vtappningsventil vtappningsventil Filterkulventil EM1 25 BT52 CM3 FL2 K1 QN11 Extern värmekälla (Olje-, gas-, pellets- eller vedpanna med shunt) pparatlåda med tillbehörskort Temperaturgivare, panna Expansionskärl slutet, varmvatten Säkerhetsventil, värmebärare Hjälprelä Shuntventil EP21 25 BT2 BT3 GP20 QN25 Klimatsystem 2 pparatlåda med tillbehörskort Temperaturgivare, värmebärare, fram Temperaturgivare, värmebärare, retur Cirkulationspump, värmebärare, undershunt Shuntventil 22 Kapitel 4 Röranslutningar

23 B B VVM225 B B 5 Elinkopplingar llmänt ll elektrisk utrustning förutom utegivare, rumsgivare och strömkännare är färdigkopplad från fabrik. Före isolationstest av fastigheten ska inomhusmodulen bortkopplas. Om fastigheten har jordfelsbrytare bör förses med en separat sådan. För elschema för inomhusmodulen, se sida 67. Kommunikations- och givarkablar till externa anslutningar får inte förläggas i närheten av starkströmsledning. Minsta area på kommunikations- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, t.ex. EKKX, LiYY eller liknande. Vid kabeldragning i ska kabelgenomföringar UB1 och UB2 (utmärkta på bild) användas. I UB1 och UB2 förs kablarna genom inomhusmodulen från baksidan till framsidan. SF1 UB1 UB2 FD1 1 Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Bryt strömmen med arbetsbrytaren innan eventuell service. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. FD1-SF2 VVM225 F1 Front Baksida Strömbrytare (SF1) får ej ställas i läge "" eller " " innan pannvatten fyllts på och radiatorsystemet avluftats. Temperaturbegränsaren, termostaten, elpatron mm. kan skadas. Om matningskabeln är skadad får den endast ersättas av NIBE, dess serviceombud eller liknande behörig personal för att undvika eventuell fara och skada. utomatsäkring Inomhusmodulen och en stor del av dess interna komponenter är internt avsäkrade med en automatsäkring (F1). Temperaturbegränsare Temperaturbegränsaren (FD1) bryter strömtillförseln till eltillsatsen om temperaturen uppgår till mellan 90 och 100 C och återställs manuellt. Kapitel 5 Elinkopplingar 23

24 B B VVM225 B B B B VVM225 VVM225 Återställning Temperaturbegränsaren (FD1) är åtkomlig bakom frontluckan. Återställ temperaturbegränsaren genom att trycka in dess knapp (FD1-SF2) med hjälp av en liten skruvmejsel. Tryck in knappen med ett lätt tryck, max 15 N (ca 1,5 kg). Demontering lucka, elpatronkort 1 B FD1 LEK 2 FD1-SF2 Åtkomlighet, elkoppling Plastlocken till ellådorna öppnas med hjälp av en skruvmejsel. Locket till ingångskortet öppnas utan verktyg. Demontering lucka, ingångskort 1. Stick in skruvmejseln () och bänd snäppet försiktigt nedåt (B). 2. Vinkla ut locket och plocka bort det. Demontering lucka, grundkort TÄNK PÅ! För att kunna demontera luckan för grundkortet måste luckan för ingångskortet först plockas bort. 1 B Tryck ner snäppet. 2. Vinkla ut locket och plocka bort det. 1. Stick in skruvmejseln () och bänd snäppet försiktigt nedåt (B). 2. Vinkla ut locket och plocka bort det. 24 Kapitel 5 Elinkopplingar

25 Kabellåsning nvänd lämpligt verktyg för att lossa/låsa fast kablarna i inomhusmodulens plintar LEK Kapitel 5 Elinkopplingar 25

26 B B VVM225 B B VVM225 B B VVM225 nslutningar För att undvika störningar får oskärmade kommunikations- och/eller givarkablar till externa anslutningar inte förläggas närmare än 20 cm från starkströmsledningar. Kraftanslutning ska installeras med frånkopplingsmöjlighet på matarledningen. Minsta kabelarea ska vara dimensionerad efter vilken avsäkring som används. Medlevererad kabel (längd ca 2 m) för inkommande el är ansluten till plint X1 på elpatronskortet (1). lla installationer ska utföras enligt gällande regler. nslutningskabeln hittar du på baksidan av. nslutning 3x400V N 0 1-X1 PE L1 1 L2 L3 Rumsgivare levereras med en bipackad rumsgivare (BT50). Rumsgivaren har upp till tre funktioner: 1. Redovisa aktuell rumstemperatur i displayen på VVM Ger möjlighet att ändra rumstemperaturen i C. 3. Ger möjlighet att förädla/stabilisera rumstemperaturen. Montera givaren på en neutral plats där inställd temperatur önskas. Lämplig plats är exempelvis en fri innervägg i hall ca. 1,5 m över golv. Det är viktigt att givaren inte hindras från att mäta korrekt rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning. Även stängda radiatortermostater kan orsaka problem. Inomhusmodulen fungerar utan givaren, men om man vill kunna läsa av bostadens inomhustemperatur i displayen på måste givaren monteras. Rumsgivaren kopplas in på X6:3 och X6:4 på ingångskortet (3). Om givaren ska användas till att ändra rumstemperaturen i C och/eller för att stabilisera rumstemperaturen måste givaren aktiveras i meny Om rumsgivaren används i rum med golvvärme bör den endast ha visande funktion, inte styrning av rumstemperatur. 1-X1 PE1 Externt Tariffstyrning Om spänningen till elpatron försvinner under en viss tid, måste samtidigt blockering via UX-ingång ske, se "nslutningsmöjligheter - Möjliga val för UX-ingångar". Utegivare Utetemperaturgivaren (BT1) placeras på skuggad plats åt nord eller nordväst för att inte störas av exempelvis morgonsol. Givaren ansluts till plint X6:1 och X6:2 på ingångskortet (3). nvänd en tvåledare med minst 0,5 mm² kabelarea. Eventuellt kabelrör bör tätas för att inte orsaka kondens i utegivarkapseln. TÄNK PÅ! 3-X6 BT X6 Förändring av temperaturen i bostaden tar lång tid. Exempelvis kommer korta tidsperioder i kombination med golvvärme inte att ge en märkbar förändring i rumstemperaturen. Externt 3-X6 BT X6 26 Kapitel 5 Elinkopplingar

27 B B VVM225 Kommunikation Om ska anslutas till värmepump kopplas denna in till plint X4:13, X4:14 och X4:15 på ingångskortet (3). F20XX F2040 VVM X4 + B- GND X410 3-X4 15 B 14 GND F2120 X X22 GND B Kapitel 5 Elinkopplingar 27

28 B B VVM225 Inställningar Reservläge När inomhusmodulen ställs i reservläge (SF1 ställs till ) är endast de allra nödvändigaste funktionerna aktiverade. Varmvattenkapaciteten är reducerad. FD1-BT30 Effektvakten är inte inkopplad. 1-X3 Fast temperatur på framledningen, se kapitel Reservlägestermostat på sida SF1 Effekt i reservläge 1-X7 1-X1 Elpatronens effekt i reservläge ställs in med dipswitchen (SF1) på elpatronkortet (1) enligt tabellen nedan. Fabriksinställningen är 6 kw. Effekt reservläge, 3x400V(maximal eleffekt, omkopplad till 7 kw) Eltillsats- maximal effekt Elpatronen är inställbar till maximalt 9 kw. Leveransinställningen är 9 kw. Inställning av maximal effekt på eltillsatsen görs i meny Elpatronens elsteg 3x400V(maximal eleffekt, leveranskopplad 9 kw) Eltillsats (kw) MaxL1() 0,0 0,0 0,0 0,0 8,7 8,7 8,7 8,7 MaxL2() 0,0 8,7 7,5 8,7 7,5 8,7 7,5 16,2 MaxL3() 0,0 0,0 7,5 8,7 7,5 8,7 16,2 16,2 3x400V(maximal eleffekt, omkopplad till 7 kw) Eltillsats (kw) MaxL1() MaxL2() MaxL3() kw on on on 2 3 on on on on on 4 5 on on on on Effekt reservläge, 3x400V(maximal eleffekt, leveranskopplad 9 kw) kw on on on on 2 3 on on on on 4 on on on on 5 on on on on 6 on on on on 6 on on on on ,0 0,0 0,0 0,0 0,0 8,7 8,7 8,7 0,0 0,0 8,7 8,7 8,7 0,0 8,7 8,7 0,0 4,3 0,0 4,3 8,7 13 8,7 13 ON Tabellerna visar max fasström vid respektive elsteg för inomhusmodulen. Om strömkännarna är inkopplade övervakar inomhusmodulen fasströmmarna. Bilden visar dip-switchen (1-SF1) i fabriksinställning för 3x400V, d.v.s. 6 kw. 28 Kapitel 5 Elinkopplingar

29 Reservlägestermostat Framledningstemperaturen i reservläget ställs in med en termostat (FD1-BT30). Den kan ställas på 35 (förinställd, t.ex. golvvärme) eller 45 C (t.ex. radiatorer). LEK Effektlåsning följer gällande byggregler (BBR). Detta innebär att max effektuttag (max installerad eleffekt för uppvärmning) kan låsas i meny För att därefter ändra max effektuttag måste delar i produkten bytas ut. Kapitel 5 Elinkopplingar 29

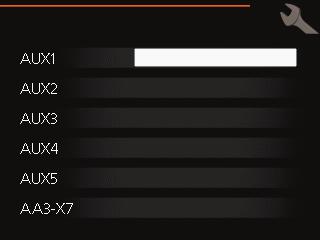

30 B B VVM225 B B VVM225 nslutningsmöjligheter Effektvakt Inbyggd effektvakt är utrustad med en enkel form av inbyggd effektvakt som begränsar elstegen till eltillsatsen genom att beräkna om kommande elsteg kan kopplas in på aktuell fas utan att angiven huvudsäkring överskrids. I de fall strömmen skulle överskrida angiven huvudsäkring tillåts inte elsteget gå in. Storleken på fastighetens huvudsäkring anges i meny Effektvakt med strömkännare När många elförbrukande produkter är inkopplade i fastigheten samtidigt som eltillsatsen är i drift finns det risk att fastighetens huvudsäkringar löser ut. är utrustad med effektvakt som med hjälp av strömkännare styr elstegen till eltillsatsen genom att omfördela kraften mellan de olika faserna, alternativt koppla ur eltillsatsen vid överbelastning på någon fas. Återinkoppling sker när den övriga strömförbrukningen minskar. nslutning av strömkännare För att mäta strömmen ska en strömkännare monteras på vardera inkommande fasledare till elcentralen. Detta görs lämpligen i elcentralen. nslut strömkännarna till en mångledare i en kapsling i direkt anslutning till elcentralen. Mångledaren mellan kapslingen och ska ha en kabelarea på minst 0,5 mm². nslut kabeln till ingångskortet (3) på plint X4:1-4 där X4:1 är den gemensamma plinten för de tre strömkännarna. Inkommande el PEN L1 L 2 L 3 Externa anslutningsmöjligheter På ingångskortet (3) har mjukvarustyrda inoch utgångar för anslutning av extern kontaktfunktion eller givare. Detta innebär att när en extern kontaktfunktion eller givare ansluts till en av sex specialanslutningar måste rätt funktion väljas till rätt anslutning i mjukvaran i. TÄNK PÅ! Ska en extern kontaktfunktion eller givare kopplas till måste funktionen för använd in- eller utgång väljas i meny 5.4, se sida 53. Valbara ingångar på ingångskortet för dessa funktioner är UX1 (X6:9-10), UX2 (X6:11-12), UX3 (X6:13-14), UX4 (X6:15-16) och UX5 (X6:17-18). Valbar utgång är 3:X7. mjuka in-/utgångar5.4 blockera värme aktivera tillfällig lyx ej använd ej använd ej använd larmutgång B Externt X6 3-X6 Elcentral -T1 -T2 -T3 I exemplet ovan används ingångarna UX1 (X6:9-10) och UX2 (X6:11-12) på ingångskortet (3). TÄNK PÅ! Vissa av de följande funktionerna kan även aktiveras och schemaläggas via menyinställningar. Möjliga val för UX-ingångar 30 3-X X4 Om installerad värmepump är frekvensstyrd kommer den att begränsas när alla elsteg är urkopplade. Kapitel 5 Elinkopplingar Temperaturgivare, kyla/värme/varmvatten En extra temperaturgivare kan kopplas till för att avgöra när det är dags att byta mellan kyl-, värmeoch varmvattendrift. Temperaturgivaren kopplas in på vald ingång (meny 5.4, alternativet visas bara om kyltillbehör är installerat, se sida 53) på plint X6 på ingångskortet (3) som är placerat bakom frontluckan och placeras på lämplig plats i klimatsystemet. nvänd en 2-ledare med minst 0,5 mm² kabelarea.

31 Kontakt för extern blockering av tillsats eller kompressor I de fall extern blockering av tillsats och/eller kompressor önskas, ska denna kopplas in på plint X6 på ingångskortet (3) som är placerat bakom frontluckan. Tillsatsen och/eller kompressorn kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4, se sida 53. Extern blockering av tillsats och kompressor kan kombineras. Sluten kontakt medför bortkopplad effekt. Kontakt för extern tariffblockering I de fall extern tariffblockering önskas ska denna kopplas in på plint X6 på ingångskortet (3) som är placerat bakom frontluckan. Tariffblockering innebär att tillsatsen, kompressorn, värmen och varmvattnet blockeras genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4, se sida 53. Sluten kontakt innebär att tariffblockering är aktiverad. Då tariffblockering är aktiverad är min. framledning inte gällande. Kontakt för extern blockering värme I de fall extern blockering av värme används kan denna kopplas in på plint X6 på ingångskortet (3) som är placerat bakom frontluckan. Värmedriften kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4, se sida 53. Sluten kontakt medför blockerad värmedrift. Då värmeblockering är aktiverad är min. framledning inte gällande. Kontakt för externt larm(nc) Om kontakt för externt larm (NC) är vald som funktion på en mjuk ingång, visas infolarm 995 om den anslutna externa kretsen till vald mjuk ingångbryts. Kontakt för externt larm(no) Om kontakt för externt larm (NO) är vald som funktion på en mjuk ingång, visas infolarm 995 om den anslutna externa kretsen till vald mjuk ingångsluts. Kontakt för aktivering av"tillfällig lyx" En extern kontaktfunktion kan kopplas till för aktivering av varmvattenfunktionen "tillfällig lyx". Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4, se sida 53) på plint X6 på ingångskortet (3). "tillfällig lyx" är aktiverad under den tid som kontakten är sluten. Kontakt för aktivering av"extern justering" En extern kontaktfunktion kan kopplas till för ändring av framledningstemperaturen och därmed ändring av rumstemperaturen. Då kontakten är sluten ändras temperaturen i C (om rumsgivare är ansluten och aktiverad). Om rumsgivare inte är ansluten eller inte aktiverad ställs önskad förändring av "temperatur" (förskjutning av värmekurva) med det antal steg som väljs. Värdet är inställbart mellan -10 och +10. klimatsystem1 Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4, se sida 53) på plint X6 på ingångskortet (3). Inställning av värdet på förändringen görs i meny 1.9.2, "extern justering". klimatsystem2till8 Extern justering för klimatsystem 2 till 8 kräver tillbehör (ECS 40 eller ECS 41). Se tillbehörets installatörshandbok för installationsanvisning. Kontakt för"sg ready" Denna funktion kan endast användas i elnät som stödjer "SG Ready"-standarden (Tyskland). "SG Ready" kräver två UX-ingångar. I de fall denna funktion önskas ska denna kopplas in på plint 6 på ingångskortet (3) "SG Ready" är en smart form av tariffstyrning där din elleverantör kan påverka inomhus-, varmvatten- och/eller pooltemperaturen (om sådan finns) eller helt enkelt blockera tillsatsvärmen och/eller kompressorn i värmepumpen under vissa tider på dygnet (kan väljas i meny efter att funktionen är aktiverad). ktivera funktionen genom att ansluta potentialfria kontaktfunktioner till två ingångar som väljs i meny 5.4 (SG Ready och SG Ready B), se sidan 53. Sluten eller öppen kontakt medför något av följande ( = SG Ready och B = SG Ready B ): Blockering(:Sluten,B:Öppen) "SG Ready" är aktiv. Kompressorn i värmepumpen och tillsatsvärme blockeras som dagens tariffblockering. Normalläge(:Öppen,B:Öppen) "SG Ready" är inte aktiv. Ingen påverkan på systemet. Lågprisläge(:Öppen,B:Sluten) "SG Ready" är aktiv. Systemet fokuserar på kostnadsbesparing och kan t.ex. utnyttja en låg tariff från elleverantören eller överkapacitet från eventuell egen strömkälla (påverkan på systemet är ställbar i meny 4.1.5). Överkapacitetsläge(:Sluten,B:Sluten) "SG Ready" är aktiv. Systemet tillåts att gå med full kapacitet vid överkapacitet hos elleverantören (påverkan på systemet är ställbar i meny 4.1.5). Kapitel 5 Elinkopplingar 31

32 B B B B VVM225 VVM225 Kontakt för +djust Med hjälp av +djust kommunicerar anläggningen med golvvärmens styrcentral* och anpassar värmekurvan och beräknad framledningstemperatur efter golvvärmesystemets återkoppling. ktivera det klimatsystem som +djust ska påverka genom att markera funktionen och trycka på OK-knappen. *Stöd för +djust krävs +djust måste först väljas i meny 5.4 mjuka in/utgångar. Tillbehörskort krävs om flera funktioner ska anslutas till plint X7 samtidigt som indikering av summalarm är aktiverat (se sida 62) C NO NC 3-X7 3-X7 Kretskort 3 i anläggningen måste ha minst input version 34 och mjukvaruversionen måste ha display version 5539 eller senare för att +djust ska fungera. Version kan kontrolleras i meny 3.1 under input version respektive display version. Ny mjukvara kan fritt laddas ner på Vid system med både golvvärme och radiatorer bör NIBE ECS 40/41 användas för optimal drift. Bilden visar reläet i larmläge. Är strömställaren (SF1) i läge " " eller " " är reläet i larmläge. Extern cirkulationspump eller varmvattencirkulationspump ansluts till summalarmsreläet enligt bild nedan. Märk upp aktuell ellåda med varning för extern spänning. Kontakt för extern blockering av varmvatten I de fall extern blockering av varmvatten används kan denna kopplas in på plint X6 på ingångskortet (3) som är placerat bakom frontluckan. Varmvattendriften kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4, se sida 53. Sluten kontakt medför blockerad varmvattendrift. 3-X7 VVM F1X Externt L C NO NC Möjliga val för UX-utgång(potentialfritt växlande relä) 3-X7 N PE L N PE Möjlighet finns till extern anslutning genom reläfunktion via ett potentialfritt växlande relä (max 2 ) på ingångskortet (3), plint X7. Cirkulationspump Valbara funktioner för extern anslutning: Indikering av summalarm. Kyllägesindikering (endast om tillbehör för kyla finns eller om värmepumpen har inbyggd funktion för kyla). Styrning av cirkulationspump för varmvattencirkulation. TÄNK PÅ! Reläutgången får max belastas med 2 (230V C). Extern cirkulationspump (för värmebärare). Tillsats i serie på laddkrets. Semesterindikering. nsluts något av ovanstående till plint X7 måste det väljas i meny 5.4, se sida 53. Summalarm är förvalt från fabrik. 32 Kapitel 5 Elinkopplingar

33 N L PE PE N L PE PE nslutning av tillbehör Instruktioner för inkoppling av tillbehör finns i den manual som medföljer tillbehöret. Se sida 62 för lista över de tillbehör som kan användas till. Här visas inkoppling av kommunikation mot de vanligaste tillbehören. Tillbehör innehållande kretskort 5 Tillbehör som innehåller kretskortet 5 ansluts till inomhusmodulens kopplingsplint X4:13-15 på ingångskortet 3. Om flera tillbehör ska anslutas eller redan finns installerade måste nedanstående instruktion följas. Det första tillbehörskortet ska anslutas direkt till inomhusmodulens kopplingsplint 3-X4. De efterföljande korten ansluts i serie med föregående kort. nvänd kabeltyp LiYY, EKKX eller likvärdig. Se tillbehörsmanualen för vidare instruktioner. Innomhusmodul Tillbehör innehållande kretskort 9 Tillbehör som innehåller kretskortet 9 ansluts till inomhusmodulens kopplingsplint X4:9-12 på ingångskortet 3. nvänd kabeltyp LiYY, EKKX eller likvärdig. Se tillbehörsmanualen för vidare instruktioner. 3-X4 Inomhusmodul Tillbehör 9-X1 12V B GND 3-X X4 3-X4 15 B 14 GND 13 Tillbehörskort 1 5-X4 1 B 2 GND 3 4 B 5 GND X4 -X8 ON X4 -X2 -X10 -X1 -X9 Tillbehörskort 2 5-X4 1 B 2 GND 3 4 B 5 GND X4 -X8 ON X4 -X2 -X10 -X1 -X9 Kapitel 5 Elinkopplingar 33

34 6 Igångkörning och justering Förberedelser 1. Kontrollera att strömställaren (SF1) står i läge " ". 2. Kontrollera att avtappningsventilen (QM1) är helt stängd samt att temperaturbegränsaren (FD1) inte är utlöst. 3. Kompatibel NIBE luftvattenvärmepump ska vara försedd med styrkort med display som lägst har programvaruversion enligt listan på sidan 15. B B VVM225 SF1 Påfyllning och luftning Påfyllning av varmvattenberedare i 1. Öppna en varmvattenkran i huset. 2. Öppna avstängningsventilen. Denna ventil ska sedan under drift vara helt öppen. 3. När vatten kommer ur varmvattenkranen är varmvattenberedaren fylld och kranen kan stängas. FD1-SF2 FD1-BT30 Påfyllning av klimatsystemet 1. Öppna avluftningsventilen (QM20). 2. Öppna påfyllningsventilerna (QM11) och (QM13). fylls med vatten. 3. När vattnet som kommer ur avluftningsventilen (QM20) inte längre är luftblandat stänger du avluftningsventilen. Trycket börjar efter en stund att stiga på manometern. När öppningstrycket på säkerhetsventilen nås, börjar denna släppa ut vatten. Stäng då påfyllningsventilen. vlufta varmvattenberedarens slinga med QM Öppna säkerhetsventilen (FL2) tills trycket i sjunker till normalt arbetsområde (ca. 1 bar) och kontrollera att det inte är luft i systemet genom att vrida på avluftningsventilen (QM20). F1 QM11 QM20 QM22 vluftning av klimatsystemet 1. Stäng av strömmen till. 2. vlufta genom avluftningsventilerna (QM20, QM22) och övriga klimatsystemet genom sina respektive avluftningsventiler. 3. Upprepa påfyllning och avluftning tills dess att all luft avlägsnats och korrekt tryck erhållits. FL2 UN QM13 vtappning av klimatsystemet Klimatsystemet kan avtappas genom den övre påfyllnadsventilen (QM13) eller genom säkerhetsventilen (FL2) via spillkoppen (WM1). En slang kan kopplas till påfyllnadsventilen (QM13) eller till säkerhetsventilen (FL2). Se även Tömning av klimatsystemet på sidan Kapitel 6 Igångkörning och justering

35 Uppstart och kontroll Startguide Vatten måste finnas i klimatsystemet innan strömställaren sätts till "". Manövrering i startguiden. Sida B. Namn och menynummer språk Ställ strömställare (SF1) på i läge "". 2. Följ instruktionerna i displayens startguide. Om startguiden inte går igång när du startar, kan du starta den manuellt i meny 5.7. TIPS! Se sida 40 för en mer ingående introduktion av anläggningens styrsystem (manövrering, menyer etc.). Igångkörning Första gången anläggningen startas sätts en startguide igång. I startguiden ges instruktioner om vad som behöver utföras vid första uppstart tillsammans med en genomgång av anläggningens grundläggande inställningar. Startguiden säkerställer att uppstarten görs på rätt sätt och kan därför inte hoppas över.startguiden kan startas i efterhand i meny 5.7. Under uppstartguiden körs växelventiler och shunten fram och tillbaka för att hjälpa till med avluftning av VVM 225. TÄNK PÅ! Så länge startguiden är aktiv kommer ingen funktion i automatiskt att starta. Guiden kommer att dyka upp vid varje omstart av tills detta väljs bort på sista sidan. Om startguiden lämnas på denna sida så avslutas den automatiskt om 60 min C. lternativ / inställning. Sida Här kan du se hur långt du har kommit i startguiden. För att bläddra mellan sidorna i startguiden gör du följande: 1. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan sidorna i startguiden. B. Namn och menynummer Här läser du av vilken meny i styrsystemet denna sida i startguiden bygger på. Siffrorna inom parentes är menyns nummer i styrsystemet. Vill du läsa mer om berörd meny läser du antingen i dess hjälpmeny eller i användarhandboken. C. lternativ/ inställning Här gör du inställningar för systemet. D. Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten: 1. nvänd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. Kapitel 6 Igångkörning och justering 35

36 Igångkörning utan värmepump Inomhusmodulen kan användas utan värmepump, alltså som enbart elpanna, för att producera värme och varmvatten exempelvis innan värmepumpen är installerad. Stäng de båda avstängningsventilerna (QN4). Gå in i meny Systeminställningar och avaktivera värmepump. Efterjustering, luftning Under den första tiden frigörs luft ur värmevattnet och avluftningar kan bli nödvändiga. Hörs porlande ljud från klimatsystemet krävs ytterligare avluftning av hela systemet. vluftning av anläggningen sker genom avluftningsventilerna (QM20), (QM22) och övriga klimatsystemet genom sina respektive avluftningsventiler. Vid avluftning ska vara avstängd. Välj driftläge auto eller manuellt när inomhusmodulen åter ska användas med värmepump. Pumphastighet En av cirkulationspumparna (GP1) i är frekvensstyrd och ställer in sig själv med hjälp av styrning och utifrån värmebehov. LEK Tillgängligt tryck cirkulationspump, QN4 i stängt läge (elpanna) Tillgängligt tryck(kpa) % 80% 20% 40% 60% Flöde (l/h) Tillgängligt tryck cirkulationspump, QN4 i öppet läge (värmepump) Tillgängligt (kpa) tryck(kpa) % 20 80% 10 60% 20% 40% Flöde Flöde (l/h) 36 Kapitel 6 Igångkörning och justering

37 Inställning av kyl-/värmekurva värmekurva system framledningstemp. C Framledningstemperatur Framledningstempereratur ( C) Brantare kurvlutning system framledningstemp. C utetemp. C kylkurva Utetemperatur ( C) Den optimala kurvlutningen är beroende av din orts klimatförhållanden, om huset har radiatorer eller golvvärme och hur välisolerat huset är. Kurvan ställs in när anläggningen installeras, men kan behöva efterjusteras. Sedan ska kurvan i normala fall inte behöva ändras. värmekurva utetemp. C Inställningsområde: 0 15 Fabriksinställning: 9 kylkurva(tillbehör krävs) Inställningsområde: 0 9 Fabriksinställning: 0 I menyn kurva kan du se den s.k. värmekurvan för ditt hus. Värmekurvans uppgift är att ge en jämn inomhustemperatur, oavsett utomhustemperatur, och därmed energisnål drift. Det är utifrån denna värmekurva som inomhusmodulens reglerdator bestämmer temperaturen på vattnet till värmesystemet, framledningstemperaturen, och därmed inomhustemperaturen. Du kan här välja värmekurva och även avläsa hur framledningstemperaturen ändras vid olika utetemperaturer. Om tillgång till kyla finns kan liknande inställningar göras för kylkurvan. Kurvlutning Värme- respektive kylkurvans lutning anger hur många grader framledningstemperaturen ska höjas/sänkas när utetemperaturen sjunker/ökar. En brantare kurvlutning medför en högre framledningstemperatur för värme eller en lägre framledningstemperatur för kyla vid en viss utetemperatur. TÄNK PÅ! Vid finjusteringar av inomhustemperaturen ska i stället kurvan förskjutas uppåt eller nedåt, vilket görs i meny 1.1 temperatur. Kurvförskjutning En förskjutning av kurvan betyder att framledningstemperaturen ändras lika mycket för alla utetemperaturer, t.ex. att en kurvförskjutning på +2 steg höjer framledningstemperaturen med 5 C vid alla utetemperaturer. Framledningstemperatur maximum- och minimumvärden Eftersom framledningstemperaturen inte kan beräknas högre än det inställda maximivärdet eller lägre än det inställda minimivärdet planar värmekurvan ut vid dessa temperaturer. TÄNK PÅ! Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan 35 och 45 C. Vid golvkyla ska min. framledningstemp. begränsas för att undvika kondens. Kontrollera max temperatur för ditt golv med din installatör/golvleverantör. Siffran längst ut på kurvan anger kurvlutningen. Siffran bredvid termometern anger kurvförskjutningen. nvänd manöverratten för att ställa in ett nytt värde. Bekräfta den nya inställningen genom att trycka på OK-knappen. Kurva 0 är en egen kurva skapad i meny För att välja en annan kurva(kurvlutning): Om det bara finns ett klimatsystem är kurvans nummer redan markerat när menyfönstret öppnas. 1. Välj det klimatsystem (om det finns mer än ett) för vilket kurvan ska ändras. 2. När valet av klimatsystem bekräftats blir kurvans nummer markerat. Kapitel 6 Igångkörning och justering 37

38 38 3. Tryck på OK-knappen för att komma till inställningsläget. 4. Välj en ny kurva. Kurvorna är numrerade från 0 till 15, där högre nummer ger brantare lutning och högre framledningstemperatur. Kurva 0 innebär att egen kurva (meny 1.9.7) används. 5. Tryck på OK-knappen för att avsluta inställningen. Förattläsaavenkurva: 1. Vrid manöverratten så att ringen på axeln med utetemperaturen markeras. 2. Tryck på OK-knappen. 3. Följ den grå linjen upp till kurvan och ut till vänster för att avläsa värdet för framledningstemperaturen vid vald utetemperatur. 4. Det går nu att göra avläsningar för olika temperaturer genom att vrida på manöverratten till höger eller vänster och avläsa motsvarande framledningstemperatur. 5. Tryck på OK- eller Bakåt-knappen för att komma ur avläsningsläget. TIPS! Vänta ett dygn innan du gör en ny inställning, så att rumstemperaturen hinner stabilisera sig. Om det är kallt ute och rumstemperaturen är för låg, öka kurvlutningen ett steg. Om det är kallt ute och rumstemperaturen är för hög, sänk kurvlutningen ett steg. Om det är varmt ute och rumstemperaturen är för låg, öka kurvförskjutningen ett steg. Om det är varmt ute och rumstemperaturen är för hög, sänk kurvförskjutningen ett steg. Utgångsvärden för värmeautomatik Värdena som anges på kartan gäller för "värmekurva" i meny Första värdet gäller för lågtempererat* radiatorsystem. "temperatur" (förskjutning av värmekurva) i meny 1.1 ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betongbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentes men måste då minska detta värde med två enheter. "temperatur" (förskjutning av värmekurva) i meny 1.1, ställs i dessa fall på -1. TÄNK PÅ! Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efterjusteras. Exempel på val av utgångsvärden: Hus med lågtempererat* radiatorsystem Markaryd = Område 10 (5). Ställ in 10 i meny 1.9.1, "värmekurva" och -2 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i betongbjälklag Kapitel 6 Igångkörning och justering Markaryd = Område 10 (5). Ställ in 5 i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i träbjälklag Markaryd = Område 10 (5). Ställ in 8 (se tredje punkten i listan ovan) i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). TÄNK PÅ! En höjning av rumstemperaturen kan bromsas av termostaterna på radiatorerna eller golvvärmen. Öppna därför termostatventilerna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. * Med lågtempererat radiatorsystem menas ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensioneras väldigt olika. I exemplet ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen. De lägre värdena i norra delen av Sverige beror på att husen byggs och isoleras på annat sätt än i södra delen av landet samt att klimatsystemen dimensioneras på annat sätt. 9 (4) 9 (5) Göteborg 10 (5) 8 (4) Halmstad Helsingborg 11 (5) Malmö Borås 8 (4) Karlstad Örebro Jönköping Linköping Växjö Kalmar Markaryd Hässleholm 9 (4) Östersund Falun Umeå Skellefteå Örnsköldsvik Sundsvall Hudiksvall Gävle Västerås Stockholm Norrköping Visby Karlskrona Simrishamn Ystad Söderhamn Uppsala 9 (5) Kiruna Gällivare 11 (5) 12 (6) Luleå

39 Inställning av varmvattencirkulation varmvattencirk. drifttid Inställningsområde: 1 60 min Fabriksinställning: 60 min stilleståndstid Inställningsområde: 0 60 min Fabriksinställning: 0 min Här kan du ställa in varmvattencirkulation i upp till tre perioder per dygn. Under inställda perioder kommer varmvattencirkulationspumpen att gå enligt inställningarna ovan. "drifttid" bestämmer hur länge varmvattencirkulationspumpen ska vara igång per drifttillfälle. "stilleståndstid" bestämmer hur länge varmvattencirkulationspumpen ska stå stilla mellan drifttillfällena. Pool Varmvattencirkulation aktiveras i meny 5.4 "mjuka in- och utgångar". pool(tillbehör krävs) starttemperatur Inställningsområde: 5,0 80,0 C Fabriksinställning: 22,0 C stopptemperatur Inställningsområde: 5,0 80,0 C Fabriksinställning: 24,0 C Här väljer du om poolstyrningen ska vara aktiverad och inom vilka temperaturer (start- och stopptemperatur) pooluppvärmning ska ske. När pooltemperaturen har sjunkit under inställd starttemperatur och inget varmvatten- eller värmebehov finns påbörjar pooluppvärmning. Bocka ur "aktiverad" för att stänga av pooluppvärmningen. TÄNK PÅ! Starttemperaturen kan inte ställas in på ett värde som är högre än stopptemperaturen. SG Ready SG Ready Denna funktion kan endast användas i elnät som stödjer "SG Ready"-standarden. Här gör du inställningar för funktionen "SG Ready". Lågprisläge innebär att elleverantören har en låg tariff och systemet använder detta för att minska kostnader. Överkapacitetläge innebär att elleverantören har satt tariffen riktigt lågt och systemet använder detta för att minska kostnaderna så mycket som möjligt. påverka rumstemperatur Här väljer du om rumstemperaturen får påverkas vid aktivering av "SG Ready". Vid lågprisläge på "SG Ready" ökas parallellförskjutningen för inomhustemperaturen med "+1". Om rumsgivare finns installerad och aktiverad ökas istället önskad rumstemperatur med 1 C. Vid överkapacitetsläge på "SG Ready" ökas parallellförskjutningen för inomhustemperaturen med "+2". Om rumsgivare finns installerad och aktiverad ökas istället önskad rumstemperatur med 2 C. påverka varmvatten Här väljer du om temperaturen på varmvattnet får påverkas vid aktivering av "SG Ready". Vid lågprisläge på "SG Ready" sätts stopptemperaturen på varmvattnet så högt som möjligt vid enbart kompressordrift (elpatron tillåts ej). Vid överkapacitetsläge på "SG Ready" sätts varmvattnet i "lyx" (elpatron tillåts). påverka kyla(tillbehör krävs) Här väljer du om rumstemperaturen vid kyldrift får påverkas vid aktivering av "SG Ready". Vid lågprisläge på "SG Ready" och kyldrift påverkas inte inomhustemperaturen. Vid överkapacitetsläge på "SG Ready" och kyldrift minskas parallellförskjutningen för inomhustemperaturen med "-1". Om rumsgivare finns installerad och aktiverad minskas istället önskad rumstemperatur med 1 C. påverka pooltemperatur(tillbehör krävs) Här väljer du om pooltemperaturen får påverkas vid aktivering av "SG Ready". Vid lågprisläge på "SG Ready" ökas önskad pooltemperatur (start- och stopptemperatur) med 1 C. Vid överkapacitetsläge på "SG Ready" ökas önskad pooltemperatur (start- och stopptemperatur) med 2 C. Funktionen måste vara ansluten till två UX-ingångar och aktiverad i meny 5.4. Kapitel 6 Igångkörning och justering 39

40 7 Styrning- Introduktion Displayenhet B C D E INOMHUSKLIMT MIN NLÄGGNING VRMVTTEN Display INFO B C D E F Display Statuslampa OK-knapp Bakåtknapp Manöverratt Strömställare G USB-port På displayen visas instruktioner, inställningar och driftinformation. Du kan enkelt navigera mellan olika menyer och alternativ för att ställa in den komfort eller få den information du önskar. Statuslampa Statuslampan indikerar inomhusmodulens status. Den: lyser grönt vid normal funktion. lyser gult vid aktiverat reservläge. lyser rött vid utlöst larm. OK-knapp OK-knappen används för att: bekräfta val av undermeny/alternativ/inställt värde/sida i startguiden. Bakåt-knapp Bakåtknappen används för att: backa till föregående meny. ångra en inställning som inte bekräftats. Manöverratt Manöverratten kan vridas åt höger eller vänster. Du kan: förflytta dig i menyer och mellan alternativ. öka eller minska värden. byta sida i flersidesvisningar (t.ex. hjälptexter och serviceinfo). F G Strömställare(SF1) Strömställaren har tre lägen: På () Standby ( ) Reservläge ( ) Reservläget ska endast användas vid fel på elpannan/inomhusmodulen. I detta läge stängs kompressorn av och elpatronen tar vid. Inomhusmodulens display är släckt och statuslampan lyser gult. USB-port USB-porten är dold under plastbrickan med produktnamnet. USB-porten används för att uppgradera mjukvaran. Besök och klicka på fliken "Mjukvara" för att ladda ner senaste gällande mjukvara till anläggningen. 40 Kapitel 7 Styrning- Introduktion

41 Menysystem Symboler i displayen Följande symboler kan dyka upp i displayen under drift. Utetemperatur INOMHUSKLIMT Inomhustemperatur - (om rumsgivare är installerad) VRMVTTEN Varmvattentemperatur Symbol Beskrivning Denna symbol visas vid informationstecknet om det finns information i meny 3.1 som du borde vara uppmärksam på. Information om drift Dessa två symboler visar om kompressorn i utedelen eller tillsatsen är blockerad i VVM 225. SERVICE MIN NLÄGGNING Tillfällig lyx (om aktiverad) INFO Uppskattad mängd varmvatten Meny 1 - INOMHUSKLIMT Inställning och schemaläggning av inomhusklimatet. Se information i hjälpmeny eller användarhandbok. Meny 2 - VRMVTTEN Inställning och schemaläggning av varmvattenproduktionen. Se information i hjälpmeny eller användarhandbok. Meny3 -INFO Visning av temperatur och annan driftinformation samt tillgång till larmloggen. Se information i hjälpmeny eller användarhandbok. Meny 4 - MIN NLÄGGNING Inställning av tid, datum, språk, display, driftläge m.m. Se information i hjälpmeny eller användarhandbok. Meny5 -SERVICE vancerade inställningar. Dessa inställningar är inte åtkomliga för slutanvändaren. Menyn blir synlig genom att Bakåt-knappen trycks in i 7 sekunder då man står i startmenyn. Se sida 47. Dessa kan t.ex. vara blockerade beroende på vilket driftläge som är valt i meny 4.2, om blockering är schemalagd i meny eller om ett larm har inträffat som blockerar någon av dem. Blockering av kompressor. Blockering av tillsats. Denna symbol visar om periodisk höjning eller lyxläge för varmvatten är aktiverad. Denna symbol visar om "semesterinställning" är aktiv i meny 4.7. Denna symbol visar om har kontakt med NIBE Uplink. Denna symbol visar aktuell hastighet på fläkten om hastigheten är ändrad från normalinställningen. Tillbehöret NIBE F135 krävs. Denna symbol visar om pooluppvärmning är aktiv. Tillbehör krävs. Denna symbol visar om kyla är aktiv. Tillbehör krävs. Manövrering För att flytta markören vrider du på manöverratten åt höger eller vänster. Den markerade positionen är vit och/eller har en uppvikt flik. Välja meny För att komma vidare i menysystemet väljer du en huvudmeny genom att markera den och sedan trycka på OKknappen. Då öppnas ett nytt fönster med undermenyer. Välj en av undermenyerna genom att markera den och sedan trycka på OK-knappen. Kapitel 7 Styrning- Introduktion 41

42 Välja alternativ nvända det virtuella tangentbordet komfortläge2.2 ekonomi normal lyx Olika tangentbord lternativ I vissa menyer där text kan behöva matas in finns det ett virtuellt tangentbord. I en meny med alternativ visas det valda alternativet med en grön bock. För att välja annat alternativ: 1. Markera det alternativ du vill ska gälla. Ett av alternativen är förvalt (vitt). 2. Tryck på OK-knappen för att bekräfta valt alternativ. Det valda alternativet får en grön bock. Ställa in ett värde tid tid & datum h datum dag månad år 12 h Värde som ska ändras För att ställa in ett värde: 1. Markera med hjälp av manöverratten det värde du vill ställa in. 2. Tryck på OK-knappen. Värdets bakgrund blir grön, vilket betyder att du kommit till inställningsläget. 3. Vrid manöverratten åt höger för att öka värdet eller åt vänster för att minska värdet. 4. Tryck på OK-knappen för att bekräfta värdet du ställt in. För att ångra och återgå till ursprungsvärdet, tryck på Bakåt-knappen. Beroende på meny får du tillgång till olika teckenuppsättningar som du väljer med hjälp av manöverratten. Vill du byta teckentabell till en annan trycker du på Bakåtknappen. Om en meny bara har en teckenuppsättning visas tangentbordet direkt. När du har skrivit klart markerar du "OK" och trycker på OK-knappen. Bläddra mellan fönster En meny kan bestå av flera fönster. Vrid manöverratten för att bläddra mellan fönstren. ktuellt menyfönster ntal fönster i menyn Bläddra mellan fönster i startguiden språk 4.6 Pil för att bläddra bland fönster i startguiden 1. Vrid manöverratten tills en av pilarna i det övre vänstra hörnet (vid sidnumret) blir markerad. 2. Tryck på OK-knappen för att hoppa mellan punkterna i startguiden. 42 Kapitel 7 Styrning- Introduktion

43 Hjälpmeny I många menyer finns en symbol som visar att extra hjälp finns att tillgå. För att komma åt hjälptexten: 1. nvänd manöverratten för att markera hjälpsymbolen. 2. Tryck på OK-knappen. Hjälptexten består ofta av flera fönster som du kan bläddra mellan med hjälp av manöverratten. Kapitel 7 Styrning- Introduktion 43

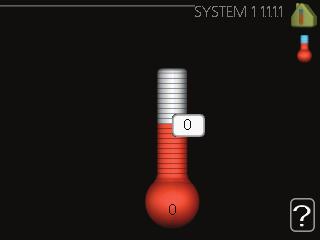

44 8 Styrning- Menyer Meny 1- INOMHUSKLIMT 1 - INOMHUSKLIMT temperatur ventilation * schemaläggning värme kyla * rel. luftfuktighet * värme kyla * ventilation * avancerat kurva extern justering värmekurva kylkurva * min. framledningstemp värme rumsgivarinställningar kylinställningar * fläktåtergångstid * kyla * egen kurva punktförskjutning djust värme kyla * * Tillbehör krävs. 44 Kapitel8 Styrning-Menyer

45 Meny 2- VRMVTTEN 2 - VRMVTTEN tillfällig lyx komfortläge schemaläggning avancerat periodisk höjning varmvattencirk. * Meny3-INFO 3 - INFO serviceinfo kompressorinfo tillsatsinfo larmlogg inomhustemperaturlogg * Tillbehör krävs. Kapitel8 Styrning-Menyer 45

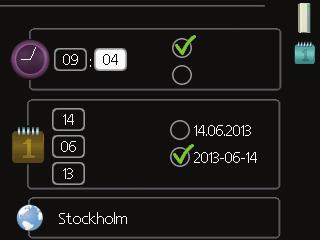

46 Meny4-MINNLÄGGNING 4 - MIN NLÄGGNING plusfunktioner driftläge mina ikoner tid & datum språk semesterinställning avancerat pool * internet sms * SG Ready smart price adaption smarta hem NIBE Uplink tcp/ip-inställningar proxy-inställningar smart energy source inställningar solel * driftprioritering autolägesinställning gradminutinställning fabriksinställning användare schema blockering schema tyst läge inst. pris CO2 påverkan tariffperioder, elpris tariffperiod, ext. shuntst tariffperiod, ext. stegst tariffperioder, OPT10 * Tillbehör krävs. Beskrivningar av meny 1 4 finner du i användarhandboken. 46 Kapitel8 Styrning-Menyer

47 Meny5-SERVICE Översikt 5 - SERVICE driftinställningar varmvatteninst max framledningstemp max diff. framl.temp larmåtgärder fläkthast. frånluft * intern eltillsats max installerad eleffekt (BBR) flödesinst. klimatsystem flödesinställning laddpump heat pump testing kompressorkurva tid filterlarm systeminställningar installerad värmepump tillbehör tillbehörsinställningar mjuka in-/utgångar fabriksinställning service tvångsstyrning startguide snabbstart golvtorksfunktion ändringslogg shuntstyrd tillsats * extra klimatsystem * stegstyrd tillsats * varmvattenkomfort * modbus * från-/tilluftsmodul * F135 * GBM kommunikationsmodul * fuktmätare * pool* aktiv kyla 4-rör* flödesgivare* extern energimätare* värmepumpsinställningar land EB värmepump laddpump (GP12) * Tillbehör krävs. Ställ dig i huvudmenyn och håll Bakåt-knappen intryckt i 7 sekunder för att komma åt Servicemenyn. Kapitel8 Styrning-Menyer 47

48 Undermenyer Menyn SERVICE har orange text och är avsedd för den avancerade användaren. Denna meny har flera undermenyer. Till höger om menyerna på displayen finns statusinformation för respektive meny. driftinställningar Driftinställningar för inomhusmodulen. systeminställningar Systeminställningar för inomhusmodulen, aktivering av tillbehör etc. tillbehörsinställningar Driftsinställningar för olika tillbehör. mjuka in-/utgångar Inställning av mjukvarustyrda inoch utgångar på ingångskort (3). fabriksinställning service Total återställning av alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. tvångsstyrning Tvångsstyrning av de olika komponenterna i inomhusmodulen. startguide Manuell start av startguiden som körs första gången inomhusmodulen startas. snabbstart Snabbstart av kompressorn. Felaktiga inställningar i servicemenyerna kan skada anläggningen. Meny 5.1- driftinställningar I undermenyerna till denna gör du driftinställningar för inomhusmodulen. Meny varmvatteninst. Fabriksinställningarna skiljer beroende på om VVM 225 används som elpanna eller som inomhusmodul. ekonomi Inställningsområde starttemp. ekonomi: 5 70 C Inställningsområde stopptemp. ekonomi: 5 70 C Fabriksinställning starttemp. ekonomi: 46 C (elpanna) Fabriksinställning stopptemp. ekonomi: 48 C (elpanna) Fabriksinställning starttemp. ekonomi: 42 C (inomhusmodul) Fabriksinställning stopptemp. ekonomi: 46 C (inomhusmodul) normal Inställningsområde starttemp. normal: 5 70 C Inställningsområde stopptemp. normal: 5 70 C Fabriksinställning starttemp. normal: 56 C (elpanna) Fabriksinställning stopptemp. normal: 58 C (elpanna) Fabriksinställning starttemp. normal: 46 C (inomhusmodul) Fabriksinställning stopptemp. normal: 50 C (inomhusmodul) lyx Inställningsområde starttemp. lyx: 5 70 C Inställningsområde stopptemp. lyx: 5 70 C Fabriksinställning starttemp. lyx: 58 C (elpanna) Fabriksinställning stopptemp. lyx: 60 C (elpanna) Fabriksinställning starttemp. lyx: 50 C (inomhusmodul) Fabriksinställning stopptemp. lyx: 54 C (inomhusmodul) stopptemp. per. höjning Inställningsområde: C Fabriksinställning: 55 C Här ställer du in start- och stopptemperatur på varmvattnet för de olika komfortalternativen i meny 2.2 samt stopptemperatur för periodisk höjning i meny Kapitel8 Styrning-Menyer

49 Meny max framledningstemp. klimatsystem Inställningsområde: 5-70 C Fabriksinställning: 60 C Här ställer du in max framledningstemperatur för klimatsystemet. Om anläggningen har fler än ett klimatsystem kan individuella max framledningstemperaturer ställas in för varje system. Klimatsystem 2-8 kan inte ställas in till en högre max framledningstemperatur än klimatsystem 1. TÄNK PÅ! Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan 35 och 45 C. Kontrollera max temperatur för golvet med golvleverantören. Meny max diff. framl.temp. max diff. kompressor Inställningsområde: 1 25 C Fabriksinställning: 10 C max diff. tillsats Inställningsområde: 1 24 C Fabriksinställning: 7 C Här ställer du in max tillåten differens mellan beräknad och aktuell framledningstemperatur vid kompressorrespektive tillsatsdrift. Max diff. tillsats kan aldrig överstiga max diff. kompressor. max diff. kompressor Om aktuell framledningstemperaturöverstiger beräknad framledning med inställt värde sätts gradminutvärdet till 0. Om det enbart finns värmebehov stannar kompressorn i värmepumpen. max diff. tillsats Om tillsats är vald och aktiverad i meny 4.2 och aktuell framledningstemperaturöverstiger beräknad med inställt värde tvångsstoppas tillsatsen. Meny larmåtgärder Här väljer du om du vill att inomhusmodulen ska göra dig uppmärksam på att det finns ett larm i displayen. TÄNK PÅ! Om ingen larmåtgärd väljs kan det medföra högre energiförbrukning vid larm. Meny fläkthast. frånluft(tillbehör krävs) normal samt hastighet 1-4 Inställningsområde: % Fabriksinställning normal: 65 % Fabriksinställning hastighet 1: 0 % Fabriksinställning hastighet 2: 30 % Fabriksinställning hastighet 3: 80 % Fabriksinställning hastighet 4: 100 % Här ställer du in hastigheten för de fyra olika valbara lägena till fläkten. TÄNK PÅ! Felaktigt inställda ventilationsflöden kan på sikt skada huset och eventuellt öka energiförbrukningen. Meny intern eltillsats säkringsstorlek Inställningsområde: Fabriksinställning: 16 Här ställer du in max eleffekt på den interna eltillsatsen i samt säkringsstorleken för anläggningen. Här kan du även kontrollera vilken strömkännare som är monterad på vilken inkommande fas till fastigheten (detta kräver att du har installerat strömkännarna, se sida 30). Kontrollen gör du genom att markera "detektera fasordning" och trycka på OK-knappen. Resultatet av denna kontroll dyker upp strax under menyvalet "detektera fasordning". Meny max installerad eleffekt(bbr) max installerad eleffekt(endast denna apparat) Inställningsområde: 0,000-30,000 kw Fabriksinställning: 15,000 kw Finns inte ovanstående byggregelkrav ska denna inställning inte användas. För att uppfylla vissa byggregler finns det möjlighet att spärra apparatens maximala effektuttag. I denna meny ställs det värde in som motsvarar värmepumpens maximala effektinkoppling för värme, varmvatten och eventuell kyla. Hänsyn måste tas till om det även finns externa elkomponenter som ska inräknas. Efter det att värdet har låsts, startar en veckas ångertid. Efter denna tid måste delar i maskinen bytas ut för att högre effekt ska kunna tas ut. Kapitel8 Styrning-Menyer 49

50 Meny flödesinst. klimatsystem förinst. Inställningsområde: radiator, golvvärme, rad. + golvvärme, DUT C Fabriksinställning: radiator Inställningsområde DUT: -40,0 20,0 C Fabriksinställning DUT: -18,0 C egen inst. Inställningsområde dt vid DUT: 2,0 20,0 Fabriksinställning dt vid DUT: 10,0 Inställningsområde DUT: -40,0 20,0 C Fabriksinställning DUT: -18,0 C Här ställer du in vilken typ av värmedistributionssystem värmebärarpumpen (GP1) arbetar mot. dt vid DUT är skillnaden i grader mellan fram- och returledningstemperatur vid dimensionerande utetemperatur. Meny flödesinställning laddpump Här ställer du in flödet för laddpumpen. ktivera flödestestet för att mäta upp delta (skillnaden mellan framlednings- och returledningstemperaturen från värmepumpen). Testet är OK om delta ligger mellan de två gränsvärdena som visas i displayen. Om temperaturdifferensen ligger utanför gränsvärdena, justerar du flödet för laddpumpen genom att minska/öka tryckfallet, tills testet är OK. Meny heat pump testing Denna meny är avsedd för testning av enligt olika standarder. nvändande av denna meny i andra avseenden kan resultera i att din anläggning inte fungerar som avsett. Denna meny kan bestå av flera fönster (ett för varje tillgängligt behov), använd navigeringspilarna uppe i vänstra hörnet för att byta mellan fönstren. Meny tid filterlarm månader mellan filterlarm Inställningsområde: 1 24 Fabriksinställning: 3 Här ställer du in antal månader mellan larm för påminnelse om att rengöra filtret i F135 Meny 5.2- systeminställningar Här kan du göra olika systeminställningar för din anläggning, t.ex. aktivera ansluten värmepump och vilka tillbehör som är installerade. Meny installerad värmepump Om en värmepump är ansluten till inomhusmodulen, aktiverar du den här. Meny tillbehör Här kan du tala om för din anläggning vilka tillbehör som är installerade. Det finns två sätt att aktivera anslutna tillbehör. Du kan antingen markera alternativet i listan eller använda den automatiska funktionen "sök installerade tillbehör". sök installerade tillbehör Markera "sök installerade tillbehör" och tryck på OKknappen för att automatiskt hitta anslutna tillbehör till. Meny 5.3- tillbehörsinställningar I undermenyerna till denna gör du driftinställningar för tillbehör som är installerade och aktiverade. Denna meny innehåller flera undermenyer, en för varje standard. Meny kompressorkurva Denna meny visas endast om är ansluten till en värmepump med inverterstyrd kompressor. Här ställer du in om kompressorn i värmepumpen ska arbeta efter en viss kurva vid vissa behov eller om den ska arbeta efter fördefinierade kurvor. Du ställer in en kurva för ett behov (värme, varmvatten etc.) genom att bocka ur "auto", vrider manöverratten tills en temperatur är markerad och trycker på OKknappen. Nu kan du ställa in vid vilka temperaturer maxrespektive minfrekvenserna ska inträffa. 50 Kapitel8 Styrning-Menyer

51 Meny shuntstyrd tillsats prioriterad tillsats Inställningsområde: on/ Fabriksinställning: startdifferens tillsats Inställningsområde: GM Fabriksinställning: 400 GM minsta gångtid Inställningsområde: 0 48 h Fabriksinställning: 12 h minsta temperatur Inställningsområde: 5 90 C Fabriksinställning: 55 C shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s Här ställer du in när tillsatsen ska starta, minsta gångtid och minsta temperatur för extern tillsats med shunt. Extern tillsats med shunt är t.ex. ved-/olje-/gas-/pelletspanna. För shunten kan du ställa in shuntförstärkning och shuntväntetid. Om du väljer "prioriterad tillsats" används värmen från den externa tillsatsen istället för värmepumpen. Shunten reglerar så länge värme finns tillgängligt, i annat fall är shunten stängd. Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny extra klimatsystem använd i värmeläge Inställningsområde: on/ Fabriksinställning: on använd i kylläge Inställningsområde: on/ Fabriksinställning: shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s I meny väljer du vilket klimatsystem (2-8) som du vill ställa in. I nästa meny gör du inställningar för det klimatsystem som du valt. Om värmepumpen är ansluten till mer än ett klimatsystem kan eventuellt kondensutfällning ske i dessa, om de inte är avsedda för kyla. För att undvika kondensutfällning, kontrollera att "använd i värmeläge" är i bockat för de klimatsystem som ej är avsedda för kyla. Detta innebär att undershuntarna till de extra klimatsystemen stänger när kyldrift aktiveras. Här ställer du även in shuntförstärkning och shuntväntetid för de olika extra klimatsystemen som är installerade. Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny stegstyrd tillsats start tillsats Inställningsområde: GM Fabriksinställning: -400 GM diff. mellan tillsatssteg Inställningsområde: GM Fabriksinställning: 100 GM max steg Inställningsområde (binär stegning avaktiverad): 0 3 Inställningsområde (binär stegning aktiverad): 0 7 Fabriksinställning: 3 binär stegning Inställningsområde: on/ Fabriksinställning: Här gör du inställningar för stegstyrd tillsats. Stegstyrd tillsats är då t.ex. extern elpanna. Kapitel8 Styrning-Menyer 51

52 Du kan t.ex. välja när tillsatsen ska starta, ställa in max antal tillåtna tillsatssteg samt om binär stegning ska användas. Då binär stegning är avaktiverad () avser inställningarna linjär stegning. Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny varmvattenkomfort aktivering av blandningsventil Inställningsområde: on/ Fabriksinställning: utgående varmvatten Inställningsområde: C Fabriksinställning: 55 C shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s Här gör du inställningar för varmvattenkomfort. Se tillbehörets installationsanvisning för funktionsbeskrivning. aktiveringavblandningsventil: ktivera om blandningsventil finns installerad och den ska styras från värmepumpen. När valet är aktivt, kan du ställa in utgående varmvattentemperatur, shuntförstärkning och shuntväntetid för blandningsventilen. utgåendevarmvatten: Här kan du ställa till vilken temperatur blandningsventilen ska begränsa varmvattnet från varmvattenberedaren. Meny modbus adress Fabriksinställning: adress 1 Från och med Modbus 40 version 10 är adressen inställningsbar mellan Tidigare versioner har fast adress. Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny från-/tilluftsmodul lägsta avluftstemperatur Inställningsområde: 0 10 C Fabriksinställning: 5 C bypass vid temperatur Inställningsområde: 2 10 C Fabriksinställning: 4 C bypass vid värme Inställningsområde: on/ Fabriksinställning: brytvärde frånluftstemp Inställningsområde: 5 30 C Fabriksinställning: 25 C månader mellan filterlarm Inställningsområde: 1 24 Fabriksinställning: 3 lägsta avluftstemperatur: Ställ in minsta avluftstemperatur för att förhindra att värmeväxlaren fryser. bypass vid temperatur: Om en rumsgivare är installerad ställer du här in vid vilken övertemperatur bypass-spjället ska öppna. månadermellanfilterlarm: Ställ in hur ofta filterlarm ska visas. Se installationsanvisningen till ERS för funktionsbeskrivning. Meny F135 laddpumpshastighet Inställningsområde: % Fabriksinställning: 70 % varmvatten vid kyla Inställningsområde: on/ Fabriksinställning: Här kan du ställa laddpumpshastigheten för F135. Du kan även välja om du vill kunna ladda varmvatten med F135 samtidigt som utedelen gör kyla. Kyltillbehöret CS 310 krävs för att varmvatten vid kyla ska gå att aktivera. TÄNK PÅ! Kyla måste tillåtas i Meny värmepump för att varmvatten vid kyla ska gå att aktivera. 52 Kapitel8 Styrning-Menyer

53 Meny GBM kommunikationsmodul startdifferens tillsats Inställningsområde: GM Fabriksinställning: 700 GM hysteres Inställningsområde: GM Fabriksinställning: 100 GM Här gör du inställningar av gaspannan GBM Du kan t.ex. välja när gaspannan ska starta. Se tillbehörets installationsanvisning för funktionsbeskrivning. Meny fuktmätare förhindra fuktutfällning, syst. Inställningsområde: on/ Fabriksinställning: begr.rhirummet,syst. Inställningsområde: on/ Fabriksinställning: Här väljer du om ditt/dina system ska begränsa den relativa luftfuktighetsnivån (RH) i värme- eller kyldrift. Du kan även välja att begränsa min kylframledning så fuktfällning på rör och komponenter i kylsystem förhindras. Se installationsanvisningen till HTS 40 för funktionsbeskrivning. Meny pool Här väljer du vilken pump som används i systemet. Meny aktivkyla4-rör Här väljer du vilken pump som används i systemet. Meny flödesgivare flödesgivare Här väljer du vilken flödesgivare som används för energimätningen. Meny extern energimätare used mode Inställningsområde: energi per puls / pulser per kwh Fabriksinställning: energi per puls energi per puls Inställningsområde: Wh Fabriksinställning: 1000 Wh pulser per kwh Inställningsområde: Fabriksinställning: 500 Energimätaren/energimätarna används för att skicka ut pulssignaler vare gång en viss energimängd förbrukats. energiperpuls: Här ställer du in hur mycket energi varje puls ska motsvara. pulserperkwh: Här ställer du in hur många pulser per kwh som skickas till. Meny 5.4- mjuka in-/utgångar Här kan du välja vilken in-/utgång på ingångskortet (3) extern kontaktfunktion (sida 30) ska kopplas till. Valbara ingångar på plint UX1-5 (3-X6:9-18) och utgång 3-X7 (på ingångskortet). Meny 5.5- fabriksinställning service Här kan du återställa alla inställningar (inklusive inställningar tillgängliga för användaren) till fabriksvärden. Vid återställning visas startguiden nästa gång inomhusmodulen startas. Meny 5.6- tvångsstyrning Här kan du tvångsstyra de olika komponenterna i inomhusmodulen och eventuellt anslutna tillbehör. flödesgivare EMK 500 Tvångsstyrning är endast avsett att användas i felsökningssyfte. tt använda funktionen på annat sätt kan medföra skador på komponenter ingående i ditt klimatsystem. flödesgivare Inställningsval: EMK 500, EMK 310 / 300, EMK 150 Fabriksinställning: EMK 500 Meny 5.7- startguide När inomhusmodulen startas första gången går startguiden automatiskt igång. Här kan du starta den manuellt. Se sida 35 för mer information om startguiden. Kapitel8 Styrning-Menyer 53

54 Meny 5.8- snabbstart Här kan du möjliggöra för start av kompressorn. TÄNK PÅ! Värme- eller varmvattenbehov måste föreligga för start av kompressorn. TÄNK PÅ! Snabbstarta inte kompressorn för många gånger under kort tid, kompressorn och dess kringliggande utrustning kan skadas av det. Meny 5.9- golvtorksfunktion längdperiod1 7 Inställningsområde: 0 30 dagar Fabriksinställning, period 1 3, 5 7: 2 dagar Fabriksinställning, period 4 : 3 dagar Meny ändringslogg Här kan du läsa av tidigare gjorda ändringar i styrsystemet. För varje ändringstillfälle visas datum, tid, id-nr (unikt för en viss inställning) och det nya inställda värdet. Ändringsloggen sparas vid omstart och ligger kvar oförändrad efter fabriksinställning. Meny värmepumpsinställningar I undermenyerna till denna gör du inställningar för installerad värmepump. Meny värmepump Här gör du inställningar för den installerade värmepumpen. För att se vilka inställningar du kan göra, se installatörshandbok för värmepumpen. temperaturperiod1 7 Inställningsområde: C Fabriksinställning: temperatur period 1 temperatur period 2 temperatur period 3 temperatur period 4 temperatur period 5 temperatur period 6 temperatur period 7 20 C 30 C 40 C 45 C 40 C 30 C 20 C Här ställer du in funktion för golvtork. Du kan ställa in upp till sju periodtider med olika beräknade framledningstemperaturer. Om färre än sju perioder ska användas ställer du in resterande periodtider till 0 dagar. För att aktivera golvtorksfunktionen bockar du i rutan för aktiv. Längst ner visas en räknare som visar antal hela dygn som funktionen varit aktiv. Vid aktiv golvtorksfunktion går värmebärarpumpen i 100 % oavsett inställning i meny TIPS! Om driftläget "endast tillsats" ska användas väljer du detta i meny Kapitel8 Styrning-Menyer

55 Meny värmebärarpump(gp1) driftläge Inställningsområde: auto / intermittent Fabriksinställning: auto Här ställer du in driftläge på värmebärarpumpen. auto: Värmebärarpumpen går enligt aktuellt driftläge för. intermittent: Värmebärarpumpen startar och stannar 20 sekunder före respektive efter kompressorn i värmepumpen land Här väljer du i vilket land produkten har installerats. Detta möjliggör tillgång till landspecifika inställningar i din produkt. Språkinställningen kan göras oberoende av detta val. Detta val låses efter 24 timmar, omstart av display eller programuppdatering. hastighet vid drift värme, varmvatten, pool, kyla Inställningsområde: auto / manuellt Fabriksinställning: auto Manuell inställning Inställningsområde: % Fabriksinställning: 70 % hast. i vänteläge Inställningsområde: % Fabriksinställning: 30 % högsta tillåtna hastighet Inställningsområde: % Fabriksinställning: 100 % hastighet i prioriterad tillsats Inställningsområde: % Fabriksinställning: 70 % Här ställer du in med vilken hastighet värmebärarpumpen ska gå i aktuellt driftläge. Välj "auto" om hastigheten på värmebärarpumpen ska regleras automatiskt (fabriksinställning) för optimal drift. Om "auto" är aktiverat för värmedrift, kan du även göra inställningen "högsta tillåtna hastighet" vilket begränsar värmebärarpumpen och tillåter den att inte gå med högre hastighet än inställt värde. För manuell drift av värmebärarpumpen avaktiverar du "auto" för aktuellt driftläge och ställer in värdet till mellan 1 och 100 % (nu gäller inte längre tidigare inställda värdet för "högsta tillåtna hastighet"). vänteläge innebär driftläge värme eller kyla för värmebärarpumpen, då värmepumpen varken har behov av kompressordrift eller eltillsats och går ner i hastighet. Kapitel8 Styrning-Menyer 55

56 9 Service Serviceåtgärder Eventuell service får bara utföras av en person med kompetens för uppgiften. Vid utbyte av komponenter på får enbart reservdelar från NIBE användas. Elpannan/inomhusmodulen bör efter tömning inte utsättas för frysrisk, då viss vattenmängd kan bli kvar i slingan. B Reservläge B Reservläget används vid driftstörningar och i samband med service. Varmvattenkapaciteten är reducerad i detta läge. Reservläget aktiveras genom att ställa strömbrytaren (SF1) i läge " ". Detta innebär att: Statuslampan lyser gult. VVM225 SF1 Displayen är släckt och reglerdatorn bortkopplad. Temperaturen vid elpatronen styrs av termostat (FD1- BT30). Den kan ställas på 35 eller 45 C. Endast cirkulationspumparna och eltillsatsen är aktiva. Eltillsatsens effekt i reservläget ställs in på elpatronskortet (1). Se sida 28 för instruktioner. FD1-SF2 FD1-BT30 Tömning av varmvattenberedaren Beredaren kan tömmas genom säkerhetsventilen (FL1) eller via spillkoppen (WM1). 1. Lossa spillröret från säkerhetsventilen (FL1) och montera istället en slang till en tömningspump. I de fall man inte har tillgång till tömningspump kan man istället släppa ut vattnet direkt i spillvattenkoppen (WM1). 2. Öppna säkerhetsventilen (FL1). 3. Ordna lufttillförsel genom att öppna en varmvattenkran. Är detta inte tillräckligt, lossa rörkopplingen (XL4) på varmvattensidan och se till att luft kommer in. F1 QM11 QM20 QM22 Tömning av klimatsystemet För att kunna utföra service på klimatsystemet är det många gånger enklast att först tömma systemet. Varmt vatten kan förekomma vid tömning av värmebärarsidan/klimatsystemet. Skållningsrisk kan föreligga. Värmevattnet kan avtappas genom säkerhetsventilen (FL2) via spillkoppen (WM1) eller genom en slang som kopplas till säkerhetsventilens (FL2) alternativt avtappningsventilens (QM11) utlopp. 1. Öppna säkerhetsventilen (FL2) alternativt avtappningsventilen (QM11). 2. Ställ avluftningsventilerna för klimatsystemet (QM20), (QM22) i öppet läge för lufttillförsel. 56 Kapitel 9 Service

57 LEK Data för temperaturgivare USB-serviceuttag Temperatur( C) Resistans (kohm) Spänning(VDC) ,0 3, ,6 3, ,5 3, ,8 3, ,22 3, ,32 3, ,20 3, ,89 2, ,02 2, ,61 2, ,02 15,77 12,51 10,00 8,045 2,673 2,541 2,399 2,245 2,083 Displayenheten är utrustad med USB-uttag som kan användas till att uppdatera programvaran, spara loggad information och hantera inställningarna i. INOMHUSKLIMT VRMVTTEN 35 6,514 1, ,306 1, ,348 1, ,583 1, ,968 1, ,467 2,068 1,136 1,007 MIN NLÄGGNING USB INFO 70 1,739 0, ,469 0, ,246 0, ,061 0,908 0,607 0,533 USB ,779 0, ,672 0,414 uppdatera programvaran loggning hantera inställningar När ett USB-minne ansluts dyker en ny meny (meny 7) upp i displayen. Kapitel 9 Service 57

58 Meny 7.1- uppdatera programvaran välj annan fil uppdatera programvaran7.1 uppdatera programvaran7.1 starta uppdatering välj annan fil Här kan du uppgradera programvaran i. För att följande funktioner ska fungera krävs att USB-minnet innehåller filer med programvara för från NIBE. I en faktaruta överst i displayen visas information (alltid på engelska) om den mest troliga uppdateringen som uppdateringsprogramvaran har valt från USB-minnet. Denna information berättar för vilken produkt programvaran är avsedd, vilken version programvaran har och allmän information om dem. Om du önskar någon annan fil än den som är vald kan du välja rätt fil genom "välj annan fil". starta uppdatering Välj "starta uppdatering" om du vill starta uppdateringen. Du får först upp en fråga om du verkligen vill uppdatera programvaran. Svara "ja" för att gå vidare eller "nej" för att ångra. Om du svarat "ja" på den tidigare frågan startar uppdateringen och nu kan du följa uppdateringsförloppet på displayen. När uppdateringen är klar startar om. En uppdatering av programvaran nollställer inte menyinställningarna i. Om uppdateringen skulle avbrytas innan den är klar (t.ex. vid strömavbrott etc.) kan programvaran återställas till tidigare version om OKknappen hålls in under uppstart tills den gröna lampan börjar lysa (tar ca. 10 sekunder). Välj "välj annan fil" om du inte vill använda dig av föreslagen programvara. När du bläddrar bland filerna visas precis som tidigare, information om markerad programvara i en faktaruta. När du valt en fil med OK-knappen kommer du tillbaka till föregående sida (meny 7.1) där du kan välja att starta uppdateringen. Meny 7.2- loggning aktiverad intervall loggning7.2 Inställningsområde intervall: 1 s 60 min Fabriksinställning intervall: 5 s Här kan du ställa in hur aktuella mätvärden från VVM 225 ska sparas ner i en logg på USB-minnet. 1. Ställ in önskat intervall mellan loggningarna. 2. Bocka i "aktiverad". 3. Nu sparas aktuella mätvärden från i en fil på USB-minnet med inställt intervall tills "aktiverad" bockas ur. 5 Bocka ur "aktiverad" innan du tar ut USB-minnet. s 58 Kapitel 9 Service

59 Meny 7.3- hantera inställningar hantera inställningar7.3 spara inställningar återställ inställningar Här kan du hantera (spara till eller hämta från) samtliga menyinställningar (användar- respektive servicemenyerna) i med ett USB-minne. Via "spara inställningar" sparar du ner menyinställningarna till USB-minnet för att kunna återställa senare eller för att kopiera inställningarna till en annan. När du sparar ner menyinställningarna till USBminnet ersätter du eventuella tidigare sparade inställningar på USB-minnet. Via "återställ inställningar" återställs samtliga menyinställningarna från USB-minnet. Återställning av menyinställningarna från USBminnet går inte att ångra. Kapitel 9 Service 59

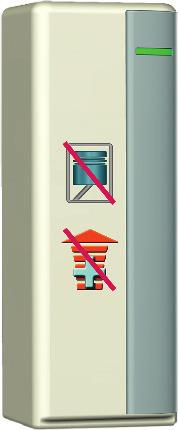

60 10 Komfortstörning I de allra flesta fall märker elpannan/inomhusmodulen av en driftstörning (en driftstörning kan leda till störning av komforten) och visar detta med larm och instruktioner om åtgärd i displayen. Info-meny elpanna/inomhusmodul Under meny 3.1 i värmepumpens menysystem finns alla värmepumpens mätvärden samlade. tt titta igenom värdena i denna meny kan ofta underlätta att hitta felkällan. Se hjälpmeny eller användarhandbok för mer information om meny 3.1. Under meny 3.1 i elpannan/inomhusmodulens menysystem finns alla elpannans/inomhusmodulens mätvärden samlade. tt titta igenom värdena i denna meny kan ofta underlätta att hitta felkällan. larm Lågtryckslarm TÄNK PÅ! tt välja hjälpdrift är inte samma sak som att rätta till problemet som orsakade larmet. Statuslampan kommer därför fortsätta att lysa rött. Felsökning Om driftstörningen inte visas i displayen kan följande tips användas: Grundläggande åtgärder Börja med att kontrollera följande saker: Strömställarens (SF1) läge. Bostadens grupp- och huvudsäkringar. Bostadens jordfelsbrytare. Inomhusmodulens automatsäkring (F1). Inomhusmodulens temperaturbegränsare (FD1). Korrekt inställd effektvakt (om den är installerad). info / åtgärd återställ larm hjälpdrift Vid larm har en driftstörning av något slag uppstått, vilket visas genom att statuslampan inte längre lyser med ett fast grönt sken utan istället lyser med ett fast rött sken. Dessutom visas en larmklocka i informationsfönstret. Larm Vid larm med röd statuslampa har det inträffat en driftstörning som elpannan/inomhusmodulen inte kan åtgärda själv. I displayen kan du, genom att vrida på manöverratten och trycka på OK-knappen, se vilken typ av larm det är samt återställa larmet. Du kan även välja att sätta elpannan/inomhusmodulen i hjälpdrift. info/åtgärd Här kan du läsa vad larmet beror på och få tips på vad du kan göra för att rätta till problemet som orsakade larmet. återställlarm I många fall räcker det att välja återställ larm för att problemet som orsakade larmet ska rättas till. Om det börja lysa grönt efter du valt återställ larm är larmet borta. Om det fortsätter lysa rött och en meny som heter larm syns i displayen, är problemet som orsakade larmet fortfarande kvar. Om larmet först försvinner och sen återkommer, se avsnitt felsökning (sida 60). hjälpdrift hjälpdrift är en typ av reservläge. Detta innebär att elpannan/inomhusmodulen gör värme och/eller varmvatten trots att det finns någon typ av problem. Detta kan innebära att värmepumpens kompressor inte är i drift. Det är i så fall elpatronen som gör värme och/eller varmvatten. För att kunna välja hjälpdrift måste någon larmåtgärd vara vald i meny Låg temperatur på varmvattnet eller uteblivet varmvatten Stängd eller strypt påfyllningsventil Öppna ventilen. Elpannan/inomhusmodulen i felaktigt driftläge. Om läge "manuellt" är valt, välj till "tillsats". Varmvatten görs med elpannan/inomhusmodulen i "manuellt" läge. Finns ingen elpanna/inomhusmodul måste "tillsats" vara aktiverad. Stor varmvattenåtgång. Vänta tills varmvattnet hunnit värmas upp. Tillfälligt ökad varmvattenkapacitet (tillfällig lyx) kan aktiveras i meny 2.1. För låg varmvatteninställning. Gå in i meny 2.2 och välj ett högre komfortläge. Låg varmvattenåtgång veckan innan när "Smart Control" funktionen är aktiv. Om varmvattenåtgången varit låg kommer producera mindre varmvatten än normalt. Starta om produkten. Semesterläge valt. vaktivera semesterläget. Låg rumstemperatur Stängda termostater i flera rum. Elpannan/inomhusmodulen i felaktigt driftläge. Gå in i meny 4.2. Om läge "auto" är valt, välj ett högre värde på "stopp av värme" i meny Om läge "manuellt" är valt, välj till "värme". Skulle inte det räcka, välj då även till "tillsats". 60 Kapitel 10 Komfortstörning

61 För lågt inställt värde på värmeautomatiken. Gå in i meny 1.1 "temperatur" och justera upp förskjutningen av värmekurvan. Om rumstemperaturen endast är låg vid kall väderlek kan kurvlutningen i meny "värmekurva" behöva justeras upp. "Semesterläge" aktiverat i meny 4.7. Gå in i meny 4.7 och välj "Från". Extern kontakt för ändring av rumsvärme aktiverad. Kontrollera eventuella externa kontakter. Luft i klimatsystemet. vlufta klimatsystemet (se sidan 34) (QM20), (QM32) till klimatsystemet. Stängda ventiler (QM40), (QM41) till klimatsystemet. Hög rumstemperatur För högt inställt värde på värmeautomatiken. Gå in i meny 1.1 (temperatur) och justera ner förskjutningen av värmekurvan. Om rumstemperaturen endast är hög vid kall väderlek kan kurvlutningen i meny (värmekurva) behöva justeras ner. Extern kontakt för ändring av rumsvärme aktiverad. Kontrollera eventuella externa kontakter. Lågt systemtryck För lite vatten i klimatsystemet. Fyll på vatten i klimatsystemet och titta efter eventuella läckor (se sida 34). Luft/vatten-värmepumpens kompressor startar inte Det finns inget värmebehov. kallar varken på värme eller varmvatten. Larm utlöst. tillfälligt blockerad, se meny 3.2 kompressor information. Kapitel 10 Komfortstörning 61

62 11 Tillbehör *Tillbehöret kräver att NIBE luftvattenvärmepump är installerad. Mer info och bilder finns på ktiv kyla CS 310* CS 310 är ett tillbehör som möjliggör för att styra produktion av kyla. rt nr RSK nr Energimätarsats EMK 300* Detta tillbehör monteras externt och används för att mäta mängden energi levererar till pool, varmvatten och värme / kyla till huset. Detta tillbehör används om energimätning av pool eller 4-rörskyla önskas. rt nr Extern eltillsats ELK ELK15 15 kw, 3 x 400 V rt nr Extra shuntgrupp ECS 40/ECS 41 Detta tillbehör används då installeras i hus med två eller flera värmesystem som kräver olika framledningstemperaturer. ECS40(Max80m²) rt nr ECS41(ca80-250m²) rt nr Frånluftsvärmepump F135* F135 är en frånluftsvärmepump speciellt framtagen för att kombinera återvinning av mekanisk frånluft med luft-vatten inomhusmoduler, exempelvis VVM. Inomhusmodulen styr F135. rt nr RSK nr Fuktmätare HTS 40 Detta tillbehör används för att redovisa samt reglera luftfuktighet och temperaturer i både värme- och kyldrift. rt nr Förhöjningsfot EF 45 Detta tillbehör används för att skapa ett större kopplingsutrymme under. rt nr Hjälprelä HR 10 Hjälprelä HR 10 används för att styra externa 1- till 3-faslaster som t.ex oljebrännare, elpatroner och pumpar. rt nr Kommunikationsmodul MODBUS 40 MODBUS 40 gör att styrning och övervakning av kan göras med en DUC (dataundercentral) i fastigheter. Kommunikationen sker då med hjälp av MODBUS-RTU. rt nr Kommunikationsmodul SMS 40 I de fall då internetuppkoppling saknas kan du med hjälp av tillbehöret SMS 40 styra via SMS. rt nr Luft/vatten-värmepump NIBESPLITHBS05 MS 10-8 rt nr RSK nr F2040 F rt nr RSK nr F2120 F x230V rt nr RSK nr F x400V rt nr RSK nr F x400V rt nr RSK nr HBS rt nr RSK nr Pooluppvärmning POOL 310* POOL 310 är ett tillbehör för att möjliggöra pooluppvärming med. rt nr RSK nr Rumsenhet RMU 40 RMU 40 gör att styrning och övervakning av kan göras i en annan del av bostaden än där den är placerad. rt nr Kapitel 11 Tillbehör

63 Solcellspaket NIBE PV Solcellspaket med extremt lång livslängd som används för att producera din egen el. 3kW 6kW 9kW 10 Solcellspaneler 20 Solcellspaneler 30 Solcellspaneler 12kW 40 Solcellspaneler 21kW 70 Solcellspaneler Tillbehörskort XC 40 Tillbehörskort krävs om stegstyrd tillsats (t.ex. extern elpanna) eller om shuntstyrd tillsats (t.ex. ved-/olje-/gas-/pelletspanna) ska anslutas till. Tillbehörskort krävs även om t.ex. en extern cirkulationspump ska anslutas till samtidigt som indikering av summalarm är aktiverat. rt nr Utjämningskärl UKV UKV40 rt nr RSK nr UKV 500 rt nr UKV 100 rt nr RSK nr UKV200Kyla rt nr UKV300Kyla rt nr Ventilationsvärmeväxlare Detta tillbehör används för att tillföra bostaden energi som återvunnits ur ventilationsluften. Enheten ventilerar huset och värmer vid behov tilluften. ERS rt nr RSK nr Överskåp Överskåp som döljer eventuella rör. Höjd245mm Höjd mm rt nr Höjd345mm rt nr rt nr Kapitel 11 Tillbehör 63

64 12 Tekniskauppgifter Mått och avsättningskoordinater Kapitel 12 Tekniska uppgifter

65 Tekniska data 3x400V 3x400V IP21 Kompatibla utedelar Tillsatseffekt Elektrisk data Märkspänning Max driftström Rekomenderad avsäkring Effekt, GP1 IP-klass Värmebärarkrets Energiklass, GP1 Max systemtryck värmebärare Min flöde Max VB-temp Röranslutningar Värmebärare Varmvattenanslutning Kallvattenanslutning Värmepumpsanslutningar F / F / F / NIBE MS HBS05-12 kw 9 W MPa liter/h C mm mm mm mm 400V 3N~50Hz IP 21 lågenergi 0,25 (2,5 bar) Ø22 Ø22 Ø22 Ø22 Övrigt Inomhusmodul Volym varmvattenberedare Max tillåtet tryck, varmvattenberedare vsäkringstryck, varmvattenberedare Max tillåtet tryck i inomhusmodul l MPa (bar) MPa (bar) MPa (bar) 180 1,0 (10 bar) 0,9 (9 bar) 0,25 (2,5 bar) 187 Tappvolym 40 C vid Eko-komfort l Kapacitetvarmvattenberedning EnligtEN16147 Tappvolym 40 C vid Normal-komfort l 212 Tappvolym 40 C vid Lyx-komfort Mått och vikt l 231 Bredd mm 596 Djup mm 599 Höjd (utan ställfot) mm 1475 Höjd (med ställfot) mm Erforderlig reshöjd mm 1550 Vikt (exklusive emballage och utan vatten) kg 130 rtikelnummer RSK nr Kapitel 12 Tekniska uppgifter 65

66 Energimärkning Informationsblad Tillverkare Modell Deklarerad tapprofil varmvattenberedning Effektivitetsklass rumsuppvärmning Effektivitetsklass varmvattenberedning Nominell värmeeffekt (Pdesignh) Årlig energiförbrukning rumsuppvärmning Årlig energiförbrukning varmvattenberedning Säsongsmedelverkningsgrad rumsuppvärmning Energieffektivitet varmvattenberedning Ljudeffektnivå L W inomhus kw kwh kwh % % db NIBE XL D C Data för systemets energieffektivitet Modell Temperaturregulator, klass Temperaturregulator, bidrag till effektivitet Systemets säsongsmedelverkningsgrad rumsuppvärmning Systemets effektivitetsklass rumsuppvärmning % % VI 4 40 D Redovisad effektivitet för systemet tar även hänsyn till dess temperaturregulator. Om systemet kompletteras med extern tillsatspanna eller solvärme ska den totala effektiviteten för systemet räknas om. Teknisk dokumentation Modell Kondenserande panna Lågtemperatur-panna Panna av typ B11 Kraftvärmepanna Panna med inbyggd tappvarmvattenberedning Nominell avgiven värmeeffekt Prated För pannor för central rumsuppvärmning och pannor med inbyggd tappvarmvattenberedning: Nyttiggjord avgiven värme Vid nominell avgiven värmeeffekt och högtemperaturdrift Vid 30 % av nominell avgiven värmeeffekt och lågtemperaturdrift P 4 P 1 Ja Ja Ja Ja Ja 9 9 Nej Nej Nej Nej Nej kw kw kw Säsongsmedelverkningsgrad för rumsuppvärmning För pannor för central rumsuppvärmning och pannor med inbyggd tappvarmvattenberedning: Nyttoverkningsgrad Vid nominell avgiven värmeeffekt och högtemperaturdrift Vid 30 % av nominell avgiven värmeeffekt och lågtemperaturdrift s ,5 % % % Tillsatselförbrukning Vid full belastning Vid delbelastning Standbyläge elmax elmin P SB 0,005 kw kw kw Övriga poster Varmhållningsförlust Tändbrännarens energiförbrukning Årlig energiförbrukning Ljudeffektnivå, inomhus P stby P ign Q HE L W 0, kw kw kwh db För pannor med inbyggd tappvarmvattenberedning Deklarerad tapprofil varmvattenberedning Daglig energiförbrukning Q elec Årlig energiförbrukning EC XL 22, kwh kwh Energieffektivitet varmvattenberedning Daglig bränsleförbrukning Årlig bränsleförbrukning wh Q fuel FC 40 % kwh GJ 66 Kapitel 12 Tekniska uppgifter

67 Elschema,3x400V MJN Production MJN WIRING DIGRM ELSCHEM Part Specification Sheet Page 2/6 Created: :47 Kapitel 12 Tekniska uppgifter 67

68 0.001 MJN Production MJN WIRING DIGRM ELSCHEM Part Specification Sheet Page 3/6 Created: :47 68 Kapitel 12 Tekniska uppgifter

69 0.001 MJN Production MJN WIRING DIGRM ELSCHEM Part Specification Sheet Page 4/6 Created: :47 Kapitel 12 Tekniska uppgifter 69

70 0.001 MJN Production MJN WIRING DIGRM ELSCHEM Part Specification Sheet Page 5/6 Created: :47 70 Kapitel 12 Tekniska uppgifter

71 0.001 MJN Production MJN WIRING DIGRM ELSCHEM Part Specification Sheet Page 6/6 Created: :47 Kapitel 12 Tekniska uppgifter 71

72 72 13 Sakregister Sakregister nslutningar, 26 nslutning av strömkännare, 30 nslutning av tillbehör, 33 nslutningsmöjligheter Möjliga val för UX-ingångar, 30 nvända det virtuella tangentbord, 42 utomatsäkring, 23 vluftning av klimatsystemet, 34 vtappning av klimatsystemet, 34 B Bakåt-knapp, 40 Bipackade komponenter, 7 Bläddra mellan fönster, 42 D Data för temperaturgivare, 57 Demontering av luckor, 8 Demontering lucka, elpatronkort, 24 Demontering lucka, grundkort, 24 Demontering lucka, ingångskort, 24 Display, 40 Displayenhet, 40 Bakåt-knapp, 40 Display, 40 Manöverratt, 40 OK-knapp, 40 Statuslampa, 40 Strömställare, 40 E Efterjustering, luftning, 36 Elinkopplingar, 23, 27 llmänt, 23 nslutningar, 26 nslutning av tillbehör, 33 utomatsäkring, 23 Demontering lucka, elpatronkort, 24 Demontering lucka, grundkort, 24 Demontering lucka, ingångskort, 24 Effektvakt, 30 Eltillsats - maximal effekt, 28 Externa anslutningsmöjligheter, 30 Inställningar, 28 Kabellåsning, 25 Kommunikation, 27 Kraftanslutning, 26 Rumsgivare, 26 Temperaturbegränsare, 23 Utegivare, 26 Åtkomlighet, elkoppling, 24 Elschema, 3 x 400 V, 67 Eltillsats - maximal effekt, 28 Elpatronens elsteg, 28 Energimärkning, 66 Data för systemets energieffektivitet, 66 Informationsblad, 66 Teknisk dokumentation, 66 Externa anslutningsmöjligheter, 30 Kontakt för "SG ready", 31 Kontakt för +djust, 32 Kontakt för aktivering av "extern justering", 31 Kontakt för aktivering av "tillfällig lyx", 31 Kontakt för extern blockering av tillsats eller kompressor, 31 Kontakt för extern blockering av varmvatten, 32 Kontakt för extern blockering av värme, 31 Kontakt för extern tariffblockering, 31 Kapitel 13 Sakregister Kontakt för externt larm (NC), 31 Kontakt för externt larm (NO), 31 Möjliga val för UX-utgång (potentialfritt växlande relä), 32 Temperaturgivare, kyla/värme, 30 F Felsökning, 60 Förberedelser, 34 Förtryck, 11 G Garanti-information, 5 H Hantera larm, 60 Hjälpmeny, 35, 43 I Igångkörning och justering, 34 Efterjustering, luftning, 36 Förberedelser, 34 Igångkörning utan värmepump, 36 Inställning av kyl-/värmekurva, 37 Inställning av varmvattencirkulation, 39 Pool, 39 Påfyllning och luftning, 34 SG Ready, 39 Startguide, 35 Uppstart och kontroll, 35 Igångkörning utan värmepump, 36 Inkoppling av CS 310, 19 Inkoppling av EMK 300, 19 Inkoppling av extern eltillsats, 18 Inkoppling av extern värmekälla, 18 Inkoppling av kall- och varmvatten, 17 Inkoppling av klimatsystem, 17 Inkoppling av pool, Inkoppling som elpanna, 17 Inkoppling till värmepump, 17 Inomhusmodulens konstruktion, 9 Installationsalternativ, 15 Extra varmvattenberedare, 15 Inkoppling av CS 310, 19 Inkoppling av EMK 300, 19 Inkoppling av extern eltillsats, 18 Inkoppling av extern värmekälla, 18 Inkoppling av kall- och varmvatten, 17 Inkoppling av klimatsystem, 17 Inkoppling av pool, Inkoppling som elpanna, 17 Inkoppling till värmepump, 17 Två eller flera klimatsystem, 18 Varmvattenberedare med elpatron, 15 Installationskontroll, 6 Installationsutrymme, 7 Inställningar, 28 Reservläge, 28 Inställning av kyl-/värmekurva, 37 Inställning av varmvattencirkulation, 39 K Kabellåsning, 25 Komfortstörning, 60 Felsökning, 60 Hantera larm, 60 Larm, 60 Kontakt för "SG ready", 31 Kontakt för +djust, 32 Kontakt för aktivering av "extern justering", 31 Kontakt för aktivering av "tillfällig lyx", 31

73 Kontakt för extern blockering av tillsats eller kompressor, 31 Kontakt för extern blockering av värme, Kontakt för extern tariffblockering, 31 Kontakt för externt larm (NC), 31 Kontakt för externt larm (NO), 31 Kraftanslutning, 26 L Landsspecifik information, 5 Larm, 60 Leverans och hantering, 7 Bipackade komponenter, 7 Demontering av luckor, 8 Installationsutrymme, 7 Transport, 7 Uppställning, 7 M Manöverratt, 40 Manövrering, 41 Meny 5 - SERVICE, 47 Menysystem, 41 nvända det virtuella tangentbord, 42 Bläddra mellan fönster, 42 Hjälpmeny, 35, 43 Manövrering, 41 Ställa in ett värde, 42 Välja alternativ, 42 Välja meny, 41 Mått och avsättningskoordinater, 64 Mått och röranslutningar, 13 Märkning, 4 Möjliga val för UX-ingångar, 30 Möjliga val för UX-utgång (potentialfritt växlande relä), 32 O OK-knapp, 40 P Pool, 39 Pumphastighet, 36 Påfyllning av, 34 Påfyllning av varmvattenberedare, 34 Påfyllning och luftning, 34 vluftning av klimatsystemet, 34 vtappning av klimatsystemet, 34 Påfyllning av, 34 Påfyllning av varmvattenberedare, 34 R Reservläge, 28, 56 Effekt i reservläge, 28 Rumsgivare, 26 Röranslutningar, 11 llmänt röranslutningar, 11 Installationsalternativ, 15 Mått och röranslutningar, 13 Pann- och radiatorvolym, 11 Symbolnyckel, 12 Systemprincip, 11 S Serienummer, 4 Service, 56 Serviceåtgärder, 56 Serviceåtgärder, 56 Data för temperaturgivare, 57 Reservläge, 56 Tömning av klimatsystemet, 56 Tömning av varmvattenberedaren, 56 USB-serviceuttag, 57 SG Ready, 39 Startguide, 35 Statuslampa, 40 Strömställare, 40 Styrning, 40, 44 Styrning - Introduktion, 40 Styrning - Menyer, 44 Styrning - Introduktion, 40 Displayenhet, 40 Menysystem, 41 Styrning - Menyer, 44 Meny 5 - SERVICE, 47 Ställa in ett värde, 42 Symboler på, 4 Systemprincip, 11 Säkerhetsinformation, 4 Garanti- och försäkringsinformation, 5 Installationskontroll, 6 Märkning, 4 Serienummer, 4 Symboler på, 4 T Tekniska data, 65 Tekniska uppgifter, 64 Elschema, 3 x 400V, 67 Mått och avsättningskoordinater, 64 Tekniska data, 65 Temperaturbegränsare, 23 Återställning, 24 Temperaturgivare, kyla/värme, 30 Tillbehör, 62 Transport, 7 Två eller flera klimatsystem, 18 Tömning av klimatsystemet, 56 Tömning av varmvattenberedaren, 56 U Uppstart och kontroll, 35 Pumphastighet, 36 Uppställning, 7 USB-serviceuttag, 57 Utegivare, 26 V Viktig information, 4 Landsspecifik information, 5 Säkerhetsinformation, 4 Återvinning, 4 Välja alternativ, 42 Välja meny, 41 Å Åtkomlighet, elkoppling, 24 Kapitel 13 Sakregister 73

74

75 Kontaktinformation T CH CZ DE DK FI FR GB NL NO PL RU SE KNVEnergietechnikGmbH, Gahberggasse 11, T-4861 Schörfling Tel: +43 (0) mail@knv.at NIBE Wärmetechnik c/o ait Schweiz G, Industriepark, CH-6246 ltishofen Tel: info@nibe.ch DruzstevnizavodyDrazices.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: nibe@nibe.cz NIBESystemtechnikGmbH, m Reiherpfahl 3, Celle Tel: +49 (0) info@nibe.de VølundVarmeteknik/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: info@volundvt.dk NIBEEnergySystemsOY, Juurakkotie 3, Vantaa Tel: +358 (0) info@nibe.fi NIBEEnergySystemsFranceSarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : info@nibe.fr NIBEEnergySystemsLtd, 3C Broom Business Park, Bridge Way, S419QG Chesterfield Tel: +44 (0) info@nibe.co.uk NIBEEnergietechniekB.V., Postbus 634, NL 4900 P Oosterhout Tel: info@nibenl.nl BKS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel: post@abkklima.no NIBE-BIWRSp.zo.o. leja Jana Pawła II 57, BILYSTOK Tel: +48 (0) sekretariat@biawar.com.pl "EVN" 17, per. Boynovskiy, RU Nizhny Novgorod Tel: kuzmin@evan.ru NIBEBSweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46 (0) info@nibe.se För länder som inte nämns i denna lista, kontakta NIBE Sverige eller kontrollera för mer information.

76 WS name: -Gemensamt WS version: a397 (working edition) Publish date: :43 NIBE B Sweden Hannabadsvägen 5 Box 14 SE Markaryd Phone Telefax info@nibe.se
