1 Anslutning Från förfrågan till färdig anläggning

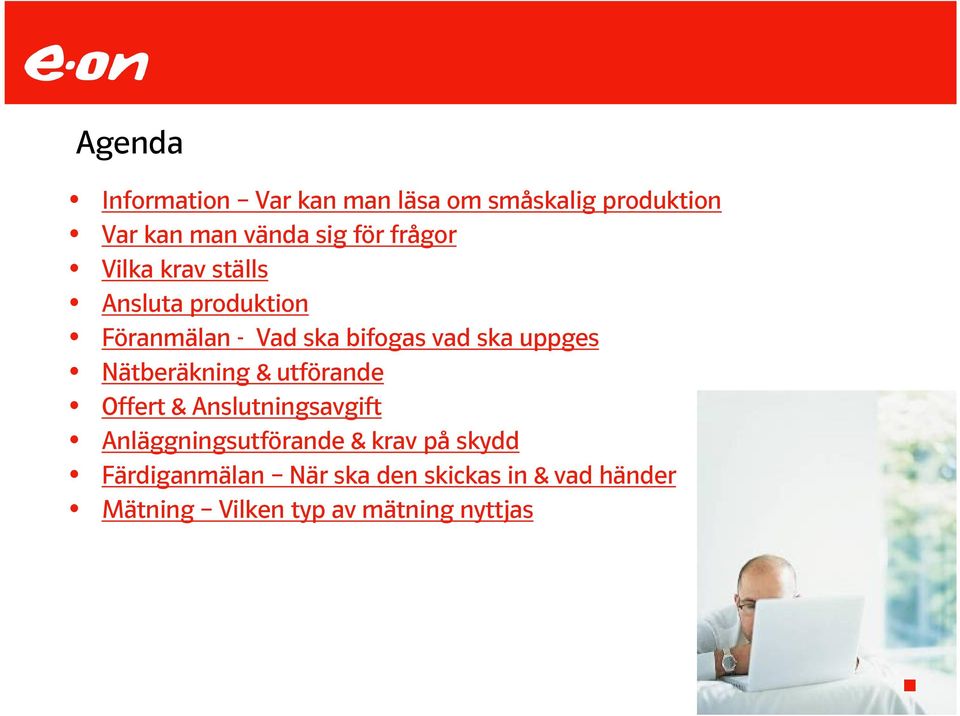

2 Agenda Information Var kan man läsa om småskalig produktion Var kan man vända sig för frågor Vilka krav ställs Ansluta produktion Föranmälan - Vad ska bifogas vad ska uppges Nätberäkning & utförande Offert & Anslutningsavgift Anläggningsutförande & krav på skydd Färdiganmälan När ska den skickas in & vad händer Mätning Vilken typ av mätning nyttjas

3 Information Var kan man läsa om småskalig produktion

4 Kontaktvägar Kund Elinstallatör Kundservice Svarar på enklare frågor Anslutning Svarar på frågor Skriver offert Hanterar föranmälan Webben Information om anslutningsavgift

5 Vilka krav ställs Anmälan till nätbolaget Installationen utföres av behörig elinstallatör Installationen följer Elsäkerhetsverkets föreskrifter gällande starkströmsanläggningar Maximal produktionsförmåga 43,5kW Startströmmen får ej överskrida 1,5 ggr inkommande säkring AMP en Anslutning av Mindre Produktionsanläggningar till elnätet AMP blanketten insändes vid installation av vindkraft CE-märkt produkt gäller för vindkraftverk och solceller

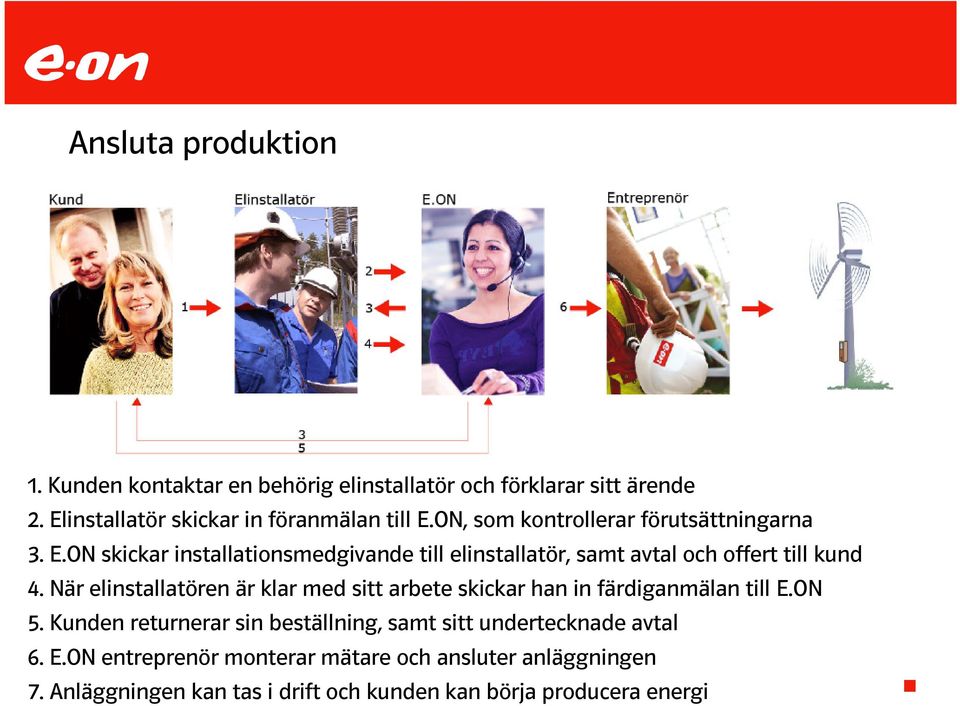

6 Ansluta produktion 1. Kunden kontaktar en behörig elinstallatör och förklarar sitt ärende 2. Elinstallatör skickar in föranmälan till E.ON, som kontrollerar förutsättningarna 3. E.ON skickar installationsmedgivande till elinstallatör, samt avtal och offert till kund 4. När elinstallatören är klar med sitt arbete skickar han in färdiganmälan till E.ON 5. Kunden returnerar sin beställning, samt sitt undertecknade avtal 6. E.ON entreprenör monterar mätare och ansluter anläggningen 7. Anläggningen kan tas i drift och kunden kan börja producera energi

7 Föranmälan Situationsplan med anslutningspunkten respektive produktionskällan markerad AMP-data bifogas vid vindkraft Enlinjeschema Typ av producent Produktionstyp Maximal produktionseffekt

8 Föranmälan via webben Enklare Fullständig kontroll Pappershanteringen försvinner Snabbare hantering Elektronisk färdiganmälan Färdiganmälan via e-legitimation

9 Nätberäkning och utförande Hur påverkar produktion elnätet Kalkylerar eventuella kostnader för ombyggnad ställer av våra entrepenörer Om AMP-data ej finns Exempel på hur vi gör en AMP-beräkning

10 Hur påverkar produktion elnätet Långsamma spänningsvariationer, effektberoende Snabba spänningsvariationer, flicker -vid start, magnetisering av generatorn -vid drift, tornskugga och vindgradient Över/mellantoner från effektomriktare Risk för ö-nätsdrift Effekt kan matas upp på överliggande nät

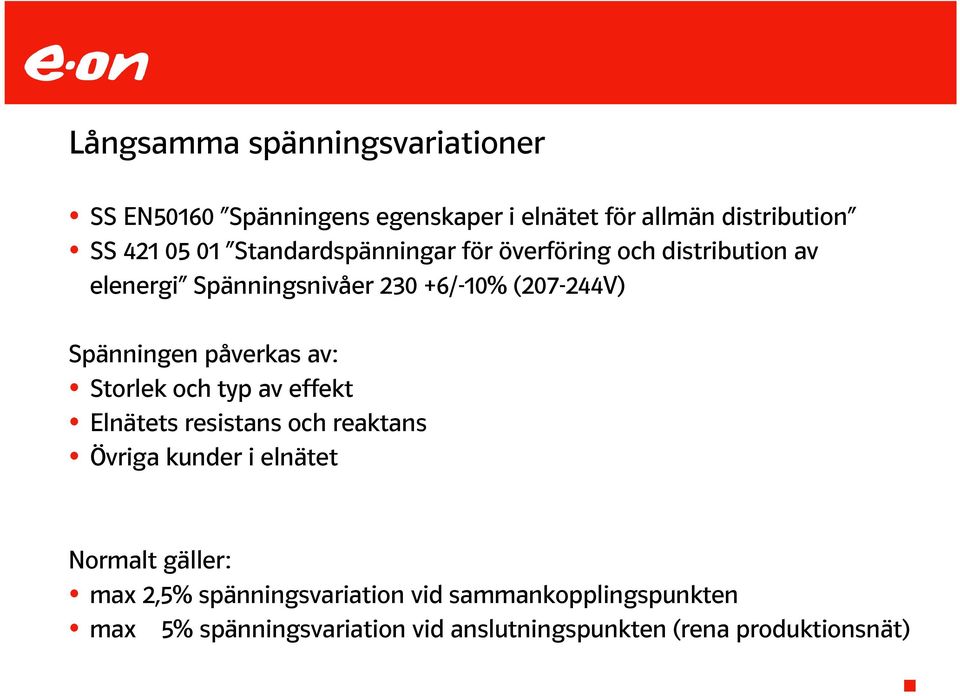

11 Långsamma spänningsvariationer SS EN50160 Spänningens egenskaper i elnätet för allmän distribution SS Standardspänningar för överföring och distribution av elenergi Spänningsnivåer /-10% ( V) Spänningen påverkas av: Storlek och typ av effekt Elnätets resistans och reaktans Övriga kunder i elnätet Normalt gäller: max 2,5% spänningsvariation vid sammankopplingspunkten max 5% spänningsvariation vid anslutningspunkten (rena produktionsnät)

12 Snabba spänningsvariationer-flicker SS EN Elektromagnetisk kompatibilitet (EMC) SS EN (SS ) EMC Påverkas av hur länge mjukstartaren ligger inne och nätets kortslutningsvinkel Flicker vid drift förekommer främst för vindkraftverk med konstant varvtal Direktstartad asynkronmotor (generator) <1,5ggr mätarsäkring Max 4% spänningsdipp i jordkabelnät vid start max 1ggr/h starttid <100ms

13 Över-/mellantoner SS EN Elektromagnetisk kompatibilitet (EMC) SS EN (SS ) EMC E.ONs krav Övertonsordning <11 Max nivå, % av I ref 2,0 Främst från verk med någon typ av frekvensomriktare ,0 0, ,30 >34 0,15

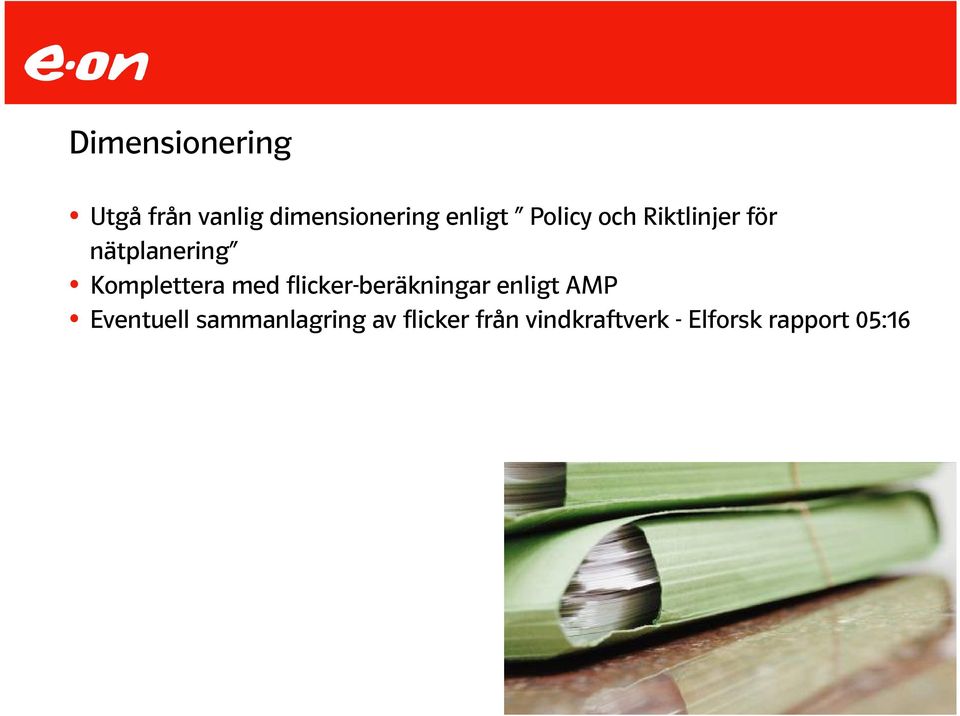

14 Dimensionering Utgå från vanlig dimensionering enligt Policy och Riktlinjer för nätplanering Komplettera med flicker-beräkningar enligt AMP Eventuell sammanlagring av flicker från vindkraftverk - Elforsk rapport 05:16

15 AMP Långsamma spänningsvariationer Standarder och E.ONs Policy SS SS EN Volt (230 +6/-10%) SS Normalt gäller för påverkan från vindkraftverk: max 2,5% spänningsvariation vid sammankopplingspunkten max 5% spänningsvariation vid anslutningspunkten (rena produktionsnät) Större spänningsvariationer kan tillåtas om nätet så medger, dock krävs i sådana fall mycket noggranna spänningsberäkningar och nätstudier.

16 AMP Snabba spänningsvariationer (Flicker) subjektiva intrycket av spänningsfluktuationer i en glödlampa ku (ki) Spänningsändringsfaktor -Magnetisering av generatorn, -startförlopp kf Flickerstegsfaktor -Används för att beräkna flickernivån vid generatorkopplingar -upprepade starter cf Flickerkoefficient, vid drift -Tornskugga, vindgradient Plt>0,25 viktat genomsnitt på 2 timmar från enskild källa (SS EN )

17 räkning enl. AMP AMP-data för vindkraftverket -Pref Referenseffekt -Pmax Max produktion (10min Med.värde) -Sn Generatorns märkeffekt -N 120 Antalet inkopplingar (2h) -ku Spänningsändringsfaktor -kf Flickerstegsfaktor, (generatorinkopp.) -cf Flickerkoefficient, vid drift

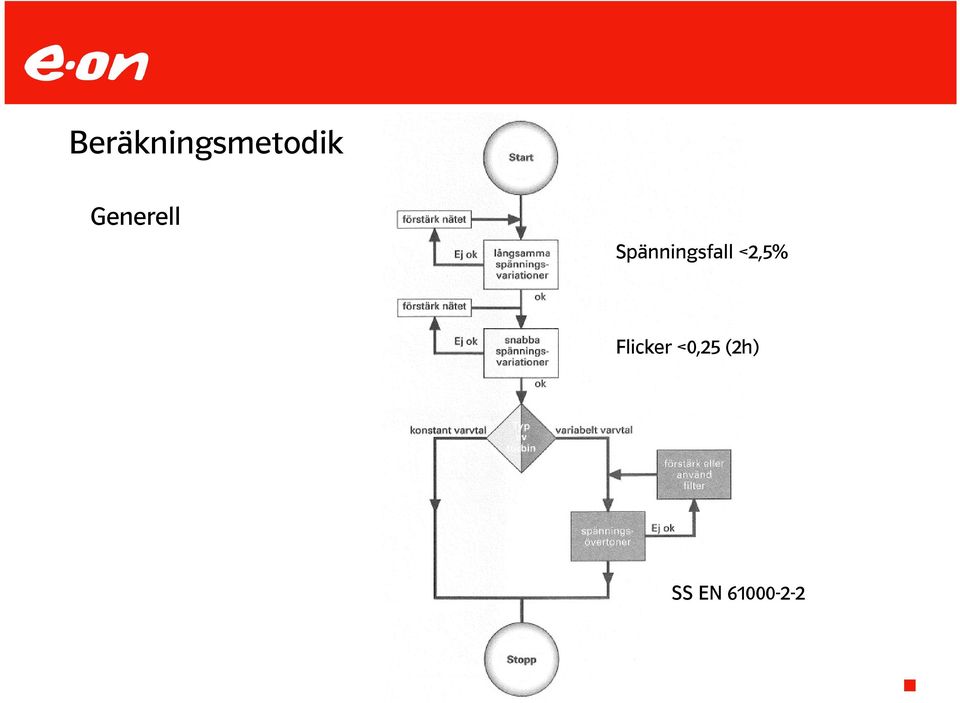

18 räkningsmetodik Generell Spänningsfall <2,5% Flicker <0,25 (2h) SS EN

19 räkningsmetodik Långsamma spänningsvariationer Spänningsfall <2,5%

20 räkningsmetodik Snabba spänningsvariationer Flicker <0,25 (2h)

21 Kalkylerar eventuella kostnader för ombyggnad Kalkylera enligt EBRs kostnadskatalog Förtida dokumentation Eventuella förstärkningar Offertutredning Underlag för beredning

22 ställer av våra entreprenörer E.ON är en beställarorganisation och beställer alla jobb från våra entreprenörer, till exempel E.ON ES, Eltel Networks, med flera

23 Om AMP-data ej finns Antas de rekommenderade värden som finns i AMP K u = 3.0 spänningsändringsfaktor vid inkoppling C f = 20 flickerkoefficient i drift De förstärkningar som krävs för att ansluta vindkraftverket, får då kunden betala fullt

24 AMP-beräkning, Data anslutn.punkt

25 AMP-filen, Data anslutn.punkt

26 AMP-filen, Långsamma sp.variationer

27 AMP-filen Sp. Variation starter

28 AMP-filen Sp.variationer drift

29 Övertoner E.ONs krav Övertonsordning Max nivå, % av I ref <11 2, , , ,30 >34 0,15

30 Offert & Anslutningsavgift 10 eller fler anslutningar inom bestämd radie Utökning, skillnaden mellan obefintlig och ny säkring Förutsätter att tekniska kraven uppfylls

31 Ett exempel på anslutningsavgiften En kund har idag en anslutning på 20A till en villa Kunden tänker sätta upp ett 35kW vindkraftverk Ny 63A säkring erfordras Kunden ligger inom 400m radien Anslutningsavgift för 25A tidigare erlagd Anslutningsavgift för höjningen till 63A från 25A det vill säga kr kr = 9 120kr exkl. moms

32 Anläggningsutförande Nätägare Kund kwh F2 Konsumtion bostad Övervakande skydd Serviskabel F1 G Max 43,5 kw F1 = Servissäkring F2 = Mätarsäkring

33 Krav på skydd Över- underspänningsskydd (trefasiga) Över- underfrekvensskydd Bakeffektskydd Överströmsskydd Vid nätbortfall skall produktionsanläggningen frånkopplas Skydden är krav enligt AMP-boken

34 Färdiganmälan Insändes vid färdig anläggning Färdiganmälan via e-legitimation Tidsbokning mellan E.ONs entreprenör och elinstallatör Utförande i fält, mätarbyte Produktion kan påbörjas Eventuell besiktning

35 Mätning Produktion mätes per timme Egenproducenter mäts per månad Direktmätning En elmätare monteras med mätning i två energiriktningar fintliga elmätare är inte avsedda för produktion Mätarbytet är kostnadsfritt

36 Färdig anläggning Kunden kan börja producera sin egen el Eventuellt säljs överskottet vidare
