1 Vedvärme Vedeldning när den är som enklast Sveriges största sortiment

2 Modern vedeldning är bekväm, elda endast en gång per dygn GLÖM ALLT OM GAMMALDAGS VEDELDNING Med en modern anläggning från Värmebaronen har du jämn temperatur i huset, gott om varmvatten och möjlighet att ansluta andra värmekällor som t ex solfångare, pellets eller värmepump i framtiden. Dessutom värmer du miljövänligt! ELDA ÄVEN I TÄTTBEBYGGT OMRÅDE Med Värmebaronens miljögodkända anläggningar kan du elda även i tättbebyggda områden. Om du eldar på rätt sätt med torr ved så behöver du inte bekymra dig för att irritera dina grannar. Förr pyreldade man för att få veden att räcka länge, nu eldar man för fullt en gång om dagen och lagrar värmen i ackumulatorer. Föroreningar och lukter försvinner. VÄLJ ACKUMULATORTANK MED OMSORG Det finns många olika typer av acktankar på marknaden. De enklaste är i stort sett bara oljefat med anslutningar. Välj istället moderna ackumulatorer. Vår Aqualux Teknik-serie är det bästa och mest flexibla valet. Tankarna är fulla av smarta lösningar för att göra uppvärmningen så enkel och effektiv som möjligt. ETT BRA VAL FÖR FRAMTIDEN Värmebaronens vedpannor är kvalitetsbyggen med noga utprovade material för lång livslängd. Eldstaden är keramisk för de höga temperaturer som krävs för miljövänlig förbränning. De är också marknadens mest lättskötta vedpannor. 2 VÄRMEBARONEN VEDVÄRME

3 koldioxidneutralt LÄTTSKÖTTA OCH EFFEKTIVA PANNOR GER KOLDIOXIDNEUTRAL UPPVÄRMNING Ved är ett biobränsle som i rätt vedpanna och eldat på rätt sätt ger minimal miljöpåverkan. Den koldioxid som frigörs vid förbränningen motsvarar samma mängd av koldioxid som trädet ger ifrån sig när det dör i skogen. SJÄLVKLART MILJÖGODKÄNDA VEDPANNOR Alla Värmebaronens produkter avsedda för biobränsle är testade av Sveriges Tekniska Forskningsinstitut (SP).

4 Vedeldning ger billig villavärme BILLIGASTE SÄTTET ATT VÄRMA VILLAN Utan tvekan är ved det absolut billigaste sättet att värma villan. Har du egen skog eller någon bekant du kan hjälpa i skogen så kan du skaffa gratis ved till liten arbetsinsats. Moderna maskiner gör att årets uppvärmning är fixad på några timmar. Det är vanligt att man slår sig ihop med andra vedeldare och hyr eller köper maskiner tillsammas. Vill du ha det riktigt bekvämt så köp färdigkluven ved. Ved förblir ändå det billigaste uppvärmningssättet. LÅGA UNDERHÅLLSKOSTNADER Försäkringsbolagen gör med jämna mellanrum undersökningar om hållbarhet, livslängd och haverier på värmepannor. I samtliga undersökningar har Värmebaronen klarat sig med mycket goda resultat. Omsorgsfullt materialval och lång erfarenhet skapar robusta produkter utan irriterande småfel. Som i alla vedpannor är keramiken en förbrukningsartikel. I våra pannor består keramiken av olika delar och är billig och enkel att byta när det behövs. TRYGGT MED EN OCH SAMMA TILLVERKARE Självklart kan du kombinera våra vedpannor med ackumulatortankar från andra tillverkare. Vi rekommenderar dock våra egna ackumulatorer. Då vet du att alla delar i din vedanläggning är utprovade tillsammans och fungerar optimalt. 4 VÄRMEBARONEN VEDVÄRME

5 Fem minuter, en gång om dagen SOTA, FYLL OCH TÄND PÅ FEM MINUTER Med våra vedpannor kan du, utan att smutsa ner dig, klara av eldningen på högst fem minuter per dag. På den tiden hinner du sota ur, lägga in ny ved och tända. Du går nöjd från pannrummet med gott samvete, väl medveten om att du inte slarvat med skötseln och att pannan brinner optimalt. Det här är Värmebaronen ensam om att kunna erbjuda på marknaden. Ingen andra vedpannor kommer i närheten av så bekväm skötsel. BEHÅLL ALLTID HÖG VERKNINGSGRAD När du ska välja vedpanna så ska du alltid börja med att se hur man sotar och askar ur. Är det trångt och svårt att komma åt blir skötseln inte gjord och man eldar för kråkorna. Välj Värmebaronen istället, din sotare kommer också att tacka dig, även hans jobb blir lättare. BENSTATIVET SPARAR DIN RYGG När du väljer panna väljer du en kompis du ska ha i många år. Efterhand som du blir äldre kommer du att upptäcka att arbetsställningen blir mer och mer viktig. Tack var benstativet får du en skön arbetsställning och bra arbetshöjd. VÄRMEBARONEN VEDVÄRME 5

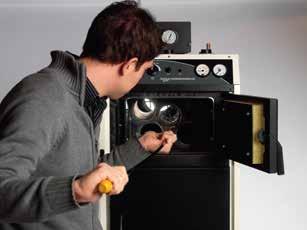

6 Snabb och enkel skötsel LÄTTÅTKOMLIGT På Värmebaronens vedpannor sotas alla kanaler från en och samma lucka på fronten. Alla luckor på pannan har snabbhandtag, inga verktyg krävs. Eftersom rökgaskanalerna är runda så missar man inte några svåråtkomliga hörn vid sotningen. Du står i bekväm arbetsställning och har full kontroll på vad du gör. Att sota rökgaskanalerna tar ungefär en halv minut. Har du turbulatorer i rökkanalerna får du lägga till någon minut innan du är klar. SNABBT, SÄKERT OCH RENT För att man ska slippa ligga på knä och lägga in ved och raka aska så kan man placera pannorna på benstativ. I benstativet finns en praktisk asklåda där man förvarar askan på ett säkert sätt. Askan rakas ur rakt ner i lådan och man slipper smutsa ned sig själv och golvet. Att raka ur askan tar högst en minut. SÅ HÄR ENKELT TÄNDER MAN Att tända pannan går snabbt. Lägg ett litet knippe stickor i botten och fyll sedan hela eldstaden med ved. Med den medföljande gasoltändaren tänder man sedan direkt på c:a en minut. Man får snabbt en bra och miljövänlig förbränning samtidigt som det sparar mycket tid. Dessutom slipper man vänta på glödbädden innan veden kan fyllas på. 6 VÄRMEBARONEN VEDVÄRME

7 Så här är en bra vedpanna uppbyggd: Kylslinga Vridbart rökrör Lättförståelig kontrollpanel Sugande fläkt Enkel sotning framifrån. halvmetersved Mjukt rundade tubrör utan svåråtkomliga hörn gör pannan lättsotad Benstativ sparar rygg och knän. Askan förvaras brandsäkert i asklådan. Snabb tändning med medföljande gasoltändare självklart svensktillverkad! VÄRMEBARONEN VEDVÄRME 7

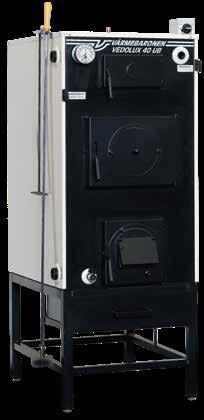

8 Vedpannor självdrag SJÄLVKLART MED SJÄLVDRAG Har du en rejäl skorsten med bra höjd och lämplig diameter på pipan så är valet enkelt utnyttja din fina skorsten och välj en självdragspanna! Är du tveksam så kontakta våra värmerådgivare så hjälper de dig med dina frågor. Dessa pannor är förberedda för Viking Bio pelletsbrännare. Vedolux 40 UB* VEDOLUX 40 UB Självdragspanna med eldstadsdjup på hela 57 centimeter, med god marginal anpassat för halvmetersved. Keramisk eldstad med omvänd förbränning och rejäla luckor som håller pannans livslängd. Enkelt att montera pelletsbrännare. Benstativ är tillbehör. VEDOLUX CU MED VARMVATTENBEREDARE Bästa valet om du har ackumulatortankar utan varmvattenberedare. Vedolux CU har rejäl kopparfodrad beredare, 57 centimeters eldstadsdjup och i övrigt samma konstruktion som Vedolux 40 UB. 2 st uttag för elpatroner. Benstativ finns ej som tillbehör. Enkelt att montera pelletsbrännare. Vedolux CU 8 VÄRMEBARONEN VEDVÄRME

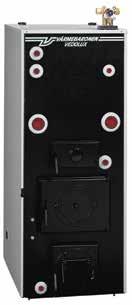

9 Vedpannor sugande fläkt Vedolux 55 Vedolux 30* Vedolux 37* LÄGSTA SKORSTENSKRAVEN Tack vara de inbyggda fläktarna har Vedolux 30/37 och Vedolux 55 några av de absolut lägsta skorstenskraven på marknaden. Har du en skorsten med lågt drag så är därför dessa pannor mycket bra val. Fläkten är av sugande typ vilket eliminerar risken för inrykning. HALVMETERSVED Samtliga pannor är anpassade för halvmetersved. De har inte inbyggd varmvattenberedare så det är viktigt att sådan finns i någon av de ackumulatorer de ska anslutas till. Benstativet (ingår i Vedolux 55 och finns som tillbehör till övriga) har inbyggd asklåda för säker förvaring av askan. SUGANDE FLÄKT Fläkten startas med enkel knapptryckning när du börjar elda. När elden har brunnit ut och slocknat stannar fläkten automatiskt av sig själv. Det är viktigt för att pannan inte ska kylas ner vilket försämrar verkningsgraden. EFFEKT OCH LUCKOR Förutom skillnaden i effekt skiljer sig pannorna genom olika typer av luckor. Vedolux 37/55 har samma typ av luckor som självdragspannorna, med en löstagbar bricka för pelletsbrännare. Vedolux 30 har utbytbara luckor. *Benstativ tillbehör VÄRMEBARONEN VEDVÄRME 9

10 SVENSK DESIGNFULLTRÄFF! Tidningen VVS-Forum

11 Vedolux Lambda Tidlös design har givit prisbelönta Vedoluxserien stor uppmärksamhet på VVS-mässor runt om i världen. Men inte nog med att Vedolux är en fröjd för ögat, tester hos SP, Sveriges Tekniska Forskningsinstitut och tyska TÜF, MILJÖ: Klass 5 Bästa klassen enligt standard 303-5:2012. visar att Vedolux har både verkningsgrad och miljövärden i en klass för sig. Vedolux Lambda tog hem det prestigefyllda priset Design Plus på ISH-mässan i Frankfurt 2013 för innovativ design, hög verkningsgrad, enastående miljövärden och kvalitet i en klass för sig. Utformning och konstruktion ger högsta verkningsgrad och ser till att veden räcker länge samt att det blir långt mellan eldningstillfällena. Vedolux är en riktig VERKNINGSGRAD: 93% kvalitetsprodukt i alla avseenden, stålkvalitet, styrning, service och support. KVALITET IN I MINSTA DETALJ: Vedolux Lambda uppfyller Europas strängaste miljökrav enligt standard 303-5:2012. Testad av SP & TÜF. Listad på BAFA-listan. Handtag Roster Display Miljöklassad Beställ separat katalog!

12 Vanligt vatten lagrar värmen HJÄRTAT I DITT VÄRMESYSTEM Den sköna värmen från din vedpanna lagras i en eller flera ackumulatortankar. Dessa tankar kan innehålla flera tusen liter vatten beroende på husets värmebehov. Ackumulatorerna kan också lagra värme från andra värmekällor som t ex solfångare, pellets eller värmepump. MILJÖVÄNLIG OCH BEKVÄMT En modern vedpanna eldas alltid med full effekt, det gör att man får en bra förbränning och minimal miljöpåverkan. En styrning ser till att ackumulatorerna laddas optimalt. Då blir det långt mellan eldningstillfällena.

13 anslutning varmvatten anslutning värme uttag för elpatron tubrör (rökgaser) 500 liter vatten 500 liter vatten utrymme för ved beredare ack-styrning brännkammare tekniktank slavtank vedpanna SÅ HÄR FUNGERAR DET Pannans utrymme för ved fylls och veden tänds med den medföljande gasoltändaren. Under vedutrymmet finns en keramisk brännkammare där förbränningen sker genom s.k. omvänd förbränning (lågan brinner neråt). De heta rökgaserna leds till skorstenen via pannans tubrör som i sin tur överför värmen till pannvattnet. Det heta pannvattnet pumpas sedan ut till ackumulatorerna av en ackstyrning. Tankarnas lagrade värme tillgodoser sedan husets värmebehov under c:a ett dygn. I en av tankarna sitter också en varmvattenberedare för dusch och bad. Med rätt ackumulatortank (tekniktank) kan du ansluta olika värmekällor och använda dem efter vad som är lämpligast. Elda med ved på vintern. Har du solfångare så hjälper de till så fort solen ger lite värme. På våren tar du sex månaders ledighet från veden och låter solfångarna sköta värme och varmvatten. Aqualux Teknik-serien. 500, 750 och 1000 liter. Shuntpaket är tillbehör. VÄRMEBARONEN VEDVÄRME 13

14 solfångare acktankar vedpanna Det är tanken som räknas VÄLISOLERADE OCH KOMPAKTA En ackumulator ska vara välisolerad, ta liten plats och framför allt vara så flexibel som möjligt. Det ger dig möjlighet att ansluta olika värmekällor samtidigt som t ex solfångare, pellets och/eller värmepump. Solfångare är ett bra val för alla vedeldare då de kan producera värme och varmvatten under sommarhalvåret. Bekvämt! Värmebaronen erbjuder också enklare ackumulatorer, se vår katalog om ackumulatortankar. Aqualux Teknik Ackumulatorer med solslinga och varmvattenberedare 160 liter DEN OPTIMALA TANKEN FÖR VED/SOL Aqualux Teknik kan hantera flera värmekällor samtidigt med bibehållen skiktning i tanken. Så vitt vi vet är Aqualux Teknik de enda tankar på marknaden som klarar detta. Det gör att du sparar ännu mer pengar på din uppvärmning. Aqualux Teknik har inbyggd solslinga för värmeöverföring från solfångarna. En stor kopparfodrad varmvattenberedare ser till att det finns gott om varmvatten. Acktank CU/UB Enklare tankar med färre anslutningsmöjligheter. 14 VÄRMEBARONEN VEDVÄRME

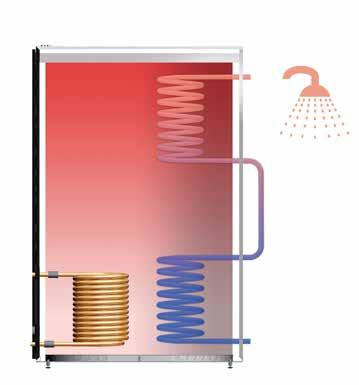

15 Solfångare och vedeldning är en perfekt kombination. Med Aqualux Teknik ackumulatortankar får man ett optimalt utbyte av båda energislagen. Diffusorer och skiktningsplåtar Aqualux Teknik har 15-20% större buffringskapacitet än en bra slingtank och ger varmvatten även när tanken är nästan urladdad. Har man solfångare klarar tanken fler mulna dagar. För vedeldaren betyder det färre eldningstillfällen. Tanken är också okänslig för kalk i vattnet. Traditionell tank med varmvattenslinga En slingtank har sämre förmåga att bereda varmvatten vilket gör att varmvattentemperaturen sjunker på kort tid. Tanken kräver värmetillförsel med tätare intervall, vedeldaren får elda oftare och har man solfångare får det inte vara mulet i flera dagar. Slingan är känslig för kalkhaltigt vatten. VÄRMEBARONEN VEDVÄRME 15

16 Vedeldning och K2 Plus solfångare VILA HALVA ÅRET MED SOLFÅNGARE! Du slipper att tänka på din uppvärmning från april till oktober. För dig som vedeldare är det skönt att slippa planera eldningstillfällen för varmvatten till duschar, bad och disk. K2 SOLFÅNGARSYSTEM MÅNGA FÖRDELAR Gratis energi från solen ger mycket låga värmekostnader Minimerad arbetsinsats, halverad eldningssäsong Ingen påverkan på miljön Enkelt underhåll ger hög komfort GRATIS VARMVATTEN HALVA ÅRET Med rätt dimensionerade solfångare så klarar du dig med endast solfångare för varmvattenproduktion under sommarhalvåret, Det innebär att du inte behöver elda för att få varmvatten. Även i Norrland ger solfångarna värme så Zzzz... att det räcker. Det är viktigt att man låter en yrkesman dimensionera antalet solfångare och storlek på ackumulatorerna. Värmebaronens värmerådgivare hjälper dig. BESTÄLL KATALOG K2 PLUS SOLFÅNGARE Värmebaronens solfångare har en egen katalog som går att beställa eller tanka ner från På websiten hittar du också mer intressant läsning om solvärme, det perfekta komplementet till vedeldning. Januari Februari Mars April Maj Juni Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Elda Elda Elda Sol Sol Sol Med solfångare låter man både sig själv och sin värmeanläggning vila halva året. Självklart kan viloperioden variera med vädret och med typ av hus. 16 VÄRMEBARONEN VEDVÄRME

17 Zzzz... Juli Augusti September Oktober November December Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sön Mån Tis Ons Tor Fre Lör Sol Sol Sol Elda Elda Elda

18 Ved tillbehör ACK VA VARM Tappvarmvattenautomat Komplett enhet för produktion av varmvatten. Ansluts till en ackumulatortank eller en värmepanna. RSK , Art Nr 2952 Benstativ Vedolux 30 RSK , Art Nr 2962 Benstativ Vedolux 37 RSK , Art Nr 2960 Benstativ Vedolux 40 UB RSK , Art Nr 2903 Samtliga inklusive asklåda Ackstyrning 3 RSK , Art Nr 2912 Laddningsautomatik för panna utan varmvattenberedare Ackstyrning 11 RSK , Art Nr 2923 Laddningsautomatik för panna med varmvattenberedare Rökrörsförlängning RSK , Art Nr 2907 Svartlackerad ståltub 1,0 meter 2909 Rökrör nedåt/uppåt RSK , Art Nr 2909 (Kontakta sotare innan nedåtgående montage) Inklusive sotlucka Pelletsluckesats Vedolux 30 RSK , Art Nr 2970 Draglucka 2961 ingår. För pelletsbrännare Draglucka RSK , Art Nr 2910 För pelletseldning Draglucka Vedolux 30/37 Art Nr 2961 Ersätter fläkten vid pelletsdrift Passar Vedolux 55 vid låg skorsten Ventilpaket RSK , Art Nr 2927 Aqualux Teknik, CU & UB. Shuntpaket RSK , Art Nr 2918 Aqualux Teknik Rökrör uppåt RSK , Art Nr 2938 Vedolux CU & UB Rökrör bakåt/uppåt Art Nr 2942 Vedolux 30/37 Turbulatorer Kan höja verkningsgraden på din vedpanna. Kontrollera att skorstensdraget räcker till om du har självdragspanna. Ombyggnadssatser för pelletseldning i äldre pannor finns. Kontakta Värmebaronen. 18 VÄRMEBARONEN VEDVÄRME Med reservation för ev tryck- eller korrekturfel

19 Vedolux 30 A A Anslutning Ø 147,2 inv Minsta avstånd 200 mm, mellan pannans baksida och vägg! Vedolux 30 RSK Vikt tom vattenfylld 290 kg 390 kg Volym 100 liter Beräkningstryck 1,5 bar Max drifttemperatur 110 C Effekt ved: nominell 30, max 33 kw pellet 40 kw Eldstad volym 90 liter djup 550 mm Vedlängd 500 mm Vedinkastlucka b x h 300 x 246 mm Skorstenskrav höjd 3,5 m rökkanal Ø 100 mm drag -10 / -20 Pa Spänning 230V~, 50Hz Fläkt 50 W Kapslingsklass P Hetvattenuttag, stigare, G32 inv. 2. Hetvattenuttag, retur, G32 inv. 3. Rökrör, standard. 4. Anslutningar för kylslinga, ø15 mm CU. 5. Lyft, Expansion, Säkerhetsanslutning, G25 inv. 6. Sugande fläkt 20. Rökrör bakåt/uppåt, tillbehör. Art:nr Benstativ, tillbehör. Komplett leverans Vinkelrökrör Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Elkablage Tillbehör Rökrör bakåt/uppåt (se skiss) Benstativ RSK Pelletsluckesats RSK Med reservation för ev tryck- eller korrekturfel VÄRMEBARONEN VEDVÄRME 19

20 Vedolux Anslutning Ø 147,2 inv , , , , , , Minsta avstånd 200 mm, mellan pannans baksida och vägg! Luckorna levereras högerhängda, men kan vändas så att de blir vänsterhängda. För att kunna vändas måste en plåt på luckan bytas. Vedolux 37 RSK Vikt tom vattenfylld 320 kg 440 kg Volym 120 liter Beräkningstryck 1,5 bar Max drifttemperatur 110 C Effekt ved: nominell 37, max 42 kw pellet 42 kw Eldstad volym 105 liter djup 550 mm Vedlängd 500 mm Vedinkastlucka b x h 290 x 230 mm Skorstenskrav höjd 3,5 m rökkanal Ø 100 mm rökkanal rekommenderat: Ø145 mm drag -10 Pa Spänning 230V~, 50Hz Fläkt 50 W Kapslingsklass P Hetvattenuttag, stigare, G32 inv. 2. Hetvattenuttag, retur, G32 inv. 3. Rökrör, standard. 4. Anslutningar för kylslinga, ø15 mm CU. 5. Lyft, Expansion, Säkerhetsanslutning, G25 inv. 6. Sugande fläkt 20. Rökrör bakåt/uppåt, tillbehör. Art:nr Benstativ, tillbehör. Komplett leverans Vinkelrökrör Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Elkablage Tillbehör Rökrör bakåt/uppåt (se skiss) Benstativ RSK VÄRMEBARONEN VEDVÄRME Med reservation för ev tryck- eller korrekturfel

21 Vedolux ,4 utv 50, ,8 3 8 Rökrör uppåt (tillbehör) Hetvattenuttag, stigare, vänster/höger R32 inv. 2. Hetvatten, retur, vänster/höger R32 inv. 3. Expansions-/säkerhetsledning R32 inv 4. Lyftmuff R25 inv. 5. Muff R15 inv. 6. Muff R20 inv. 7. Muff R15 inv / avtappningsventil. 8. Kylslinga Cu Ø 15 mm. 9. Reglage förbigångsspjäll. 11. Sotningslucka. 12. Vedinkastlucka med täcklock för pelletbrännaruttag 13. Asklucka med draglucka. 14. Asklåda. 15. Benstativ. 16. Justerbara fotbultar. Komplett leverans Vinkelrökrör Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Elkablage Benstativ Tillbehör Rökrör uppåt Art nr: 2937 Minsta avstånd 280 mm, mellan pannans baksida och vägg! Vedolux 55 RSK Vikt tom vattenfylld 476 kg 722 kg Volym 246 liter Beräkningstryck 1,5 bar Max drifttemperatur 110 C Effekt ved: nominell 57,3 kw pellets: 60 kw Eldstad volym 165 liter djup 575 mm Vedlängd 500 mm Spänning Kapslingsklass 230V~, 50Hz IPX1 Rak stålskorsten med diameter 100 mm max rek. höjd 0-2,5 m. Rak stålskorsten med diameter 125 mm max rek. höjd 0-7 m. Rak stålskorsten med diameter 160 mm max rek. höjd 0-Ingen övre gräns. Luckorna levereras högerhängda, men kan vändas så att de blir vänsterhängda. För att kunna vändas måste en plåt på luckan bytas. Med reservation för ev tryck- eller korrekturfel VÄRMEBARONEN VEDVÄRME 21

22 Vedolux 40 UB Vedolux 40 UB RSK Vikt tom vattenfylld 350 kg 483 kg Volym 133 liter Beräkningstryck 1,5 bar Max drifttemperatur 100 C Effekt ved : nominell 35, max 40 kw pellet kw Eldstad volym 120 liter djup 575 mm Vedlängd 500 mm Vedinkastlucka b x h 290 x 230 mm Skorstenskrav höjd 7 m rökkanal Ø 180 mm drag -20 Pa 1. Hetvattenuttag, stigare, G32 inv. 2. Hetvattenuttag, retur, G32 inv. 3. Rökrör, standard. 4. Anslutningar för kylslinga, ø15 mm CU. 5. Lyft, Expansion, Säkerhetsanslutning, G25 inv. 6. Muff, G20 inv. 20a. Rökrör Uppåt, tillbehör. Art:nr 2938 Ø152.4 utv. 20c. Rökrör Nedåt/Uppåt, Ø147.2 inv. tillbehör. Art:nr Benstativ, tillbehör. Komplett leverans Ø175 utv. 180 Ø155INV Rökrör bakåt Ø170 inv. Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Tryck- och temperaturmätare Tillbehör Rökrör flera utföranden Benstativ RSK a 210 Ø152.4 utv. Ø147.2 inv. Ø175 utv. Ø170 inv MIN (155) 295 MAX c Ø155INV MIN (155) 295 MAX 1225 Luckorna levereras högerhängda, men kan vändas så att de blir vänsterhängda. För att kunna vändas måste en plåt på luckan bytas VÄRMEBARONEN VEDVÄRME Med reservation för ev tryck- eller korrekturfel

23 Vedolux CU Vedolux CU RSK Vikt tom vattenfylld 430 kg 775 kg Volym 215 liter Varmvattenberedare 130 liter Beräkningstryck 1,5 bar Max drifttemperatur 95 C Effekt ved : nominell 28, max 35 kw pellet kw el 2x9 kw Eldstad volym 105 liter djup 575 mm Vedlängd 500 mm Vedinkastlucka b x h 290 x 230 mm Skorstenskrav höjd 7 m rökkanal Ø 180 mm drag -20 Pa 1. Framledning, klämring Ø22 mm 2. Returledning, klämring Ø22 mm 3. Lyft, Expansion, Säkerhetsanslutning, G 25/32 inv. 4. Hetvattenuttag, G 32 inv, finns på pannans båda sidor. 5. Inkommande kallvatten, klämring Ø 22 mm. 6. Tappvarmvatten, klämring Ø 22 mm. 9. Muff G 20 inv. Max Ø152.4 dykrörsdjup utv. 100 mm 20a. Rökrör Uppåt, tillbehör. Ø147.2 inv. Art:nr c. Rökrör Nedåt/Uppåt, tillbehör. Art:nr Anslutning G 50 inv Ø175 för utv. elpatron 180 Ø155INV Komplett leverans Ø170 inv. Rökrör bakåt Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Tryck- och temperaturmätare Tillbehör Rökrör flera utföranden a 210 Ø152.4 utv. Ø147.2 inv. Ø175 utv. Ø170 inv MIN (155) 295 MAX c Luckorna levereras högerhängda, men kan vändas så att de blir vänsterhängda. För att kunna vändas måste en plåt på luckan bytas. Med reservation för ev tryck- eller korrekturfel VÄRMEBARONEN VEDVÄRME 23

24 Huvudkontor och modern produktionsanläggning finns i Österslöv, en mil norr om Kristianstad i nordöstra Skåne VI TILLVERKAR ALLA PRODUKTER I VÅR EGEN FABRIK I SVERIGE. Vi på Värmebaronen tycker det är viktigt att ha full kontroll på hela produktionskedjan från ritning till leverans. Vi tycker också det är viktigt att värna om svenska jobb och om vår miljö. Därför är all vår verksamhet förlagd i den lilla byn Österlöv i nordöstra Skåne. Hos Värmebaronen hittar du pellets-, ved- och kombipannor. Dessutom pelletsbrännare, solfångare, elpannor och tillskottsvärme till värmepump. Du ska också veta att hos Värmebaronen får du alltid personlig service av våra värmerådgivare. Du är varmt välkommen att ringa! SVENSKTILLVERKAT VÄRMEBARONEN AB Arkelstorpsvägen Kristianstad. Tel Fax info@varmebaronen.se ÅTERFÖRSÄLJARE: VB InHouse Reklam Med reservation för ändringar, tryck- och korrekturfel
