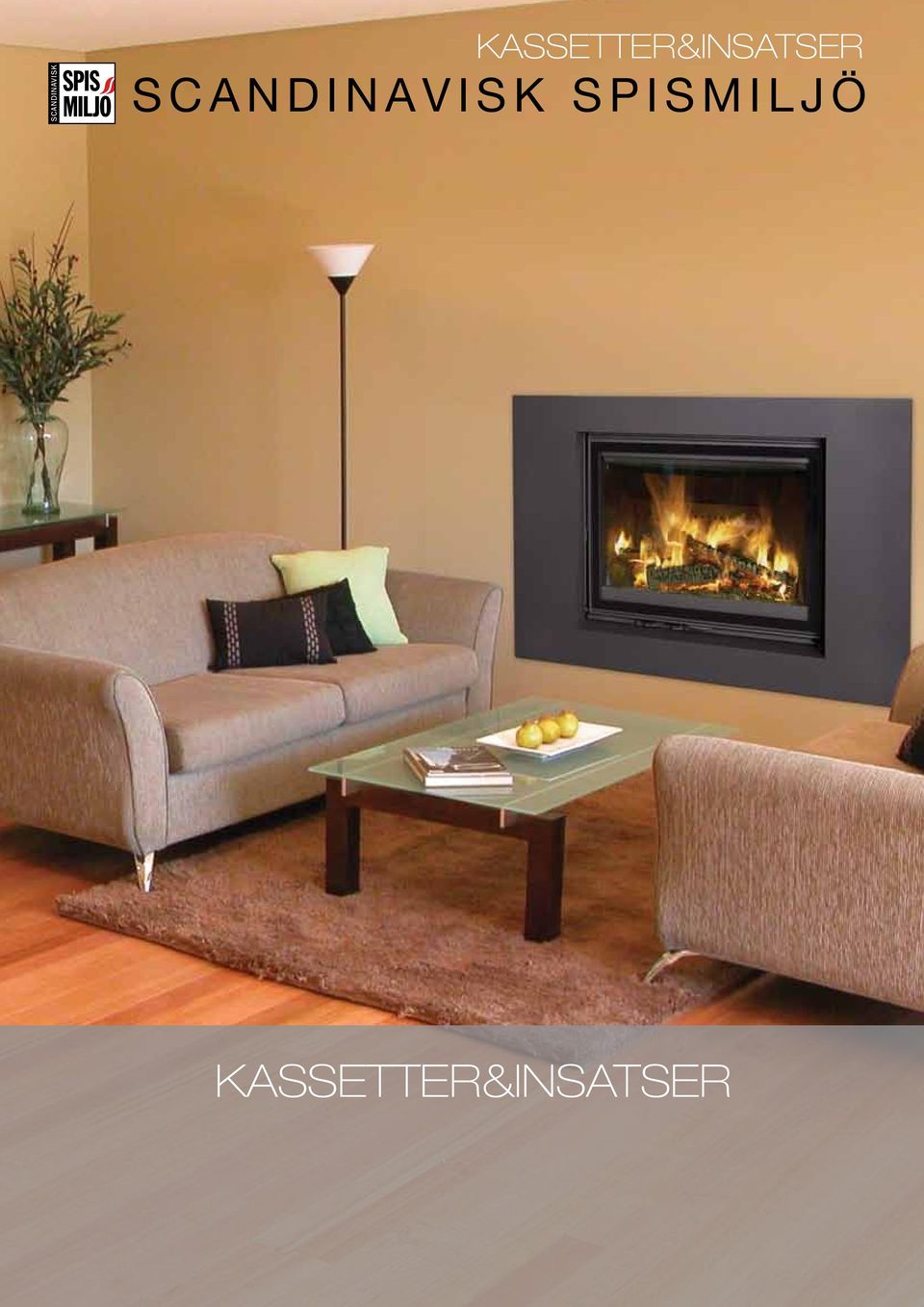

1 KASSETTER&INSATSER SCANDINAVISK SPISMILJÖ KASSETTER&INSATSER

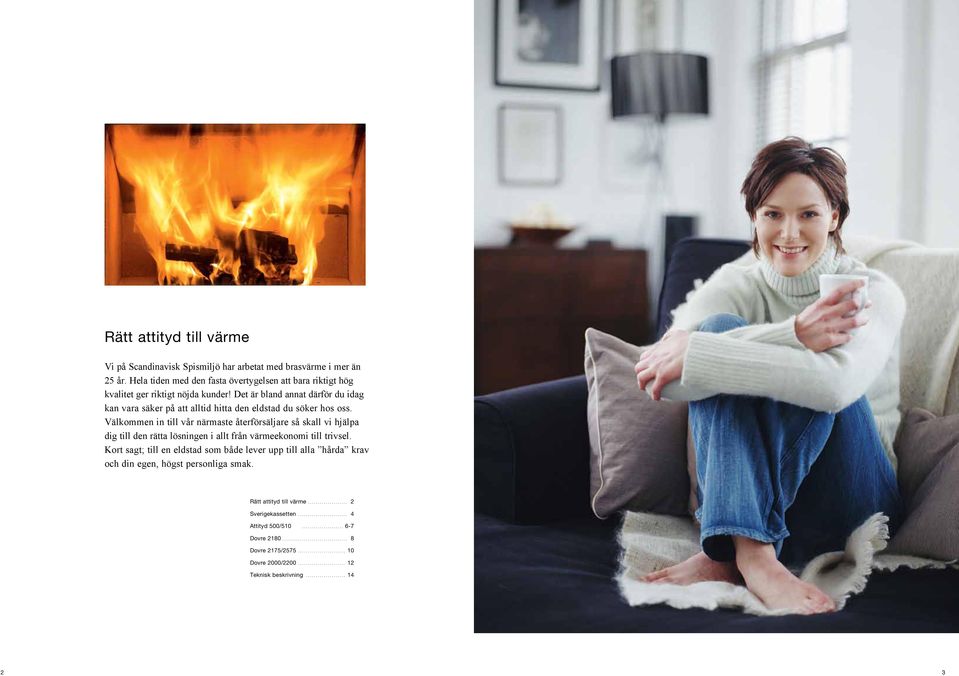

2 Rätt attityd till värme Vi på Scandinavisk Spismiljö har arbetat med brasvärme i mer än 25 år. Hela tiden med den fasta övertygelsen att bara riktigt hög kvalitet ger riktigt nöjda kunder! Det är bland annat därför du idag kan vara säker på att alltid hitta den eldstad du söker hos oss. Välkommen in till vår närmaste återförsäljare så skall vi hjälpa dig till den rätta lösningen i allt från värmeekonomi till trivsel. Kort sagt; till en eldstad som både lever upp till alla hårda krav och din egen, högst personliga smak. Rätt attityd till värme... 2 Sverigekassetten... 4 Attityd 0/ Dovre Dovre 2175/ Dovre 2000/ Teknisk beskrivning

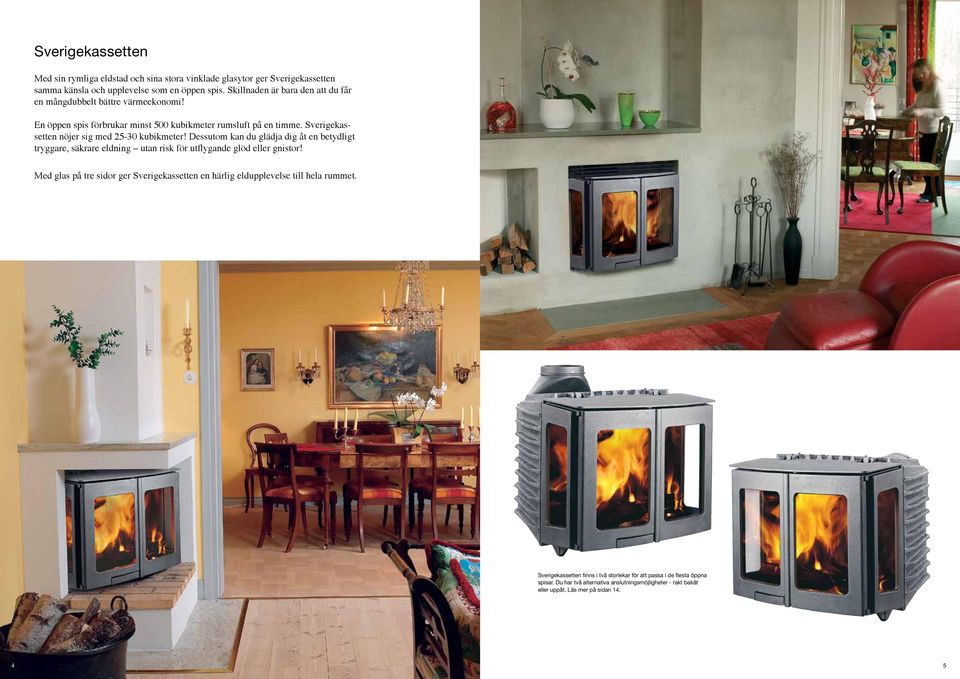

3 Sverigekassetten Med sin rymliga eldstad och sina stora vinklade glasytor ger Sverigekassetten samma känsla och upplevelse som en öppen spis. Skillnaden är bara den att du får en mångdubbelt bättre värmeekonomi! En öppen spis förbrukar minst 0 kubikmeter rumsluft på en timme. Sverigekassetten nöjer sig med kubikmeter! Dessutom kan du glädja dig åt en betydligt tryggare, säkrare eldning utan risk för utflygande glöd eller gnistor! Med glas på tre sidor ger Sverigekassetten en härlig eldupplevelse till hela rummet. Sverigekassetten finns i två storlekar för att passa i de flesta öppna spisar. Du har två alternativa anslutningsmöjligheter - rakt bakåt eller uppåt. Läs mer på sidan

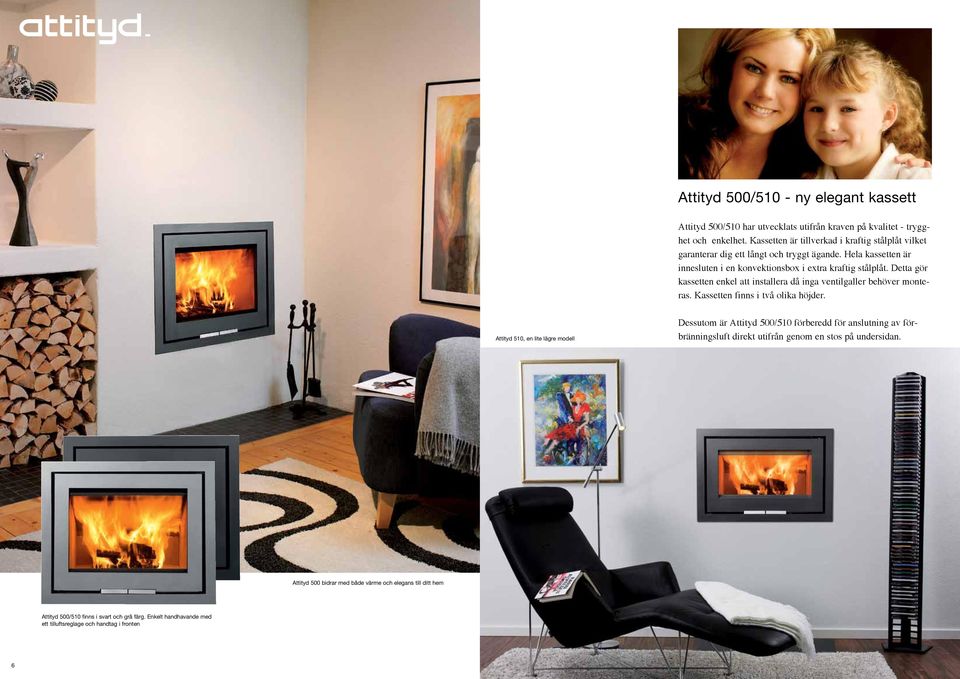

4 Attityd 0/510 - ny elegant kassett Attityd 0/510 har utvecklats utifrån kraven på kvalitet - trygghet och enkelhet. Kassetten är tillverkad i kraftig stålplåt vilket garanterar dig ett långt och tryggt ägande. Hela kassetten är innesluten i en konvektionsbox i extra kraftig stålplåt. Detta gör kassetten enkel att installera då inga ventilgaller behöver monteras. Kassetten finns i två olika höjder. Attityd 510, en lite lägre modell Dessutom är Attityd 0/510 förberedd för anslutning av förbränningsluft direkt utifrån genom en stos på undersidan. Attityd 0 bidrar med både värme och elegans till ditt hem Attityd 0/510 finns i svart och grå färg. Enkelt handhavande med ett tilluftsreglage och handtag i fronten 6 7

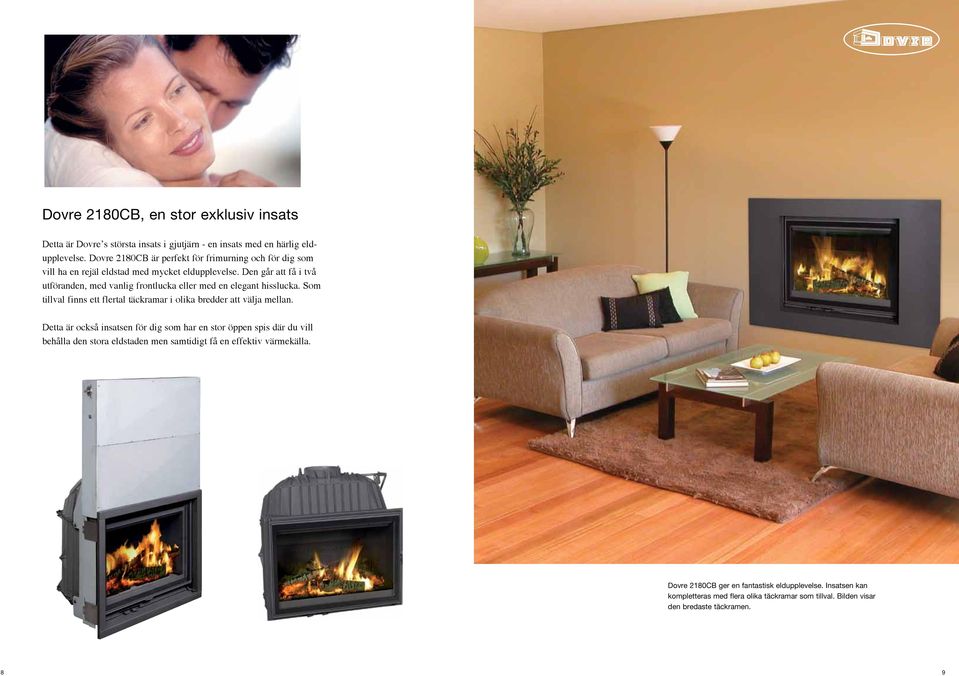

5 Dovre 2180CB, en stor exklusiv insats Detta är Dovre s största insats i gjutjärn - en insats med en härlig eldupplevelse. Dovre 2180CB är perfekt för frimurning och för dig som vill ha en rejäl eldstad med mycket eldupplevelse. Den går att få i två utföranden, med vanlig frontlucka eller med en elegant hisslucka. Som tillval finns ett flertal täckramar i olika bredder att välja mellan. Detta är också insatsen för dig som har en stor öppen spis där du vill behålla den stora eldstaden men samtidigt få en effektiv värmekälla. Dovre 2180CB ger en fantastisk eldupplevelse. Insatsen kan kompletteras med flera olika täckramar som tillval. Bilden visar den bredaste täckramen. 8 9

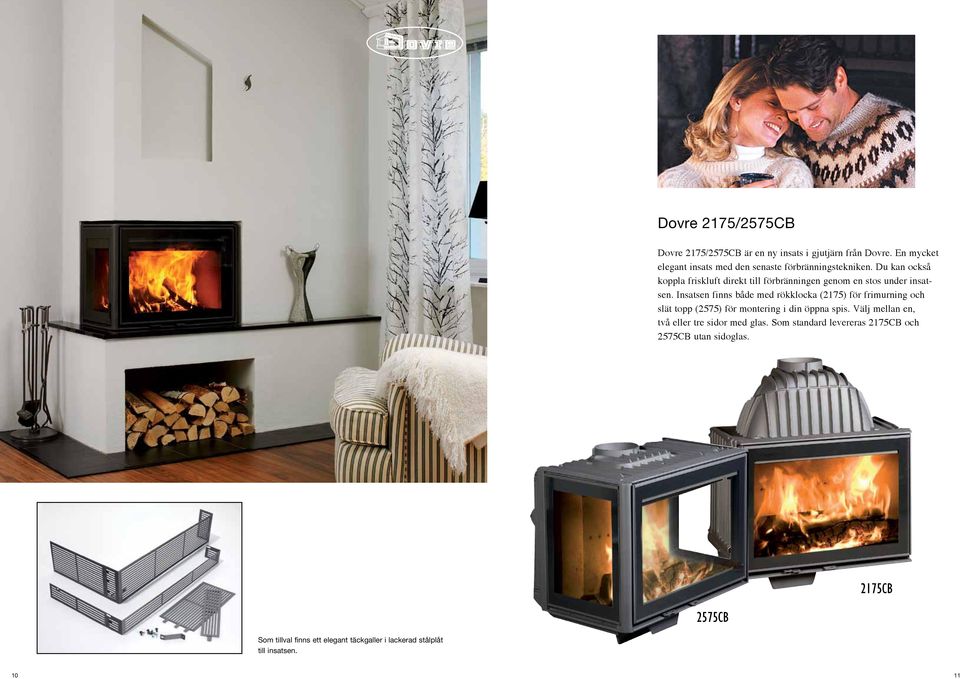

6 Dovre 2175/2575CB Dovre 2175/2575CB är en ny insats i gjutjärn från Dovre. En mycket elegant insats med den senaste förbränningstekniken. Du kan också koppla friskluft direkt till förbränningen genom en stos under insatsen. Insatsen finns både med rökklocka (2175) för frimurning och slät topp (2575) för montering i din öppna spis. Välj mellan en, två eller tre sidor med glas. Som standard levereras 2175CB och 2575CB utan sidoglas. 2575CB 2175CB Som tillval finns ett elegant täckgaller i lackerad stålplåt till insatsen

7 Helgjutna insatser från Dovre Egentligen finns det tre vägar att gå; att mura din egen drömspis från grunden, att satsa på en prefabricerad eller att modernisera en befintlig öppen spis. Oavsett vilket du väljer är du helt beroende av en bra insats. Dovre ger dig all den valfrihet du önskar. Bygg din murspis precis så som du vill; vi ser till att du får en passande insats! Dovre 2000CB En insats för dig som vill satsa extra stort på eldupplevelsen. Utförandet ger full insyn till elden bakom den välvda luckan och glaset. Insatsen finns i två utföranden, med vikdörrar eller panoramafönster. Dovre 2000CGL Dovre 2000CGL passar tack vare sitt nätta format i de flesta öppna spisar. Den vridbara plana toppen ger stor valfrihet för anslutning till befintlig rökkanal. Insatsen ger mycket värme när du eldar med stängda dörrar, samtidigt som du har full insyn till elden genom de generösa glasytorna. Topp och bottengaller i gjutjärn är ett tillval som ger en effektiv värmespridning och ytterligare förhöjd värmekomfort. Dovre 2000CB Med panoramafront och rökklocka för frimurning. Dovre 2000CB Med vikluckor och rökklocka för frimurning. Dovre 2000CGL Med vikluckor och slät topp för montering i befintlig öppen spis. Dovre 2200CB Med panoramafront och rökklocka för frimurning. Dovre 2200CB Med vikluckor och rökklocka för frimurning. Dovre 2200CGL Med vikluckor och slät topp för montering i befintlig öppen spis. Dovre 2200CB Dovres absoluta bästsäljare! Funktionell, med miljöriktig förbränning och inte minst; murarnas favorit! Välvd glas dörr med en bågform som karaktäriserar hela insatsen. Passar lika bra i elementspisar som i öppna spisar. Finns med både vikdörrar och panoramafönster. Dovre 2200CGL Dovre 2200CGL är en något större insats som passar till en lite större öppen spis. Den vridbara plana toppen ger stor valfrihet för anslutning till befintlig rökkanal. Insatsen ger mycket värme när du eldar med stängda dörrar, samtidigt som du har full insyn till elden genom de generösa glasytorna. Topp och bottengaller i gjutjärn är ett tillval som ger en effektiv värmespridning och ytterligare förhöjd värmekomfort

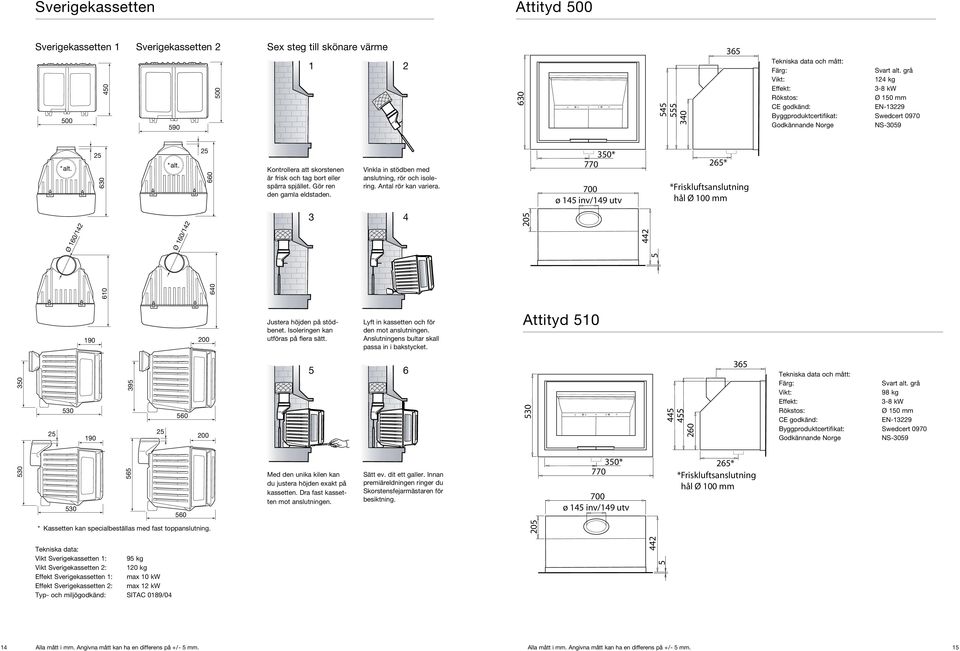

8 Sverigekassetten Attityd 0 Sverigekassetten 1 Sverigekassetten 2 Sex steg till skönare värme Tekniska data och mått: Färg: Svart alt. grå 124 kg Effekt: 3-8 kw Rökstos: Ø 1 mm CE godkänd: EN Byggproduktcertifikat: Swedcert 0970 Godkännande Norge NS-3059 *alt *alt Kontrollera att skorstenen är frisk och tag bort eller spärra spjället. Gör ren den gamla eldstaden. Vinkla in stödben med an slutning, rör och isolering. Antal rör kan variera. 3* ø 145 inv/149 utv 265* *Friskluftsanslutning hål Ø 100 mm Ø 160/142 Ø 160/ Justera höjden på stödbenet. Isoleringen kan utföras på flera sätt. Lyft in kassetten och för den mot anslutningen. Anslutningens bultar skall passa in i bakstycket. Attityd Tekniska data och mått: Färg: Svart alt. grå 98 kg Effekt: 3-8 kw Rökstos: Ø 1 mm CE godkänd: EN Byggproduktcertifikat: Swedcert 0970 Godkännande Norge NS Med den unika kilen kan du justera höjden exakt på kassetten. Dra fast kassetten mot anslutningen. Sätt ev. dit ett galler. Innan premiäreldningen ringer du Skorstensfejarmästaren för besiktning. 3* ø 145 inv/149 utv 265* *Friskluftsanslutning hål Ø 100 mm * Kassetten kan specialbeställas med fast toppanslutning. 205 Tekniska data: Vikt Sverigekassetten 1: 95 kg Vikt Sverigekassetten 2: 120 kg Effekt Sverigekassetten 1: max 10 kw Effekt Sverigekassetten 2: max 12 kw Typ- och miljögodkänd: SITAC 0189/ Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 15

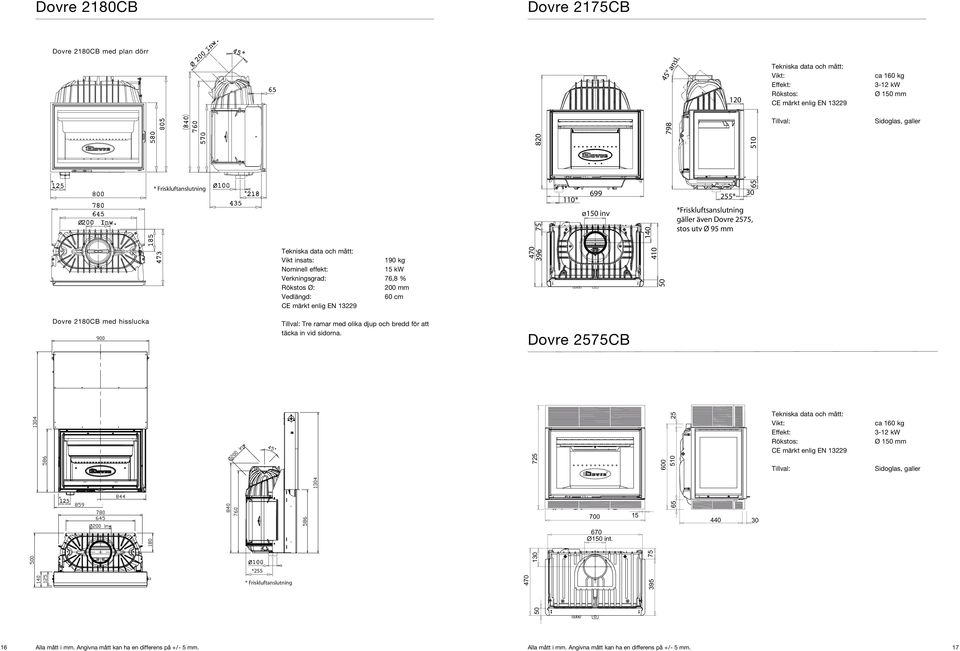

9 Dovre 2180CB Dovre 2175CB Dovre 2180CB med plan dörr 45 ansl. 120 Tekniska data och mått: Effekt: Rökstos: CE märkt enlig EN ca 160 kg 3-12 kw Ø 1 mm 798 Sidoglas, galler 820 * * Friskluftanslutning * Tekniska data och mått: Vikt insats: 190 kg Nominell effekt: 15 kw Verkningsgrad: 76,8 % Rökstos Ø: 200 mm Vedlängd: 60 cm CE märkt enlig EN * 699 ø1 inv * *Friskluftsanslutning gäller även Dovre 2575, stos utv Ø 95 mm Dovre 2180CB med hisslucka Tre ramar med olika djup och bredd för att täcka in vid sidorna. Dovre 2575CB * *255 * Friskluftanslutning Tekniska data och mått: Effekt: Rökstos: CE märkt enlig EN ca 160 kg 3-12 kw Ø 1 mm Sidoglas, galler 670 Ø1 int. * *255 * Friskluftanslutning Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 17

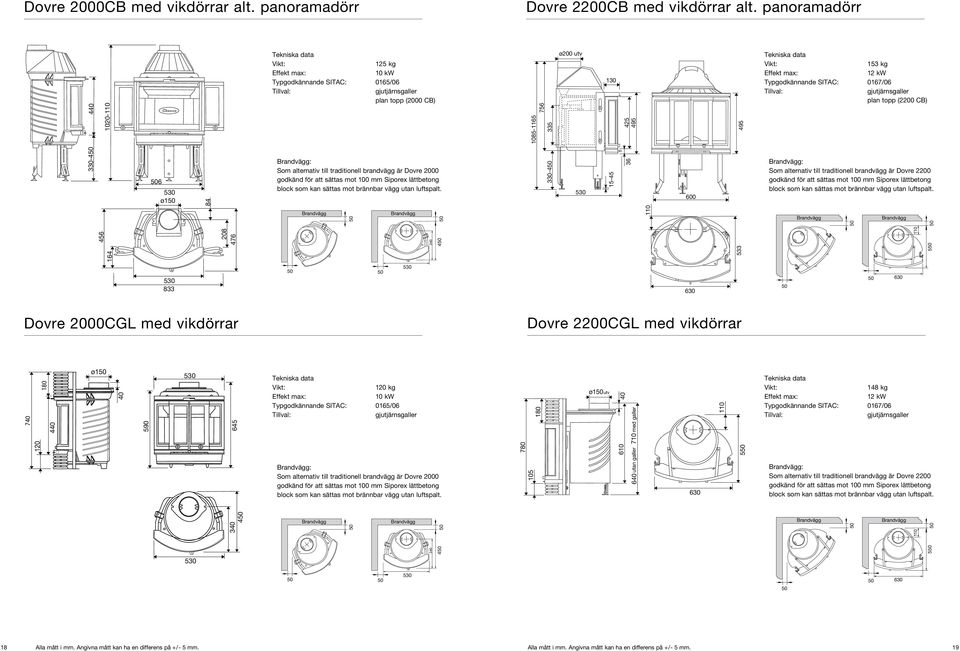

10 Dovre 2000CB med vikdörrar alt. panoramadörr Dovre 2200CB med vikdörrar alt. panoramadörr ø Tekniska data 125 kg Effekt max: 10 kw Typgodkännande SITAC: 0165/06 gjutjärnsgaller plan topp (2000 CB) : Som alternativ till traditionell brandvägg är Dovre 2000 godkänd för att sättas mot 100 mm Siporex lättbetong block som kan sättas mot brännbar vägg utan luftspalt ø200 utv Tekniska data 153 kg Effekt max: 12 kw Typgodkännande SITAC: 0167/06 gjutjärnsgaller plan topp (2200 CB) : Som alternativ till traditionell brandvägg är Dovre 2200 godkänd för att sättas mot 100 mm Siporex lättbetong block som kan sättas mot brännbar vägg utan luftspalt Dovre 2000CGL med vikdörrar Dovre 2200CGL med vikdörrar ø Tekniska data 120 kg Effekt max: 10 kw Typgodkännande SITAC: 0165/06 gjutjärnsgaller : Som alternativ till traditionell brandvägg är Dovre 2000 godkänd för att sättas mot 100 mm Siporex lättbetong block som kan sättas mot brännbar vägg utan luftspalt. 780 Tekniska data 148 kg Effekt max: 12 kw Typgodkännande SITAC: 0167/06 gjutjärnsgaller : Som alternativ till traditionell brandvägg är Dovre 2200 godkänd för att sättas mot 100 mm Siporex lättbetong block som kan sättas mot brännbar vägg utan luftspalt ø1utv utan galler 710 med galler Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 19

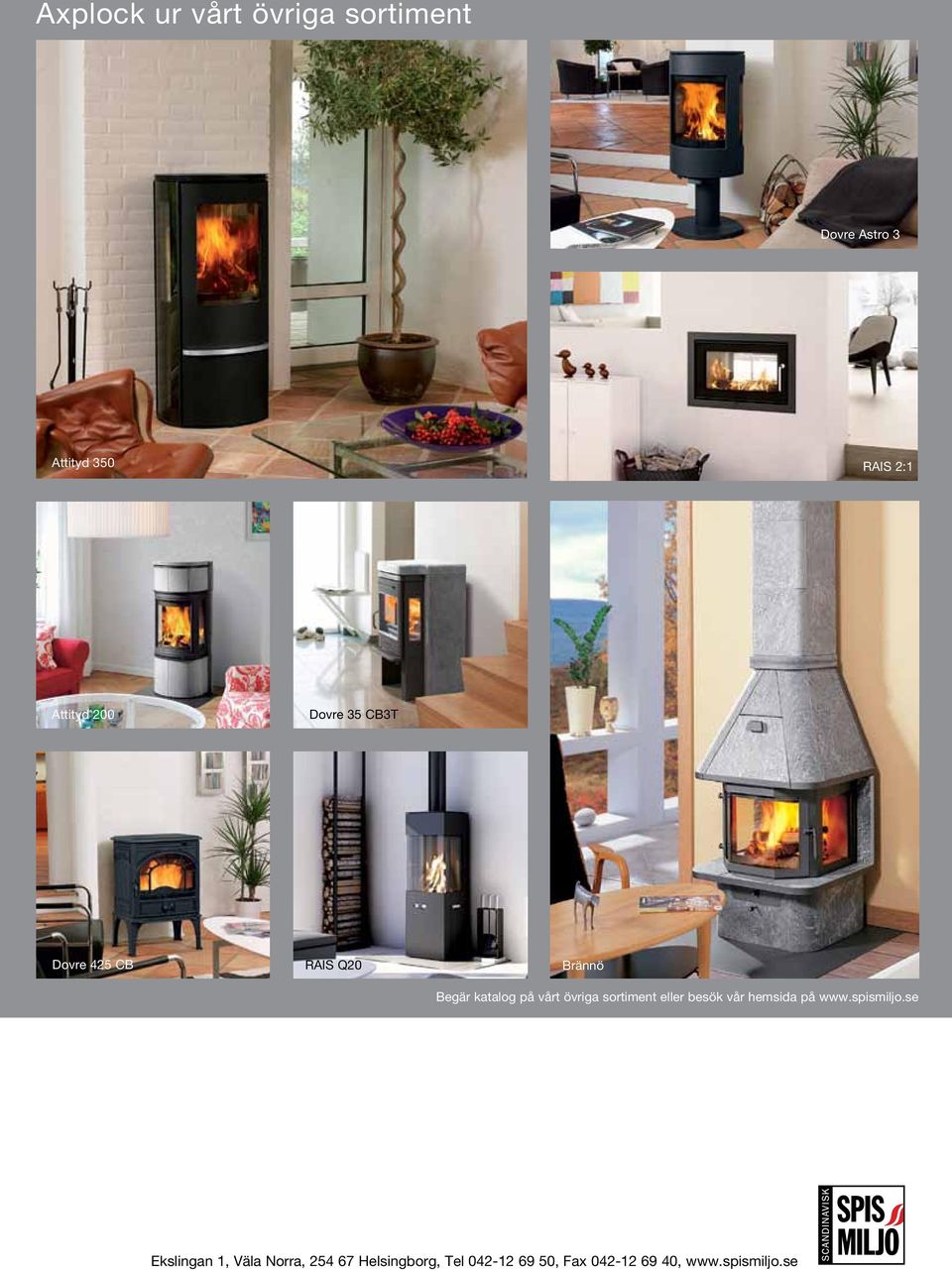

11 Axplock ur vårt övriga sortiment Dovre Astro 3 Attityd 3 RAIS 2:1 Attityd 200 Dovre 35 CB3T Dovre 425 CB RAIS Q20 Brännö Begär katalog på vårt övriga sortiment eller besök vår hemsida på Ekslingan 1, Väla Norra, Helsingborg, Tel , Fax ,
