1 SCANDINAVISK SPISMILJÖ ATTITYD SVENSKA KLASSIKER DOVRE APARTMENT TENDERFLAME CHIMVISION

2 Rätt attityd till värme Vi på Scandinavisk Spismiljö har arbetat med brasvärme i mer än 30 år. Hela tiden med den fasta övertygelsen att bara riktigt hög kvalitet ger riktigt nöjda kunder! Det är bland annat därför du idag kan vara säker på att alltid hitta den eldstad du söker hos oss. Välkommen in till vår närmaste återförsäljare så skall vi hjälpa dig till den rätta lösningen i allt från värmeekonomi till trivsel. Kort sagt; till en braskamin som både lever upp till alla hårda krav och din egen, högst personliga smak. 2

3 Innehållsförteckning Attityd Attityd Attityd Attityd Attityd Arctos Westbo Classic Westbo Victoria Westbo Nobel Svenska klassiker Apartment Tenderflame Tenderflame Café Westbolyktan...19 Dovre Bold Dovre Sense Dovre Astro 3/ Dovre 35/ Dovre Dovre Dovre Dovre Dovre Dovre Zen Dovre 2175/ Dovre 2000/ Attityd 0/ Sverigekassetten KS-plattan Ventilgaller ChimVision skorsten Teknisk beskrivning Skorstensbeställningsunderlag Braskaminer / Gjutjärnskaminer Attityd Westbo Classic Westbo Victoria Westbo Nobel Dovre Bold Dovre Sense Dovre Astro 3/ Dovre 35/ Dovre Dovre Dovre Dovre Dovre Täljstenskaminer Attityd Attityd Attityd Murspisar Attityd Arctos Dovre Zen Kassetter & Insatser Dovre Zen Dovre 2175/ Dovre 2000/ Attityd 0/ Sverigekassetten Köksspisar Svenska klassiker Skorstensfritt Apartment Tenderflame Skorsten ChimVision skorsten Inredning Tenderflame Café Westbolyktan...19 Byggnation KS-plattan Ventilgaller Teknisk beskrivning Skorstensbeställningsunderlag

4 4

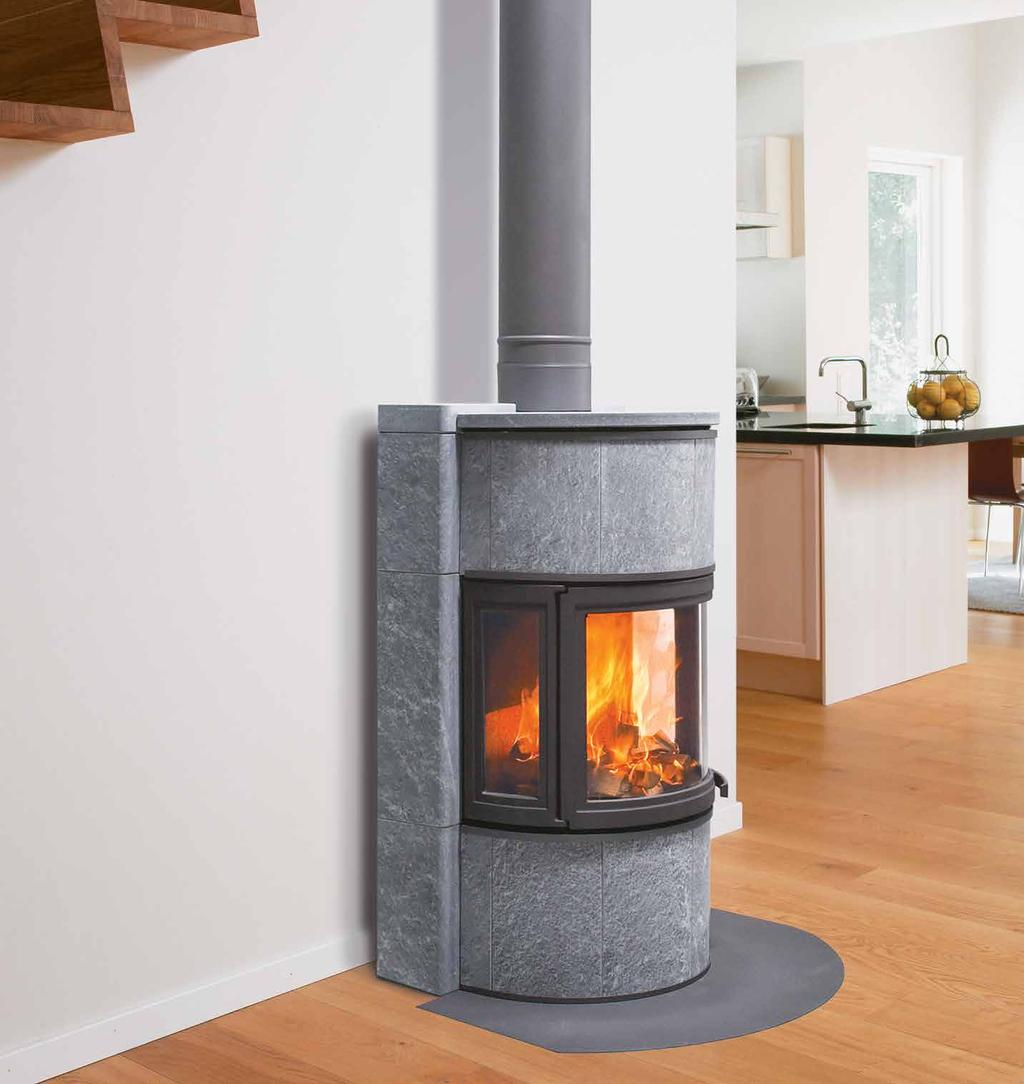

5 Attityd 100 täljsten Attityd 100 med täljsten, vår egenutvecklade braskamin, är en modern konvektionskamin med brännkammare i gjutjärn. Den senaste förbränningstekniken och värmelagrande täljsten garanterar mycket goda värmeegenskaper. Med sina stora glasytor och rena, återhållsamma linjer är Attityd 100 en given favorit i både moderna och klassiska miljöer. Attityd kan även köpas som ren insats för den som vill frimura, se måttskiss i slutet av katalogen. 5

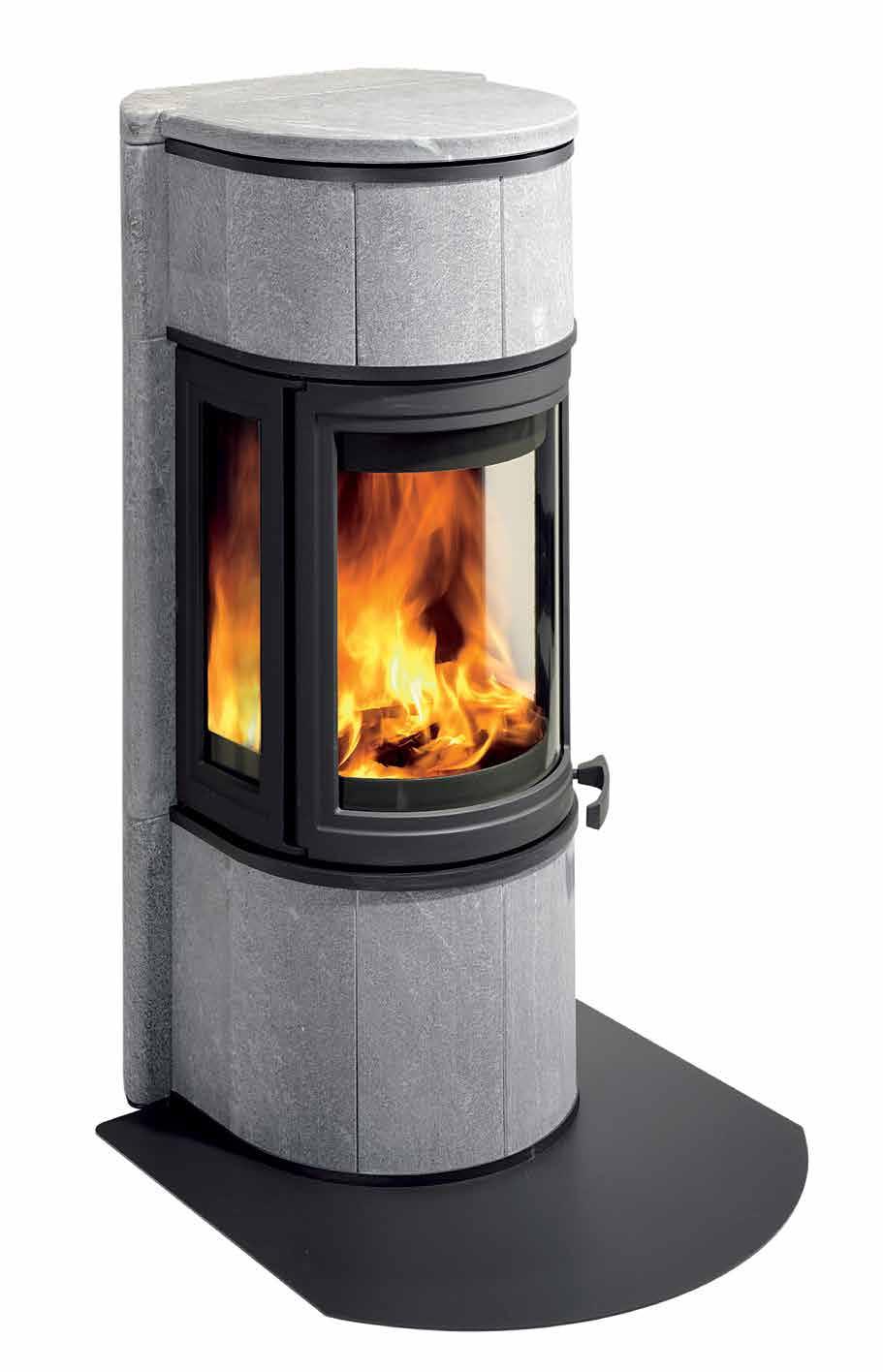

6 Attityd 200 täljsten Attityd 200 är en mindre modell än föregångaren Attityd 100 men med samma generösa glasytor, samma fina förbränning och värmelagrande täljsten som omramning. Dessutom kan du köpa enbart insatsen i gjutjärn om du vill göra en egen frimurning. Vilket du än väljer så får du en eldstad som har den senaste förbränningstekniken i kombination med möjligheten att ta friskluft utifrån direkt in till eldstaden. 6

7 7

8 8

9 Attityd 3 braskamin Attityd 3 är en elegant modell lackerad i svart med detaljer i aluminium. Kaminen är en konvektionskamin vilket ger en mjuk och behaglig värme. Genom sin speciella konstruktion av tilluft till förbränningen spolas glasen med luft och hålls därigenom rena från sotbeläggning. Attityd 3 är förberedd för direktanslutning av förbränningsluft utifrån. 9

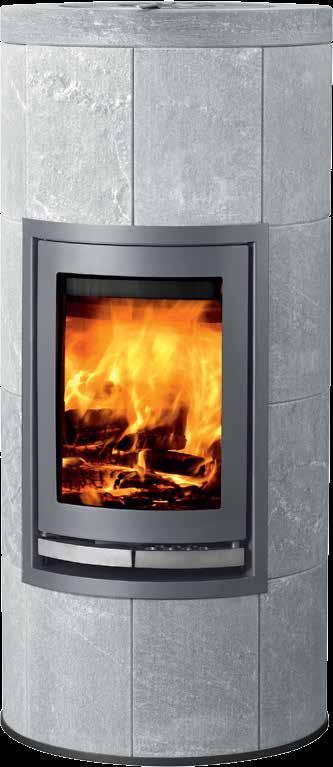

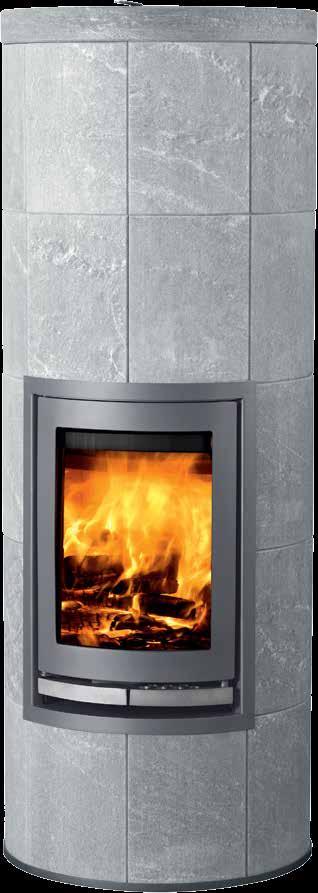

10 Attityd 400 täljstenskamin Attityd 400, en brännkammare med fyra olika möjligheter - du väljer bara de antal skift av täljsten du vill ha och höjden på brännkammaren. Attityd 400 har också ett inre magasin av täljsten för en längre värmelagring. Genom ett varmluftsspjäll på toppen reglerar man enkelt om man vill ha snabb konvektionsvärme eller långsammare lagringsvärme. Attityd 400 är förberedd för anslutning av förbränningsluft utifrån. Attityd 410 Attityd 420 Attityd 430 Attityd

11 11

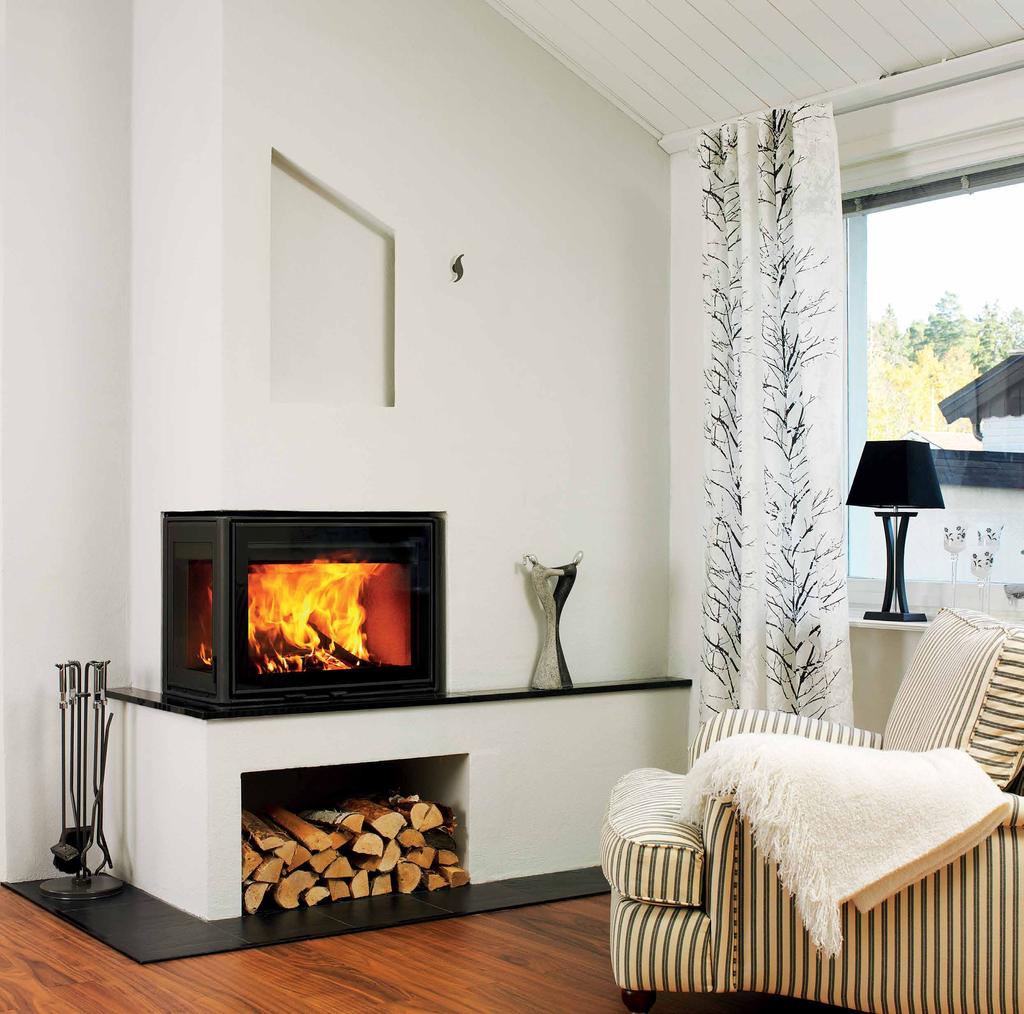

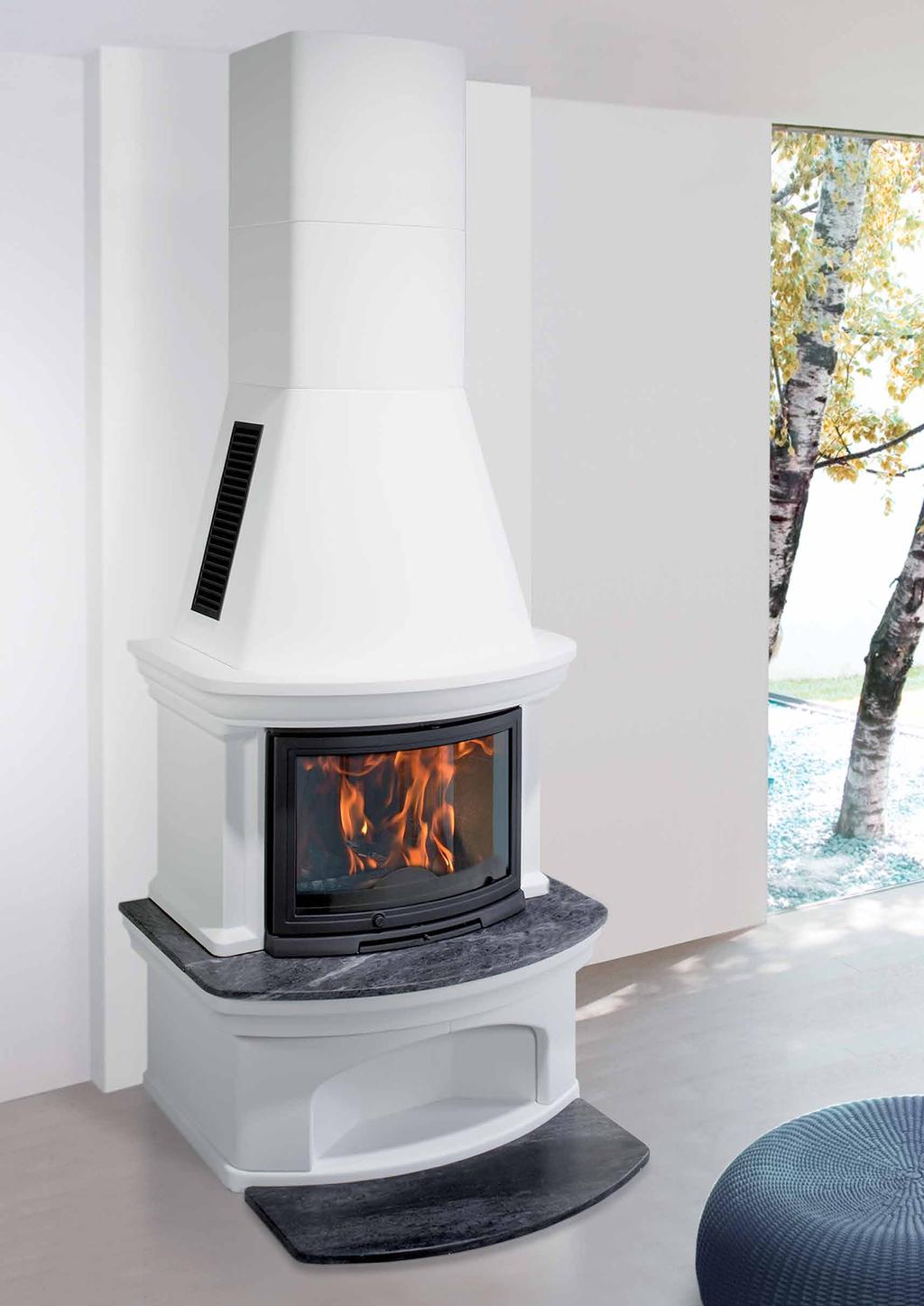

12 Attityd Arctos murspis Arctos är en elegant murspis, med insatsen 2200CB i gjutjärn från Dovre. En av Europas ledande tillverkare av eldstäder. Arctos är en murspis med mycket hög pass form och ytfinish, vilket gör att du själv enkelt kan ta hand om monteringen. Placera alltid Arctos mot en brandvägg. Välj mellan vikdörrar eller panoramadörr på insatsen. 12 Arctos murspis finns för placering både i hörn och mot rak vägg.

13 Classic Westbo Classic, med tidstypisk 1800-talsdesign, är kaminen som förenar klassisk tidlöshet med ny, modern förbränningsteknik. Westbo Classic är en konvektionskamin i traditionellt gjutjärn med en yttermantel av stålplåt där du kan välja klassisk svart eller vit emalj. En konstruktion som ger snabb, behaglig värme parallellt med mycket effektiv värmelagring. Välj mellan klassisk svart eller vit emalj, se infälld bild. Finns i två höjder. 13

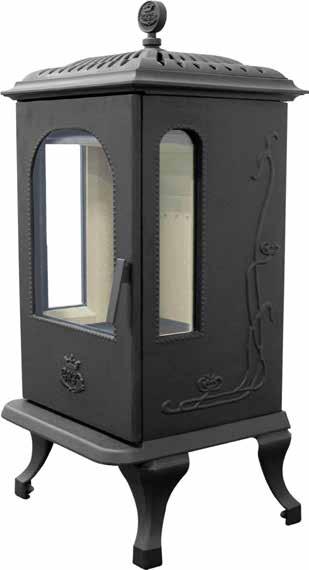

14 Victoria Westbo Victoria är en modern gjutjärnskamin tillverkad i gammal klassisk design som finns i två höjder, cirka 100 och 125 cm. Modellen brinner rent och fint och har mycket bra testvärden. Inredningen i vermikulit och att brännkammaren är utrustad med CB-teknik (Clean Burn) medför en renare, miljövänligare förbränning. Victoria är också utrustad med en kokplatta och kan därför endast anslutas bakåt. 14 Kokplatta under toppen Utan sidoglas Sidovy

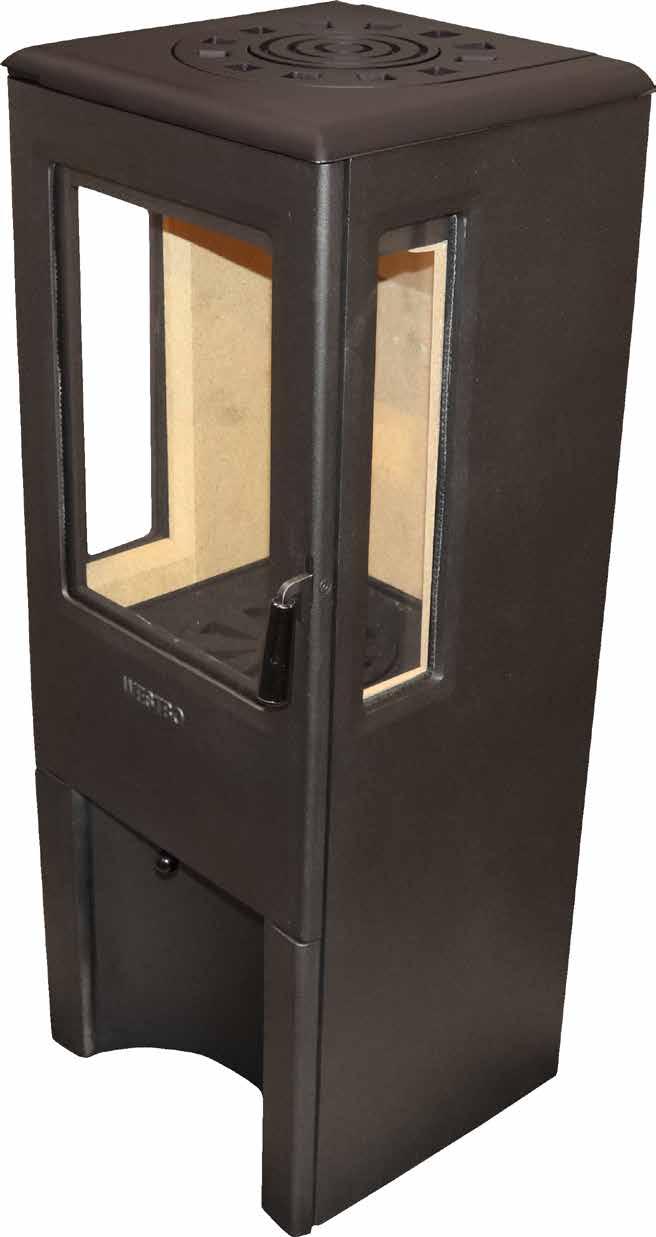

15 Nobel Westbo Nobel har en god insyn till elden och ren och tydlig design. Med en effekt på cirka 4,6 kw passar denna gjutjärnskamin utmärkt i nya moderna bostäder med lågt energibehov. Vid bakanslutning finns möjlighet att t.ex. koka kaffe på kokplattan. Anslutning för extern friskluft är standard. 15

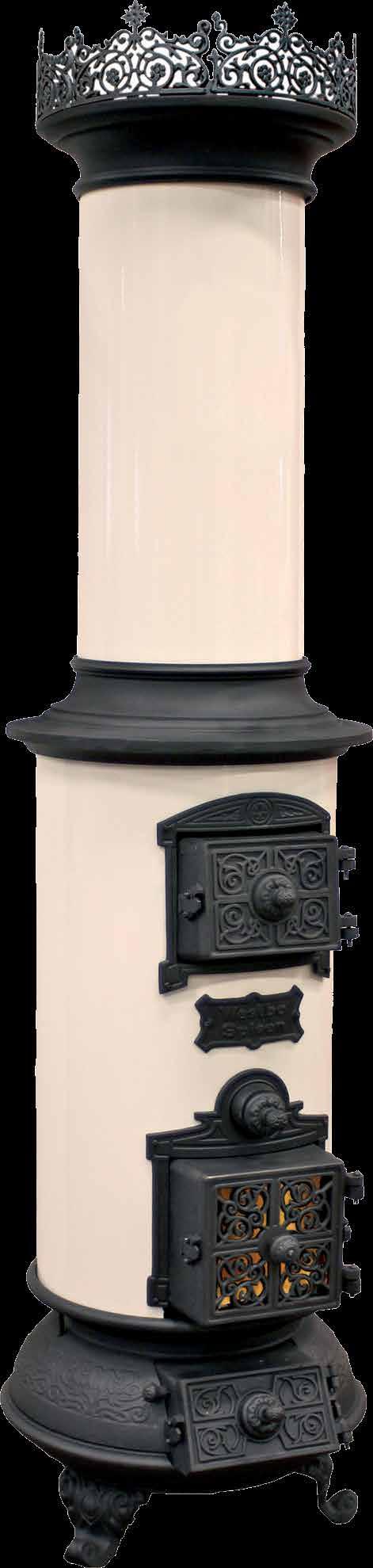

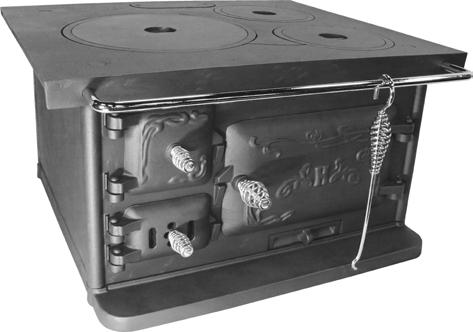

16 Svenska Klassiker I våra svenska klassiker ingår ett handplockat sortiment av köksspisar. Se dem som en skön värmekälla eller som en del av vårt kulturarv; som en plats att baka eller laga mat vid, som våra förfäder gjort i generationer. Ankarsrum smalspis HVA 27 HVA 26 Westbo Ornament Westbo Standard Westbo Standard m. glaslucka 16

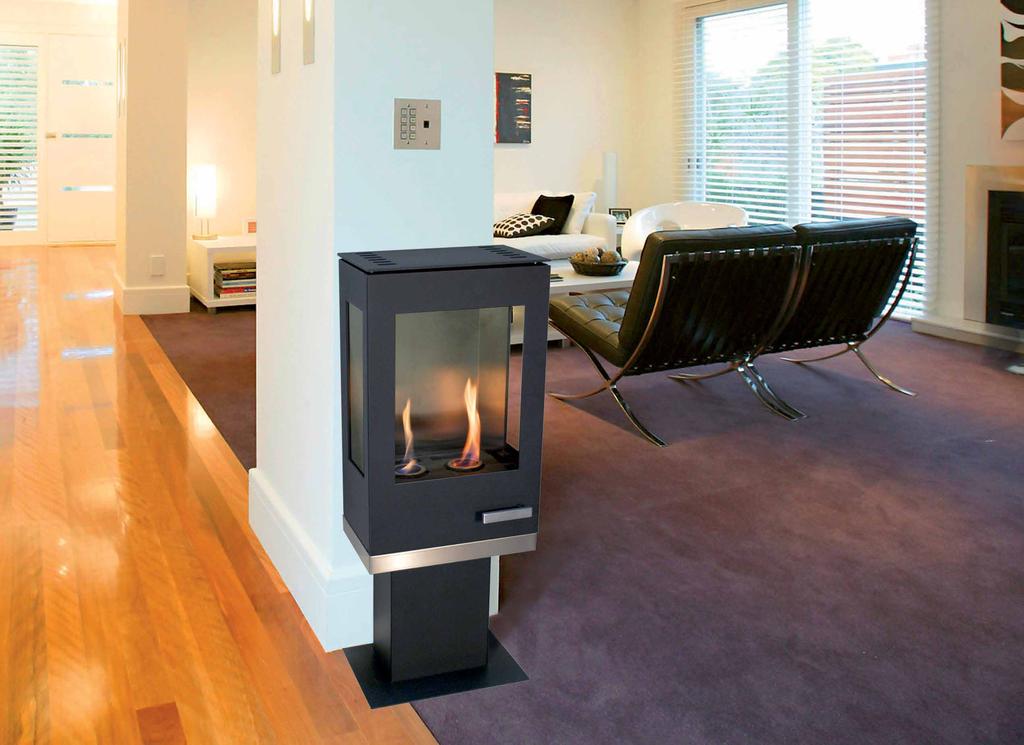

17 Apartment Som tillval till Apartment finns naturtrogna vedträn i keramik. Apartment - skorstensfri kamin Du behöver inget tillstånd för att sätta in Apartment, vår skorstensfria kamin för bioetanol. Kaminen passar lika bra i lägenhet som i villa eller fritidshus, eller varför inte i det inglasade uterummet. Kaminen finns i två utföranden, den fyrkantiga Apartment 1 eller den mjukt rundade Apartment 2. Det krävs ingen skorsten för att elda med bioetanol. Kaminen är utrustad med två rostfria behållare som man häller bränslet i. Effekten från Apartment är på ca 1000W vilket motsvarar ett normalt elelement. Apartment är P-märkt och säkerhetstestad hos SP och vi lämnar 2 års garanti. Apartment eldas med bioetanol 17

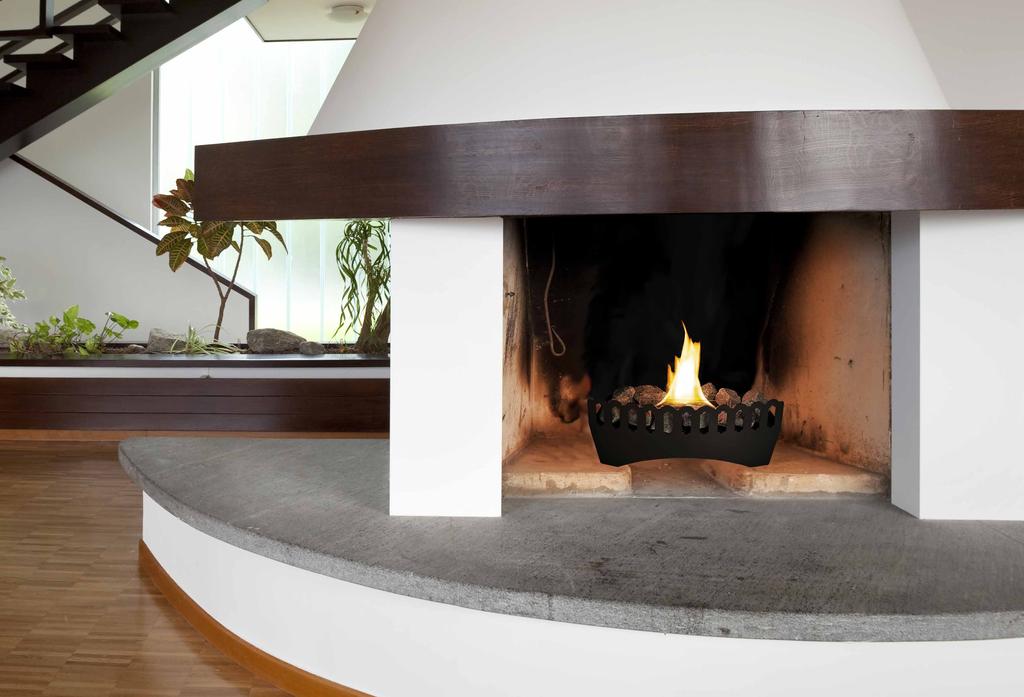

18 Tenderflame ger snabbt liv åt din öppna spis Med Tenderflame kan du snabbt, enkelt och framförallt, på ett säkert sätt, få liv i din gamla öppna spis. Hemligheten är att bränslet endast brinner vid direkt kontakt med den patenterade veken, vilket gör att om man råkar spilla ut vätskan eller välta enheten så kan inte vätskan börja brinna. Tenderflame finns i två modeller, 180 IC med en bredd på 390 mm och 180 Classic med en bredd på 4 mm. 180 IC går även att använda utan dess metallåda för t.ex. nedsänkning i den öppna spisens botten. Tenderflame 180 IC Tenderflame 180 Classic 18

19 Tenderflame Café - Mysigt och säkert Tenderflame Café är en mysig lykta i bordsmodell som passar i de flesta miljöer. Precis som Tenderflame 180 drivs lyktan med ett speciellt bränsle som endast brinner vid direkt kontakt med den patenterade veken. Detta gör att om man råkar spilla ut vätskan eller välta enheten så kan inte vätskan börja brinna. Tenderflame finns i fyra modeller, svart, vit, koppar och aluminium och har diameter på 18 cm. Westbolyktan Trevlig lykta i traditionell design som är helt i gjutjärn och för utomhusbruk. Passar utmärkt att ställa på t.ex. trappan upp till huset för att skapa en levande entré. Lyktan drivs med lampolja och har en höjd på cirka 200 mm. 19

20 Dovre Bold Detta är en modern, funktionell vedspis där intrycket av elden står i centrum. Dovre BOLD är kombination av design och förbränningsteknologi och är ett utmärkt val för er som uppskattar traditionella, skandinaviska vedspisar med en modern twist. 20

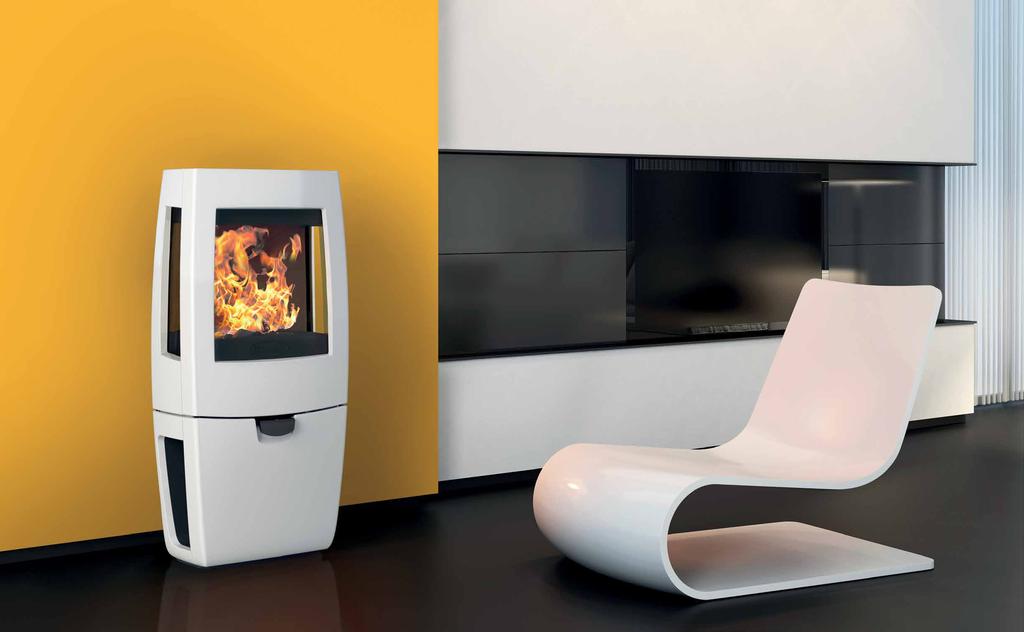

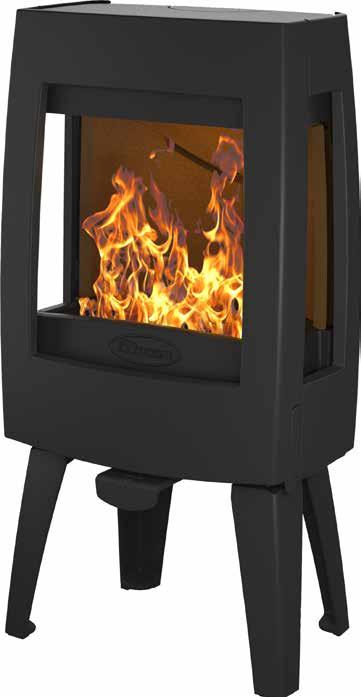

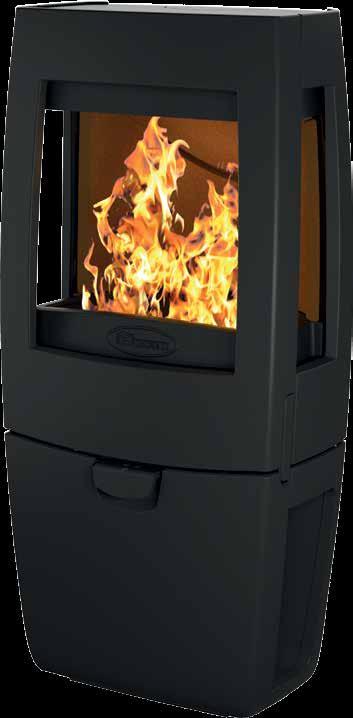

21 Dovre Sense Sense är en kamin från Dovre, tillverkad i gjutjärn. En modell med hög verkningsgrad anpassad för nya, moderna hus. Sense finns med sidoglas och du kan välja ben eller en elegant sockel. Sense finns i svart eller vit emalj. Sense 103 vit emalj Sense 103 svart lack Sense 203 svart lack 21

22 22

23 Dovre Astro 3 och 4 Två nya moderna braskaminer från Dovre i solitt gjutjärn. Både Astro 3 och 4 har den senaste förbränningstekniken vilket innebär mindre utsläpp med en renare miljö som resultat. Båda har också generösa glasytor på tre sidor med full insyn till elden. Skillnaden är att Astro 3 har sidoglas som sträcker sig till baksidan av kaminen och ger full eldupplevelse från fyra håll! Astro 3 lämpar sig därför synnerligen väl att placeras fristående, men passar naturligtvis med fördel även mot vägg. Välj mellan elegant pelarfot eller praktisk sockel där du kan förvara ved. Astro 3 med pelarfot och Astro 4 med sockel kan du även få i en sober svart färg. Astro 3 grå med pelarefot Astro 3 svart med pelarfot Astro 3 grå med sockel Astro 4 grå med pelarfot Astro 4 grå med sockel Astro 4 svart med sockel 23

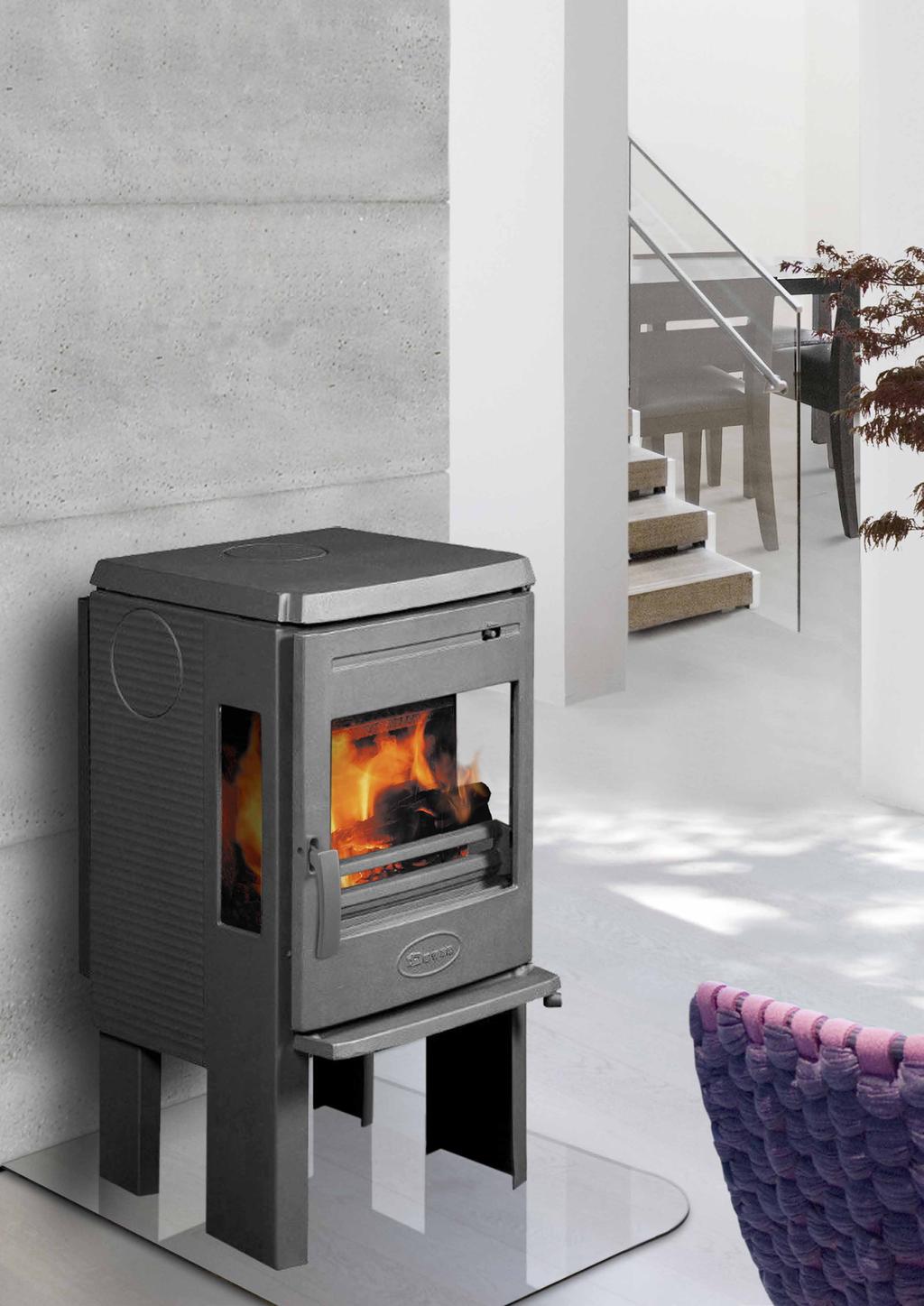

24 Dovre 35/36 CB3 - En modern klassiker Modern men ändå tidlös design i klassiskt gjutjärn. Ett vackert, väl beprövat material som håller i generationer. Dovre 35/36 CB3 ger en härlig insyn till elden från tre håll och har också den goda egenskapen att kombinera hög värmeavgivning med minimal miljöpåverkan. 24 Dovre 35 CB3 Dovre 36 CB3

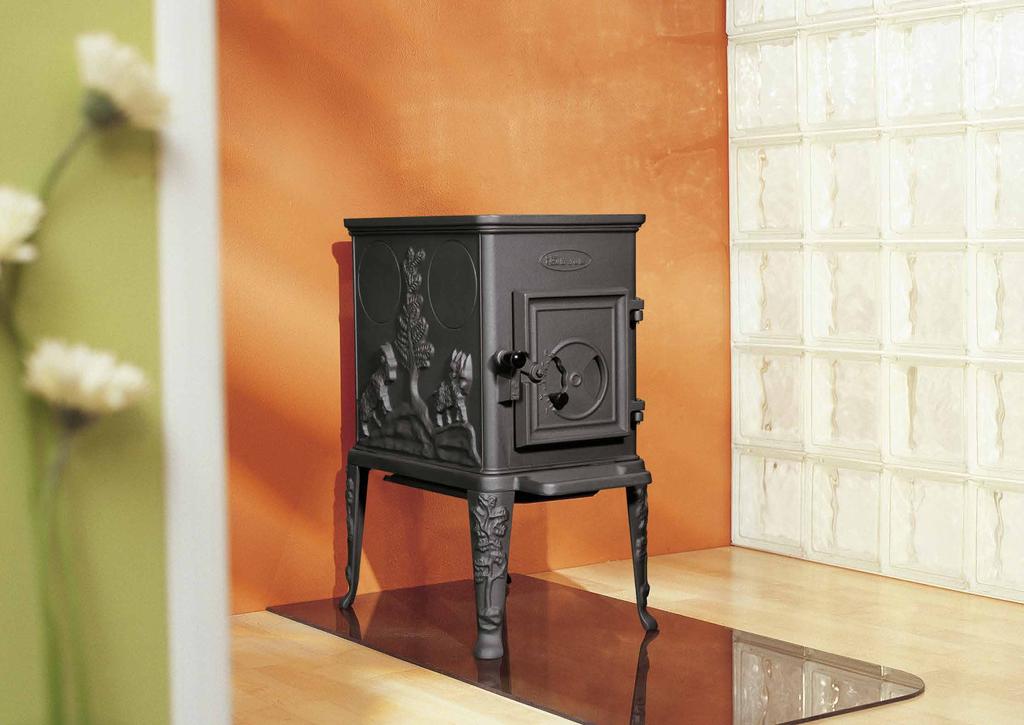

25 Dovre 40 CB En liten elegant och fantasieggande kamin med ren förbränning bakom en generös glasdörr. Motivet på sidorna är hämtat ur den klassiska sagan om de tre bockarna Bruse. Till Dovre 40 CB kan du få en eller två kokplattor som tillval. Benen kan justeras i höjd. Avtagbara ben vilket gör att den går att mura in och använda som köksspis med extra stor eldstad. Dovre 40 CB med överdel Med en påbyggnad på toppen förvandlas Dovre 40 CB till en elegant påbyggnadskamin med anor från förr. Även här med den extra bonusen att värmeeffekten ökar med upp till 1 kw! Dovre 40 CB med överdel 25

26 Dovre 100 CB Dovre 100 CB är den minsta av Dovres alla kaminer. En liten effektiv och mycket hemtrevlig kamin som trots det lilla formatet tar upp till 30 cm vedlängd. Passar perfekt i små rum men har också en given plats i större rum som tilläggs- och mysvärme. Dovre 100 CB kan kompletteras med påbyggnad och förvandlas till en liten elegant påbyggnadsspis. Allt enligt gammal god svensk och norsk tradition. Med påbyggnaden följer även en extra värmebonus effekten ökar med upp till 1 kw! Dovre 100 CB med överdel 26

27 Dovre 2 CBS En charmerande, liten men effektiv kamin. Stor glaslucka i förhållande till spisens totalmått. Passar i de flesta miljöer, antingen som huvudsaklig värmekälla i mindre rum eller som tilläggsvärme i större sammanhang. Sidor med dekorativt mönster och justerbara ben. Avtagbara ben vilket gör att den går att använda som insats i en befintlig öppen spis. 27

28 Dovre 425 CB Dovre 425 CB är en något större modell än Dovre 2 (se sidan 27) men med samma charm. En klassiskt tidlös gjutjärnskamin med mönstrade sidor. Stor vacker glaslucka med eller utan portalliknande spröjs. Lättmanövrerat luftintag på framsidan för maximal förbränning. Benen kan justeras i höjd. 28

29 OBS! I Sverige måste golvplåten täcka 300 mm i sidled vid sidodörren, se måttskiss sid 64. Dovre 760 CB En stor gjutjärnskamin för alla hängivna vedeldare. Klassisk tidlös design och en extra stor glaslucka för maximal insyn. Mycket hög värmeeffekt på upp till 11 kw! Sidodörr på höger sida för enklare ved inläggning; vilket kan behövas Dovre 760 CB tar ända upp till 60 cm vedlängd! 29

30 Dovre Zen - Idealisk murspis för lågenergihus ZEN är en produkt med snygg design och är väldigt enkel att använda. Med sin låga effekt är ZEN den idealiska lösningen för lågenergihus och dess storlek gör att den passar även i mindre rum. Murspisen finns i två modeller, med genomsyn och som standard med ett glas. Förbränningskammaren är utrustad med vermikulit för optimal förbränning och den svarta ramen på glaset bidrar till att eldens ljus framhävs extra tydligt. Insatsen går även att köpa separat för frimurning. Maximal vedlängd är cirka 33 cm. Dovre Zen 102 med omramning 30

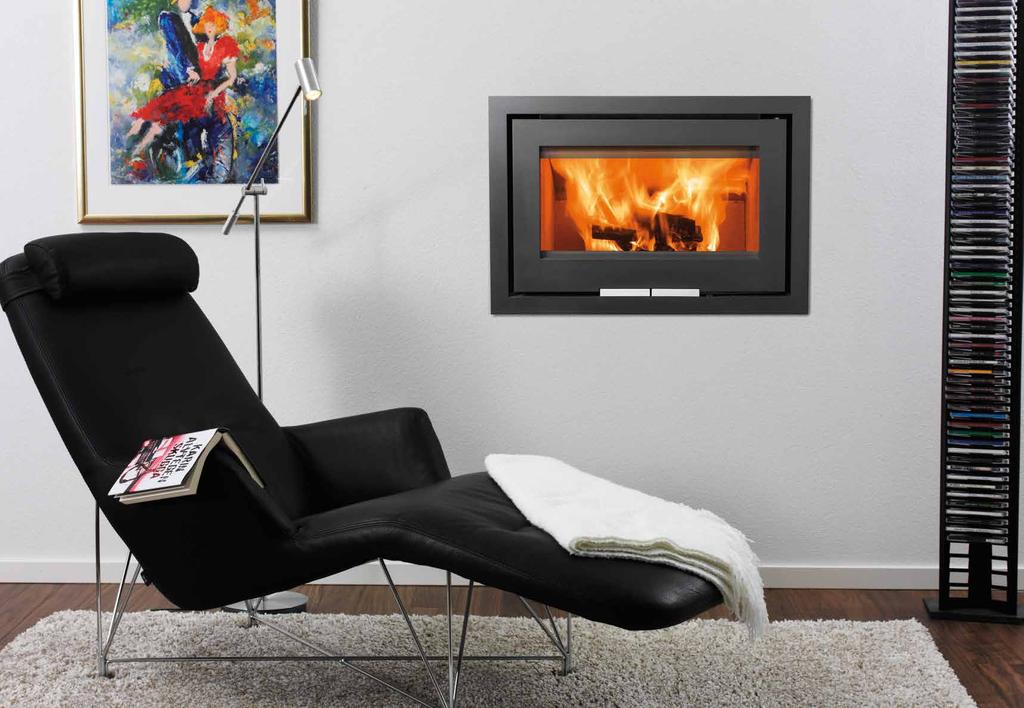

31 Dovre Zen 100 med omramning Dovre Zen 100 Dovre Zen

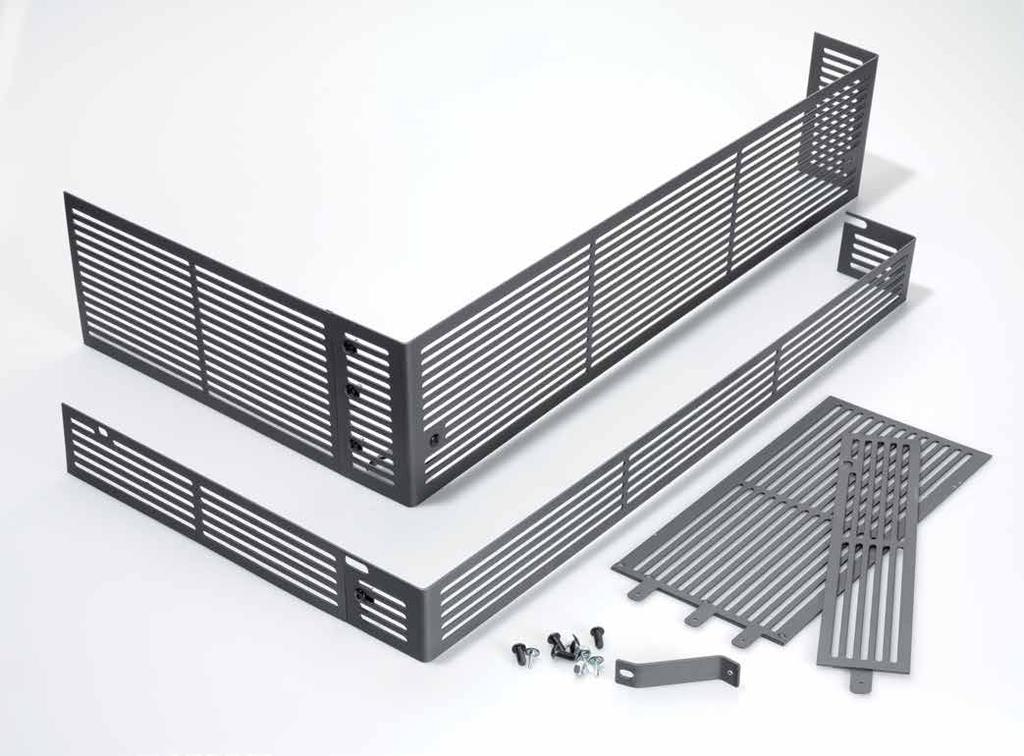

32 32 Som tillval finns ett elegant täckgaller i svartlackerad stålplåt till insatsen.

33 Dovre 2175/2575CB Dovre 2175/2575CB är en insats i gjutjärn från Dovre. En mycket elegant insats med den senaste förbränningstekniken. Du kan också koppla friskluft direkt till förbränningen genom en stos under insatsen. Dovre 2175 har en rökklocka och 2575 en slät topp vilket underlättar vid montering i en befintlig öppen spis. Välj mellan en, två eller tre sidor med glas för maximal insyn till elden. Som standard levereras 2175CB och 2575CB utan sidoglas. 2175CB 2575CB 33

34 Helgjutna insatser från Dovre Egentligen finns det tre vägar att gå; att mura din egen drömspis från grunden, att satsa på en prefabricerad eller att modernisera en befintlig öppen spis. Oavsett vilket du väljer är du helt beroende av en bra insats. Dovre ger dig all den valfrihet du önskar. Bygg din murspis precis så som du vill; vi ser till att du får en passande insats! Dovre 2000CB Med panoramafront och rökklocka för frimurning. Dovre 2000CB Med vikluckor och rökklocka för frimurning. Dovre 2000CGL Med vikluckor och slät topp för montering i befintlig öppen spis. Dovre 2200CB Med panoramafront och rökklocka för frimurning. Dovre 2200CB Med vikluckor och rökklocka för frimurning. Dovre 2200CGL Med vikluckor och slät topp för montering i befintlig öppen spis. 34

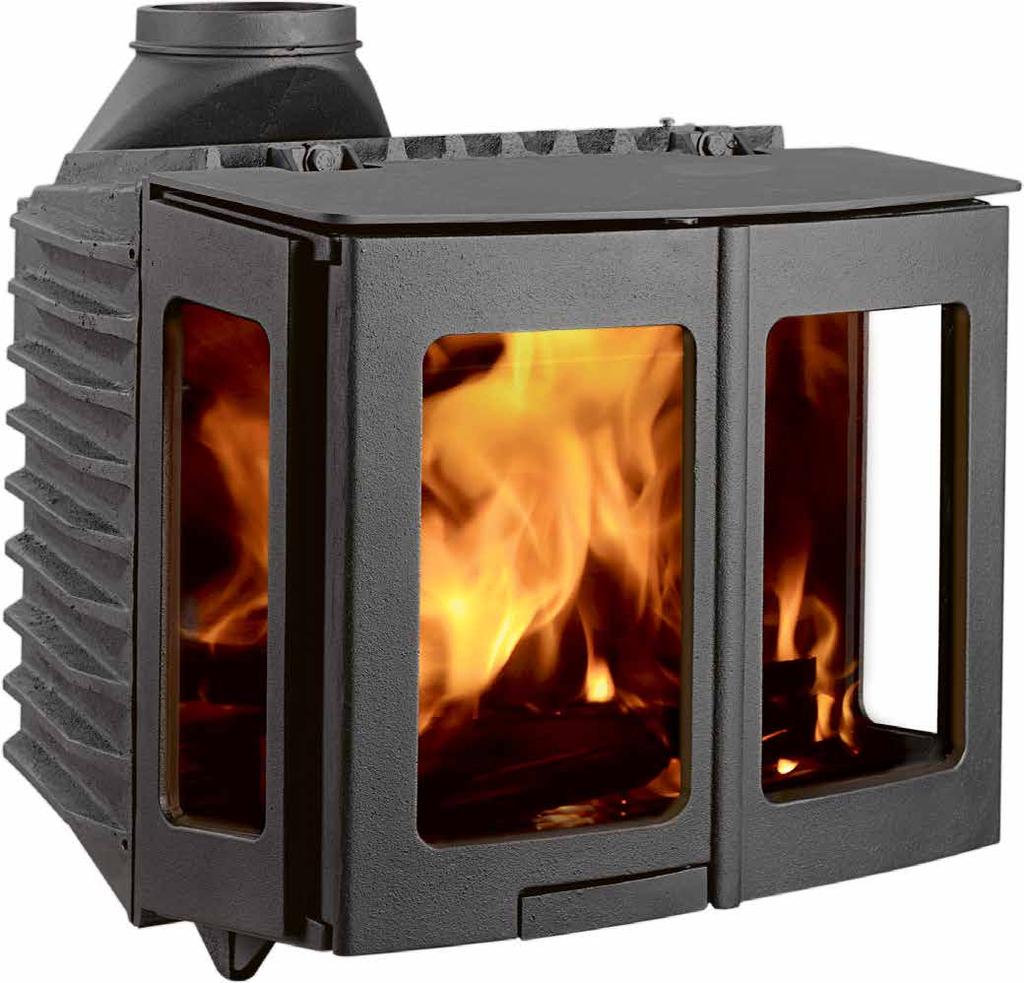

35 Dovre 2000CB En insats för dig som vill satsa extra stort på eldupplevelsen. Utförandet ger full insyn till elden bakom den välvda luckan och glaset. Insatsen finns i två utföranden, med vikdörrar eller panoramaglas. Dovre 2000CGL Dovre 2000CGL passar tack vare sitt nätta format i de flesta öppna spisar. Den vridbara plana toppen ger stor valfrihet för anslutning till befintlig rökkanal. Insatsen ger mycket värme när du eldar med stängda dörrar, samtidigt som du har full insyn till elden genom de generösa glasytorna. Topp och bottengaller i gjutjärn är ett tillval som ger en effektiv värmespridning och ytterligare förhöjd värmekomfort. Dovre 2200CB Dovres absoluta bästsäljare! Funktionell, med miljöriktig förbränning och inte minst; murarnas favorit! Välvd glas dörr med en bågform som karaktäriserar hela insatsen. Passar lika bra i elementspisar som i öppna spisar. Finns med både vikdörrar och panoramaglas. Dovre 2200CGL Dovre 2200CGL är en något större insats som passar till en lite större öppen spis. Den vridbara plana toppen ger stor valfrihet för anslutning till befintlig rökkanal. Insatsen ger mycket värme när du eldar med stängda dörrar, samtidigt som du har full insyn till elden genom de generösa glasytorna. Topp och bottengaller i gjutjärn är ett tillval som ger en effektiv värmespridning och ytterligare förhöjd värmekomfort. 35

36 Attityd 0 bidrar med både värme och elegans till ditt hem Enkelt handhavande med ett tilluftsreglage och handtag i fronten 36

37 Attityd 0/510 Attityd 0/510 har utvecklats utifrån kraven på kvalitet - trygghet och enkelhet. Kassetten är tillverkad i kraftig stålplåt vilket garanterar dig ett långt och tryggt ägande. Hela kassetten är innesluten i en konvektionsbox i extra kraftig stålplåt vilket gör kassetten enkel att installera. Kassetten finns i två olika höjder. Du kan också koppla friskluft direkt till förbränningen genom en stos under insatsen. Attityd 510, en lite lägre modell 37

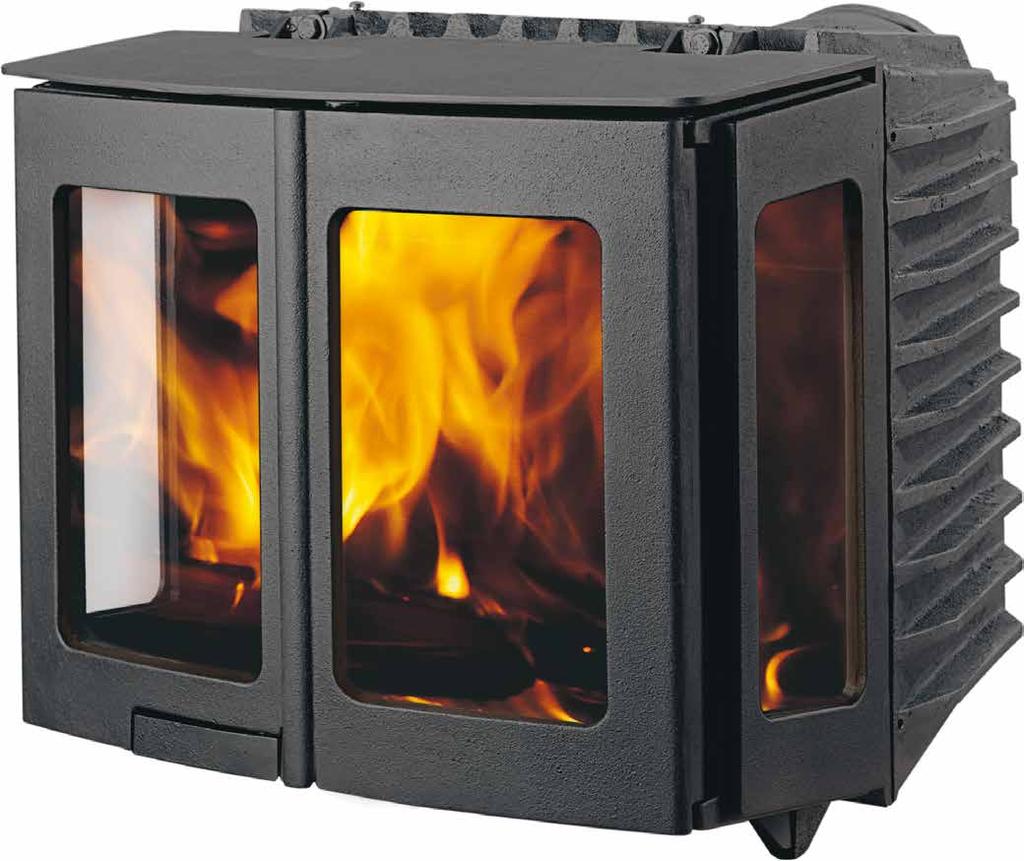

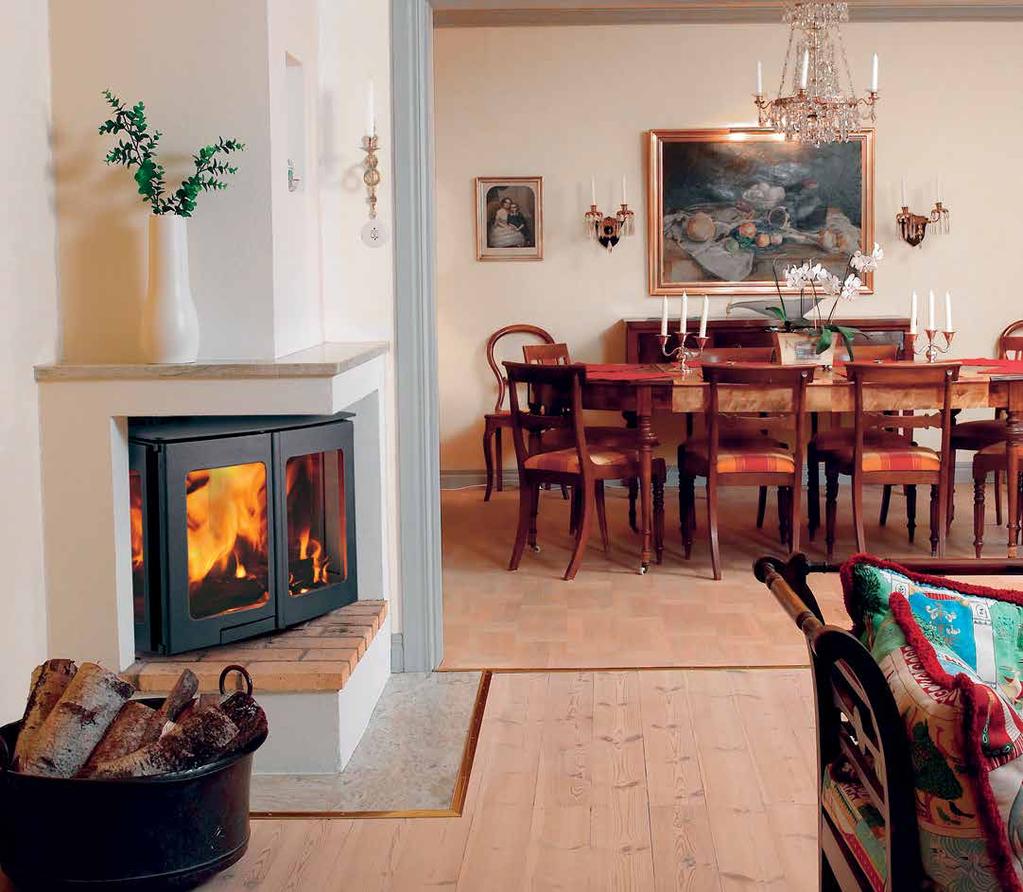

38 Sverigekassetten Med sin rymliga eldstad och sina stora vinklade glasytor ger Sverigekassetten samma känsla och upplevelse som en öppen spis. Skillnaden är bara den att du får en mångdubbelt bättre värmeekonomi! En öppen spis förbrukar minst 0 kubikmeter rumsluft på en timme. Sverigekassetten nöjer sig med kubikmeter! Dessutom kan du glädja dig åt en betydligt tryggare, säkrare eldning utan risk för utflygande glöd eller gnistor! Med glas på tre sidor ger Sverigekassetten en härlig eldupplevelse till hela rummet. 38

39 Sverigekassetten finns i två storlekar för att passa i de flesta öppna spisar. Du har tre alternativa anslutningsmöjligheter - topp, bak eller bak-topp. Läs mer på sidan

40 KS-plattan KS-plattan är perfekt att använda både som brandvägg eller som inklädnad av eldstäder som t.ex. insatser. För bästa resultat bör en fackman anlitas. KS-plattan kan formas med en vanlig fogsvans eller sticksåg och man limmar eller skruvar enkelt samman dom. Några av fördelar med att använda KS-platta jämfört med traditionell murning är att......plattorna är lätta och enkla att bearbeta....dom är endast mm tjocka vilket gör dom lätthanterliga....plattorna är 1000 x 12 mm stora. Nu kan ni bygga eleganta putsade omramningar på ett mycket enklare sätt. Om plattan ska användas inuti en omramning som brandvägg skall man använda dubbla plattor, d.v.s 100 mm tjocklek. vid inbyggnad mot brännbart material: Med brandvägg menas vägg av ej brännbart material såsom 120 mm massiv tegel, alternativt ej brännbart material av en tjocklek på minst 100 mm och ett värmeledningstal på högst 0,14 W/mK. Exempel: Lättbetong λ = 0,12-0,14 W/mK Kalciumsilikat λ = 0,09-0,14 W/mK Gasbetong λ = 0,12-0,14 W/mK Inbyggnad av insats: Inbyggnad av insatsen skall göras enligt gällande regler och föreskrifter. Vid inbyggnad får inte inbyggnadsmaterialet vara i direkt kontakt med insatsen då denna expanderar med värmen. 40

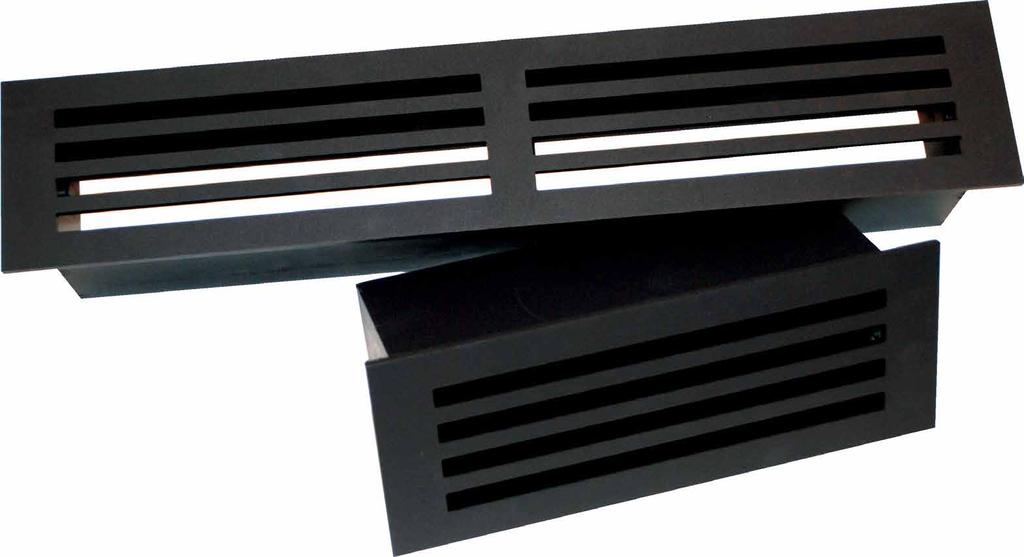

41 Ventilgaller Inbyggnadsmått Modell 2 B = 2 H = 75 D = 105 Öppningsarea = 90 cm² Modell 0 B = 0 H = 75 D = 105 Öppningsarea = 180 cm² Modell 7 B = 7 H = 75 D = 105 Öppningsarea = 270 cm² 41

42 den trygga skorstenen Modulskorsten ChimVision tillhör den nya generationens skorstenstänkande. Designad att möta dagens alla krav på funktion, säkerhet och enkel, rationell hantering. ChimVision är konstruerad för eldstäder med en drifttemperatur upp till 4 C, vilket gör den lämplig för de flesta användningsområden som till exempel pannor, braskaminer och till och med för vissa industriella applikationer. Din trygghet... vårt mål Skorstenen är en viktig del av helheten både när du byter eldstad eller installerar en för första gången. Slarva aldrig på funktion och säkerhet, tänk på att ingen kedja är starkare än dess svagaste länk. För att du ska känna dig extra trygg så lämnar vi också 10 års garanti på ChimVision enligt särskilda garantivillkor. Ytbehandling Skorstenen finns som standard i svart men i vissa fall kan även de utgående färgerna grå och rostfritt finnas kvar. 42

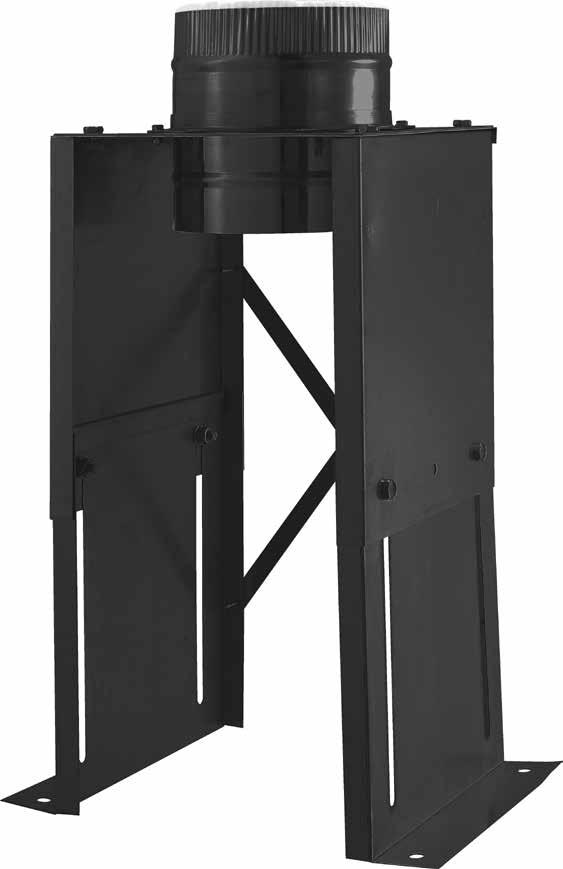

43 den flexibla skorstenen Flera olika anslutningsalternativ Hur än dina behov ser ut så har vi en lösning åt dig ChimVision är en av marknadens mest flexibla skorstenar. Med få enkla handgrepp så vinklar du den i 45 eller ansluter till din eldstad med en T-koppling. Du kan gå med anslutningen genom en yttervägg eller en innervägg vi har lösningen. 45 böj för sidodragning av skorsten Svart skorstensmantel i lackerad plåt som tål väder och vind T-rör med sotlucka Gummiduk ger en snyggare anslutning mot tegel Golvstöd för bakanslutning av eldstad justerbart med T-rör mellan 610 mm 870 mm cc golv anslutning Väggstöd med T-rör 43

44 ChimVision V25 skorstensdetaljer Regnhatt Gummiduk för tätning mot betong- och tegelpannor * En komplett ChimVision modulskorsten levereras som standard med fyrkantig svart takhuv Nederbeslag och underbeslag i kraftig plåt för en säker takgenomföring Låsband med dubbla spännen ChimVision V25 skall monteras med schakt. Enda undantag är oinrett vindsutrymme där V25 får monteras utan schakt med ett minsta avstånd till brännbart material på 100 mm. Bjälklaget måste dock alltid schaktkläs. Snygg innertakstätning finns även för lutande innertak Låsband med dubbla spännen ger extra stabilitet och säkerhet Skorstenssvep för en snygg avslutning mot eldstaden Skorstensmodulerna är dubbelväggiga, uppbyggda av en ytter- och innermantel i rostfritt stål med ett mellanliggande isoleringsskikt av silikatfibrer. Konstruktionen ger innermanteln fri rörlighet vilket innebär att skorstenen kan fästas i bärande konstruktioner. * Gäller ej bakansluten utvändig skorsten 44

45 ChimVision V25 för alla behov Utvändig skorsten inget problem. ChimVision är tillverkad i rostfritt stål som tål väder och vind * En svart, snygg fyrkantig skorstensmantel på taket ingår alltid i ett komplett skorstenspaket. ChimVision V25 måste byggas in i schakt i inredd övervåning. ChimVision V25 får monteras utan schakt på oinredd vind om bjälklag schaktkläs. Enkel att toppansluta och vi har lösningar till de flesta fabrikat. Om du behöver dra skorstenen utomhus använder du vårt väggfäste och T-rör en enkel och smidig lösning. Här ser du två alternativa lösningar när du behöver bak-ansluta din eldstad med V25. Modulerna finns i tre längder: 2 mm 0 mm 1000 mm Byggmåtten är: 210 mm 460 mm 960 mm Diameter ChimVision V25: Utv. Ø 200 mm, inv. Ø 1 mm * Gäller ej bakansluten utvändig rund skorsten 45

46 ChimVision V skorstensdetaljer Regnhatt Gummiduk för tätning mot betong- och tegelpannor * En komplett ChimVision modulskorsten levereras som standard med fyrkantig svart takhuv Nederbeslag och underbeslag i kraftig plåt för en säker takgenomföring Låsband med dubbla spännen ChimVision V är godkänd för montering utan schakt, minsta avstånd till brännbart material är mm. Snygg innertakstätning finns även för lutande innertak Övergång från V25 till V Låsband med dubbla spännen ger extra stabilitet och säkerhet Skorstenssvep för en snygg avslutning mot eldstaden Skorstensmodulerna är dubbelväggiga, uppbyggda av en ytter- och innermantel i rostfritt stål med ett mellanliggande isoleringsskikt av silikatfibrer. Konstruktionen ger innermanteln fri rörlighet vilket innebär att skorstenen kan fästas i bärande konstruktioner. * Gäller ej bakansluten utvändig skorsten 46

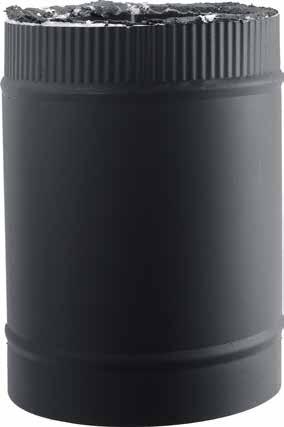

47 ChimVision V en schaktfri lösning Utvändig skorsten inget problem. ChimVision är tillverkad i rostfritt stål som tål väder och vind * En svart, snygg fyrkantig skorstensmantel på taket ingår alltid i ett komplett skorstenspaket. ChimVision V är godkänd för 90 horisontell och 45 vertikal sidodragning. Du kan använda ChimVision V25 upp till innertak för att sedan gå över till V moduler utan schakt Om du behöver dra skorstenen utomhus använder du vårt väggfäste och T-rör en enkel och smidig lösning Här ser du två alternativa lösningar när du behöver bak-ansluta din eldstad Modulerna finns i tre längder: 2 mm 0 mm 1000 mm Byggmåtten är: 210 mm 460 mm 960 mm Diameter ChimVision V: Utv. Ø 2 mm, inv. Ø 1 mm * Gäller ej bakansluten utvändig skorsten 47

48 Attityd 100 Täljsten Minimiavstånd till brännbart tak med oisolerad anslutning 0 Tekniska data Vikt A100T: ca 330 kg Vikt A100 insats: 126 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 8,5 kw Verkningsgrad: 70 % CO-emission: 0,14 % CE-godkänd: EN 13240:2001 / A2:2004 Prestandadeklaration: Vedlängd: Tillval: 45 cm Golvplåt eller golvglas, formskuret Asklåda Friskluftsanslutningssats Brännbar vägg Brännbar vägg Ø utv * cc 1025 Ø 135/ Minsta avstånd till brännbar inredning framför är 1000 mm cc 160** cc 140* 574 Friskluftsuttag i * Botten ** Bakstycke Attityd 100 Insats * Stos utv. Ø 100 mm för anslutning llu 48 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

49 Attityd 200 Täljsten Minimiavstånd till brännbart tak med oisolerad anslutning 0 Tekniska data Vikt A200T: ca 255 kg Vikt A200 insats: 110 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 7 kw Verkningsgrad: 79,8 % CO-emission: 0,094 % CE-godkänd: EN 13329:2001 / A2:2004 Prestandadeklaration: Vedlängd: 35 cm Tillbehör: Golvplåt eller golvglas, formskuret Friskluftsanslutningssats cc 107** 1187 cc 1049 cc 183* 513 Friskluftsuttag Ø 100 mm i * Botten ** Bakstycke Brännbar vägg Brännbar vägg Attityd 200 Insats 436 Ø1 110, Ø 135/ Minsta avstånd till brännbar inredning framför är 1000 mm R218 Ø Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 49

50 732 Attityd **920 Tekniska data Vikt: 110 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 7 kw Verkningsgrad: 72 % CO-emission: 0,06 % CE-godkänd: EN 13240:2001 / A2:2004 Prestandadeklaration: Vedlängd: 33 cm Tillbehör: Golvplåt, formskuret Friskluftsanslutningssats *125 *1 Ø140/149 * Friskluftsanslutning ** Bakanslutning 170 Brännbar vägg Brännbar vägg Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

51 Attityd Attityd Attityd Toppanslutnig 1167 Bakanslutnig * 289,5* Bakpanslutnig 1346 Toppanslutnig * Ø 1 mm 289,5 * Frisklu Ø 1 mm ,5* Attityd Brännbar vägg 386, , Toppanslutnig 1465 Bakanslutnig * Brännbar vägg ,5 75 Ø 1 mm ,5 289,5* Attityd 440 * Frisklu Tekniska data Vikt A410: 380 kg Vikt A420: 4 kg Vikt A430: 4 kg Vikt A440: 520 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 6,5 kw Verkningsgrad: 80,4 % CO-emission: 0,14 % CE-godkänd: EN 13240:2001 / A2:2004 Prestandadeklaration: Bakpanslutnig 1644 Toppanslutnig Vedlängd: 33 cm 154* 581 Tillval: Golvglas, formskuret Värmemagasin 40 kg 90 bakanslutning med sotlucka till A420/A440 Friskluftsanslutningssats Ø 1 mm ,5* * Frisklu Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 289,5 51

52 Attityd Arctos Arctos rak vägg Arctos hörn Anslutningshöjd ca Anslutningshöjd ca Ø230* ø230* *Diameter på hål i avbärningspla a Tekniska data Vikt rakvägg: 380 kg Vikt hörn: 325 kg Effekt, nominell: 9 kw Verkningsgrad: 75 % CO-emission: 0,09 % Insats: Dovre 2200CB CE-godkänd: EN 13240:2001 / A2:2004 / AC:2007 Prestandadeklaration: 104-CPR *Diameter på hål i avbärningsplatta Omramningen får inte ställas direkt mot en brännbar vägg utan måste monteras mot en brandvägg. Vedlängd: Tillval: 40 cm Golvplan i marmor 52 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

53 Apartment Apartment 1 Apartment Tekniska data Tillval Vikt A1 inkl 15 kg sand: 45 kg Keramiska vedträn 4 vedträn Vikt A2 inkl 15 kg sand: 47 kg Bioetanol Spisbränsle 1 liter Färg A1: Svart Torkad sand Fajalit 15 kg Färg A2: Svart Effekt: 1-1,5 kw Typgodkännande: SITAC 0058/02 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 53

54 Westbo Classic Tekniska data: Vikt: ca. 245 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 7 kw Verkningsgrad: 81 % CO-emission: 0,09 % CE godkänd: EN 13240: 2001 EN 13240/A2: 2004/AC: 2006 Prestandadeklaration: WS_CLASSIC_SE_2014_ /2060 (min. takhöjd är 2300/2400) Bakanslutning cc 1735 Anslutningshöjd topp 1860 Vedlängd: Brännbar vägg 2 33 cm Westbo Victoria 100 / 125 Mått anges som modell 100 / modell / mm 920 / mm 710 / mm 120 utv / 1 utv 425 / / / / 483 Tekniska data Vikt 100/125: 90/170 kg Rökgaskanal: Ø 120/1 mm Effekt, nominell 100/125: 4,6/6 kw Verkningsgrad: 82/78,3 % CO-emission 100/125: 0,08/0,08 % *90 / 120 * cc friskluftsanslutning stos Ø 77 mm utv. CE godkänd: EN 13240: 2001 EN 13240/A2: 2004/AC: 2006 Prestandadeklaration 100: Nobel CPR Prestandadeklaration 125: WS_VICTORIA_SE_2014_001 Vedlängd: 30 cm Med sidoglas Brännbar vägg Utan sidoglas Brännbar vägg Brännbar vägg 1/ /248 4/630 golvplåt min 300 2/3 golvplåt min /248 min 100 min Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

55 Westbo Nobel utv Tekniska data Vikt: 90 kg Rökgaskanal: Ø 120 mm Effekt, nominell: 4,6 kw Verkningsgrad: 82 % CO-emission 100/125: 0,08 % CE godkänd: EN 13240: 2001 EN 13240/A2: 2004/ AC: 2006 Prestandadeklaration: Nobel CPR Vedlängd: 30 cm 195 Brännbar vägg golvplåt min 100 min 300 Svenska Klassiker Ankarsrum cc anslutning Tekniska data Vikt: ca. 135 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 8 kw Verkningsgrad: 75,2 % CO-emission: 0,09 % CE godkänd: EN 12815: 2001/AC:2006 EN 12815/A1: 2004/AC: 2007 Prestandadeklaration: WS_ANKARSRUM_SE_2014_001 Vedlängd: 40 cm Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 55

56 Svenska klassiker Westbo Ornament/Standard/HVA Vattencistern (tillval) Vy framifrån Vy bakifrån Vy uppifrån Vattencistern (tillval) Vy från sidan HVA Hällpåbyggnad (tillval) Hällpåbyggnad (tillval) Vy framifrån 5 Vy uppifrån bakanslutning Vy uppifrån toppanslutning Vattencistern (tillval) 400 Vy från sidan Vy bakifrån Bakugnslucka 435 Vedlucka Tekniska data Vikt Standard/Ornament/HVA26: ca. 140 kg Vikt HVA27: ca. 115 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 4 kw Verkningsgrad: 82 % CO-emission: 0,08 % CE godkänd: EN 12815: 2001/AC:2006 EN 12815/A1: 2004/AC: 2007 Prestandadeklaration: WS_STANDARD_SE_2014_ Inmurningsmått Vedlängd: Tillbehör: max. 33 cm Oval inmurningsstos vid bakanslutning Oval/rund övergångsstos vid toppanslutning Vattencistern Vedlucka Bakugnslucka 56 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

57 Dovre Bold Ø 100 Ø1 415 Tekniska data Vikt: 145 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 7 kw Verkningsgrad: 80 % CO-emission: 0,10 % CE godkänd: EN 13240:2001/A2 :2004/AC :2007 Prestandadeklaration: 051-CPR-2015 Vedlängd: Tillbehör: max. 35 cm Extra strålskyddsplåt Ø Utan strålskyddsplåt Avstånd till brännbart Avstånd till brandvägg 800 Med strålskyddsplåt Avstånd till brännbart Avstånd till brandvägg 800 Brännbar vägg Brännbar vägg Brännbar vägg Brännbar vägg Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 57

58 Sense 100 Dovre Version med Sense ben 47 0 Sense 103 Version med sidoglas och ben Sense 200 Version med sockel Avstånd utan skyddsplåt 47 0 Brännbar vägg Sense 203 Version med sidoglas och sockel Brännbar vägg * med/utan sidoglas / 1* s Sense 200 Version med sockel Sense 203 Version med sidoglas och sockel Avstånd med skyddsplåt Brännbar vägg Brännbar vägg * med/utan sidoglas 200 / 1* Tekniska data och mått: Vikt 103: 105 kg Vikt 203: 125 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 4,9 kw Verkningsgrad: 79,5 % CO-emission: 0,18 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 033-CPR-2013 Vedlängd: Asklåda: Förberedd för friskluft: Tillval: 35 cm Ja Ja, Ø 100 mm Strålskyddsplåt Friskluftsanslutning 58 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

59 Astro 3 Tekniska data och mått: Vikt Astro 3 sockel: 161 kg Vikt Astro 3 pelare: 149 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 8 kw Verkningsgrad: 76,4 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 012-CCPR-2013 Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. Färg Astro 3 sockel: Färg Astro 3 pelare: Vedlängd: Tillval: Grå Grå eller svart 25 cm Friskluftsanslutningssats Strålskyddsplåt Golvplåt, formskuret Golvglas, formskuret (endast till sockel) 5 Ø1 utv 420 Ø1 utv Avstånd till brännbar vägg 300 Avstånd till brandvägg Avstånd till brännbar 300 vägg med strålskyddsplåt Ø Ø utv Ø utv 115 Ø OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm 155 OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 59

60 Astro 4 Tekniska data och mått: Vikt Astro 4 sockel: 178 kg Vikt Astro 4 pelare: 159 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 8 kw Verkningsgrad: 76,4 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 012-CCPR-2013 Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. Färg Astro 4 sockel: Färg Astro 4 pelare: Vedlängd: Tillval: Grå eller svart Grå 25 cm Friskluftsanslutningssats Strålskyddsplåt Golvglas eller golvplåt, formskuret 465 Ø1 utv Ø Ø Ø Ø100 Ø utv utv OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm Avstånd till brännbar vägg Avstånd till brandvägg Avstånd till brännbar vägg med strålskyddsplåt Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

61 Dovre 35 CB Tekniska data och mått: Vikt: 120 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 6 kw Verkningsgrad: 77 % CO-emission: 0,097 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 007-CPR Vedlängd: 30 cm Ø125 Tillval: Extra strålskyddsplåt Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. Avstånd till brännbar vägg med hel sida av gjutjän utan sidoglas* Brännbar vägg * *Vid hörnplacering skall sidoglaset ersättas med plattor av gjutjärn. **800 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avståndet kan minskas till 0 mm med glas utbytt mot platta i gjutjärn. Dovre 36 CB Tekniska data och mått: Vikt: 140 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 8 kw Verkningsgrad: 75 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 015-CPR Vedlängd: 40 cm Ø Tillval: Extra strålskyddsplåt Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. Avstånd till brännbar vägg med hel sida av gjutjärn utan sidoglas*. Brännbar vägg * *Vid hörnplacering skall sidoglaset ersättas med plattor av gjutjärn. **800 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avståndet kan minskas till 0 mm med glas utbytt mot platta i gjutjärn. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 61

62 Dovre 40 CB Tekniska data och mått: Vikt utan/med överdel: 90/114 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 6 kw Verkningsgrad: 82,4 % CO-emission: 0,12 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 008-CPR Luftintag 19 cm , Vedlängd: Tillval: Brännbar vägg cm Överdel i gjutjärn Planslipad kokplatta 0 Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 700 mm. ø Luftintag 6x6 mm = 1,7 cm Dovre 100 CB ø125 Tekniska data och mått: Vikt utan/med överdel: 58/76 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 5 kw Verkningsgrad: 76 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 034-CPR Vedlängd: 35 cm Tillval: Överdel i gjutjärn Brännbar vägg 0 Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 700 mm. ø Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

63 Dovre 2 CBS Tekniska data och mått: Vikt: 75 kg Rökgaskanal: Ø 125 mm Effekt, nominell: 6 kw Verkningsgrad: 83 % CO-emission: 0,10 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 006-CPR Vedlängd: Tillval: 30 cm Extra strålskyddsplåt Brännbar vägg ø125 * * Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 200 mm Brännbar vägg 200 Dovre 425 CB Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm Tekniska data och mått: Vikt: 125 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 8 kw Verkningsgrad: 78,8 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 016-CPR-2013 Färg: Vedlängd: Svart eller grå 40 cm Tillval: Brännbar vägg Extra strålskyddsplåt ø1 * Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. 0 *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm. Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 700 mm. 100 Avstånd till brännbar vägg avser montering med isolerad skorsten Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 63

64 Dovre 760 CB ø1 780 Tekniska data och mått: Vikt: 180 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 10,9 kw Verkningsgrad: 78 % CO-emission: 0,09 % CE godkänd: EN 13240:2001 / A2:2004 / AC :2007 Prestandadeklaration: 026-CPR ø1 Vedlängd: Tillval: 60 cm Extra strålskyddsplåt Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg *100 Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 0 mm. För avstånd mot brännbar vägg gäller alltid montering med isolerad skorsten Golvplåt *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm. 64 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

65 Dovre Zen Tekniska data och mått: Vikt: kg Rökgaskanal: Ø 1 mm Effekt, nominell: 4,75 kw Verkningsgrad: 80,1 % CO-emission: 0,09 % CE godkänd: 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 116-CPR-2014 Vedlängd: 30 cm ZEN 100 ZEN Max A Max A /2 0 0 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 65

66 Dovre 2175CB ansl. 120 Tekniska data och mått: Färg: Svart Vikt: ca. 190 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 10 kw Verkningsgrad: 75,9 % CO-emission: 0,06 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 107-CPR-2013 Vedlängd: cm * 699 ø1 inv Tillval: Sidoglas Täckgaller * *Friskluftsanslutning gäller även Dovre 2575, stos utv Ø 95 mm Dovre 2575CB (galler) 385 (galler) Ø1 int Tekniska data och mått: Färg: Svart Vikt: ca. 170 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 10 kw Verkningsgrad: 75,9 % CO-emission: 0,06 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 107-CPR-2013 Vedlängd: Tillval: cm Sidoglas Täckgaller 66 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

67 Dovre 2000CB med vikdörrar alt. panoramadörr Tekniska data och mått: Vikt: 125 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 11 kw Verkningsgrad: 78 % CO-emission: 0,10 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 114-CPR-2013 Vedlängd: Tillval: 40 cm Täckgaller i gjutjärn Plan topp (2000 CB) ø1 : Beskrivning av brandvägg, se sidan Dovre 2000CGL med vikdörrar ø Tekniska data och mått: Vikt: 120 kg Rökgaskanal: Ø xxx mm Effekt, nominell: 11 kw Verkningsgrad: 78 % CO-emission: 0,10 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 114-CPR Vedlängd: 40 cm Tillval: Täckgaller i gjutjärn : Beskrivning av brandvägg, se sidan Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 67

68 Dovre 2200CB med vikdörrar alt. panoramadörr 756 ø200 utv 130 Tekniska data och mått: Vikt: 153 kg Effekt, nominell: 9 kw Verkningsgrad: 75 % CO-emission: 0,09 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 104-CPR Vedlängd: Tillval: : Beskrivning av brandvägg, se sidan cm Täckgaller i gjutjärn Plan topp (2200 CB) Asklåda Dovre 2200CGL med vikdörrar ø1 utv utan galler 710 med galler Tekniska data och mått: Vikt: 148 kg Effekt, nominell: 9 kw Verkningsgrad: 75 % CO-emission: 0,09 % CE godkänd: EN 13229:2001 / A2:2004 / AC:2007 Prestandadeklaration: 104-CPR-2013 Vedlängd: 40 cm Tillval: Täckgaller i gjutjärn : Beskrivning av brandvägg, se sidan Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

69 Attityd Tekniska data och mått: Färg: Svart Vikt: 124 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 7,3 kw Verkningsgrad: 81 % CO-emission: 0,10 % CE godkänd: EN 13229:2001/AC:2006 Prestandadeklaration: * * 700 ø 145 inv/149 utv Vedlängd: cm *Friskluftsanslutning hål Ø 100 mm Attityd * ø 145 inv/149 utv Tekniska data och mått: Färg: Svart Vikt: 98 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 7,3 kw Verkningsgrad: 81 % CO-emission: 0,10 % CE godkänd: EN 13229:2001/AC:2006 Prestandadeklaration: * *Friskluftsanslutning hål Ø 100 mm Vedlängd: cm Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 69

70 Sverigekassetten 1 Sverigekassetten 1 4 Tekniska data och mått: Vikt: 95 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 9 kw Verkningsgrad: 62 % CO-emission: 0,25 % CE godkänd: EN 13229:2001 / A2:2004 Prestandadeklaration: Vedlängd: 38 cm Anslutning bak-topp Anslutning topp (standard) Anslutning bak 190 Ø160/ Sverigekassetten Tekniska data och mått: Vikt: 120 kg Rökgaskanal: Ø 1 mm Effekt, nominell: 9 kw Verkningsgrad: 62 % CO-emission: 0,25 % CE godkänd: EN 13229:2001 / A2:2004 Prestandadeklaration: Vedlängd: 45 cm Anslutning bak-topp Anslutning topp (standard) Anslutning bak 200 Ø160/ * Kassetten kan specialbeställas med fast toppanslutning. 70 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

71 Måttunderlag skorsten A-mått H2 H7 H6 H3 H3 H1 H5 H4 Måttunderlag för beställning av ChimVision Fyll i dessa mått och lämna till din återförsäljare tillsammans med din skorstensbeställning på ChimVision: V25 V A-mått: mm H1 utbrytspunkt: mm H2 huv: mm H3 total längd: mm H4 innertakshöjd: mm H5: mm *H6 förskjutning: mm H7: mm Taklutning (V ): grader *Vi lev. enbart 45 böj Schakt: Ja Nej Yttertak: Tegel Papp Plåt Annat Eldstadsmodell: Anslutningshöjd: mm Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 71

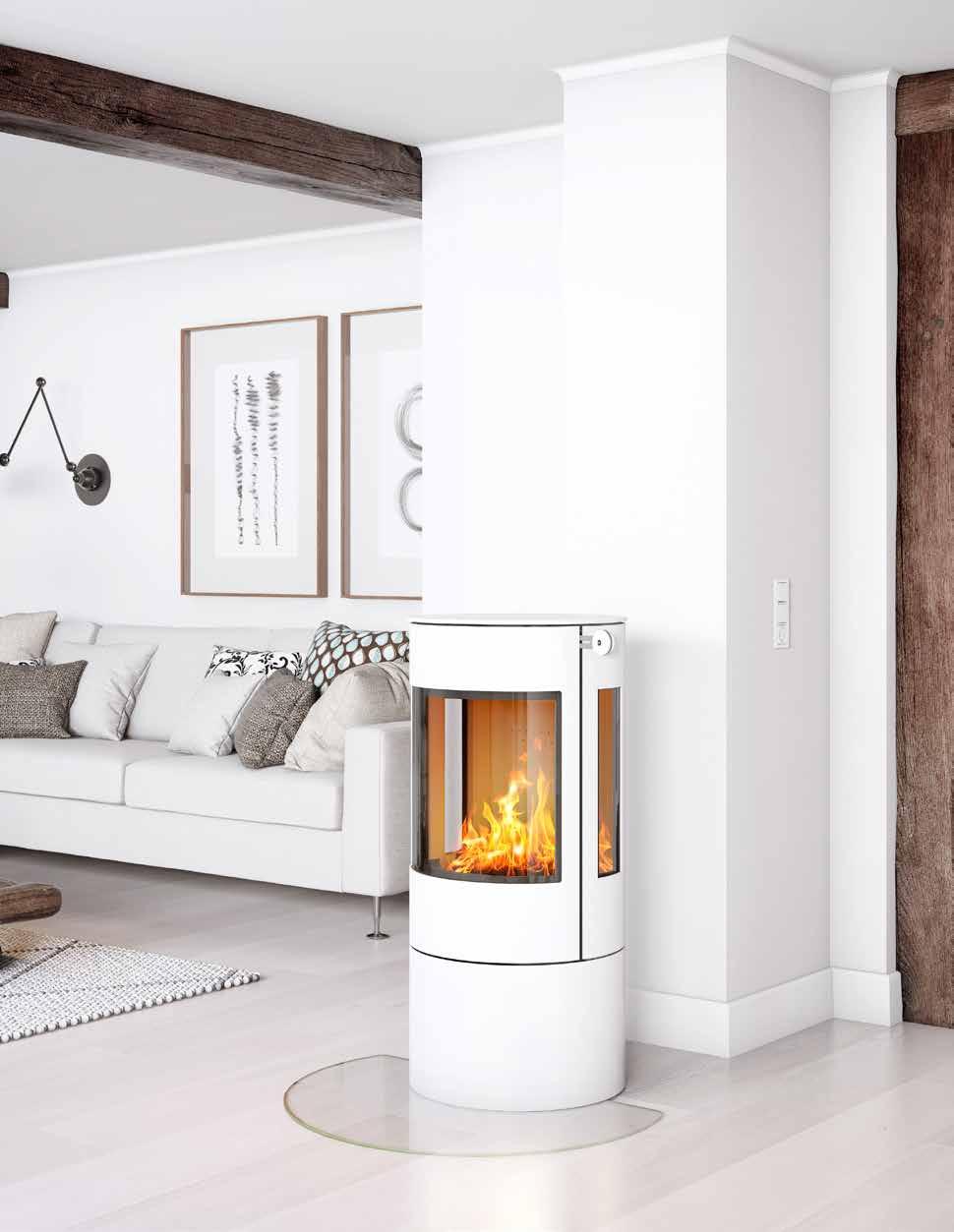

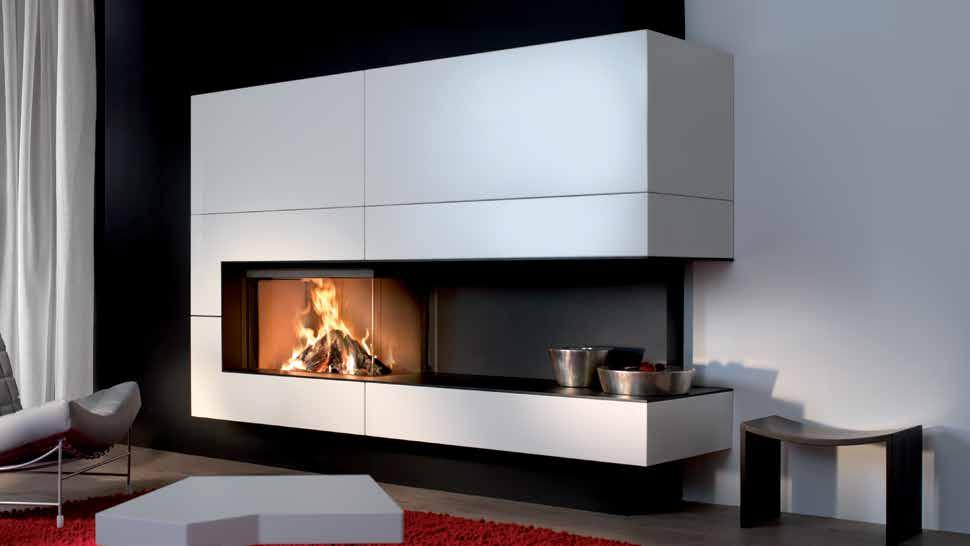

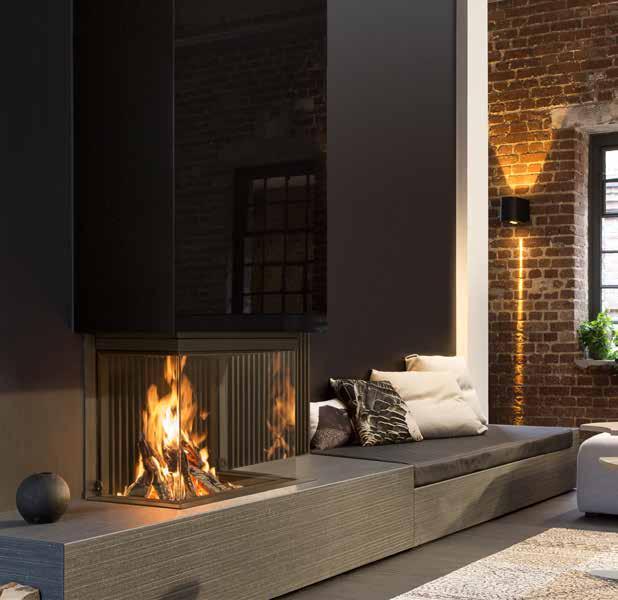

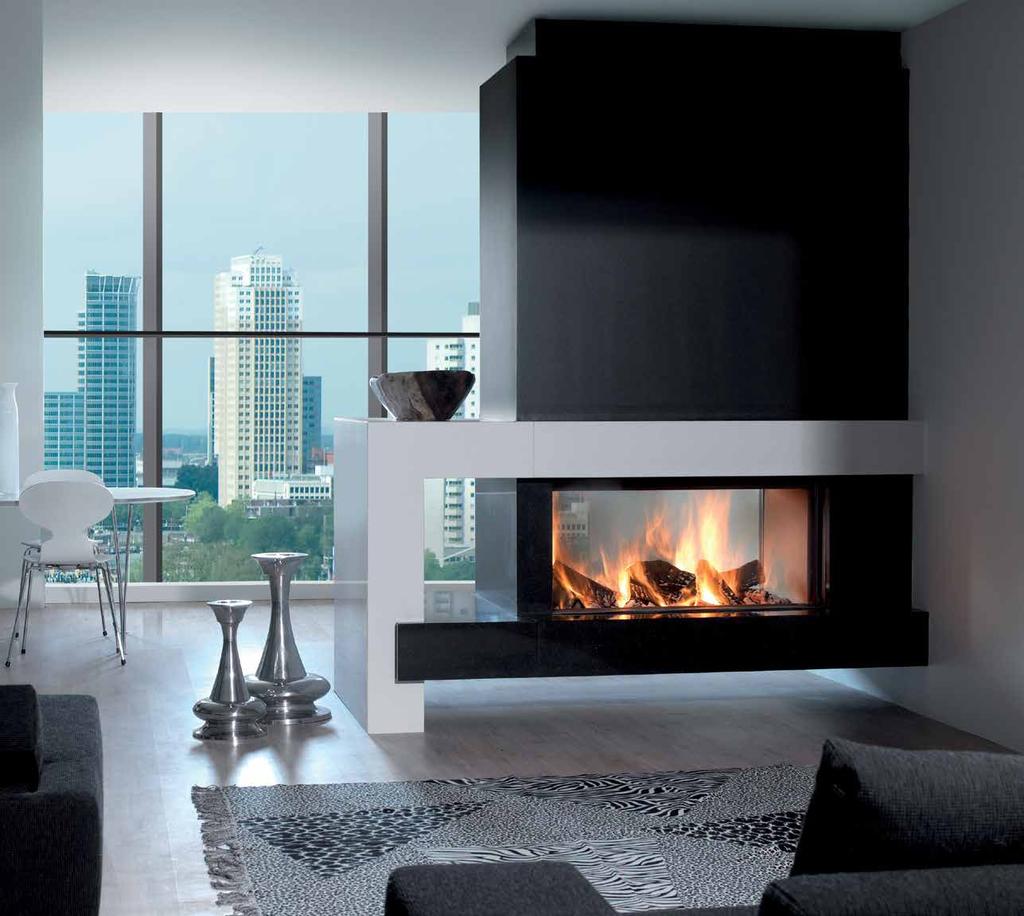

72 Axplock ur vårt övriga sortiment Rais 2:1 Version Kal-fire Heat Pure 105T Kal-fire Heat Pure 90-2 Rais Rina täljsten Kal-fire Heat Pure 66 Kal-fire Heat Pure 80T Rais Q-20 Rais Viva 100 L Vit Begär katalog på vårt övriga sortiment eller besök vår hemsida på Scandinavisk Spismiljö AB Ekslingan 1, Väla Norra Helsingborg Tel info@spismiljo.se
