1 SCANDINAVISK SPISMILJÖ Attityd APARTMENT Brännö Svenska Klassiker

2 Rätt attityd till värme Vi på Scandinavisk Spismiljö har arbetat med brasvärme i mer än 30 år. Hela tiden med den fasta övertygelsen att bara riktigt hög kvalitet ger riktigt nöjda kunder! Det är bland annat därför du idag kan vara säker på att alltid hitta den eldstad du söker hos oss. Välkommen in till vår närmaste återförsäljare så skall vi hjälpa dig till den rätta lösningen i allt från värmeekonomi till trivsel. Kort sagt; till en braskamin som både lever upp till alla hårda krav och din egen, högst personliga smak. Rätt attityd till värme Attityd Attityd Attityd Attityd Attityd Brännö Attityd Bryssel Attityd Arctos Apartment Svenska klassiker Teknisk beskrivning

3 3

4 4

5 Attityd 100 täljsten Attityd 100 med täljsten, vår egenutvecklade braskamin, är en modern konvektionskamin med brännkammare i gjutjärn. Den senaste förbränningstekniken och värmelagrande täljsten garanterar mycket goda värmeegenskaper. Med sina stora glasytor och rena, återhållsamma linjer är Attityd 100 en given favorit i både moderna och klassiska miljöer. Attityd kan även köpas som ren insats för den som vill frimura, se måttskiss i slutet av katalogen. 5

6 Attityd 200 Attityd 200 är en mindre modell än föregångaren Attityd 100. Men med samma generösa glasytor och fina förbränning. Attityd 200 finns i två olika utföranden, som braskamin i plåt lackerad i svart eller med värmelagrande täljsten som omramning. Dessutom kan du köpa enbart insatsen i gjutjärn om du vill göra en egen frimurning. Vilket du än väljer så får du en eldstad som har den senaste förbränningstekniken i kombination med möjligheten att ta friskluft utifrån direkt in till eldstaden. 6

7 7

8 8

9 Attityd 300 braskamin Attityd 300 har en stram, elegant design med generösa glasytor åt tre håll. Attityd 300 har senaste förbränningstekniken med dubbla sidoglas i kombination med möjligheten att ta friskluft utifrån direkt in till eldstaden. Genom sin speciella konstruktion spolas glasen med luft som därigenom hålls rena från sotbeläggning. Attityd 300 är förberedd för att anslutas uppåt eller rakt bakåt och är utrustad som standard med vedlucka. 9

10 10

11 Attityd 350 braskamin Låt oss presentera Attityd 350, vår senaste modell i populära Attityd serien. En elegant modell lackerad i svart med detaljer i borstat aluminium. Attityd 350 finns med tre olika sidopaneler. En med hela stålsidor, en med stålsidor och sidoglas och kanske den mest eleganta, med hela glassidor. Attityd 350 är en konvektionskamin vilket ger en mjuk och behaglig värme. Genom sin speciella konstruktion av tilluft till förbränningen spolas glasen med luft och hålls därigenom rena från sotbeläggning. Attityd 350 är förberedd för direktanslutning av förbränningsluft utifrån. 11

12 Attityd 400 täljstenskamin Hösten 2010 introducerade vi en ny täljstenskamin i populära Attityd serien, Attityd 400. En brännkammare med fyra olika möjligheter - du väljer bara de antal skift av täljsten du vill ha och höjden på brännkammaren. Attityd 400 har också ett extra magasin av täljsten för en längre värmelagring. Genom ett varmluftsspjäll på toppen reglerar man enkelt om man vill ha snabb konvektionsvärme eller långsammare lagringsvärme. Attityd 400 är förberedd för anslutning av förbränningsluft utifrån. Attityd 410 Attityd 420 Attityd 430 Attityd

13 13

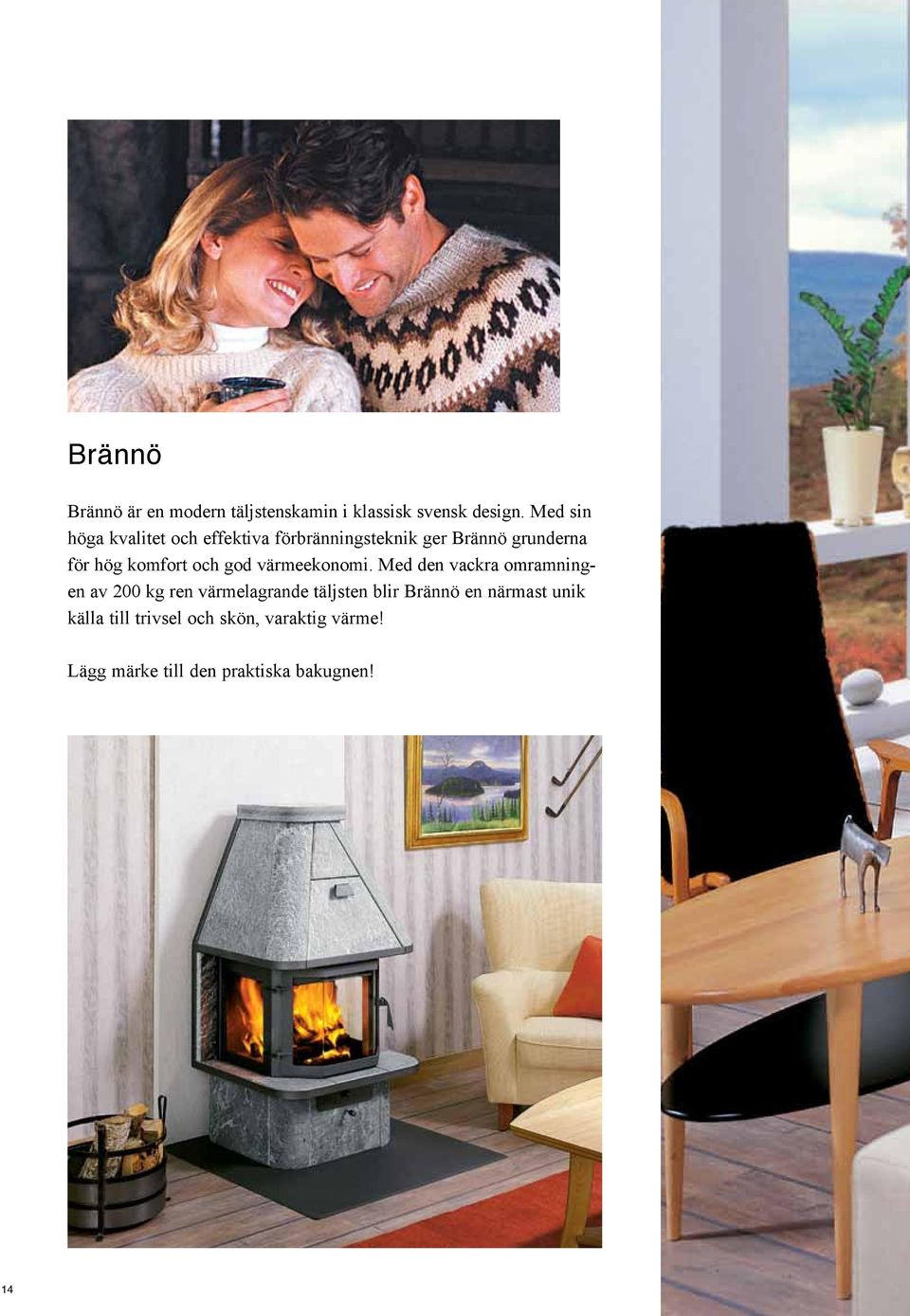

14 Brännö Brännö är en modern täljstenskamin i klassisk svensk design. Med sin höga kvalitet och effektiva förbränningsteknik ger Brännö grunderna för hög komfort och god värmeekonomi. Med den vackra omramningen av 200 kg ren värmelagrande täljsten blir Brännö en närmast unik källa till trivsel och skön, varaktig värme! Lägg märke till den praktiska bakugnen! 14

15 Brännö är utrustad med en unik bakugn 15

16 16

17 Attityd Bryssel murspis Bryssel är en modern murspis i klassiskt utförande. Både lättplacerad och lätt att tycka om, precis som insatsen Dovre 2175CB3 med sin moderna, effektiva förbränning och generösa eldupplevelse. För att underlätta placeringen i t ex hörn, kan ena eller båda sidorna täckas med paneler. Sidoglasen ersätts då med gjutjärnssidor. Som standard levereras Bryssel med glas på tre sidor. Omramningen består av prefabricerade block vilket gör att du själv enkelt kan ta hand om monteringen! 17

18 Attityd Arctos Arctos är en elegant murspis, med insatsen 2200CB i gjutjärn från Dovre. En av Europas ledande tillverkare av eldstäder. Arctos är en murspis med mycket hög pass form och ytfinish, vilket gör att du själv enkelt kan ta hand om monteringen. Placera alltid Arctos mot en brandvägg. Välj mellan vikdörrar eller panoramadörr på insatsen. Arctos murspis finns för placering både i hörn och mot rak vägg. 18

19 Som tillval till Apartment finns naturtrogna vedträn i keramik. Apartment - skorstensfri kamin Du behöver inget tillstånd för att sätta in Apartment, vår skorstensfria kamin för bioetanol. Kaminen passar lika bra i lägenhet som i villa eller fritidshus, eller varför inte i det inglasade uterummet. Kaminen finns i två utföranden, den fyrkantiga Apartment 1 eller den mjukt rundade Apartment 2. Det krävs ingen skorsten för att elda med bioetanol. Kaminen är utrustad med två rostfria behållare som man häller bränslet i. Effekten från Apartment är på ca 1000W vilket motsvarar ett normalt elelement. Apartment är P-märkt och säkerhetstestad hos SP och vi lämnar 2 års garanti. Apartment eldas med bioetanol 19

20 Svenska Klassiker Westbo Classic, med tidstypisk 1800-talsdesign, är kaminen som förenar klassisk tidlöshet med ny, modern förbränningsteknik. Westbo Classic är en konvektionskamin i traditionellt gjutjärn med en yttermantel av stålplåt där du kan välja klassisk svart eller vit emalj. En konstruktion som ger snabb, behaglig värme parallellt med mycket effektiv värmelagring. I våra svenska klassiker ingår även ett handplockat sortiment av köksspisar. Se dem som en skön värmekälla eller som en del av vårt kulturarv; som en plats att baka eller laga mat vid, som våra förfäder gjort i generationer. Ankarsrum smalspis Husqvarna 1827 Westbo Ornament Westbo Standard 20

21 Westbo Classic. En svensk klassiker i tidstypisk 1800-tals design med modern förbränningsteknik och konvektion. Välj mellan klassisk svart eller vit emalj, se infälld bild. Finns i två höjder. 21

22 Attityd 100 med täljsten Minimiavstånd till brännbart tak med oisolerad anslutning 500 Tekniska data: Vikt A100P: ca 180 kg Vikt A100T: ca 330 kg Vikt A100 insats: 126 kg Effekt: 10 kw P-märkning: Tillbehör: Anslutningsrör topp Bakanslutningssats Special golvplåt Asklåda Anslutningssats för tilluft Brännbar vägg Brännbar vägg 604 Brandvägg Ø utv * Ø 135/ cc Minsta avstånd till brännbar inredning framför är 1000 mm cc 160** cc 140* 574 Brandvägg Friskluftsuttag i * Botten ** Bakstycke Attityd 100 Insats Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm * Stos utv. Ø 100 mm för anslutning tilluft 22

23 Attityd 200 Täljsten Attityd 200 Plåt Minimiavstånd till brännbart tak med oisolerad anslutning 500 Tekniska data: Vikt A200P: Vikt A200T: Vikt A200 insats: Effekt: CE godkänd: ca 190 kg ca 255 kg 110 kg 7 kw Omramning EN insats EN SITAC: SC SINTEF Norge: Minimiavstånd till brännbart tak med oisolerad anslutning 500 Tillbehör: Anslutningsrör topp Bakanslutningssats Special golvplåt Anslutningssats för tilluft cc 107** 1187 cc 1049 cc 183* 513 Friskluftsuttag i * Botten ** Bakstycke Brännbar vägg Brännbar vägg Brännbar vägg Brännbar vägg cc 154** cc Friskluftsuttag i * Botten ** Bakstycke cc 168* 600 Ø 135/ Minsta avstånd till brännbar inredning framför är 1000 mm 200 Minsta avstånd till brännbar inredning framför är 1000 mm 600 Ø 135/ Brandvägg Brandvägg 50 Brandvägg Brandvägg Attityd 200 Insats Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 23

24 Attityd 300 Attityd * * ** * * *150 ø 140/ *Friskluftsanslutning ø140/ * Friskluftsanslutning ** Bakanslutning Tekniska data Attityd 300: Vikt: 105 kg Effekt: 3-8 kw Rökstos: Ø 140/149 mm Uppvärmningsyta: m 2 CE godkänd: Enligt EN Godkännande Norge: NS-3058 Tillbehör Attityd 300: Golvplåt Anslutningssats för tilluft Tekniska data Attityd 350: Vikt: Effekt: Rökstos: CE godkänd: Tillbehör Attityd 350: Golvplåt Anslutningssats för tilluft 110 kg 3-8 kw Ø 140/149 mm Enligt EN Brännbar vägg Brännbar vägg Brännbar vägg Brännbar vägg Brandvägg Brandvägg 50 Brandvägg Brandvägg

25 Attityd Attityd Attityd ø 150 mm 579 Toppanslutnig 1167 Bakanslutnig * 289,5 289,5* * Friskluft ø 150 mm 573 Bakpanslutnig 1346 Toppanslutnig * 289,5 289,5* Attityd 430 * Friskluft Brännbar vägg 386,5 100 Brandvägg 361, Toppanslutnig 1465 Bakanslutnig * Brännbar vägg 200 Brandvägg ,5* ,5 ø 150 mm ,5 Attityd 440 * Friskluft Tekniska data och mått: Vikt A410: 380 kg Vikt A420: 450 kg Vikt A430: 450 kg Vikt A440: 520 kg Effekt: 3-8 kw Verkningsgrad: 80,4 % Rökstos Ø: 150 mm CE-godkänd: Enligt EN Byggproduktcert: 0975 Swedcert SINTEF Norge: NS 3059 klass Bakpanslutnig 1644 Toppanslutnig * Tillval: 90 bakanslutning med sotlucka till modell A420/A440 Anslutningssats för friskluft ,5* ø 150 mm * Friskluft 25

26 Attityd Bryssel * inv. ø *Avstånd CC rökrörsförskjutning (tillval) till brandvägg **Friskluftsanslutning ***Mått på öppning i omramning 250*** 1270 CC håltagning 45 bakanslutning ca ** 270 ** Brandvägg 570** Tekniska data Bryssel Vikt med insats: 396 kg Insats: Dovre 2175CB3 Effekt max: 12 kw Verkningsgrad: 75 % Godkännandebevis: 0200/08 SITAC Dovre 2175CB3: CE godkänd enligt EN Tillbehör: Golvplan i marmor Rökrörsförskjutning vid toppanslutning 26

27 Brännö Avstånd till brännbar vägg * * cc 120 ** /143 cc 120 ** *** / * Uttag för bakanslutning ** Anslutning för friskluft, Ø 100 *** Avstånd till sidoglas Tekniska data: Vikt stomme: 100 kg Vikt täljsten (ej svep): 200 kg Effekt: 3-12 kw Rökstos: Ø inv. 143 mm Uppvärmningsyta: m 2 Typgodkännande: SITAC 0053/06 ca 900 *** 500 Tillbehör: Skorstensinklädnad i täljsten vid toppanslutning Vi rekommenderar max fem sektioner Övergång till rökrör (150 mm) Anslutningsrör samt murstos (150 mm) Golvplåt Anslutningssats för tilluft ***

28 Attityd Arctos Arctos rak vägg Arctos hörn ø230* Anslutningshöjd ca Anslutningshöjd ca 1200 ø *Diameter på hå *Diameter på hål i avbärningsplatta ø230* *Diameter på hål i avbärningsplatta 914 Arctos murspis är anpassad för Dovre 2200 CB insats. Tekniska data: Vikt rakvägg med insats: 380 kg Vikt hörn med insats: 325 kg Inv. Ø anslutning: 180 mm Utv. Ø anslutning: 200 mm Effekt: 11 kw Typgodkännande Dovre 2200CB: SITAC 0167/06 Omramningen får inte ställas direkt mot en brännbar vägg utan måste monteras mot en brandvägg. Tillval: Golvplan i marmor 28

29 Apartment Apartment 1 Apartment Tekniska data: Vikt A1 inkl 15 kg sand: 45 kg Vikt A2 inkl 15 kg sand: 47 kg Färg A1: Svart Färg A2: Svart Effekt: 1-1,5 kw Typgodkännande: SITAC 0058/02 Tillval: Keramiska vedträn Bioetanol Spisbränsle Torkad sand Fajalit 4 vedträn 1 liter 15 kg Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 29

30 Svenska Klassiker Westbo Ornament/Standard 630 Vattencistern (tillval) Vy framifrån Vattencistern (tillval) Vy från sidan Husqvarna 1827 Vy uppifrån Tekniska data: Vikt: 140 kg Färg: Svart Medeleffekt: 5 kw Verkningsgrad: 79,7 % CE-godkänd: Enligt DIN EN Variation: Med eller utan ornament Vy bakifrån 560 Vattencistern (tillval) Vattencistern (tillval) Vy framifrån Vattencistern (tillval) Vy från sidan Vy uppifrån bakanslutning Vy bakifrån Vy uppifrån toppanslutning Tekniska data: Vikt: 115 kg Färg: Svart Medeleffekt: 5 kw Verkningsgrad: 79,7 % CE-godkänd: Enligt DIN EN Bakugnslucka 435 Tillbehör: Oval inmurningsstos vid bakanslutning Oval/rund övergångsstos vid toppanslutning Vattencistern Vedlucka Bakugnslucka 295 Vedlucka 435 Inmurningsmått 30

31 cc anslutn Svenska Klassiker 85 Ankarsrum cc anslutning Tekniska data: Verkningsgrad: 75,2 % Rökrörsanslutning: Ø utv. 125 mm Vikt: ca 135 kg Medeleffekt: 8 kw CE godkänd: DIN EN Westbo Classic /2060 (min. avstånd till brännbart innertak 2300/2400) Bakanslutning cc Anslutningshöjd topp 1860 Tekniska data: Rökrörsanslutning: Ø utv. 125 mm Vikt: ca 230 kg Medeleffekt: 9,1 kw Verkningsgrad: 71% Typ- och miljögodkänd: SITAC 0844/ Brännbar vägg Brandvägg Brandvägg Brännbar vägg Brandvägg Brandvägg Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 31

32 Axplock ur vårt övriga sortiment Spismiljö Dovre Astro 3 Heat Pure 65 RAIS 2:1 Sverigekassetten Dovre 35 CB3T Dovre 425 CB RAIS Q-20 Dovre 2175 CB Begär katalog på vårt övriga sortiment eller besök vår hemsida på Ekslingan 1, Väla Norra, Helsingborg, Tel , Fax ,
