1 Svesol Premium Ovanpåliggande och fristående montering Montering Inkoppling Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2013 Svesol Premium

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Martin Eriksson och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Säkerhetsinstruktioner... 3 Tekniska instruktioner... 3 Rör och temperaturgivare... 4 Monteringsöversikt... 5 Placering av solfångare... 6 Takankare på tegeltak... 7 Fästjärn på plåttak... 9 Stockskruvar på eternittak Uppvinklat montage Montering profilskenor Upplyftning Montering solfångarmoduler Inkoppling Takgenomföring

3 Säkerhetsinstruktioner För installatörens hälsa följ gällande säkerhetsföreskrifter. För enkel montering och service rekommenderas ett avstånd på 1,5 m från takfoten och 1,2 m till taksidokant. Säkerhetslinan monteras runt skorsten eller något annat, inte i solfångarfästen. Följ installationsanvisningarna: Solfångarna ska sitta kvar säkert på taket och kommer att utsättas för stora krafter vid stormar och tjocka snötäcken. En kedja är inte starkare än sin svagaste länk, tänk därför på att krafterna i solfångarna och fästmaterialet även ska kunna tas upp i skruvförband, undertak, takstol och resten av byggnaden. Konsultera en byggnadsingenjör vid tveksamhet eller vid extrema snölaster. Dimensionera rätt: För bästa energiutbyte och systemfunktion följ tekniska föreskrifter och Svesols dimensioneringsråd. Tekniska instruktioner Monteringssats Monteringssats finns för att installera Svesol Premium ovanpåliggande på flera olika sorters tak, t.ex. tegelpannor, plåttak eller eternittak. Satsen kan användas på tak med lutningar på 20 och uppåt. Svesol Premium kan även monteras fristående på flera olika underlag. Kontakta Svesol för mer information om de olika monteringssatserna. Planering Planera så att det går att få upp solfångarna på taket, att de ger gott utbyte och att inspektion och eventuellt underhåll kan utföras enkelt. Koppling Upp till 4 Premium kan anslutas i serie. Om fältet innehåller mer än 4 solfångare, delas det upp i två eller fler parallella, lika långa kretsar Ordning på papper Kom ihåg att göra en bygganmälan till din kommun, tala även med ditt försäkringsbolag. Frysskydd Använd endast solfångarvätskan Tyfocor LS i solfångarkretsen. Den är anpassad för att klara alla förekommande temperaturer i en solfångare, både kalla och varma. En solfångare kan komma upp i temperaturer över 200 C, av den anledningen måste expansionskärl, system och förtryck vara korrekt dimensionerat och installerat för lång och säker drift. Avluftning Avluftning av solkrets sker normalt med hjälp av den inbyggda avluftaren i solkretsarmaturen. För god funktion dimensioneras rören så att flödeshastigheten är snabbare än en eventuell luftbubblas lyfthastighet, varvid luften dras med ned till avluftaren. I vissa fall måste systemet kompletteras med en extra avluftare på tak eller vind, beroende på hur rördragning ser ut. Åskskydd Temperaturgivaren i solfångaren kopplas i dosa med överspänningsskydd. Om byggnaden har åskledare jordas dessutom solfångarens rör i denna med en grön / gul ledare på minst 6 mm² Cu (H07 VU eller R). Om åska är ett återkommande problem och ingen åskledare finns går det att tillverka en åskledare genom att slå ned en jordningspinne i jorden och ansluta en jordningskabel mellan jordningspinne och solfångare. 3

4 Rör och temperaturgivare Planera hydraulisk och temperaturgivarinkoppling enligt nedanstående ritning. Temp.givare Temp.givare Temp.givare Temp.givare Bild: Temperaturgivare vid utgående rör, följ råd nedan angående hydraulisk inkoppling - Temperaturgivaren monteras i utgående lednings anslutningsrör. - Antal kretsar väljs enligt följande vid Sencon högtryckspump: - för upp till 3 moduler seriekoppla alla. - För mer än 3 moduler dela upp i två parallella, lika långa kretsar. - Rörledningar väljs enligt följande: - för upp till 3 moduler och max 25 m rörledningar räcker det med 12 mm rörledningar. - För 4, 6 och 8 solfångarmoduler ska samlingsrör och stigarrör vara 15 mm. - För mer än 8 moduler kontakta Svesol för individuellt systemförslag. Notera: Om reglercentral med impulsstartfunktion används går det även att placera 2+2 solfångare upp och ned = med in- och utlopp längst ned, temp.givare i utgående röranslutning. 4

5 Monteringsöversikt Bild nedan visar detaljer för montering : Solfångare 2: Skena under solfångare 3: Rör med isolering mellan solfångare 4: Anslutningsrör till solfångargrupp 5: Takgenomföring 6: Temperaturgivare 3 2 Monteringsdetaljer förutom takinfästning Fästjärn för plåttak Stockskruv för mont i takstolar takinfästning för tegeltak 5

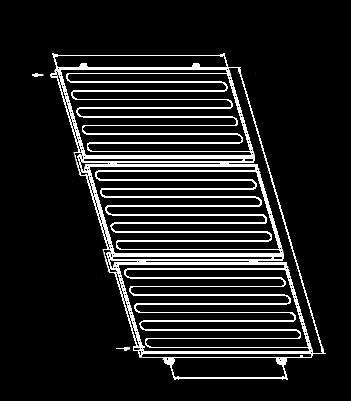

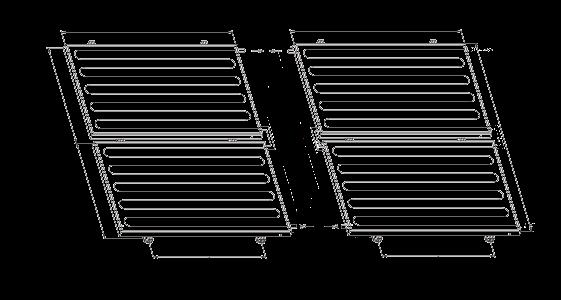

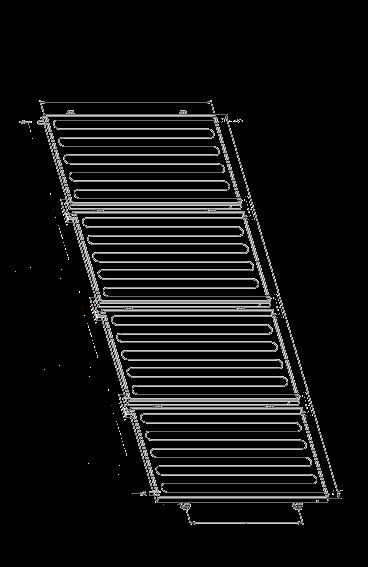

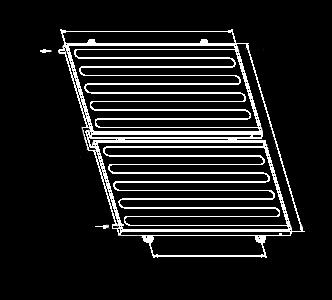

6 Placering av solfångare Placera solfångarna enligt skisser nedan och tag hänsyn till hur rören ska dras. Det går att seriekoppla upp till 3 solfångare. Därefter delas solfångarna upp i två parallellkopplade grupper. Solfångarna i grupperna är seriekopplade. TIPS Det är enklast att montera solfångarna med för ändamålet utvecklade monteringssatser (balkmått) 3703 (balkmått) Arrangemang: 2 solfångare Takankare: 6 st Arrangemang: 3 solfångare Takankare: 8 st (balkmått) Arrangemang: 4 solfångare Takankare: 10 st Arrangemang: 4 solfångare Takankare: 12 st 2482 (balkmått) 6

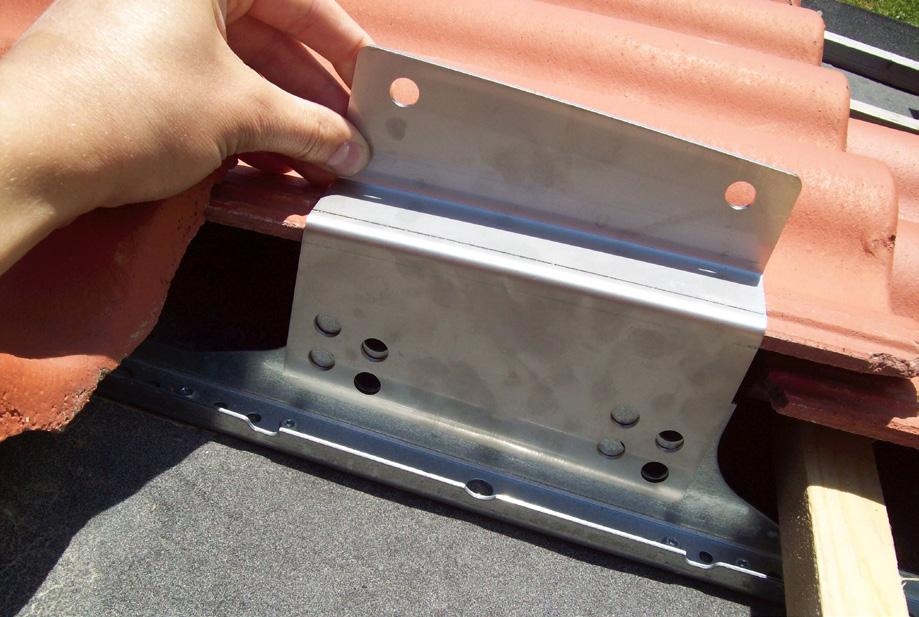

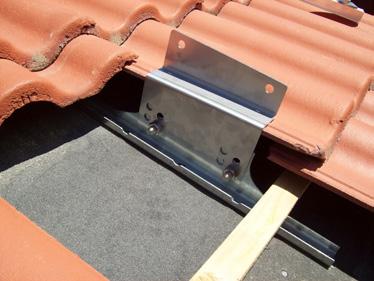

7 Svesol värmesystem AB Takankare på tegeltak Montering oberoende av takstol Solfångarna kan placeras oberoende av takstolsplacering med dessa takankare i råspontstak, minimum 17 mm tjock. Ströläkt idealt 25 mm, minimum 15mm. Om råspont ej finnes går det att placera brädor mellan takstolarna; i brädorna monteras sedan takankare som håller i solfångarna. För att passa olika typer av taktegel är takankarna justerbara så att solfångarna kan monteras så närma taket som möjligt. 1. Frilägg undertak. Det är ofta enklast att skjuta upp tegelpannorna under ovanliggande. 2. Frilägg överallt där takankare ska placeras. Bild: Placera takankare 5. Skruva ihop fotfästet med mellandel med hjälp av två M10 skruvar. Skruva fast fotfästet i undertaket med 10 st ankarskruv utan att teglet utsätts för tryck. Bild Skruva fast mellandel, fotfäste i tak 7 Svesol värmesystem AB I sidled placeras fotfäste så att de hamnar mitt emellan två pannor, med mm mellanrum. Leta efter en hålbild som medger ett montage i lagom höjd med teglet utan att teglet utsätts för ett tryck, det ska vara minst 3 mm tomrum mellan takankare och tegel. Tänk på att fotfästet ska ligga an mot undertak, så att det ej sjunker vid fastskruvning. Premium Solvis ovanpå v Om fler profilskenor upprepas punkt 2.

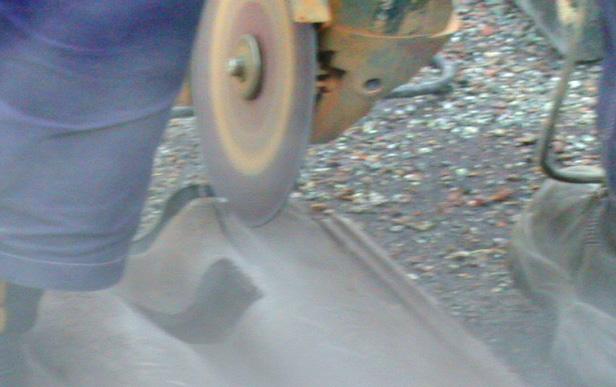

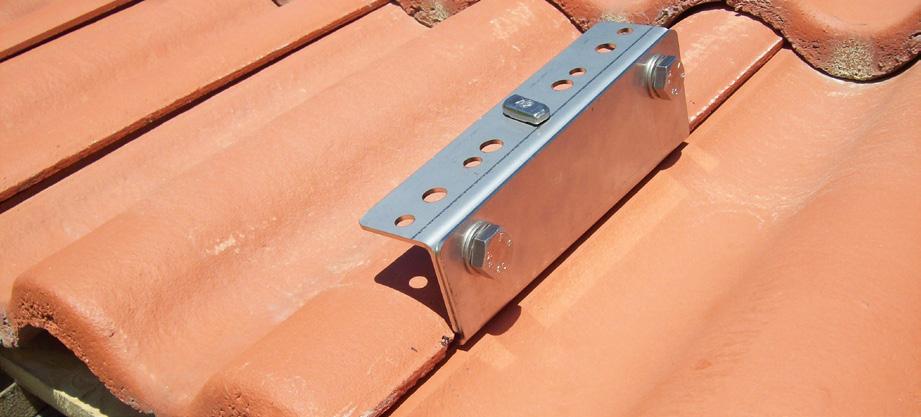

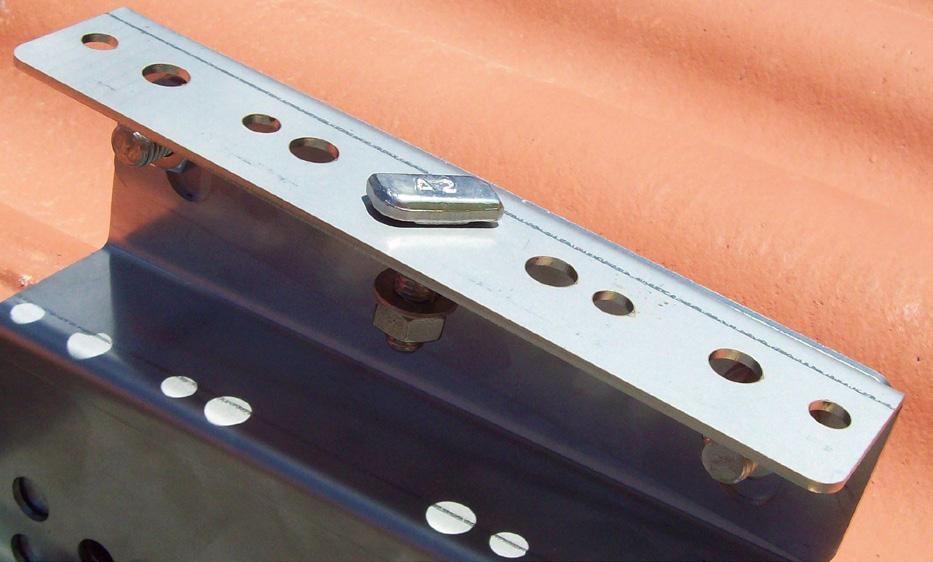

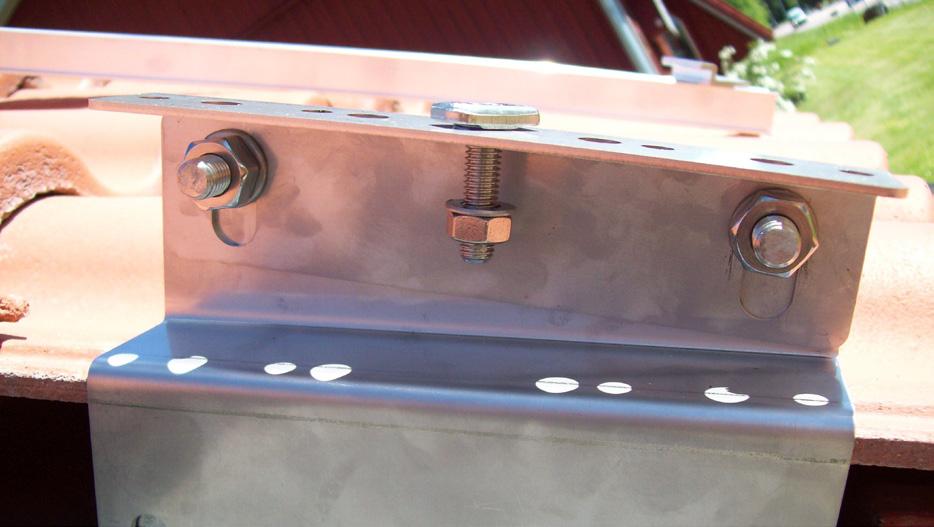

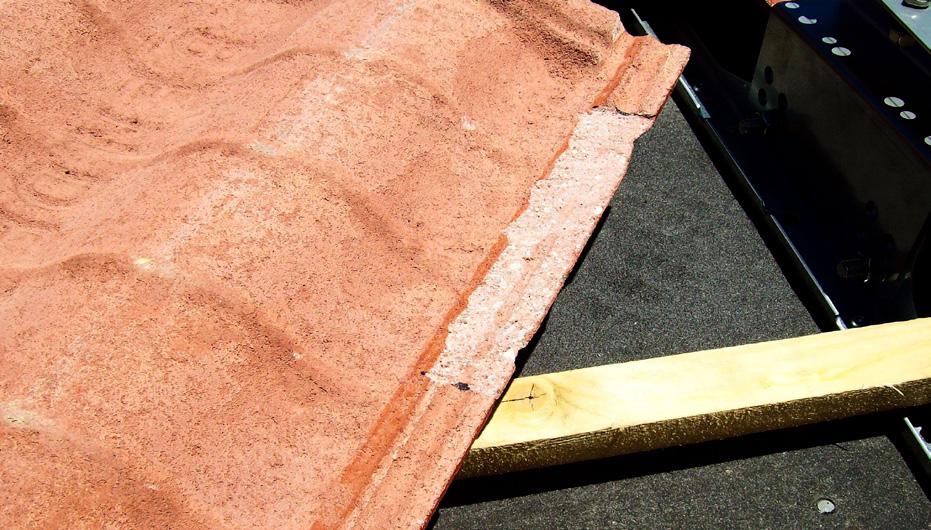

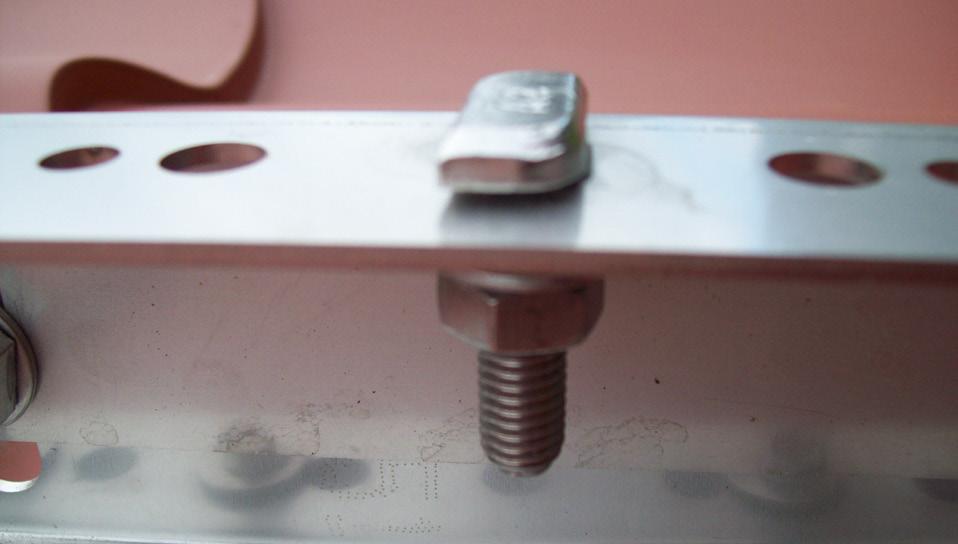

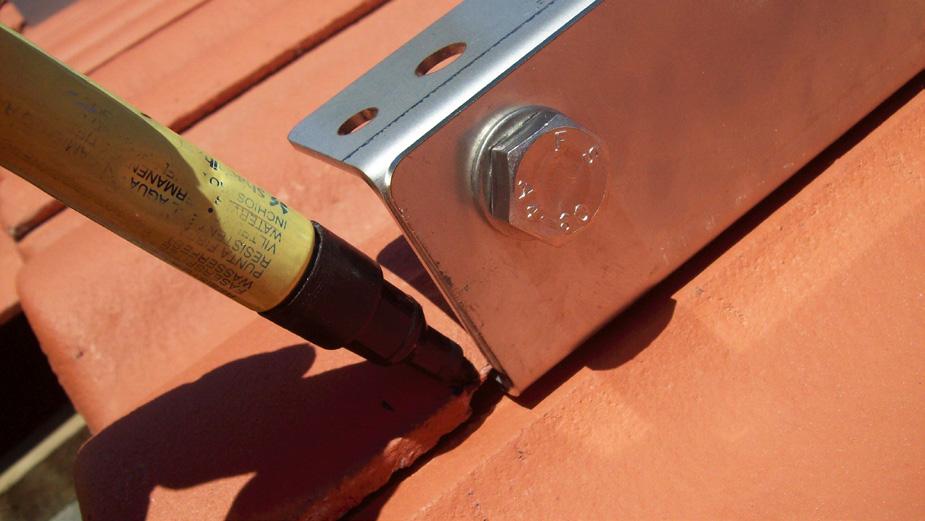

8 6. Montera övre del av takfästet med två M10 skruvar. Bild: Montera överdel av fäste 7. Montera M8 T-spårskruv i lämpligt hål. Använd det hål som är närmast änden på balken eller avlångacentrumhålet. Bild: Montera T-skruv 8. Markera plats på tegelpanna för ev urtag Bild: Markera för uttag i takpanna Bild: Slipa ur enligt markering Bild: Kontrollera att urtag i tegelpanna passar 9. Slipa i panna 10. Tegelpanna bör ligga utan att rida. 8

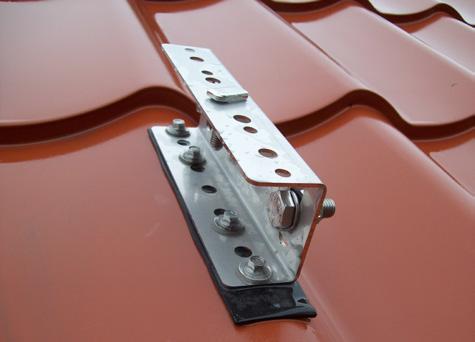

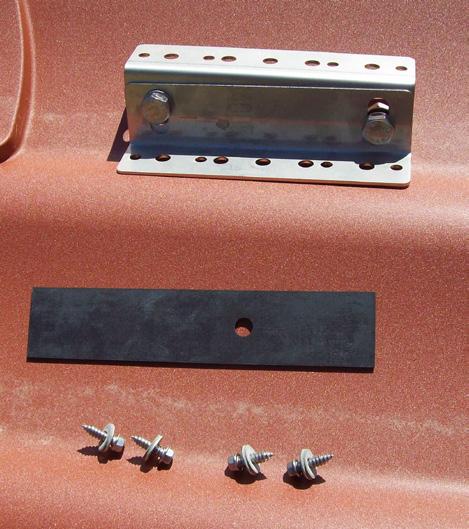

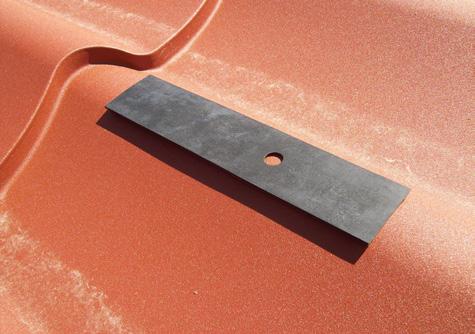

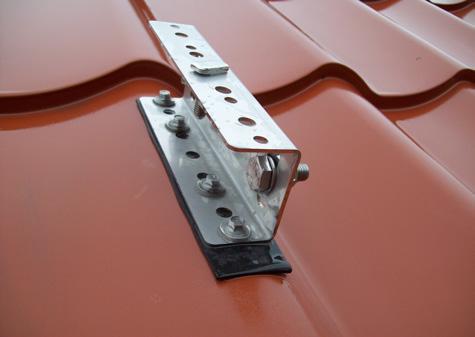

9 Fästjärn på plåttak Nedan visas ett sätt att montera montera fästen i hustak. På grund av det stora antalet olika typer av plåtar håller Svesol inte allt fastsättningsmaterial av denna typ i lager. Om detta material inte passar, rekommenderas ett besök hos din lokala plåtslagare. Eftersom kvaliteten på installationen till stor del beror på lokala förutsättningar och hur dessa beaktas kan Svesol inte ansvara för installationen. Monteringsanvisning på denna sida kan därför enbart betraktas som en idéskiss för att du som montör ska veta några av alla möjligheter! Solfångarna kan monteras på plåttak med hjälp av fästjärn. Om massivt underlag inte finns tillgängligt precis rakt under fästplattan är det nödvändigt att taket kan bära lasten. Tillse därför att plåten kan bära solfångare, vind och dimensionerande snölast, ett riktmärke är minst 0,5 mm stålplåt. Fästjärn sätts fast i plåttaket. Skenor monteras på fästjärn. Solfångarna monteras sedan på skenorna. Fästjärn skall vara avpassad till det tak den skall användas på. Fastställ positioner, 4 st fästjärn per solfångare, solfångare bredvid varandra kan dela 1. Kontrollera att fästjärn passar för takplåten. 2. Det ska vara ett fästjärn mellan varje solfångare och i början och slutet av varje skena. 3. Fastställ positioner för skruvar i tak. - Tänk på att varje kolumn måste vara rak och att kolumnerna ska ligga mm mellan varandra, helt parallellt. Gummimatta under fäste, skruva fast med 4 st gummitätade skruvar Montera T-skruvförband i fästjärn 4. Lägg gummimatta mellan tak och fästjärn 5. Skruva fast fästjärn med 4 st gummitätade skruvar. Skruvarna är självborrande, men det kan underlätta att förborra med en mindre borr före. 6. Montera T-skruvförband i det mittre avlånga hålet. 9

10 Stockskruvar på eternit och plåttak Eftersom kvaliteten på installationen till stor del beror på lokala förutsättningar och hur dessa beaktas kan Svesol inte ansvara för installationen. Satsen är enbart till för att underlätta anskaffandet av material. Om det finns massivt underlag kan solfångarna monteras med hjälp av stockskruvar 10mm eller 12mm. Beroende på hur långt ned det är till det massiva underlaget är stockskruvarna justerbara, dessutom finns det tre olika längder av stockskruvar: 200 mm, 250 mm och 300 mm. 1. Fastställ positioner för stockskruvar. - Endast takstolar eller annat stabilt, massivt underlag duger, träskruvsdelen får ej gå genom underlaget. - Tänk på att varje kolumn måste vara rak och att kolumnerna ska ligga mm mellan varandra, helt parallellt. - Hålen sätts på nockarna. 2. Förborra i massivt underlag med 6 mm borr. Förborra sedan i takbeläggningngen med 10mm eller 12mm borr. leta på massivt underlag, cc ca 1300 mm mellan kolumner, raka kolumner. Montera fästvinklarna på stockskruven OBS! Dammet från eternitplattor innehåller asbest och är mycket hälsovådligt. Kontrollera med din kommun om vilka regler som gäller och använd ALLTID skyddsutrustning. 3. Montera stockskruv. För att dra åt skruven kan två muttrar skruvas på - spända mot varandra. 4. Drag åt, men bara så mycket att tätningen spänner lätt. 5. Montera vinkel på stockskruven, Kontrollera att alla vinklar hamnar i linje höjdmässigt från tak. Kompensera om taket svankar

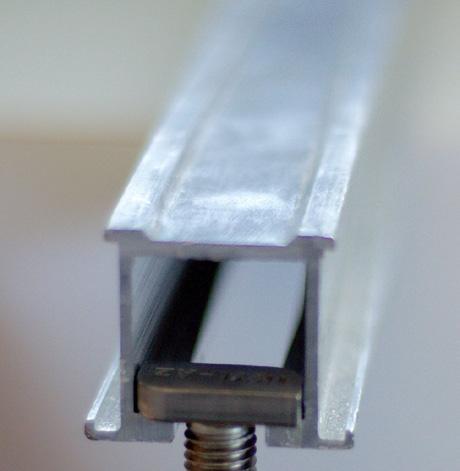

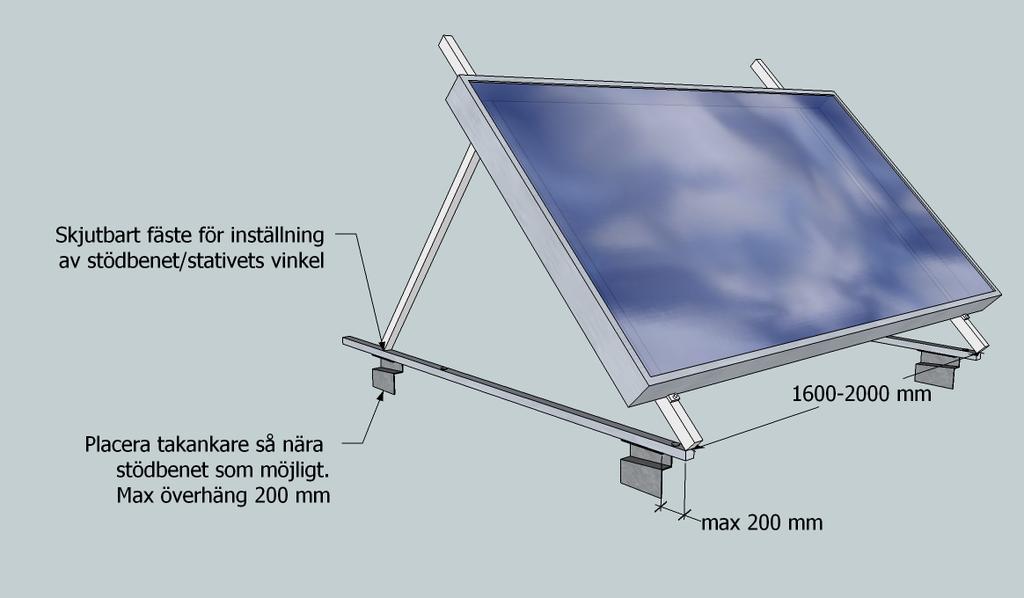

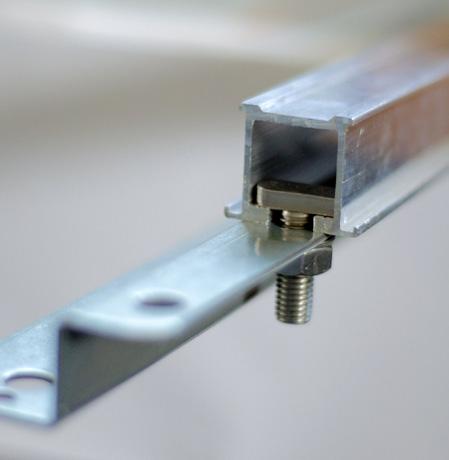

11 Uppvinklat montage bla Uppvinklat montage ser likadant oavsett vilken taktyp man monterar på. Följ bara måttanvisningarna ovan och placewra takankarna på lämpliga ställen. Gå sedan till kapitlet Montering solfångarmoduler. Montering profilskenor T-skruv vrides så att den kan låsa profilskena 1. Det ska nu sitta ett T-skruvförband i varje fastsättningspunkt, oavsett hur du har gjort fastsättningen i taket. Börja i nederänden. 2. Montera profilskena i T-skruv. För att få skenan på plats vrides T-skruven med smalsidan längs med skenan. När skenan är på plats vrides T-skruven ett kvarts varv och kommer då att låsa skenan. Vrid åt mutter för hand. 11

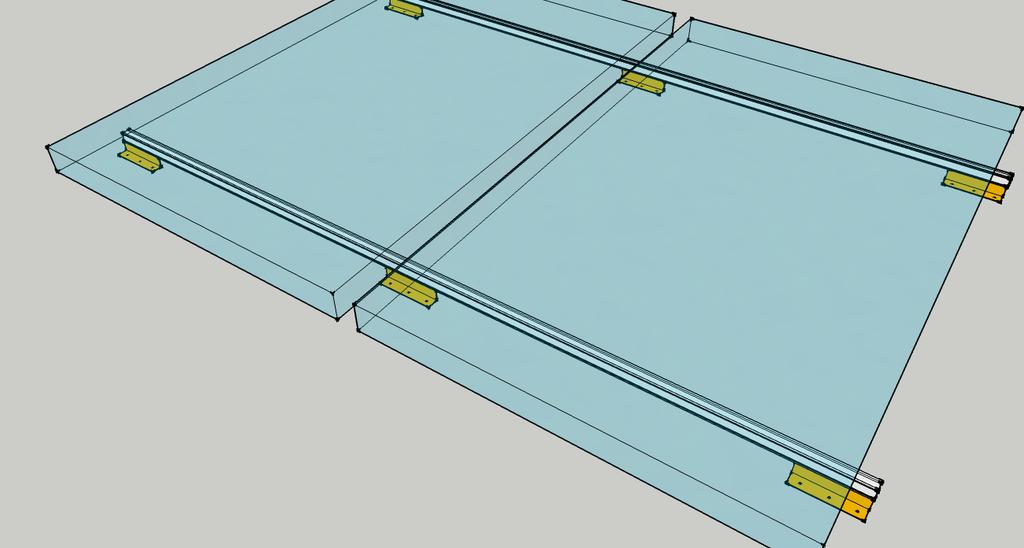

12 Drag åt skruvförband 3. Justera höjder på takinfästningar om sådana används. 4. När skenorna är på plats dras alla T-skruvförband åt. Montera nedre solfångarfäste 5. Montera och drag åt nedre ändfästet lätt med hjälp av en M8x35 insexskruv När skenor är monterade i alla takankare ska det se ut enligt vidstående skiss. Kryssmät noga mellan skenändarna! Figur: Profilskenor placerade på tak Upplyftning - Säkerhetslinan monteras i fästögla anpassad för säkerhetslina. - Röranslutningar kräver varsamhet, de håller inte att bära i. - Baksidan är inte byggd för att bära en hel solfångares tyngd punktvis. 12

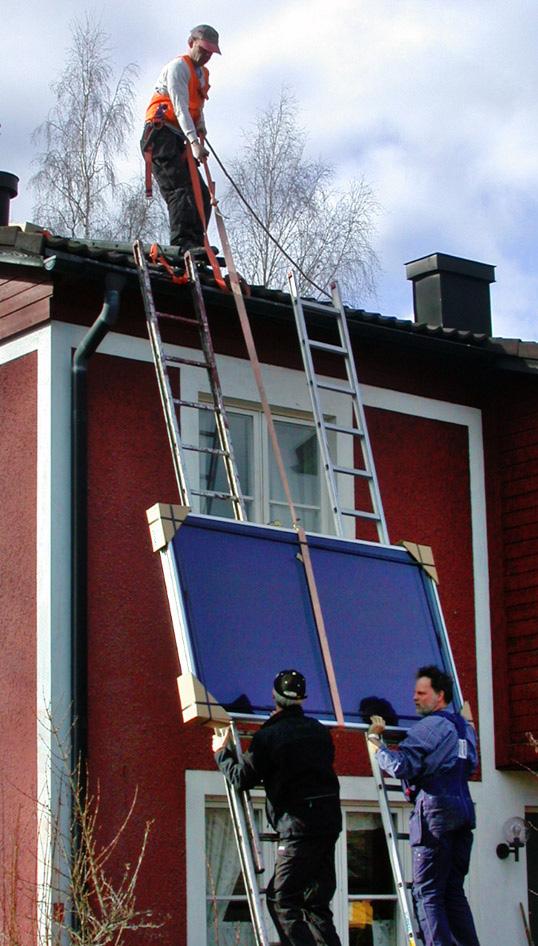

13 Det går att lyfta upp solfångarna med byggwinch, bärhandtag, rep eller för hand. Använd säkerhetsutrustning. Sätt fast eventuella bärhandtag eller rep ordentligt! På med skyddet före det roliga Här visas ett exempel på hur det går att få upp solfångarna med 3 man, 2 stegar och ett band. 1. Slå ett band runt solfångaren som används att lyfta solfångaren uppifrån taket. 2. Låt två man lyfta underifrån gående på två stegar och en man lyfter i bandet från taket. Lyft solfångare med tre man och två stegar. Lyft varsamt över kanten 3. Lyft solfångaren varsamt över kanten - baksidan är inte byggd för att bära en hel solfångares tyngd punktvis. 13

14 Montering solfångarmoduler - Säkerhetslinan monteras i fästögla anpassad för säkerhetslina. TIPS - Att använda vattenpass kan verka petigt men avluftning och överhettningsskyddet fungerar bättre då. Det ser ofta också bättre ut även om solfångarna inte exakt följer ett gammalt snett lutande svankande tak. Montera första solfångarmodulen 01 Solfångarmodul 03 Takankare 05 Profilskena 09 Fastsättningsvinklar med skruv 1. Tag bort handtag och annan utrustning att bära i. 2. Solfångarna placeras på profilerna så det blir lika mycket överhäng på båda sidor enligt figur. Om det är ett äldre, skevt tak bör man kontrollera att överkanten på solfångaren är horisontell, gärna med ett vattenpass. Justera om erforderligt med fästenas och skenornas lägen. Börja med att montera nedre solfångaren och arbeta sedan uppåt. 3. Montera de nedre solfångarens nedre fastsättningsvinklar lätt med en M8-insexskruv i notmuttern 4. Lyft solfångaren på plats å dra åt nedre fästerna. montera de övre fastsättningsvinklarna lätt med en M8-T bult. 5. Nästa solfångare lägges på plats och får glida ner så att klacken på solfångaren kommer under monteringsvinkens klack. 6. Skruva fast den nya solfångaren i nedre fastsättningsvinklarna. 7. Om fler solfångare ska monteras upprepas punkterna 4 till Avsluta med att sätta fast den övre solfångaren å kontrolera att alla fästen är dragna. 14

15 Inkoppling Inkoppling solfångargrupp - Temperaturgivaren monteras i utgående vinkelkoppling. - Antal kretsar väljs enligt följande vid Sencon högtryckspump: - för upp till 3 moduler seriekoppla alla. - För mer än 3 moduler dela upp i två parallella, lika långa kretsar. - Rörledningar väljs enligt följande: - för upp till 3 moduler och max 25 m rörledningar räcker det med 12 mm rörledningar. - För 4, 6 och 8 solfångarmoduler ska samlingsrör och stigarrör vara 15 mm. - För mer än 8 moduler kontakta Svesol för individuellt systemförslag. - Isolera rören väl med temperaturbeständig rörisolering (150 grader). Använd exempelvis Armaflex HT-isolering. - Det går att använda värmeledande pasta på temperaturgivaren för bättre termisk kontakt. - För att undvika löst hängande sladdar kan man dra temperaturgivarkabeln bredvid röret med flödet från solfångare till tank. - Tillse att kabelns isolering klarar temperaturen. Bild: Flöde nerifrån och upp, t.givare vid utgång 1. Ingående rör ska vara längst ned och utgående rör längst upp. 2. Isolera rör och kopplingar. 3. Temperaturgivare placering i hål i kopplingen vid utgående flöde. 19 Temperaturgivare 15

16 4. Det går att trä i temperaturgivarkabel innanför isolering så undviks löst hängande sladdar. 01 Solfångare 06 Isolerat rör med flödet från solfångare till ackumulatortank 19 Temperaturgivare 13 Genomföring Bild: Montera temperaturgivare 5. Smörj samtliga vinkelkopplingars o-ringar med silikonpastan. 6. Montera dem i solfångarens utgångar och lås dem i rätt läge med medföljande låsringar. 7. Anslut in å utgående matarrör med klämringskopplingarna Bild: Använd mothåll vid montering av in och utgående flexibelt rör. Bild: Stoppa in temperaturgivare i hålet på kopplingen vid utgående rör 8. Montera temperaturgivare i temperaturgivarhål på vinkelkopplingen, (utgående rör). 9. Seriekoppla solfångarna genom att montera 2st vinklar med en rak klämkoppling. 16

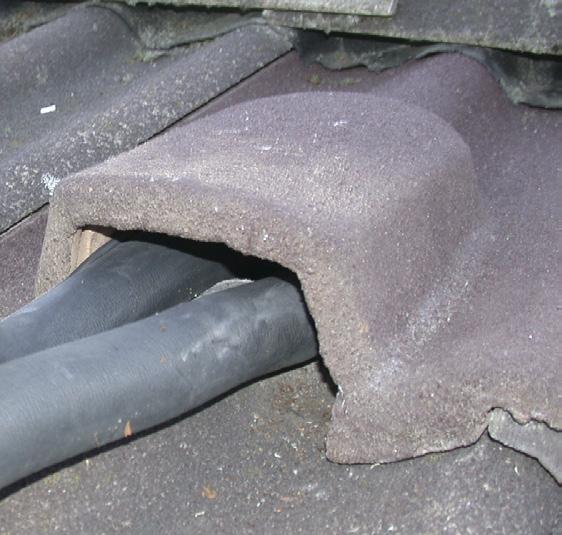

17 Takgenomföring (tillval) 1 Genomföringspannor monteras i närheten av ingående och utgående rör till solfångargruppen. Genomföring mod. Vilpe (betongtegel) 2 Tag upp hål i taket så att rör och isolering får plats. 3 För in rör i genomföringspanna. 4 Justera isoleringen så att ledningen blir isolerad ända fram till solfångaren. Montera rör i genomföringspanna Rören monterade genom samma panna Rören kan även monteras genom samma panna, så som visas på bilden till vänster. Det är dock en fördel för avluftningen om inloppets takgenomföring är nedtill och utloppets upptill. 17

18 18
