Envistar En flexibel serie luftbehandlingsaggregat med integrerad styrutrustning. Envistar Top Envistar Compact Envistar Flex

Transkript

1 Envistar En flexibel serie luftbehandlingsaggregat med integrerad styrutrustning Envistar Top Envistar Compact Envistar Flex

2 Vi har sparat på jordens resurser i över fyrtio år Den totala lösningen som möter dina behov Flygplatsen i Köpenhamn, konserthuset Harpa i Reykjavik, idrottsarenor, skolor, kontor, sjukhus, köpcentrum och bostäder har låg energianvändning tack vare IV Produkt. Listan kan göras lång över de projekt vi har medverkat i. Genom energieffektiva luftbehandlingsaggregat gör vi det möjligt att återvinna energi, öka fastigheters värde och spara på jordens resurser. IV Produkt är ett privatägt företag i småländska Växjö som utvecklar och tillverkar innovativa lösningar för luftbehandling. Det har vi gjort sedan 969. Idag är vi marknadsledande och har branschens högsta utvecklingstakt. Snabba beslutsvägar gör oss effektiva och genom vårt sätt att ta ansvar blir det enkelt och tryggt för dig som kund. Redan 99 var miljö- och energieffektivitet en del av vår affärsidé, vilket gett oss ett fokus på livscykelkostnaden, LCC. Det vill säga den totala kostnaden för inköp, drift, service och miljöpåverkan. Vi vill att den kostnaden ska vara Utveckling, produktion och huvudkontor i Växjö. så låg som möjligt och ser det som en naturlig del av vår produktutveckling. Att vi är ISO-certifierade enligt 900 och 400 ser vi som en självklarhet. Våra produkter och vår långa erfarenhet gör att vi kan hitta lösningar för luftbehandling som passar just ditt projekt. Vi hjälper dig gärna personligen att uppnå vårt gemensamma mål att värna om jordens resurser. Envistar-serien består av modellerna Envistar Top, Envistar Compact och Envistar Flex. De är innovativa aggregatlösningar som ger dig hög flexibilitet till rätt pris. Hela serien har integrerad styrutrustning. Aggregaten är utvecklade utifrån Envistar + Högeffektiva fläktar och motorer + Kylaggregatet EcoCooler med + steglös reglering av kyleffekten samt kylåtervinning marknadens behov av låga installationsoch driftkostnader. Envistar-serien kan användas i alla typer av fastigheter, exempelvis skolor, sjukhus, kontor, och industrilokaler. För flerbostadshus har vi utvecklat Home Concept som är specialanpassat för energieffektiva bostäder. Läs mer om Envistar Home Concept i den separata broschyren. Styrutrustning Siemens Climatix med egenutvecklad programvara av IV Produkt Eurovent Certification är ett certifieringsorgan, som bland annat verifierar prestandan av luftbehandlingsaggregat enligt europeiska och internationella standarder. De säkerställer att man kan jämföra konkurrenter på lika villkor. Våra luftbehandlingsaggregat i Envistar- och Flexomix-serien är testade av Eurovent enligt EN 886 och EN När prestandaberäkningar bär märket ovan, vet du att de är certifierade av Eurovent Certification. Nyutvecklat hölje för optimalt U-värde + + Högeffektiva värmeåtervinnare Envistar Envistar 3

3 Envistar Top Envistar Compact I cirka 70 procent av anläggningar med luftflödesområde upp till,0 m³/s passar det bäst med kanalanslutning i toppen. Envistar Top sparar upp till 75 procent av golvytan jämfört med en traditionell installation. Det blir därmed den mest ekonomiska och energieffektiva lösningen för det tillgängliga golvutrymmet. Envistar Top i storlekarna 6 och levereras som standard i tre sektioner och går då in genom en 900 mm bred öppning. 5 storlekar Luftflöde 0,-, m³/s Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO nyhet! Kylaggregatet EcoCooler med kylåtervinning. Steglös reglering av kyleffekten via frekvensomformare Återvinnare rotor Fläktar med högeffektiva EC-motorer Djupveckade påsfilter Blandnings-/återluftsdel, som tillval Installation av Envistar Top. Envistar Top finns i storlekarna,, 0, 6 och. Envistar Compact har mycket kompakta mått vilket gör att den passar utmärkt i trånga utrymmen. Aggregaten kan kanalanslutas på gavlarna eller med två av anslutningarna uppåt och finns även i utförande för utomhusplacering. Envistar Compact ger en enkel och prisvärd installation. 4 storlekar Luftflöde 0,-,6 m³/s Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO Kylaggregatet StarCooler Återvinnare rotor Blått fält anger flödesområdet för kylaggregatet StarCooler/EcoCooler Utomhusutförande = Aggregatstorlek Fläktar med högeffektiva EC-motorer Djupveckade påsfilter 0 6 0, 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0,5,0,5 Luftflöde m /s Luftflöde m 3 /h Leveransutföranden med rotor med rotor och kylaggregat Envistar Compact finns i storlek,, 0 och 6. Blått fält anger flödesområdet för kylaggregatet StarCooler/EcoCooler = Aggregatstorlek med rotor Leveransutföranden med rotor och kylaggregat Blått fält anger flödesområdet för kylaggregatet StarCooler Leveransutföranden = Aggregatstorlek med rotor med rotor och kylaggregat , 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0,5,0,5 Luftflöde m /s 0, 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0,,4,6 Luftflöde m 3 /s Luftflöde m 3 /h Luftflöde m 3 /h Envistar Envistar Rotor Plattvärme- Batteri Motströms- Kyl- Kyl m. 4 5 Leveransutförande Funktioner Blått fält anger flödesområdet för kylaggregatet StarCooler Leveransutföranden

4 Envistar Flex Envistar Flex finns med ett stort urval av fläktar, motorer och värmeåtervinnare, vilket skapar mycket goda förutsättningar för energioptimerad luftbehandling. Aggregaten är anpassade för komfortventilation av lokaler och passar till de flesta typer av fastigheter, till exempel sjukhus, skolor, kontor, butiker och industrilokaler. Envistar Flex kan levereras fabriksmonterad i gediget utomhusutförande. Blått fält anger flödesområdet för kylaggregatet StarCooler/EcoCooler Aggregatet är färdigt att tas i bruk, vilket ger en snabb och enkel installation. + Intagsgaller Tak med fall mot baksida Leveransutföranden med rotor med rotor och kylaggregat = Aggregatstorlek Envistar Flex kan levereras i delat utförande vilket underlättar intransport. De flesta sektionerna går in genom en 900 mm bred öppning. 0, 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0,5,0,5 Luftflöde m /s Luftflöde m 3 /h Blått fält anger flödesområdet för kylaggregatet StarCooler Leveransutföranden storlekar Blandningsdel, återluftsdel = Aggregatstorlek med rotor med rotor och kylaggregat Luftflöde 0,-9,0 m³/s Utomhusutförande Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO Återvinnare rotor, plattvärmeväxlare, motströmsväxlare eller batteriåtervinning Kylaggregatet EcoCooler, även med kylåtervinning. Steglös reglering av kyleffekten via frekvensomformare Fläktarna i storlekarna har EC-motorer med permanentmagneter/pm Fläktarna i storlekarna har fläktar med PM integralmotorer i effektivitetsklass IE3/IE , 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0,,4,6 Luftflöde m 3 /s Avluftshuv Stabil balkram Luftflöde m 3 /h 000 Integrerad styr i mediadel Blått fält anger flödesområdet för kylaggregatet EcoCooler 00 = Aggregatstorlek Rotor Plattvärmeväxlare Batteri Motströms- Kyl- Kyl m. vvx. växlare aggregat rotor Leveransutförande Funktioner , 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9,0, Luftflöde m 3 /s Luftflöde m 3 /h Envistar Envistar 7

5 Vi värnar om resurserna I luft som ska ventileras ut finns det ofta mycket värme. Vi vill inte att denna värme ska gå till spillo utan återvinna så mycket som möjligt av den. Det gör vi genom olika typer av värmeväxlare. Vi återvinner alltså värmen som finns i frånluften till att värma den kalla luften som kommer utifrån. Inom Envistar-serien finns flera olika typer av högeffektiva värmeåtervinnare. Detta för att kunna erbjuda den mest optimala lösningen, samtidigt som vi värnar om jordens resurser. Motströmsväxlare Högeffektiv värmeåtervinnare med torr temperaturverkningsgrad upp till 85 % Patenterad avfrostningsteknologi ODS Batteriåtervinning För att optimera återvinningen finns ett flertal olika utföranden Ingen risk för luktöverföring Ingen risk för luktöverföring Värmeåtervinning Specialanpassade för flerbostadshus. Se broschyr för Envistar Home Concept Frånluft Uteluft Avluft Tilluft Frånluft ºC Avluft Uteluft Uteluft Tilluft Tilluft 0 Frånluft ºC Frånluft Avluft Avluft -0 ºC 5 ºC värma 5 ºC En kall vinterdag med en utomhustemperatur på -0ºC kan vi med hjälp av en roterande värmeväxlare återvinna så mycket av värmen i frånluften att tilluften förvärms till 5ºC. I detta fall behöver vi endast värma luften 5ºC i stället för 40ºC, för att få en inblåsningstemperatur på 0ºC. Plattvärmeväxlare Roterande värmeväxlare Högeffektiv värmeåtervinnare med torr temperaturverkningsgrad upp till 87 % Standard- eller plusutförande för optimal värmeåtervinning Finns med hygroskopisk yta för ökad kylåtervinning Komplett enhet som arbetar med värmeöverföring enligt principen luft-luft Finns i olika utföranden för optimal verkningsgrad Ingen risk för luktöverföring Verkningsgrad I branschen presenteras prestandan av värmeåtervinnare på olika sätt. Det pratas till exempel om torr och våt temperaturverkningsgrad. Enligt standard EN 308 är det torr verkningsgrad som ska redovisas. Detta för att inte ge vilseledande hög prestanda, genom att felaktigt nyttja luftfuktigheten. 8 Envistar Envistar 9

6 Behagligt inomhusklimat utan installationer utomhus Hela Envistar-serien går att få med integrerat kylaggregat. I och med detta får du en totallösning för ventilation och komfortkyla, som inte kräver några installationer utomhus. CE-märkt installation för ventilation och komfortkyla, som alltid är provkörd i vår testanläggning. Ett aggregat med integrerad kyla kräver betydligt mindre energi än med ett externt kylaggregat. Med våra integrerade kylaggregat krävs det inga installationer utomhus. Bilden till vänster visar en installation av ett vätskekylaggregat med kylmedelskylare som oftast placeras på taket. I byggnaden på bilden till höger sitter kylaggregatet EcoCooler integrerat i luftbehandlingsaggregatet. Det medför en mer arkitektoniskt tilltalande lösning. Kylaggregatets alla delar finns inbyggda i luftbehandlingsaggregatet. Du får en komplett Inom Envistar-serien finns det två olika integrerade kylaggregat, EcoCooler och StarCooler. EcoCooler EcoCooler är det optimala integrerade kylaggregatet för Envistar Top och Envistar Flex. I vissa byggnader varierar luftflödet Traditionell installation på taket. Integrerad kyla i luftbehandlingsaggregatet innebär att du slipper störande kylaggregat på taket. mycket, samtidigt som kraven på noggrann reglering av tilluftstemperaturen är höga. EcoCooler möter kraven genom steglös reglering av kyleffekten via frekvensomformare. Luftflöde 0,5-8,5 m³/s, kyleffekt 3-0 kw Högt COP, 47 Optimal för stora variabla luftflöden VAV PATENT Vi har utvecklat en unik kylbatterilösning till EcoCooler. Tekniken innebär en ytterligare temperatursänkning på cirka 8 %, utan tillförd energi. Kylåtervinning Kylaggregatet EcoCooler kan fås med en inbyggd roterande värmeväxlare för kylåtervinning i sekvens med kylaggregatet. På så sätt skapas maximalt energiutnyttjande och en låg anslutningseffekt. Till samtliga storlekar kan den roterande värmeväxlaren väljas i standard- eller plusutförande för optimal återvinning. Båda utförandena kan levereras med hygroskopisk yta, vilket sänker energianvändningen ytterligare. Visste du att... med EcoCooler blir driftskostnaden för att kyla en kontorsbyggnad på m, bara cirka 000 kr om året? Finns med kylåtervinning Inga installationer utomhus Korta bygglängder för enkel intransport och mindre installationsutrymmen Uteluft Tilluft Frånluft Uteluft Avluft Tilluft Frånluft ºC Komplett CE-märkt kylinstallation Inget myndighetskrav på årlig kontroll för Envistar Top i storlek, 0 och Envistar Flex i storlek 00 Uteluft Uteluft Tilluft Tilluft 6 Frånluft ºC Läs mer om EcoCooler i den separata broschyren. Envistar Top i storlek och Envistar Compact i alla storlekar levereras med kylaggregatet StarCooler som har kapacitetsreglering. Envistar Top i storlek - med EcoCooler. 8 ºC 3,5 ºC kyla 7,5 ºC En varm sommardag med en utomhustemperatur på 8ºC, kan vi återvinna så mycket av kylan i frånluften att tilluften kyls till 3,5ºC. I detta fall behöver vi endast kyla luften 7,5ºC i stället för ºC, för att få en inblåsningstemperatur på 6ºC. 0 Envistar Envistar

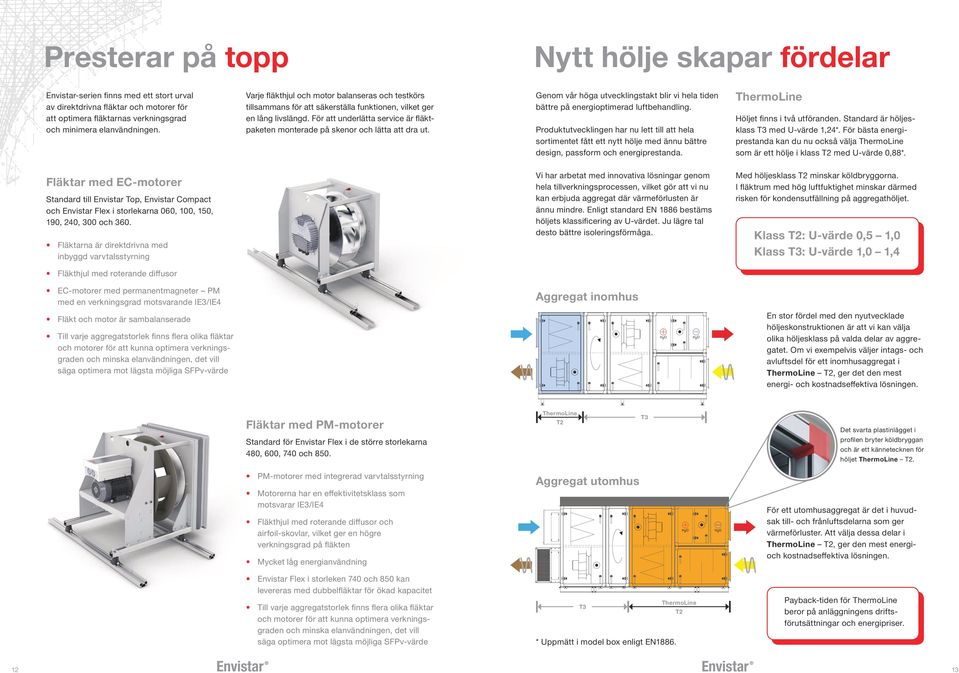

7 Presterar på topp Nytt hölje skapar fördelar Envistar-serien finns med ett stort urval av direktdrivna fläktar och motorer för att optimera fläktarnas verkningsgrad och minimera elanvändningen. Varje fläkthjul och motor balanseras och testkörs tillsammans för att säkerställa funktionen, vilket ger en lång livslängd. För att underlätta service är fläktpaketen monterade på skenor och lätta att dra ut. Genom vår höga utvecklingstakt blir vi hela tiden bättre på energioptimerad luftbehandling. Produktutvecklingen har nu lett till att hela sortimentet fått ett nytt hölje med ännu bättre design, passform och energiprestanda. ThermoLine Höljet finns i två utföranden. Standard är höljesklass T3 med U-värde,4*. För bästa energiprestanda kan du nu också välja ThermoLine som är ett hölje i klass T med U-värde 0,88*. Fläktar med EC-motorer Standard till Envistar Top, Envistar Compact och Envistar Flex i storlekarna 0, 00, 50, 90, 40, och 360. Fläktarna är direktdrivna med inbyggd varvtalsstyrning Vi har arbetat med innovativa lösningar genom hela tillverkningsprocessen, vilket gör att vi nu kan erbjuda aggregat där värmeförlusten är ännu mindre. Enligt standard EN 886 bestäms höljets klassificering av U-värdet. Ju lägre tal desto bättre isoleringsförmåga. Med höljesklass T minskar köldbryggorna. I fläktrum med hög luftfuktighet minskar därmed risken för kondensutfällning på aggregathöljet. Klass T: U-värde 0,5,0 Klass T3: U-värde,0,4 Fläkthjul med roterande diffusor EC-motorer med permanentmagneter PM med en verkningsgrad motsvarande IE3/IE4 Aggregat inomhus Fläkt och motor är sambalanserade Till varje aggregatstorlek finns flera olika fläktar och motorer för att kunna optimera verkningsgraden och minska elanvändningen, det vill säga optimera mot lägsta möjliga SFPv-värde H O H O En stor fördel med den nyutvecklade höljeskonstruktionen är att vi kan välja olika höljesklass på valda delar av aggregatet. Om vi exempelvis väljer intags- och avluftsdel för ett inomhusaggregat i ThermoLine T, ger det den mest energi- och kostnadseffektiva lösningen. Fläktar med PM-motorer Standard för Envistar Flex i de större storlekarna 480,, 740 och 850. ThermoLine T T3 Det svarta plastinlägget i profilen bryter köldbryggan och är ett kännetecknen för höljet ThermoLine T. PM-motorer med integrerad varvtalsstyrning Motorerna har en effektivitetsklass som motsvarar IE3/IE4 Fläkthjul med roterande diffusor och airfoil-skovlar, vilket ger en högre verkningsgrad på fläkten Mycket låg energianvändning Aggregat utomhus H O H O För ett utomhusaggregat är det i huvudsak till- och frånluftsdelarna som ger värmeförluster. Att välja dessa delar i ThermoLine T, ger den mest energioch kostnadseffektiva lösningen. Envistar Flex i storleken 740 och 850 kan levereras med dubbelfläktar för ökad kapacitet Till varje aggregatstorlek finns flera olika fläktar och motorer för att kunna optimera verkningsgraden och minska elanvändningen, det vill säga optimera mot lägsta möjliga SFPv-värde ThermoLine T3 T * Uppmätt i model box enligt EN886. Payback-tiden för ThermoLine beror på anläggningens driftsförutsättningar och energipriser. Envistar Envistar 3

8 Redo för utmaningar Hela Envistar-serien manövreras med styrutrustning som är specialutvecklad av oss. Som hårdvara använder vi Siemens Climatix. Du får ett komplett luftbehandlingsaggregat, som är förprogrammerat, funktionstestat och färdigt Optimerad ECO-reglering att driftsättas. Aggregaten levereras med projektanpassade el- och styrscheman och du kan på ett enkelt sätt optimera flöden och temperaturer. All information ges i klartext via en handenhet, vilket förenklar drifttagning och övervakning. Via handterminalen kan du enkelt ställa in vinter- och sommarflöde. Luftflödet kan då delvis säsongsoptimeras, vilket både sparar energi och minskar effektbehovet för tillsatsvärme. Luftflöde % 00 Energibesparing 83 kwh, 4 % Traditionell reglering ger en energianvändning på kwh Med styrutrustningen får du: Modbus TCP/IP som standard 65 Webbserver i textformat via TCP/IP som standard Energianvändning kwh Brandspjällsövervakning för upp till 6 spjäll Brandfläktsmotionering Energioptimeringsfunktion ECO Temperatur ºC Drifttid h/år Exemplet ovan är beräknat med en årsmedeltemperatur på +7ºC, luftflöde, m³/s och drifttid 4 380h/år. Den streckade linjen visar flödesökning om aggregaten även används för varmhållning. Kommunikationsmöjligheter SMS WEB Med styrutrustningen är det enkelt att kommunicera med flertalet överordnade system. Till höger visas en principskiss över olika kommunikationsgränssnitt, samt IV Produkts projektanpassade webblösning. Rum Zon TEXT WEB Rum Zon Rum Zon 3 Hjälp på vägen Rum Zon 4 En snabbguide till handterminalen och instruktionsfilmer hjälper dig att komma igång. nyheter! Med varje leverans medföljer driftoch skötselanvisningar. Intern Modbus-kommunikation innebär mer information i handenheten vilket underlättar handhavande och support Luftflödesövervakning som standard Klimatzoner Filterövervakning med larmgränser i förhållande till luftflöde är standard 4 Styrsystemet kan reglera upp till fyra olika klimatzoner i en fastighet. Dessa klimatzoner kan ha olika reglering för varje enskilt rum/zon. Detta ger en ökad komfort och optimerad energianvändning. Vi kan styra olika typer av batterier såsom vatten, el och DX. Envistar Dessutom erbjuder vi support och utbildningar för att underlätta drifttagning, service och energioptimering. Kom direkt till instruktionsfilm för drifttagande av aggregaten. Envistar 5

9 Hjälp på vägen Har du råd att låta bli? LCC-beräkningen från IV Produkt Designer ger dig snabbt en indikation på avkastning och payback-tid. Här kan du följa ett exempel på beräkning till ett genomfört projekt för flerbostadshus. Driftsdata Nytt Befintligt Flöde tilluft 0,80 0,80 m 3 /s Flöde frånluft 0,80 0,80 m 3 /s SFPv-värde,50 3,50 kw/m 3 /s Temperatur- 8 % 40 % verkningsgrad Årlig drifttid h Investeringskostnad för aggregat och installation Payback-tid med hänsyn till energibesparing kr 3,9 år Avkastning på investering (exklusive kalkylränta) 4,3 % Vi har tagit fram ett hjälpmedel där du själv enkelt kan göra beräkningar med data för ditt projekt. Med programmet IV Produkt Designer kan du enkelt och snabbt dimensionera aggregat för olika behov. Du får en måttsatt och färdig ritning med tekniska data innehållande SFPv-värden, temperaturverkningsgrad, ljuddata och mycket mer. Programmet genererar en tredimensionell modell av luftbehandlingsaggregatet, som kan exporteras till AutoCAD och MagicCAD (DXF/XML). Du kan även göra en fristående LCC-beräkning på ett befintligt eller nytt aggregat. Detta ger dig också möjligheten att beräkna lönsamheten vid utbyte av äldre aggregat. Värdeökning I och med att driftskostnaden sjunker så får man en betydande värdeökning av fastigheten. IV Produkt Designer finns att ladda ner kostnadsfritt på eller kontakta oss, så hjälper vi självklart dig. 6 Envistar Envistar 7

10 Projekt vi levererat till Här är ett urval av de tusentals projekt där vi, tillsammans med konsulter och installatörer, använt vårt breda sortiment för att leverera innovativa lösningar för en energi- och kostnadseffektiv luftbehandling. Tunnelbanan i Prag, Tjeckien Kastrup flygplats i Köpenhamn, Danmark Passivhus i Växjö, Sverige... under åren Nordeuropas största sjukhus Skejby i Århus, Danmark Leicesters Curve Theatre, England TV-tornet i Tallin, Estland Experium, upplevelsecentrum i Sälen, Sverige Konserthuset Harpa i Reykjavik, Island Titanic-museet i Belfast, Irland ÅF s huvudkontor i Stockholm, Sverige. Godkänt enligt Green Building

11 Envistar Top Utföranden Höger eller vänsterutförande väljs vid projektering enligt exempel nedan. Teknik Kanalanslutningar uppåt 5 storlekar Luftflöde 0,-, m³/s EC-motorer med mycket hög verkningsgrad Tillval kylaggregat med kylåtervinning Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor Sparar upp till 75% av golvytan Spjäll för återluftsdrift som tillval Högerutförande, och 0 Högerutförande, och 0 med kylaggregat Disponibelt externt tryck Pa 800 m³/h Envistar Top 6 och levereras i 3 st delar, delarna har en max längd av 890 mm. 0 Högerutförande 6 och Uteluft Tilluft Frånluft Avluft Högerutförande 6 och med kylaggregat 400 Kanaltillbehör Kapacitet och tekniska data Bredd Höjd exkl / inkl kylaggr Mått (mm) Luftbehandlingsaggregat exkl kylaggregat Luftbehandlingsaggregat med integrerat kylaggregat Längd exkl / inkl kylaggr Kanalanslutning Luftflöden (m 3 /s) a Luftflöden (m 3 /s) a Min SFPv,5 SFPv,0 Max Extern avsäkring Vikt b Effektvariant Min (SFPv) SFPv,0 Max Kyleffekt c (kw) Köldmedium Extern avsäkring +N 365 / Ø 50 V 0,9 (,6) 0,35 0,35 4,7,7 0AT ,0 0,4 0,40 0,40 30V 0AT e V 0,5 (,7) 0,35 0,35 5,9,7 0AT / / , 0, 0,3 0,4 0,5 0,6 0,8,0,5,0 Aggregat med spjäll, F7 filter, rotor och vattenbatteri m³/s Kylaggregat med spjäll, F7 filter, rotor och vattenbatteri ,5 0,40 0,59 0,59 0AT 70 V 0,5 (,5) 0,55 0,57 0,7 0AT ,0 0,58 0,89 0,94 0AT 350 V 0,0 (,7) 0,77 0,94 6, 5AT Vikt b / d ,30,3,54,56 0AT 560 V 0,4 (,4),39,54 6 5,0 5AT / d V 0,6 (,4),8,08 9 5, 5AT ,40,5,05,0 6AT V 0,6 (,4),78, , 3AT 945 a - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +0 C och kanaltryck: 50 Pa (storlek -), 00 Pa (storlek 0-) b - Inkl. vattenbatteri värme (ej vätskefyllt) c - Vid utetemp +6 C, 50% RH, hygroskopisk rotor, kylåtervinning och frånlufttemp + C d - Levereras i 3 st delar, delarna har en max längd av 890 mm e - Top med kylaggregat har kanalanslutning 00 mm För objektspecifik data se produktvalsprogram IV Produkt Designer Envistar Compact Utföranden Placering av anslutningar för uteluft respektive tilluft samt höger- eller vänsterutförande kan väljas vid projektering enligt exempel nedan. Teknik Kanalanslutningar uppåt/sida 4 storlekar Luftflöde 0,-,6 m³/s ( m 3 /h) EC-motorer med mycket hög verkningsgrad Tillval kylaggregat Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor Inom- eller utomhusutförande Kompakta mått Högerutförande tilluft nedtill Högerutförande med kylaggregat, tilluft nedtill Disponibelt externt tryck Pa 800 m³/h Högerutförande tilluft upptill Högerutförande med kylaggregat, tilluft upptill 400 Uteluft Tilluft Frånluft Avluft Kanaltillbehör H O H O 00 0, 0, 0,3 0,4 0,5 0,6 0,8,0,5,0 Aggregat med spjäll, F7 filter, rotor och vattenbatteri m³/s Kylggregat med spjäll, F7 filter, rotor och vattenbatteri Kapacitet och tekniska data Mått (mm) Luftbehandlingsaggregat exkl kylaggregat Luftbehandlingsaggregat med integrerat kylaggregat Storlek Storlek Bredd Höjd Längd Luftflöden (m 3 /s) a Luftflöden (m 3 /s) a Kyl- Köld- Extern exkl / inkl kylaggr Kanalanslutning Min SFPv,5 SFPv,0 Max Extern avsäkring Vikt b Effektvariant Min (SFPv) SFPv,0 Max effekt c (kw) medium avsäkring +N Vikt b 435 / 0,0 (,6) 0,35 0,35 4,7,5 0AT 337 Ø 35 0,0 0,4 0,39 0,4 30V 0AT ,5 (,6) 0,35 0,35 5,8,5 0AT / 0,33 (,6) 0,50 0,56 6,5,5 0AT 47 0,5 0,40 0,59 0,59 0AT ,43 (,8) 0,50 0,56 8,0,5 0AT / 0,55 (,7) 0,7 0,9 3,0 0AT ,0 0,54 0,85 0,97 0AT ,70 (,9) 0,7 0,9 4 3,0 6AT / ,30,9,57,60 0AT 49 0,74 (,4),4,5 6 6,0 6AT 74 0,90 (,5),4,5 8 6,0 6AT 74 3,08 (,6),4,5 6,0 0AT 75 a - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +0 C och kanaltryck: 50 Pa (storlek -), 00 Pa (storlek 0-6) b - Exkl. vattenbatteri värme (kanalmonteras) c - Vid utetemp +6 C, 50% RH, hygroskopisk rotor och frånlufttemp + C För objektspecifik data se produktvalsprogram IV Produkt Designer

12 Envistar Flex Utföranden Teknik Placering av anslutningar för uteluft respektive tilluft samt höger- eller vänsterutförande kan väljas vid projektering enligt exempel nedan. storlekar Luftflöde 0,-9,0 m³/s Storlek med EC-motorer Storlek med PM-motorer motsvarande IE3/IE4 Kylaggregat EcoCooler även med kylåtervinning Uteluft Tilluft Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor, plattvärmeväxlare eller batteriåtervinnare Inom- eller utomhusutförande Återluftsdel som tillval Frånluft Avluft Komb. Rotor Komb. Rotor och kylaggregat Komb. 3 Kylaggregat med kylåtervinning Komb. 4 Rotor och återluftsdel Komb. 9 Plattvärmeväxlare och återluftsdel Komb. 0 Plattvärmeväxlare, kylagg, återluftsdel Komb. 5 Rotor, kylaggregat och återluftsdel Komb. 6 Kylaggregat med kylåtervinning och återluftsdel Komb. Batteriåtervinningsdel Komb. Batteriåtervinningsdel och kylaggregat Komb. 7 Plattvärmeväxlare Komb. 8 Plattvärmeväxlare och kylaggregat Komb. 3 Batteriåtervinningsdel och återluftsdel Komb. 4 Batteriåtervinningsdel, kylagg, återluftsdel Disponibelt externt tryck utan kylaggregat Pa 800 m³/h Disponibelt externt tryck med kylaggregat 00 m³/h Pa ,3,0,0 3,0 4,0 6,0 8,0 Aggregat med spjäll, F7 filter, rotor, vattenbatteri och största fläktvariant 00 0,5 0,0,0 m³/s,0 3,0 4,0 8,0 6,0 Kylaggregat med spjäll, F7 filter, rotor, vattenbatteri och största fläktvariant 0,0 m³/s Kapacitet och tekniska data Mått (mm) Luftbehandlingsaggregat exkl kylaggregat Luftflöden (m /s) 3 Bredd a Kanalanslutning Höjd b Styrskåpsplacering Min SFP v,5 SFP v,0 Max Extern avsäkring d Vikt komb Effektvariant På tak av aggr På tak av aggr 0,7 0,55 0,84 0,97 0AT På tak av aggr 0,9,03,47,70 0AT/6AT På tak av aggr 0,38,4,83,00 0AT/6AT På tilluftsgavel 0,47,7,34,60 0AT/6AT/5AT På tilluftsgavel 0,54,,75 3,00 0AT/6AT/5AT På tilluftsgavel 0,66,30 3,37 3,65 6AT/5AT På tilluftsgavel 0,85 3,47 4,43 5,8 5AT/3AT/40AT På tilluftsgavel, 3,8 4,86 5,85 5AT/3AT/40AT I aggregat vid TF fläkt,9 4,70 6,75 7,98 40AT/63AT I aggregat vid TF fläkt,35 5, 8,36 0,0 40AT/63AT/80AT 60 Luftflöden (m 3 /s) c Min (SFP v) SFP v,0 Max Kyleffekt f (kw) 0, 0,30 0,48 0, ,5 (,4) 0,77 0, ,38 (,3) 0,44 (,3) 0,50 (,) 0,50 (,) 0,58 (,3) 0,69 (,3) 0,68 (,) 0,68 (,) 0,85 (,) 0,85 (,),07 (,),07 (,),34 (,),34 (,),34 (,),7 (,),7 (,),7 (,),98 (,),98 (,),98 (,),36,36,7,7,9,9,53,53 3,0 3,7 4,4 4, 4,6 4,6 4,57 6,39 6,39 6,3 7,85 7,85 7,8,6,6,0,0,48,48,9,9 3,64 3,64 4,6 4,6 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8, Längd (mm) Köldmedium Extern Vikt e avsäkring komb +N,9 6AT 60 4,8 4,8 6,0 6,0 7, 7, 8, 8, 6,+4,6 6,9+6,6 6,9+6,5 7,6+6,4 8,6+7,0 8,6+7,0 9,+7,4 6,+8,4+5,8 6,+8,4+5,8 6,6+9,5+7, 6,4+9,4+7, 6,4+9,4+7, 9,+0,8+8,8 0AT 5AT 0AT 5AT 5AT 3AT 5AT 3AT 3AT 50AT 50AT 63AT 50AT 63AT 63AT 63AT 80AT 80AT 63AT 80AT 00AT a - Styrskåp ökar bredden med 70 mm på storlek 40 till. Över rotorn ökar bredden med 50 mm. b - Benstativ ökar höjden med 00 mm på storlek 00-. På storlek är benstativ standard. Kombination (avser inomhusutförande) Styrskåp ökar höjden med 90 mm på storlek Storlek Styrskåp ökar längden med 90 mm på storlek 40-. c - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +0 C och kanaltryck 00 Pa d - Vid +N 50 Hz, avsäkring varierar beroende på val av fläktar/effektvarianter e - Inkl. vattenbatteri värme (ej vätskefyllt) f - Vid utetemp +6 C, 50% RH, hygroskopisk rotor, kylåtervinning och frånlufttemp + C För objektspecifik data se produktvalsprogram IV Produkt Designer Kanaltillbehör H O Styrskåp 90 Storlek Luftbehandlingsaggregat med integrerat kylaggregat e c H O Djup 70 mm För placering se tabell ovan.

13 IV Produkt AB SE SE Detta är bara en del av vårt breda sortiment. Se hela vårt utbud på eller hör av dig till oss så berättar vi mer. Välkommen att kontakta oss Växjö Sjöuddevägen Växjö Växel: Styrsupport: info@ivprodukt.se Göteborg Telefon: Stockholm Telefon: Örebro Telefon: Kramfors Telefon: Malmö Telefon: Norrköping Telefon:
