1 Innehållsförteckning Svenska Innehållsförteckning Beskrivning... 1 Huvudkomponenter... 1 Funktion... 2 Semi-svetsad plattvärmeväxlare... 2 Installation... 3 Krav... 3 Lyft... 4 Uppsättning... 4 Drift... 5 Igångsättning... 5 Enheten i drift... 6 Avstängning... 6 Underhåll... 7 Rengöring på plats (CIP, Cleaning-In-Place)... 7 Manuell rengöring... 8 Trycktest efter underhåll Ompackning Om du vill kontakta Alfa Laval: Respektive lands kontaktinformation uppdateras regelbundet på vår webbplats. Välkommen att besöka och att kontakta din lokala Alfa Lavalrepresentant. Förutom denna instruktionshandbok ingår även följande dokument i leveransen: Ritning över plattvärmeväxlaren (PHE) Plattupphängningslista Artikelförteckning med sprängskiss. Plattvärmeväxlare

2 Svenska Anteckningar Anteckningar Plattvärmeväxlare

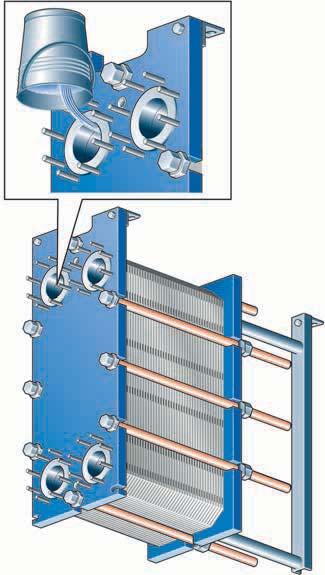

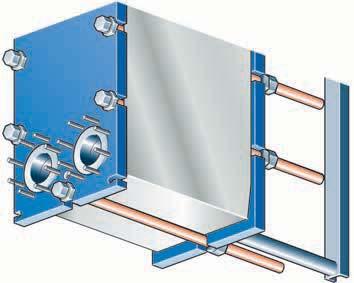

3 Beskrivning Svenska Beskrivning Huvudkomponenter Stativplatta Bäraxel Bär upp de profilerade plattorna och tryckplattan. Bultskydd Bärpelare Dragbultar Trycker samman plattorna. Anslutningar Hål genom stativplattan, där medierna leds in i resp. ut ur värmeväxlaren. Pinnskruvar runt hålen för att fästa rören i växlaren. Metalleller gummifoder kan användas för att skydda hålen mot korrosion. Alternativt kan svetsade eller gängade rör användas. Styraxel Håller plattorna på plats i nederdelen. Kanalplattor Värme överförs mellan medierna genom kanaler i de tunna plattorna. Tryckplatta Flyttbar stålplatta. I vissa fall kan rören anslutas i tryckplattan. Röranslutningar Antalet plattor bestämmer storleken på den sammanlagda värmeöverföringsytan. Skyddsplåtar Obligatoriska i USA, valfria i andra länder. Plattvärmeväxlare 1

4 Svenska Beskrivning Funktion Plattvärmeväxlaren består av ett paket profilerade metallplåtar med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differentialtryck. M3, M6, M10, TS6 Uppställningsprincip för plattpaket M3, M6, M10, TS6 T2, T5 A-plattan är upphängd med fiskbensmönstret pekande nedåt. B-plattan är upphängd med fiskbensmönstret pekande uppåt. A-plattan är upphängd med fiskbensmönstret pekande uppåt. B-plattan är upphängd med fiskbensmönstret pekande nedåt. Semi-svetsad plattvärmeväxlare För vissa plattstorlekar finns det semi-svetsade plattor (kassetter). Den semi-svetsade plattvärmeväxlaren har samma funktion som den konventionella plattvärmeväxlaren. Kapitlen Installation och Drift i denna manual är helt tillämpbara. Kapitlet Underhåll är helt tillämpbart när det gäller avsnitten Rengöring på plats (CIP, Cleaning-In- Place) och Provtryckning efter underhåll och delvis tillämpbart för övriga avsnitt. För att täcka den semi-svetsade plattvärmeväxlarens särskilda krav har även en separat manual tagits fram. 2 Plattvärmeväxlare

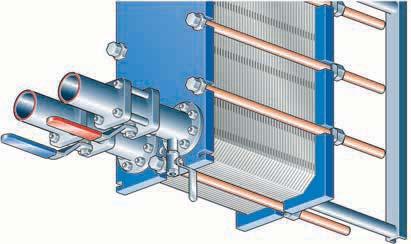

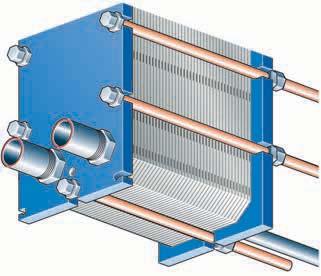

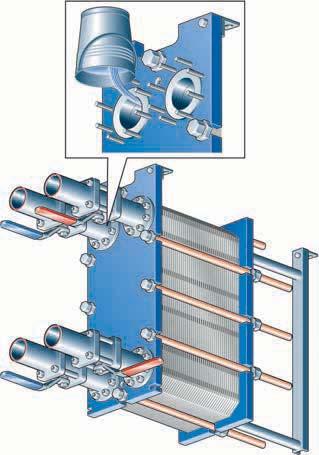

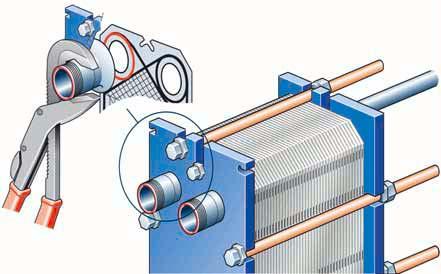

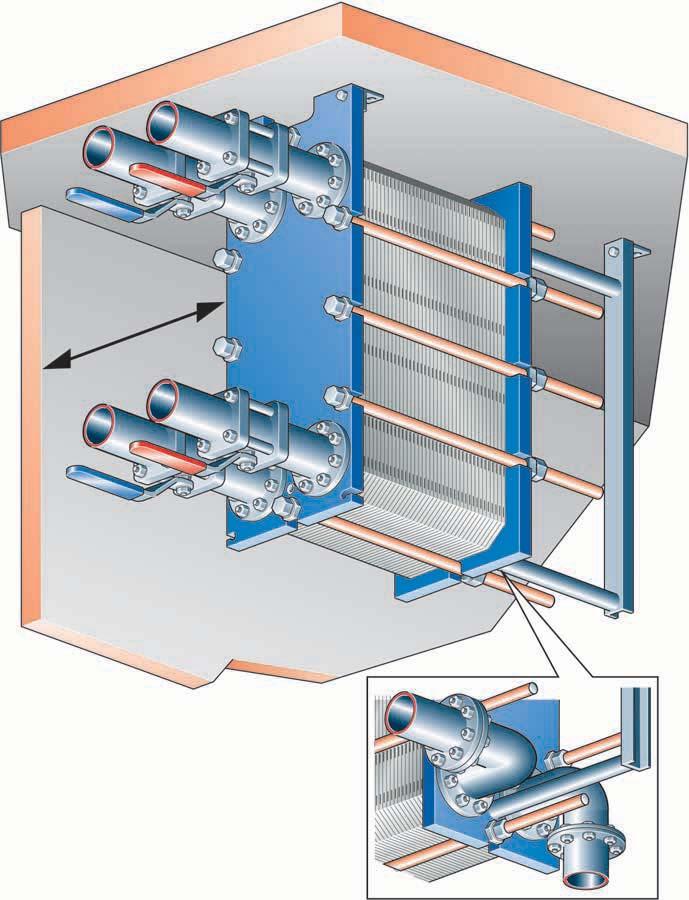

5 Installation Svenska Installation Krav Rör Viktigt! Se till att rörförbindningarna är ordentligt låsta när du arbetar på röret. Om förbindningarna vrids skadas packningarna på gavelplattan, vilket kan orsaka läckage. Växlare med multipassage: Anslutningar på tryckplattan Det är viktigt att plattpaketet har spänts ihop till rätt mått (jämför med ritningen) innan röret ansluts. Rörböj För att göra det lätttare att demontera plattvärmeväxlaren bör en rörböj fästas vid anslutningen i tryckplattan, riktad uppåt eller i sidled och med den andra flänsen precis utanför värmeväxlarens kontur. Utrymme Ett fritt utrymme på minst 600 mm behövs för byte av plattorna. Dropptråg Beroende på vilken typ av vätska som finns i plattvärmeväxlaren och vilken typ av installation det rör sig om, kan det behövas ett dropptråg (dräneringstråg) för att undvika personskador och skador på utrustningen. Avstängningsventiler Alla anslutningar bör förses med avstängningsventiler för att värmeväxlaren ska kunna öppnas. Kontrollera att alla främmande föremål spolats ut ur systemet innan rören kopplas in. Se till att rören inte utsätter värmeväxlaren för spänning eller påfrestning. Använd inte snabbstängande ventiler, för att undvika tryckstötar. Fundament Montera på ett plant fundament som ger stativet tillräckligt med stöd. Installera säkerhetsventiler enligt gällande trycktanksföreskrifter. Om ytan på värmeväxlaren förväntas bli mycket varm eller kall bör växlaren isoleras. Vi rekommenderar att skyddsplåtar används som täcker plattvärmeväxlaren. För varje modell anges beräkningstryck och -temperatur på identifieringsskylten. Dessa värden får inte överskridas. Plattvärmeväxlare 3

6 Svenska Installation Lyft Varning! Lyft aldrig i anslutningarna eller i bultarna som sitter runt dem. Använd istället lämpliga remmar vid lyft. Placera remmarna enligt bilden. Uppsättning 1 Lägg två träbjälkar på golvet. 4 Lägg remmarna runt en bult på varje sida. 2 Lyft värmeväxlaren från lastpallen med hjälp av t.ex. remmar. 5 Lyft upp värmeväxlaren från träbjälkarna. 3 Ställ värmeväxlaren på träbjälkarna. 6 Sänk ner värmeväxlaren i horisontellt läge och ställ den på golvet. 4 Plattvärmeväxlare

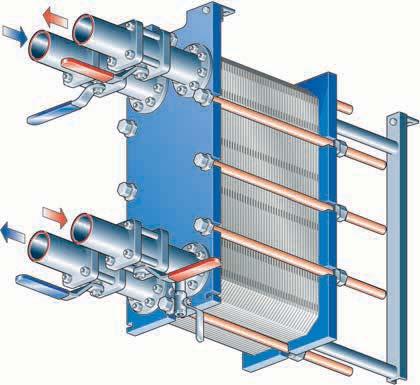

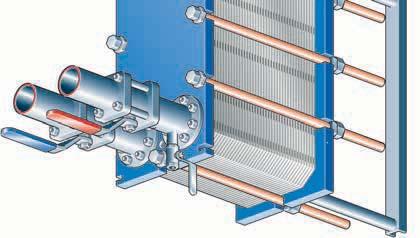

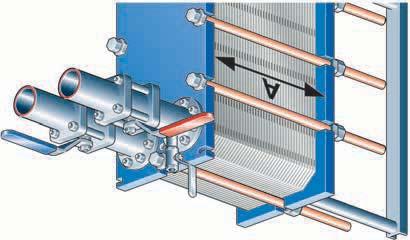

7 Drift Svenska Drift Igångsättning Om det ingår flera pumpar i systemet måste du se till att du vet vilken som ska aktiveras först. Flödeshastigheten bör justeras långsamt för att undvika risken för tryckstötar. 3 4 Om det finns en ventil vid utgången, ska den vara helt öppen. Öppna ventilen och starta pumpen. Öppna 1 En tryckstöt är en kortvarig trycktopp som kan inträffa vid igångkörning eller avstängning av ett system och leda till att vätska strömmar längs ett rör med ljudets hastighet. Detta kan orsaka stor skada i utrustningen. Kontrollera att A-måttet är korrekt. A-måtttet anges på den bifogade ritningen över plattvärmeväxlaren. 5 Öppna ventilen sakta. Öppna sakta 2 Kontrollera att ventilen är stängd mellan pumpen och flödesregulatorn i systemet. Stängd 6 Stäng ventilen när all luft har tömts ut. Stäng Öppen 7 Upprepa steg 1 6 för det andra mediet. Plattvärmeväxlare 5

8 Svenska Drift Enheten i drift Avstängning Flödeshastigheten bör justeras långsamt för att inte utsätta systemet för plötsliga och extrema temperatur- och tryckförändringar. Kontrollera när anläggningen är i drift att mediernas temperaturer och tryck ligger inom de gränsvärden som anges på ritningen inga läckor uppstår på grund av felaktig spänning av plattpaketet eller av felaktiga eller skadade packningar stativpelare, bär- och styraxel hålls rena och insmorda 1 Se till att du vet vilken pump som ska stängas av först, om det finns flera pumpar i systemet. Stäng sakta ventilen som reglerar flödeshastigheten till den pump som ska stängas. Stäng bultarna hålls rena och insmorda Stäng av pumpen när ventilen är stängd. Upprepa steg 1 2 på den andra sidan. Om värmeväxlaren ska stängas av under en längre period bör den tömmas. Den bör också tömmas om bearbetningsprocessen avbryts när omgivningstemperaturen är under mediets fryspunkt. Beroende på vilket medium som används, bör den också spolas och torkas. Rena och insmorda Inget läckage Rådgör alltid med din lokala Alfa Laval-återförsäljare ifall du behöver information om dimensionerna på nya plattsatser, om du tänker ändra antalet plattor vilket packningsmaterial du bör välja om arbetstemperatur och -tryck ska ändras varaktigt, eller om ett nytt medium ska användas i plattvärmeväxlaren. 6 Plattvärmeväxlare

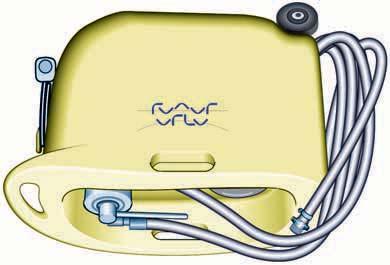

9 Underhåll Svenska Underhåll Rengöring på plats (CIP, Cleaning-In-Place) Då CIP-utrustning används kan plattvärmeväxlaren rengöras utan att den behöver öppnas. Om det inte går att använda CIP-metoden måste rengöringen utföras för hand, se avsnittet Manuell rengöring. Vid CIP-rengöring sker följande föroreningar och kalkavlagringar tas bort rengjorda ytor passiveras för att motverka korrosion rengöringsvätskor neutraliseras innan de töms ut. Följ instruktionerna som medföljer CIP-utrustningen. CIP-utrustning CIP-modell Maximalt antal plattor M3 M6 M6-M M10-B M10-M TS6-M CIP CIP Tvättvätskor Tvättvätska AlfaCaus AlfaPhos AlfaPass AlfaNeutra Beskrivning En starkt alkalisk vätska som används för att ta bort färg, fett, olja och organiska beläggningar. Ett surt rengöringsmedel som avlägsnar metalloxid, rost, kalk och andra oorganiska beläggningar. En alkalisk vätska som är avsedd för passivering (korrosionsdämpning). En starkt alkalisk vätska som neutraliserar AlfaCarbon eller AlaPhos innan medlen hälls ut i avloppet. Plattvärmeväxlare 7

10 Svenska Underhåll Manuell rengöring Varning! Skyddshandskar ska alltid användas vid hantering av plattor och skyddsplåtar för att undvika att skarpa kanter orsakar skador. Öppnande Varning! Låt värmeväxlaren kallna om den är varm, till omkring 40 C. 1 Töm plattvärmeväxlaren. 2 Inspektera glidytorna på bäraxeln och torka rent. Inspektera 8 Plattvärmeväxlare

11 Underhåll Svenska 3 Märk utsidan av plattsatsen med ett diagonalt streck. Märk Se även punkt 5 i avsnittet Stängning. 4 Mät och skriv upp A-måttet. 6 Öppna plattpaketet genom att låta tryckplattan glida ut längs bäraxeln. Om plattorna ska numreras gör du det innan du tar bort dem. Plattorna behöver inte demonteras om de endast ska rengöras med vatten, dvs. utan rengöringsmedel. 5 Lossa och ta bort alla bultar utom de 4 som visas nedan. Använd dessa 4 bultar till att öppna plattpaketet enligt följande schema. Steg Bult nr Till måttet Ta bort plattorna ,05A eller 3 4 Öppnande Var noga med att stativplattan och tryckplattan hela tiden är parallella. Snedställning av tryckplattan under öppnandet får inte överskrida 10 mm (2 varv per bult) tvärs över och 25 mm (5 varv per bult) vertikalt. Varning! Plattpaketet kan fortfarande innehålla en liten resterande vätskemängd efter dräneringen. Beroende på vilken typ av produkt och installation det rör sig om kan särskilda anordningar, t.ex. ett dräneringstråg, behövas för att undvika personskador och skador på utrustningen. Plattvärmeväxlare 9

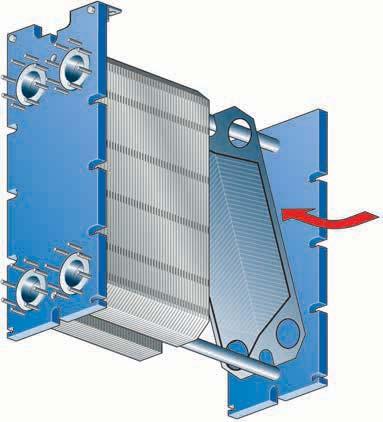

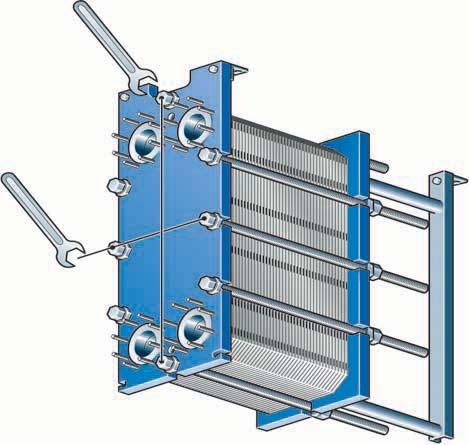

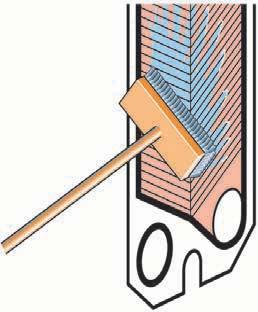

12 Svenska Underhåll Manuell rengöring av öppnade enheter Viktigt! Använd aldrig saltsyra på rostfria plattor. Vatten med högre klorhalt än 330 ppm få inte användas vid beredning av rengöringslösningar. Det är mycket viktigt att styraxlar och stativpelare av aluminium skyddas mot kemikalier. Var försiktig så att du inte skadar packningen vid manuell rengöring. Beläggningar som kan tas bort med vatten och borste Plattorna behöver inte demonteras från plattvärmeväxlaren vid rengöring. Tag bort beläggningarna med en mjuk borste och rinnande vatten. 1 2 Spola vatten med en högtrycksslang. Beläggningar som inte kan tas bort med vatten och borste Plattorna måste demonteras från plattvärmeväxlaren under rengöringen. Borsta med rengöringsmedel. 1 2 Spola rent med vatten. 10 Plattvärmeväxlare

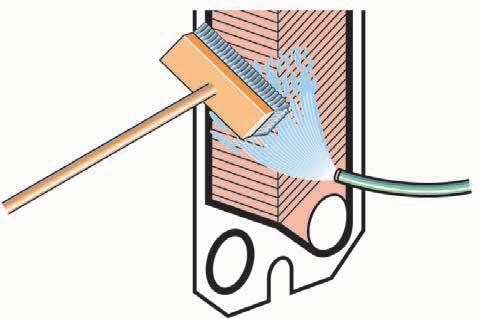

13 Underhåll Svenska Rengöringsmedel Pannsten, skalning Max. koncentration 4 % Maxtemperatur 60 C Pannsten skalning Sediment Rengöringsmedel Kalciumkarbonat Korrosionsprodukter Salpetersyra Kalciumsulfat Metalloxider Sulfamic acid (aminosulfonisk syra) Silikater Slam Citronsyra Aluminiumoxid Tvåatomiska organismer och deras exkrement i olika färger Fosforsyra Komplexbildare (EDTA, NTA) Natriumpolyfosfater Rengöringsmedel Biologisk tillväxt, slam Max. koncentration 4 % Maxtemperatur 80 C Biologiskt tillväxt slam Rengöringsmedel Bakterier Nematoder Protozoer Natriumhydroxid (kaustik soda) Natriumkarbonat (kristallsoda) Rengöringseffekten kan förbättras avsevärt genom tillsats av små mängder hypoklorit eller medel för att bilda komplexbildningar och ytaktiva ämnen. Rengöringsmedel Oljerester, asfalt, fetter Oljerester Asfalt Fetter Beläggning Rengöringsmedel Paraffinolja, naftabaserat lösningsmedel (t.ex. fotogen). Gummipackningar av EPDM-typ sväller i denna typ av medier. Kontakttiden bör därför inte vara längre än 30 minuter. Viktigt! Följande lösningsmedel bör inte användas: Ketoner (t.ex. Aceton, metyletylketon, metylisobutylketon) Ester (t.ex. etylacetat, butylacetat) Halogena kolväten (t.ex. kloroten, koltetraklorid, freoner) Aromater (t.ex. bensen, toluol). Plattvärmeväxlare 11

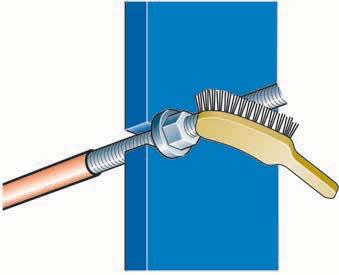

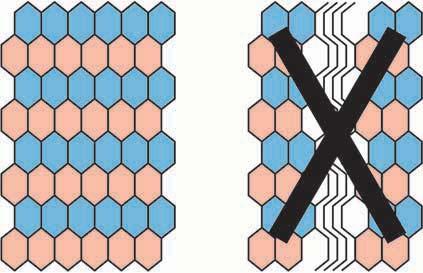

14 Svenska Underhåll Stängning 1 2 Kontrollera att alla tätningsytor är rena. Borsta rent bultgängorna med en stålborste. Smörj gängorna med ett tunt lager fett, t.ex. Gleitmo 800 eller motsvarande. 5 Pressa ihop plattorna. Dra åt i två steg enligt figurerna nedan. Var noga med att stativplattan och tryckplattan hela tiden är parallella. Steg Bult nr Till måttet eller 3 4 1,10A A Dra åt bultarna växelvis diagonalt tills plattpaketet har måttet 1,10A. 3 Fäst packningarna på plattorna eller kontrollera att alla packningar sitter ordentligt fast. Om packningen sitter fel ser man det genom att den sticker upp ur packningsspåret eller ligger utanför spåret. 4 Sätt in plattorna med fiskbensmönstret placerat i alternerande riktning och med packningarna mot stativplattan. Fortsätt att dra åt bultarna växelvis och diagonalt, enligt bilden nedan. 12 Plattvärmeväxlare

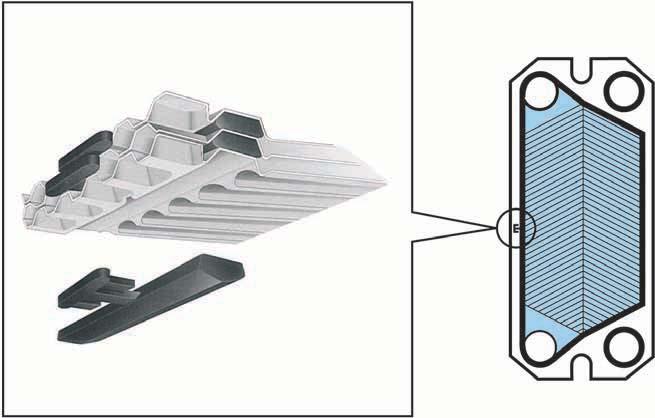

15 Underhåll Svenska Dra slutligen åt de två bultarna i mitten samt den övre och den nedre bulten. Trycktest efter underhåll Före start av produktion sedan plattor eller packningar har avlägsnats, satts i eller bytts, bör du absolut utföra ett trycktest för att säkerställa interna och externa tätningars funktion hos PHE. Vid detta test ska en mediasida i taget kontrolleras med den andra sidan öppen mot atmosfär. Trycktestet ska utföras med ett tryck som motsvarar drifttrycket hos den aktuella enheten och får aldrig överskrida konstruktionstrycket som anges på typskylten. Rekommenderad testtid är 10 minuter. Observera att PHE-aggregat för kylning och enheter med media som inte kan blandas med vatten skall torkas efter hydrostatiskt trycktest. Det verkliga avståndet får aldrig vara mindre än A-måttet. 6 Om plattorna är korrekt monterade bildar kanterna ett vaxkakemönster, enligt nedanstående bild. Plattvärmeväxlare 13
