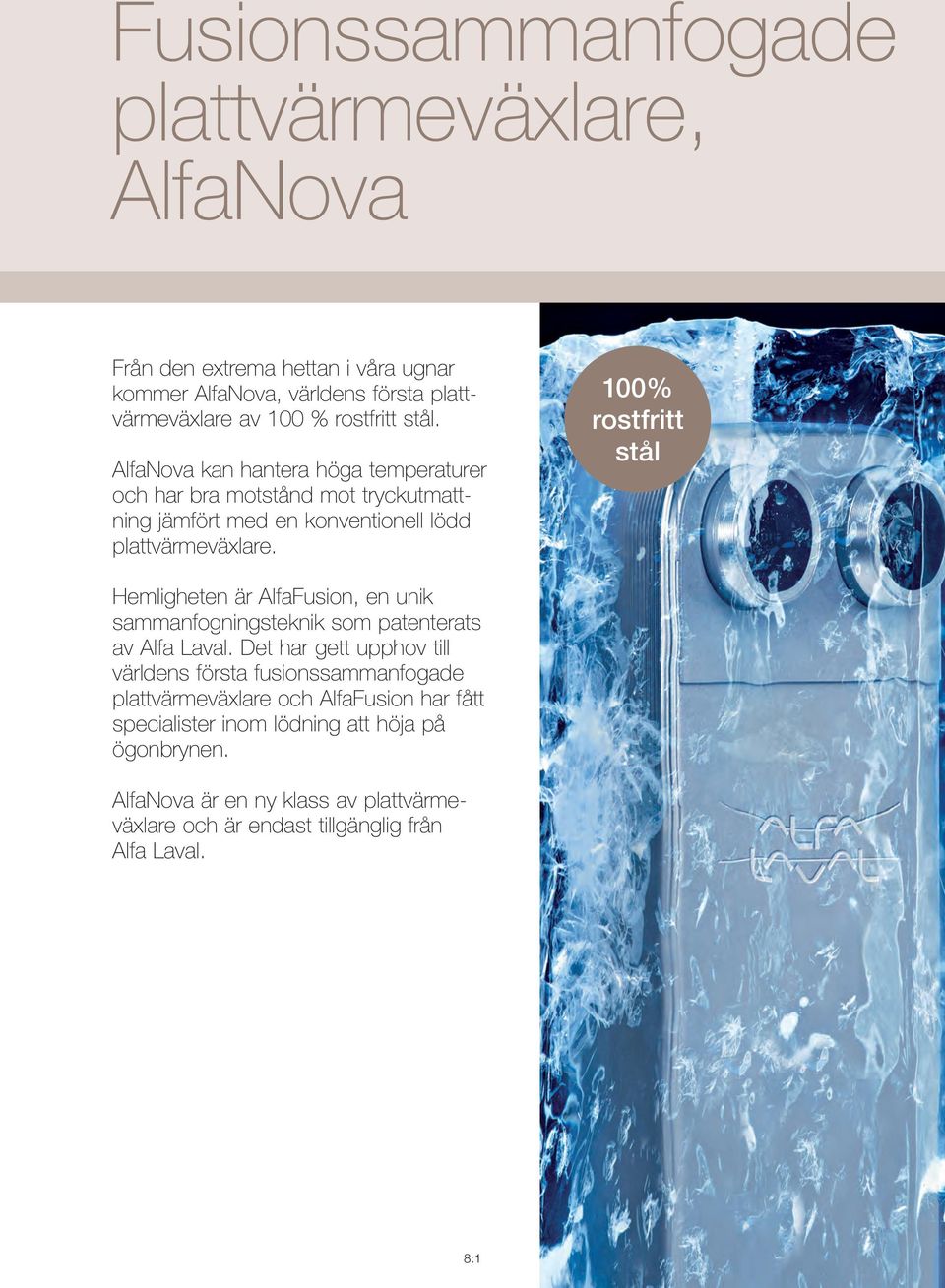

3 Fusionssammanfogade plattvärmeväxlare, AlfaNova Från den extrema hettan i våra ugnar kommer AlfaNova, världens första plattvärmeväxlare av 100 % rostfritt stål AlfaNova kan hantera höga temperaturer och har bra motstånd mot tryckutmattning jämfört med en konventionell lödd plattvärmeväxlare 100% rostfritt stål Hemligheten är AlfaFusion, en unik sammanfogningsteknik som patenterats av Alfa Laval Det har gett upphov till världens första fusionssammanfogade plattvärmeväxlare och AlfaFusion har fått specialister inom lödning att höja på ögonbrynen AlfaNova är en ny klass av plattvärmeväxlare och är endast tillgänglig från Alfa Laval 8:1

4 AlfaNova tar värmeöverföringstekniken till sin spets 100% rostfritt stål AlfaNova består av ett antal korrugerade rostfria stålplattor, en stativplatta, en tryckplatta och anslutningar allt i rostfritt stål av typ 316 Alla komponenter är sammanfogade med AlfaFusion, en ny teknik som är patenterad av Alfa Laval Resultatet är den fusionssammanfogade plattvärmeväxlaren, en helt ny klass som erbjuder mycket hög mekanisk styrka Den är också hygienisk, motståndskraftig mot korrosion och helt återvinningsbar Oslagbar tillförlitlighet År av forskning och tester har bekräftat AlfaNovas höga mekaniska styrka och oslagbara tillförlitlighet AlfaFusion-tekniken skapar en plattvärmeväxlare med möjlighet att gå mycket högre i temperatur än konventionella lödda enheter Konstruktionen av 100 % rostfritt stål gör att AlfaNova klarar temperaturer på upp till 550 C Korrosionsbeständig AlfaNovas konstruktion av rent rostfritt stål garanterar även högt motstånd mot korrosion Det är ett stort genombrott för kylsystemkonstruktörer som använder naturliga kylmedel som ammoniak Det är också det perfekta valet för fjärrvärmeanläggningar i områden med korrosivt vatten eller tillämpningar som använder frätande vätskor Maximal renhet Renhet styrs av allt strängare lagstiftning i många länder Tillämpningar som påverkas är kylare för rent vatten i kylsystem, uppvärmningssystem för tappvarmvatten och en lång lista av andra hygienområden För de här tillämpningarna är den 100 % rostfria AlfaNova, med sina rena, och hygieniska värmeöverföringskanaler och höga mekaniska styrka, framtidens värmeväxlare och utmanar andra typer av värmeväxlare 8:2

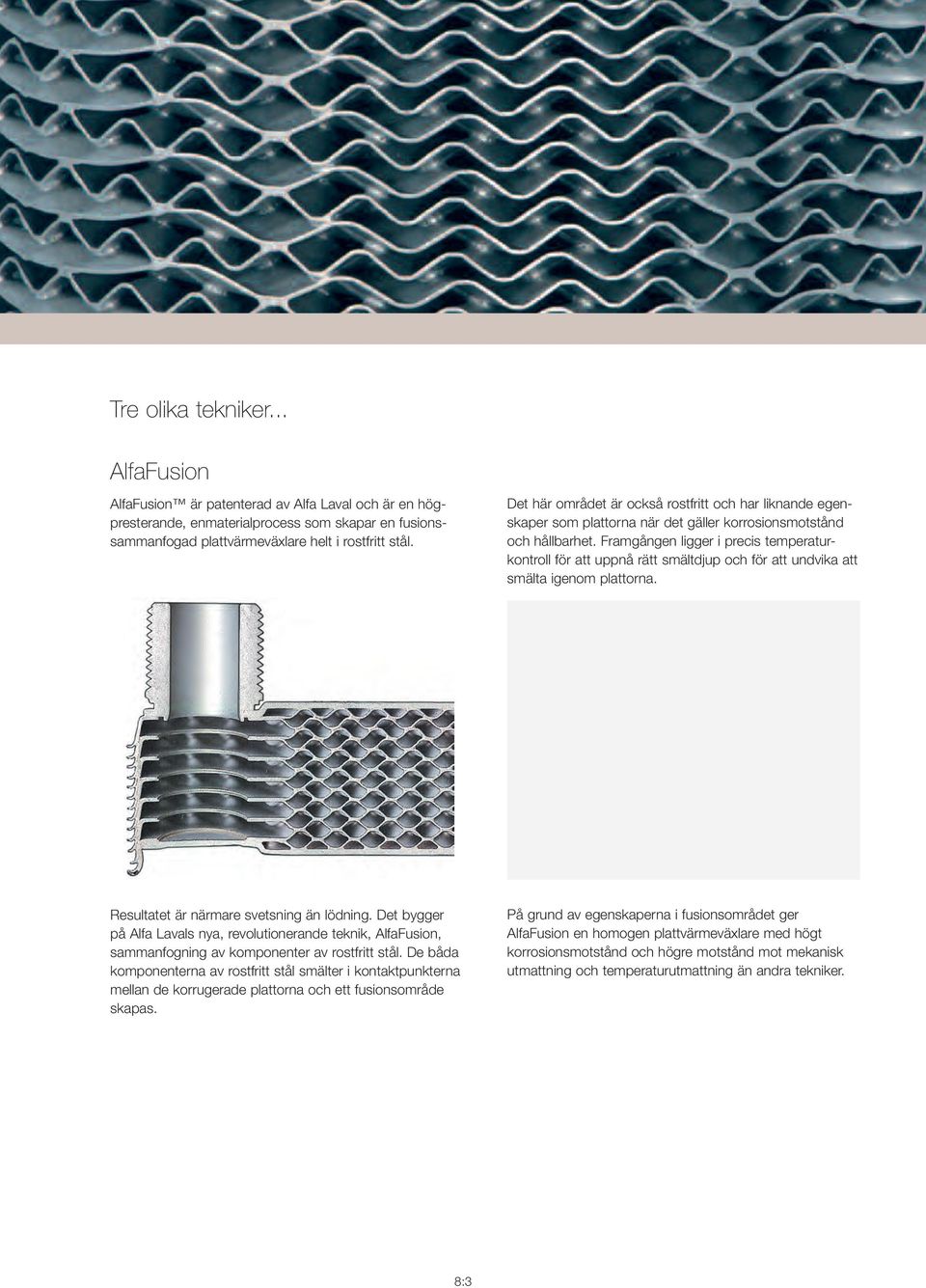

5 Tre olika tekniker AlfaFusion AlfaFusion är patenterad av Alfa Laval och är en högpresterande, enmaterialprocess som skapar en fusionssammanfogad plattvärmeväxlare helt i rostfritt stål Det här området är också rostfritt och har liknande egenskaper som plattorna när det gäller korrosionsmotstånd och hållbarhet Framgången ligger i precis temperaturkontroll för att uppnå rätt smältdjup och för att undvika att smälta igenom plattorna Resultatet är närmare svetsning än lödning Det bygger på Alfa Lavals nya, revolutionerande teknik, AlfaFusion, sammanfogning av komponenter av rostfritt stål De båda komponenterna av rostfritt stål smälter i kontaktpunkterna mellan de korrugerade plattorna och ett fusionsområde skapas På grund av egenskaperna i fusionsområdet ger AlfaFusion en homogen plattvärmeväxlare med högt korrosionsmotstånd och högre motstånd mot mekanisk utmattning och temperaturutmattning än andra tekniker 8:3

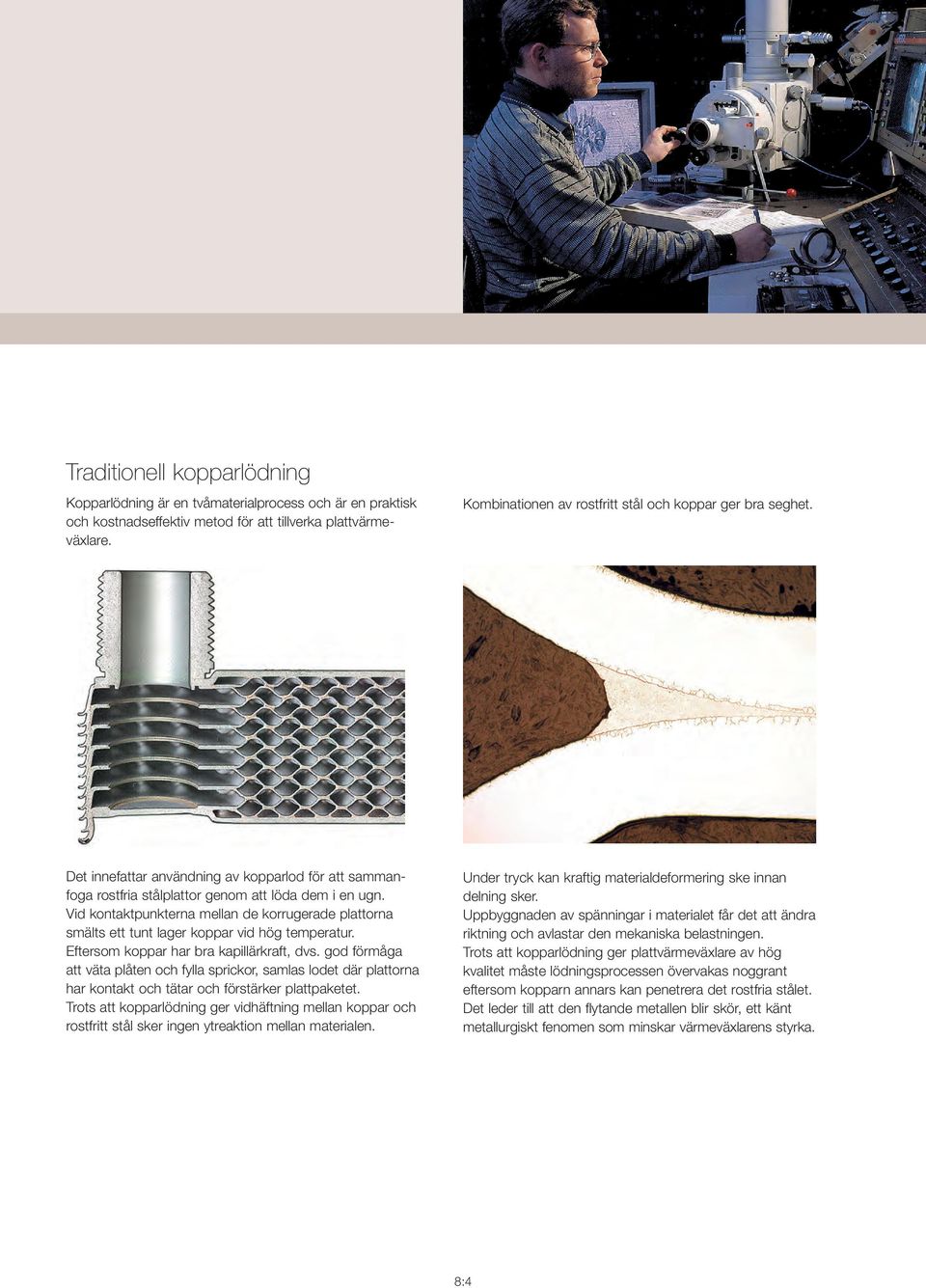

6 Traditionell kopparlödning Kopparlödning är en tvåmaterialprocess och är en praktisk och kostnadseffektiv metod för att tillverka plattvärmeväxlare Kombinationen av rostfritt stål och koppar ger bra seghet Det innefattar användning av kopparlod för att sammanfoga rostfria stålplattor genom att löda dem i en ugn Vid kontaktpunkterna mellan de korrugerade plattorna smälts ett tunt lager koppar vid hög temperatur Eftersom koppar har bra kapillärkraft, dvs god förmåga att väta plåten och fylla sprickor, samlas lodet där plattorna har kontakt och tätar och förstärker plattpaketet Trots att kopparlödning ger vidhäftning mellan koppar och rostfritt stål sker ingen ytreaktion mellan materialen Under tryck kan kraftig materialdeformering ske innan delning sker Uppbyggnaden av spänningar i materialet får det att ändra riktning och avlastar den mekaniska belastningen Trots att kopparlödning ger plattvärmeväxlare av hög kvalitet måste lödningsprocessen övervakas noggrant eftersom kopparn annars kan penetrera det rostfria stålet Det leder till att den flytande metallen blir skör, ett känt metallurgiskt fenomen som minskar värmeväxlarens styrka 8:4

7 Lasersvetsning Lasersvetsning är en effektiv metod att sammanfoga stålplåtar vid tillverkningen av plattvärmeväxlare Under processen placeras de korrugerade rostfria plattorna mot varandra och en laser används för att smälta materialet vid kontaktpunkten När det rostfria stålet härdas sker diffusion av metallen på plattornas ytor Eftersom det rostfria stålet har fått en annan mikrostrukturriktning vid härdning kan de resulterande fogarna se olika ut Eftersom de har samma egenskaper som resten av plattmaterialet när det gäller seghet och korrosionsmotstånd En helsvetsad värmeväxlare har bra mekaniska egenskaper och kan stå emot höga temperaturer, högt tryck och aggressiva media En nackdel är att man ibland måste anpassa produktens utformning efter svetsteknikens begränsningar Det är även en dyr metod Den här processen måste ske i en skyddsgasatmosfär, annars sker en reaktion med syret i luften och svetsfogarna får sämre kvalitet Utrustningen som krävs för processen är också dyr Mekaniska cykler Mekaniska cykler Olika typer av plattvärmeväxlare testades, enligt Alfa Lavals standardtest, för att jämföra tryckutjämningssmotstånd Antal cykler bar psi 10 0 Antal cykler o C o F Förklaring AlfaNova Kopparlödd Nickellödd 8:5

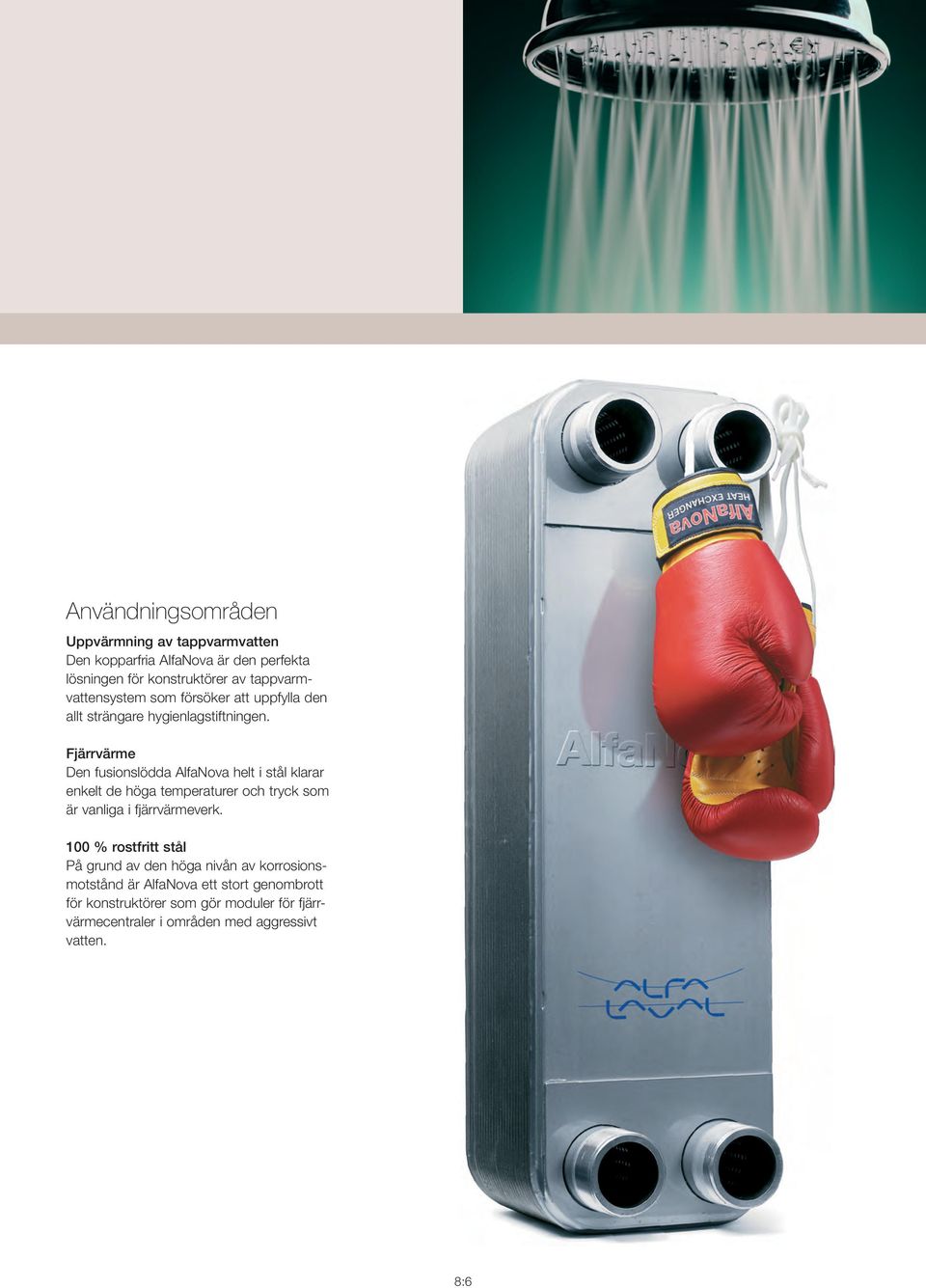

8 Användningsområden Uppvärmning av tappvarmvatten Den kopparfria AlfaNova är den perfekta lösningen för konstruktörer av tappvarmvattensystem som försöker att uppfylla den allt strängare hygienlagstiftningen Fjärrvärme Den fusionslödda AlfaNova helt i stål klarar enkelt de höga temperaturer och tryck som är vanliga i fjärrvärmeverk 100 % rostfritt stål På grund av den höga nivån av korrosionsmotstånd är AlfaNova ett stort genombrott för konstruktörer som gör moduler för fjärrvärmecentraler i områden med aggressivt vatten 8:6

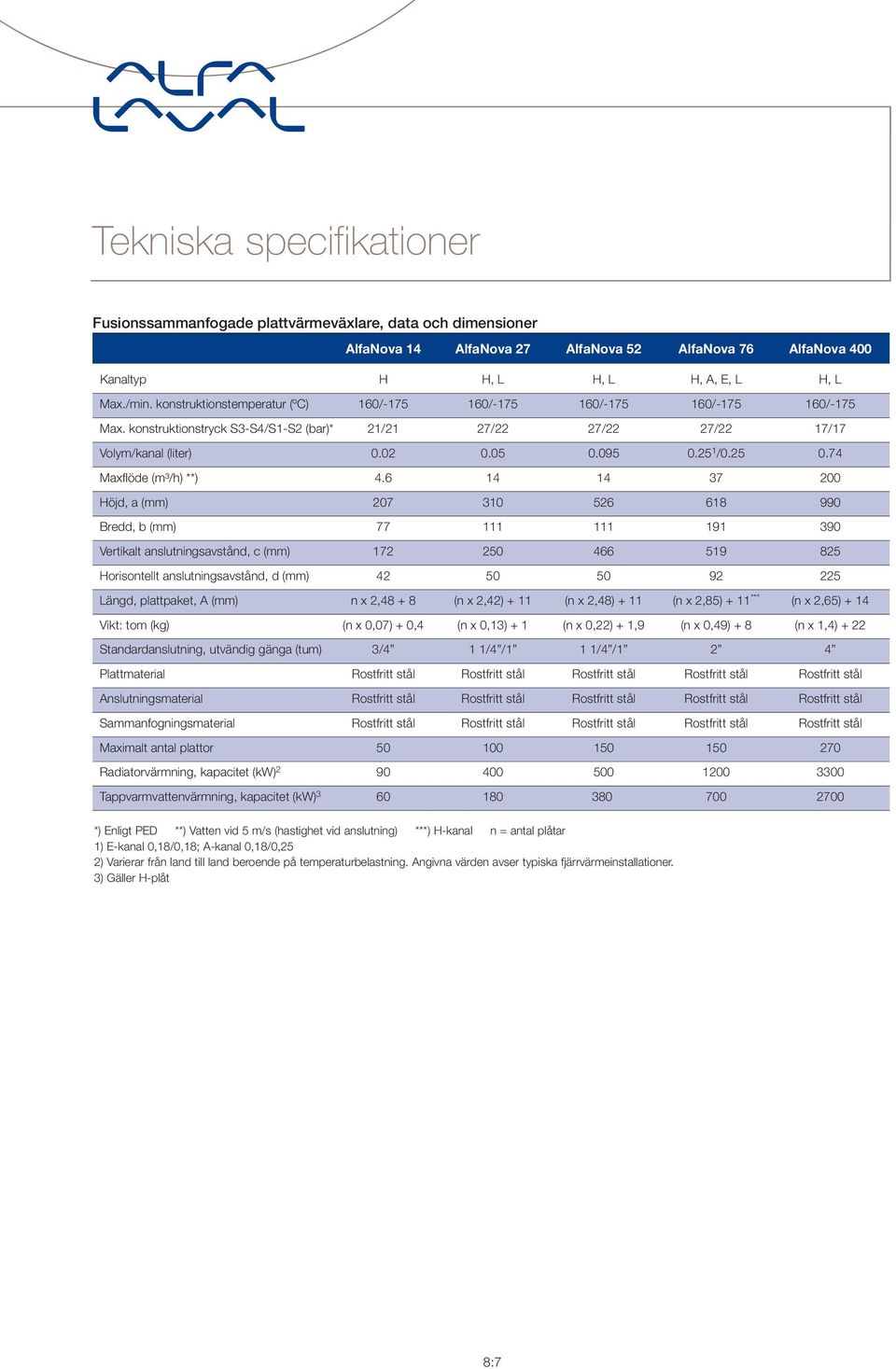

9 Tekniska specifikationer Fusionssammanfogade plattvärmeväxlare, data och dimensioner AlfaNova 14 AlfaNova 27 AlfaNova 52 AlfaNova 76 AlfaNova 400 Kanaltyp H H, L H, L H, A, E, L H, L Max/min konstruktionstemperatur (ºC) 160/ / / / /-175 Max konstruktionstryck S3-S4/S1-S2 (bar)* 21/21 27/22 27/22 27/22 17/17 Volym/kanal (liter) / Maxflöde (m³/h) **) Höjd, a (mm) Bredd, b (mm) Vertikalt anslutningsavstånd, c (mm) Horisontellt anslutningsavstånd, d (mm) Längd, plattpaket, A (mm) n x 2, (n x 2,42) + 11 (n x 2,48) + 11 (n x 2,85) + 11 *** (n x 2,65) + 14 Vikt: tom (kg) (n x 0,07) + 0,4 (n x 0,13) + 1 (n x 0,22) + 1,9 (n x 0,49) + 8 (n x 1,4) + 22 Standardanslutning, utvändig gänga (tum) 3/4 1 1/4 /1 1 1/4 /1 2 4 Plattmaterial Anslutningsmaterial Sammanfogningsmaterial Maximalt antal plattor Radiatorvärmning, kapacitet (kw) Tappvarmvattenvärmning, kapacitet (kw) *) Enligt PED **) Vatten vid 5 m/s (hastighet vid anslutning) ***) H-kanal n = antal plåtar 1) E-kanal 0,18/0,18; A-kanal 0,18/0,25 2) Varierar från land till land beroende på temperaturbelastning Angivna värden avser typiska fjärrvärmeinstallationer 3) Gäller H-plåt 8:7

10

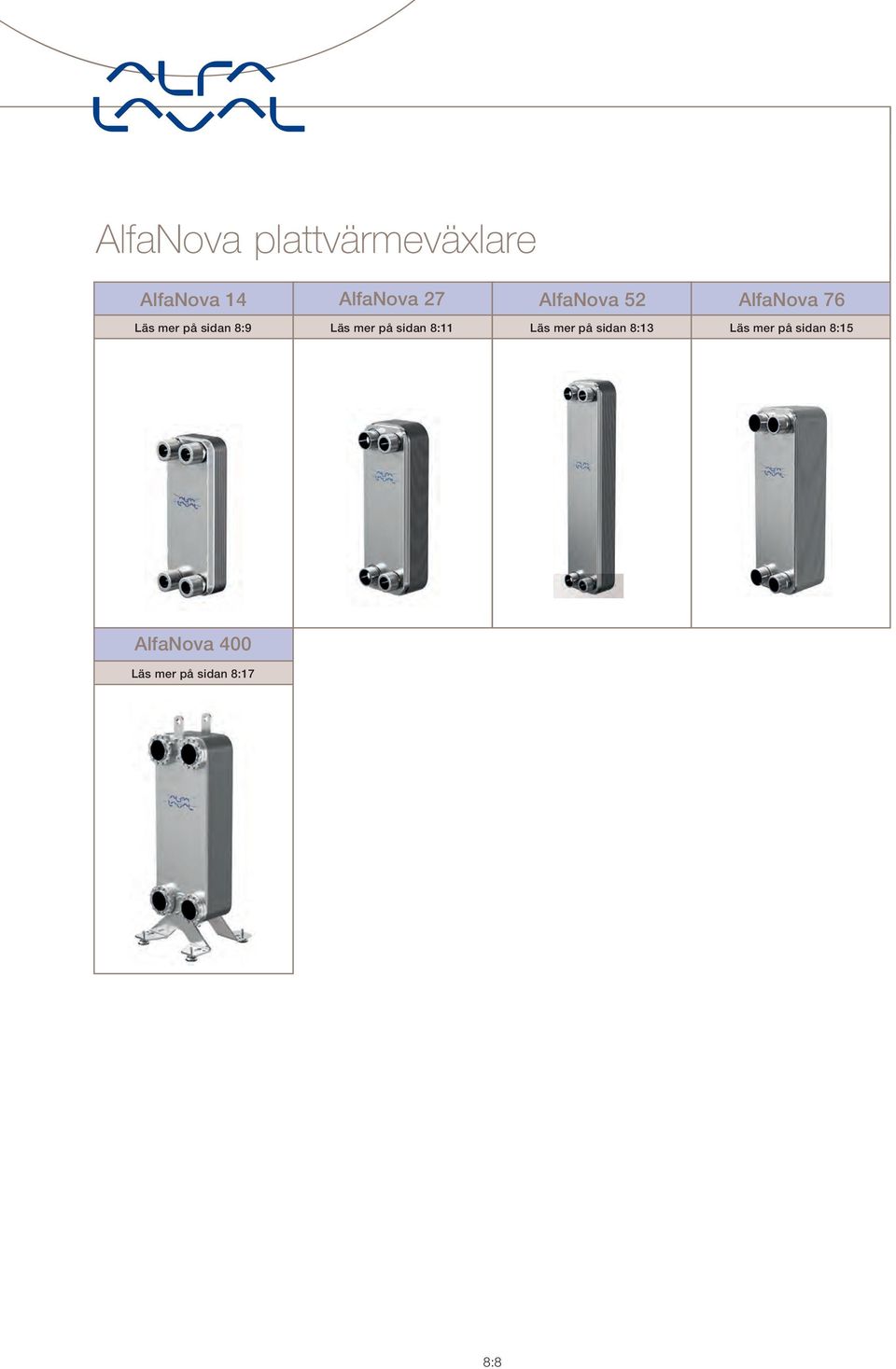

11 AlfaNova plattvärmeväxlare AlfaNova 14 Läs mer på sidan 8:9 AlfaNova 27 Läs mer på sidan 8:11 AlfaNova 52 AlfaNova 76 Läs mer på sidan 8:13 Läs mer på sidan 8:15 AlfaNova 400 Läs mer på sidan 8:17 8:8

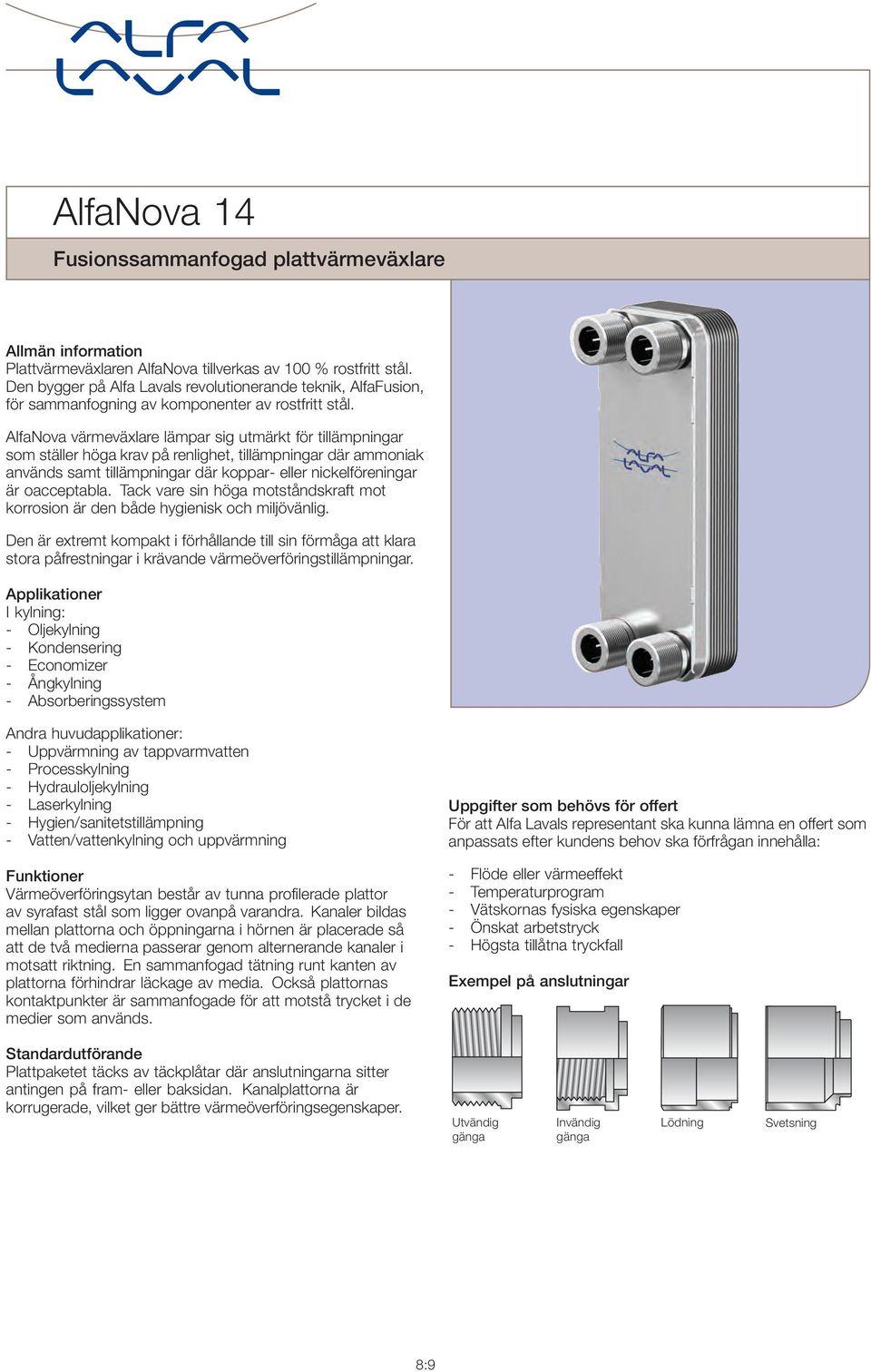

12 AlfaNova 14 Fusionssammanfogad plattvärmeväxlare Allmän information Plattvärmeväxlaren AlfaNova tillverkas av 100 % rostfritt stål Den bygger på Alfa Lavals revolutionerande teknik, AlfaFusion, för sammanfogning av komponenter av rostfritt stål AlfaNova värmeväxlare lämpar sig utmärkt för tillämpningar som ställer höga krav på renlighet, tillämpningar där ammoniak används samt tillämpningar där koppar- eller nickelföreningar är oacceptabla Tack vare sin höga motståndskraft mot korrosion är den både hygienisk och miljövänlig Den är extremt kompakt i förhållande till sin förmåga att klara stora påfrestningar i krävande värmeöverföringstillämpningar Applikationer I kylning: - Oljekylning - Kondensering - Economizer - Ångkylning - Absorberingssystem Andra huvudapplikationer: - Uppvärmning av tappvarmvatten - Processkylning - Hydrauloljekylning - Laserkylning - Hygien/sanitetstillämpning - Vatten/vattenkylning och uppvärmning Funktioner Värmeöverföringsytan består av tunna profilerade plattor av syrafast stål som ligger ovanpå varandra Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler i motsatt riktning En sammanfogad tätning runt kanten av plattorna förhindrar läckage av media Också plattornas kontaktpunkter är sammanfogade för att motstå trycket i de medier som används Uppgifter som behövs för offert För att Alfa Lavals representant ska kunna lämna en offert som anpassats efter kundens behov ska förfrågan innehålla: - Flöde eller värmeeffekt - Temperaturprogram - Vätskornas fysiska egenskaper - Önskat arbetstryck - Högsta tillåtna tryckfall Exempel på anslutningar Standardutförande Plattpaketet täcks av täckplåtar där anslutningarna sitter antingen på fram- eller baksidan Kanalplattorna är korrugerade, vilket ger bättre värmeöverföringsegenskaper Utvändig gänga Invändig gänga Lödning Svetsning 8:9

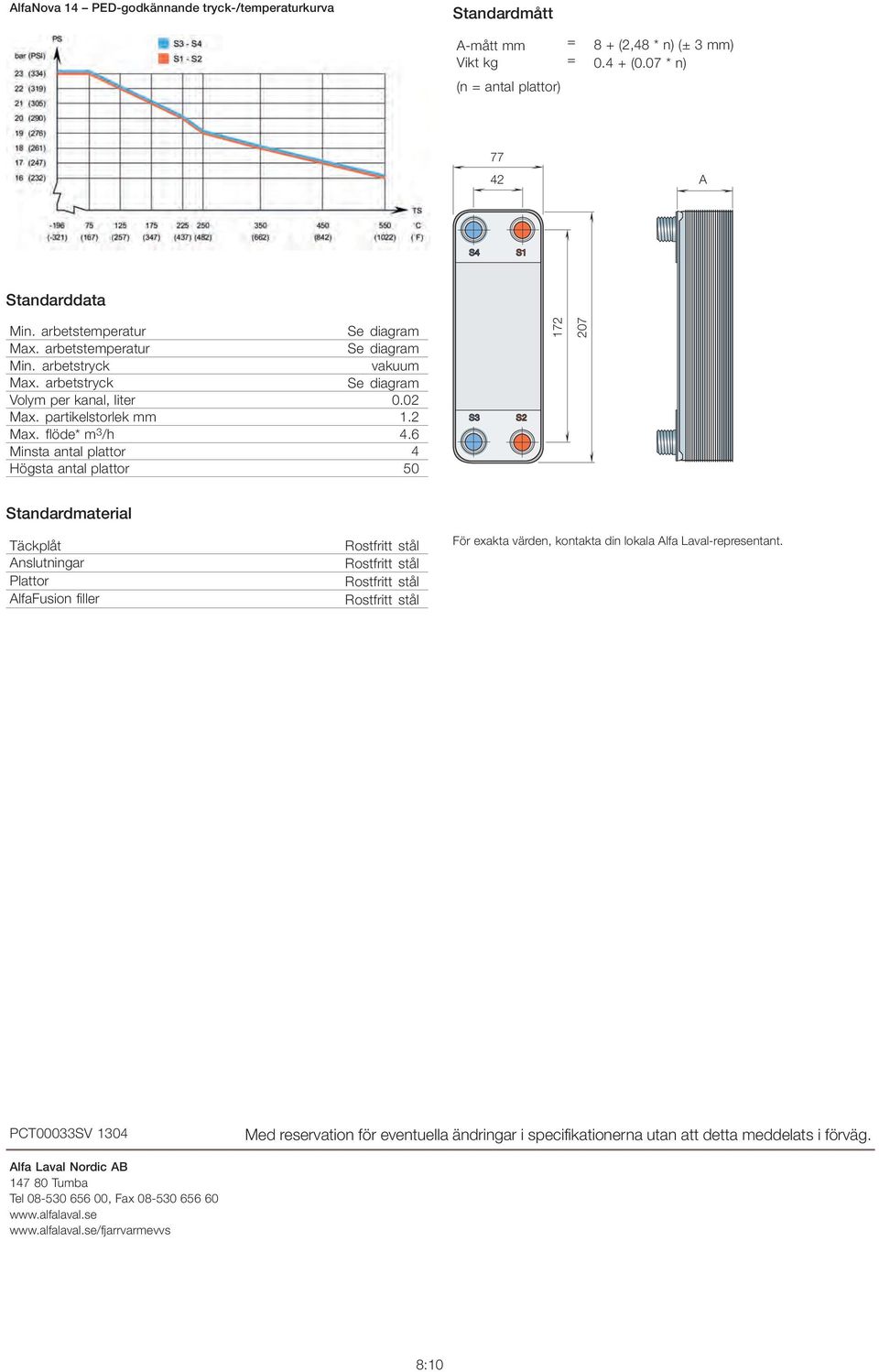

13 AlfaNova 14 PED-godkännande tryck-/temperaturkurva Standardmått A-mått mm = 8+(2,48*n)(±3mm) Vikt kg = 04 + (007 * n) (n = antal plattor) A S4 S1 Standarddata Min arbetstemperatur Max arbetstemperatur Min arbetstryck vakuum Max arbetstryck Volym per kanal, liter 002 Max partikelstorlek mm 12 Max flöde* m 3 /h 46 Minsta antal plattor 4 Högsta antal plattor 50 Standardmaterial Täckplåt Anslutningar Plattor AlfaFusion filler S3 S För exakta värden, kontakta din lokala Alfa Laval-representant PCT00033SV 1304 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg Alfa Laval Nordic AB Tumba Tel , Fax wwwalfalavalse wwwalfalavalse/fjarrvarmevvs 8:10

14 AlfaNova 27 Fusionssammanfogade plattvärmeväxlare Allmän information Plattvärmeväxlaren AlfaNova tillverkas av 100 % rostfritt stål Den bygger på Alfa Lavals revolutionerande teknik, AlfaFusion, för sammanfogning av komponenter av rostfritt stål AlfaNova värmeväxlare passar för tillämpningar med höga krav på renlighet, tillkämpningar där ammoniak används eller där koppar- eller nickelföroreningar inte tillåts Tack vare sin höga motståndskraft mot korrosion är den både hygienisk och miljövänlig Den är extremt kompakt i förhållande till sin förmåga att klara stora påfrestningar i krävande värmeöverföringstillämpningar Applikationer I kylning: - Oljekylning - Kondensering - Förångning - Economizer - Ångkylning - Absorberingssystem Andra huvudapplikationer: - Uppvärmning av tappvarmvatten - Processkylning - Hydrauloljekylning - Laserkylning - Hygien/sanitetstillämpning - Vatten/vatten-kylning och uppvärmning Funktioner Värmeöverföringsytan består av tunna profilerade plattor av syrafast stål som ligger ovanpå varandra Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler i motsatt riktning En sammanfogad tätning runt kanten av plattorna förhindrar läckage av media Också plattornas kontaktpunkter är sammanfogade för att motstå trycket i de medier som används Uppgifter som behövs för offert För att Alfa Lavals representant ska kunna lämna en offert som anpassats efter kundens behov ska förfrågan innehålla: - Flöde eller värmeeffekt - Temperaturprogram - Vätskornas fysiska egenskaper - Önskat arbetstryck - Högsta tillåtna tryckfall Exempel på anslutningar Standardutförande Plattpaketet täcks av täckplåtar där anslutningarna sitter antingen på fram- eller baksidan Kanalplattorna är korrugerade, vilket ger bättre värmeöverföringsegenskaper Utvändig gänga Invändig gänga Lödning Svetsning 8:11

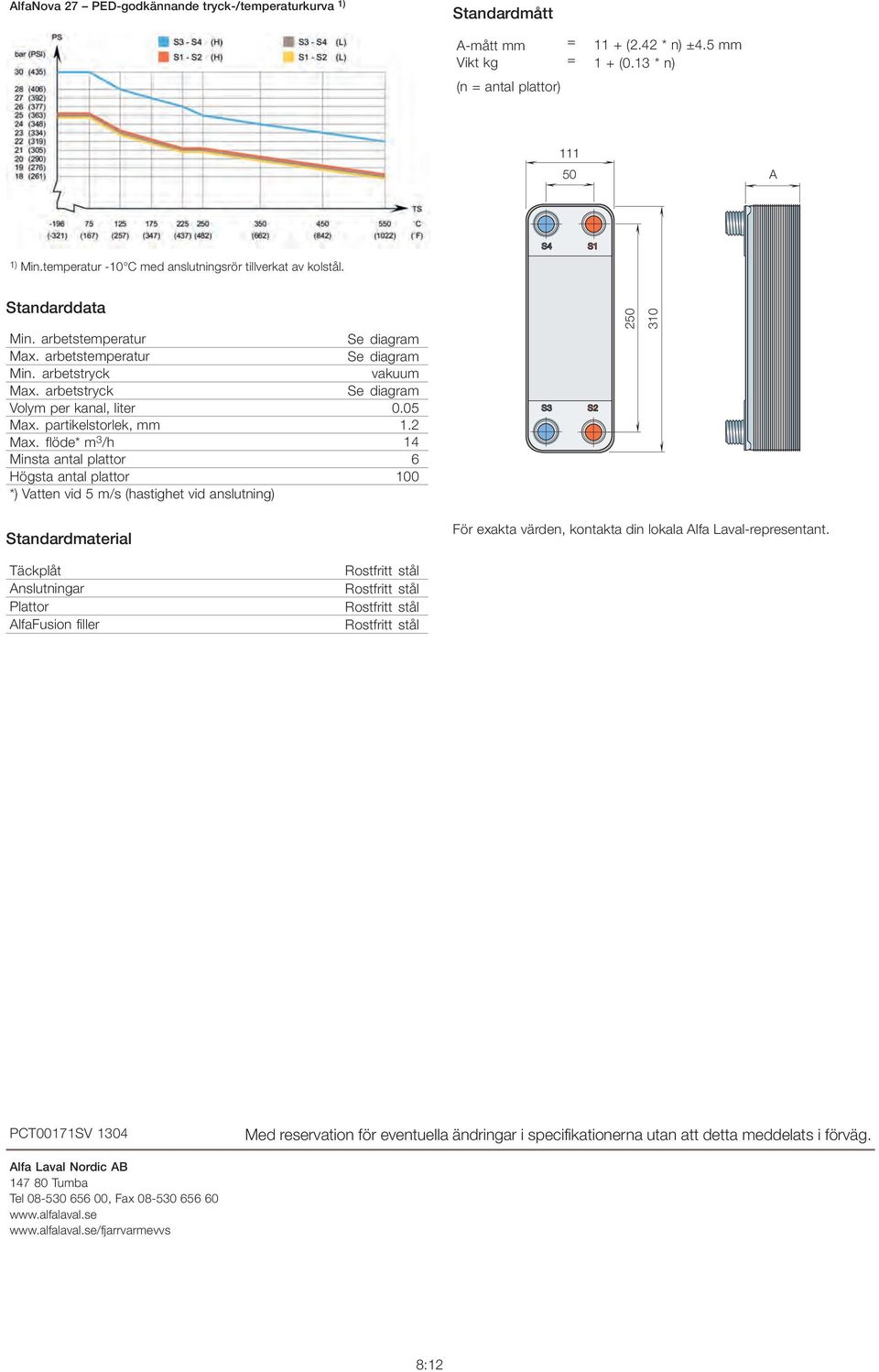

15 AlfaNova 27 PED-godkännande tryck-/temperaturkurva 1) Standardmått A-mått mm = 11 + (242 * n) ±45 mm Vikt kg = 1+(013*n) (n = antal plattor) A S4 S1 1) Mintemperatur -10 C med anslutningsrör tillverkat av kolstål Standarddata Min arbetstemperatur Max arbetstemperatur Min arbetstryck vakuum Max arbetstryck Volym per kanal, liter 005 Max partikelstorlek, mm 12 Max flöde* m 3 /h 14 Minsta antal plattor 6 Högsta antal plattor 100 *) Vatten vid 5 m/s (hastighet vid anslutning) S3 S Standardmaterial Täckplåt Anslutningar Plattor AlfaFusion filler För exakta värden, kontakta din lokala Alfa Laval-representant PCT00171SV 1304 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg Alfa Laval Nordic AB Tumba Tel , Fax wwwalfalavalse wwwalfalavalse/fjarrvarmevvs 8:12

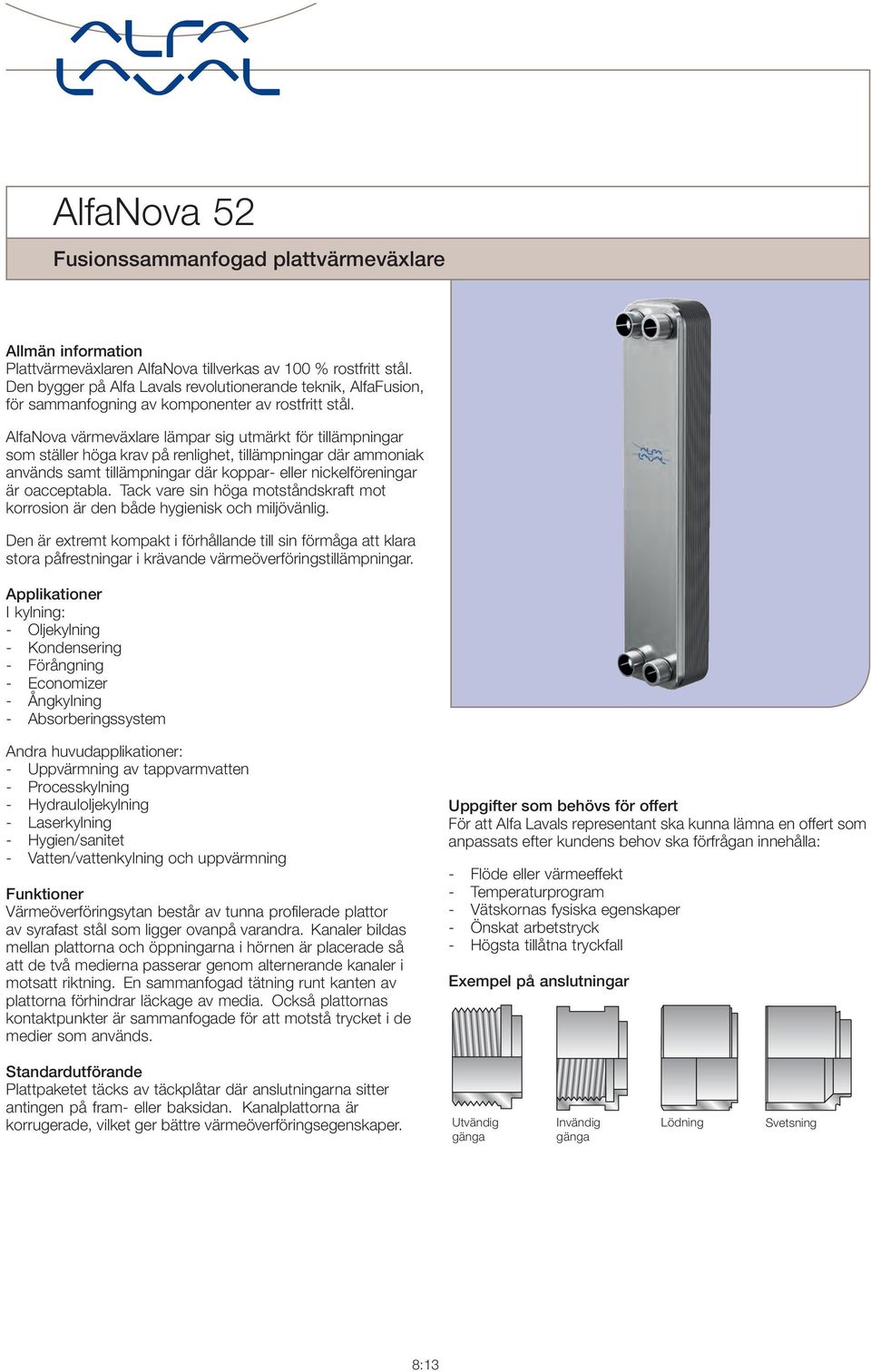

16 AlfaNova 52 Fusionssammanfogad plattvärmeväxlare Allmän information Plattvärmeväxlaren AlfaNova tillverkas av 100 % rostfritt stål Den bygger på Alfa Lavals revolutionerande teknik, AlfaFusion, för sammanfogning av komponenter av rostfritt stål AlfaNova värmeväxlare lämpar sig utmärkt för tillämpningar som ställer höga krav på renlighet, tillämpningar där ammoniak används samt tillämpningar där koppar- eller nickelföreningar är oacceptabla Tack vare sin höga motståndskraft mot korrosion är den både hygienisk och miljövänlig Den är extremt kompakt i förhållande till sin förmåga att klara stora påfrestningar i krävande värmeöverföringstillämpningar Applikationer I kylning: - Oljekylning - Kondensering - Förångning - Economizer - Ångkylning - Absorberingssystem Andra huvudapplikationer: - Uppvärmning av tappvarmvatten - Processkylning - Hydrauloljekylning - Laserkylning - Hygien/sanitet - Vatten/vattenkylning och uppvärmning Funktioner Värmeöverföringsytan består av tunna profilerade plattor av syrafast stål som ligger ovanpå varandra Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler i motsatt riktning En sammanfogad tätning runt kanten av plattorna förhindrar läckage av media Också plattornas kontaktpunkter är sammanfogade för att motstå trycket i de medier som används Uppgifter som behövs för offert För att Alfa Lavals representant ska kunna lämna en offert som anpassats efter kundens behov ska förfrågan innehålla: - Flöde eller värmeeffekt - Temperaturprogram - Vätskornas fysiska egenskaper - Önskat arbetstryck - Högsta tillåtna tryckfall Exempel på anslutningar Standardutförande Plattpaketet täcks av täckplåtar där anslutningarna sitter antingen på fram- eller baksidan Kanalplattorna är korrugerade, vilket ger bättre värmeöverföringsegenskaper Utvändig gänga Invändig gänga Lödning Svetsning 8:13

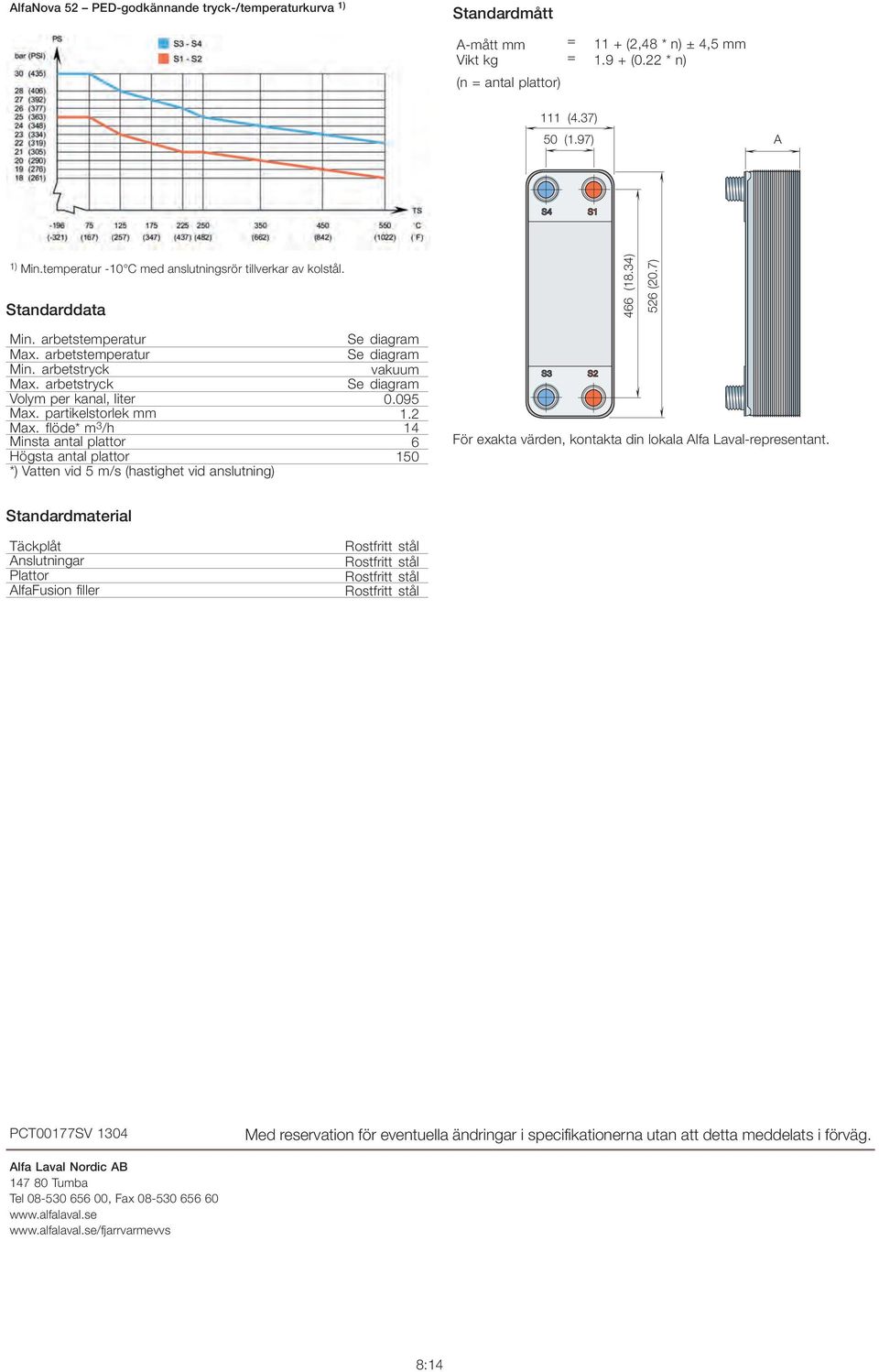

17 AlfaNova 52 PED-godkännande tryck-/temperaturkurva 1) Standardmått A-mått mm = 11 + (2,48 * n) ± 4,5 mm Vikt kg = 19 + (022 * n) (n = antal plattor) 111 (437) 50 (197) A S4 S1 1) Mintemperatur -10 C med anslutningsrör tillverkar av kolstål Standarddata 466 (1834) 526 (207) Min arbetstemperatur Max arbetstemperatur Min arbetstryck vakuum Max arbetstryck Volym per kanal, liter 0095 Max partikelstorlek mm 12 Max flöde* m 3 /h 14 Minsta antal plattor 6 Högsta antal plattor 150 *) Vatten vid 5 m/s (hastighet vid anslutning) Standardmaterial S3 S2 För exakta värden, kontakta din lokala Alfa Laval-representant Täckplåt Anslutningar Plattor AlfaFusion filler PCT00177SV 1304 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg Alfa Laval Nordic AB Tumba Tel , Fax wwwalfalavalse wwwalfalavalse/fjarrvarmevvs 8:14

18 AlfaNova 76 Fusionssammanfogad plattvärmeväxlare Allmän information Plattvärmeväxlaren AlfaNova tillverkas av 100 % rostfritt stål Den bygger på Alfa Lavals revolutionerande teknik, AlfaFusion, för sammanfogning av komponenter av rostfritt stål AlfaNova värmeväxlare lämpar sig utmärkt för tillämpningar som ställer höga krav på renlighet, tillämpningar där ammoniak används samt tillämpningar där koppar- eller nickelföreningar är oacceptabla Tack vare sin höga motståndskraft mot korrosion är den både hygienisk och miljövänlig Den är extremt kompakt i förhållande till sin förmåga att klara stora påfrestningar i krävande värmeöverföringstillämpningar Applikationer I kylning: - Oljekylning - Kondensering - Förångning - Economizer - Ångkylning - Absorberingssystem Andra huvudapplikationer: - Uppvärmning av tappvarmvatten - Processkylning - Hydrauloljekylning - Laserkylning - Hygien/sanitet - Vatten/vattenkylning och uppvärmning Funktioner Värmeöverföringsytan består av tunna profilerade plattor av syrafast stål som ligger ovanpå varandra Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler i motsatt riktning En sammanfogad tätning runt kanten av plattorna förhindrar läckage av media Också plattornas kontaktpunkter är sammanfogade för att motstå trycket i de medier som används Uppgifter som behövs för offert För att Alfa Lavals representant ska kunna lämna en specifik offert ska förfrågningar åtföljas av följande uppgifter - Flöde eller värmeeffekt - Temperaturprogram - Vätskornas fysiska egenskaper - Önskat arbetstryck - Högsta tillåtna tryckfall Exempel på anslutningar Standardutförande Plattpaketet täcks av täckplåtar där anslutningarna sitter antingen på fram- eller baksidan Kanalplattorna är korrugerade, vilket ger bättre värmeöverföringsegenskaper Utvändig gänga Invändig gänga Lödning Svetsning 8:15

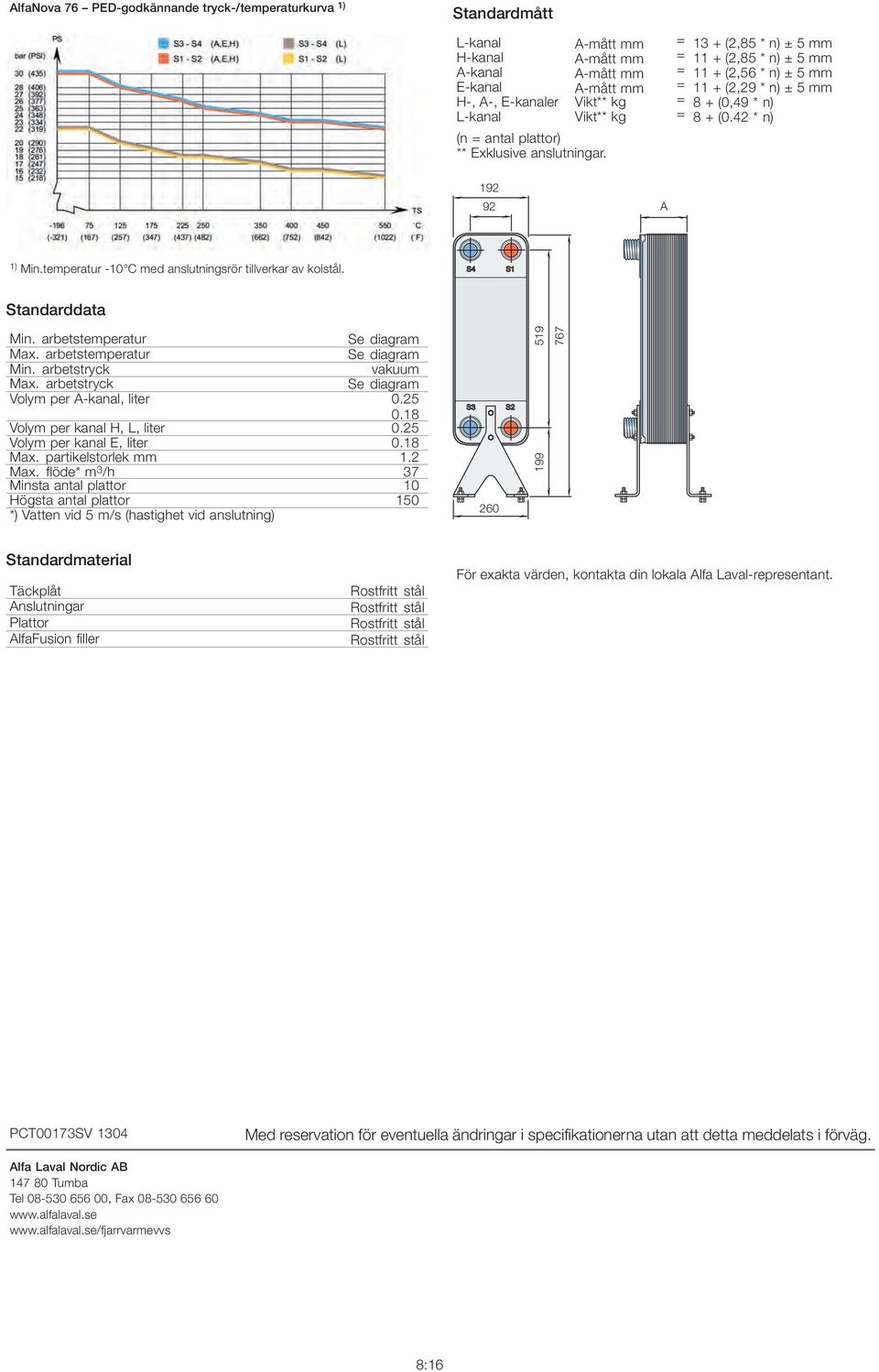

19 AlfaNova 76 PED-godkännande tryck-/temperaturkurva 1) Standardmått L-kanal A-mått mm = 13 + (2,85 * n) ± 5 mm H-kanal A-mått mm = 11 + (2,85 * n) ± 5 mm A-kanal A-mått mm = 11 + (2,56 * n) ± 5 mm E-kanal A-mått mm = 11 + (2,29 * n) ± 5 mm H-, A-, E-kanaler Vikt** kg = 8+(0,49* n) L-kanal Vikt** kg = 8+(042*n) (n = antal plattor) ** Exklusive anslutningar A 1) Mintemperatur -10 C med anslutningsrör tillverkar av kolstål S4 S1 Standarddata Min arbetstemperatur Max arbetstemperatur Min arbetstryck vakuum Max arbetstryck Volym per A-kanal, liter Volym per kanal H, L, liter 025 Volym per kanal E, liter 018 Max partikelstorlek mm 12 Max flöde* m 3 /h 37 Minsta antal plattor 10 Högsta antal plattor 150 *) Vatten vid 5 m/s (hastighet vid anslutning) S3 260 S Standardmaterial Täckplåt Anslutningar Plattor AlfaFusion filler För exakta värden, kontakta din lokala Alfa Laval-representant PCT00173SV 1304 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg Alfa Laval Nordic AB Tumba Tel , Fax wwwalfalavalse wwwalfalavalse/fjarrvarmevvs 8:16

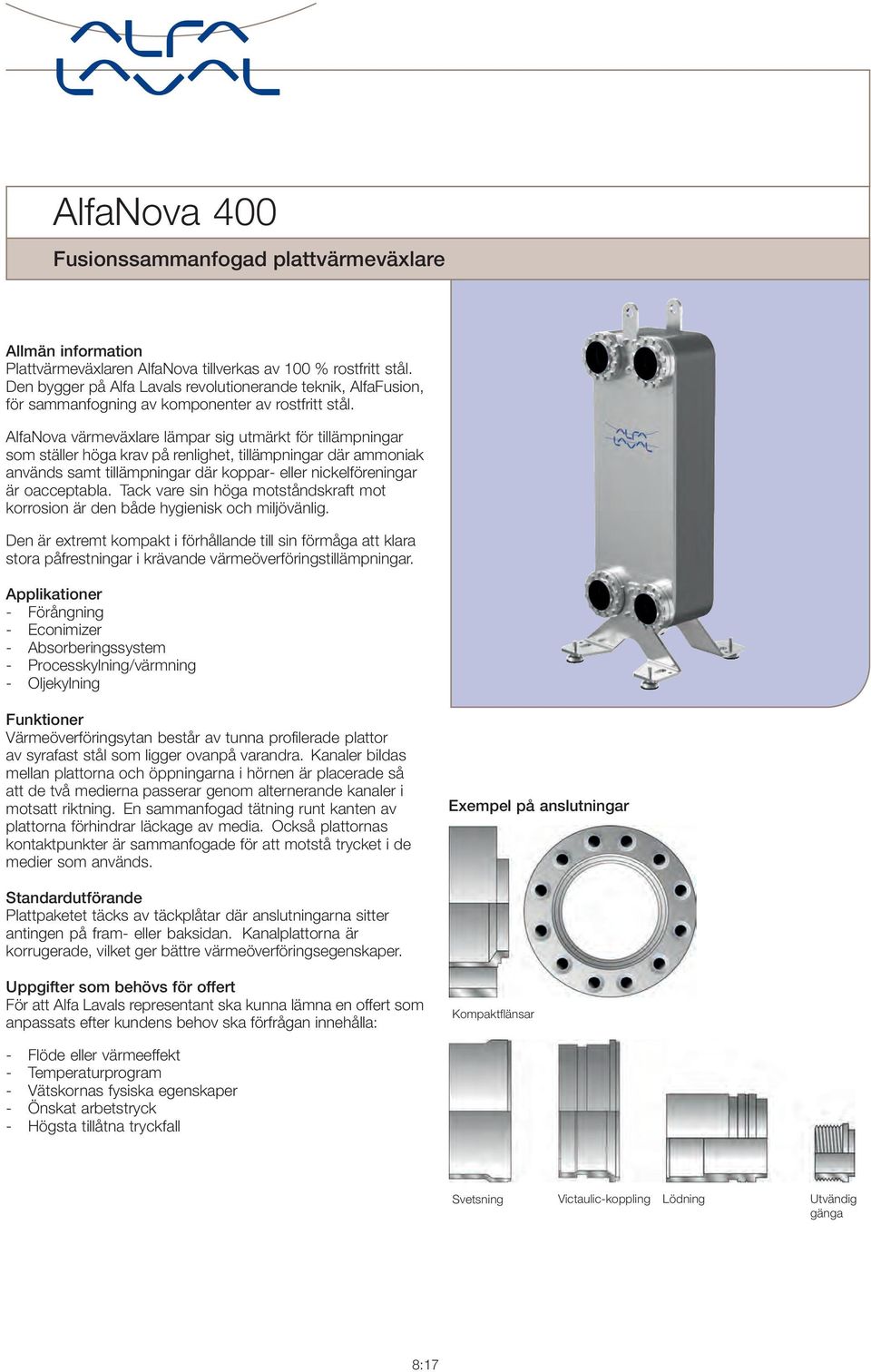

20 AlfaNova 400 Fusionssammanfogad plattvärmeväxlare Allmän information Plattvärmeväxlaren AlfaNova tillverkas av 100 % rostfritt stål Den bygger på Alfa Lavals revolutionerande teknik, AlfaFusion, för sammanfogning av komponenter av rostfritt stål AlfaNova värmeväxlare lämpar sig utmärkt för tillämpningar som ställer höga krav på renlighet, tillämpningar där ammoniak används samt tillämpningar där koppar- eller nickelföreningar är oacceptabla Tack vare sin höga motståndskraft mot korrosion är den både hygienisk och miljövänlig Den är extremt kompakt i förhållande till sin förmåga att klara stora påfrestningar i krävande värmeöverföringstillämpningar Applikationer - Förångning - Econimizer - Absorberingssystem - Processkylning/värmning - Oljekylning Funktioner Värmeöverföringsytan består av tunna profilerade plattor av syrafast stål som ligger ovanpå varandra Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler i motsatt riktning En sammanfogad tätning runt kanten av plattorna förhindrar läckage av media Också plattornas kontaktpunkter är sammanfogade för att motstå trycket i de medier som används Exempel på anslutningar Standardutförande Plattpaketet täcks av täckplåtar där anslutningarna sitter antingen på fram- eller baksidan Kanalplattorna är korrugerade, vilket ger bättre värmeöverföringsegenskaper Uppgifter som behövs för offert För att Alfa Lavals representant ska kunna lämna en offert som anpassats efter kundens behov ska förfrågan innehålla: Kompaktflänsar - Flöde eller värmeeffekt - Temperaturprogram - Vätskornas fysiska egenskaper - Önskat arbetstryck - Högsta tillåtna tryckfall Svetsning Victaulic-koppling Lödning Utvändig gänga 8:17
