Parventil/kulventil av hög kvalitet LENO MSV-S

Transkript

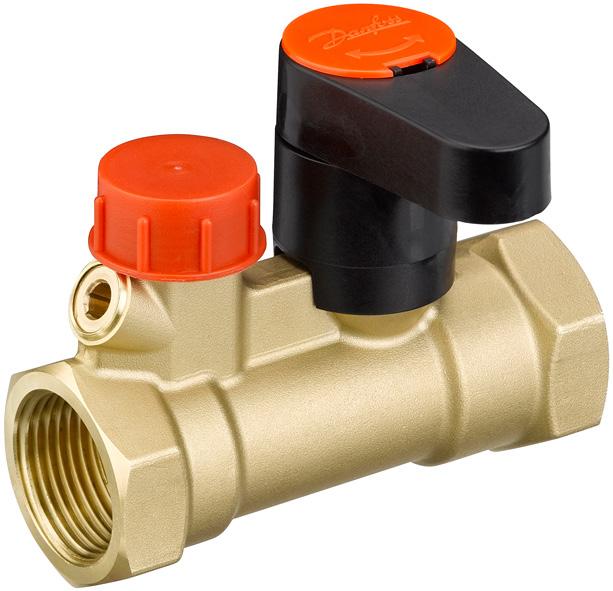

1 Beskrivning Parventil/kulventil av hög kvalitet LENO MSV-S LENO TM MSV-S är en parventil för alla manuella stamregleringsventiler i LENO-familjen. LENO TM MSV-S kan även användas som en kulventil av hög kvalitet. LENO TM MSV-S är en avstängningsventil med dränering med hög kapacitet: Borttagbart handtag för enkel montering. Handtaget kan vridas både till höger och vänster vid avstängning av kulventilen. Skruven stannar kvar i handtaget när det demonteras. Dränering med högt kv-värde. 6 mm sexkantsnyckel för att dränera ventilen. Mäta tryck. Skyddshattar för att skydda dräneringens ¾" gänga. Utrymme för isolering mellan ventilhus och handtag. Utbytbara skyddshattar (olika färger) för enkel identifiering av flöde/retur, tappvarm-/tappkallvatten och cirkulation. Skyddshatt för att skydda skruv inuti handtag från smuts. LENO TM MSV-S kan monteras i värme-/kyl- och tappvarmvattensystem som en avstängningsventil med dränering. Vi rekommenderar att LENO TM MSV-S används tillsammans med alla LENO-familjens stam- ventiler. DN 15- och 20-ventiler finns med invändig och utvändig gänga. Andra dimensioner med invändig gänga. LENO MSV-S är en ny generation par-/kulventiler för uppvärmning, kylning och tappvarmvattensystem. Användning Panna, värmeväxlare eller värmepump i enfamiljshus. För stamreglering. Avstängningsfunktion för service/reparation. Luftbehandlingsenhet För konstant flöde. För stamreglering. Avstängningsfunktion för service/reparation. HEC-HBC VDB4F207 Danfoss 10/2012 1

2 Användning Fläktkonvektorer För flödesverifiering. Avstängningsfunktion för service/reparation. 1-rörssystem För stamreglering. Avstängningsfunktion för service/reparation. Beställning LENO MSV-S ventil med invändig gänga Typ Material Storlek kvs(m 3 /h) Dräneringsflöde kvs(m 3 /h) Anslutning Best.nr DN 15 3,0 0,3 Rp ½" 003Z4011 DN 20 6,0 0,3 Rp ¾" 003Z4012 DN 25 9,5 0,3 Rp 1" 003Z4013 DN ,3 Rp 1¼" 003Z4014 DN ,3 Rp 1½" 003Z4015 DN ,3 Rp 2" 003Z4016 DZR**- mässing LENO MSV-S ventil med utvändig gänga Typ Material Storlek kvs(m 3 /h) Dräneringsflöde Anslutning Best.nr kvs(m 3 /h) DN 15 3,0 0,3 G ¾" *** 003Z4111 DZR**- mässing DN 20 5,9 0,3 G 1S" 003Z4112 **Korrosionsbeständig mässing ***Eurocone DIN V 3838 LENO MSV-BD/S inställningslösning Typ Material Storlek kvs(m 3 /h) Dräneringsflöde kvs(m 3 /h)) Anslutning Best.nr DN 15 3,0 0,3 Rp ½" 003Z4051 DN 20 6,0 0,3 Rp ¾" 003Z4052 DN 25 9,5 0,3 Rp 1" 003Z4053 DN ,3 Rp 1¼" 003Z4054 DN ,3 Rp 1½" 003Z4055 DN ,3 Rp 2" 003Z4056 DZR**- mässing 2 VDB4F207 Danfoss 10/2012 HEC-HBC

3 Beställning Tillbehör Typ Skyddshatt handtag - grön, litet handtag passar DN ventiler, 5 stycken Skyddshatt handtag - grön, stort handtag passar DN ventiler, 5 stycken Best.nr 003Z Z4211 Kompressionskopplingar för ventiler med utvändig gänga Rör Ventilgänga PEX-kopplingar, best.nr Alupex-kopplingar, best.nr 12 x 1,1 G ¾ 013G x 2 G ¾ 013G G x 2 G ¾ 013G x 2 G ¾ 013G G x 1,7 G ¾ 013G x 2,5 G ¾ 013G G x 1,5 G ¾ 013G x 2 G ¾ 013G G x 2,25 G ¾ 013G x 2 G ¾ 013G x 2 G ¾ 013G G x 2,5 G ¾ 013G x 2 G ¾ 013G G x 2,5 G ¾ 013G G4191 Kompressionskopplingar för ventiler med utvändig gänga Stål-/kopparrör Dimension Best.nr G ¾ x G4125 G ¾ x G4126 G ¾ x G4128 G 1 x U0134 G 1 x U0135 Typ Material Storlek Artikelnummer Adapter för RLV-K 3/4 DN L0294 Adapterinsats 1 ext. gängning - plan tätning Adapter 1¼ ext. gängning - plan tätning Adapter 1½ ext. gängning - plan tätning Adapter 1¾ ext. gängning - plan tätning Adapter 2¼ ext. gängning - plan tätning DN 20 DN 25 DN 32 DN 40 DN Z Z Z Z Z VDB4F207 Danfoss 10/2012 HEC-HBC

4 Konstruktion 1. Ventilhus 2. Kulkägla 3. Kultätning 4. Stödskruv 5. Avstängningsbussning 6. Översida 7. Lock för handtag 8. Skruv för handtag 9. Handtag 10. Hatt för handtag 11. Skyddshatt 12. Dräneringsskruv Tekniska data Material och delar i kontakt med vatten Ventilhus DZR-mässing O-ringar EPDM Kulkägla Mässing/krompläterad Kultätning PTFE Max. statiskt arbetstryck Statiskt provtryck 20 bar 30 bar Max flödestemperatur 120 ºC Min. temperatur -20 ºC Kylvätskor Etylenglykol/propylenglykol och HYCOOL (max. 30 %) HEC-HBC VDB4F207 Danfoss 10/2012 4

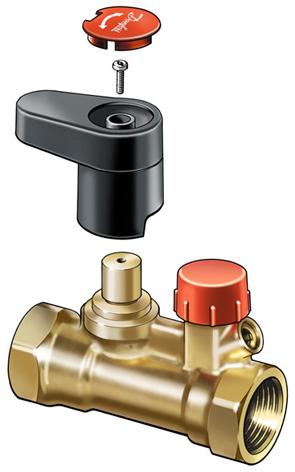

5 Montering Se till att rörsystemet är rent, innan ventilen monteras och: 1. Att ventilen kan vridas 360 grader, om gängat rör används. DN R1/R / / / / / /67 Borttagning av handtag 1. En skruv blir åtkomlig när skyddshatten tas bort. 2. Lossa skruven och ta bort handtaget. 3. När handtaget monteras, ska ventil och handtag passa ihop. Vrid handtaget till urtaget och handtaget sjunker ned mjukt på ventilen. Öppna och stäng Ventilen kan stängas genom att vrida handtaget i två riktningar. Handtaget längst med ventilen = öppen ventil Handtaget tvärs över ventilen = stängd ventil Dränering - hög kapacitet Möjligt att dränera genom ventilen med en 6 mm sexkantsnyckel. När handtaget är stängt kommer dräneringen från den sida där dräneringen är placerad. Dräneringskranen har ¾" gänga. HEC-HBC VDB4F207 Danfoss 10/2012 5

6 Mått Storlek (DN) ISO a L H S 15 G ½ 91 61, G ¾ 96,5 65, G , G 1¼ , G 1½ 118,5 118, G ,4 67 Storlek (DN) ISO a L H 15 G ¾A 101, G 1A 108, VDB4F207 Danfoss 10/2012 HEC-HBC

7 Skötselspecifikationer LENO MSV-S kan användas i värme-/kyl- och tappvarmvattensystem. Funktioner Stamreglering/idriftsättning Förinställning Fast öppning Självtätande mätnipplar Digitalt synlig skala från flera sidor Avstängningsfunktion (kulventil) Dränering/fyllning Dränering/fyllning på båda sidor om ventilen Borttagbart handtag Stängningsindikator Sexkantsnyckel för kulventil Parallella mätnipplar 360 roterande mätstation (dräneringskran och mätnipplar) LENO MSV-S Demonterbart handtag för enkel montering på ventilen. Handtaget kan vridas både till höger och vänster vid avstängning av kulventilen. Stjärnskruvar kan lossas för att demontera handtaget. Skruven ramlar inte ut när handtaget demonteras. Dränera med högt kv-värde för dränering och fyllning av systemet. 6 mm sexkantsnyckel för att dränera ventilen. Utrymme för isolering mellan ventilhuset och handtaget. Skyddshattar för att skydda dräneringens ¾" gänga. Skyddshatt för att skydda skruv inuti handtag från smuts. DN 15- och 20-ventiler finns med invändig och utvändig gänga. Andra dimensioner med invändig gänga. DN 15 är designad med Eurocone, enligt DIN V LENO MSV-S har läckageklass A enligt BS 7350: 1990, kulventilen är 100 % tät. Ventilstorlekar...DN 15 DN 50 Tryckklass...PN 20 Statiskt provtryck...30 bar Arbetstemperatur C till 120 C Ventilhuset är tillverkat av DZR-mässing. Kulkäglan är tillverkad av krompläterad mässing. O-ringarna är tillverkade av EPDM-gummi. HEC-HBC VDB4F207 Danfoss 10/2012 7

8 se.varme.danfoss.com HEC-HBC VDB4F207 Danfoss 10/2012 8
