Packningsförsedda plattvärmeväxlare

Transkript

1 Kapitel 6 1. Alfa Laval Group 2. Värme- och kylapplikationer från Alfa Laval 3. Användningsområden 4. Teorin bakom värmeöverföring 5. Produktsortiment 6. Packningsförsedda plattvärmeväxlare 7. Lödda plattvärmeväxlare 8. Fusionssammanfogade plattvärmeväxlare, AlfaNova 9. Luftvärmeväxlare 10. Värme- och kylsystem 11. Tappvarmvattensystem 12. Tubvärmeväxlare 13. Filter

2

3 Packningsförsedda plattvärmeväxlare Alfa Lavals packningsförsedda plattvärmeväxlare är den mest kostnadseffektiva lösningen som finns tillgänglig för dina VVSoch fjärrvärme-applikationer. Vårt sortiment av packningsförsedda plattvärmeväxlare är resultatet av årtionden av erfarenhet, forskning och utveckling inom värmeöverföringsteknik. Genom att kombinera innovativ design med hög kvalitet kan vi garantera maximala prestanda med minimala driftskostnader. Vid första anblick kan konstruktionen verka traditionell, men vid närmare granskning av plattorna, packningarna och stativen blir överlägsenheten hos Alfa Lavals packningsförsedda plattvärmeväxlare uppenbar. Det är detaljerna som ger Alfa Laval ett försprång. Våra produkter och vår försäljnings- och serviceorganisation gör Alfa Laval till världsmarknadsledare och den idialiska affärspartnern. 6:1

4 Alfa Laval levererade de första plattvärmeväxlarna till mejeriindustrin Plattorna var 5-10 mm tjocka med ett valsat mönster, jämfört med 0,4 mm idag. Vid utveckling av vårt sortiment av plattvärmeväxlare har vi fokuserat på kostnadseffektivitet. Skäl att köpa packningsförsedda plattvärmeväxlare från marknadsledaren Alfa Lavals packningsförsedda plattvärmeväxlare är konstruerade för att motsvara kundernas högsta förväntningar på energieffektivitet, kompakt storlek och pålitliga prestanda. Hög energieffektivitet Tack vare den innovativa plattkonstruktionen kan vi ge överlägsen flödesfördelning över hela plattans yta. Detta resulterar i utmärkt värmeöverföring och hög energieffektivitet genom att stagnationszonerna elimineras och risken för nedsmutsning minskar. Kompakt storlek Den kompakta konstruktionen av våra packningsförsedda plattvärmeväxlare gör att de kräver lite plats. De har alla funktioner du behöver för att snabbt och enkelt kunna installera dem och komma igång. Pålitliga prestanda under lång tid Beroende på vätsketyp, tryck och temperatur är Alfa Lavals packningsförsedda plattvärmeväxlare skräddarsydda för att uppfylla högt ställda förväntningar på prestanda och livslängd. Alfa Lavals packningsförsedda plattvärmeväxlare finns också tillgängliga i versioner certifierade för AHRI-prestanda under namnet Alfa Laval AQ-serien. Prestandacertifieringen följer standarden AHRI 400 och verifieras av AHRI:s certifieringsprogram för plattvärmeväxlare som arbetar från vätska till vätska. Enkelt och säkert underhåll Vår inpassning av packningarna och plattpaketet bidrar till enkelt och kostnadseffektivt underhåll. Stativet utgör ett stöd för enheten, men har också funktioner som underlättar säker öppning och stängning vid behov av service. 6:2

5 Alfa Lavals packningsförsedda plattvärmeväxlare förser Federation Complex Towers i Moskva, Ryssland med uppvärmning och kylning. Insikter Du måste sätta in kvalitet och tillförlitlighet i ett ekonomiskt sammanhang. Det handlar om att göra processerna mer effektiva och samtidigt spara energi. Om att optimerad prestanda ger kunderna den bästa driftsekonomin. Och om att minimera påverkan på miljön och klimatet. Framför allt handlar det om att angripa behovet av att bygga in lång livslängd i utrustningen, för att minimera den totala ägandekostnaden och maximera lönsamheten. Varför styr hur. Det är dessa insikter Alfa Laval använder när vi bygger våra packningsförsedda plattvärmeväxlare. Ta en närmare titt under ytan. Vad du ser är inte allt det är insidan som räknas. Energieffektivitet i världsklass 6:3

6 Plattor Bäraxeluttag Inlopp/utlopp Fördelningsyta med chokladkaksmönster Tätningssystem Värmeöverföringsyta Värmeöverföringsytan Värmeväxlarplattorna pressas i ett så kallat fiskbenskorrugeringsmönster. När två plattor läggs över varandra med motsatta fiskbensmönster skapar den här typen av korrugering ett spiralliknande flöde med mycket hög turbulens, vilket uppfyller den viktigaste förutsättningen för att uppnå höga överföringskoefficienter och effektiv självrengöring av värmeväxlaren. Genom att plattkorrugeringsmönstret ändras kan värmeväxlaren användas i olika processer, till och med med mycket smutsiga media. Döda fläckar, som är huvudorsaken till korrosion och nedsmutsning, elimineras. Kunderna får minskade underhållskostnader och ökad driftstid. Specialplattor Double wall-plattor Packningsförsedda plattvärmeväxlare med dubbla väggar är idealiska för vätskor som inte får blandas. Par av identiska plattor lasersvetsas runt portarna. Packningen installeras som vanligt och de svetsade plattparen monteras i ett plattpaket på samma sätt som vanliga enkelplattor. Om det osannolika inträffar att en platta läcker på grund av ett hål eller en spricka kommer den läckande vätskan aldrig att komma i kontakt med vätskan i den andra kretsen, eftersom den stoppas av den dubbla plattan och rinner utanför värmeväxlaren. Fördelningsytan Plattans fördelningsområde är pressad med ett så kallat chokladkaksmönster, som är en av Alfa Lavals innovationer. Den här typen av korrugering har flera fördelar. Bland de viktigaste är: den optimerar flödesfördelningen över hela överföringsytan, vilket ger högsta möjliga energieffektivitet. Svetsad port Externt läckage om det är hål i en platta Externt läckage vid svets- eller packningsfel 6:4

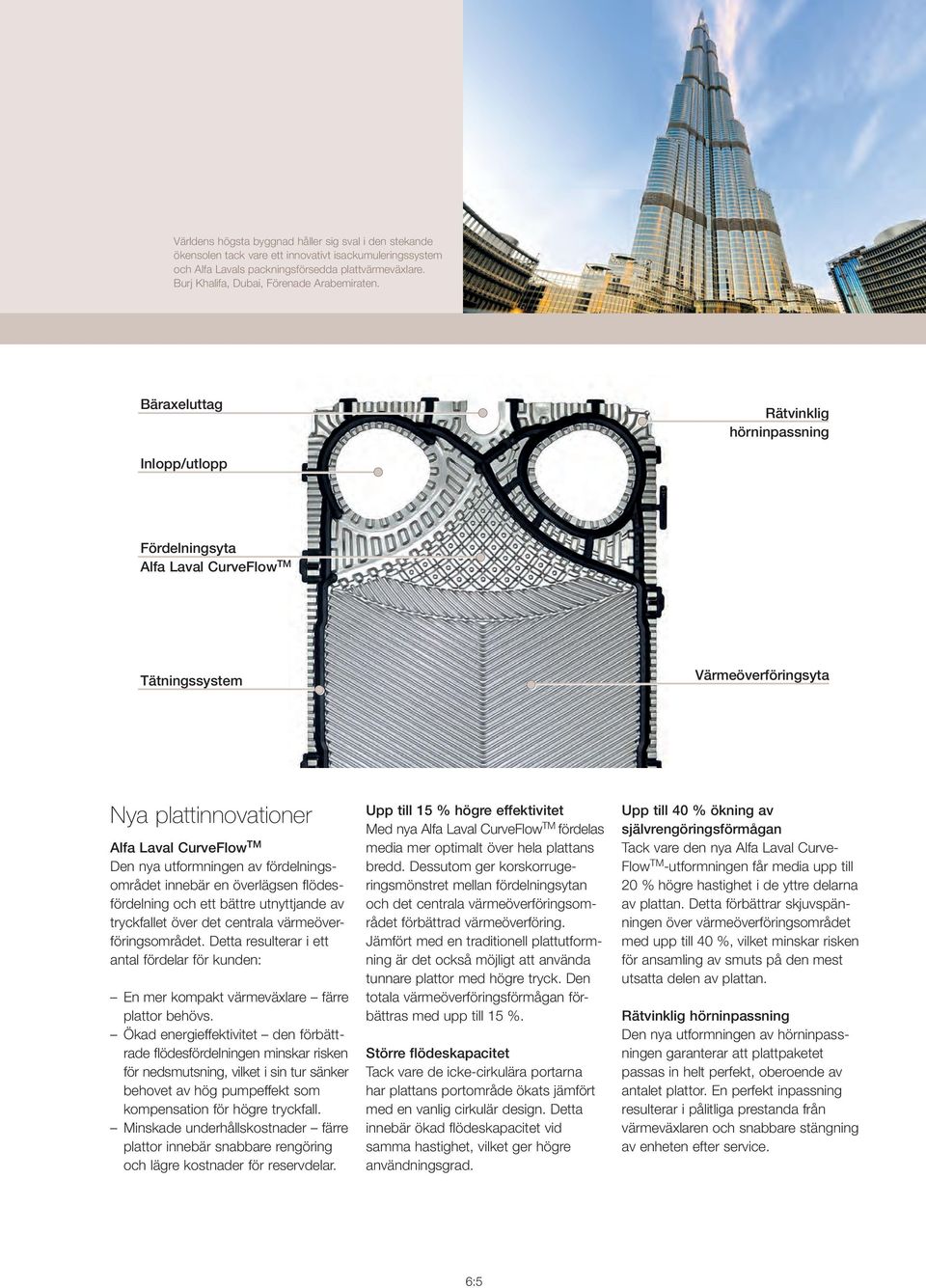

7 Världens högsta byggnad håller sig sval i den stekande ökensolen tack vare ett innovativt isackumuleringssystem och Alfa Lavals packningsförsedda plattvärmeväxlare. Burj Khalifa, Dubai, Förenade Arabemiraten. Bäraxeluttag Rätvinklig hörninpassning Inlopp/utlopp Fördelningsyta Alfa Laval CurveFlow TM Tätningssystem Värmeöverföringsyta Nya plattinnovationer Alfa Laval CurveFlow TM Den nya utformningen av fördelningsområdet innebär en överlägsen flödesfördelning och ett bättre utnyttjande av tryckfallet över det centrala värmeöverföringsområdet. Detta resulterar i ett antal fördelar för kunden: En mer kompakt värmeväxlare färre plattor behövs. Ökad energieffektivitet den förbättrade flödesfördelningen minskar risken för nedsmutsning, vilket i sin tur sänker behovet av hög pumpeffekt som kompensation för högre tryckfall. Minskade underhållskostnader färre plattor innebär snabbare rengöring och lägre kostnader för reservdelar. Upp till 15 % högre effektivitet Med nya Alfa Laval CurveFlow TM fördelas media mer optimalt över hela plattans bredd. Dessutom ger korskorrugeringsmönstret mellan fördelningsytan och det centrala värmeöverföringsområdet förbättrad värmeöverföring. Jämfört med en traditionell plattutformning är det också möjligt att använda tunnare plattor med högre tryck. Den totala värmeöverföringsförmågan förbättras med upp till 15 %. Större flödeskapacitet Tack vare de icke-cirkulära portarna har plattans portområde ökats jämfört med en vanlig cirkulär design. Detta innebär ökad flödeskapacitet vid samma hastighet, vilket ger högre användningsgrad. Upp till 40 % ökning av självrengöringsförmågan Tack vare den nya Alfa Laval Curve- Flow TM -utformningen får media upp till 20 % högre hastighet i de yttre delarna av plattan. Detta förbättrar skjuvspänningen över värmeöverföringsområdet med upp till 40 %, vilket minskar risken för ansamling av smuts på den mest utsatta delen av plattan. Rätvinklig hörninpassning Den nya utformningen av hörninpassningen garanterar att plattpaketet passas in helt perfekt, oberoende av antalet plattor. En perfekt inpassning resulterar i pålitliga prestanda från värmeväxlaren och snabbare stängning av enheten efter service. 6:5

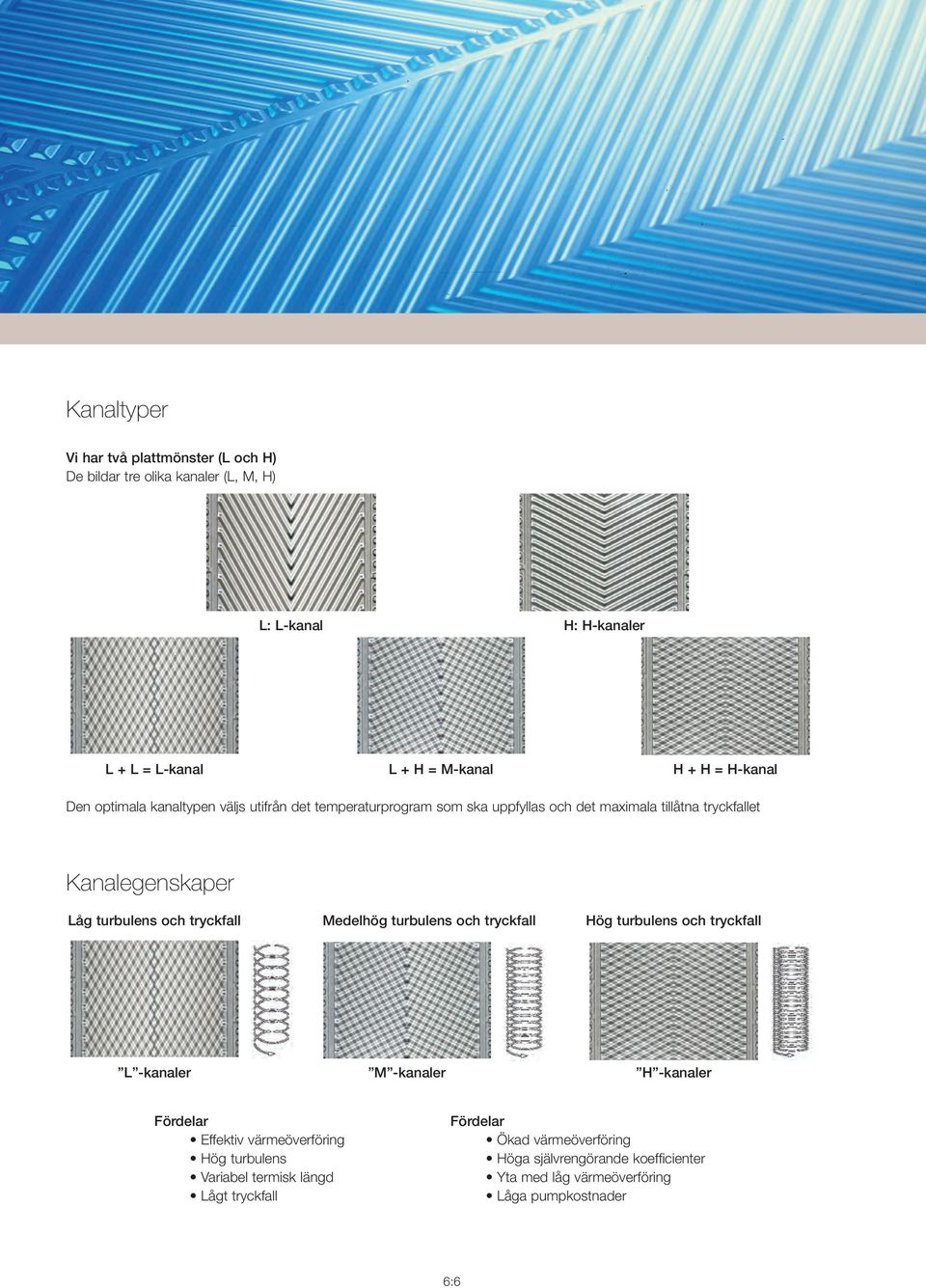

8 Kanaltyper Vi har två plattmönster (L och H) De bildar tre olika kanaler (L, M, H) L: L-kanal H: H-kanaler L + L = L-kanal L + H = M-kanal H + H = H-kanal Den optimala kanaltypen väljs utifrån det temperaturprogram som ska uppfyllas och det maximala tillåtna tryckfallet Kanalegenskaper Låg turbulens och tryckfall Medelhög turbulens och tryckfall Hög turbulens och tryckfall L -kanaler M -kanaler H -kanaler Fördelar Effektiv värmeöverföring Hög turbulens Variabel termisk längd Lågt tryckfall Fördelar Ökad värmeöverföring Höga självrengörande koefficienter Yta med låg värmeöverföring Låga pumpkostnader 6:6

9 Packningar Packningarna i Alfa Lavals packningsförsedda plattvärmeväxlare är del av ett avancerat hydrauliskt tätningssystem som är utformat för hög prestanda och lång livslängd. Våra packningsprofiler ger en mycket effektiv tätning som minimerar risken för läckage. Värmeväxlarens prestanda påverkas av alla komponenter, vilket ställer mycket höga krav på packningssystemet. För bästa möjliga prestanda är det viktigt att plattan och packningen är utformade för varandra. En korrekt utformad packning har tillräckligt högt tätningstryck för att förhindra läckage, men inte så högt att det orsakar skador på packningen och packningsspåren. Alfa Laval erbjuder packningar som bygger på packningsprofilen Roof top, eftersom denna har visat sig vara mest effektiv. Packningsserien Rib top är nästa generation av packningar som utvecklats av Alfa Laval. Den är en vidareut- veckling av den traditionella packningsprofilen Roof top. Taket på den här kommande generationens packning är mindre skarp och det finns en räffla ovanpå den. Rib top -profilen med mindre gummimassa ger enastående tätningsprestanda och minskar risken för skador på packningen och plattan eller läckage på grund av felaktig plattinriktning. Alla packningar är tillverkade i en enda enhetlig gummityp från de bästa leverantörerna. Dessutom är de gjutna i ett stycke för att ge exakt packningsgeometri utan svaga länkar genom vulkanisering. Packningar finns i ett stort urval av elastomerer och de vanligaste är nitrilgummi och EPDM. Alfa Laval var den första tillverkaren av värmeväxlare som utvecklade och använde det limfria clip-on-systemet som gör det möjligt att byta packningar vid underhåll, vilket sparar tid. Alfa Laval lanserade nyligen ett nytt limfritt system som heter Alfa Laval ClipGrip. Det här systemet förbättrar packningens fästförmåga och tätningsförmåga ytterligare. Packningarnas spårutformning garanterar minimal kontakt mellan packningen och medierna, vilket ökar värmeväxlarens livslängd. Spåret på plattan och packningen passar ihop perfekt så att packningen stöds helt. Exempel på Alfa Lavals Roof/Rib Top - packningsserier Limfritt ClipGrip -system Limfritt Clip-on-system 6:7

10 Stativ Utformat för lägsta ägandekostnad Stativets egenskaper säkerställer: Minskade underhållskostnader Minskade reservdelskostnader Personalsäkerhet Tidsbesparing Alfa Lavals packningsförsedda plattvärmeväxlare av alla storlekar kan öppnas snabbt och enkelt för inspektion och packningsbyte av en person med standardverktyg. Sammansättningen utförs lika enkelt. Våra stora enheter har Alfa Lavals 5-punkts riktningssystem. Exakt horisontell och vertikal positionering av plattorna säkerställer effektiv tätning i hela plattpaketet. En rulle på tryckplattan och lagerboxar på de fyra dragbultarna gör det enkelt att öppna och stänga. Med sin enklare design är våra mindre packningsförsedda plattvärmeväxlare lika servicevänliga samtidigt som de minimerar kostnaderna. Vid återmonteringen underlättas riktningen av plattpaketet av den runda bär- och styraxeln. Hörnklackar spärrar plattorna i position och säkerställer perfekt slutpassning. Lagerbox gör det enklare att öppna och stänga värmeväxlaren minskar underhållstiden och ökar personalens säkerhet. 5-punkts riktningssystem och rätvinklig hörninpassning. Perfekt plattjustering gör att du kan undvika läckage från plattpaketen med tillhörande öppning och stängning av plattvärmeväxlaren minskar underhållstiden och reservdelskostnaderna. Nyckelhålsformade bultöppningar minskar risken att dragbultarna ska ramla ut och gör att bultarna kan tas bort sidledes minskar installations- och underhållskostnaderna och ökar personalens säkerhet. Låsbricka gör att det krävs en servicetekniker i stället för två för att lossa dragbultarna och minskar risken för att bultarna faller ut minskar underhållskostnaderna och ökar personalens säkerhet. Förlängda muttrar minskar antalet muttrar som kärvar på dragbultarna minskar kostnaderna för underhåll och reservdelar. 6:8

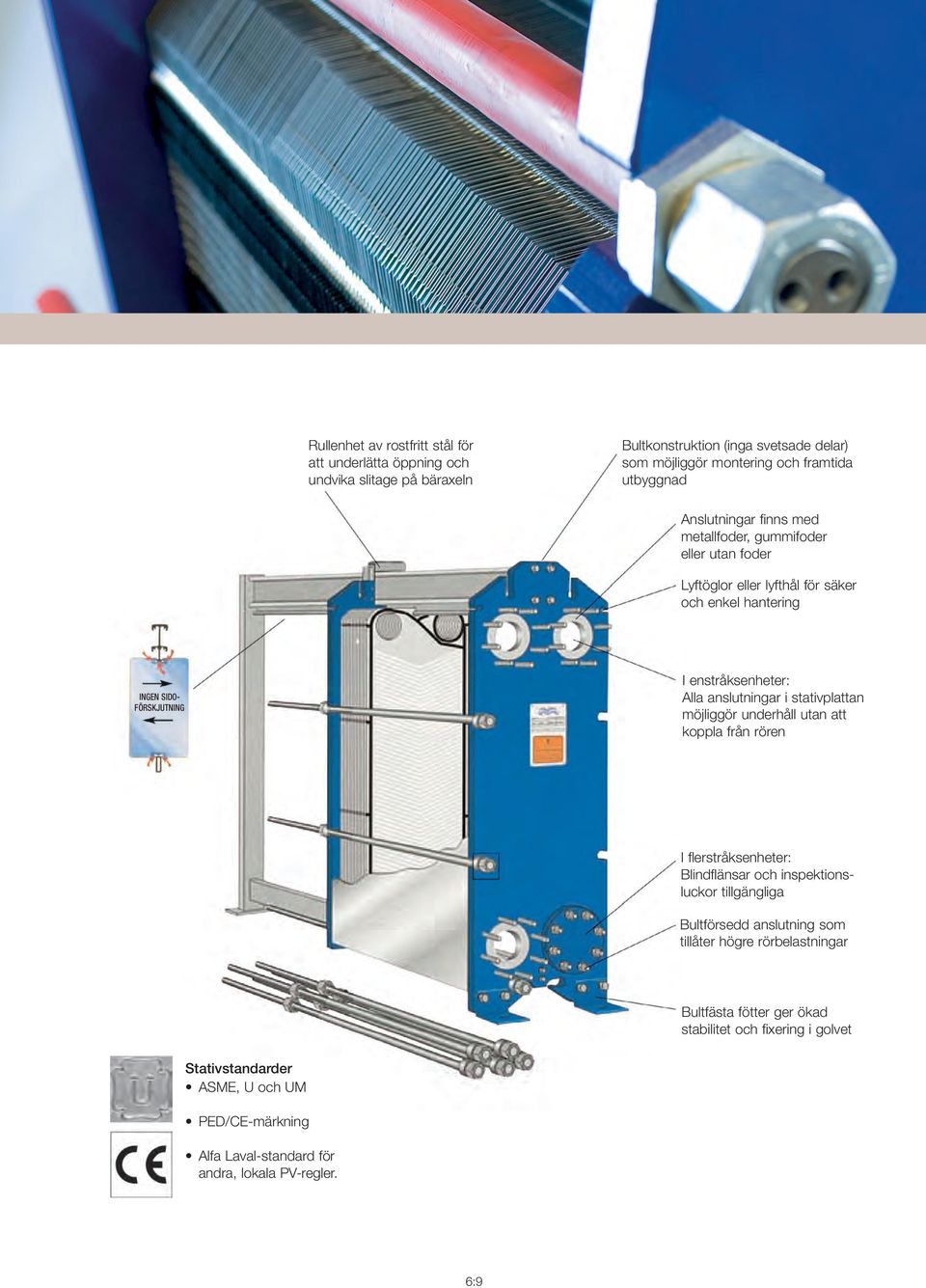

11 Rullenhet av rostfritt stål för att underlätta öppning och undvika slitage på bäraxeln Bultkonstruktion (inga svetsade delar) som möjliggör montering och framtida utbyggnad fi nns med metallfoder, gummifoder eller utan foder Lyftöglor eller lyfthål för säker och enkel hantering INGEN SIDO- FÖRSKJUTNING I enstråksenheter: Alla anslutningar i stativplattan möjliggör underhåll utan att koppla från rören I fl erstråksenheter: Blindfl änsar och inspektionsluckor tillgängliga Bultförsedd anslutning som tillåter högre rörbelastningar Bultfästa fötter ger ökad stabilitet och fi xering i golvet Stativstandarder ASME, U och UM PED/CE-märkning Alfa Laval-standard för andra, lokala PV-regler. 6:9

12 När prestanda är avgörande Alfa Lavals AlfaQ AHRI-certifierade packningsförsedda plattvärmeväxlare När prestanda är avgörande måste varje komponent i ett VVS-system optimeras för att prestera enligt specifikationen. Air Conditioning, Heating and Refrigeration Institutes (AHRI) standard 400-certifiering är en oberoende tredjepartsverifiering av prestanda. AHRI 400 är nu en global standard som garanterar kunder runt om i världen att de värmeväxlare de väljer presterar enligt specifikationerna. Prestandacertifieringen visar att produkten presterar i enlighet med tillverkarens publicerade värden och är extra användbar vid tillämpningar som fjärrkylacentraler, islagringssystem, datacenter och frikylningssystem. Alfa Laval var först med att erbjuda ett brett utbud av värmeväxlarinnovationer AlfaQ -sortimentet som är certifierade enligt AHRI 400. Certifieringen leder den gröna vågen AHRI-certifierade värmeväxlare kan uppfylla LEED-standarderna (Leadership in Energy and Environmental Design) för uppvärmnings- och kyltillämpningar. LEED är en internationellt erkänd märkning, som ger fastighetsägare och operatörer ett ramverk för att identifiera och implementera praktisk och mätbar grön byggnadsdesign, anläggnings-, drift- och underhållslösningar. Genom sitt certifieringsprogram och standarder försöker AHRI hjälpa kunderna att spara energi, förbättra sin produktivitet och bidra till en bättre miljö. AHRI-certifieringsprocedurer och fördelar Brister i prestanda i ett VVS-system är svåra att upptäcka och kan leda till betydligt högre energikostnader. Certifiering av alla komponenter garanterar köparen att systemet presterar optimalt. För att certifiera en produkt enligt AHRI-standarderna skickar tillverkaren in specifikationer och prestandadata till AHRI för prestandautvärdering och potentiell certifiering. Certifieringen garanterar köpare och användare att: Den packningsförsedda plattvärmeväxlaren presterar enligt tillverkarens angivna värden. Produktprestanda kan lätt jämföras för den specifika tillämpningen. Alfa Laval har uppnått 100 % framgång i AHRI-prestandacertifieringsprogrammet i över 10 år. Kostnadseffektiv för alla inblandade Konsulter Möjliggör utformning av ett system där alla större komponenter är oberoende prestandacertifierade och garanterar att mål för strömförbrukning och klimatreglering kan uppnås. Ger en verifierbar bas för val av värmeväxlare. Skyddar ägaren och konsulten mot farhågor om prestanda under upphandling/driftsättning och efter installation. Entreprenörer Eliminerar fältgodkännandetester för varje komponent och minskar tiden med innehållna betalningar efter driftsättning. Garanterar att alla certifierade packningsförsedda plattvärmeväxlare som ingår i offerterna levererar den angivna termiska prestandan. Minskar felsökningstiden under driftsättning och efter start. Slutanvändare Sänker livstidsdriftkostnaderna betydligt genom att garantera ett mer energieffektivt system. Garanterar fullt investeringsvärde genom att minska kostnaderna för fälttester och ytterligare prestandamarginaler. 6:10

13 Alfa Laval AlfaQ packningsförsedda plattvärmeväxlare, det optimala valet Alfa Lavals breda sortiment av värmeväxlare för VVS-tillämpningar, inklusive packningsförsedda, halvsvetsade, helsvetsade, double-wall och lödda värmeväxlare. AlfaQ -serien är en del av vårt utbud av packningsförsedda plattvärmeväxlare. AlfaQ packningsförsedda plattvärmeväxlare finns för att uppfylla de flesta värmeöverföringskrav oavsett storlek och innefattar en treårig garanti som visar vårt engagemang för att optimera prestanda i våra kunders processer. AlfaQ -serien är det mest optimala valet när prestanda är kritiskt. 6:11

14 Isolering Isolering Isolering avsedd för VVS-applikationer kan erhållas för de flesta modeller av packningsförsedda plattvärmeväxlare. Två olika typer av isolering finns att välja mellan antingen för värme- eller för kylapplikationer. Anledningen till att det finns två olika typer är att mineralull blir fuktigt av kondensvattnet om värmeväxlartemperaturen är lägre än den omgivande temperaturen. Polyuretan är dyrare än mineralull, men rent tekniskt kan isoleringen för kylapplikationer användas även i uppvärmningsapplikationer. Dropplåt Alfa Lavals dropplåt avskiljer värmeväxlaren från golvet. Den samlar upp det kondensat som kan bildas på värmeväxlarens utsida. Dropplåten samlar dessutom in eventuellt kvarvarande vatten (efter tömning) i den packningsförsedda plattvärmeväxlaren när enheten öppnas för inspektion eller underhåll. Dropptråget består av 0,75 mm tjock varmgalvaniserad stålplåt, ett 50 mm tjockt lager polyuretanskum med stöd av impregnerat trä och en dräneringsventil. Isolering för värmeapplikationer Isoleringen för uppvärmningsapplikationer består av 65 mm mineralull inklätt med 1 mm tjock aluminiumplåt utvändigt och aluminium folie invändigt. Den täcker alla sidor av den packningsförsedda plattvärmeväxlaren inklusive stativet och tryckplattan, utom undersidan. De olika delarna hålls samman av snäpplås. Isolering för kylapplikationer Isoleringen för kylapplikationer består av 60 mm polyuretan inklädd med 1 mm tjock aluminiumplåt utvändigt och aluminiumfolie invändigt. Den täcker alla sidor av den packningsförsedda plattvärmeväxlaren inklusive stativet och tryckplattan, utom undersidan där det finns ett galvaniserat dropptråg. De olika delarna hålls samman av snäpplås. Skyddsplåt En skyddsplåt täcker plattpaketets samtliga sidor med undantag av undersidan. Syftet med skyddsplåten är att skydda människor från att skadas vid eventuella plötsliga läckage av heta, frätande eller giftiga media. Alfa Lavals skyddsplattor består av en eller fler plattor av aluminium eller rostfritt stål (AISI 304) som formats för att passa packningsförsedda plattvärmeväxlare. På de flesta stativ monteras skyddsplåten mellan plattpaketet och dragbultarna. 6:12

15 Alfa Lavals service Förlängd prestanda Alfa Lavals globala servicenätverk säkerställer optimala prestanda för Alfa Lavals utrustning under hela livscykeln. För att ge dig maximal driftstid och avkastning på gjorda investeringar, utnyttjar våra engagerade medarbetare företagets 130 år långa erfarenhet inom process- och applikationskunskap. Vårt mål är att optimera prestanda för dina processer genom att till exempel göra om din packningsförsedda plattvärmeväxlare så att den matchar dina nya processkrav eller rekonditionera den till praktiskt taget nyskick, vilket hjälper dig att maximera driftstiden. Men vi går ännu längre. Vi säkerställer dessutom att våra skickliga servicetekniker finns tillgängliga för dig när och där du behöver dem, antingen på plats vid din anläggning eller i våra servicecenter. Komplett 360 -serviceportfölj för packningsförsedda plattvärmeväxlare Uppstart Installation Driftsättning Underhåll Rekonditionering Rengöringsservice Serviceverktyg Reservdelar Hållare Telefonsupport Exklusivt lager Utbildning Felsökning Teknisk dokumentation Förbättringar Uppgradering av utrustning Omkonstruktion Utbyte och kompletteringar Övervakning Resultatövervakning Tillståndsövervakning Reparation Rekonditionering av din packningsförsedda plattvärmeväxlare kan öka dess livslängd; minimera driftskostnaderna och garantera säkerheten, kvaliteten och produktiviteten samt uppfylla ny miljölagstiftning genom att förbättra energieffektiviteten. Du kan välja mellan en rad fördefinierade rekonditioneringspaket, eller skräddarsy ett paket från den fullständiga listan med Alfa Lavals rekonditioneringstjänster för att matcha just dina behov av omsättningstid, budget, märke och/eller applikation. Reservdelar Rätt materialkvalitet kan göra stor skillnad i dina processer. Genom att använda originalreservdelar från Alfa Laval kan du lita på att rätt material används i enlighet med avsett användningsområde. Alfa Lavals originalplattor pressas i ett enda steg, vilket ger enhetlig styrka och tjocklek över hela plattan. Detta minskar risken för utmattningssprickor dramatiskt. Alfa Lavals originalgummipackningar ger bättre tätningar, längre livslängd och ökad driftstid för de packningsförsedda plattvärmeväxlarna. Driftstid skickliga experter hjälper dig med lämplig service med certifierat material som förhindrar oplanerade avbrott. Tillgänglighet vi strävar efter att hela tiden ge dig enkel tillgång till specialisthjälp och rätt delar för din utrustning från Alfa Laval. Optimering våra innovativa tjänster och lösningar finns tillgängliga för att anpassa din befintliga utrustning enligt dina föränderliga behov. 6:13

16 De tio bästa tipsen För att hålla din packningsförsedda plattvärmeväxlare i bästa skick Tryckplatta Se till att driftsförhållandena (temperaturer och fl öden) följer konstruktionsspecifi kationerna. Vid uppstart ska värmeväxlaren ventileras, men öppna och stäng ventilerna långsamt för att undvika tryckstötar och tryckslag. Montera fi lter och silar motströms för att avlägsna smutspartiklar och skydda värmeväxlaren. Kontrollera dagligen om temperaturen eller trycket ändras och titta efter spår av externa läckor. Rengör och smörj dragbultarna regelbundet. Använd lämplig övervakningsteknik för att undvika att behöva öppna den packningsförsedda plattvärmeväxlaren för inspektion. Använd rengöring på plats (CIP) för att slippa behöva öppna plattvärmeväxlaren för rengöring. Bäraxel Stativplatta Håll alltid reservenheterna rena och torra. Om en värmeväxlare tas ur drift ska den sköljas med rent vatten och tömmas helt. Skydda plattvärmeväxlarna från vattenstänk och regn. Undvik att utsätta dem för ultravioletta strålar och ozon som kan uppstå från elektriska källor. Använd endast originalreservdelar för garanterade prestanda, tillförlitlighet och lång livslängd för utrustningen. Ha ett lager med viktiga reservdelar och följ förvaringsinstruktionerna. Alfa Lavals service för ökad prestanda Dragbultar Platta med packning 6:14

17

18 Tekniska specifikationer för industrilinjen Modell T2 M3 TL3 T5 M6 TL6 TS6 Max. flöde kg/s/gpm 2/30 4/60 5/80 14/220 16/250 20/300 20/300 Max. temperatur C (PED)/F (ASME) 180/- 180/ / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 16/- 16/150 16/150 16/150 25/300 25/300 25/300 Läs mer på sidan 6:17 6:19 6:21 6:23 6:25 6:27 6:29 Modell T8 M10 TL10 M15 TL15 TS20 T20 Max. flöde kg/s/gpm 30/475 50/800 50/800 80/ / / /3600 Max. temperatur C (PED)/F (ASME) 180/ / / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 16/150 25/300 25/400 30/300 30/400 30/400 30/400 Läs mer på sidan 06:31 06:33 06:35 06:37 06:39 06:41 06:43 Modell MX25 TS35 T35 TL35 T45 TS50 T50 Max. flöde kg/s/gpm 350/ / / / / / /20800 Max. temperatur C (PED)/F (ASME) 180/ / / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 30/400 25/400 25/400 30/400 16/250 25/300 25/300 Läs mer på sidan 06:45 06:47 06:49 06:51 06:53 06:55 06:57 6:15

19 Tekniska specifikationer AlfaQ Modell AQ1A AQ1 AQ1L AQ2A AQ2 AQ2L AQ2S Max. flöde kg/s/gpm 2/30 4/60 5/80 14/220 16/250 20/300 20/300 Max. temperatur C (PED)/F (ASME) 180/- 180/ / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 16/- 16/150 16/150 16/150 25/300 25/300 25/300 Läs mer på sidan 6:59 6:61 6:63 6:65 6:67 6:69 6:71 Modell AQ3 AQ4 AQ4L AQ6 AQ6L AQ8S AQ8 Max. flöde kg/s/gpm 30/475 50/800 50/800 80/ / / /3600 Max. temperatur C (PED)/F (ASME) 180/ / / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 16/150 25/300 25/400 30/300 30/400 30/400 30/400 Läs mer på sidan 6:73 6:75 6:77 6:79 6:81 6:83 6:85 Modell AQ10 AQ14S AQ14 AQ14L AQ18 AQ20S AQ20 Max. flöde kg/s/gpm 350/ / / / / / /20800 Max. temperatur C (PED)/F (ASME) 180/ / / / / / /350 Max. konstruktionstryck (PED)/psi (ASME) 30/400 25/400 25/400 30/400 16/250 25/300 25/300 Läs mer på sidan 6:87 6:89 6:91 6:93 6:95 6:97 6:99 6:16

20 . Alfa Laval T2 Packningsförsedd platt- och stativvärmeväxlare Applikationer Värme- och kylapplikationer. Standardutförande Plattvärmeväxlaren består av plattor i olika mönster och material med in- och utlopp för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr flödet i de olika kanalerna. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas mönster genererar turbulens i mediet och stöder plattorna mot differenstryck. Stativplattan och tryckplattan är hängs upp i en bäraxel och hålls på plats av en styraxel. na är placerade i stativplattan eller, om ett av eller båda medierna passerar mer än en gång inom enheten, i stativ- och tryckplattorna. Typiska kapacitetsområden Flöden Upp till 2 kg/s, beroende på media, tillåtet tryckfall och. temperaturprogram. T2B-FG Plattyper T2-B Stativtyper FG Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas mönster skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:17

21 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Rör: Rostfritt stål, Titan Plattor Rostfritt stål: Alloy 316 Titan Mått mm Packningar Nitril, EPDM TEKNISKA DATA Tryckkärlsnormer pvcals TM Designtryck (g) / temperatur FG 1,6 MPa / 180 C Maximal värmeöverföringsyta 1,0 m² Rak gänga ISO-R ¾" Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall ¾" PCT00082SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :18

22 . Alfa Laval M3 Packningsförsedd platt- och stativvärmeväxlare Tillämpningsområden Uppvärmning och kylning. Uppvärmning genom ånga. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen sker. Plattpaketet monteras mellan en fast stativplatta och en rörlig tryckplatta vilka spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr flödena in i de olika kanalerna. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i medierna och stöder plattorna mot olika tryck. Plattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel. na är placerade i den fasta stativplattan men vid flerstråksutförande finns anslutningar i både stativ- och tryckplattan. Typiska kapacitetsområden Flödeskapacitet Upp till 4 kg/s, beroende på media, tillåtet tryckfall och. temperaturprogram. M3-FG Typer av plattor M3 och M3-X, där M3 ger parallellt och M3-X diagonalt flöde (se bilder på nästa sida). M3D, plattor med dubbla väggar i värmeöverföringsytorna. Stativtyper FG Uppvärmning av vatten med hjälp av ånga 50 till 250 kw 6:19

23 Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas mönster skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Kolstål Rör: Rostfritt stål, Titan Flödesprincip hos en plattvärmeväxlare av typen M3 Plattor Rostfritt stål: Alloy 316 Titan Packningar (Clip-on) Nitril, EPDM, Viton Andra kvaliteter och material tillgängliga på begäran. TEKNISKA DATA Tryckkärlsnormer PED, ASME, pvcals Designtryck (g)/temperatur FG PED, pvcals 1.6 MPa / 180ºC FG ASME 150 psig / 350ºF Maximal värmeöverföringsyta 3,9 m 2 Flödesprincip för en M3X-plattvärmeväxlare. Dimensioner FG PED Storlek 1¼ Rör, gänga ISO-R 1¼ FG pvcals Storlek 1¼ Rör, gänga ISO-R 1¼ FG pvcals Storlek 1¼ Innergänga ISO-G 1¼, kolstål FG ASME Storlek 1¼ Rör, gänga NPT 1¼ S4 S Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall - Tillgängligt ångtryck 62 S3 S Mått mm Antalet bultar kan variera beroende på designtryck.. PCT00114SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :20

24 . Alfa Laval TL3 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän uppvärmning och kylning. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differenstryck. Stativplattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel. na är placerade i stativplattan eller, om ett av eller båda medierna passerar mer än en gång inom enheten, i stativ- och tryckplattorna. Typiska kapacitetsområden Flödeskapacitet Upp till 5 kg/s, beroende på media, tillåtet tryckfall och. temperaturprogram. TL3-FG Typer av plattor TL3-B, TL3-P TL3BD, plattor med dubbla väggar Typer av stativ FG Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas profilering skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:21

25 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Kolstål Rör: Rostfritt stål, Titan Plattor Rostfritt stål: Alloy 304, Alloy 316 Titan Alloy 254 SMO Dimensioner W 60 Packningar Nitril, EPDM, Viton Andra kvaliteter och material tillgängliga på begäran. TEKNISKA DATA Tryckkärlsnormer PED, ASME, pvcals Designtryck (g)/temperatur FG pvcals 1.6 MPa / 180ºC FG PED 1.6 MPa / 180ºC FG ASME 150 psig / 356ºF H h 668 Maximal värmeöverföringsyta 10,9 m² FG PED Storlek 1¼ Rör, gänga ISO-R 1¼ FG pvcals Storlek 1¼ Rör, gänga ISO-R 1¼ och NPT 1¼ FG pvcals Storlek 1¼ Innergänga ISO-G 1¼, kolstål FG ASME Storlek 1¼ Rör, gänga NPT 1¼ Mått mm Typ H W h TL3-FG Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall. PCT00103SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :22

26 . Alfa Laval T5 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän uppvärmning och kylning. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differenstryck. Stativplattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel. na är placerade i stativplattan eller, om ett av eller båda medierna passerar mer än en gång inom enheten, i stativ- och tryckplattorna. Typiska kapacitetsområden Flödeskapacitet Upp till 14 kg/s, beroende på media, tillåtet tryckfall och. temperaturprogram. T5-FG Typer av plattor T5-B, T5-M Typer av stativ FG Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas profilering skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:23

27 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Kolstål Rör: Rostfritt stål, Titan Plattor Rostfritt stål: Alloy 304, Alloy 316 Titan Dimensioner Packningar Nitril, EPDM TEKNISKA DATA Tryckkärlsnormer, PED, ASME, pvcals Designtryck (g) / temperatur FG pvcals 1,6 MPa / 180 ºC FG PED 1,6 MPa / 160 ºC FG ASME 150 psig/356 ºF (ISO-G2") 115 (ISO-R2") 2" Maximal värmeöverföringsyta T5-B 7,1 m² T5-M 4,4 m² Mått mm Rak gänga Storlek 50 mm ISO G2 Konisk gänga Storlek 50 mm ISO R2, NPT2 Gängat tillopp Storlek 50 mm ISO G2 Typ H W h T5-FG Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall. PCT00101SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :24

28 . Alfa Laval M6 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän uppvärmning och kylning. Uppvärmning med hjälp av ånga. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differentialtryck. Stativplattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel, båda axlarna är fästa vid en stativpelare. na är placerade i stativplattan eller, om ett av eller båda medierna passerar mer än en gång inom enheten, i stativ- och tryckplattorna. M6-FG Typiska kapacitetsområden. Flöden Upp till 16 kg/s, beroende på media, tillåtet tryckfall och temperaturprogram. Uppvärmning av vatten med hjälp av ånga 300 till 800 kw Typer av plattor M6, M6-M och M6-MD Typer av stativ FM, FG och FD Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen och är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas profilering skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:25

29 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Kolstål Metallfoder: Rostfritt stål, Titan, Alloy 254 SMO, Alloy C276, Gummifoder: Nitril, EPDM Plattor Rostfritt stål: Alloy 316, Alloy 304 Titan Alloy 254 Alloy C276 Packningar Nitril, EPDM, Viton Andra kvaliteter och material tillgängliga på begäran. TEKNISKA DATA Tryckkärlsnormer, PED, ASME, pvcals Designtryck (g) / temperatur FM pvcals 1,0 MPa / 180 C FG PED 1,6 MPa / 180 C FG ASME 162 psig / 482 F FG pvcals 1,6 MPa / 180 C FD PED, pvcals 2,5 MPa / 180 C FD ASME 351 psig / 482 F Röranslutningar (ej för FD-stativ) Storlek: Rak gänga 50 mm ISO G2" Konisk gänga 50 mm ISO R2, NPT2 Rak svetsning 50 mm Gängat tillopp 50 mm ISO G2" Räfflat rör 50 mm 2" Flänsade anslutningar Storlek: FM pvcals 50 mm DIN/GB/GOST PN10, ASME CI. 150, JIS 10K FG PED 50 mm DIN PN16, ASME CI. 150 FG ASME 2" ASME CI. 150 FG pvcals 50 mm DIN/GB/GOST PN16, ASME CI. 150, JIS 16K FD PED 50 mm DIN PN25, ASME CI. 300 FD ASME 2" ASME CI. 300 FD ALS 50 mm DIN, GB, GOST PN25, JIS 20K Dimensioner H h 640 (25.2 ) S4 S3 W 140* (5.5 ) S1 S2 * Förflyttning av vissa anslutningstyper sker. Mått mm ( ) Typ H W h M6-FM M6-FG M6-FD Antalet dragbultar kan variera beroende på tryckklass. Maximal värmeöverföringsyta 38 m² Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall - Tillgängligt ångtryck. PCT00115SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :26

30 . Alfa Laval TL6 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän uppvärmning och kylning. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differanstryck. Plattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel, båda axlarna är fästa vid en stativpelare. na är placerade i stativplattan eller, om ett av eller båda medierna passerar mer än en gång inom enheten, i stativ- och tryckplattorna. TL6-FG Typiska kapacitetsområden Flöden. Upp till 20 kg/s, beroende på media, tillåtet tryckfall och temperaturprogram. Plattyper TL6-B Stativtyper FM, FG och FD Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas profilering skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:27

31 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Kolstål Metallfoder: Rostfritt stål, Titan Gummifoder: Nitrile, EPDM Rör: Rostfritt stål Dimensioner W 140 S4 S1 Plattor Rostfritt stål: Alloy 304, Alloy 316 Titan Alloy C-276 Alloy 254 Packningar Nitril, EPDM, Viton Andra kvaliteter och material tillgängliga på begäran TEKNISKA DATA Tryckkärlsnormer, PED, ASME, pvcals Designtryck (g) / temperatur FM pvcals 1,0 MPa / 180 ºC FM PED 1,0 MPa / 180 ºC FG pvcals 1,6 MPa / 180 ºC FG PED 1,6 MPa / 180 ºC FG ASME 150 psig / 482 ºF FD pvcals 2,5 MPa / 180 ºC FD PED 2,5 MPa / 180 ºC FD ASME 300 psig / 482 ºF Röranslutningar (ej för FD-stativ) Rak gänga Storlek 50 mm ISO G2, NPT 2 Gängat tillopp Storlek 50 mm ISO G2 Flänsade anslutningar Storlek: FM pvcals 50/65 mm DIN/GB/GOST PN16, ASME Cl.150, JIS 10K FM PED 50/65 mm DIN PN16, ASME Cl. 150 FG pvcals 50/65 mm DIN/GB/GOST PN16, ASME Cl. 150, JIS 10K, JIS 16K FG PED 50/65 mm DIN PN16, ASME Cl. 150 FG ASME 2-2½ tum ASME Cl.150 FD pvcals 50/65 mm DIN/GB/GOST PN40, ASME Cl.300, JIS 20K FD PED 50/65 mm DIN PN40, ASME Cl. 300 FD ASME 2-2½ tum ASME Cl. 300 H h 1036 Mått mm S3 S Typ H W h TL6-FM / PED / pvcals TL6-FG / PED / pvcals TL6-FG / ASME TL6-FD / PED / pvcals TL6-FD / ASME Antalet dragbultar kan variera beroende på tryckklass. Maximal värmeöverföringsyta 102,0 m² Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten) - Önskat arbetstryck - Högsta tillåtna tryckfall. PCT00102SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :28

32 . Alfa Laval TS6 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän värmning och kylning. Värmning med ånga. Standardutförande Plattvärmeväxlaren består av ett paket korrugerade metallplattor med in- och utloppshål för passage av de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en fast stativplatta och en rörlig tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr flödena in i alternerande kanaler. Antalet plattor bestäms av flödesmängd, mediernas fysikaliska egenskaper, tryckfall och temperaturprogram. Plattornas korrugering skapar turbulens i medierna och stadgar plattorna mot differenstryck. Plattorna och tryckplattan är upphängda på en övre bäraxel och hålls på plats med hjälp av en undre styraxel. Båda axlarna är fästa i en stödpelare. na finns i stativplattan eller, om det ena eller båda medierna passerar genom enheten mer än en gång, i stativ och tryckplattan. TS6-MFG Typiska kapacitetsområden Flödeskapacitet. Upp till 20 kg/s, beroende på medium, tillåtet tryckfall och temperaturprogram. Värmning av vatten med ånga 200 till kw Plattyper TS6-M Stativtyper FG och FD Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är arrangerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och flödena är kopplade motströms för högsta möjliga effektivitet. Plattorna ligger an mot varandra, korrugeringen gör att en kanal bildas mellan plattorna och att turbulensen intensifieras i mediet, resulterande i högeffektiv värmeöverföring. Flödesprincip i en plattvärmeväxlare 6:29

33 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Dimensioner W 203 Kolstål Metallfoder: Rostfritt stål, Titan Plattor Rostfritt stål: Alloy 316 Titan Packningar Nitril, EPDM, Viton Andra kvaliteter och material tillgängliga på begäran. TEKNISKA DATA Tryckkärlsnormer, PED, ASME, pvcals Designtryck (g) / temperatur FG PED 1.6 MPa / 180 C *) FG pvcals 1.6 MPa / 180 C FG ASME 207 psig / 482 F FD FD PED ASME 2.5 MPa / 180 C 300 psig / 482 F *) Stativ FG även godkänt för 1,2 MPa / 200 ºC för användning i ångsystem utan säkerhetsventiler. Storlek: FG PED 65 mm DIN PN16, ASME Cl. 150 FG pvcals 65 mm DIN/GB/GOST PN16, JIS 10 K, JIS 16 K FG ASME 3" ASME CI. 150 FD PED 65 mm DIN PN25, ASME Cl. 300 FD ASME 2½" ASME CI. 300 FD pvcals 65 mm DIN/GB/GOST PN25, JIS 10 K, JIS 20 K H h 380 Mått mm Typ H W h TS6-FG TS6-FD Antalet dragbultar kan variera beroende på tryckklass. Maximal värmeöverföringsyta 13 m 2 Uppgifter som behövs för offert - Flöde och effekt - Temperaturprogram - Fysiska egenskaper hos de berörda vätskorna (om annat än vatten). EPM00002SV 1505 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :30

34 . Alfa Laval T8 Packningsförsedd platt- och stativvärmeväxlare Användningsområde Alfa Lavals plattvärmeväxlare passar för allmän uppvärmning och kylning. Fördelar Enkelt underhåll lätt att öppna Kompakt design Lätt att installera Flexibel utformning av värmeöverföringsytan Hög energieffektivitet låg driftkostnad Konstruktion Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de båda medierna mellan vilka värmeöverföringen ska ske. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas mönster genererar turbulens i mediet och stöder plattorna mot differenstryck. Packningarnas material väljs ut för att vara säkra beroende på medietyp och temperatur. Packningarna monteras helt limfritt, vilket gör det lätt att ersätta dem även när plattorna hänger kvar i stativet. Bär- och styraxeln är fästa i stativplattan och bärpelaren.. Tryckplattan och plattpaketet är rörliga längs bäraxeln och hålls på plats av styraxeln. na är placerade i stativplattan. Beroende på tillämpning kan anslutningarna även sitta på tryckplattan. Funktionsprincip Kanaler bildas mellan plattorna, och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattorna mellan kanalerna. Beroende på tillämpning skapas ett motströms eller medströms flöde för största möjliga effekt. Plattornas mönster skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare. 6:31

35 STANDARDMATERIAL Stativplatta Kolstål, epoxymålad Metallfoder: Rostfritt stål eller Titan. Gummifoder: Nitril (endast FM) Plattor Rostfritt stål Alloy 304, Alloy 316 eller Titan Packningar Fältpackningar: Ringpackningar: Nitril eller EPDM Nitril eller EPDM Andra kvaliteter och material finns på beställning. TEKNISKA DATA Designtryck (g) Anslutningsstandard FM pvcals EN PN10, ASME B16.5 Class 150, JIS B K FM PED EN PN10, ASME B16.5 Class 150 FG pvcals EN PN16 och PN10, ASME B16.5 Class 150, JIS B K och 10K FG PED EN PN16, ASME B16.5 Class 150 FG ASME ASME B16.5 Class 150 Standard EN motsvarar GOST och GB/T Uppgifter som behövs för offert När du vill ha en offert på en plattvärmeväxlare som motsvarar dina krav måste du förse Alfa Lavals representant med följande uppgifter: Flöde och effekt Temperaturprogram Fysiska egenskaper hos de berörda vätskorna (om det inte är vatten) Designtryck och designtemperatur Högsta tillåtna tryckfall FM pvcals 1,034 MPa FM PED 1,034 MPa FG pvcals 1,60 MPa FG PED 1,60 MPa FG ASME 150 psi Designtemperatur Bestäms av packningsmaterialet. Plattyper T8-B och T8-M 606 h H Anslutningsstorlek DN80/NPS 3/80A Maximal värmeöverföringsyta 35 m 2 Högsta vätskeflöde Upp till 30 kg/s beroende på medium, tillåtet tryckfall och temperaturprogram. 196 W Mått (mm) Typ H W h T8-FM (ALS, PED, ASME) T8-FG (ALS, PED) T8-FG (ASME) Antalet dragbultar kan variera beroende på typ.. PCT00208SV 1501 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :32

36 . Alfa Laval M10 Packningsförsedd platt- och stativvärmeväxlare Användningsområden Allmän uppvärmning och kylning. Uppvärmning med ånga. Standardutförande Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Antalet plattor beror på flöde, vätskornas fysiska egenskaper, tryckfall och temperaturprogram. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differenstryck. Plattan och tryckplattan är upphängda i en övre bäraxel och hålls på plats av en nedre styraxel, båda axlarna är fästade vid en stativpelare. na befinner sig i stativplattan eller, om någon eller båda vätskorna passerar mer än en gång genom enheten, i stativet och tryckplattorna. M10-BFG Typiska kapacitetsområden Flödeshastighet. Upp till 50 kg/s, beroende media, tillåtet tryckfall och temperaturprogram. Uppvärmning av vatten med hjälp av ånga 0,7 till 3,0 MW Typer av plattor M10B, M10M och M10BD, plattor med dubbla väggar. Stativtyper FM, FG och FD Funktionsprincip Kanaler bildas mellan plattorna och öppningarna i hörnen är placerade så att de två medierna passerar genom alternerande kanaler. Värmen överförs genom plattan mellan kanalerna och ett helt motsatt flöde skapas för största möjliga effekt. Plattornas profilering skapar en passage mellan plattorna, stödjer varje platta gentemot nästa och underlättar turbulensen, vilket ger en effektiv värmeöverföring. Flödesprincip hos en plattvärmeväxlare 6:33
