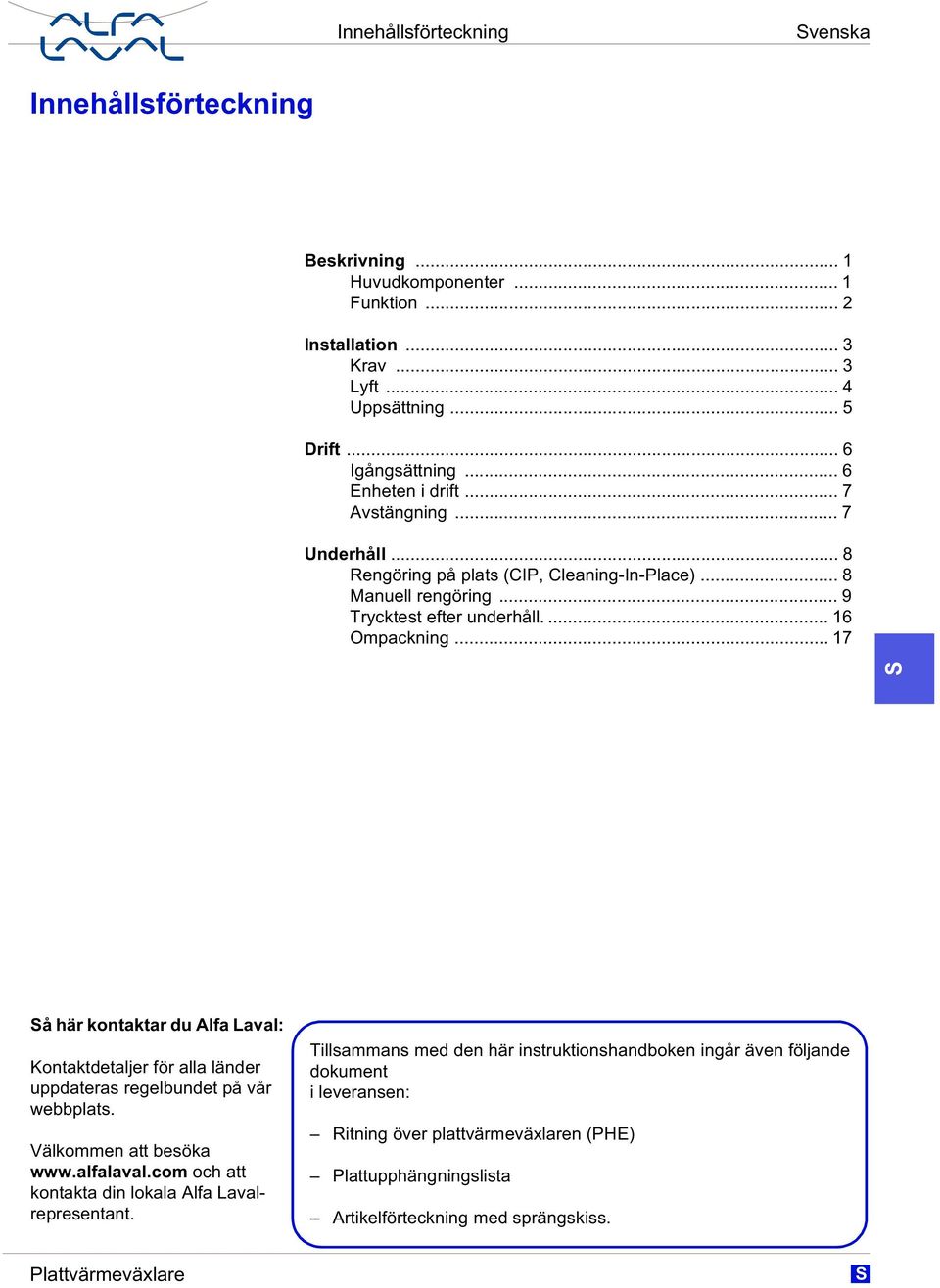

1 Innehållsförteckning venska Innehållsförteckning Beskrivning... 1 Huvudkomponenter... 1 Funktion... 2 Installation... 3 Krav... 3 Lyft... 4 Uppsättning... 5 Drift... 6 Igångsättning... 6 Enheten i drift... 7 Avstängning... 7 Underhåll... 8 Rengöring på plats (CIP, Cleaning-In-Place)... 8 Manuell rengöring... 9 Trycktest efter underhåll Ompackning å här kontaktar du Alfa Laval: Kontaktdetaljer för alla länder uppdateras regelbundet på vår webbplats. Välkommen att besöka och att kontakta din lokala Alfa Lavalrepresentant. Tillsammans med den här instruktionshandboken ingår även följande dokument i leveransen: Ritning över plattvärmeväxlaren (PHE) Plattupphängningslista Artikelförteckning med sprängskiss. Plattvärmeväxlare

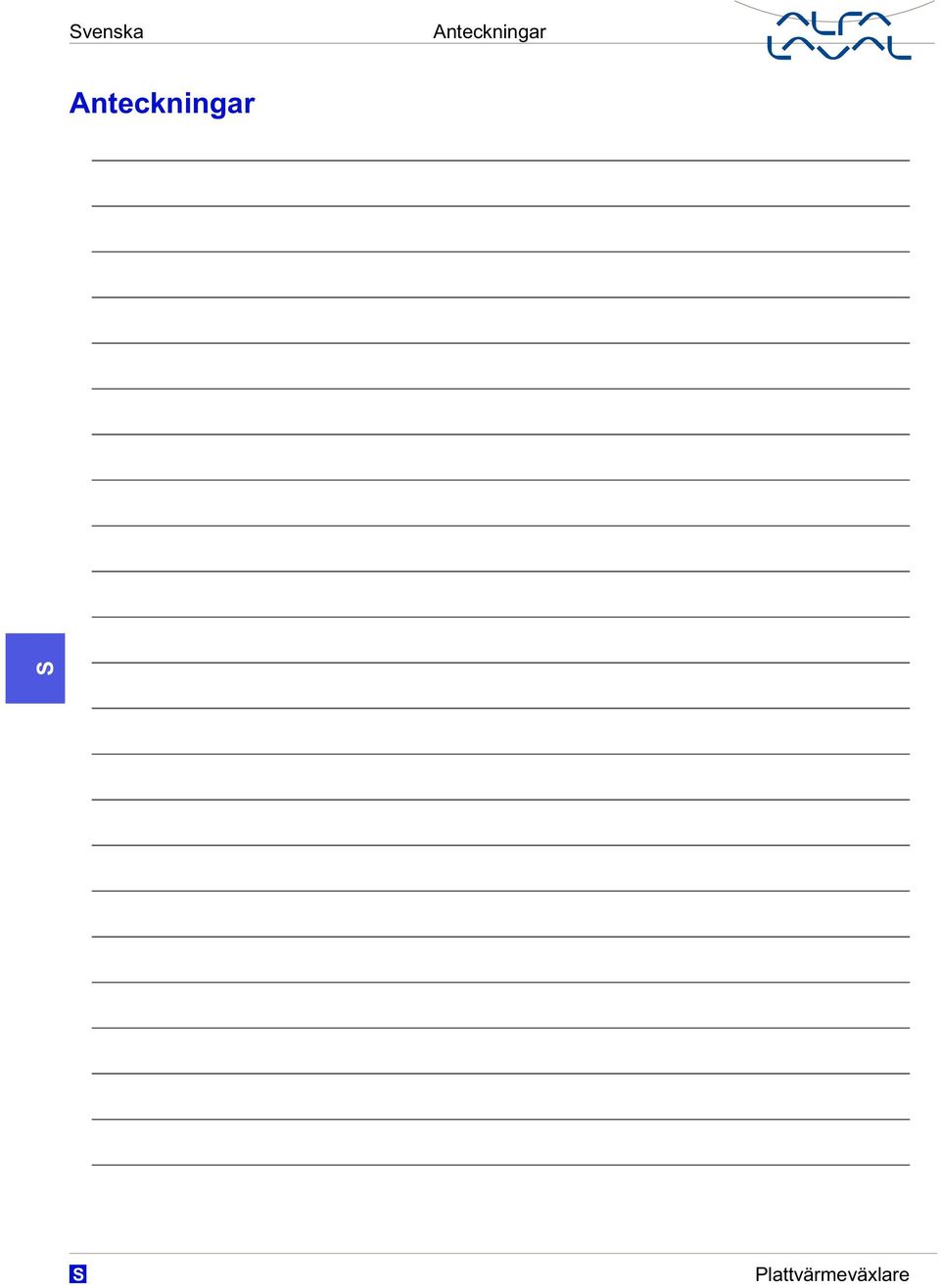

2 venska Anteckningar Anteckningar Plattvärmeväxlare

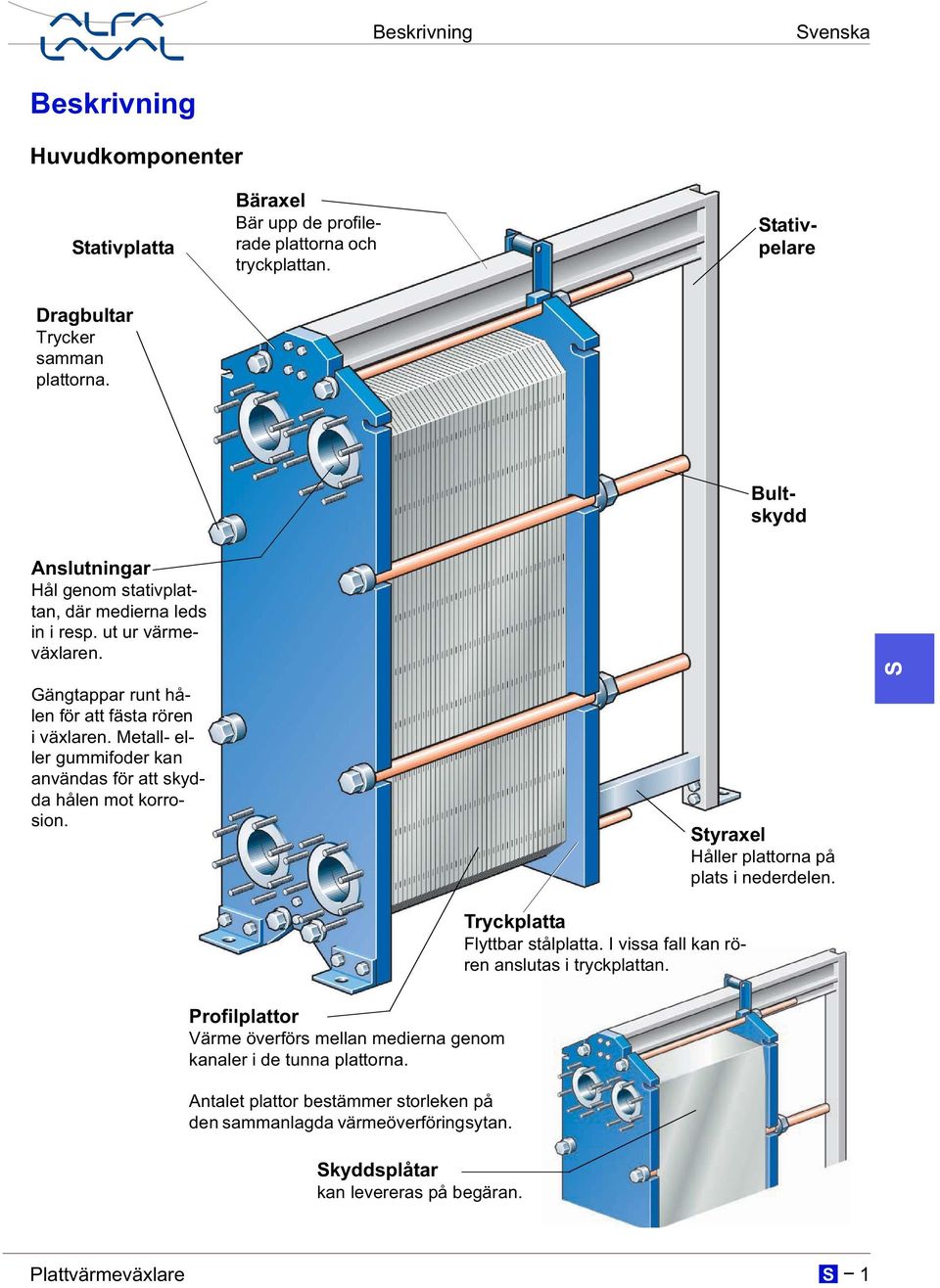

3 Beskrivning venska Beskrivning Huvudkomponenter tativplatta Bäraxel Bär upp de profilerade plattorna och tryckplattan. Bultskydd tativpelare Dragbultar Trycker samman plattorna. Anslutningar Hål genom stativplattan, där medierna leds in i resp. ut ur värmeväxlaren. Gängtappar runt hålen för att fästa rören i växlaren. Metall- eller gummifoder kan användas för att skydda hålen mot korrosion. tyraxel Håller plattorna på plats i nederdelen. Tryckplatta Flyttbar stålplatta. I vissa fall kan rören anslutas i tryckplattan. Profilplattor Värme överförs mellan medierna genom kanaler i de tunna plattorna. Antalet plattor bestämmer storleken på den sammanlagda värmeöverföringsytan. kyddsplåtar kan levereras på begäran. Plattvärmeväxlare 1

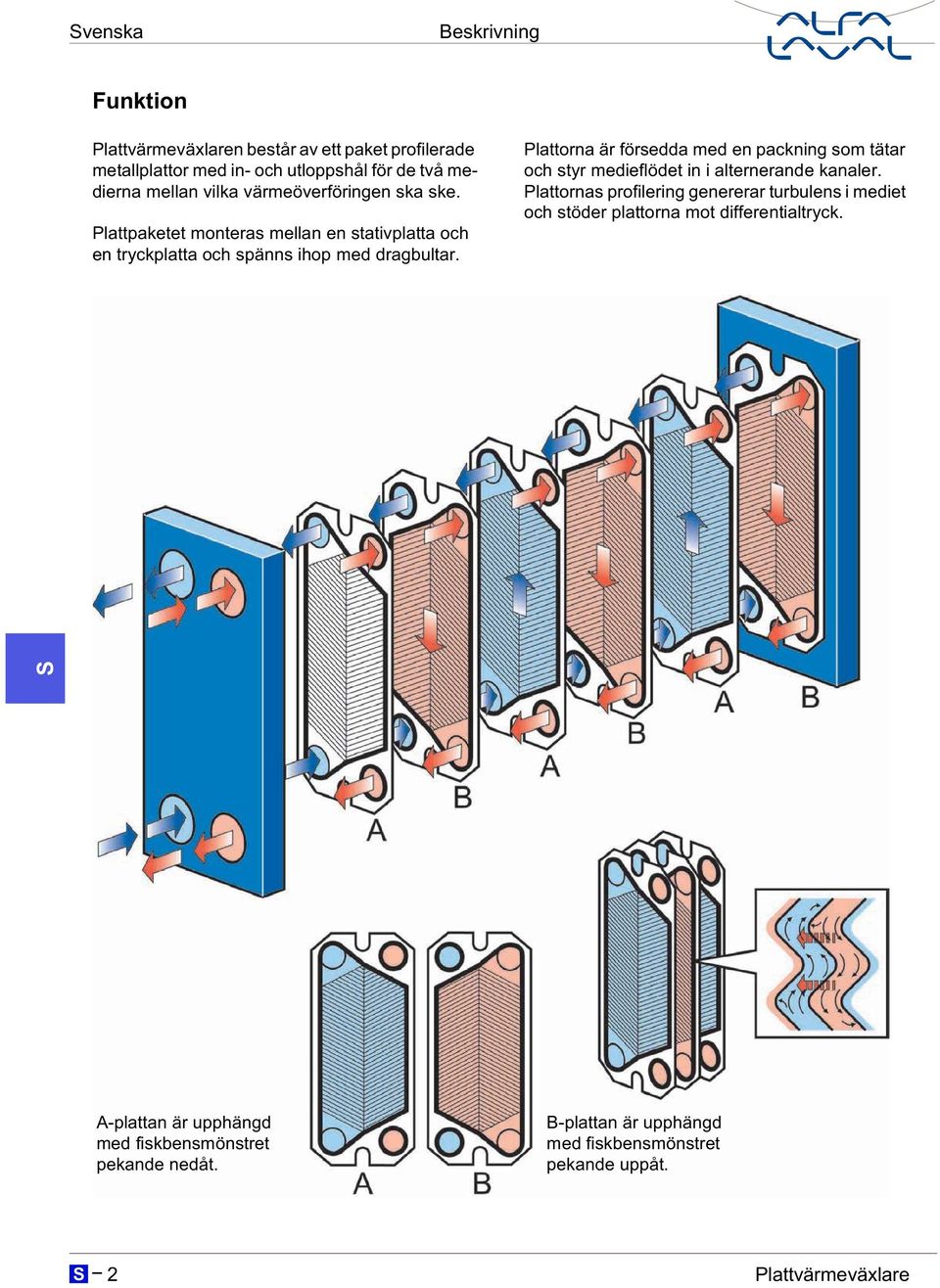

4 venska Beskrivning Funktion Plattvärmeväxlaren består av ett paket profilerade metallplattor med in- och utloppshål för de två medierna mellan vilka värmeöverföringen ska ske. Plattpaketet monteras mellan en stativplatta och en tryckplatta och spänns ihop med dragbultar. Plattorna är försedda med en packning som tätar och styr medieflödet in i alternerande kanaler. Plattornas profilering genererar turbulens i mediet och stöder plattorna mot differentialtryck. A-plattan är upphängd med fiskbensmönstret pekande nedåt. B-plattan är upphängd med fiskbensmönstret pekande uppåt. 2 Plattvärmeväxlare

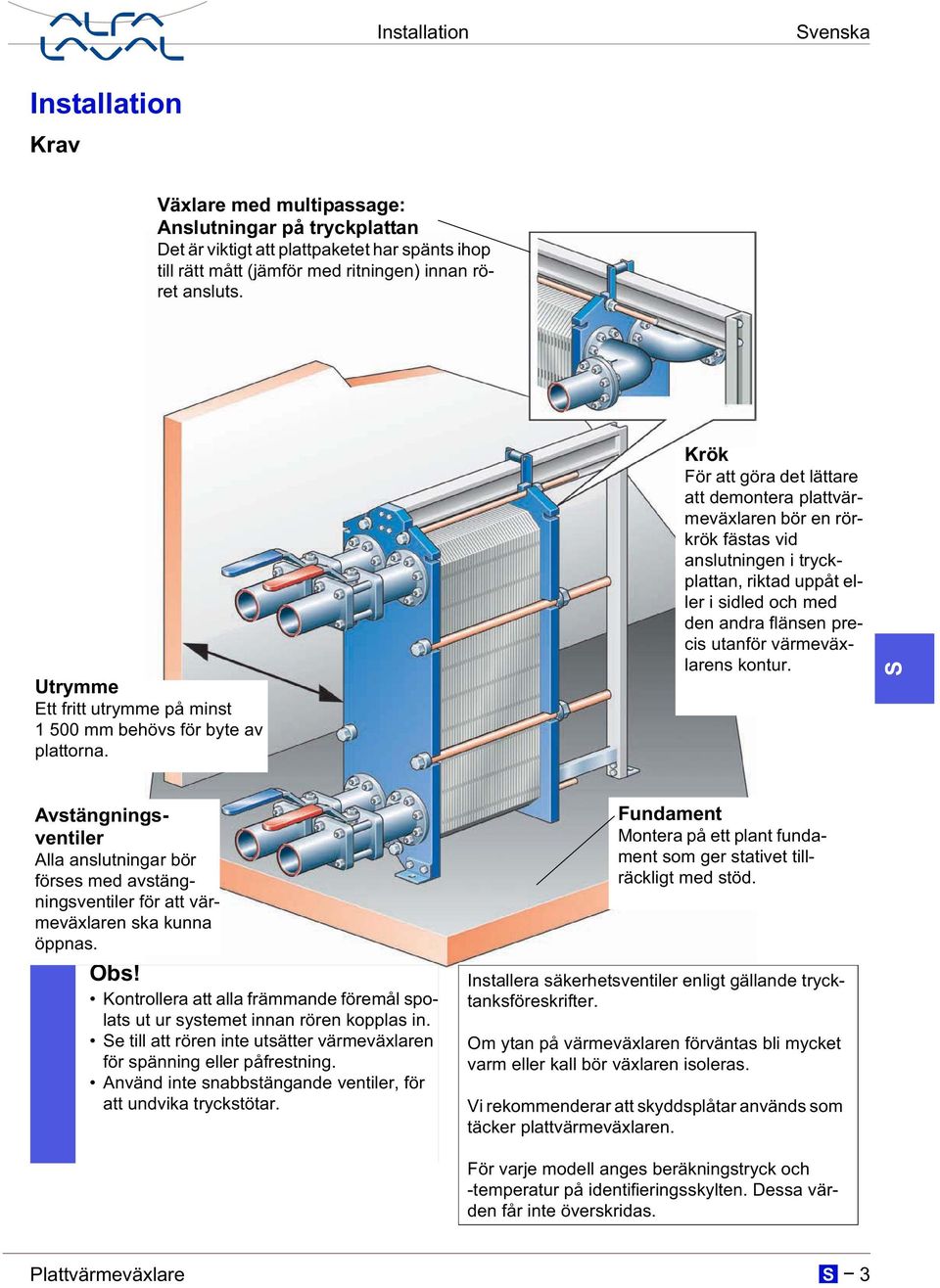

5 Installation venska Installation Krav Växlare med multipassage: Anslutningar på tryckplattan Det är viktigt att plattpaketet har spänts ihop till rätt mått (jämför med ritningen) innan röret ansluts. Utrymme Ett fritt utrymme på minst mm behövs för byte av plattorna. Krök För att göra det lättare att demontera plattvärmeväxlaren bör en rörkrök fästas vid anslutningen i tryckplattan, riktad uppåt eller i sidled och med den andra flänsen precis utanför värmeväxlarens kontur. Avstängningsventiler Alla anslutningar bör förses med avstängningsventiler för att värmeväxlaren ska kunna öppnas. Kontrollera att alla främmande föremål spolats ut ur systemet innan rören kopplas in. e till att rören inte utsätter värmeväxlaren för spänning eller påfrestning. Använd inte snabbstängande ventiler, för att undvika tryckstötar. Fundament Montera på ett plant fundament som ger stativet tillräckligt med stöd. Installera säkerhetsventiler enligt gällande trycktanksföreskrifter. Om ytan på värmeväxlaren förväntas bli mycket varm eller kall bör växlaren isoleras. Vi rekommenderar att skyddsplåtar används som täcker plattvärmeväxlaren. För varje modell anges beräkningstryck och -temperatur på identifieringsskylten. Dessa värden får inte överskridas. Plattvärmeväxlare 3

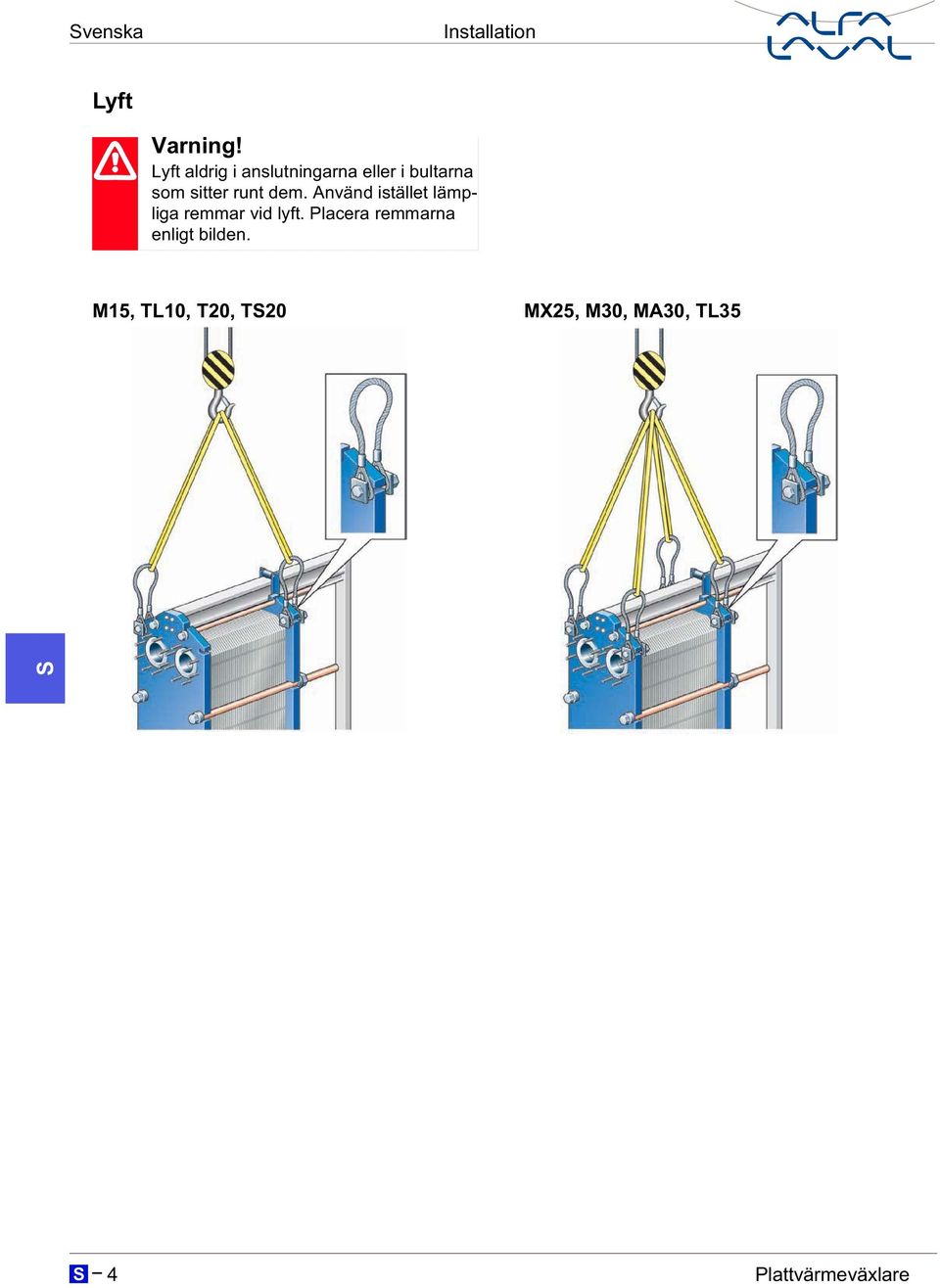

6 venska Installation Lyft Varning! Lyft aldrig i anslutningarna eller i bultarna som sitter runt dem. Använd istället lämpliga remmar vid lyft. Placera remmarna enligt bilden. M15, TL10, T20, T20 MX25, M30, MA30, TL35 4 Plattvärmeväxlare

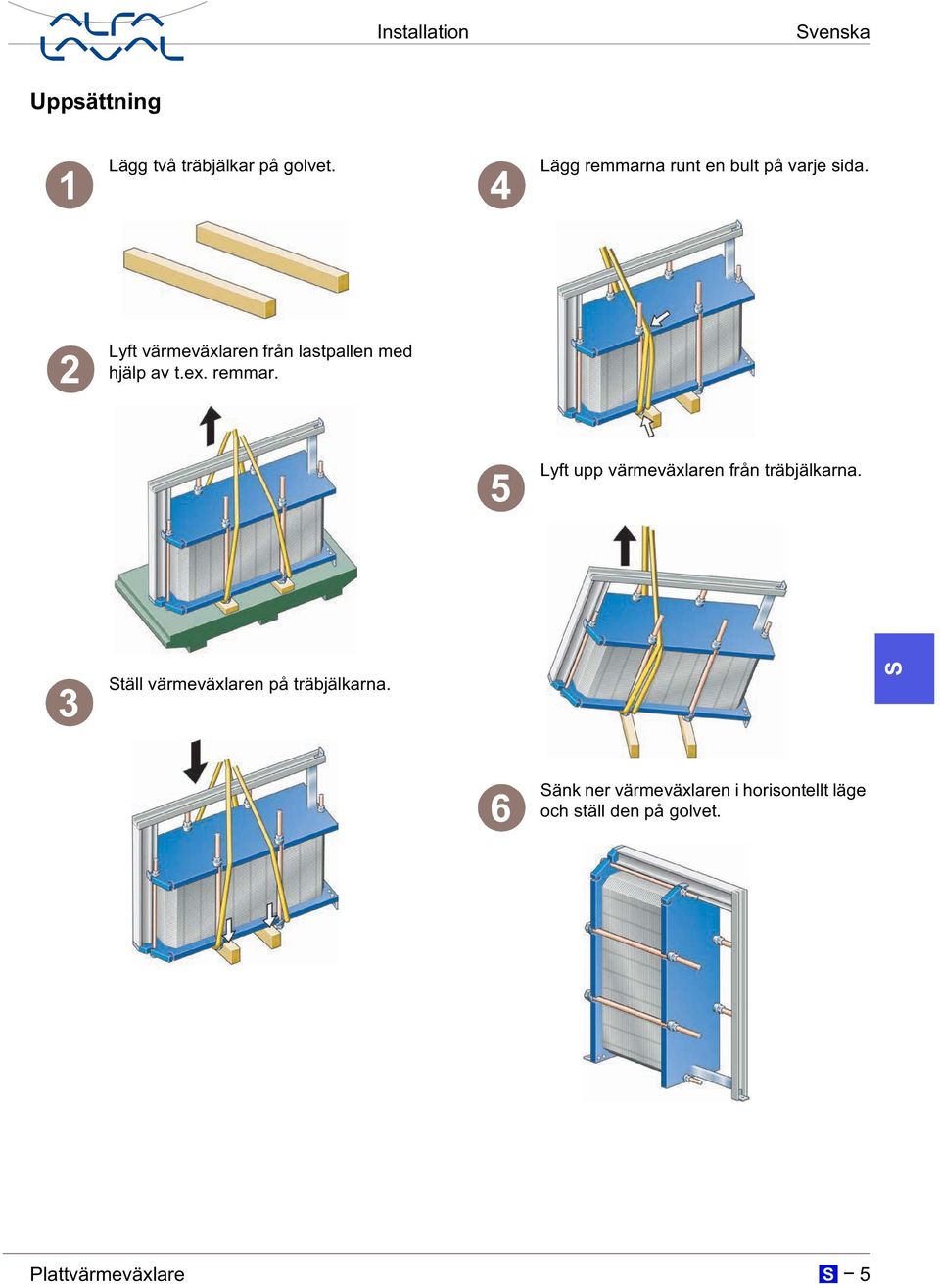

7 Installation venska Uppsättning 1 Lägg två träbjälkar på golvet. 4 Lägg remmarna runt en bult på varje sida. 2 Lyft värmeväxlaren från lastpallen med hjälp av t.ex. remmar. 5 Lyft upp värmeväxlaren från träbjälkarna. 3 täll värmeväxlaren på träbjälkarna. 6 änk ner värmeväxlaren i horisontellt läge och ställ den på golvet. Plattvärmeväxlare 5

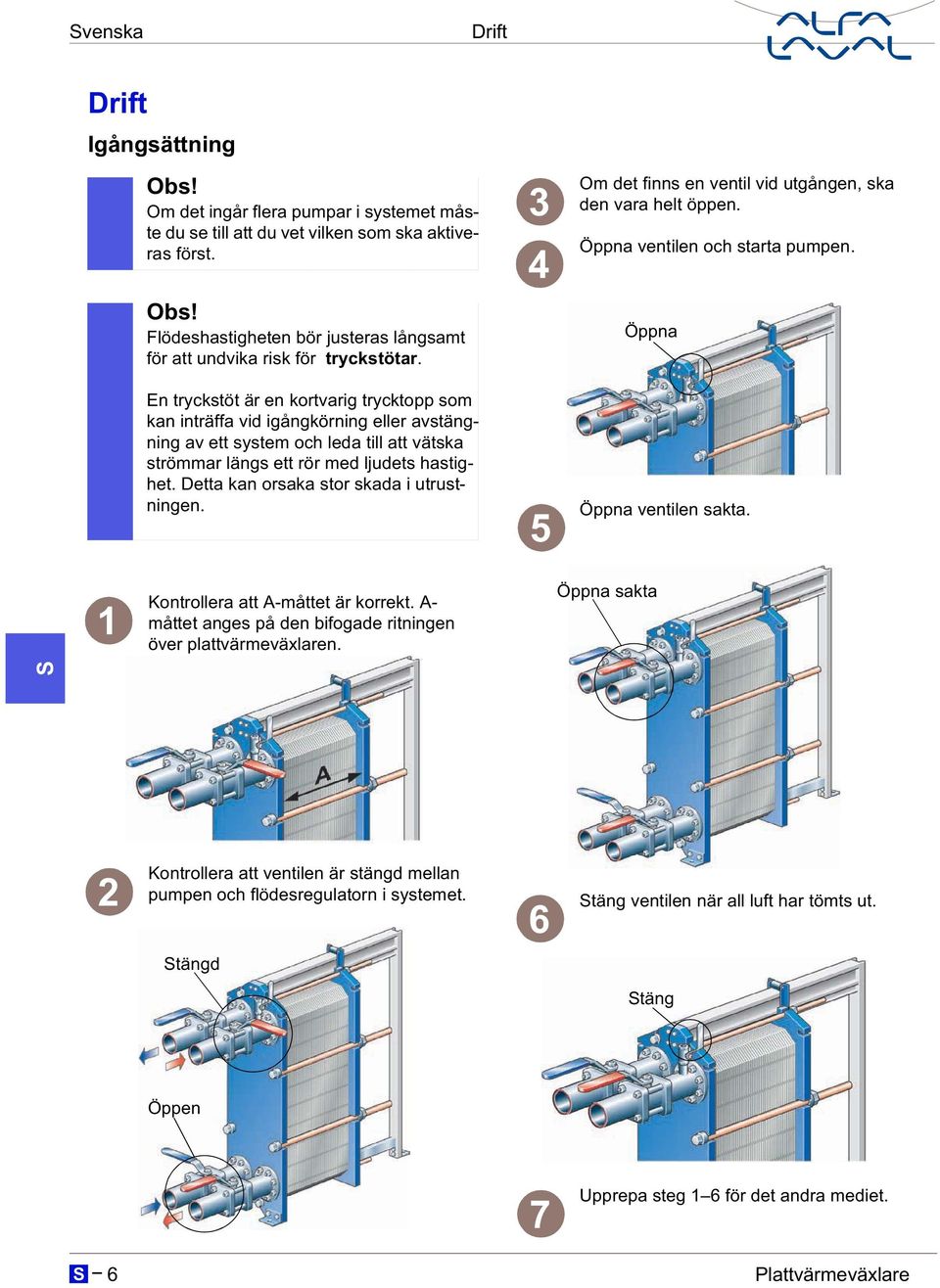

8 venska Drift Drift Igångsättning Om det ingår flera pumpar i systemet måste du se till att du vet vilken som ska aktiveras först. Flödeshastigheten bör justeras långsamt för att undvika risk för tryckstötar. En tryckstöt är en kortvarig trycktopp som kan inträffa vid igångkörning eller avstängning av ett system och leda till att vätska strömmar längs ett rör med ljudets hastighet. Detta kan orsaka stor skada i utrustningen Om det finns en ventil vid utgången, ska den vara helt öppen. Öppna ventilen och starta pumpen. Öppna Öppna ventilen sakta. 1 Kontrollera att A-måttet är korrekt. A- måttet anges på den bifogade ritningen över plattvärmeväxlaren. Öppna sakta 2 Kontrollera att ventilen är stängd mellan pumpen och flödesregulatorn i systemet. 6 täng ventilen när all luft har tömts ut. tängd täng Öppen 7 Upprepa steg 1 6 för det andra mediet. 6 Plattvärmeväxlare

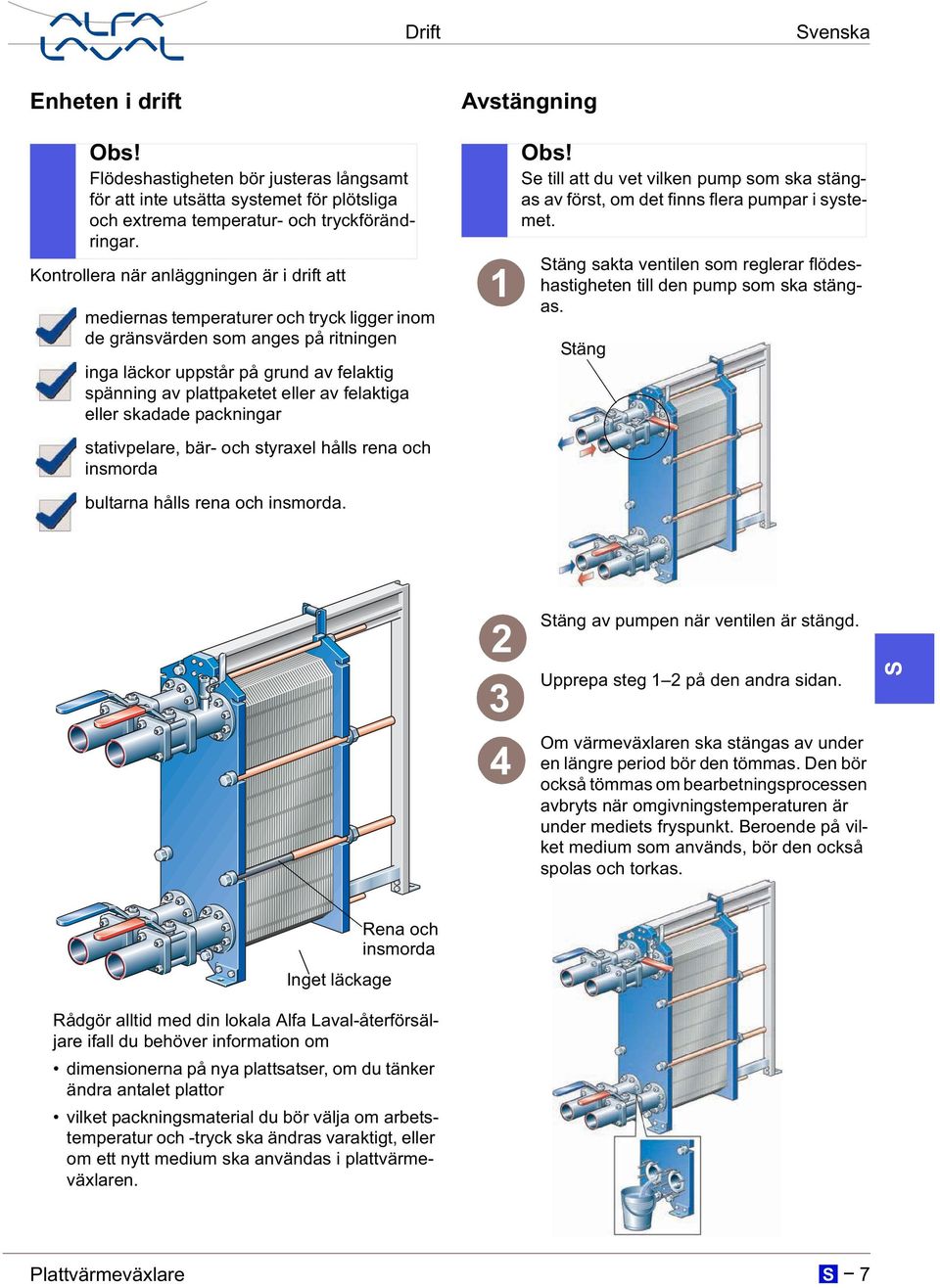

9 Drift venska Enheten i drift Avstängning Flödeshastigheten bör justeras långsamt för att inte utsätta systemet för plötsliga och extrema temperatur- och tryckförändringar. Kontrollera när anläggningen är i drift att mediernas temperaturer och tryck ligger inom de gränsvärden som anges på ritningen inga läckor uppstår på grund av felaktig spänning av plattpaketet eller av felaktiga eller skadade packningar stativpelare, bär- och styraxel hålls rena och insmorda bultarna hålls rena och insmorda. 1 e till att du vet vilken pump som ska stängas av först, om det finns flera pumpar i systemet. täng sakta ventilen som reglerar flödeshastigheten till den pump som ska stängas. täng täng av pumpen när ventilen är stängd. Upprepa steg 1 2 på den andra sidan. Om värmeväxlaren ska stängas av under en längre period bör den tömmas. Den bör också tömmas om bearbetningsprocessen avbryts när omgivningstemperaturen är under mediets fryspunkt. Beroende på vilket medium som används, bör den också spolas och torkas. Inget läckage Rena och insmorda Rådgör alltid med din lokala Alfa Laval-återförsäljare ifall du behöver information om dimensionerna på nya plattsatser, om du tänker ändra antalet plattor vilket packningsmaterial du bör välja om arbetstemperatur och -tryck ska ändras varaktigt, eller om ett nytt medium ska användas i plattvärmeväxlaren. Plattvärmeväxlare 7

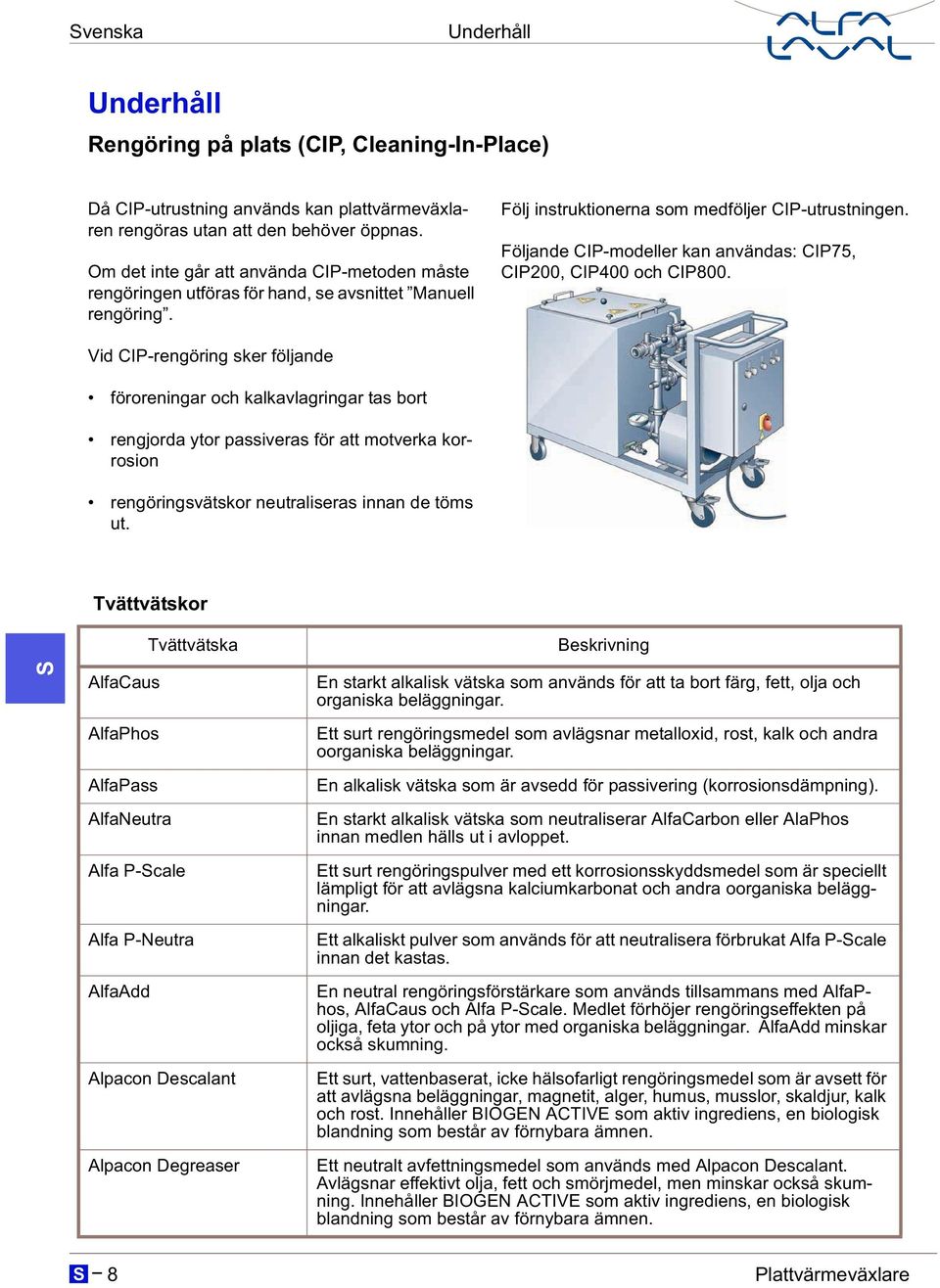

10 venska Underhåll Underhåll Rengöring på plats (CIP, Cleaning-In-Place) Då CIP-utrustning används kan plattvärmeväxlaren rengöras utan att den behöver öppnas. Om det inte går att använda CIP-metoden måste rengöringen utföras för hand, se avsnittet Manuell rengöring. Följ instruktionerna som medföljer CIP-utrustningen. Följande CIP-modeller kan användas: CIP75, CIP200, CIP400 och CIP800. Vid CIP-rengöring sker följande föroreningar och kalkavlagringar tas bort rengjorda ytor passiveras för att motverka korrosion rengöringsvätskor neutraliseras innan de töms ut. Tvättvätskor Tvättvätska Beskrivning AlfaCaus AlfaPhos AlfaPass AlfaNeutra Alfa P-cale Alfa P-Neutra AlfaAdd Alpacon Descalant Alpacon Degreaser En starkt alkalisk vätska som används för att ta bort färg, fett, olja och organiska beläggningar. Ett surt rengöringsmedel som avlägsnar metalloxid, rost, kalk och andra oorganiska beläggningar. En alkalisk vätska som är avsedd för passivering (korrosionsdämpning). En starkt alkalisk vätska som neutraliserar AlfaCarbon eller AlaPhos innan medlen hälls ut i avloppet. Ett surt rengöringspulver med ett korrosionsskyddsmedel som är speciellt lämpligt för att avlägsna kalciumkarbonat och andra oorganiska beläggningar. Ett alkaliskt pulver som används för att neutralisera förbrukat Alfa P-cale innan det kastas. En neutral rengöringsförstärkare som används tillsammans med AlfaPhos, AlfaCaus och Alfa P-cale. Medlet förhöjer rengöringseffekten på oljiga, feta ytor och på ytor med organiska beläggningar. AlfaAdd minskar också skumning. Ett surt, vattenbaserat, icke hälsofarligt rengöringsmedel som är avsett för att avlägsna beläggningar, magnetit, alger, humus, musslor, skaldjur, kalk och rost. Innehåller BIOGEN ACTIVE som aktiv ingrediens, en biologisk blandning som består av förnybara ämnen. Ett neutralt avfettningsmedel som används med Alpacon Descalant. Avlägsnar effektivt olja, fett och smörjmedel, men minskar också skumning. Innehåller BIOGEN ACTIVE som aktiv ingrediens, en biologisk blandning som består av förnybara ämnen. 8 Plattvärmeväxlare

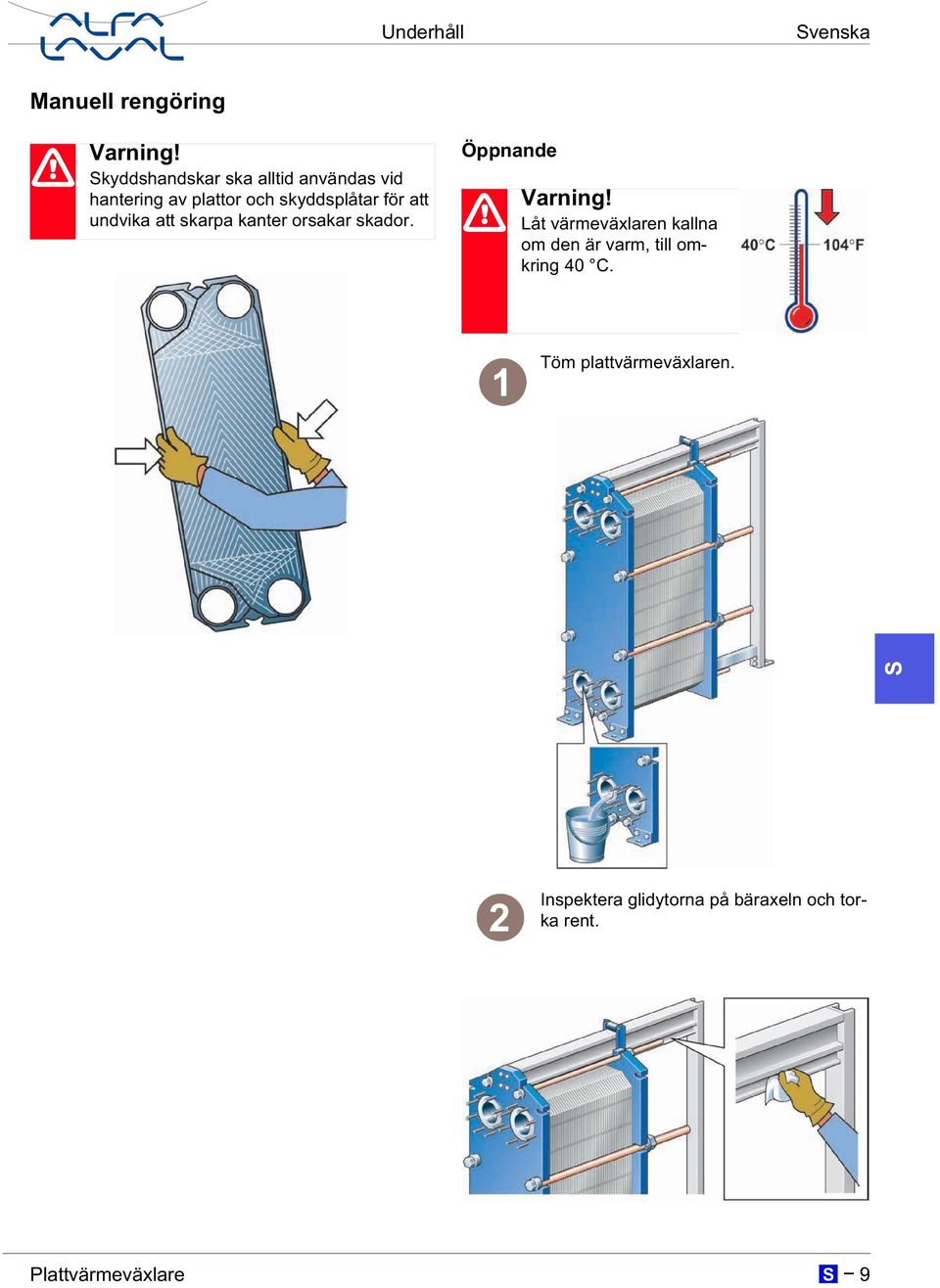

11 Underhåll venska Manuell rengöring Varning! kyddshandskar ska alltid användas vid hantering av plattor och skyddsplåtar för att undvika att skarpa kanter orsakar skador. Öppnande Varning! Låt värmeväxlaren kallna om den är varm, till omkring 40 C. 1 Töm plattvärmeväxlaren. 2 Inspektera glidytorna på bäraxeln och torka rent. Plattvärmeväxlare 9

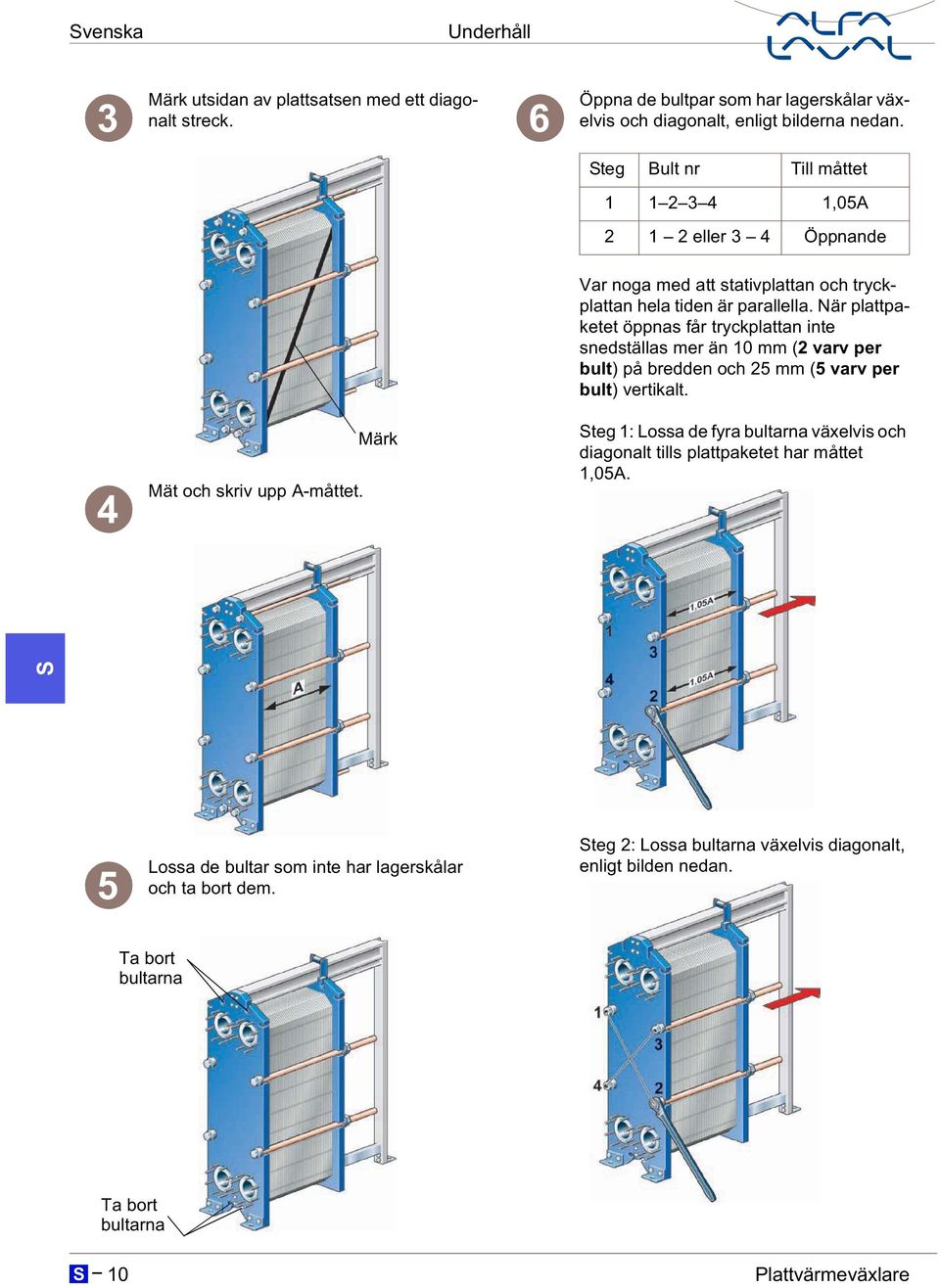

12 venska Underhåll 3 Märk utsidan av plattsatsen med ett diagonalt streck. 6 Öppna de bultpar som har lagerskålar växelvis och diagonalt, enligt bilderna nedan. teg Bult nr Till måttet ,05A eller 3 4 Öppnande Var noga med att stativplattan och tryckplattan hela tiden är parallella. När plattpaketet öppnas får tryckplattan inte snedställas mer än 10 mm (2 varv per bult) på bredden och 25 mm (5 varv per bult) vertikalt. 4 Mät och skriv upp A-måttet. Märk teg 1: Lossa de fyra bultarna växelvis och diagonalt tills plattpaketet har måttet 1,05A. 5 Lossa de bultar som inte har lagerskålar och ta bort dem. teg 2: Lossa bultarna växelvis diagonalt, enligt bilden nedan. Ta bort bultarna Ta bort bultarna 10 Plattvärmeväxlare

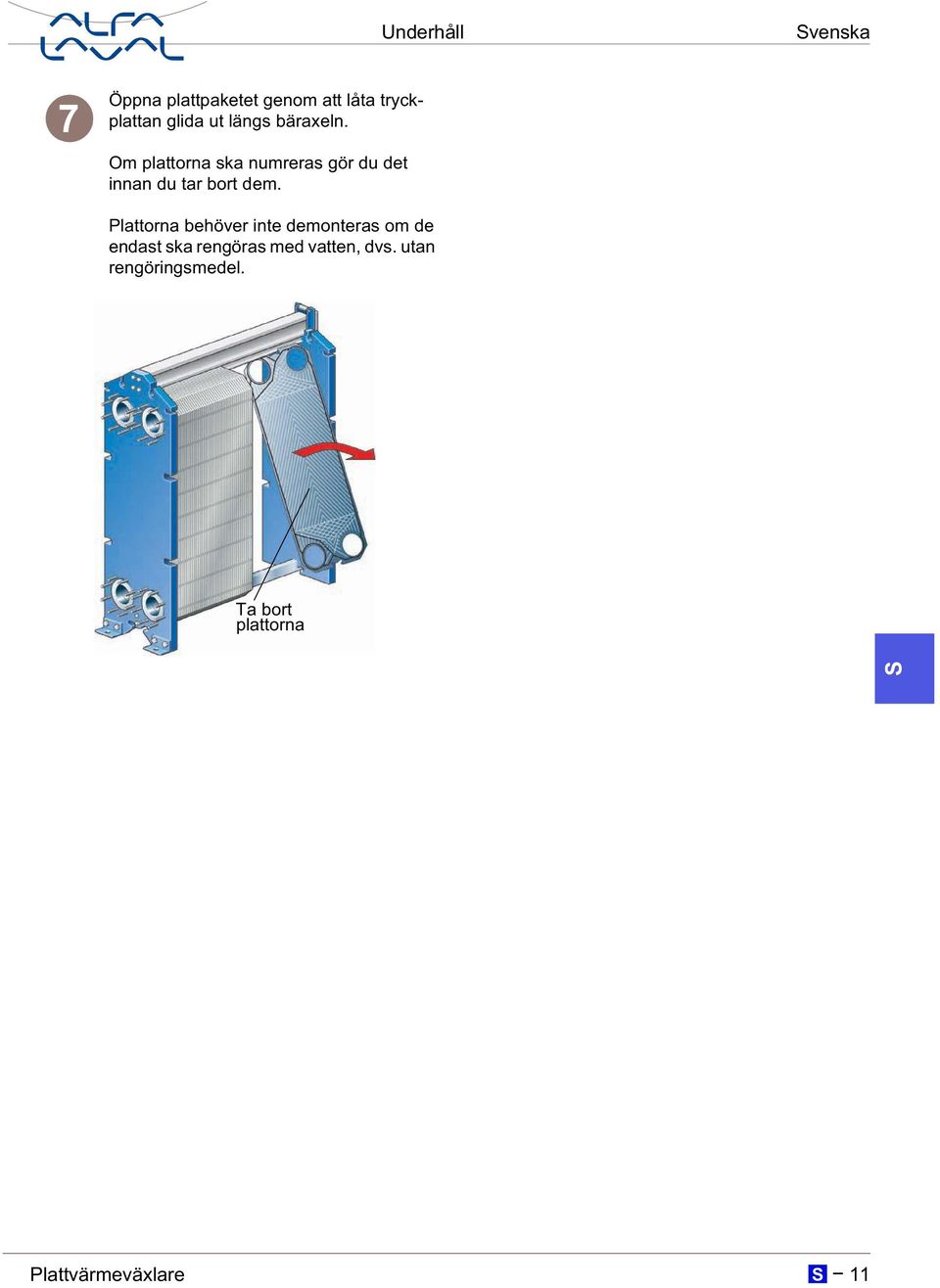

13 Underhåll venska 7 Öppna plattpaketet genom att låta tryckplattan glida ut längs bäraxeln. Om plattorna ska numreras gör du det innan du tar bort dem. Plattorna behöver inte demonteras om de endast ska rengöras med vatten, dvs. utan rengöringsmedel. Ta bort plattorna Plattvärmeväxlare 11

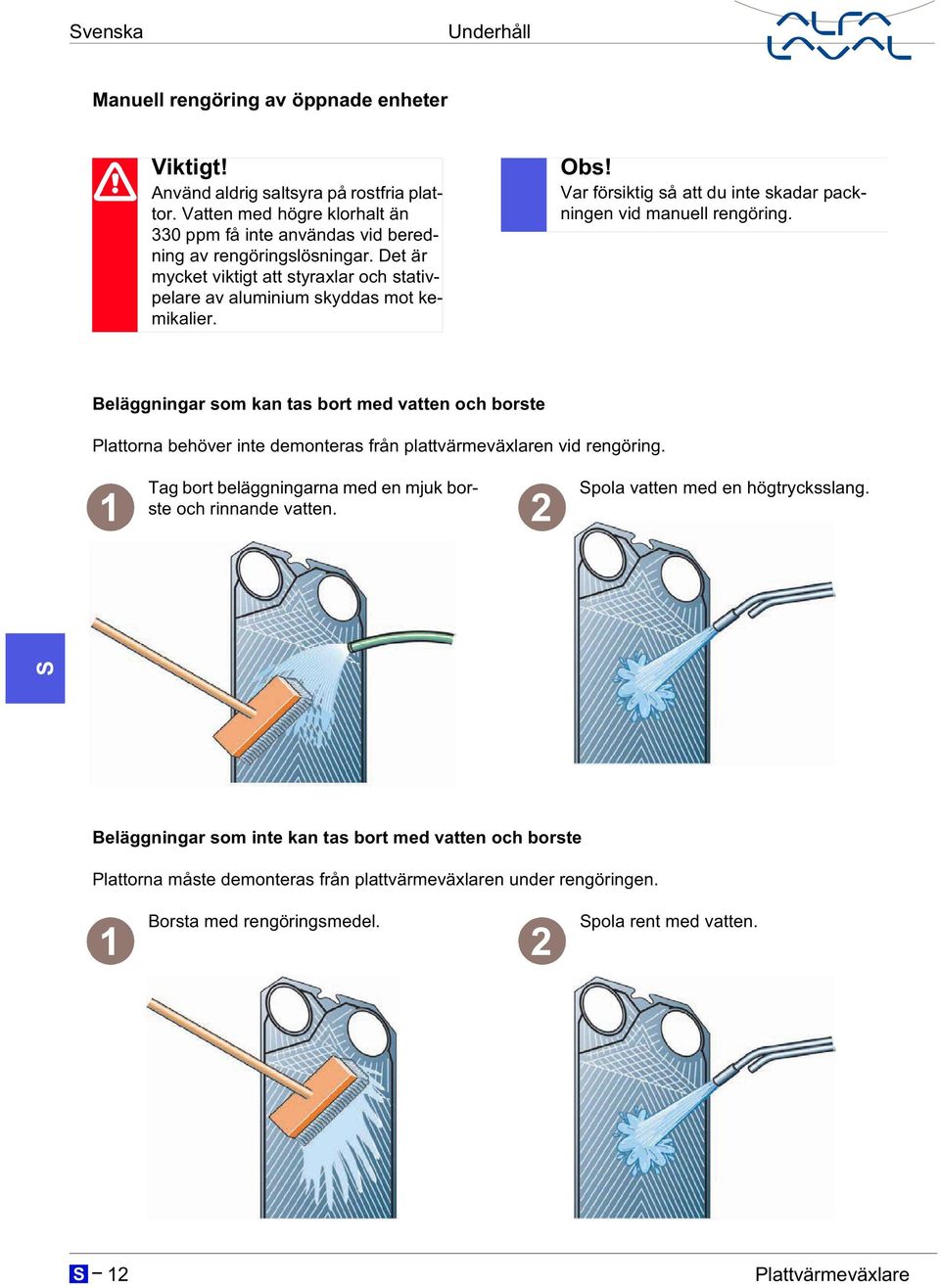

14 venska Underhåll Manuell rengöring av öppnade enheter Viktigt! Använd aldrig saltsyra på rostfria plattor. Vatten med högre klorhalt än 330 ppm få inte användas vid beredning av rengöringslösningar. Det är mycket viktigt att styraxlar och stativpelare av aluminium skyddas mot kemikalier. Var försiktig så att du inte skadar packningen vid manuell rengöring. Beläggningar som kan tas bort med vatten och borste Plattorna behöver inte demonteras från plattvärmeväxlaren vid rengöring. Tag bort beläggningarna med en mjuk borste och rinnande vatten. 1 2 pola vatten med en högtrycksslang. Beläggningar som inte kan tas bort med vatten och borste Plattorna måste demonteras från plattvärmeväxlaren under rengöringen. Borsta med rengöringsmedel. 1 2 pola rent med vatten. 12 Plattvärmeväxlare

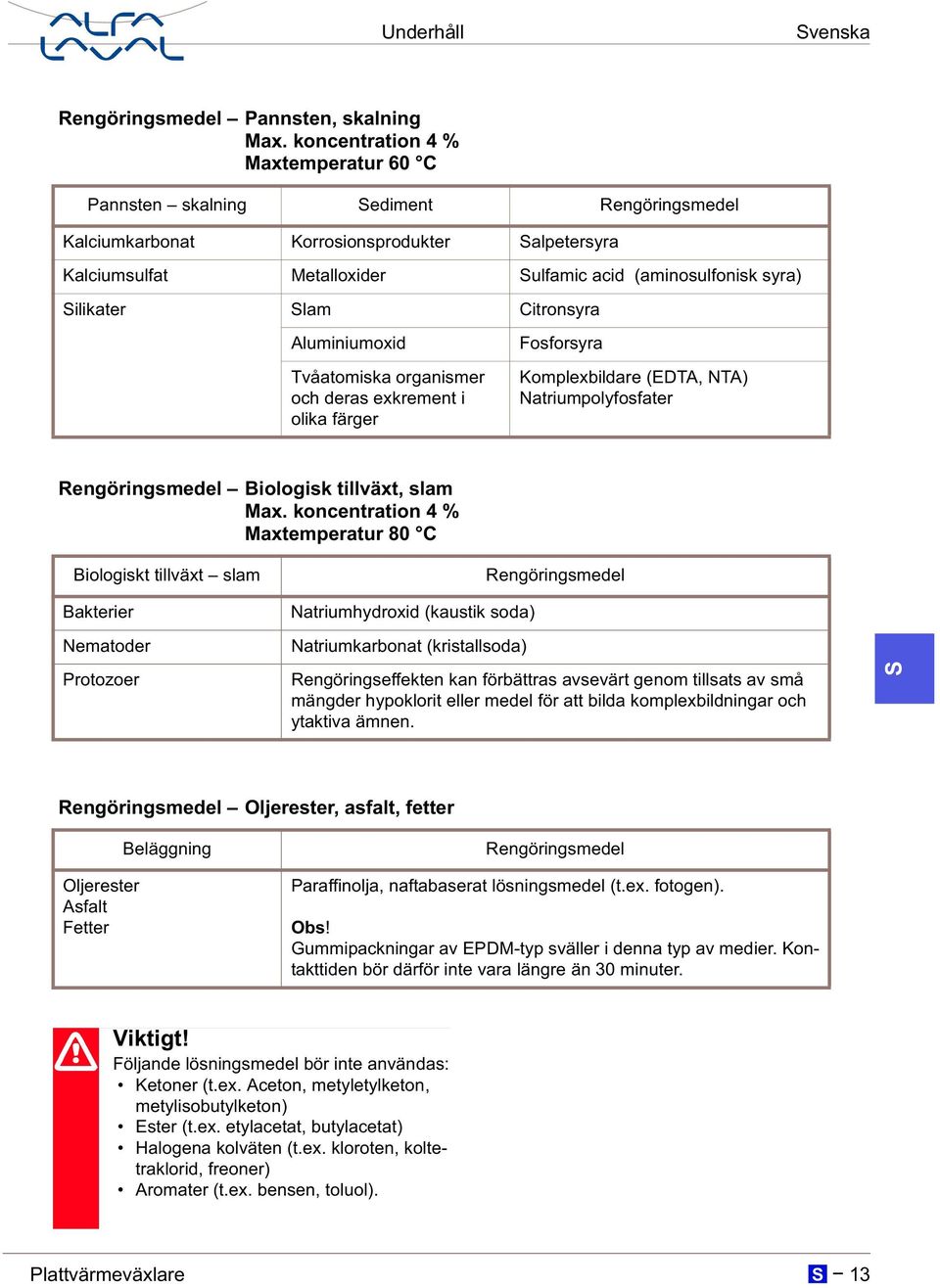

15 Underhåll venska Rengöringsmedel Pannsten, skalning Max. koncentration 4 % Maxtemperatur 60 C Pannsten skalning ediment Rengöringsmedel Kalciumkarbonat Korrosionsprodukter alpetersyra Kalciumsulfat Metalloxider ulfamic acid (aminosulfonisk syra) ilikater lam Citronsyra Aluminiumoxid Tvåatomiska organismer och deras exkrement i olika färger Fosforsyra Komplexbildare (EDTA, NTA) Natriumpolyfosfater Rengöringsmedel Biologisk tillväxt, slam Max. koncentration 4 % Maxtemperatur 80 C Biologiskt tillväxt slam Rengöringsmedel Bakterier Nematoder Protozoer Natriumhydroxid (kaustik soda) Natriumkarbonat (kristallsoda) Rengöringseffekten kan förbättras avsevärt genom tillsats av små mängder hypoklorit eller medel för att bilda komplexbildningar och ytaktiva ämnen. Rengöringsmedel Oljerester, asfalt, fetter Oljerester Asfalt Fetter Beläggning Rengöringsmedel Paraffinolja, naftabaserat lösningsmedel (t.ex. fotogen). Gummipackningar av EPDM-typ sväller i denna typ av medier. Kontakttiden bör därför inte vara längre än 30 minuter. Viktigt! Följande lösningsmedel bör inte användas: Ketoner (t.ex. Aceton, metyletylketon, metylisobutylketon) Ester (t.ex. etylacetat, butylacetat) Halogena kolväten (t.ex. kloroten, koltetraklorid, freoner) Aromater (t.ex. bensen, toluol). Plattvärmeväxlare 13

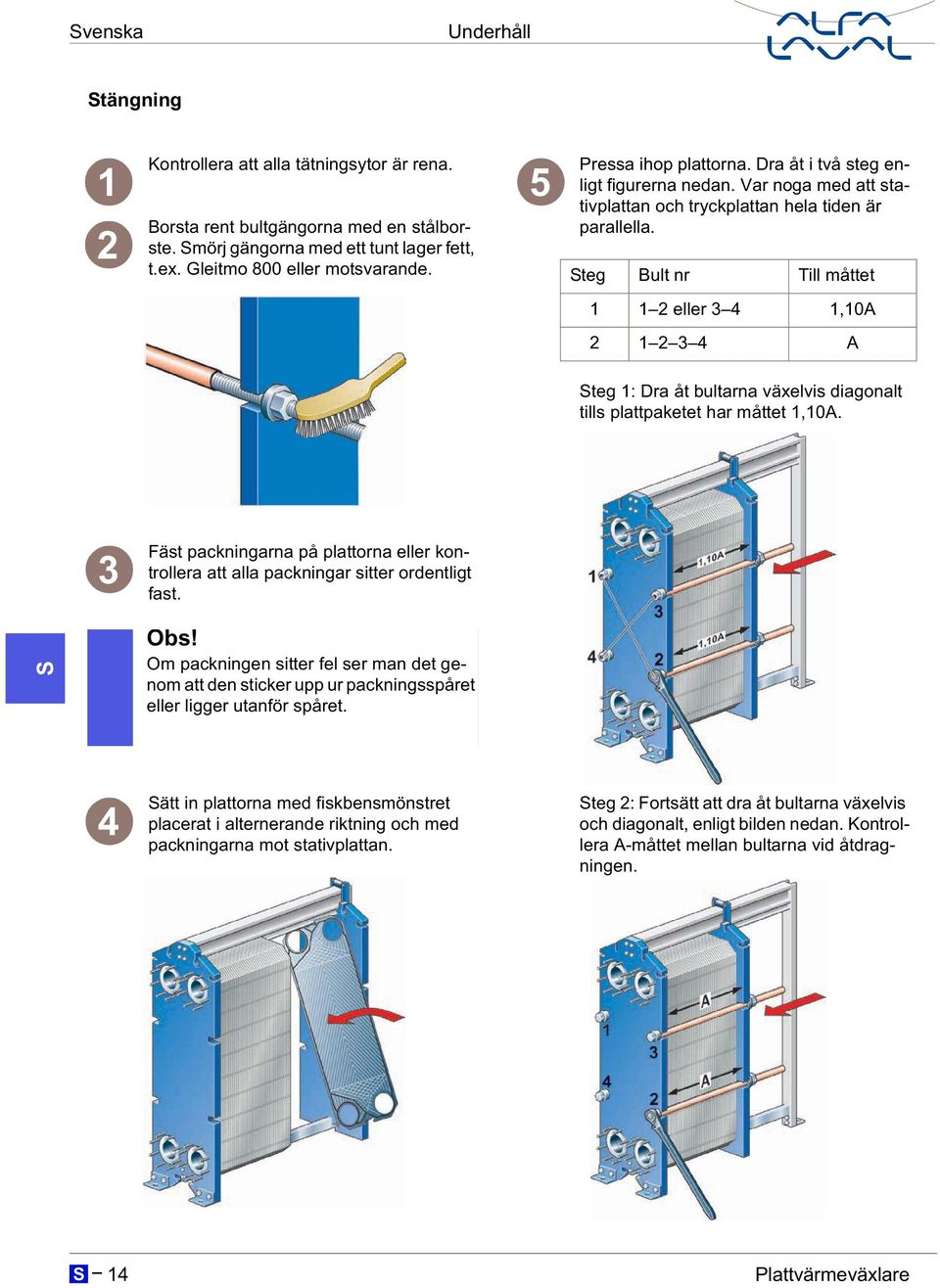

16 venska Underhåll tängning 1 2 Kontrollera att alla tätningsytor är rena. Borsta rent bultgängorna med en stålborste. mörj gängorna med ett tunt lager fett, t.ex. Gleitmo 800 eller motsvarande. 5 Pressa ihop plattorna. Dra åt i två steg enligt figurerna nedan. Var noga med att stativplattan och tryckplattan hela tiden är parallella. teg Bult nr Till måttet eller 3 4 1,10A A teg 1: Dra åt bultarna växelvis diagonalt tills plattpaketet har måttet 1,10A. 3 Fäst packningarna på plattorna eller kontrollera att alla packningar sitter ordentligt fast. Om packningen sitter fel ser man det genom att den sticker upp ur packningsspåret eller ligger utanför spåret. 4 ätt in plattorna med fiskbensmönstret placerat i alternerande riktning och med packningarna mot stativplattan. teg 2: Fortsätt att dra åt bultarna växelvis och diagonalt, enligt bilden nedan. Kontrollera A-måttet mellan bultarna vid åtdragningen. 14 Plattvärmeväxlare

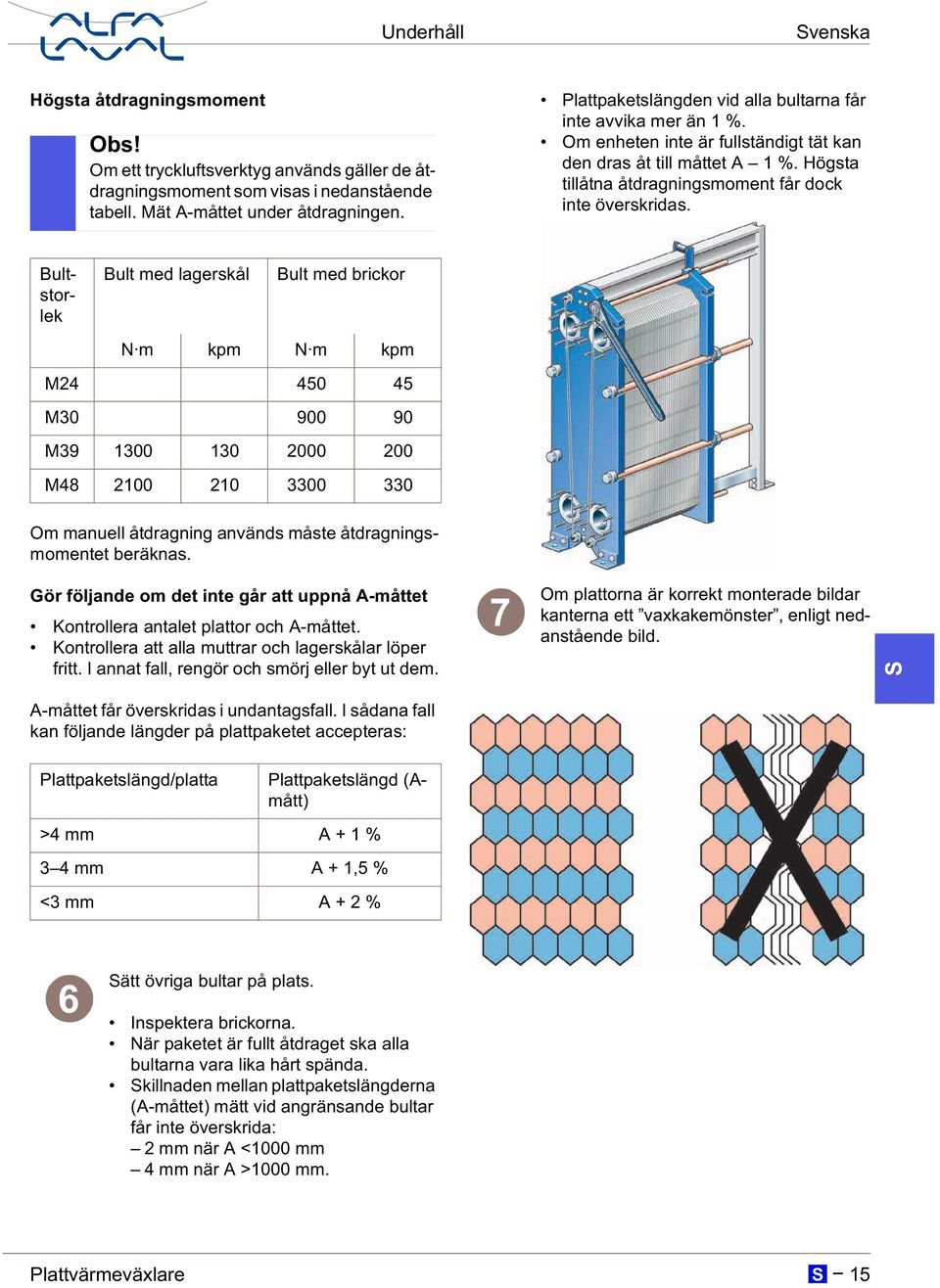

17 Underhåll venska Högsta åtdragningsmoment Om ett tryckluftsverktyg används gäller de åtdragningsmoment som visas i nedanstående tabell. Mät A-måttet under åtdragningen. Plattpaketslängden vid alla bultarna får inte avvika mer än 1 %. Om enheten inte är fullständigt tät kan den dras åt till måttet A 1 %. Högsta tillåtna åtdragningsmoment får dock inte överskridas. Bultstorlek Bult med lagerskål Bult med brickor N m kpm N m kpm M M M M Om manuell åtdragning används måste åtdragningsmomentet beräknas. Gör följande om det inte går att uppnå A-måttet Kontrollera antalet plattor och A-måttet. Kontrollera att alla muttrar och lagerskålar löper fritt. I annat fall, rengör och smörj eller byt ut dem. 7 Om plattorna är korrekt monterade bildar kanterna ett vaxkakemönster, enligt nedanstående bild. A-måttet får överskridas i undantagsfall. I sådana fall kan följande längder på plattpaketet accepteras: Plattpaketslängd/platta Plattpaketslängd (Amått) >4 mm A + 1 % 3 4 mm A + 1,5 % <3 mm A + 2 % 6 ätt övriga bultar på plats. Inspektera brickorna. När paketet är fullt åtdraget ska alla bultarna vara lika hårt spända. killnaden mellan plattpaketslängderna (A-måttet) mätt vid angränsande bultar får inte överskrida: 2 mm när A <1000 mm 4 mm när A >1000 mm. Plattvärmeväxlare 15

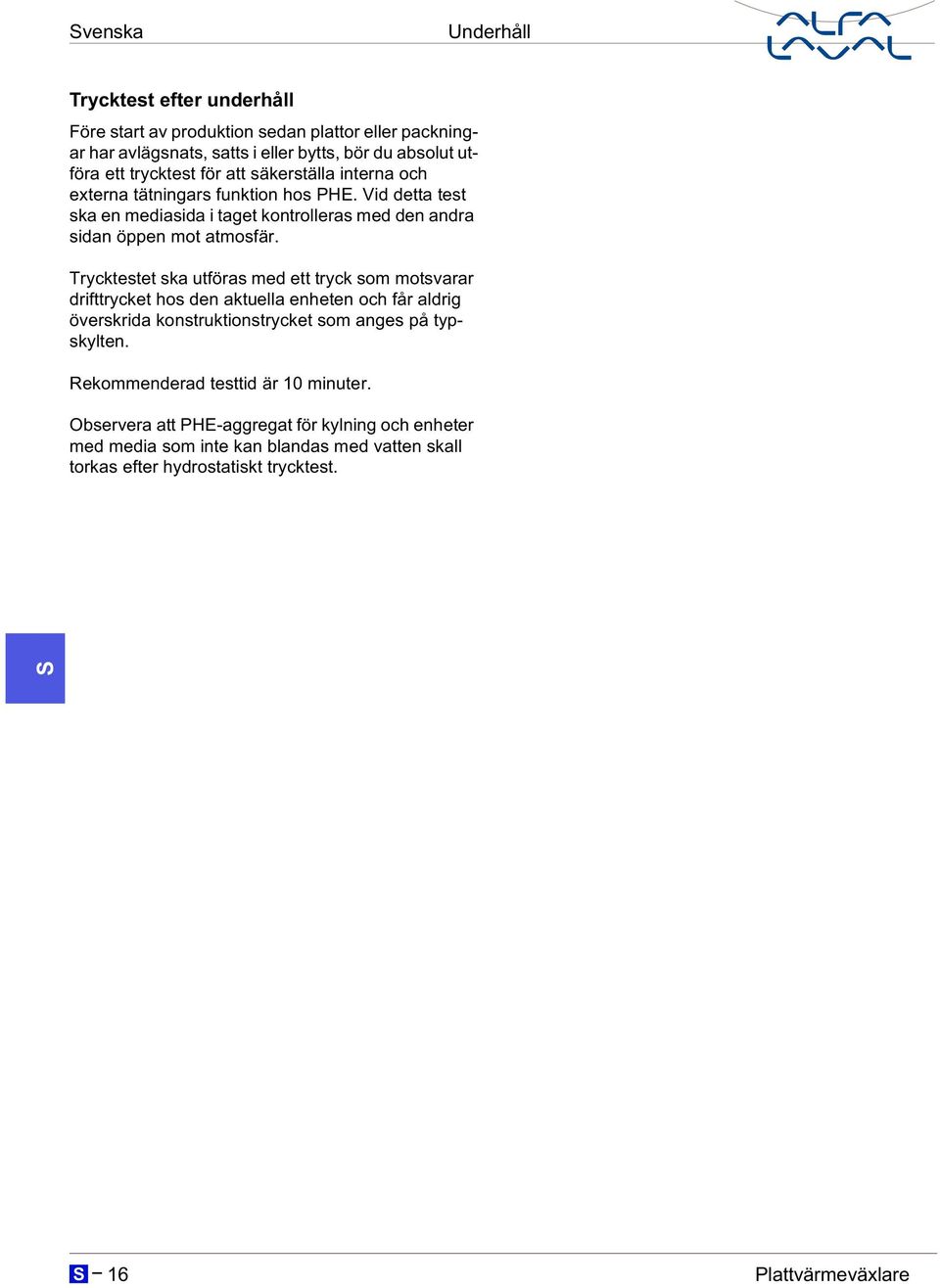

18 venska Underhåll Trycktest efter underhåll Före start av produktion sedan plattor eller packningar har avlägsnats, satts i eller bytts, bör du absolut utföra ett trycktest för att säkerställa interna och externa tätningars funktion hos PHE. Vid detta test ska en mediasida i taget kontrolleras med den andra sidan öppen mot atmosfär. Trycktestet ska utföras med ett tryck som motsvarar drifttrycket hos den aktuella enheten och får aldrig överskrida konstruktionstrycket som anges på typskylten. Rekommenderad testtid är 10 minuter. Observera att PHE-aggregat för kylning och enheter med media som inte kan blandas med vatten skall torkas efter hydrostatiskt trycktest. 16 Plattvärmeväxlare

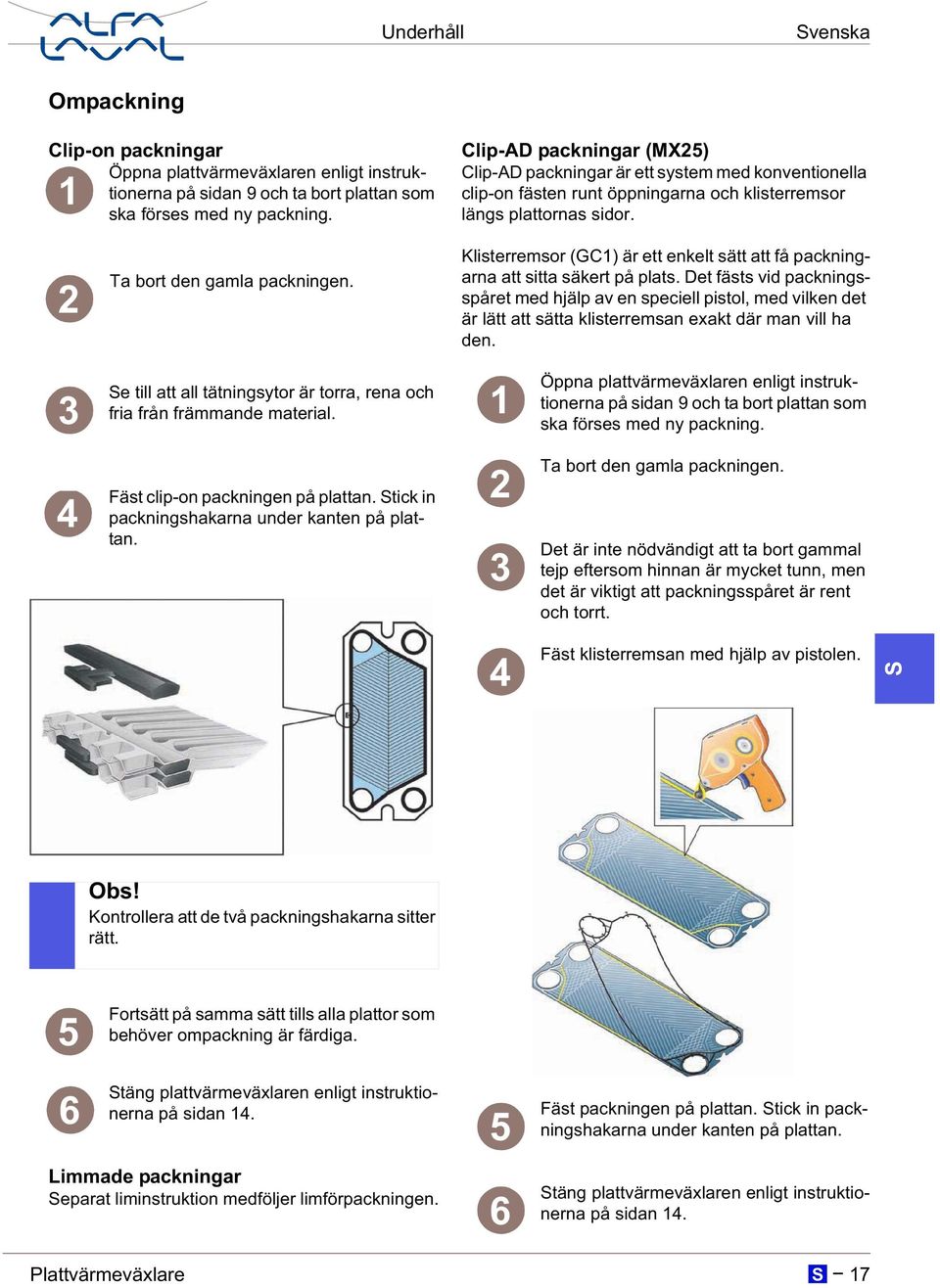

19 Underhåll venska Ompackning Clip-on packningar Öppna plattvärmeväxlaren enligt instruktionerna på sidan 9 och ta bort plattan som 1 ska förses med ny packning. Clip-AD packningar (MX25) Clip-AD packningar är ett system med konventionella clip-on fästen runt öppningarna och klisterremsor längs plattornas sidor. 2 Ta bort den gamla packningen. Klisterremsor (GC1) är ett enkelt sätt att få packningarna att sitta säkert på plats. Det fästs vid packningsspåret med hjälp av en speciell pistol, med vilken det är lätt att sätta klisterremsan exakt där man vill ha den. 3 e till att all tätningsytor är torra, rena och fria från främmande material. 1 Öppna plattvärmeväxlaren enligt instruktionerna på sidan 9 och ta bort plattan som ska förses med ny packning. 4 Fäst clip-on packningen på plattan. tick in packningshakarna under kanten på plattan. 2 3 Ta bort den gamla packningen. Det är inte nödvändigt att ta bort gammal tejp eftersom hinnan är mycket tunn, men det är viktigt att packningsspåret är rent och torrt. 4 Fäst klisterremsan med hjälp av pistolen. Kontrollera att de två packningshakarna sitter rätt. 5 Fortsätt på samma sätt tills alla plattor som behöver ompackning är färdiga. 6 täng plattvärmeväxlaren enligt instruktionerna på sidan 14. Limmade packningar eparat liminstruktion medföljer limförpackningen. 5 6 Fäst packningen på plattan. tick in packningshakarna under kanten på plattan. täng plattvärmeväxlaren enligt instruktionerna på sidan 14. Plattvärmeväxlare 17
