1 Monterings och driftsanvisning Kondenserande gaspanna Logano Plus SB735 Version JMA Vi förbehåller oss rätten till ändringar till följd av tekniska förbättringar 1
2 Produkten uppfyller de grundläggande krav som är gällande enligt EU:s regler: 90/396/EÖF Gaspanneregler Standard: EN 677, EN 303-1, EN /42/EÖF Rådets regler om krav till verkningsgrad 73/23/EÖF Regler för lågspänning 89/336/EÖF EMC-regler 97/23/EF Rådets regler om tryckbärande utrustning Överensbestämmelsen är bekräftad. De relevanta dokumenten och överensstämmelsedeklarationen sparas av tillverkaren. Om denna bruksanvisning Bruksanvisningen innehåller viktiga upplysningar om säker och korrekt montering, idrifttagning och underhåll av gaspannan Logano plus SB735. Monterings- och underhållsanvisningen vänder sig till fackmannen, som p g a sin utbildning och erfarenhet har kunskap om pannanläggningar och gasinstallationer. I den här dokumentationen nämns bl a tillbehör som du kan använda till att utöka Logano plus SB735 med. Följ de tillhörande bruksanvisningarna vid montering av tillbehör. Vi förbehåller oss rätten till tekniska ändringar! När produkten är under utveckling, kan det förekomma mindre avvikelser i illustrationer, funktionsteg och tekniska data. Uppdatering av dokumentationen Har du förslag till förbättringar, eller har du konstaterat felaktigheter, är du välkommen att kontakta oss. 2
3 1 Generellt Standard, föreskrifter och regler Täthetstest 5 2 Medföljande delar 6 3 Teknisk data, mått, anslutningar 7 4 Uppställning 8 5 Ljuddämpande sockel 9 6 Montering Montering av värmeskydd och beklädnad Förpackning A Förpackning B Montering av instrumentpanel och dykficka Brännardörr och brännare Beklädnad Märkesskylt Förpackning C Rökgassystem Neutraliseringsbox (tillbehör beställs separat) 22 7 Idrifttagning 23 8 Underhåll Generellt Rengöring av pannan 25 9 Checklista pannan med neutralisering Överensstämmelseförklaring 31 3
4 1 Generellt 1.1 Standard, föreskrifter och regler Vid montering och drift av anläggningen ska de tekniska reglerna samt de gällande nationella bestämmelserna följas. EXPLOSIONSFARA på grund av lättantända gaser.se till, att monteringen, gas- och rökgastanslutningen, den första VARNING! idriftagningen, elanslutningen samt service och reparationsarbete utförs av en VVS-firma. Se till, att arbete på gasförande delar endast utförs av en auktoriserad VVS-firma. Buderus värmepanna SB735 passar till fläktgasbrännare enligt EN 676. Till pannan >350 kw ska det monteras en flödesvakt, följ tillverkarens dokumentation vid montering och underhåll! Om den förberedda anslutningen ( fig. 1, sida 7) inte används till montering av en flödesvakt SYR (Buderus-tillbehör), ska anslutningen stängas med en plugg. För att undgå förorening i pannan rekommenderas att montera ett smutsfilter på uppställningsplatsen! 4
5 1.2 Täthetstest Utför en täthetstest. Provtrycket rättar sig efter det tryck, som finns i värmeanläggningen och ger 1,3 x detta tryck, dog min. 1 bar. ANVISNING TILL Pannans förhållningsregler: Angivelserna på pannans typskylt är bestämmande och ska följas. Max framledningstemperatur:..120 o C Tillåtet samlat övertryck:...5,5 bar Maximal tidskonstant vid: Temperaturregulator:.40 s Säkerhetstemperaturbegränsning...40 s Bränsle Flytande gas eller naturgas. Följ gasleverantörens upplysningar! LIVSFARA VARNING! på grund av förgiftning vid utsipprande rökgas. Led rökgaserna ut i det fria via rökrören eller skorstenen. Använd godkända, fukt tåliga rökrör eller skorstenar. Få kontrollerat, om rökgassystemet är avpassat till pannan, innan anläggningen sätts i drift. Pannan får endast sättas i drift efter att sotaren godkänt anläggningen. Kontrollera att rökgastanslutningen är tät. Anvisningarna på pannans typskylt gäller och ska följas. 5
6 2 Medföljande delar - Panna, packat på pall - Anlslutningsrör till flödesvakt (fastbundet på pannan). - Teknisk dokumentation (fastsatt på pannan) - Plastvattenlås i PE-påse (fastsatt på pannan). - Pannbeklädnad med tillbehörspåse (i träemballage och 2 papperskassar. Monteringsmaterialet ligger i förpackning A). - Värmeskydd ligger i två säckar. - Till pannstorleken 1200 medföljer en ljuddämpande sockel. - Instrumentpanel med ledningsdiagram och underhållsanvisning till elektronisk pann- och värmekretsreglering (packat i pappkass). - Neutraliseringsenheten (packad i pappkass; tillbehör beställs separat). Beroende på panntypen är det möjligt, att några av delarna i standardtillbehöret inte behövs. 6
7 3 Tekniska data, mått, anslutningar Logano Plus SB735 Fig. 1 Dimensioner och anslutningar Förklaring till Fig. 1 VK Framledning, panna VSL Framledning, säkerhetsrör RK1 Returledning, panna AKO Kondensutlopp RK2 Returledning, panna EK Kalltvattenledning H1 Instrumentpanel Logamatic 4200/4300=H+240 EL Tömning WMS Flödesvakt M Mätställe (dykficka) Pannstorlek Nominell kapacitet kw Längd L mm Längd L K mm Höjd H mm * Bredd B mm Inv. rökgasutgång-ø AA mm Höjd H AA mm Vikt ca kg Pannframledning VK DN pannreturledning NT RK 1 DN pannreturledning RK 2 DN Säkerhetsframledning VSL DN Tömning EK/EL R 1 1½ 1½ * Med ljuddämpande sockel. 7
8 3 Uppställning Det är en fördel, att det finns ett avlopp i närheten av uppställningsplatsen. Pannan bör ställas på ett ca 5-10 högt fundament. Uppställningsplatsen ska vara jämn och vågrätt. Vid uppställning av pannan rekommenderar vi, att det angivna avståndet till väggarna för montering och underhåll följs (fig. 2). Pannstorlek Om instrumentpanelen sitter på sidan (vänster eller höger) bör minsta avståndet 800 mm inte underderskridas. L [mm] BK [mm] A [mm] 2500 (1100)* 2500 (1100)* 2500 (1100)* fig. 2 Uppställningsmått för gasvärmepannor i serien SB735 (mått i mm, värdena i parentes är minsta avståndet) 1) När instrumentpanelhållaren sitter på sidan. Tab. 1 Pannstorlekar * Observera brännarens mått vid SB735 ANVISNING TILL Till pannstorleken 1200 ska den medföljande ljuddämpande sockeln användas. 8
9 5 Ljuddämpande socklar Lägg den långa längdisoleringsbygeln (fig. 3, pos. 4) främst och den korta bygeln (fig. 3, pos. 3) bakerst under U-profilsskenan (fig. 3, pos. 2). Lägg det två skenorna, som den ljuddämpande sockeln består av, på golvet på uppställningsplatsen, med det avståndet som det framgår i nedanstående tabell 2. Fundamentet, som den ljuddämpande sockeln läggs på, ska täckas med finputs med en lätt stigning bakåt och tåla ±1 mm pr. 1 m. Det säkrar en jämn belastning av längdisoleringsbygeln och en bra ventilation under pannan. Ställ pannan på sockeln, och rätta in den. Pannfundamentet ska vara parallell med pannbaksidan. Anslagsplattorna (fig. 3, pos. 1) ska ligga an mot U-skenan på pannan. Fig. 3 Pos. 1: Pos. 2: Pos. 3: Pos. 4: Ljuddämpande sockel Anslagsplatta U-profilsskena Kort längdisoleringsbygel Lång längdisoleringsbygel Pannserie SB735 Pannstorlek [kw] Längd F [mm] Avstånd C [mm] ) ) ) Tab. 2 Sockelns mått 1) Leveransomfång 2) Tillbehör 9
10 6 Montering ANVISNING TILL Monteringsordningsföljd: 1. Värmeskydd/förpackning A 2. Förpackning B 3. Förpackning C Bortsett från vid montering av den främre isoleringsmattan ska pannan vara stängd med brännardörren, så pannan i rostfritt stål inte skadas vid eventuellt svets- eller sliparbete. 6.1 Montering av värmeskydd och beklädning Textilväven ska alltid vändas utåt på isoleringsmatten. Skruva fast flödesvakten ovanpå (fig. 4). Lägg på isoleringsmattan på pannkroppen, så att inskärningarna ligger över travershållarna (fig. 5, pos. 1). Fig. 4 WMS M VK VSL RK2 RK1 AA AKO EK EL Tillslutningar vattensäkring dykrör (framledning) framledning, panna framledning, säkerhetsrör returledning, panna returledning, panna rökgasutgång kondensutledning kallvattensingång tömning Vid 790 kw panna ska det smala isoleringsmattan sättas på baktill; observera utskärningen till tömningen. Observera utskärningarna till flödesvakt och travershållare (fig. 7, pos )! Lägg det främre isoleringsmattan med utskärningen över travershållaren. Placera isoleringsmåtten under pannan (fig. 5). Fig. 5 Värmeskydd 10

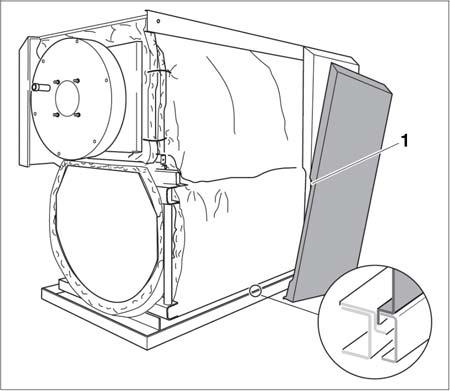

11 Lägg isoleringsmattan runt om pannan, så att de överlappar på sidan, och fastgör dem med 8 klämmor. Skruva av 4 sexkantskruvar (fig. 6, pos. 1) till höger på brännardörren (fig. 7, pos. 2) och 4 sexkantskruvar till vänster. FÖRSIKTIG! FARA FÖR PERSONSKADA på grund av fallande delar. Se till, att hängslebultarna (fig. 21 pos. 1) sitter på brännardörren innan du öppnar den. Hålen (fig. 6, pos. 2) på brännardörren (2 till vänster och 2 till höger) är beräknat till kroken på kranen eller annat lyftdon för att t ex avmontera dörren komplett. Öppna brännardörren (fig. 7, pos. 2) Lägg isoleringsmåtten med den runda utskärningen (fig. 7, pos. 3) med den breda kanten uppåt på pannans framsida, och sätt fast den med 4 klämmor (2 till vänster, 2 till höger) på det omllindade värmeskyddet. FÖRSIKTIG! Se till vid hängselbulten, att den breda kanten är ovanför! Stäng brännardörren, och skruva fast den igen med 8 sexkantskruvar. Lägg den smala isoleringsmattan (fig. 7, pos. 4) med kacheringen framför och ovanför svängdörren. Lägg den smala isoleringsmattan (fig. 7, pos. 4) till svängdörren runt svängdörren från sidan och nedåt och sätt fast den med 2 klämmor. ANVISNING TILL Observera utskärningarna till hängselbeslagen! Lägg värmeskyddet mot pannans baksida (fig. 8, pos. 2), så utskärningarna passar, och sätt fast den med 6 klämmor (fig. 8, pos. 1, 3 till vänster och 3 till höger) till det omvirade värmeskyddet (fig. 8, pos. 3). Fig. 6 Fig. 7 Fig. 8 Skruvar till öppning av brännardörren Värmeskydd på brännardörren Värmeskydd på baksidan 11
12 6.2 Förpackning A Sätt i den främre skenan (trapetsformad utskärning nedåt) i vingmuttrarna med de två hålen ovanför, och skruva fast den med en mutter (fig. 9). Sätt i den bakre skenan (trapetsformad utskärning nedåt) i vingmuttrarna med de två hålen ovanför, och skruva fast den med en mutter (fig. 9). Kanterna på skenorna ska vändas utåt (fig. 9). Skjut in isoleringsmattan från brännardörren (fig. 7, pos. 3) och baksidan (fig. 8, pos. 2) in i de översta kanterna på den främre och den bakersta skenan. Skruva två M8 x 80 skruvar (fig. 10, pos. 3) lite ner i den mittersta skenan (fig. 10, pos. 1) ovanifrån. Sätt fast den mittersta skenan (fig. 10 pos. 2) med två skruvar, två skivor och två muttrar i hållaren. Se till, att utbuktning på den mittersta skenan (fig. 10, pos. 1) vänds framåt. Sätt fast de mittersta skenorna löst framför (fig. 9, pos. 1) till höger och vänster med två skruvar och två skivor. Fig. 9 Skenor Sätt bara fast den mittersta skenan (fig. 9, pos. 1) löst först. Skenorna ska skruvas fast först när de är justerade och skruvade samman med den främre sidoväggen. Sätt fast kabelsäkringen i skenan i brännardörrens gångjärn och lägg i kabeln. Skruva fast kabelsäkringen med två skruvar (fig. 10, pos. 3). Fig. 10 Kabelsäkring Pos. 1: Mittersta skenan Pos. 2: Hållare Pos. 3: Skruvar M8 x 80 Pos. 4: Kabelsäkring Pos. 5: Skruvposition i de mittersta skenorna vid 790 kw och 970 kw panna Pos. 6: Skruvposition i de mittersta skenorna vid 1200 kw panna 12
13 Sidoskenorna består av två delar och ska förmonteras. Sätt ihop de två skenornas delar med två skruvar och två muttrar (fig. 11). Häkta fast den första sidoskenan (fig. 12, pos. 1) på utsparningen på den främre, mittersta och bakersta skenan med U-kanten. Skenan skruvas i det runda hålet först och i det avlånga baktill med en plattskruv på varje ställe (fig. 12). Häkta fast den andra sidoskenan (fig. 12, pos. 3) på utsparningen på främre, mittersta och bakersta skenan med U-kanten. Skenan skruvas i det runda hålet först och i det avlånga baktill med en plattskruv på varje ställe (fig. 12). Justera den mittersta skenan vågrätt. Fig. 11 Sidoskenor Fig. 12 Pos. 1: Pos. 2: Pos. 3: Fastskruvning av skenor Sidoskenor Mittersta skenor Sidoskenor 13
14 Fig. 13 Skenorna nertill (sett ovanifrån) Skruva fast den främre skenan nertill (pos. 3) på pannan (pos. 6) med två skruvar (pos. e). Skruva fast den bakre skenan nertill (pos. 1) på pannan (pos. 6) med två skruvar (pos. f). Skruva avståndsplattor till vänster och höger (pos. 5) på den nedersta skenan (pos. 7) med resp. tre skruvar och tre muttrar (pos. g). Vid storlekarna 790 kw och 970 kw ska hålen pos. a användas. Vid storleken 1200 kw ska hålen pos. b användas. De blå sockelsidopanelerna (pos. 2) består av två delar och ska förmonteras (pos. d: Skruvposition för 790 kw och pos. c: Skruv-position för pannstorleken 970 kw och 1200 kw). Häkta på de två sockelpaneldelarna i mitten på hållaren, justera dem vågrätt, och sätt ihop dem med två skruvar. Skruva fast sockelpanelen till vänster och höger (pos. 2) på skenan fram och bak (pos. 1 och 3) med en skruv på vart ställe (pos. h). Skruva fast den blå sockelpanelen (pos. 4) framtill på sockelpanelerna till vänster och höger (pos. 2) med två skruvar på vart ställe (pos. i). Pos. 1: Pos. 2: Pos. 3: Pos. 4: Pos. 5: Pos. 6: Pos. 7: Pos. a: Pos. b: Pos. c: Pos. d: Pos. e: Pos. f: Pos. g: Pos. h: Pos. i: Bakre skenan Sockelsidopaneler Främre skenan Främre sockelpanel Avståndsplatta Pannkropp Skenan nertill på pannan Skruvarnas positioner på avståndsplattorna till 790 kw och 970 kw (sett ovanifrån) Skruvarnas positioner på avståndsplattorna till 1200 kw (sett ovanifrån) Skruvarnas positioner på de blå sockelsidopanelerna till 970 kw och 1200 kw (sett från sidan) Skruvarnas positioner på de blå sockelsidopanelerna SB790 (sett från sidan) Skruvarnas positioner på den främre skenan nertill (sett ovanifrån) Skruvarnas positioner på den bakre skenan nertill (sett ovanifrån) Skruvarnas och muttrarnas positioner på avståndsplattorna (sett ovanifrån) Skruvarnas positioner på sockelpanelerna sett ovanifrån och från sidan) Skruvarnas positioner på den blå sockelpanelen (sett ovanifrån och från sidan) 14
15 Sätt på de bakre och de mittersta sidoväggarna på nederdelen med avfasningen mellan sockelpanelen och avståndsplattan (fig. 14). Observera utsparningen (fig. 14, pos. 1) på sidoväggarna: - Bakre sidoväggen, en utsparning (mot den mittersta sidoväggen). - Mittersta sidovägg, två utsparningar. - Främre sidoväggen, en utsparning (mot den mittersta sidoväggen). Lyft sidoväggarna, och häkta fast dem på sidoskenorna med avfasningen (fig. 15). Skjut sidoväggarna bakåt. Pressa ändarna av isoleringsmattan in bakom sidoväggsavfasningen. Lägg brännarkabeln i genomgången (fig. 15, pos. 3) i de små sidodelarna (fig. 15, pos. 4). Sätt på de små sidodelarna (fig. 15, pos. 4) på sidan och nedanför. Skruva den främre sidoväggen på den mittersta skenan med en plåtskruv (fig. 15, pos. 2), och skruva fast de mittersta skenorna. Skruva på de små sidodelarna (fig. 15, pos. 4) framifrån med två plåtskruvar på varje(fig. 15, pos. 1). Justera sidoväggens position med skruvarna (fig. 12, pos. 4 på sida 13). Fig. 14 Montering av sidoväggens nederdelar Ta av de små sidodelarna, innan svängdörren ppnas. Fig. 15 Pos. 1: Pos. 2: Pos. 3: Pos. 4: Montering av sidoväggens nederdelar Plåtskruvar till den lilla sidodelen Plåtskruvarna till den främre sidoväggen Genomgång till brännarkabel Lilla sidodelen 15
16 6.3 Förpackning B Lägg den främre pannkåpan (fig. 16, pos. 1) uppe på sidoväggavfasningen, och dra den framåt, tills tapparna i höger och vänster sida griper i slitsarna. Skruva fast den främre pannkåpan i sidoskenorna genom hålen i pannkåpan och i sidoväggsavfasningen med två plåtskruvar (fig. 16, pos. 2). Fig. 16 Montering av främre pannkåpa 16
17 6.4 Montering av instrumentpanel och dykficka Instrumentpanelen sätts fast i den främre pannkåpan med att fixera de fyra tappar i de fyra borrhålen. Logano Plus SB735 Instrumentpanel Logamatic 4311/4312/4211/4212 Skruva av de två plåtskruvarna av ovanifrån på plastkåpan, och tag av kåpan (fig. 17). För kapillärrörledningarna genom kabelgenomgången, och rulla ut dem i önskad längd. Sätt på instrumentpanelen, så att fästkrokarna föres in i de ovala hålen, dra instrumentpanelen framåt, och vippa den därefter bakåt, tills de två elastiska krokarna till höger och vänster griper (pil fig. 17). Skruva fast instrumentpanelens sockel invändigt till höger och vänster i kabelgenomgången på den främre pannkåpan med två plåtskruvar. Vid behov kan utbrytningsdelen i bakväggsdelen brytas eller skäras ut (fig. 18). Genomför el-anslutningen enligt strömschemat. Sätt kabelspännbanden med anslutningskabel i spännbandsramen, och fixera kabeln med att fälla fliken över (fig. 18). Sätt i de två nedersta krokarna till höger och vänster på bakväggsdelen med slitsen i överkanten av spännbandsramen (fig. 18). Tryck in de två översta elastiska fästkrokarna (pil på fig. 18) lite itaget, och lägg i bakväggsdelen så att det två krokarna i griper. Sätt på plastkåpan, och skruva fast den med två plåtskruvar (fig. 17). Se till för att kabel- och kapillärrörföringen blir utförd ordentligt! Genomför en fast nätanslutning enligt EN ! Följ de lokala föreskrifterna! Fig. 17 Fig. 18 Montering av instrumentpanel Montering av kabelspännband 17
18 För kapillärrören med givaren till dykfickan (fig. 19). För in givaren i dykfickan till botten (mätställe M, se sida 7 på fig. 1) (fig. 19). Fig. 19 Givare till dykficka Plastspiralen (fig. 20, pos. 2), som håller givarna samman, trycks automatiskt tillbaka vid införningen. För att försäkra att där är kontakt mellan dykfickan (fig. 20, pos. 3) och givarna och att temperaturen därmed överförs säkert, ska utjämningsfjädrarna (fig. 20, pos. 1) mellan givarna vara intryckta. Tryck fast givarsäkringen (fig. 20, pos 4)på dykfickans huvud från sidan eller ovanifrån. Fig. 20 Pos. 1: Pos. 2: Pos. 3: Pos. 4: Kapillärrör med givare och dykficka Utjämningsfjäderr Plastspiral Dykficka Givarsäkring 18
19 6.5 Brännardörr och brännare Brännardörren kan monteras vänster- eller högerhängd. VARNING! FARA FÖR PERSONSKADA på grund av fallande delar. Dörrupphängningen får endast ändras, när dörren är stängd och fast skruvad. Hålen (fig. 21, pos. 2) på brännardörren (två till vänster och två till höger) är avsedda förl krokarna på kranen eller lyftanordningen för att t ex avmontera av dörren komplett. Tryck ut hängslebultarna (fig. 21, pos. 1) nerifrån och upp. Sätt i underläggsskivan och de två hängslebultarna på motsatt sida (fig. 21). Glöm ej underläggsskivan! Följ brännartillverkarens monteringsinstruktion vid montering av brännaren! Beroende på brännarfabrikat eller brännartyp ska den tillfälliga brännarplattan användas eller ändras (extrautrustning, borrad brännarplatta). Mellanrummet mellan brännareröret (fig. 22, pos. 2) och värmeskyddet (fig. 22, pos. 1) ska tätas på uppställnings-ställetmed de medföljande isolerings-ringarna (fig. 22, pos. 3) Fig. 21 Fig. 22 Pos. 1: Pos. 2: Pos. 3: Brännardörr Montering av brännare Värmeskydd Brännardörr Isoleringsring 19
20 6.6 Beklädnad Lägg pannkåpedelarna löst på höger och vänster sidovägg med avfasningen framåt som det visas på fig. 23. Skjut pannkåpadelarna framåt. Den tredje kåpdelen (fig. 23, pos. 3) har utskärning till flödesvakten. Pannstorlek Del Del Del Del Del Tab. 3 Måtten på pannkåpedelarna från fig. 23, pos. 1 till 5 (alla mått i mm) Justera den mittersta skenan, och skruva fast den. Lägg in värmeskyddet i den nedersta förväggen (fig. 24, pos. 1). Häkta den nedersta förväggen med de 4 vinklade krokarna i jacken på sidoväggskanten (fig. 24). Sätt de vinklade hållarna på den översta förväggen (fig. 24, pos. 2) in i jacken på den nedersta förväggsavfasningen, och häkta dem på kanten på den främre pannkåpan. Om förväggen är svår att få på, ska den mittersta skenan justeras igen. Fig. 23 Fig. 24 Kåpdelar Täckplattor 20
21 Häkta den översta (fig. 25, pos. 3) och den nedersta paneldelen (fig. 25, pos. 2 på förväggsdelarna med hjälp av krokarna. Sätt fast produktskylten panelen längst upp. 6.7 Märkesskylt Montera märkesskylten (fig. 25, pos. 1) på höger eller vänster sidovägg beroende på förhållandet på platsen. 6.8 Förpackning C Bakväggen består av 7 delar (fig. 26). Skruva den nedersta bakväggsdelen (fig. 26, pos. 1) I sidoväggskanten med två plåtskruvar till vänster och två plåtskruvar till höger. Skruva den mittersta lilla bakväggsdelen (fig. 26, pos. 6) på den bakre bakväggsdelen (fig. 26, pos. 1) med kanten inåt med två plåtskruvar. Sätt i den mittersta bakväggsdelen (fig. 26, pos. 2) med Z-kanten bak på den mittersta bakväggsdelen, lägg den mot sidoväggskanten, och skruva samman dem med hhv. två plåtskruvar i höger och vänster sida. Sätt i den översta bakväggsdelen (fig. 26, pos. 3) med Z-kanten bak på den mittersta bakväggsdelen, lägg an den mot sidoväggskanten, och skruva samman dem med resp. två plåtskruvar i höger och vänster sida. Häkta fast den översta lilla bakväggsdelen (fig. 26, pos. 4) i hållarna i den översta bakväggsdelen, och skruva samman delarna med en plåtskruv. Skruva en eller två kabelhållare (fig. 26, pos. 5) eller en kabelkanal på den översta bakväggsdelen. Skruva fast vänster och höger förseglingsplattor (fig. 26, pos. 7) i sidoväggen med två plåtskruvar på var sida. Fig. 25 Fig. 26 Pos. 1: Pos. 2: Pos. 3: Pos. 4: Pos. 5: Pos. 6: Pos. 7: Montering av paneldelarna Montering av bakväggsdelar Nedersta bakväggsdelen Mittersta bakväggsdelen Övre bakväggsdelen Övre lilla bakväggsdelen Kabelhållare Mittersta lilla bakväggsdelen Vänster och höger förseglingsplatta 21
22 6.9 Rökgassystem Rökgaserna ska via rökrör och skorstenar ledas ut i fria luften. Det ska användas godkända, fuktresistenta rökrör och skorstenar. Kontrollera innan anläggningen sätts i drift, om rökgassystemet är avstämt till pannan. Kontrollera att anslutningen till rökgasen är tät (extrautrustning: tätningsmanschett). Följ monteringsanvisningen från i tillverkaren av rökgassystemet! 6.10 Neutraliseringsenhet (tillbehör beställs separat) Läs den separata bruksanvisningen mht. montering och underhåll av neutraliseringsenheten (leveransomfång, neutraliseringsenhet). Sätt på medföljande vattenlåset på rörstosen på rökboxen, och skruva fast omloppsmuttern på vattenlåset. Anslut avloppsslangen till anslutningsstycket (fig. 27, pos. 1) på kondensutloppet (vattenlåset) (fig. 27, pos. 2) med ett spändband. Såga av T- stycket på vattenlåset, om det används HT-rör Ø 40. Generellt bör kondensen gå in i pannan via rökröret. Om det inte är möjligt, får endast T-stycken av rostfritt stål eller plast användas i den separata slangledningen. Vid keramiska rökgassystem ska det monteras ett smutsfilter (smutsuppsamlare). Fig. 27 Pos. 1: Pos. 2: Pos. 3: Kondensavlopp Anslutning till avloppsslang Vattenlås Renslucka 22
23 7 Idrifttagning LIVSFARA VARNING! på grund av utsipprande rökgas. När pannan eller neutraliseringsenheten tas i drift, ska det hällas ca 10 liter vatten i rökboxens inspektionsöppning (fig. 27, pos. 4), för fylla neutraliserings-behållaren, så att det inte strömmar ut rökgas ur pannans vattenlås. PANNSKADOR på grund av korrosion och smuts. FÖRSIKTIG! Det är mycket viktigt att skölja igenom hela anläggningen, innan den fylls på med vatten. För att undgå kalkstenbildning och korrosion ska vattnets kvalitet kontrolleras noga vid påfyllning och efterfyllning. Följ monteringsansvisningarna till neutraliseringsenheten! Vid idrifttagningen ska bruksanvis-ningarna till pannan, brännaren, vattensäkringen och den elektroniska värmekretsregleringen följas. Användaren ska vid övertagandet av anläggningen informeras om dess funktion och underhåll, och den tekniska dokumentationen ska över-lämnas. Användaren ska uppmärksammas på de särskilda regler som gäller vid underhåll, och rekommenderas att ingå ett service avtal. 23
24 8 Underhåll 8.1 Generellt LIVSFARA på grund av felaktigt underhåll. VARNING! Underhållsarbete på gasförande delar måste utföras av en auktoriserad VVS-firma. Användaren är skyldig att se till att det sker regelmässigt underhåll och rengöring av anläggningen. En gång om året ska det utföras underhåll på hela anläggningen inklusive neutraliseringsenheten. Vi rekommenderar, att användaren teknar ett serviceavatal. Utförandet av underhållsåtgärder-na ska bekräftas på checklistan. Följ tillverkarens anvisningar vid underhåll av brännaren! 24
25 8.2 Rengöring av pannan PANNSKADOR på grund av felaktiga rengöringsverktyg. FÖRSIKTIG! Använd Buderus borstar till rengöring. LIVSFARA på grund av elektrisk ström. VARNING! Stäng av strömmen till anläggningen när det ska rengöras! För rengöring med vatten rekommenderas en högtryckstvätt. Lös smuts från rengöringen får inte komma in i neutraliseringsenheten. Kondensutloppet AKO får inte slammas igen vid rengöringen, se fig. 27, pos. 2 på sida
26 Kontrollera och rengör eventuellt rökboxen och kondensutloppet genom rensluckan(fig. 27, pos. 3 på sida 22). Ta av den översta (fig. 28, pos. 4) och den nedersta paneldelen (fig. 28, pos. 1). Tag av den översta pannkåpan till vänster och höger (fig. 28, pos. 3 och 5). Tag av den nedersta pannkåpan (fig. 28, pos. 2). Tag av sidoväggsdelen till vänster och höger (fig. 28, pos. 6). FARA FÖR PERSONSKADOR FÖRSIKTIG! på grund av nedfallande delar. Se till, att hängslebultarna (fig. 21, pos. 1) sitter på brännardörren och på svängdörren, när du öppnar dörrarna. Fig. 28 Avmontering av kåpa fram Lösgör skruvarna på svängdörren (fig. 29, pos. 1), och vrid upp svängdörren. Skruva av sexkantsskruvarna på panndörren (fig. 29, pos. 2), och öppna panndörren. Rengör brännkammare och tuberna. Borsta igenom värmeplattorna (fig. 30). Vid rengöring av tuberna ska hela borstdelen föras till botten av röret, innan rensborstarna dras ut. Fig. 29 Öppnande av panndörren 26
27 Ta bort eventuell lös smuts med en dammsugare. Följ bruksanvisningen till rengöringsverktyget vid högtryckstvätt! Kontrollera tätningarna på panndörren, och svängdörren, och byt dem om nödvändigt. SKADOR PÅ ANLÄGGNINGEN på grund av inträngande fukt. FÖRSIKTIG! Vattenpartiklar får inte tränga in i instrumentpanelen. Stäng brännardörren, och skruva fast den. Stäng svängdörren, och skruva fast så den sluter tätt. Sätt fast isoleringsmattan. Montera sidoväggarna. Montera den nedre och övre pannkåpans framsidor. Tag anläggningen i drift igen. Fig. 30 Rengöring av tuberna 27
28 9 Checklista värmepanna med neutralisering De utförda underhållsarbetena ska kryssas av i motsvarande spalt, och i fältet med samma nummer bekräftas med datum och underskrift. Underhållsarbete på brännare och panna ska utföras enligt tillhörande underhållsinstruktioner. Logano Plus SB735 Värmeanläggning Bryt strömmen till anläggningen 2 Stäng av gaskranen 3 Lösgör gasledningen på brännaren Tag av de främre kåpdelarna, öppna 4 brännardörren 5 Öppna upp svängdörren Skruva av avloppsslangen till kondensvattnet vit 6 vattenlåset 7 Kontrollera/rengör brännkammaren 8 Kontrollera/rengör värmeplattorna 9 Skölj igenom kondensutloppet (vattenlåset) 10 Kontrollera/rengör rökboxen 11 Kontrollera/byt ut panndörrstätningen 12 Kontrollera/byt ut tätningen på svängdörren 13 Skruva på utloppsslangen på kondensutloppet igen 14 Stäng svängdörren, och skruva fast den 15 Häll (ca 10 l) vatten genom rensöppningen och in i rökboxen 16 Stäng brännardörren, skruva fast den, montera kåpdelarna 17 Skruva fast gasledningen på brännaren 18 Kontrollera gasförande delars täthet 19 Kontrollera rökrörets täthet 20 Kontrollera säkerhetsutrustningens funktion 21 Kontrollera instrumentpanelens funktion 22 Tag anläggningen i drift enligt bruksanvisningen 28
29 Neutraliseringsenhet Bryt strömmen till neutraliseringsenheten Lösgör till- och avloppsslangen på granulatbehållaren 2 3 Tag av kåpan på neutraliseringsenheten Ta bort gammal granulat (behållaren kan 4 vändas 180 o ), rengör behållaren (släng granulatet med hushållsavfallet) 5 Fyll på ny granulat (följ bruksanvisningen) Sätt på behållaren på neutraliseringsenheten, 6 och skruva eventuellt fast den. Sätt i den elektriska anslutningsledningen på 7 neutraliseringsenheten Driftsätt slanganslutningarna, och kontrollera 8 tätheten 9 Driftsätt neutraliseringsenheten 10 VVS-firma 01 Datum: VVS-firma 05 Datum: VVS-firma 02 Datum: VVS-firma 06 Datum: VVS-firma 03 Datum: VVS-firma 07 Datum: VVS-firma 04 Datum: VVS-firma 08 Datum: 29
