1 Monterings- och underhållsanvisning Förrådsberedare Logalux SF400-SF1000 1

2 1 Generellt Leveransinnehåll Uppställning 3 2 Dimensioner och anslutningar 4 3 Montering Installation Givare Magnesiumanod Isolering 7 4 Idrifttagning 9 5 Underhåll 10 ANVISNING TILL ANVÄNDAREN Följ de nationella bestämmelserna och reglerna vid montering och drift av anläggningen! Förrådsvattenvärmaren Logalux SF400- SF1000 anges hädanefter generellt som varmvattenberedare. Tekniska förändringar förbehålles! P g a pågående vidareutveckling kan utseende, funktion och tekniska data avvika. Aktualisering av dokumenten Förslag till förbättringar eller noterade felaktigheter tas tacksamt emot av tillverkaren. Ansvarig utgivare Milton Sverige AB SE Helsingborg info@milton.se 2

3 1 Generellt 1.1 Leveransinnehåll Leveransen omfattar varmvattenberedaren och en låda med isolering. Förrådsvattenvärmaren Logalux SF400-SF1000 levereras komplett; bara isoleringen ska monteras. IMP med internanod, värmeväxlare och elvärmeinsatser kan levereras som tillbehör. Följ den särskilda monteringsanvisningen till tillbehöret! 1.2 Uppställning Beredaren ska ställas upp i ett frostfritt rum. Vid stängning av anläggningen får varmvattenberedaren inte frysa och ska antingen säkras eller tömmas. Golvet ska vara plant och bärkraftigt. Vid uppställning av pannan och varmvattenberedaren rekommenderar vi, att det angivna avståndet till väggarna för montering och underhåll följs (fig. 1). Fig. 1 Minsta avstånd för montering och underhåll (mätt i mm) 3

4 2 Dimensioner och anslutningar Logalux SF400-SF1000 Fig. 2 Dimensioner och anslutningar Pos. 1 Magnesiumanod Förklaring: AB = Utgång för varmt vatten EW = Ingång för varmt vatten EK = Ingång för kallt vatten EL = Tömning EZ = Ingång för cirkulationen EH = Elvärmeinsats * IMP = IMP med internanod * WT = Värmeväxlare M 1 = Mätställe för varmt vatten R3/4 M 2 = Mätställe för varmt vatten inkoppling M 3 = Mätställe för varmt vatten urkoppling * Tillbehör Typ Ø D H EK Vikt AB EW EZ mm mm EL kg 400/3 810/ R1¼ R1¼ R1¼ R¾ /3 810/ R1¼ R1¼ R1¼ R¾ /3 960/ R1¼ R1½ R1½ R¾ /3 1060/ R1½ R1½ R1½ R¾ 348 Tab. 1 Dimensioner och anslutningarnas dimensioner 4

5 3 Montering 3.1 Installation Installation och utrustning av bruksvatten-ledning enligt (bild 3) och med iakttagande av gällande föreskrifter och förordningar. Alla anslutningar till beredaren ska utföras enligt beskrivningen. Luft- och avluftningsventil är inbyggt i varmvattenledningens framför avstängningsventilen (bild 3). Ingen bygel inbyggd i avtappningsledningen, för att garantera avslamning. På säkerhetsventilen är en hänvisningsskylt med följande text fastsatt: Stäng inte utblåsledningen av säkehetsskäl, eftersom under uppvärmning kan varmt vatten spruta ut. Diametern på utblåsledning måste minst motsvara diametern på säkerhetsventilens utlopp. Vid föreberedelse för drift bör säkerhetsventilerna testas då och då. Alla anslutningar och luckor ska täthetstestas! Alla ledningar och anslutningar måste monteras spänningsfria! Säkerhetsgränser för beredare Varmvatten max 95 C Driftsövertryck: varmvatten max 10 bar Max. uppvärmningsyta Anslutningsdiameter, minst Vattentankens nominella innehåll [l]i kw DN 15 upp till DN 20 över DN 25 över Bild 3 Installation och utrustning av bruksvattenledning Pos 1: Varmvattenberedare Pos 2: Luft- och utluftningsventil Pos 3: Stängningsventil med tappningsventil Pos 4: Säkerhetsventil Pos 5: Backventil Pos 6: Avstängningsventil Pos 7: Cirkulationspump Pos 8: Tryckminskningsventil (vid behov) Pos 9: Testventil Pos 10: Backflödesspärr Pos 11: Manometeranslutningsmuff Pos 12: Avtappning Tab. 2 Dimensionering av säkerhetsventiler 5

6 3.2 Givare ANVÄNDARANVISNING På baksidan av beredaren finns en muff M 1 (R3/4) för tättslutande dykficka (bild 2 på sidan 4). Längden på givarledning respektive manöverpanelens placering beaktas. Montera givaren i dykfickan så att kontaktytorna på givaren ligger tätt mot beredarens hölje (bild 4). Lägg givarledningen noggrant under isoleringen. Fig. 4 Montering av givare (princip) 3.3 Magnesiumanod Kontrollera om magnesiumanodens jordningskabel (fig. 4, pos. 2) är ansluten. Fig. 5 Anslutning av magnesiumanod Pos. 1: Magnesiumanod Pos. 2: Jordningskabel 6

Tillslutningslisten vid anslutningsledningarna stängs först och säkras eventuellt med monteringshjälp (U-skena). Lägg isoleringsskivan på golvet med skårorna mot beredarens fötter (fig. 6).

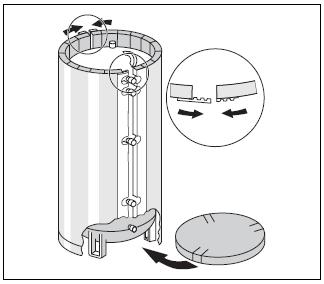

7 3.4 Isolering ANVISNING TILL ANVÄNDAREN Isoleringsmattan består av två delar. Isoleringsmattan monteras bäst vid ca. +15 C. Om man slår lätt på isoleringsmattan i riktning mot båda slutändarna, är det lättare att föra ändarna samman. Tillslutningslisten vid anslutningsledningarna stängs först och säkras eventuellt med monteringshjälp (U-skena). Lägg isoleringsskivan på golvet med skårorna mot beredarens fötter (fig. 6). Lägg den perforerade isoleringsmattan om beredaren, så hålmönstret ligger över anslutningarna (fig. 6). För ändarna av isoleringsmattan samman, och förslut dem (fig. 5). Fig. 6 Isolering Lägg in isoleringsskivan (bild 7, pos 3 vid den främre handhålskåpan (fig. 7, pos. 1). Skruva fast kåpan (fig. 7, pos. 2) framför inspektionsluckan med 4 plåtskruvar. Fig. 7 Isolering främre handhålskåpa 7

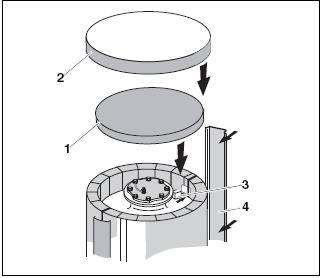

8 Sätt täcklisten (fig. 8, pos. 4) på isoleringens stängningslist. Lägg den fyrkantiga isoleringsproppen (fig. 8, pos. 3) i utskärningen inifrån. Lägg runda isoleringsproppar i isoleringsmattan vid de anslutningshålen, som inte används. Lägg isoleringsskivan (fig. 8, pos. 1) på den översta inspektionsluckan, så att den är i nivå med isoleringsmattans kant. Sätt beredaretoppen (plastkåpa, fig. 8, pos. 2) över isoleringsskivan och isoleringsmattans kant. Fig. 8 Isolering översta handhålskåpan Pos. 1: Isoleringsskiva Pos. 2: Beredaretopp Pos. 3: Isoleringspropp Pos. 4: Täcklist Tag ut typskylten ur förpackningen med den tekniska dokumentationen. Dra av skyddsfolien på baksidan, och klistra på typskylten under den lilla typskylten, som i förväg sitter på behållaren (fig. 9) Fig. 9 Påsättning av typskylt 8

9 4 Idrifttagning Kontrollera, att varmvattenberedaren är fylld, och att kallvattenledningen till varmvattenberedaren fungerar. Kontrollera att alla anslutningar och ledningar sluter tätt. Den information, som är nödvändig för underhållet, finns respektive i bruksanvisningen till instrumentpanelen eller pannan. Anläggningen ska sättas i drift första gången av installatören eller av fackkunnig person, som han har anvisat, medan användaren/den driftsansvariga är närvarande. 9

10 5 Underhåll Om inte annat är avtalat skriftligt, får varmvattenberedaren bara tillföras dricksvatten. Generellt rekommenderas det att låta en installatör kontrollera och rengöra varmvattenberedaren med högst två års mellanrum. Vid ogynnsamma vattenförhållanden (hårt till mycket hårt vatten) med stora temperaturförändringar ska rengörings-intervallerna vara kortare. Rengöring LIVSFARA på grund av elektrisk ström. VARNING! Bryt strömmen till anläggningen, innan beredaren rengörs. Öppna en högt belägen avtappningskran för att lufta ur anläggningen. Tag av behållartoppen och isoleringsskivan. Skruva av sexkantsskruvarna på inspektionsluckan, tag av handhålskåpan med magnesiumanod, och kontrollera magnesiumanoden (bild 10). ANVISNING TILL ANVÄNDAREN Undvik, att magnesiumstavens ovansida kommer i kontakt med olja eller fett. Var noga med renligheten. Vid en nedbrytning på ca mm Ø rekommenderas utbyte (hänvisning: Se Utbyte av magnesiumanod ). Packa om magnesiumanoden (fig.10). Fig. 10 Montering av magnesiumanod Pos. 1: Magnesiumanod Pos. 2: Packning Pos. 3: Isoleringshylsa Pos. 4: Tandad skiva Pos. 5: Kabelsko med jordningskabel Pos. 6: Mellanläggsskiva Pos. 7: Handhålskåpa 10

11 Testa och rengör varmvattenberedaren. ANVÄNDARANVISNING Använd inte hårda rengöringsverktyg med vassa kanter för rengöring på varmvattenberedarens insida. Sätt på den övre eller den främre inspektionsluckan med packning igen. Byta eventuellt ut packningen! Observera märkningen på luckan vid monteringen av packningen! ANVÄNDARANVISNING Lägg in ringen till jordkabeln i en av skruvarna. Skruva på alla skruvarna handfast, och efterspänn dem därefter en trekvarts varv med en skruvmejsel (^= det rekommenderade fastspänningsmomentet på 40 Nm med en momentnyckel). Fyll på med vatten igen på anläggningen. Kontrollera att handhålskåpan sluter tätt. Starta anläggningen igen. Lägg isoleringsskivan på inspektionsluckan. Lägg på beredaretoppen. 11
