MONTERINGS- OCH SKÖTSELANVISNING FIGHTER 2010 MOS SE FIGHTER 2010

Transkript

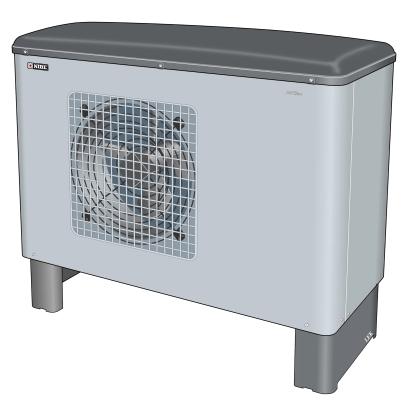

1 MOS SE R MONTERINGS- OCH SKÖTSELANVISNING

2

3 Allmänt Kort produktbeskrivning... 2 Inställningstabell... 2 Systembeskrivning Funktionsprincip... 3 Allmänt till installatören Transport och förvaring... 5 Installationskontroll... 5 Uppställning... 5 Styrning... 5 Röranslutning Allmänt... 6 Rörinkoppling (värmebärare)... 6 Tryckfall, värmebärarsida... 6 Elanslutning Elektrisk installation...7 Inkoppling... 7 Termostat varmvatten... 8 Enstegstermostat värme (automatläge)... 8 Tvåstegstermostat värme...9 Tillsats/stillestånd... 9 Exempel på tillsatsinkoppling... 9 Styrning Förklaring Kanalbeskrivning Dockning Allmänt dockad med EVC dockad till dubbelmantlad elpanna..13 dockad till el-/oljepanna...14 Förkortningar...14 Igångkörning och injustering Förberedelser...15 Påfyllning av värme-/värmebärarsystemet Balanstemperatur Stopptemperatur Startströmsbegränsare Uppstart och kontroll Efterjustering, värmebärarsida Innehåll 1 Till Villaägaren Till Installatören Underhållsrutiner Tillsyn av... 4 Elschema Elschema Givare Givarplacering Data för temperaturgivare Komponentplacering Komponentplacering Komponentlista Komponentlista Mått Mått och avsättningskoordinater Tekniska data Tekniska data Tillbehör Tillbehör Bipackningssats Åtgärder vid driftstörningar ej i drift Avtappning, värmebärarsida... 23

4 Till Villaägaren 2 Allmänt För att få bästa möjliga utbyte av värmepumpen bör Du läsa igenom den här Monteringsoch Skötselanvisningens avdelning Till Villaägaren. är en basvärmepump för uppvärmning av småhus, flerbostadshus samt industrifastigheter. Som värmekälla används utomhusluften. är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Ifylles när värmepumpen är installerad Serienummer (95), ska alltid uppges vid korrespondens med NIBE. 089 Installationsdatum Typbeteckning - kw Installatörer Inställningar Kanal Fabriksinställning 06 Start avfrostning C 07 Stopp avfrostning C 08 Min. avfrostning... 1 min 09 Max. avfrostning... 7 min 10 Min. tid mellan avfrostning min 13 Val termostat... 0 (automatläge) 14 Effektsteg, värme C 15 Effektsteg, VV C 16 Start droppskålsvärmare C 17 Balanstemperatur C 18 Stopptemperatur C 19 Startintervall kompressor min 28 Tidsfördröjning tillsatsrelä min Datum Sign

5 Systembeskrivning 3 Funktionsprincip Till Villaägaren är en uteluftsvärmepump, speciellt framtagen för nordiskt klimat. utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs. har en automatisk 2-stegs kapacitetsreglering av fläkten och kompressorn. Den unika tvåstegsregleringen möjliggör en mycket hög energitäckningsgrad och därmed hög besparing. är avsedd att dockas till vattenburna värmesystem och kan användas tillsammans med de flesta elpannor, oljepannor eller motsvarande. Avancerad styrning för optimal kontroll av värmepumpen finns inbyggd. På en startsignal från annan reglering eller termostat startas. kan även styras från en speciellt framtagen reglerenhet, SMO 10 (tillbehör). Denna kopplar in tillsatsvärme och styr växlingen mellan rumsuppvärmning och varmvattenberedning. Vidare kan dockas till en speciellt anpassad inomhusmodul, VVM 240 (tillbehör). Denna innehåller samma styrning som SMO 10 och består av vattenvärmare och tillsatsvärme i form av elpanna. tillsammans med VVM 240 utgör en komplett värmeanläggning. Med hjälp av den unika 2-stegskompressorn kan både värma varmvatten effektivt vid hög utomhustemperatur och ge hög effekt vid lägre utomhustemperatur till värmesystemet. Detta resulterar i en avsevärt högre årsvärmefaktor/besparing för värmepumpsanläggningen än vad traditionell kompressorteknik medger. Sjunker uteluftstemperaturen ner till en nivå under stopptemperaturen måste all uppvärmning ske med extern tillsatsvärme. tillverkas i tre storlekar 6, 8 och 12. Material har valts för lång livslängd och stor tålighet mot nordiska utomhusförhållanden. RC 95 SÄV AV RV TV SF VVM 240 Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler.

6 Till Villaägaren 4 Underhållsrutiner Tillsyn av är försedd med styrning och övervakningsutrustning, dock måste ett visst yttre underhåll utföras. Tillse regelbundet under hela året att insugsgallret inte blockeras av löv, snö eller annat. Vidare skall uppsikt hållas under den kalla delen av året så att inte för mycket frost eller is byggs upp under. Stark vind i samband med ymnigt snöfall kan förorsaka att insugs- och frånluftsgallret sätts igen. Tillse att gallerna är fria från snö. Vid behov kan ytterhöljet rengöras med en fuktad trasa. Försiktighet bör iakttagas så plastlocket inte repas vid rengöringen. Undvik att spola med vatten in i gallerna eller på sidorna på ett sådant sätt att vatten kan tränga in i.

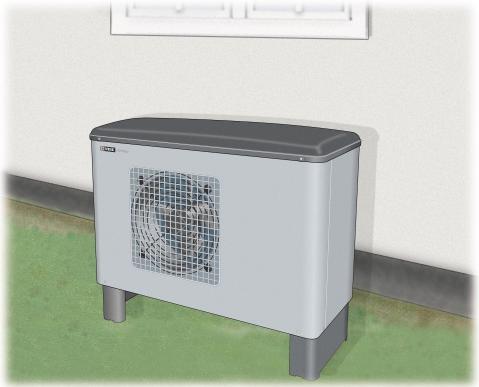

7 1000 mm 350 mm Till Installatören Allmänt för installatören 5 Transport och förvaring skall transporteras och förvaras stående. Installationskontroll Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. Utbyte av värmepump får ej ske utan förnyad kontroll. Uppställning placeras på ett fast underlag, helst betongfundament. bör inte ställas upp intill känsliga väggar t ex intill sovrum. Se även till så att uppställningen inte medför obehag för grannarna. Kondensvatten samt smältvatten vid avfrostning kan förekomma i stor omfattning. Sörj därför för god dränering vid uppställningsplatsen samt att vatten inte kan rinna ut på gångar eller liknande ytor under den tiden isbildning kan uppstå. Kondensvatten leds med fördel till dagvattenbrunn eller liknande. Avståndet mellan och husvägg skall vara minst 350 mm. Fritt utrymme framför FIGHTER 2010 skall vara minst en meter. Placera FIGHTER 2010 luftigt och gärna mot söder. skall inte placeras så att rundgång av uteluften kan ske. Detta medför lägre effekt och verkningsgrad. Styrning är försedd med en intern elektronisk styrning som sköter de funktioner vilka är nödvändiga för värmepumpdriften. Således styrs avfrostning, stopp vid max/min temperatur, inkoppling av kompressorvärmare samt inkoppling av värmare för droppskålen, övervakning av motorskydd och tryckvakter. Dessutom kan antal starter för respektive kapacitet och drifttid för respektive kapacitet avläsas. Den inbyggda styrningen ställs in vid installationen och kan användas vid service. Under normal drift behöver villaägaren ej ha tillgång till styrningen. styrs till/från via signal från annan reglerutrustning eller termostat. Om styrs från tillbehören SMO 10 eller VVM 240 är styrningen beskriven i respektive anvisning. SMO 10 och VVM 240 kommunicerar med FIGHTER 2010 vilket innebär att inställningar och mätvärden från kan justeras och avläsas i SMO 10 respektive VVM 240. Fritt utrymme bakom Fritt utrymme Fritt utrymme Fritt utrymme framför

8 Till Installatören 6 Röranslutning Allmänt Rörinstallationen skall utföras enligt gällande regler. arbetar upp till en returtemperatur av ca 48 C och en utgående temperatur från värmepumpen av ca 58 C. Då inte är utrustad med avstängningsventiler på vattensidan måste sådana monteras för att underlätta eventuell framtida service. Rörinkoppling (värmebärare) kan anslutas till värmesystemet se avsnitt Dockning eller enligt någon av de systemlösningar som kan hämtas på hemsidan Värmepumpen skall avluftas vid övre anslutningen (70, VB-out) med avluftningsnippeln på bipackad flexslang. Det medleverarade smutsfiltret monteras före inloppet, det vill säga den nedre anslutningen (71, VB-in) på. Samtliga rör utomhus skall värmeisoleras med minst 19 mm tjock rörisolering. Värmebärarpumpen skall var i drift även om ej är i drift, för att undvika sönderfrysning. Alternativt ansluts värmepumpen med en mellankrets med växlare, pump och frostskyddat vatten. Avstängnings- och avtappningventil monteras så att kan tömmas vid längre strömavbrott. De bipackade flexslangarna fungerar som vibrationsdämpare. Flexslangarna monteras så att en svag böj uppstår, därmed fungerar vibrationsdämpningen. kpa 120 Tryckfall mvp 12 Tryckfall, värmebärarsida 6 kw kpa Flöde l/h 0,1 0,2 0,3 0,4 l/s Tryckfall 8 kw mvp kpa Flöde l/h 0,1 0,2 0,3 0,4 l/s Tryckfall 12 kw mvp Flöde l/h 0,1 0,2 0,3 0,4 l/s

9 R Till Installatören Elanslutning 7 Elektrisk installation OBS! Elinstallationen samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Förläggning av kablar för starkström och signal ska göras underifrån i kabelgenomföringarna på värmepumpens vänstra sida, sedd framifrån. Kopplingslist (9) för inkommande matning görs åtkomlig genom att demontera plastlockets 6 skruvar samt elboxens 3 skruvar (TORX 25). 9 9 N L1 L2 L3 LEK Inkommande matning Inkoppling Inkoppling av värmepumpen får ej ske utan elleverantörens medgivande och skall ske under överinseende av behörig elinstallatör. Om automatsäkring används skall denna ha motorkaraktäristik D (kompressordrift). Beträffande säkringsstorlek, se avsnitt Tekniska data. innehåller ej allpolig brytare för inkommande elektrisk matning. Därför ska installationen föregås av en arbetsbrytare. Vid eventuellt isolationstest av fastigheten skall värmepumpen bortkopplas. Värmepumpen anslutes till kopplingslist (9), 400 V 3-fas, nolla + jord via elcentral med säkringar. Styrsignalkabel för termostater anslutes till plint (30) på reläkort (29). Kabeltyp: oskärmad LiYY, skärmad LiYCY. Kabelarea, minst 0.22 vid kabellängd mindre än 50 m. Alternativt ansluts avsedd signalkabel från plint (44) på styrkort (34) till SMO10 eller VVM 240. Cirkulationspump för anslutes till separat matning. LEK OBS! Vid inkoppling skall hänsyn tas till extern styrning

10 Till Installatören 8 Elanslutning OBS! Följande sidor om termostater, tillsats och stillestånd gäller då kanal 13 är vald till 0 eller 1. Se avsnitt Styrning Kanalbeskrivning. Termostat varmvatten För att styra till och frånslag av kompressor för beredning av varmvatten, kan man använda en enkel kontakt eller termostat. Denna funktion prioriteras före värmefunktion, vilket innebär att oberoende av värmetermostatens status kommer kompressorn att arbeta enligt inställningar för varmvattenproduktion. Denna kontakt skall vara av typen brytande (NC) då inställd temperatur uppnåtts. Kontakten skall vara potentialfri. I kanal 15 ställer man in önskad nivå på uteluftstemperatur för skiftning mellan kompressorsteg 1 och kompressorsteg 2. Kompressorsteg 1 används vid hög uteluftstemperatur. Kompressorsteg 2 används vid låg uteluftstemperatur. Inkoppling av brytare för varmvattenfunktion görs enligt nedanstående bild. Enstegstermostat värme (automatläge) För att styra till och frånslag av kompressor kan man använda en enkel termostat. Denna termostat skall vara av typen brytande (NC) då inställd temperatur har uppnåtts. Kontakten skall vara potentialfri. Enstegstemostat, VT 10, finns som tillbehör. Om man väljer att använda en enstegstermostat så väljs alternativ 0 i kanal 13, se avsnitt Styrning Kanalbeskrivning. I kanal 14 ställer man in önskad nivå på uteluftstemperatur för skiftning mellan kompressorsteg 1 och kompressorsteg 2. Kompressorsteg 1 används vid hög uteluftstemperatur. Kompressorsteg 2 används vid låg uteluftstemperatur. Inkoppling av enstegstermostat görs enligt nedanstående bild LEK

11 Tvåstegstermostat värme Till Installatören Elanslutning 9 För att styra till och frånslag av kompressor kan även en tvåstegstermostat användas. Denna termostat skall vara av typen brytande (NC) då inställd temperatur har uppnåtts. Kontakten skall vara potentialfri. Om man väljer att använda en tvåstegstermostat så väljs alternativ 1 i kanal 13, se avsnitt Styrning Kanalbeskrivning. I detta läge har kanal 14 ingen funktion. Funktionen för kompressordriften kommer att vara följande: När termostatens steg 1 och steg 2 är brutna kommer kompressorns båda steg att vara inaktiva. När termostatens steg 1 är sluten och termostatens steg 2 är bruten kommer kompressorns steg 1 att vara aktiv. När termostatens steg 1 och steg 2 är slutna kommer kompressorns steg 2 att vara aktiv. Inkoppling av tvåstegstermostat görs enligt nedanstående bild NO NC O/C NO NC O/C Tillsats Stillestånd steg 1 steg Max belastning över reläkontakter är 250V 2A. Vid drift utan behov av tillsats eller stillestånd är reläkontakter slutna mellan NO och O/C. Tillsats respektive stillestånd fås mellan NC och O/C. Kontakterna är ritade i spänningslöst tillstånd. Tillsats- respektive stilleståndsreläer är aktiverade i, för, normalt drifttillstånd. Vid driftstörning avaktiveras båda reläerna. Tillsats/stillestånd är försedd med en potentialfri kontakt avsedd för tillsatsvärme. Max 250V 2A. Inställning av den uteluftstemperatur (balanstemperatur) då tillsatsreläet aktiveras görs i kanal 17, se avsnitt Styrning Kanalbeskrivning. Extern tillsatsvärme kopplas via tillsatsrelä plint (14). Villkor för inkoppling av tillsatsvärme: Uteluftstemperaturen skall vara lägre än inställd balanstempertur (kanal 17) Kompressorn skall ha varit i drift med steg 2 minst under den tid som är vald i kanal 28. Avfrostningen räknas in i denna tid. Sjunker uteluftstemperaturen ner till en nivå under inställt värde, stopptemperatur (stillestånd), i kanal 18 blockeras kompressordriften och all uppvärmning måste ske med extern tillsatsvärme via stilleståndsrelä plint (16). Denna funktion aktiveras även då görs spänningslös. Inkoppling till tillsatsrelä görs enligt nedanstående bild. Exempel på tillsatsinkoppling Principbild för inkoppling av hjälpkontakter för tillsats respektive stillestånd. NO NC O/C Hjälpkontaktor (ingår ej vid leverans) V

12 Till Installatören 10 Styrning Fläkt Fläkten har två hastigheter, hög och låg. Fläkten följer kompressorns olika effektsteg. Låg fläkthastighet, kompressorns lägre effekt är inkopplad. Hög fläkthastighet, kompressorns högre effekt är inkopplad. Fläkten är ej i drift vid avfrostning. Kompressor Kompressorn arbetar i två effektsteg. Kompressorn har en minsta gångtid på 5 minuter innan kompressorstopp kan ske. Förklaring C0 F0 H Värmare Kompressorvärmaren är alltid aktiv då kompressorn är frånslagen. Kompressorvärmaren har två lägen, till eller från. Droppskålsvärmaren kopplas in då uteluftstemperaturen sjunker under inställt värde, avaktiveras vid stopptemperatur för låg utetemperatur. Kanal Visar aktuell kanal. Byter kanal med Plusknappen eller Minusknappen Värde Visar aktuellt värde. Ökar/minskar värde med Plusknappen respektive Minusknappen. C0 F0 H C0 Kompressor från F0 Fläkt från H1 Kompressorvärmare till Droppskålsvärmare från CD F0 H CD Kompressor avfrostning C0 F0 H C1 F1 H H3 Kompressorvärmare till Droppskålsvärmare till C1 Kompressor steg 1, till F1 Fläkt till, låg hastighet H0 Kompressorvärmare från Droppskålsvärmare från C2 F2 H C2 Kompressor steg 2, till F2 Fläkt till, hög hastighet H2 Kompressorvärmare från Droppskålsvärmare till Plusknapp Med plusknappen (37) bläddrar man i kanalsystemet, (framåt) eller höjer värdet på vald parameter. Se avsnitt Styrning- Kanalbeskrivning Minusknapp Med minusknappen (38) bläddrar man i kanalsystemet (bakåt) eller sänker värdet på vald parameter. Se avsnitt Styrning- Kanalbeskrivning Enter-knapp Med enter-knappen (39), aktiveras samt bekräftas eventuell värdeändring. Se avsnitt Styrning- Kanalbeskrivning

13 Styrning 11 Kanalbeskrivning Till Installatören Med Plusknappen och Minusknappen bläddrar man framåt/bakåt bland displayens kanaler. För att förändra ett värde, tryck först Enter-knappen för att aktivera förändringsläge, värdet blinkar. Justera till önskat värde med Plusknappen eller Minusknappen. Om Plusknappen eller Minusknappen är intryckt i cirka 3 sekunder sker snabbräkning. Bekräfta därefter med Enter-knappen. Värdet kommer att sluta blinka. De olika kanalerna betydelse/funktion är enligt följande: 00 Visar driftstatus för. 01 Normal drift. 02 Avfrostning. Avfrostningsrutin körs. 03 Kall uteluft. 04 Hög vätskeledningstemperatur ( 51 C). 05 LP larm. Lågtryckspressostaten har löst ut. 06 HP larm. Högtryckspressostaten har löst ut. 07 MS larm. Motorskyddet har löst ut. 08 Givarlarm. Någon av temperaturgivarna är felaktig. 09 Kommunikationsfel (endast då SMO 10 eller VVM 240 är inkopplade). 01 Uppmätt temperatur på uteluftsgivaren. 02 Uppmätt temperatur på förångargivaren. 03 Används inte. 04 Uppmätt temperatur, vätskeledningen. 11 Manuell aktivering av avfrostningsrutin. 12 Återgång till fabriksinställningar. 13 Val mellan enstegstermostat (automatläge), tvåstegstermostat, SMO 10 eller VVM Automatläge. 1 Tvåstegstermostat. 2 Styrning med SMO 10 eller VVM 240. Bekräfta med Enter-kappen och återstarta därefter. 14 Uteluftstemperatur, för ändring av effektsteg i automatläge. Justerbar mellan 0 och 40 grader. 15 Uteluftstemperatur för ändring av effektsteg vid varmvattenberedning. Justerbar mellan 0 och 40 grader. 16 Uteluftstemperatur, för start av droppskålsvärmare. Justerbar mellan -2 och 2 grader. 17 Balanstemperatur, inställd uteluftstemperatur då tillsatsrelä (14) aktiveras utan att påverka kompressordriften. Justerbar mellan -10 (inställd stopptemperatur, kanal 18) och +10 grader. 18 Stopptemperatur, inställd uteluftstemperatur då stilleståndsrelä (16) aktiveras, stannar. Justerbar mellan 0 och -12 grader. 19 Minsta tidsintervall i minuter mellan kompressorstarter. Justerbar mellan 20 och 60 minuter. 05 Uppmätt suggastemperatur. 06 Starttemperatur för tillåten avfrostning (förångargivaren). Startvärdet är justerbart mellan 2 och -10 grader. 07 Stopptemperatur för avfrostning (förångargivaren). Justerbar mellan 10 och 40 grader. 08 Minsta tillåtna avfrostningstid. Justerbar mellan 0 och 5 minuter. 09 Högsta tillåtna avfrostningstid. Justerbar mellan 5 och 12 minuter. 10 Minsta gångtid, värmeproduktion innan ny avfrostning är tillåten. Justerbart mellan 10 och 90 minuter.

14 Till Installatören 12 Styrning Kanalbeskrivning 20 Styringångar/adressval. Om läge (0), automatläge är valt i kanal /1 21 Status larmingångar (HP, LP och MS), 1 indikerar ingång OK. 21 1/1/1 Högtryckspressostat (HP) Motorskydd (MS) Varmvattentermostat Aktiv ingång indikeras med 1. Ej aktiv ingång indikeras med 0. Värmetermostat Lågtryckspressostat (LP) 22 Visar antal kompressorstarter för steg 1, ackumulerande. 23 Visar antal kompressorstarter för steg 2, ackumulerande. Om läge (1), tvåstegstermostat är valt i kanal 13. Varmvattentermostat 20 1/1/1 Tvåstegstermostat, steg 2 Aktiv ingång indikeras med 1. Ej aktiv ingång indikeras med 0. Tvåstegstermostat, steg 1 Om läge (2), SMO 10/VVM 240 är vald i kanal Visar drifttiden i timmar för kompressorns steg 1, ackumulerande. 25 Visar drifttiden i timmar för kompressorns steg 2, ackumulerande. 26 Visar drifttiden i timmar för aktiverat tillsatsrelä, ackumulerande. 27 Visar kompressortillstånd. 00 Kompressor från. 01 Kompressor steg 1 till. 02 Kompressor steg 2 till. XX Kompressor blockerad på grund av larm. nn Kompressorstart om nn minuter. 28 Kontinuerlig driftstid med kompressorsteg 2 innan aktivering av tillsatsrelä tillåts. Justerbar mellan 0 och 120 minuter. Adress (mellan 1 9) Adress för kommunikation med SMO 10. Denna ska väljas så att varje i systemet får en unik adress (1 9) för kommunikation med SMO 10. För exempelvis 3 stycken i samma system ges adresserna 1, 2 respektive 3. Vid kommunikation med VVM 240 skall adressen väljas till 1.

15 Till Installatören Dockning 13 Allmänt kan installeras på flera olika sätt. För alla dockningsalternativ gäller att erforderlig säkerhetsutrustning skall monteras enligt gällande regler. Se för fler docknings alternativ. dockad med EVC 240 (fast kondensering) 6-ledare RC 95 SÄV AV RV TV SF EVC 240 styrs av ett minireläkort som kopplas till styrkortet i EVC 240. arbetar med fast kondensering mot dubbelmantelvolymen i EVC 240. Beroende på hur uteluftstemperaturen är inställd på kanal 14 arbetar i steg 1 eller 2. Dockningssats till EVC 240 finns som tillbehör. dockad till dubbelmantlad elpanna (fast kondensering) 95 SÄV AV RV TV SF styrs av en returtermostat. Arbetar med fast kondensering mot dubbelmantelvolymen i elpannan till en temperatur av cirka 50 C. Beroende på uteluftstemperaturen arbetar FIGHTER 2010 i steg 1 eller steg 2. Om ej klarar av värmebehovet kopplas tillskottsvärmen in med befintlig reglerutrustning. DUBBELMANTLAD ELPANNA Med hjälp av automatiken i har tillsatsvärmen blockerats över inställd utomhustemperatur. För att säkerhetsställa en högre tappvarmvattentemperatur monteras en elvattenvärmare efter elpannans vattenvärmare. Till detta alternativ behövs tillbehöret VT 10.

16 Till Installatören 14 Dockning dockad till el-/oljepanna (flytande kondensering) P SÄV AV RV TV SF styrs av en rumstermostat. arbetar med flytande kondensering mot returen från värmesystemet. Beroende på uteluftstemperaturen arbetar i steg 1 eller steg 2. Om ej klarar av värmebehovet shuntas tillskottsvärmen in med befintlig reglerutrustning. Med hjälp av automatiken i kan tillsatsvärmen blockeras över inställd utomhustemperatur. Varmvattenproduktionen sker enbart med befintlig el-/oljepanna. Till detta alternativ behövs tillbehöret RT 10. AV Avstängningsventil RV Reglerventil SF Smutsfilter Ingår i SÄV Säkerhetsventil TV Tappventil Förkortningar

17 Till Installatören Igångkörning och injustering 15 Förberedelser Före igångkörning kontrolleras att värmekretsen är fylld och väl avluftad. Kontrollera rörsystemets täthet. Påfyllning av värme- / värmebärarsystemet Värmebärarsystemet fylls upp med vatten till erforderligt tryck och luftas av. Balanstemperatur Den utetemperatur då värmepumpens avgivna effekt är lika stor som husets effektbehov. Detta innebär att värmepumpen täcker ner till denna temperatur. Inställningen av balanstemperaturen, tillsats, görs i kanal 17. Stopptemperatur Vid normalt radiatorsystem och vid varmvattenberedning bör stopptemperaturen, ej understiga -10 C. Inställningen av stopptemperaturen, stillestånd, görs i kanal 18. Startströmsbegränsare Fighter 2010 är försedd med utrustning som begränsar startströmmen för kompressorn till max 30A. Kompressorn får inte tvingas till start med kortare intervaller än 1 start per 5 minuter. OBS! Kompressorn får inte tvingas till start med kortare intervaller än 1 start per 5 minuter. Uppstart och kontroll Kontrollera att automatsäkring (2) står i läge 0. Kontrollera att externa termostater är anslutna till ingång för varmvatten och/eller ingång för enstegsalternativt tvåstegstermostat. Se avsnitt Elanslutning Termostat varmvatten, Enstegstermostat värme, Tvåstegstermostat värme. Arbetsbrytaren slås till. Kontrollera att alla inkommande faser är spänningssatta. Kompressorvärmaren (25) måste ha varit i drift i minst 3 timmar innan kompressorstart får ske. Starta värmepumpen genom att ställa automatsäkring (2) i läge 1. Fyll i igångkörningsrapporten på sidan 2. I samband med uppstart kommer kontaktorerna att kortvarigt (cirka 10 sekunder) aktiveras var för sig. Under tiden som en kontaktor är aktiv, mäter styrsystemet automatiskt kompressorströmmen. När båda kontaktorerna har aktiverats görs en jämförelse av kompressorströmmarna, för att avgöra vilken kontaktor som ska agera steg 1 respektive steg 2. Detta förfaringssätt gör att värmepumpen själv korrigerar för inkommande fasföljd. Efter inmätning av kompressorströmmar startar kompressorn efter cirka 30 minuter. Efterjustering, värmebärarsida Under den första tiden frigöres luft ur värmevattnet och avluftningar kan bli nödvändiga. Hörs porlande ljud från värmepumpen krävs ytterligare avluftningar av hela systemet. När systemet stabiliserats (korrekt tryck och all luft bortförd) kan värmeautomatiken ställas in på önskade värden. OBS! Vid inkoppling skall hänsyn tas till extern styrning

18 Till Installatören 16 Elschema X9 L1 X9 L2 X9 L3 X9 N PE DC 21 AC T5AH Re Re Re5 17 X X Re6 18 X N Re7 20 X X X L1 L2 L3 T1 T2 T3 N Re8 Re9 X X X X13 4 PE 2 C S R 27 PE 3

19 Till Installatören Givare 17 Givarplacering Data för temperaturgivare Temperatur ( C) Resistans (kω) Spänning (V) ,35 4,78 LP HP ,51 4, ,44 4, ,29 4, ,20 4, ,93 4, ,62 3, ,71 3,65 0 9,81 3,38 5 7,62 3, ,97 2, ,71 2, ,75 2, ,00 1, ,42 1, ,96 1, ,60 1, ,31 1, ,08 0,94 15 Uteluftgivare 21 Strömkännare 33 Högtryckspressostat 41 Lågtryckspressostat 86 Temperaturgivare, förångare 88 Temperaturgivare, vätskeledning 90 Temperaturgivare, suggas 91 Ingen funktion

20 R Tillv.nr. och tillv.år: se separat skylt Spänning: 400V 3N+PE 50Hz Märkström (A): 8.4 A Inställningar av motorskydd: 7 A Värmebärardel -Volym: 1.5 l -Beräkningstryck: 3 bar (0.3 MPa) -Provtryck: 3,9 bar (0,39 MPa) -Beräkningstemp: 100 C Köldmediemängd: 2,2 kg Köldtyp: R407C Provtryck, kylsystem: 26 bar (2,6 MPa) Made by NIBE AB, SE Markaryd, SWEDEN Till Installatören 18 Komponentplacering Dold! LEK Typ: Fighter /8kW Art.nr. : LEK

21 Till Installatören Komponentlista 19 2 Automatsäkring 7 Serviceanslutning, lågtryck 9 Kopplingslist, inkommande matning 13 Kopplingslist, intern 14 Anslutningsplint (tillsats) 15 Temperaturgivare, uteluft 16 Anslutningsplint (stillestånd) 17 Förångare 18 Kondensor 19 4-vägs ventil 21 Strömkännare 22 Startströmbegränsare 24 Droppskålsvärmare 25 Kompressorvärmare 26 Motorskydd, inkl återställare 27 Kompressor 29 Reläkort med nätdel 30 Kopplingsplint, reläkort 33 Lågtryckspressostat 34 Styrkort med display 36 Fläkt 37 Plusknapp 38 Minusknapp 39 Enter-knapp 40 Resetknapp 41 Högtryckspressostat 42 Serviceanslutning, högtryck 43 Kontrast för display 44 Kopplingsplint, kommunikation 48 Expansionsventil 57 Driftkondensator, fläkt 63 Smutsfilter (bipackas) 64 Synglas 65 Torkfilter 66 Backventil 68 Kontaktor, kompressor (steg 1) 69 Kontaktor, kompressor (steg 2) 70 Anslutning, värmebärare ut ur F 2010, DN Anslutning, värmebärare in till F 2010, DN Temperaturgivare, förångare 88 Temperaturgivare, vätskeledning 90 Temperaturgivare, suggas 95 Typskylt/serienummer 100 Kabelgenomföring, inkommande matning LEK

22 Till Installatören 20 Mått Mått och avsättningskoordinater Bakom om värmepumpen skall ett fritt utrymme på 350 mm finnas för eventuell service Framför värmepumpen krävs ett utrymme på 1000 mm för eventuell service.

23 Till Installatören Tekniska data 21 IP 24 Avgiven/Tillförd effekt* vid -7/45 C ** (kw) 4,1/1,8 4,7/2,0 7,5/3,0 Avgiven/Tillförd effekt* vid 0/45 C ** (kw) 5,4/2,0 6,6/2,3 10,3/3,5 Avgiven/Tillförd effekt* vid 7/45 C ** (kw) 7,0/2,2 8,9/2,6 13,3/3,9 Startström (A) max 30 Inställning av motorskydd (A) Startströmsbegränsare Driftspänning Kompressor ingår som standard Kapslingsklass IP 24 Max utgående värmebärartemperatur ( C) 58 Köldmediemängd (R407C) (kg) 1,9 2,1 2,4 Anslutning värmebärare utv Ø DN 25 Avfrostningssystem hetgasavfrostning Brytvärde pressostat HP (bar) 27 Djup mm (mm) 500 Vikt kg (kg) Färg x 400 V + N + PE 50 Hz 2-stegs kolvkompressor Nominellt flöde värmebärare (l/s) 0,13 0,19 0,31 Internt tryckfall vid nominellt flöde (kpa) Luftflöde (m 3 /h) 1750/ / /3050 Nominell effekt fläkt (W) 150/ / /190 Säkring (A) Brytvärde pressostat LP (bar) 0,5 Differens pressostat HP (bar) -7 Differens pressostat LP (bar) +1,0 Höjd med benställning (mm) 1155 Bredd mm (mm) 1200 slipad rostfri/mörkgråmetallic RSK nr * Kompressor, fläkt och styrning. Avfrostning reducerar förhållandet mellan tillförd/avgiven effekt med cika 10%. ** Utetemperatur/Framledningstemperatur

24 LEK 2 1 bar 3 TG 0 4 A B I II III A B I II I II A B A I A I I A Till Installatören 22 Tillbehör 53 C VARMVATTEN :00 LEK SMO 10 RSK nr AJ LEK 30 C VVM 240 RSK nr VT 10 Enstegstermostat Art nr RT 10 Art nr Bipackningssats 63 smutsfilter R25 LEK LEK 2 st flexslangar (R25) med 4 st packningar 4 st maskinfot med hållare

25 Till Installatören Åtgärder vid driftstörningar 23 Vid felaktig funktion eller vid driftstörning kan som en första åtgärd nedanstående punkter kontrolleras: ej i drift Orsak: Extern reglerutrustning har ej gett startsignal. Åtgärd: Kontrollera inställningar i reglerutrustningen. Avtappning, värmebärarsida Vid längre strömavbrott är det att rekommendera tömning av den del av värmesystemet som finns utomhus. Orsak: Säkringar har löst ut. Åtgärd: Byt säkring eller återställ automatsäkring. Om säkring löser ut igen skall installatören kontaktas. Orsak: Låg utomhustemperatur. Åtgärd: Vänta tills utomhustemperaturen är högre än värmepumpens inställda stoppvärde. Orsak: Utlöst HP, LP eller MS. Åtgärd: Kontrollera att systemet är ordentligt avluftat. Kontrollera säkringar. Om fel kvarstår skall installatören kontaktas. OBS! Eftersom kan anslutas till ett stort antal externa enheter skall även dessa kontrolleras. OBS! Vid korrespondens med NIBE ska produktens serienummer alltid uppges. 089 Om driftsstörningen ej kan åtgärdas med hjälp av ovanstående bör installatör kontaktas.

26 Till Installatören 24

27

28 R NIBE AB Box 14 Järnvägsgatan MARKARYD Tel: Fax:
