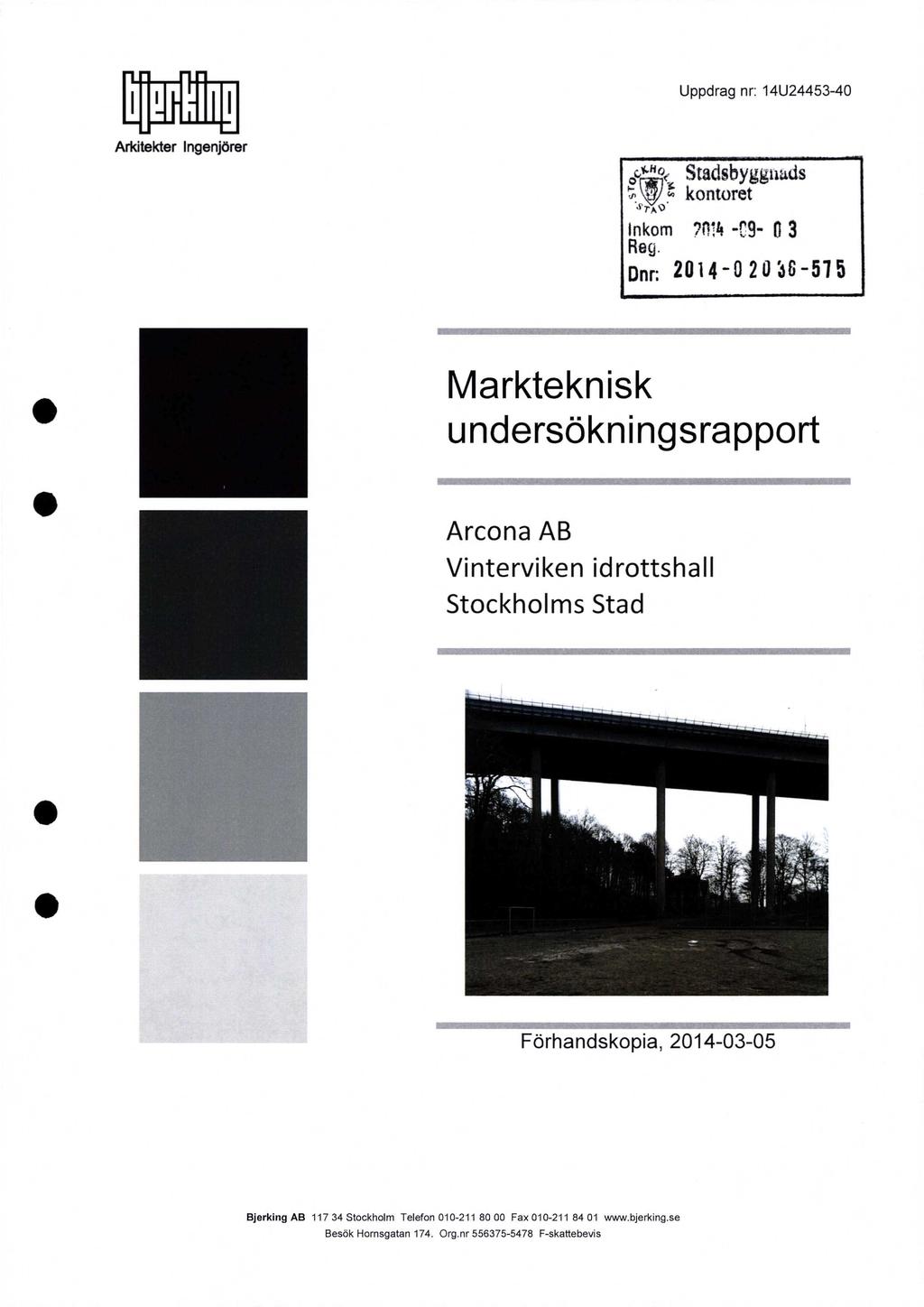

1 I ' 1 Arkitekter Ingenjörer Uppdrag nr: 14U Stadsbyggnuis kontoret Inkom 7r114 -C9-0 3 Reg. Dnr; Markteknisk undersökningsrapport Arcona AB Vinterviken idrottshall Stockholms Stad Förhandskopia, Bjerking AB Stockholm Telefon Fax Besök Hornsgatan 174. Org.nr F-skattebevis

2 Uppdrag nr. 14U Sida 2 (4) Uppdragsnamn Vinterviken idrottshall Stockholm stad Uppdragsgivare Arcona AB Tobias Rasping Arcona Konsult Tobias Rasbing Box Stockholm Vår handlaggare Datum Sorena Aghili Uppdrag På uppdrag av Arcona har Bjerking AB utfört geotekniks undersökning för Skogås rackethall. Uppdragets syfte har varit att klarlägga de geotekniska förhållandena för byggnation av rackethall. Underlag för undersökningen Den Geoteknisk Ritning med lägesinformation för vatten och avlopp från Stockholm Vatten. Situationsplan. Befintliga förhållanden aktuella ytan består av främst grus. 1 övrigt består området av bostadshus. Marknivån i sonderade punkter varierar mellan lägst +3.4 och som högst +3.6 kategori Undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion. Utförda fältarbeten Mät Utsättning av sonderingspunkter och inmätning av området har utförts av mätansvarig Benny Näsman med GPS instrument och totalstation. Höjdsystem RH 2000 Koordinatsystem SWEREF Bjerking AB

3 Uppdrag nr. 14U Sida 3 (4) Geo Geoteknisk sondering och provtagning har utförts under december månad 2013, januari och februari månad 2014 under ledning av fältingenjör Ronald Karlsson, Timmy Widholm och Niklas Christell. Sondering och provtagning har skett med borrbandvagn utrustad med fältminne för insamling av fältdata i digitalt format. Omfattning av fältarbete framgår enligt nedan st. skruvborr för störd provtagning samt okulär jordartsbedömning. 24 st. jord/bergsondering för kontroll av bergets överyta. 23 st. tryck/vridsondering för kontroll av lösa jordars mäktighet och karaktär. 1 punkt förborrades för att kunna genomföra tryck/vridsonderingar. 1 st. kolvborr (STII) för upptagning av ostörda lerprover. 1 st. installation av grundvattenrör för kontroll grundvattnets trycknivå Laboratoriearbeten Laboratorieundersökningar (störda och ostörda prover) har utförts på Sweco Geolab i Stockholm. Omfattning framgår nedan. Jordartsklassificering av störda prover har utförts för fastställande av materialtyp och tjälfarlighetsklass. Rutinanalyser, konprovstabell för bestämning av jordart, densitet, vattenkvot, konflytgräns, sensitivitet samt skjuvhållfasthet. Ödometerförsök (typ. CRS) för kontroll av lerans deformations egenskaper. Redovisning Utförda undersökningar redovisas på bilagor och ritningar enligt nedan. Bilaga Innehåll Datum Rev. Bilaga 1 Jordprovsanalys, Skr Bilaga 2 Jordprovsanalys, Kolv Bilaga 3 CRS-forsök Bjerking AB

4 Uppdrag nr. 14U Sida 4 (4) Ritningar G Plan 1: G Sektion A-A, B-B, H 1:100 / L 1: C-C, D-D G Sektion E- E, F- F H 1:100 / L 1: Enligt SGF/BGS beteckningssystem version 2001:2 (se Bjerking AB Sorena Aghili Telefon sorena.aghili@bjerking.se Bjerking AB

5 Bilaga 1, Page 1 of 1 Jord rovsanal s Projekt Vinterviken Sporthall Uppdragsnummer Uppdragsgivare Gransk./Tabell 14U Bjerking AB, Stockholm Löp-nr Provtagningsdatum Provtagningsredskap/ Analysmetod Datum/Sign Skr Undersökningsdatum Borrhal/ Sektion Djup [m] Benämning/ (okulär jordartsklassning enl. SGF 1981) Jordartsförkortning (enl. SGF/BGS Beteckningssystem 2001:2) Mtrl typ/anm tjälf. klass1) B Fyllning/ Grå grusig siltig sand delvis krossat material, 3B/2 FgrsiSa Fyllning/ Brun muthaltig siltig sand, FmusiSa 5B/ Brungrå rostfläckig varvig lera, vle 4B/ Brungrå varvig lera med enstaka tunna siltskikt, vle (si) 4B/ Brungrå varvig lera med enstaka tunna siltskikt, vle (si) 4B/ Brungrå varvig lera med enstaka tunna finsandsskikt, vle 4B/3 (saf) B Fyllning/ Brungrå lerig sand, FleSa 3B/ Fyllning/ Brun sandig siltig lera, FsasiLe 5A/ Fyllning/ Gråbrun siltig sand, FsiSa 3B/ Brungrå rostfläckig varvig lera med enstaka tunna siltskikt, 4B/3 vle (si) Gråbrun rostfläckig varvig lera med enstaka tunna siltskikt, 4B/3 vle (si) Brungrå varvig lera, vle 4B/ Brungrå varvig lera, vle 4B/ Brungrå finsandig silt med tunna lerskikt, safsi (le) 5A/ B Fyllning/ Brun grusig siltig sand, FgrsiSa 3B/ Fyllning/ Brun mullhaltig siltig sand, FmusiSa 5B/ Fyllning/ Grå något grusig siltig sand, F(gr)siSa 3B/ Grå varvig lera, vle 4B/ Brungrå varvig lera, vle 4B/ Brungrå varvig lera, vle 4B/3 B Fyllning/ Brungrå grusig siltig sand, FgrsiSa 3B/ Fyllning/ Brun mullhaltig siltig sand med växtdelar, FmusiSa vx 5B/ Grågrön gyttjig lera, gyle 5B/ Grå sandig silt, sasi 5A/4 B Fyllning/ Brungrå grusig siltig sand med enstaka lerklumpar, 3B/2 FgrsiSa Fyllning/ Grå sandig lerig silt, FsaleSi 5A/ Grå något grusig sandig siltig morän, (gr)sasimn 4A/ Grå grusig siltig sandmorän, grsisamn 3B/2 1) Klassning enl. AMA Anläggning 10, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB P:2172 Uppdrag [Skr xlsx]. 144, SWECO

6 Bilaga 2, Page 1 of 1 Jord rovsanal s Projekt Vinterviken Sporthall Uppdragsnummer Uppdragsgivare Gransk./Tabell 14U Bjerking AB, Stockholm Löp-nr Provtagningsdatum Provtagningsredskap / Analysmetod Datum/Sign Kv St II o 50mm Undersökningsdatum Benämning / Den- Vatten Kon- Sensi- Skjuv- Mtrl. Borrhål/ Djup (okulär jordartsklassificering enl. SGF 1981) sitet kvot flyt- tivitet hållf.h. typ/ Anm Sektion Jordartsförkortning p gräns r tjälf. (enl. SGF/E3GSBeteckningssystem 2001:1) [Vm3] w [%] vs/l [%] St [kpa]l) klass 2) B Grå lera, Le Grå lera, Le Grå varvig lera, vle B13 4B/3 4B/3 Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3 Klassificering enl. AMA Anläggning 10, Gjötwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB P: 2172 Uppdrag [Kv xlsx] SWECO

7 Redovisning av ödometerförsök, CRS-försök Projekt: Vinterviken Sporthall Bilaga 3, Page 1 of 12 Uppdragsnummer: Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 2,0 m Ödometer nr: 4 Densitet: 1,69 t/m3 Vattenkvot: 73 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Effektivt vertikaltryck, [kpa] Def.hastighet: 0,74 %/h ,0E- 11 1,0E ,0E- 9 e[%1 C [rn2/s] 1,0E rekommendationer. mrmlies 30 0 atv- 1,0E Försöketär utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av cv och k har korrektion utförts så att värdena motsvarar en temperatur av 7 C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid c, kpa M kpa L' kpa M' cv, min' m2/s ki, m/s fik ,4 1,7E-9 7,6E-11 1,6 Anm. Portrycket något förhöjt Skalan i diagrammet avviker från den av SGF:s Laboratoriekommite satta rekommendation., Gjötwellsgatan 22, Box P:12172IUppdrag _180.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 1,0E- 6

8 Utvärdering av modultal och kontroll av portryck Projekt: Vinterviken Sporthall Bilaga 3, Page 2 of 12 Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 2,0 m Ödometer nr: 4 Densitet: 1,69 t/m3 Vattenkvot: 73 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, o'v, [kpa] M [MPa] Ub [kpa] o 0 o o o 1 oo oo o 55' o Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation M' 13,499 ' kpa L ' Anm. Portrycket något förhöjt är beaktad., Gjörwellsgatan 22, Box P:12172IUppdrag )14_180.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 300

9 Utvärdering av permeabilitet Bilaga 3, Page 3 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer: Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 2,0 m Ödometer nr: 4 Densitet: 1,69 t/m3 Vattenkvot: 73 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Def.hastighet: 0,74 %/h Permeabilitet, k, [m/s] 1,0E ,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E SOF. enligt RedovisnIng Försöket är utfört och utvårderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten korrektion utförts så att värdena motsvarar en temperatur av 7 C. m/s 7,6E-111,6 16k Anm. Portrycket något förhöjt, Gjörwellsgatan 22, Box P Uppdrag _180.W Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB k har dah

10 Utvärdering av förkonsolideringstryck och linjär modul Bilaga 3, Page 4 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 2,0 m Ödometer nr: 4 Densitet: 1,69 t/m3 Vattenkvot: 73 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, [kpa] o F 30 ' Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. kpam kpa Anm. Portrycket något förhöjt al, ' kpa, Gjörwellsgatan 22, Box P-12172IUppdrag b txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB

11 Redovisning av ödometerförsök, CRS-försök Projekt: Vinterviken Sporthall Bilaga 3, Page 5 of 12 Uppdragsnummer: Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 3,5 m Ödometer nr 6 Densitet: 1,64 t/m3 Vattenkvot: 63 % Provningstemp.: 20 C Provdiameter 50 mm Benämning: Lera Provhöjd: 20 mm Effektivt vertikaltryck, [kpa] Def.hastighet: 0,76 %/h ,0E- 11 1,0E ,0E- 9 'v cv [m2/s] 1,0E Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av cv och k har korrektion utförts så att värdena motsvarar en temperatur av 7 C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. 0-' kpa c ML' kpa a ' 1_, kpa M' c v, min' m2/s ki, m/s ,5 1,5E-9 1,0E-10 2,7 Portrycket något förhöjt, Gjörwellsgatan 22, Box P:121721Uppdrag b14_181.W Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB fik

12 Utvärdering av modultal och kontroll av portryck Bilaga 3, Page 6 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 3,5 m Ödometer nr 6 Densitet: 1,64 t/m3 Vattenkvot: 63 % Provningstemp.: 20 C Provdiameter 50 mm Benämning: Lera Provhöjd: 20 mm Def.hastighet: 0,76 %/h Effektivt vertikaltryck, [kpa] M [MPa] ub [kpa] rekommendationer laboratonekom SGF:s enligt Redovisning 0 0 _ Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation M ' 15,5114 ' kpa Anm. Portrycket något förhöjt är beaktad., Gjörwellsgatan 22, Box P:121721Uppdrag b14_181.txt Stockholm, Tel , Fax geolab@sweco.se, wvvw.sweco.se/geolab, Ingär i SWECO Infrastructure AB

13 Utvärdering av permeabilitet Bilaga 3, Page 7 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 3,5 m Ödometer nr: 6 Densitet: 1,64 t/m3 Vattenkvot: 63 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Defhastighet: 0,76 %/h Permeabilitet, k, [m/s] 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E [ rekommendertioner Laboratorieko s SGF enligt Redovisning Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten korrektion utförts så att värdena motsvarar en temperatur av 7 C. m/s fik 1,0E-10 2,7 Anm. Portrycket något förhöjt, Gjörwellsgatan 22, Box P:121721Uppdrag b14_181.1xt Stockholm, Tel , Fax geolab@sweco.se, wwwsweco.se/geolab, Ingår 1 SWECO Infrastructure AB k har

14 Utvärdering av förkonsolideringstryck och linjär modul Bilaga 3, Page 8 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 3,5 m ödometer nr 6 Densitet: 1,64 t/m3 Vattenkvot: 63 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Lera Provhöjd: 20 mm Def.hastighet: 0,76 %/h Effektivt vertikaltryck, dv, [kpa] E [ rekommendationer Laboratonekommtes s SGF enligt Redovisning Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad 02c, kpam kpa' kpa L,aL ' Anm. Portrycket något förhöjt, Gjötwellsgatan 22, Box P:121721Uppdrag b14_181.txt Stockholm, Tel , Fax geolab@sweco.se, wwwsweco.se/geolab, lrtgåri SWECO Infrastructure AB

15 Redovisning av ödometerförsök, CRS-försök Projekt: Vinterviken Sporthall Uppdragsnummer:Uppdragsgivare: 14U Bjerking AB, Stockholm Sektion/borrhål: B322 Djup: 4,5 m Densitet: 1,72 t/m3 Vattenkvot: 42 % Provningstemp.: 20 C Benämning: Varvig lera Bilaga 3, Page 9 of 12 Datum/Sign: Löp-nr/Gransk.: Ödometer nr 3 Provdiameter: 50 mm Provhöjd: 20 mm Def.hastighet: 0,74 %/h 0 0 Effektivt vertikaltryck, G'y, [kpa] ,0E ,0E rekommendetioner Laboratoriekommtés SOF:s enligt ing Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av cv och k har korrektion utförts så att värdena motsvarar en temperatur av 7 C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. kpa M L' kpa 012 ' kpa 2/s M'cv min' m rnis, c' - k fik ,5 1,0E-8 8,2E-10 3,1 åenee. Skalan i diagrammet awiker från den av SGF:s Laboratoriekommite satta rekommendation, Gjörwellsgatan 22, Box P Uppdrag b14_188 txt STOCKHOLM, Tel: , Fax: geolab@sweco.se, ingår i SWECO Infrastructure AB 300 1,0E- 6 SINECO 1 (4)

16 Utvärdering av modultal och kontroll av portryck Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: 14U Bjerking AB, Stockholm Sektion/borrhål: B322 Djup: 4,5 m Densitet: 1,72 t/m3 Vattenkvot: 42 % Provningstemp.: 20 C Benämning: Varvig lera Bilaga 3, Page 10 of 12 Datum/Sign: Löp-nr/Gransk.: Ödometer nr: 3 Provdiameter: 50 mm Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, [kpa] 2 40 M [MPa] Ub [kpa] 1 20 rekommendationer. SGF:s enligt ning Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation Anm. M' 18,5 ' kpa 92 o 09»0 e är beaktad., Gjörwellsgatan 22, Box P:121721Uppdrag b14_188.1xt SWECO STOCKHOLM, Tel: , Fax: geolab@sweco.se, ingår 1 SWECO Infrastructure AB 2 (4)

17 Utvärdering av permeabilitet Projekt: Vinterviken Sporthall Bilaga 3, Page 11 of 12 Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 4,5 m Ödometer nr: 3 Densitet: 1,72 t/m3 Vattenkvot: 42 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Varvig lera Provhöjd: 20 mm Permeabilitet, k, [m/s] Def.hastighet: 0,74 %/h 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E rekommendationer Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten korrektion utförts så att värdena motsvarar en temperatur av 7 C., m/s fik 8,2E-10 3,1 Anm., Gjörwellsgatan 22, Box P:121721Uppdrag _188.txt STOCKHOLM, Tel: , Fax: geolab@sweco.se, ingår i SWECO Infrastructure AB k har SWECO 3 (4)

18 Utvärdering av förkonsolideringstryck och linjär modul Bilaga 3, Page 12 of 12 Projekt: Vinterviken Sporthall Uppdragsnummer Uppdragsgivare: Datum/Sign: U Bjerking AB, Stockholm Löp-nr/Gransk.: Sektion/borrhål: B322 Djup: 4,5 m Ödometer nr: 3 Densitet: 1,72 t/m3 Vattenkvot: 42 % Provningstemp.: 20 C Provdiameter: 50 mm Benämning: Varvig lera Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, [kpa] rekommendationer. Laboretoriekommttles SGF:s enligt ning Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation Anm. kpa M L, kp a a ' L, kpa är beaktad., Gjörwellsgatan 22, Box P:121721Uppdrag _188.trt SWECO STOCKHOLM, Tel: , Fax: geolab@sweco.se, wwwsweco.se/geolab, ingår i SWECO Infrastructure AB 4 (4) ;

19 FÖRKLARINGAR IKE F&A5 turat GlICKAPIA EJ 10:1~1517 WINIDIERNI KOCRONAT- SYSTEM swau FILIDSYSTEM - ratto P~AR PLJA ,355 ElErEch"srstol ffisin 4312 SIKERNSANIT 0 0 MGMICillMe OUCVAT(12103 " GegallIMIMeNrmitmard~ 1: /17. itrys --:::::::: , , :-,. '' _ : ;._ t _,-e.:::,..... '. aniall VIntervIksvägen -, ṉte *., i.- 'i.'.i.. / i 4. I ---'-- 7 '-'" -, "-- ;:r ,:..- '. '. '.iat'tut fl 3 1, -- Bk6' B 8308` B310 ;r 8312 B311I,,y -,; 13313I,I, ' 83,8 Ea.,9 ano 832.1B ? ttt It ,. gli.3å e '..8329? 8334 " t B ASPUDDEN 2: ta ? B , r.s k ':!..5_ i I.1.1 g- U t i. B Lb tril AVSEN z VINTERVIKEN IDROTTSHALL f :t Il 17Z SAI as artgafi LUXERG GEOTEKNSK imersneerg PLAN 14, ,17

20 Sle Tr ; E Tr.34 7,2.34 Tr r Tr.15 9e Tr GVR_B FÖRKLARINGAR HGJOSYSTEM - Rico r'«te Tle BETECKNINGAR INET 97/111E BETECKNOGSSYSTEM 4ai5LN telnesdnen Be099 NNrk >N s 50TO 1/11201 rs /0209 SO _10 SEKT1ON A-A H 1 100L 6200 S/ SO s/ ,02e k/020ne -20 SEK11ON B-B H 01CO L s -13./020n r Al to 50 SEKT1ON C-C H 1100 L Tr.14 k2.15 Sle Tr N20 Tr Fes /020n 42./ Tr.5 D Si 35yrt60601erp1/.. -s -19 -s Tr Jb2.14 Tr Ir 15 Tr.16 Tr kn s SEKT1O1 D-13 H 'å s/ /02Ce 2 kn 4 6 kt,un '.. i'.7 VINTERVIKEN IDROTTSHALL Eår1.1" i...0,^ U SAI CiG ' 'rlijar LNBISERG! GEOTEWSK UNDERSBOLG SEKTM A-A, B-B, C-C, 0-0 9ALÅ a.

21 021 BU FÖRKLARINGAR Skr Tr 35Tr VE en Nn HÖJOSYSTEM FKO BETECKMGAR SEKTION E-E s/020o H 130L 1200 Futs. 35Tr Tr B337 Båt Tr , _132 35Tr V / s/02cos/020n SO00 501:10euru ANA AVM1 SEKTKIN F-F L1200, VINTERVIKEN IDROTTSHALL! ; ft.it1t1[ U24.:53-40 SAI as LICIBERG GEOTEMSK UNDEROGNIC SEKTOM E-E, F-F ffr fr =,.

22 Stockholms stad Miljö- och hälsoskyddsnämnden BESLUT Dnr Sida 1 (3) Handläggare Arcona AB Karin Kuttainen Att. Hoshiar Dodkanlou Telefon: Box STOCKHOLM Miljöförvaltningen Plan och miljö Fleminggatan 4 Box Stockholm Telefon Växel Fax karin.kuttainen@stockholm.se Anmälan om avhjälpande av föroreningsskada Blommensbergs bollplan, Gröndal 1:1 i stadsdelen Gröndal Beslut Anmälan föranleder ingen åtgärd från miljö- och hälsoskyddsnämnden. Bakgrund Miljö- och hälsoskyddsnämnden har mottagit en anmälan enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd. Anmälan avser bortschaktning av förorenade massor. En geoteknisk markundersökning har genomförts inför byggande av en idrottshall. Endast mark under planerad hall är undersökt. En kompletterande undersökning kommer att genomföras utanför hallens läge, inför schakt för t ex ledningar. Området består idag av en grusad bollplan omgiven av skog, en gräsyta och en skola. Intill ligger Essingeleden. 14 jordprov togs ut i fem punkter ner till maximalt 2 meters djup. Samtliga prov analyserades med XRF avseende arsenik, koppar, zink och bly. Därutöver analyserades 12 jordprov på laboratorium, varav 11 prov analyserades avseende metaller, 2 avseende oljekolväten, 3 avseende PAH, 1 avseende PCB och 1 avseende klorbensener. I samtliga provpunkter påträffades fyllning av grusig sand. Under fyllningen påträffades torv på lera eller bara lera på mellan 0,45 och 1,1 meters djup. Vid laboratorieanalys understeg alla föroreningshalter KM, förutom i ett torvprov där kvicksilver- och blyhaltema låg mellan Naturvårdsverkets generella riktvärden för känslig och mindre känslig markanvändning, KM respektive MKM samt två jordprov som hade föroreningshalter av kvicksilver respektive nickel i halter mellan KIVI och MKM.

23 Stockholms stad Dnr Sida 2 (3) Uppmätta föroreningshalter understiger framtagna platsspecifika riktvärden för kvicksilver, bly och nickel under byggnad. Påträffade föroreningar kan därmed ligga kvar under byggnaden. Uppschaktade förorenade massor ska däremot transporteras till godkänd mottagningsanläggning. Damning av förorenad jord ska undvikas genom att dammförhindrande åtgärder vidtas vid risk för damning. 010 Det finns risk för uppträngning av grundvatten vid schaktning på större djup än en meter. Vid eventuell avledning av grundvatten till dagvattennätet, bör enligt rapporten, vattnet provtas innan avledning. Motivering Miljö- och hälsoskyddsnämnden bedömer att det i dagsläget inte finns anledning att förbj uda eller begränsa verksamheten eller förelägga om skyddsåtgärder utöver de som ni själva åtagit er. Information och upplysningar Avhjälpandeåtgärderna ska genomföras så som anges i anmälan. Vid eventuella förändringar av betydelse ur miljösynpunkt ska samråd ske med miljö- och hälsoskyddsnämnden innan förändringarna genomförs. Innan verksamheten påbörjas ska anmälan kompletteras med anlitad mottagare av de förorenade massorna. Kompletteringen kan göras med e-post Verksamheter eller åtgärder som syftar till att förändra vattnets djup eller läge, leda bort grundvatten eller genom tillförsel av vatten öka grundvattenmängden samt att uppföra anläggningar i vatten är vattenverksamhet som kan kräva tillstånd eller anmälan enligt 11 kap miljöbalken. Kontakt bör då tas med Länsstyrelsen. Anmälan om avhjälpande av föroreningsskada En eventuell avledning av grundvatten till dagvattennätet, ska stämmas av med Stockholm Vatten innan den genomförs. Miljö- och hälsoskyddsnämnden har översänt anmälan till Länsstyrelsen för kännedom. Genomförda åtgärder samt mängd, typ och mottagare av omhändertaget material ska sammanställas i en slutrapport och sändas in till miljö- och hälsoskyddsnämnden. Tillsynsavgift Den som bedriver verksamhet som omfattas av miljöbalkens regler ska betala för den tid som läggs ned på tillsyn av verksamheten. I tillsynen ingår granskning av inkomna handlingar, inspektioner, möten, telefonsamtal med anledning av aktuellt ärende, upprättande av skrivelser m.m. Timavgiften är för närvarande kr.

24 Stockholms stad Dnr Sida 3 (3) Ett särskilt beslut angående tillsynsavgift kommer att sändas till er. Om ni önskar ändra tidigare meddelad referens eller fakturaadress, vänligen meddela det på e-post karin.kuttainengstockholm.se Enligt delegation Natma Spett t.f. Enhetschef Kopia till: Helene Spets, Bjerking AB Susanne Öjerstam, Bjerking AB Anmälan om avhjälpande av föroreningsskada
