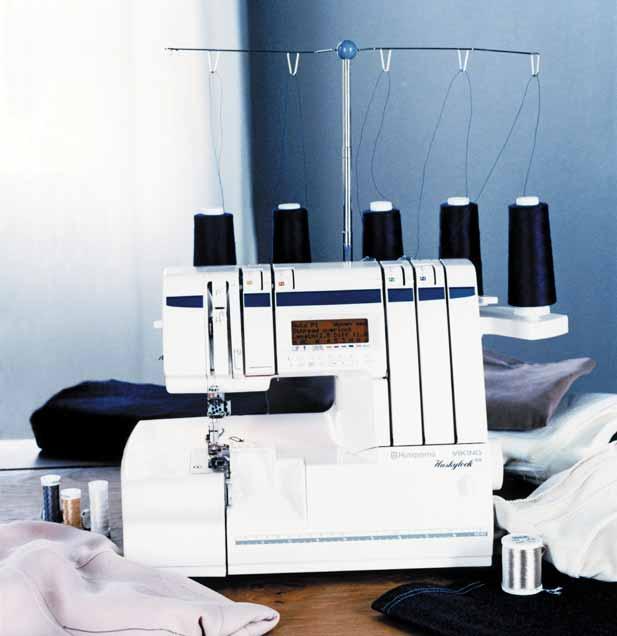

Instruktionsbok KEEPING THE WORLD SEWING

Transkript

1 Instruktionsbok KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.

3 Innehållsförteckning Översikt... 1 Tillbehör... 2 Funktion... 3~4 Handhjul... 3 Byta pressarfot... 3 Öppna / Stänga frontluckan... 3 Tillbehörsask... 4 Förberedelser... 4~8 Anslutning... 4 Syhastighet... 5 Teleskopstång... 5 Femte trådrullehållare... 5 Byta nål... 6 Byta tråd... 7 Trådnät... 7 Trådrullebrickor... 7 Knapp för stygntunga... 8 Pressarfotslyftare... 8 Frigöra övre kniven... 8 Friarm... 8 Sömnadsguide... 9~14 Funktionsknappar... 9~10 Välj önskat språk AUTO-läge Val av söm Val av tyg MANUELL-läge Rekommendation som skall ändras MINNES-läge Lagra ny inställning i minnet Ta fram inställningar ur minnet Radera inställningar ur minnet Sömtabell Tygtabell Felmeddelande Trädning... 16~18 Pressarfotstryck Rekommenderad trådspänning Trådspänning... 20~21 Ställa in stygnbredd / skärbredd Stygnlängd Differentialmatning... 23~24

4 Sömnad... 25~48 Fyrtrådig overlock med 2 nålar Före sömnaden Lägga i tyget Börja sy... 25~26 Inläggstråd / Dekortråd Bågformade overlocksömmar Tretrådig overlocksöm... 29~30 Tvåtrådig overlock... 31~32 Rullfåll - Tretrådig rullfåll... 33~34 Tvåtrådig rullfåll Flatlock Stråveck Femtrådig over lock och kedjesöm... 37~39 Täcksöm... 40~48 Skötsel... 49~50 Byta lampa Förvaring Byta ut nedre kniv Smörjning Referenstabeller... 51~54 Tabell om tyg, nål och tråd Felsökning Speci kationer Extra tillbehör Pressarfötter... 58~66 Skräpsamlare Anteckningar... 68~71 Alfabetisk innehållsförteckning... 72

5 Stygnplåt Översikt 1. Spak för inställning av pressarfotstryck 2. Trådrullehållare 3. Skydd trådtilldragare 4. Trådledare 5. Teleskopstång 6. Trådspänningsrattar 7. Pressarfotslyftare 8. Trådkniv 9. Trådledare A för dekorativ tråd / inläggstråd 10. Ratt övre kniv 11. Pressarfot 12. Sidokåpa 13. Ratt för inställning av skärbredd / stygnbredd 14. Knivskydd 15. Frontkåpa 16. Frontlucka 17. Handhjul 18. Sömnadsguide 19. Stygntunga 20. Övre kniv 21. Knapp för stygntunga 22. Trådledare B för dekorativ tråd 1

6 Tillbehör Skruvmejsel Oljebehållare Insexnyckel (1.5mm) Pincett Borste för rengöring Trådbrickor Lamphållare Pressarfot ( C ) för täcksöm Stygnplåt ( C ) för täcksöm och dubbel kedjesöm Nålträdare Universalpressarfot Plasthuv Nät för trådrullar Knivskydd ( C ) för täcksöm och dubbel kedjesöm Nålar (SCHMETZ 130/705H) Skräpsamlare Passage förbi trådledare E # 80 # 90 2

7 Funktion Handhjul Vrid alltid handhjulet mot dig. Byta pressarfot Stäng av maskinen, se sid 4. Ta loss A Sätta fast 1. Höj pressarfoten 2. Höj nålarna till högsta läge genom att vrida handhjulet mot dig 3. Tryck på knappen (A) så att foten lossnar. 4. Lägg den nya foten med stiftet rakt under spåret på fästet. Sänk pres sar fots lyf ta ren så att hål la ren fångar pressarfoten. Knivskydd Öppna frontluckan Tryck delen (B) - vid pilen - åt höger och fäll ner luckan mot dig. B Stänga frontluckan Stäng luckan försiktigt. Frontluckan skall vara stängd under sömnad. Frontluckan är försedd med en säkerhetsbrytare. Om frontluckan inte är stängd, startar inte maskinen. Frontlucka 3

8 Tillbehörsask Lyft asken försiktigt i bakkanten, uppåt ➀ och åt vänster i pilens riktning ➁. 2 Asken består av två delar. I asken nns plats för fotreglage och övriga tillbehör. För att sätta tillbaka asken gör du omvänt enligt ovan. 1 Anslutning Med maskinen följer två sladdar - fot reg la ge - slad den och nätsladden med stickpropp. 1. Ställ fotreglaget på kant. Montera hyl skont ak ten i sockeln inne i fot reg la get, tryck i kontakten. 2. Se till att kontakten sitter fast or dent ligt. Detta behöver du endast göra första gången du skall an vän da ma ski nen. 3. För att rätt avleda sladden, pla ce ra den i spåret enligt bild. OBS: Innan anslutning, kontrollera att fotreglaget är av typ FR-4. På maskinens baksida nns in for ma tion om elektrisk spänning. Kontrollera innan du anslu ter ma ski nen att dessa värden stämmer över ens med led nings nä tet. Speci kation varierar från land till land. Anslut fotpedal och nätsladd ➀ ➁. När du trycker in huvudströmbrytaren till kopp las både maskin och belysning. Låt aldrig något som helst föremål ligga över fotpedalen. När maskinen inte används skall hu vud ström - bry ta ren vara frånslagen och stickproppen utdragen ur vägg ut ta get. När huvudströmbrytaren är från sla gen startar inte maskinen även om du trampar på fot pe - da len. ON 1 OFF 2 4

9 Syhastighet Ju mer du trampar på fotpedalen desto fortare syr maskinen. Du kan välja tre maxhastigheter med hastighetsväljaren. När du trycker in huvudströmbrytaren, ställs normal hastighet in. I displayen visas enligt följande: :0-500 (maxfart 500 stygn/min) : (maxfart 1000 stygn/min) : (maxfart 1300 stygn/min) OBS! När du väljer Kedjesöm, Bred täcksöm eller Förstärkt täcksöm är max.has tig he ten be grän sad till normal- eller lågfart. Teleskopstång Drag upp teleskopstången till full höjd och vrid tills den låses mot stoppet. Se till att den runda öglan är till vänster. Femte trådrullehållare 5

10 Byta nål Ta bort nål Koppla från maskinen elektriskt när du skall byta nål. 1. Ställ nålen i högsta läge genom att vrida hand hju let mot dig. 2. Lossa nålskruven med insexnyckeln och tag bort nålen med hjälp av nålträdarens andra ände. OBS! Använd insexnyckeln som är ett standard tillbehör för en riktig montering. VIKTIGT! Drag åt skruven något för den nål du inte använder, så att skruven inte ramlar ur när du syr. Sätta i nål Koppla från maskinen elektriskt när du skall byta nål. 1. Ställ nålen i högsta läge genom att vrida hand hju let mot dig. 2. Sätt i den nya nålen med den ata sidan från dig och skjut upp nålen så långt det går. 3. Drag åt skruven. 4. Om nålen inte går upp ordentligt kan nålskru ven behöva lossas. Använd nålsystem 130/705H nr Dessa är desamma som för vanliga symaskiner. 6

11 Klipp tråden Knyt ihop tråden A B Byta tråd Maskinen levereras trädd med overlocktråd. När du skall byta till din tråd, följ trädningen på sid. 16~18 eller gör enligt följande: 1. Klipp av be ntlig tråd nära trå drul len (framför teleskopstången). Sätt den nya trådrullen på tråd rul le hål la ren och knyt ihop trådändarna. 2. Lyft pressarfoten med pres sar fots lyf ta ren för att frigöra trådspänningen och knuten kan då lätt passera ge nom trådspänningsbrickorna. 3. Drag ut gripartråden tills trådknuten kommer ca 10 cm bakom pressarfoten. Pressarfot Pressarfotslyftare 4. När du byter nåltråd, klipp av tråd knu ten innan den når nålsögat för att undvika att nålen kröks. Nålsöga Trådnät I vissa fall behöver trådrullen täckas med nätet så att inte tråden trasslar sig. Träd på nätet så att det täcker hela trådrullen. Trådrullebrickor När vanliga trådrullar används, placeras trådrullebrickorna som bilden visar för att hålla trådrullarna på plats. Detta förhindrar tråden från att fastna på kanten av trådrullen. 7

12 Knapp för stygntunga (Ändra från overlocksöm till rullfåll) Höj nålen till högsta läge genom att vrida handhju let mot dig. Overlock För stygntungans knapp i linje med N på stygnplåten. Rullfåll Drag styngtungans knapp mot dig i linje med R på stygnplåten. Stygnplåt Knapp för stygntunga Pressarfotslyftare För pressarfotslyftaren uppåt för att höja pressar fo ten. Pressarfotslyftaren stannar i läge A. Vid byte av pressarfot eller om du skall föra in mycket kraftiga tyger under pressarfoten, kan lyft höj den ökas ytterligare genom att trycka pres sar fots lyf ta ren till läge B och hålla kvar. Se till att övre gripare är i nedre läge. OBS! Sy aldrig med pressarfoten upplyft. A B Pressarfotslyftare Frigöra övre kniven När du vill sy utan att tyget skärs av i kanten, kan övre kniven frigöras. 1. Ta bort sidokåpa a och friarmskåpa b genom att dra respektive kåpa i pilens riktning. 2. Öppna frontluckan. 3. Tryck in ratten till ändläge och vrid övre kniven enligt pilen på ratten till slut lä ge. Tänk på att kniven är vass. Var för sik tig när du skall frigöra den. 4. Sätt tillbaka friarmskåpa och sidokåpa. OBS! Se till att kniven är i sitt nedersta läge innan du börjar sy. OBS! Var noga med att sy längs med tygkanten när kniven är bortkopplad. Pressarfot Frontlucka Friarm Drag ut sidokåpan a i pilens riktning. Fri ar men gör det möjligt att sy byxben, man sch et ter, muddar etc. Borttagning av friarmskåpa Ta tag i friarmskåpan b som bilden visar. 1. Lyft den något uppåt och frigör låset. 2. Drag åt vänster. a b 8

13 Sömnadsguide Funktionsknappar Tangenterna nedan kan du antingen trycka in ett steg i taget eller hålla intryckta till önskad in ställ - ning. 1. = AUTO-tangent. AUTO-läge kan ställas in genom att trycka in tangenten. Grundinställningar visas i displayen. 2. = Minnestangent. När du trycker in tangenten kommer du in i maskinens minne där du kan få fram redan lagrade inställningar eller lagra egna. 3. = Sömvals-tangent. När du trycker in tangenten kan du få fram de 16 förinställda söm mar na. Fun-gerar endast i AUTO-läge. 4. = Tangent för val av tyg. 6 olika tygtyper kan ställas in med denna tangent. Fungerar endast i AUTO-läge. 5. = Stegnings-tangent. Med tangenten kom mer du in i MANUELL-läge där du kan lagra och/ eller ändra inställningar. Stegar enligt följande: Stygn längd - Differentialmatning - Stygntungans po si tion - Nål po si tion - skär bredd - trådspänning = Plus (+)- och Minus (-) tangenter I MANUELL-läge: Ökar (+) eller minskar (-) inställt värde. M-läge: Stegar till inlagda minnen. 8. = Hastighetsväljare. Du kan välja olika max-hastighet. Se Syhastighet sid Sömnadsguide - Alla sömnadsinställningar kan visas i displayen 9

14 Sömnadsguide Läge och söm num mer Läge och in ställd söm visas Min nes num mer I läge MEMORY vi sas min nets nummer. Tyg Typ av tyg visas. Söm Söm be skriv ning visas Stygn längd Re kom men de rad stygn längd visas Differentialmatning Rekommenderad inställning visas Stygntungans läge Rekommenderat läge visas som motsvarar markering på stygnplåten. Nålposition Rekommenderad nålposition visas som mot sva rar markering på nålklämman. Skärbredd Rekommenderad skärbredd visas. När symbolen visas i displayen skall övre kniven sänkas. Trådspänning Rekommenderad trådspänning visas. Varje trådspänningsratt motsvarar färgsymbolerna från vänster till höger. (G=gul, R=röd, G=grön, B=blå, L=lila) Hastighet Vald syhastighet visas. Se Syhastighet, sid.5. 10

15 Sömnadsguide Välj önskat språk Du kan väl ja föl jan de språk: Amer. eng el ska, Brit. eng el ska, fran ska, ita lien ska, tys ka, svens ka, norska, dans ka, n ska, hol länd ska, span ska, tjeck is ka, polska och ryska. Gör in ställ ning enligt föl jan de: 1. Håll -tangenten och stegningstangenten intryckt samtidigt som du trycker in hu vud - ström bry ta ren. För in ställt språk visas. 2. Tryck på -tangenten eller -tangenten tills önskat språk visas. 3. Tryck på -tangenten. 4. Valt språk är nu lagrat och nns kvar även när du stänger av maskinen. A = AUTO-läge Välj söm och typ av tyg. Re kom men de ra de värden visas i displayen. Detta ger nor malt ett bra söm nads re sul tat. OBS! Tyg- och trådstruktur kan variera mellan olika fa bri kat. Prova dig därför fram till bästa in ställ ning för din maskin. Val av söm När du tryck er in hu vud ström bry ta ren vi sas söm Auto A1, tyg val Vävt nor och söm 4-trå dig overlock. Du ändrar söm genom att trycka på Sömvals-tangenten. För varje tryck ning visas re kom - men de ra de inställningar. Jämför med Sömtabell sid. 15 och fortsätt trycka på sömvalstangenten tills önskad söm visas i displayen. När displayen visar för trådspänningen betyder detta: Använd inte tråd här. OBS! Displayen visar när du skall byta till ett annat tillbehör. För att få bort detta meddelande, tryck på -tangenten. Olika tillbehör, se under Sömnad sid 25. Extra tillbehör, se sid

16 Sömnadsguide Exempel: Om du trycker på stygnvalsknappen 3 gånger från utgångsläget, visas förljande i displayen: Val av tyg Du väljer tyg genom att trycka på Tyg vals-tang en ten. I displayen visas re kom men de rad inställ ning. Om med de lan de Komb ej möjlig visas är in ställ ning en inte lämplig. Se Tabell om tyg sid. 15. Gör inställningar enligt rekommendationerna i displayen. Maskinen är nu klar för sömnad. OBS! Tyg- och trådstruktur kan variera mellan olika fabrikat. Prova dig därför fram till bästa inställning för din maskin.vi re kom men de rar att du alltid gör ett syprov innan du syr i ditt plagg. OBS! Stygnlängd och differentialmatning ändras automatiskt beroende på söm- och tygval. Övriga inställningar kan ändras med respektive ratt eller knapp. MANUELL-läge Du kan ändra rekommenderad inställning i MANUELL-läge om re kom men da tio nen inte ger önskat resultat för ditt tyg och/eller tråd. Din egen inställning kan lagras i Minnes-läge M. Rekommendation som skall ändras 1. Du kommer in i MANUELL-läge genom att trycka en gång på stegningstangenten. 2. Rekommenderad siffra blinkar. 3. Stega med stegningstangenten fram till siffran du vill ändra. 4. Öka eller minska inställningen genom att trycka på -tangenten 5. Fortsätt trycka på dessa tangenter tills önskat värde visas. 6. Spara den nya inställningen i MINNES-läge. OBS! Stygnlängd och differentialmatning ändras automatiskt enligt siffrorna som visas i displayen. Övriga inställningar kan ändras med respektive ratt eller knapp. 12

17 Sömnadsguide MINNES-läge Efter att ha gjort nya eller egna inställningar i MANUELL-läge kan du lagra dessa eller få fram dina inställningar i MINNES-läge Lagra ny inställning i minnet 1. Efter att ha ändrat inställning i MANUELL-läge, tryck på -tangenten. Minnets nummer blinkar ett par sek un der. Om du redan har lagrat inställningar i detta minne, blinkar med de lan det Vill du ersätta. 2. Vill du ersätta, tryck då på -tangenten. 3. Om du inte vill ersätta, tryck på -tang en ten tills du kommer till ett tomt minne. När minnet är tomt blinkar <Min ne tomt>. Tryck på -tangenten för att lagra. 4. Vill du inte ersätta eller lagra, tryck -tangenten för att komma ur Minnes-läget.. Ex. Minne nr 01 är upptaget. Ex. Tryck på -tangenten två gånger - minne nr 03, som är tomt, visas. Det nns 50 till gäng li ga minnen. I slutet på boken nns plats för dina egna noteringar. 13

18 Sömnadsguide Ta fram inställningar ur minnet 1. När du trycker in huvudströmbrytaren visas de re kom men de ra de grund in ställ ninga rna i displayen. 2. Tryck på -tangenten. Nu visas Minne med den sista inställningen du gjorde innan du stäng de av maskinen. 3. Välj det minne du vill använda genom att trycka på -tangenten. Radera inställningar ur minnet 1. Tryck på -tangenten. Nu visas Minne med den sista inställningen du gjorde innan du stäng de av maskinen. 2. Välj det minne du vill radera genom att trycka på -tangenten. 3. Tryck sedan sam ti digt på Söm vals-tangenten och tang en ten för tygval. Nu visas Minnet raderas blinkande i displayen. OBS! Om du ångrar dig, släpp de båda tangenterna. 4. Om du vill gå vidare med raderingen, tryck på -tang en ten samtidgt som -tang en ten och tang en ten för tygval hålls intryckta.. 5. Nu visas Minnet är tomt och raderingen är genomförd. 6. Tryck på -tangenten för att komma till grund in ställ ning en. 14

19 Tabell över sömmar Följande 16 sömmar är nns inbyggda och är förprogrammerade i Husqvarna Viking Huskylock 936 Kod Söm 4-trådig overlock 3-trådig bred overlock 3-trådig smal overlock 3-trådig atlock 3-trådig rullfåll 3-trådig kantavslutning 2-trådig bred overlock 2-trådig smal overlock 2-trådig atlock 2-trådig rullfåll 2-trådig kantavslutning Dubbel kedjesöm Täcksöm 6 mm bred Täcksöm 3 mm smal Förstärkt täcksöm 5-trådig overlock Text i display 4trådig overlock 3trådig bred overl. 3trådig smal overl. 3trådig atlock 3trådig rullfåll 3trådig kantavslutn. 2trådig bred overl. 2trådig smal overl. 2trådig atlock 2trådig rullfåll 2trådig kantavslutn. Kedjesöm Täcksöm 6 mm bred Täcksöm 3 mm smal Förstärkt täcksöm 5trådig overlock Tygtabell Kod Tyg Vävt normalt Vävt kraftigt Vävt tunt Trikå (elastiskt) normalt Trikå (elastiskt) kraftigt Trikå (elastiskt) tunt Text i display Vävt nor Vävt kra Vävt tun Trikå nor Trikå kra Trikå tun Felmeddelande När följande meddelande visas, åtgärda felet. Meddelande Sänk pressarfoten Stäng luckan Överbelastad Använd annat minne Kontakta service Åtgärd Pressarfoten skall vara nedsänkt under sömnad Luckan skall vara stängd under sömnad Tag bort tyget, börja om sömnaden Välj ett annat minne Kontakta service för åtgärd 15

20 Trädning (Fyr-trådig overlock) Träd maskinen i följande ordning: Övre gripartråd ( A ) Undre gripartråd ( B ) Nåltråd (-ar) ( C,D ) Spunnen tråd D N Dekorativ tråd D N Trädning av den övre gripartråden ( A ) 1. Ställ övre griparen i högsta läge genom att vrida handhjulet mot dig. 2. För pressarfotslyftaren uppåt. 3. Öppna frontluckan. 4. Drag tråden från trådrullen genom trådledare ➀ på stången vidare och genom trådledare ➁ till ➈. När dekorativ tråd används, för trådledaren för dekorativ tråd (B) åt höger(d), träd därefter tråden genom trådledaren. C D A B När normal tråd används, för trådledaren för dekorativ tråd (B) åt vänster(n) Träd tråden genom hålet ➈ på den övre griparen. 6. Drag ut tråden och lämna cirka 10 cm tråd bakåt. 10 cm 9 OBS! För alla sömmar förutom 2-trådiga sömmar, ställ in 2-trådsomvandlaren enligt bild. 16

21 Spunnen tråd D N C Dekorativ tråd D N D A B Trädning nedre gripartråd ( B ) 1. För pressarfotslyftaren uppåt. 2. Öppna frontluckan. 3. Drag tråden från trådrullen och ge nom trådledare ➀ på stången och vidare genom trådledare ➁. OBS! Se till att tråden snäpper ner i spåret på ➁ och mellan trådspänningsbrickorna ➂. 4. Vrid handhjulet mot dig så att nedre gri pa ren kommer längst ut till höger. 5. Träd vidare genom 4 till ➇. OBS! För att få bästa resultat när du syr kan a tavslutningar, träd genom trådledare a Tryck spaken (A) i pilens riktning tills trådhålen ➈ och ➉ är mitt för varandra. Drag tråden genom hålen ➈ och ➉ med hjälp av pincetten. (A) 10 cm 7. Lämna ca 10 cm tråd bakåt. 8. Nedre griparträdaren återgår automatiskt till utgångsläge när du vrider handhjulet ett varv. 17

22 Trädning av nåltråd (-ar) ( C ) ( D ) 1. För pressarfotslyftaren uppåt. 2. Höj nålen till högsta läge genom att vrida handhjulet mot dig. C 1 D A B 3. Drag tråden från trådrullen genom trådledare ➀. 2 OBS! Se till att trå den snäpper ner i spåret på ➁ och mellan trådspänningsbrickorna ➂ Drag tråden genom trådledare 4, ➄, 6 för den högra nålen och genom trådledare ➄, 6 5 för den vänstra nålen. OBS! Kontrollera att höger nåltråd (D) passerar till höger om trådledaren ➄ och vänster nåltråd (C) till vänster För tråden i spåret på nålträdaren. 6. Håll nålträdaren mot nålen med -hålet på ovan- eller undersidan. För nålträdaren längs nålen till nålsögat. Tråden kommer ut som en ögla genom nålsögat. 7. Drag tråden genom nålsögat 7 med hjälp av pincetten. Drag ut tråden ca 10 cm bakåt. 10cm 18

23 Förberedelser och kontroll Kontrollera att ingen av trådarna har fallit ur trådledarna eller gått av. Se till att övre kniven rör sig rätt mot den nedre kniven genom att sakta vrida handhjulet mot dig. Kontrollera att inga tyg- eller trådrester sitter mellan kni var na. Vrid handhjulet mot dig och se till att trådarna lindas kring stygntungan på stygnplåten. Om inte, kontrollera trädningen. När maskinen är färdigträdd, stäng frontluckan och sänk pressarfoten. 1 Pressarfotstryck Du kan ändra pressarfotstrycket med den graderade spaken på maskinens vänstra sida. Läge N för normalt tyg. Lägre siffra för tunt tyg. Högre siffra för kraftigt tyg. N 5 Rekommenderad trådspänning Vänster nål Höger nål Övre gripare Nedre gripare Stygnlängd Stygnbredd/ Skärbredd Overlock Rullfåll Smal kantavslutning Trådspänningen är endast en re kom men da tion enligt schemat ovan. Se re kom men da tion i displayen. Eftersom siff ror na i tabellen är ge nom snitt svär den kan tråd spän ning en behöva änd ras något. Trådspän ning en är olika för olika sorters tyg och tråd. OBS! Tyg- och trådstruktur kan variera mellan olika fabrikat. Prova dig därför fram till bästa inställning för din maskin. Differentialmatningsförhållandet är normalt

24 Trådspänning Utgå från normalläge. Ändra och kon trol le ra därefter en ratt i taget tills du fått önskat resul tat. För att få hår da re tråd spän ning vrider du ratten till en högre siffra. För att få lösare trådspän ning vrider du ratten till en lägre siffra ➀ Vänster nåltråd ➁ Höger nåltråd ➂ Övre gripartråd 4 Nedre gripartråd Riktig tråd spän ning Nedre och övre gripartråd bör vara väl ba lan - se ra de med samma tråd spän ning (båda gripartrå-darna skall korsas vid kanten av tyget). Nåltråden skall ej slacka eller dras ihop. Avigsida Nedre gripartråd Höger nåltråd Rätsida Övre gripartråd Vänster nåltråd Obalanserad övre gripartråd lindas runt och över undersidan Ställ in hårdare trådspänning på övre gripartråd (ratt ➂) eller lägre tråd spän ning på nedre gripar-tråd (ratt 4). 1 Avigsida Nedre gripartråd Vänster nåltråd Rätsida Höger nåltråd Övre gripartråd 20

25 Obalanserad nedre gripartråd lin das runt och över rätsidan Ställ in hårdare trådspänning på nedre gripartråd (ratt 4) eller lägre tråd spän ning på övre gripartråd (ratt ➂). Avigsida Nedre gripartråd Vänster nåltråd Rätsida Höger nåltråd Övre gripartråd Vänster nåltråd alltför lös Ställ in hårdare trådspänning på vänster nåltråd ratt ➀ eller lägre trådspänning på båda grip art rå da rna - ratt ➂ och 4. Avigsida Nedre gripartråd Vänster nåltråd Höger nåltråd Rätsida Övre gripartråd Höger nåltråd alltför lös Ställ in hårdare trådspänning på höger nåltråd ratt ➁. Avigsida Rätsida Nedre gripartråd Vänster nåltråd Höger nåltråd Övre gripartråd 21

26 Ställa in stygnbredd / skärbredd Stygnbredd/Skärbredd kallas avståndet mellan nål och tygets ytterkant. Skärbredden kan ställas in mellan 5-7 mm beroende på typ av material. Normal stygnbredd / skärbredd är 5.5 mm, vilket motsvarar N på ratten. Vrid på ratten a för att ställa in skärbredden. OBS! På sidokåpan nns ett indexmärke. a Om du får öglor på kanten av tyget, för stygn ngret mot dig för att njustera bredden. skärbredd stygnbredd För att justera, för stygntungan emot dig från läget N till läget. Det nns två lägen för njustering. Provsy när du justerat dina inställningar. stygntunga Knapp för stygntunga Stygnplåt 22

27 Maskinen ställer automatiskt in stygnlängd. Du kan ändra inställningen enligt följande: Stygnlängd Normal stygnlängd är 2.5 mm för vanlig overlock. Du kan ändra stygn läng den mellan 0.8 mm (smal rullfåll) och 5 mm. Ändra stygnlängd 1. Tryck på stegningstangenten tills siffran för stynglängd blinkar. 2. Tryck på (+)- eller (-)-knappen för att välja önskad siffra. 3. Börja sy. Stygnlängden ändras nu au to ma tiskt 4. Använd MINNES-funktionen om du vill lagra inställningen. Se sid 12. Differentialmatning Maskinen ställer automatiskt in differentialmatning. Du kan ändra inställningen enligt följande: Maskinen är utrustad med två matare, varav den främre (differentialmataren) kan justeras till att mata mer eller mindre i förhållande till den bakre (huvudmataren). Inställningen kan göras mellan För tunt tyg, ställ in nära 0.5. För elastiskt tyg, ställ in nära 2.5. Du kan använda dif fe ren ti al mat ning för att rynka i normalt tyg. För max i mal rynkning, ställ in 2.5 och öka stygnlängden. Ändra differentialmatning 1. Tryck på stegningstangenten tills siffran för differentialmatning blinkar. 2. Tryck på (+)- eller (-)-knappen för att välja önskad siffra. 3. Börja sy. Differentialmatningen ändras nu au to ma tiskt 4. Använd MINNES-funktionen om du vill lagra inställningen. Se sid 12. OBS! Differentialmatning och stygnlängd är relaterade till varandra. Deras resp. min- och max-värden kan begränsas av kombinationen och av vald söm. 23

28 Sy alltid ett prov först på en tyglapp av det tyg du tänker använda och jämför med tabellen nedan. Fart Stygnlängd Diff Min. 0.5-Max. 2.5 Min. 0.6-Max. 2.0 Stygnlängd Diff = Min Max Låg - Hög Låg-Normal Låg - Hög Låg-Normal Tyg Differentialmatning 1.0 Inställning Resultat Elastiskt Stickat Jersey Ej elastiskt Normaltjockt vävt tyg 1.0 Mycket tunt Siden Fodertyg Trikå

29 Sömnad Fyrtrådig overlock med 2 nålar Före sömnaden När trädningen är klar, drar du för sik tigt ut de fyra trå dar na un der och bak om pres sar fo ten. Vrid hand hju let mot dig 2-3 varv så att stygnen for mas på stygn tung an. Varning! Håll ngrarna borta från rörliga delar. Var speciellt uppmärksam på nålens rörelse och området däromkring. Pressarfotslyftare Lägga i tyget När du skall börja sy, för in tyget under främre delen av pressarfoten. Pres sar fo ten behöver inte höjas. Vid mycket kraftiga tyger: Höj pressarfoten, ut nytt ja extralyftet om så behövs. Lägg tyget under och skjut fram det framför kniven. Sänk pressarfoten. Börja sy Sy de första stygnen sakta genom att vrida hand hju let mot dig. Tyget matas automatiskt. Du be hö ver endast föra det mot pressarfoten. 25

30 Avsluta sömmen När du har sytt sömmen färdig, fortsätt sy ut så att en kedja bildas, som förhindrar trådarna att gå upp och för att förbereda nästa söm. Drag tyget försiktigt bakåt och åt vänster medan maskinen syr. Detta kallas kedjesömnad. Drag inte i trådarna. Då kan nålarna krökas eller gå av. Skär av trådkedjan med hjälp av trådkniven på maskinens vänstra sida. OBS! För trådkedjan bakifrån och fram över trådkniven, dra trådkedjan emot dig. 26

31 Inläggstråd / Dekortråd Inläggstråd/dekortråd kan användas för att förstär ka och stabilisera vid hopsömnad i elastiska tyger samt som dekoration. Det nns två sätt att använda inläggstråd: Träd genom öglan längst ut till vänster på teleskopstången och vidare genom trådledaren på maskines vänstra sida Träd den smala (ca 3 mm) inläggstråden i hålet på pressarfoten, för tråden bakåt under foten och sy så att högra nålen syr genom inläggstråden. 2. Träd en smal inläggstråd genom det lilla hålet på pres sar fo tens högra sida nära nålarna enligt bild. Se till att tråden löper längst ut i kanten på tyget och sy sedan över tråden. 27

32 Bågformade overlocksömmar Vid inåtgående bågformiga sömmar styr du tyget försiktigt så att ytterkanten ligger intill pres sar fo tens högra framkant. För tyget med vänster hand i pilens riktning samtidigt som höger hand för tyget i motsatt riktning, se bild. Utåtgående bågformiga sömmar: Gör omvänt mot ovanstående beskrivning. 28

33 Vänster nål Tretrådig overlocksöm För att sy tretrådig overlock tar du helt enkelt bort en nål Ta bort högra nålen Tretrådig overlocksöm med vänster nål blir lika bred som med 2 nålar. Använd tråd spän nings - rat ten för vänster nåltråd ➀, stygnbredd/skärbredd är normalt 6 mm. Differentialmatningsinställning normalt Ta bort vänstra nålen Höger nål syr med smalare bredd. Använd Höger nål 1 2 tråd spän nings rat ten för höger nåltråd ➁, stygnbredd/skärbredd är normalt 4 mm. Differentialmatningsinställning normalt

34 Tretrådig overlocksöm Rätt trådspänning Nåltråden ligger platt och rakt till vänster och låser sig med nedre gripartråd på rätsidan av tyget och som en platt V-form på avigsidan. Nedre gripartråd ligger platt på rätsidan och låser sig om kanten med nåltråden. Avigsida Rätsida Obalanserad nedre gripartråd lin das runt och över rätsidan Ställ in hårdare trådspänning på nedre gripartråd (ratt 4) eller lägre tråd spän ning på övre gripartråd (ratt ➂) a Avigsida Rätsida 30

35 2-Trådsomvandlare Tvåtrådig overlock 1. Öppna frontluckan. 2. Använd en nåltråd (vänster eller höger) och undre gripartråden. 3. Vrid handhjulet mot dig för att ytta den övre griparen till höger sida av nålen. 4. Håll 2-trådsomvandlaren med handen och tryck ned den försiktigt. Varning! Om omvandlaren trycks ned för hårt kan den böjas. 5. Sätt in spetsen ➀ på 2-trådsomvandlaren i hålet ➁ på den övre griparen. 6. Stäng frontluckan. 1 2 För sömnad med 3-tråds/4-tråds overlock. Ställ 2-trådsomvandlaren för overlock i det övre läget enligt bild genom att ta ut spetsen ➀ ur hålet ➁ på den övre griparen. 31

36 Sömvalstabell - Tvåtrådig sömnad Tyg Vänster nål Höger nål Övre gripare Nedre gripare Stygntunga Trådspänning Stygnlängdsratt Skärbreddsratt Tvåtrådig Overlock (smal) Tvåtrådig Overlock (bred) Tvåtrådig kantavslutning Tvåtrådig rullfåll Tunt Normalt Kraftigh Tunt Normalt Kraftigh Tunt Normalt Kraftigh Tunt Normalt Kraftigh Komb. är ej möjlig Komb. är ej möjlig Ställ in trådspänningen enligt tabellen ovan. Siffrorna i tabellen är medeltal och det kan vara nödvändigt att ändra spänningen efter typ av tyg, tygets tjocklek och tråd. OBS! Tyg och tråd kan variera mycket. Prova dig därför fram till bästa inställning för din maskin.. Differentialmatningen ställs normalt på 1.0 (se sid. 24). Trådspänningsändring / Rätt tråd spän ning Obalanserad nedre gripartråd - stygnen lindas runt och över avigsidan Öka trådspänningen på nedre gripartråd (ratt 4) eller minska trådspänningen på höger nåltråd (ratt ➁) Avigsida N Nedre gripartråd Rätsida Nåltråd Obalanserad nåltrådspänning - stygnen för lösa Öka trådspänningen på höger nåltråd (ratt ➁) eller minska trådspänningen på nedre gripartråd (ratt 4) Avigsida N Nedre gripartråd Rätsida Nåltråd 32

37 Rullfåll Tretrådig rullfåll Smal kantavslutning Rullfåll mm 4 2mm Tyget över kas tas med övre och nedre gripartråd Tyget rullas efter in ställ ning av tråd spän ning och över kas tas med övre gripartråd De två sömmarna beskrivna ovan är lämp li ga i tunna tyger. 1. Tag bort vänster nål (sy endast med höger nål) 2. Drag stygntungans knapp mot dig till läge R på stygnplåten. 3. Sy längs kanten, ett par mm in på tyget för att få en snygg kantavslutning. OBS! För att få bästa resultat när du syr kantavslutningar, träd genom trådledare a. (Se sid 17) 33

38 Tabell för tretrådig rullfåll och smal kantavslutning Rullfåll Smal kantavslutning Skärbredd Stygnlängd Differentialmatning Trådspänning Höger nåltråd (2) Övre gripartråd (3) Nedre gripartråd (4) Ställ in trådspänning efter behov och typ av tyg och tråd. Tvåtrådig rullfåll 1. Gör omvandling till 2-trådig overlocksöm, se sid Använd endast höger nål och för knappen för stygntungan mot dig till läge R på stygnplåten. Tabell för tvåtrådig rullfåll och smal kantavslutning Rullfåll Smal kantavslutning Skärbredd Stygnlängd Differentialmatning Trådspänning Höger nåltråd (2) Övre gripartråd (3) Nedre gripartråd (4) 34

39 Rätsida A. Flatlock Det nns två sätt att sy atlock: Lägg avigsidorna mot varandra för att få ett dekorativt utseende. Lägg rätsidorna mot varandra för att få en stegsöm (omvänd atlock). Används för damunderkläder och spetsfastsättning. 1. Vik tyget dubbelt som på bilden. Lyft pressar fo ten, lägg in tyget rätt under nålen och fäll ned pres sar fo ten. Ställ in stygn bred den till 5-7. Sy så att tråden binder om kanten. (C). Justerskruv B. 2.5~3mm Flatlock med universalpressarfot 2. Byt till universalpressarfot. Använd justerskruven för att justera linjalen på uni v er sal pres sar fo ten så att den vikta tyg kan ten kommer mm utanför nålen och så att en del av stygnen sys över kanten. 3. Styr tyget med handen och sy med jämn hastighet. Tygledare OBS! Universalpressarfoten gör det lättare att sy längs den vikta kanten utan att tyget skärs av. C. 4. Vik upp tyget helt som på bilden. Denna metod passar inte för tunna tyger. Prova dig fram till rätt inställning på linjalen genom att sy på en lapp av samma tyg som det du skall använda. OBS! När du använder dekortråd, minska tråd spän ning en. Lagra inställningen i ett minne för fram ti da bruk 35

40 Stråveck Stråveck över kas tas om en vikt kant. För att und vi ka att du skär i ty get an vän der du uni ver - sal pres sar fo ten. Ställ in en ligt gui den, se sid. 38. Strå veck pas sar på barn klä der och damblusar. 1. Tag bort vän ster eller höger nål för att få önskad stråvecksbredd (sy endast med en nål). 2. Frigör övre kniven, se sid Höj pressarfoten. 4. Ställ trådspänningen som för normal overlocksömnad, N. Markera och pressa vecken i förväg. Differentialmatningsinställning normal, Lägg in tyget enligt guide på universalpressar-foten eller under standardpressarfoten med tygvikningen i linje med sidan på stygnplåten, sänk pressarfoten och börja sy. Sy ut en kedjesöm vid slutet av sömnaden. Veckkant Sidan av stygnplåten 6. Vecket pressas till ena sidan när sömnaden är färdig. 36

41 C D A B 2 E 1 Femtrådig over lock och ked je söm - träd ning av grip art råd (E) 1. Höj pressarfoten. 2. Öppna frontluckan 3. Drag tråden från trå drul len ge nom trådledare ➀ på tråd sta ti vet och vidare ge nom trådledare ➁. 3 OBS! Se till att tråden snäpper ner i spåret på ➁ och fortsätt trädningen genom ➂ Vrid handhjulet mot dig så att nedre gri pa ren kommer längst ut till höger. 5. När du för knappen vid griparträdaren i pilens riktning enligt bild, rör sig griparen till höger och du kan enklare trä tråden i hålet längst ut på griparen. 6. Träd vidare genom 7 till ➉. 7 OBS! Se till att tråden snäpper ner i spåret på ➇ Lämna ca 10 cm tråd bakåt. 8. Nedre griparträdaren återgår automatiskt till utgångsläge när du börjar sy. 8 7 Trådledare E OBS! När dekorativ tråd används i femtrådig overlock och dubbel kedjesöm används trådledare E. Sätt fast trådledare E på maskinen som bilden visar, bakifrån och för den framåt mot framsidan. Träd därefter den dekorativa tråden genom trådledare E. 37 När maskinen skall bäras, ta av trådledare E från maskinen.

42 5-trådig overlock Dobbel kedjesöm C D A B C D A B D A B E 8 D A B E 38

43 Femtrådig overlock Dobbel kedjesöm OBS! Sätt i SCHMETZ nålar(s) i nålskruven i läget(s) rekommenderat i Sömnadsguiden. # 80 # 90 # 90 # 80 # 90 Femtrådig overlock Nålläge A #90 Nålläge C #80 Dobbel kedjesöm Nålläge A #90 Dubbel kedjesöm Avigsida Dubbel kedjesöm Rätt tråd spän ning Ked je söm mens nåltråd ligger på rät si dan av tyget och un der trå den syns som små stygn på avigsidan. Rätsida N 5 Nåltråden allt för lös (a) Ställ in hår da re tråd spän ning på vänster nåltråd ratt ➀. Avigsida a Rätsida 5-lankainen varmuustikki Avigsida Femtrådig overlocksöm Rätt trådspänning Femtrådig overlocksöm är en kombination av kedjesöm och tretrådig overlock. Rätsida OBS! Ändra tråd spän ning för fem trå dig overlock, se ovan och även Trådspänning sid

44 Täcksöm När du vill sy täcksöm eller kedjesöm, skall du byta ut följande delar: 1. Knivskydd ( C ) 2. Stygnplåt ( C ) 3. Nål (Nr 90) 4. Pressarfot ( C ) Byt delarna i följande ordning: Klipp av och ta bort alla trådar innan du byter delar. 1. För att få övre griparen i rätt läge: 1) Trampa lätt på fotreglaget så att nålen går ner i lägsta position. 2) Öppna frontluckan för att komma åt griparspaken. 3) För säkerhets skull, stäng av maskinen. 4) Tryck ner och för spaken från S till C. 5) Vrid handhjulet mot dig tills nålen kom mer i högsta läge. 1 Frontlucka OFF 2. För knivskyddet (S) åt vänster och tag bort Tag bort sidokåpan och friarmskåpan och sänk kniven. (se sid. 8) 3 40

45 4 4. Tag bort nå len (nålarna) från nålklämman. 5,6 5. Ställ stygn tung ans spak på R. (se sid. 8) 6. Tag bort den van li ga stygnplåten (S). (Tag bort skruven.) Skruv 7 7. Vrid skär bredds rat ten till 7. Ratt för skärbredd OBS! Om skär bredds rat ten inte står på 7 är kniven i vä gen när stygnplåten för täcksöm (C) skall sättas dit Sätt i stygnplåt (C). Använd skruven som du tog bort enligt punkt 6 ovan. 9. Sätt i nål, nr 90, i position som displayen rekommenderar. 10. Sätt i pressarfot (C). 11. Sätt i knivskydd (C). OBS! Vid ändring från täcksöm/kedjesöm till normal overlocksöm gör ovanstående steg omvänt Stäng frontluckan. 13. Sätt tillbaka friarmskåpa och sidokåpa. 41

46 För att gå tillbaka från Täcksöm eller Dubbel kedjesöm till vanlig sömnad, gör du an vis - ning ar na i omvänd ordning. Tag dock alltid bort stygnplåt (C) innan du yttar griparspaken från C till S. Följ anvisningar enligt nedan: För säkerhets skull, stäng av maskinen. Klipp av och tag bort tråd innan du byter delar. 1. Öppna frontluckan. 2. Tag bort knivskyddet (C), se sid OFF 2 3. Vrid handhjulet mot dig så att nålen kommer i högsta position Tag bort pressarfot (C) Tag bort nål. 6. Tag bort friarms- och sidokåpa. 5 42

47 7 7. Tag bort stygnplåt (C). 8. Sätt tillbaka den vanliga stygnplåten (S). 9. Höj kniven. 10. Sätt tillbaka nålar för önskad söm Sätt tillbaka den vanliga pressarfoten (S). 12. Vrid handhjulet för hand så att nålen kommer i lägsta läge För tillbaka griparspaken för Kedje-/ Täcksöm från C till S. (Vrid handhjulet och kontrollera att övre gripare rör sig.) Sätt tillbaka den vanliga luckan (S) på front luckan. 15. Stäng frontluckan. 16. Sätt tillbaka friarms- och sidokåpa. 43

48 Trädning av gripare för Täcksöm (B) 1. Höj pressarfoten. 2. Öppna frontluckan. 3. Drag tråden från trådrullen genom trådledare ➀ på trådstativet och sedan genom trådledare ➁. C D A B E 1 2 OBS! Se till att tråden snäpper ner i spåret på ➁ och träd sedan genom ➂ till Vrid handhjulet mot dig så att griparen för ked je söm kommer längst ut till höger. 5. När du för griparspaken i pilens riktning (se bild) rör sig griparen åt höger och du kan lätt trä tråden i hålet på griparens spets. 6. Träd vidare genom 7 till ➈. 7. Lämna ca 10 cm tråd bakåt. 8. Griparspaken återgår automatiskt till ut gångs lä ge när du börjar sy eller vrider handhjulet mot dig

49 Bred täcksöm Smal täcksöm C D A B C D A B D A B E D A B E 45

50 Förstärkt täcksöm C D A B D A B E 46

51 Förstärkt täcksöm Rätt trådspänning Tretrådig söm har en viss trådspänning och nåltråden för kedjesöm ändras till lösare. 5 N N När nåltråden har för lös spänning Öka trådspänningen med rattarna ➀, ➁ och ➂, eller minska kedjesömmens trådspänning på nål trå den med ratt 4. 5 N N När griparetråden för kedjesöm har för lös spänning Öka kedjesömmens trådspänning på nåltråden med ratt 4. 47

52 Bred och smal täcksöm Rätt trådspänning Nåltrådarna har rätt trådspänning, medan gripartråden slackar lätt. Avigsida Rätsida Höger nåltråd är för lös Öka trådspänningen på höger nåltråd med ratt ➂ eller minska trådspänningen på gripartrådarna, ratt 4. 5 N N Avigsida Rätsida Båda nåltrådarna för lösa Minska trådspänningen på båda nåltrådarna med ratt ➁ och ➂. 5 N N Avigsida Rätsida 48

53 4 Skötsel Byta lampa Varning! Låt lampan svalna innan du byter för att inte bränna ngrarna. OBS! Lampans effekt får max vara 12V, 5 W. Koppla från maskinen elektriskt 1. Luta maskinen bakåt. 2. Tryck den grå hållaren ( nns i tillbehörsasken) med det djupa hålet upp mot lampan. 1, 3. Vrid inte utan drag lampan rakt ut Sätt en ny lampa i hållarens andra ände. För lampan upp i lamphållaren och tryck i lampan. Drag hållaren mot dig för att lossa den. 5. Kontrollera med ngrarna att den nya lampan sitter fast ordentligt i lamphållaren. 49

54 Rengöring efter sömnad Koppla först från maskinen elektriskt genom att dra ur stickproppen ur vägguttaget. 1. Öppna frontluckan och friarmskåpan (se sid. 3, 8) 2. Borsta bort allt ludd och tygrester med borsten, som nns i tillbehörsasken. Förvaring 1. När maskinen inte används, skall stickproppen dras ur vägguttaget. 2. Täck alltid maskinen med plasthuven när du slutat sy. 3. Förvara maskinen så att den inte utsätts för direkt solljus eller fukt. Byta ut nedre kniv Kniv nns som tillbehör hos din återförsäljare. Koppla från maskinen elektriskt. Nedre kniv 1. Öppna frontluckan, se sid Frigör övre kniven och ställ den i lägsta position. 3. Lossa nedre knivens skruv och tag bort kniven. 4. Montera den nya kniven. 5. Fäll tillbaka övre kniven 6. Vrid handhjulet så att nålarna är i lägsta position. 7. Se till att framkanten på kniven be nner sig 1-2 mm lägre än skär kan ten på nedre kniven. 8. Skruva fast den nya kniven med skruven. 9. Borsta alltid rent med borsten. 1~2mm Lägsta läge Skruv Övre kniv Smörjning För att maskinen skall arbeta jämnt och tyst måste rörliga delar i maskinen smörjas då och då. Smörj en till två gånger i månaden vid normal an vänd ning och en gång i veckan vid itig an vänd ning. Kom ihåg att koppla från maskinen elektriskt vid alla ser vi ce ar be ten. Torka bort över ödig olja innan du börjar sy. 50

55 Referenstabeller Referenstabell till sömrekommendationer i sömnadsguiden (Fem-trådig modell) 51

56 52

57 53

58 54

59 Tabell om tyg, nål och tråd Tunt tyg (siden, fodertyg, trikå) Normalt till tjockt tyg (bomull, viskos, gabardin) Tjockt tyg (ylle, jeanstyg) Nål (SCHMETZ 130/705H) (För vanliga symaskiner) Nr80 Nr80 ~ 90 Nr90 Tråd Nåltråd Overlocktråd Gripartråd Overlocktråd Ospunnen tråd Nåltråd Overlocktråd Gripartråd Overlocktråd Ospunnen tråd Nåltråd Overlocktråd Gripartråd Overlocktråd Ospunnen tråd Trådspänning Normal ~ Lös Normal Normal ~ Hård Överkastningsbredd (mellan vänster nål och kanten) 5.0 ~ 5.5 mm 5.0 ~ 5.5 mm 5.5 ~ 6.0 mm Stygnlängd 2.0 ~ 2.25 mm 2.5 ~ 3.0 mm 2.5 ~ 3.0 mm Använd stretchnål för stretchtyger. 55

60 Felsökning Problem Orsak Åtgärd Se sid. Maskinen syr inte Stickkontakten är inte isatt Sätt i kontakten ordentligh 4 Maskinen matar inte Pressarfotstrycket är för lågt Differentialmatning är ej rätt inställd Öka trycket genom att föra spaken nedåt Ställ in riktigt Nålen går av Böjd eller krokig nål Nålen fel isatt Du har dragit i tyget vid sömnaden Sätt i ny nål Sätt i nålen riktigt Drag inte i tyget Trådbrott Felaktig trädning För hård trådspänning Nålen fel isatt Träd om maskinen rätt Ställ in rätt trådspänning Sätt i nålen rätt eller byt nål 16 19~21 6 Hoppstygn Böjd eller krokig nål Nålen fel isatt Felaktig trädning Sätt i ny nål Sätt i nålen rätt Tråd om maskinen rätt Oregelbundna stygn Felaktig trådspänning Kontrollera trådspänningen 19~21 Tyget dras ihop Nåltrådarnas trådspänning för hård Felaktig trädning Behöver differentialmatning Lossa trådspänningen på nåltrådarna Träd om maskinen rätt Ställ in differentialmatning 0.5-N 19~

61 Speci kationer Antal trådar 5 trådar (4-3-2 trådar) Antal nålar 3 nålar (2-1 nål) Nålar System 130/705H Bredd mellan två nålar 2 mm Stygnbredd / Skärbredd Standard 5.5 mm ( mm) Stygnlängd mm Differentialmatningsförhållande (Max. 10 mm) Max. syhastighet 1300 stygn/minut Maskinens mått Bredd : 370 mm Djup : 265 mm (Max. 340 mm) Höjd : 285 mm (Max mm) Vikt 12 kg 57

62 Extra tillbehör Extra pressarfötter och skräuppsamlare nns hos din återförsäljare. Pärlfot (Extra tillbehör) (Art. nr ) 1. Ställ in stygnbredd Tag bort höger nål. 3. För stygntungans knapp emot dig till R 4. Byt till pärlfoten. 5. Ställ in stygnlängd 4-5 beroende på pärlans storlek. 6. Vik tyget längs linjen där pärlkedjan skall sys. Mata in det vikta tyget genom tyg le da ren på foten. OBS! Du kan också sy ner mitten på tyget med atlock, se sid Placera pärlkedjan i pärlledaren. 8. Börja sy. Tygledare Pärlledare Rynkfot (Extra tillbehör) (Art. nr ) Denna fot används för att sy ihop två tunna tyger där bara det ena tyglagret rynkas och den andra sys på den släta sidan. Maskininställning Differentialmatning: Pressarfot: Rynkfot Stygnlängd: 3-5 Nål: Två nålar eller en nål Stygntunga: Normal Byt till rynkfot 2. Höj pressarfotslyftaren. 3. Ställ nålen(-arna) i högsta position. 4. Lägg bottentyget ➀ - det tyg som blir rynkat - mellan stygn plåt och rynkfot med rätsidan upp och för in det mot nålen och mot övre kniven. 5. Lägg tyglager ➁ - det tyg som inte rynkas -med rät si dan neråt i öppningen på rynkfoten ➂ parallellt med bottentyget 6. Sänk pressarfoten. 7. Gör ett syprov, styr tyget mot tygledaren Låt bottentyget mata fritt och rynka medan över ty get leds igenom öppningen på rynkfoten. 58

63 Resårpressarfot (Extra tillbehör) (Art. nr ) Denna fot leder och sträcker ut resårbandet medan du syr. 1. Byt till resårpressarfoten. 2. Ställ in stygnlängd 4 eller 5 och stygnbredd 4.5 för 4-trådig modell. Trådspänningsskruv 3. Höj presarfoten, lossa trådspänningsskruven på resårpressarfoten så att den öppnas och för in resårbandet tills det kommer bakom foten. 4. Sänk pressarfoten, sy ett par stygn och kon trol le ra om resårbandet sys på rätt. Skruva åt skruven för att sträcka re sår ban det.. Skruva åt höger för att dra åt och åt vänster för att lossa. Resårband Tyg 5. Lägg tyget under pressarfoten och sy på resårbandet. 6. Kontrollera sömbildningen och, om det behövs, justera sträckningen av bandet genom att dra åt eller lossa skruven på foten. Resårpressarfoten kan också användas som guide för att sy fast vanliga band, 6-12 mm breda. Lossa skruven på foten så att den endast styr bandet. 59

64 Passpoalfot (Extra tillbehör) (Art. nr [bred] [smal]) Det nns två olika passpoalpressarfötter - en för normalbreda passpoaler och en med bredare spår för större passpoaler. Söm nads - tek ni ken är den sam ma för båda pressarfötterna. 1. Byt till passpoalpressarfoten. 2. Lägg passpoalen med dess rundade kant mitt emot sömlinjen mellan tyget räta mot räta. 3. Lägg in tyget under pressarfoten, kontrollera så att den rundade kanten på passpoalen passar in i spåret på pressarfotens undersida. Avigsida Rätsida 4. Sy först ett stycke in på passpoalen utan tyg för att se om passpoalen matas ordentligt. Sy sedan med tyg. Avigsida 5. Efter sömnaden, vik upp tyget Rätsida 60

65 Transparent pressarfot (Extra tillbehör) (Art. nr ) Den transparenta pressarfoten används för täcksöm. Används på samma sätt som pressarfot (C). (se sid. 40) Fördelen är att sömmen syns igenom foten. 61

66 Passpoal- och biesenpressarfot Sömval Stråveck 1. Tryck på sömvalstangenten tills texten Auto N Täcksöm 3mm smal visas. (ill. A) 2. Tryck på tygvalstangenten tills en lämplig materialtyp visas. OBS! Använd nål B & E. 3. Lyft pressarfoten och snäpp fast passpoaloch biesenpressarfoten. 4. Snäpp fast snoddguiden i hålet framtill på stygnplåten. 5. Stick in snodden i hålet på snoddguiden, och sedan genom urtaget i passpoal- och biesenpressarfoten. OBS! mm tjock snodd kan användas. 6. Dra ut snoddänden ca 5 cm bakom pressarfoten. (ill. C) 7. Sätt i tyget mellan pressarfoten och snodden. Skjut tyget under pressarfoten och upp mot nålarna. (ill. D) 8. Sänk pressarfoten och sy. OBS! Håll snodden bakom foten när du börjar sy. 9. Rynka med rundresår: Trä en rundresår genom snoddguiden och under pressarfoten. Skjut in tyget mellan rundresåren och pressarfoten bak mot nålanrna. Sänk pressarfoten och sy över rundresåren. Dra i båda ändarna av rundresåren för att rynka tyget. (ill. E) A B C D Stygnplåt 5cm Passpoal- och biesenpressarfot Snoddguide Snoddguide 1.5~2.0mm Färdig Rynkad E 62

67 Sömval Passpoal- och biesenpressarfot A B C D 5cm Passpoal- och biesenpressarfot ~2.0mm Passpoal 1. Tryck på sömvalstangenten tills texten Auto L Kedjesöm visas. (ill. A) 2. Tryck på tygvalstangenten tills en lämplig materialtyp visas. OBS! Även om sömnadsguiden rekommenderar nål A, använd nål B. 3. Lyft pressarfoten och snäpp fast passpoaloch biesenpressarfoten. OBS! Snoddguiden används inte vid den här tekniken. 4. Trä in snodden genom urtaget på passpoaloch biesenpressarfoten (ill. B). Dra ut snoddänden ca 5 cm bakom pressarfoten. OBS! mm tjocka snoddar kan användas. 5. Lägg tyget runt snodden framför pressarfoten (ill. C). Skjut tyget under framkanten av pressarfoten. (ill. D) 6. Sänk pressarfoten och sy över snodd och tyg. OBS! Håll snodden bakom pressarfoten när du börjar sy. 7. Vill du rynka, använd rundresår. Dra i båda ändarna av resåren när du sytt klart för att dra samman tyget (ill. E). OBS! Dra inte i elastiskt material när du syr, nålen kan gå av. Rynkad Färdig E 63

68 Pressarfot för hällor och band Sömval Hällor och band 1. Tryck på sömvalstangenten tills texten Auto M Täcksöm 6mm bred visas. (ill. A) 2. Tryck på tygvalstangenten tills en lämplig materialtyp visas. OBS! Använd nål A & E. 3. Lyft pressarfoten och snäpp fast den dubbelvikande pressarfoten för hällor och band. 4. Klipp av de främre hörnen. (ill. B) OBS! mm breda band kan användas. 5. Trä in bandet i bandguiden. Mata in bandet med pincett i springan framtill på pressarfoten. Dra ut bandänden ca 5 cm bakom pressarfoten. (ill. C) 6. Sänk pressarfoten och testsy sömmen enbart på det dubbelvikta bandet. 7. Lyft pressarfoten och skjut tyget under pressarfoten upp mot nålarna. 8. Sy fast det dubbelvikta bandet ovanpå tyget med täckssöm. 9. Hällor syr du utan tyg under. (ill. E) A B C Pressarfot för hällor och band 5cm Bandguide 23~25mm D Färdig Hälla E 11 64
