1 PM 1(20) Detta dokument är grundstandarden för data- och telenät inom Linköpings universitet. Avsteg från grundstandarden skall göras endast om det finns specifika och långsiktiga skäl för detta med hänsyn till verksamhetens karaktär eller de aktuella lokalernas förutsättningar. Avsteg får göras endast efter godkännande från. Den gemensamma grundstandarden riktar sig till projektledare, konsulter, samt berörda medarbetare vid universitetet. Dokumentet skall användas som underlag vid projektering och genomförande av byggprojekt. För kontakt med ansvariga för detta dokument, kontakt s kundcenter på telefon Revisioner Förtydligande av kontakt-typ för singelmodfiber (SC/UPC). i

2 2(20) Innehållsförteckning 1 Korskopplingsrum Allmänt Lokalt korskopplingsrum (LKK) Centralt korskopplingsrum (CKK) Nätverk för data Stamnät för data Distributionsnät för data Provning Dokumentation Externa dataförbindelser Kompletteringar Nätverk för telefoni Stamnät för telefoni Distributionsnät för telefoni Märkning och skyltning Stativ i CKK/LKK Panel Uttag i panel Märkning (fiberuttag) Uttag i rum Dokumentationsformat Krav på entreprenören Garantier Antal datauttag för olika lokaltyper... 20

3 3(20) 1 Korskopplingsrum Korskopplingspunkter är samlingspunkter för distributions- och stamnät, där det passiva nätet ansluts till aktiv utrustning. Två typer av korskopplingsrum definieras centrala korskopplingsrum (CKK) och lokala korskopplingsrum (LKK). Centralt korskopplingsrum (CKK) har som huvudsakligt syfte att vara sammankopplingspunkt för stamnät och vara lokal för nödvändig aktiv utrustning för hantering av LiU:s stamnät. Flera centrala korskopplingsrum sammankopplas för att skapa nödvändig infrastruktur för att täcka hela universitetets behov. Från centralt korskopplingsrum anordnas stamledningsnät även till närliggande lokala korskopplingsrum (LKK). Distributionsuttag LKK LKK LKK LKK LKK LKK CKK CKK CKK Se även Byggstandard för data-telerum och Linköpings universitets grundstandard för lokaler för vidare information. 1.1 Allmänt Följande standard gäller både CKK och LKK Klimat Normal temperatur i KK skall vara från 15ºC till 25ºC. När KK ventileras med till- och frånluft skall denna kanaliseras med rör till KK och inte via ventil mot närliggande utrymmen. Ventilationen skall utformas så att ett övertryck i KK skapas, för att förhindta att damm sugs in i rummet Ljudisolering Högsta bakgrundsljudnivåer i angränsande utrymmen för ej överskridas. Ljudisoleringen, Rw, skall vara minst 40 db till angränsande verksamhetsutrymmen, 35 db till angränsande korridor.

4 4(20) Skalskydd Kraven på lokalens inbrottsskydd och tillträdesbegränsning ställs i samråd mellan universitetets lokalförsörjningsenhet och samt fastighetsägaren. Dörr till KK hålls alltid låst och larmad. Låsning av utrymme för CKK och LKK samordnas med passer- och säkerhetssystem. Dörr till utrymme förses med larmgivare. Låscylinder skall i dörr med kortläsare vara i utförande hög nivå Tillträde till KK sker via kort/kodläsare som förbikopplar larm och öppnar ellås i dörr. Behörighet för tillträde till CKK och LKK med passerkort bestäms av och utfärdas av universitetets lokalförsörjningsenhet. Ytterligare larmgivare som t.ex. rörelsedetektorer kan installeras i CKK/LKK där det anses lämpligt. Universitetets lokalförsörjningsenhet ansvarar för beställning och installation av passeroch säkerhetssystem Samlokalisering CKK och LKK skall företrädesvis användas enbart för data/tele. Säkerhetssystemet bör inrymmas i egna utrymmen. Om detta inte är möjligt skall säkerhetssystemet förses med eget stativ i vilket all utrustning, inklusive batterier och elförsörjning, som härrör till säkerhetssystemet monteras. Avvikelser från detta måste godkännas av Stativ Stativ indelas i passiva stativ och aktiva stativ. Passiva stativ används enbart för passiv utrustning, som ODF-boxar och patchpaneler. Aktiva stativ används för aktiv utrustning, som switchar och routers. I normalfallet skall mekaniskt stabila öppna 19" 4-post-stativ, minst 200cm höga, användas. Stativen skall stabiliseras i sidled. Så kallade Ericsson-stativ skall aldrig användas. Samtliga stativ skall monteras minst 25 cm från sidovägg och 20 cm från intilliggande stativ. Passiva stativ skall monteras högst 50 cm från bakvägg. Varje passivt stativ skall stå intill ett aktivt stativ. Passiva stativ förses med horisontella avlastare mellan varje panel, typ Anixter artikelnummer (16 håls paneler) / (32-68 håls paneler) eller motsvarande. Se även avsnitt (Paneler i CKK/LKK) och (Paneler i CKK/LKK). Aktiva stativ skall monteras minst 80 cm från bakvägg. Jordning skall ske från potentialutjämningsskena till respektive stativ. Avvikelser från detta måste godkännas av. Stativ numreras från vänster till höger och skall märkas enligt avsnitt 4 (Märkning och skyltning) Städning Innan stativ och annan utrustning flyttas in i KK skall utrymmet städas och vara dammfritt. Utrymmet skall städas löpande under utförande av arbete. Inget brännbart material

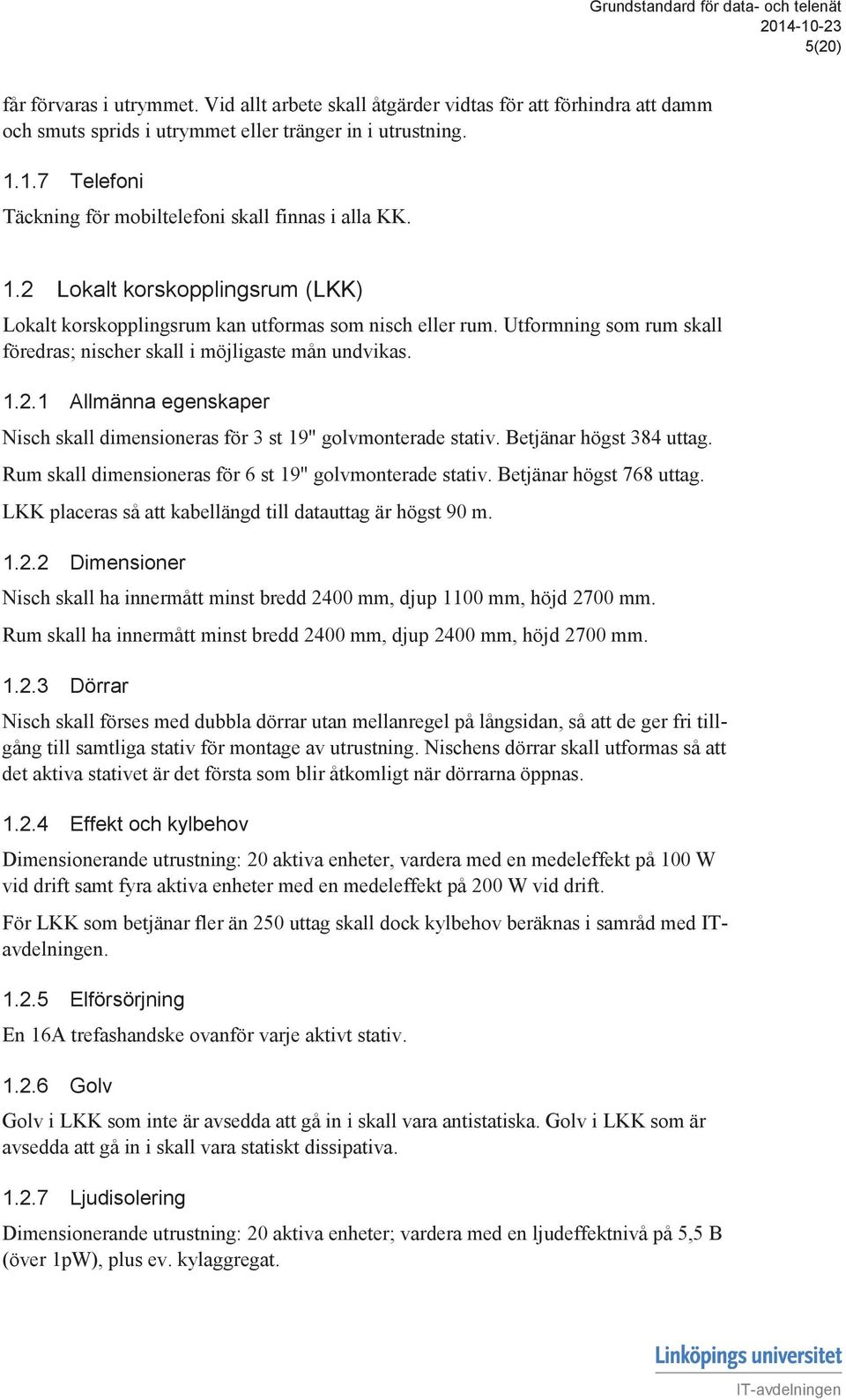

5 5(20) får förvaras i utrymmet. Vid allt arbete skall åtgärder vidtas för att förhindra att damm och smuts sprids i utrymmet eller tränger in i utrustning Telefoni Täckning för mobiltelefoni skall finnas i alla KK. 1.2 Lokalt korskopplingsrum (LKK) Lokalt korskopplingsrum kan utformas som nisch eller rum. Utformning som rum skall föredras; nischer skall i möjligaste mån undvikas Allmänna egenskaper Nisch skall dimensioneras för 3 st 19" golvmonterade stativ. Betjänar högst 384 uttag. Rum skall dimensioneras för 6 st 19" golvmonterade stativ. Betjänar högst 768 uttag. LKK placeras så att kabellängd till datauttag är högst 90 m Dimensioner Nisch skall ha innermått minst bredd 2400 mm, djup 1100 mm, höjd 2700 mm. Rum skall ha innermått minst bredd 2400 mm, djup 2400 mm, höjd 2700 mm Dörrar Nisch skall förses med dubbla dörrar utan mellanregel på långsidan, så att de ger fri tillgång till samtliga stativ för montage av utrustning. Nischens dörrar skall utformas så att det aktiva stativet är det första som blir åtkomligt när dörrarna öppnas Effekt och kylbehov Dimensionerande utrustning: 20 aktiva enheter, vardera med en medeleffekt på 100 W vid drift samt fyra aktiva enheter med en medeleffekt på 200 W vid drift. För LKK som betjänar fler än 250 uttag skall dock kylbehov beräknas i samråd med ITavdelningen Elförsörjning En 16A trefashandske ovanför varje aktivt stativ Golv Golv i LKK som inte är avsedda att gå in i skall vara antistatiska. Golv i LKK som är avsedda att gå in i skall vara statiskt dissipativa Ljudisolering Dimensionerande utrustning: 20 aktiva enheter; vardera med en ljudeffektnivå på 5,5 B (över 1pW), plus ev. kylaggregat.

6 6(20) Placering Ett eller flera LKK placeras i varje byggnad så att alla delar täcks in med spridningsnätets distributionsledningar. Hänsyn skall tas till byggnadens utformning för att minimera antalet LKK. Placeringen skall således inte väljas efter organisatorisk tillhörighet. Lokalerna ska kunna skifta nyttjare/användningsområde utan att placeringen av LKK berörs. LKK skall placeras så att ledningslängd från panel till uttag ej överstiger 90 meter (se SS- EN ). Lokalisering av korskopplingsrum skall göras i samråd mellan berörd fastighetsägare, entreprenör och. 1.3 Centralt korskopplingsrum (CKK) Följande standard gäller för CKK, utöver vad som anges under Allmänt, ovan Allmänna egenskaper CKK skall dimensioneras för 6 st 19" golvmonterade stativ Dimensioner Minsta rumsmått bredd 2400 mm, djup 2400 mm, höjd 2400 mm Effekt och kylbehov Dimensionerande utrustning: 3 aktiva enheter, vardera med en medeleffekt på 2500 W vid drift. Kylteknik för utrymmet skall kunna kompletteras för att klara ytterligare 2 aktiva enheter. Kylbehov i CKK skall dock alltid avgöras i samråd med Elförsörjning Elförsörjning av CKK skall om möjligt ske från två separata ställverk för att förhindra driftavbrott på grund av planerat eller oplanerat elavbrott i ett ställverk. Elförsörjning avsedd för aktiv utrustning skall vara via 16A trefashandske. Elförsörjningen i CKK skall dock alltid utformas i samråd med Golv Golv i LKK som inte är avsedda att gå in i skall vara antistatiska. Golv i LKK som är avsedda att gå in i skall vara statiskt dissipativa Klimat Normal relativ luftfuktighet i CKK skall vara mellan 30% och 70%, året runt Ljudisolering Dimensionerande utrustning: 5 aktiva enheter; vardera med en ljudeffektnivå på 6,5 B (över 1pW), plus ev. kylaggregat.

7 7(20) Behov av ljudisolering i CKK skall dock alltid avgöras i samråd med Skalskydd Mekaniskt inbrottsskydd uppfylla skyddsklass 1 enligt SSF 200:3.

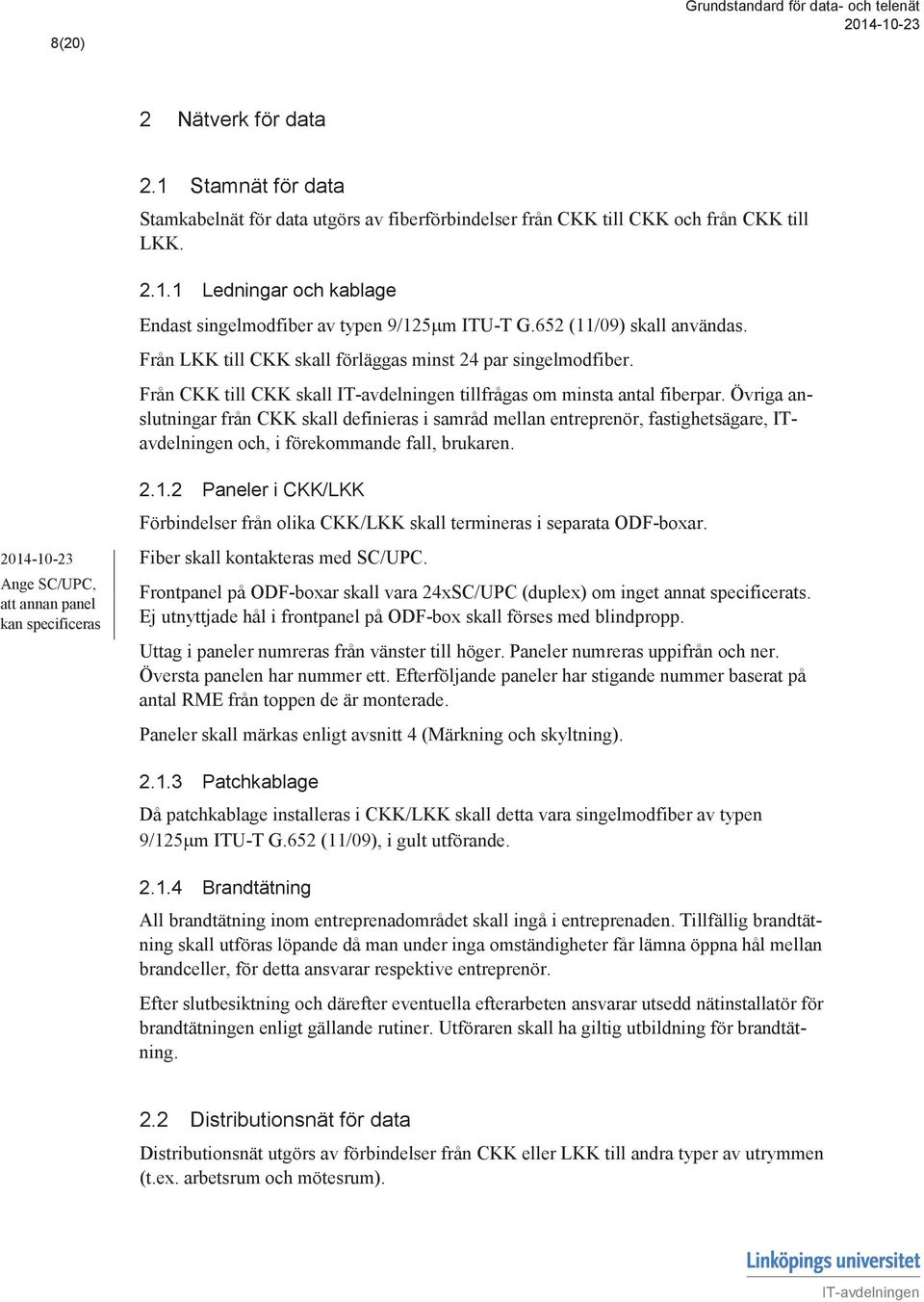

8 8(20) 2 Nätverk för data 2.1 Stamnät för data Stamkabelnät för data utgörs av fiberförbindelser från CKK till CKK och från CKK till LKK Ledningar och kablage Endast singelmodfiber av typen 9/125µm ITU-T G.652 (11/09) skall användas. Från LKK till CKK skall förläggas minst 24 par singelmodfiber. Från CKK till CKK skall tillfrågas om minsta antal fiberpar. Övriga anslutningar från CKK skall definieras i samråd mellan entreprenör, fastighetsägare, ITavdelningen och, i förekommande fall, brukaren. Ange SC/UPC, att annan panel kan specificeras Paneler i CKK/LKK Förbindelser från olika CKK/LKK skall termineras i separata ODF-boxar. Fiber skall kontakteras med SC/UPC. Frontpanel på ODF-boxar skall vara 24xSC/UPC (duplex) om inget annat specificerats. Ej utnyttjade hål i frontpanel på ODF-box skall förses med blindpropp. Uttag i paneler numreras från vänster till höger. Paneler numreras uppifrån och ner. Översta panelen har nummer ett. Efterföljande paneler har stigande nummer baserat på antal RME från toppen de är monterade. Paneler skall märkas enligt avsnitt 4 (Märkning och skyltning) Patchkablage Då patchkablage installeras i CKK/LKK skall detta vara singelmodfiber av typen 9/125µm ITU-T G.652 (11/09), i gult utförande Brandtätning All brandtätning inom entreprenadområdet skall ingå i entreprenaden. Tillfällig brandtätning skall utföras löpande då man under inga omständigheter får lämna öppna hål mellan brandceller, för detta ansvarar respektive entreprenör. Efter slutbesiktning och därefter eventuella efterarbeten ansvarar utsedd nätinstallatör för brandtätningen enligt gällande rutiner. Utföraren skall ha giltig utbildning för brandtätning. 2.2 Distributionsnät för data Distributionsnät utgörs av förbindelser från CKK eller LKK till andra typer av utrymmen (t.ex. arbetsrum och mötesrum).

9 9(20) Ledningar och kablage Till distributionsnätet skall dubbelskärmat kablage S/FTP kategori 7 användas. Denna kabel skall följa svensk standard SS-EN och klara branklassning minst IEC332-1 och vara av LSFRZH-utförande. Kabel-längd från LKK/CKK till distributionsuttag för ej överstiga 90 meter. Dragavlastningar och kabelgenomföringar ska utformas för att förhindra mekaniska skador på kablaget Uttagsdon Uttagsdon skall vara 8-polig kategori 6 STP RJ45 eller bättre. Uttag skall märkas enligt avsnitt 4 (Märkning och skyltning). Nummerordning och märkning av distributionsuttag skall följa husets och rummens geografiska ordning. För terminering av uttagsdonen i rum eller arbetsplats bör materialvalet vara överensstämmande med övrig installationsutrustning för el, svagström, mm. Samtliga ingående produkter som uttag och kontaktdonspaneler skall vara specificerade för och installerade enligt standard EIA/TIA-568B. Normalt antal data- och teleuttag per rum för olika lokaltyper anges i avsnitt Paneler i CKK/LKK För terminering av distributionsuttag i CKK/LKK skall korskopplingspanel 24xRJ45 kat 6 STP eller bättre användas, med utrymme för märkning av panel och individuella uttag enligt avsnitt 4 (Märkning och skyltning). Samtliga ingående produkter som uttag och kontaktdonspaneler skall vara specificerade för och installerade enligt standard EIA/TIA-568B. En enskild panel i CKK/LKK skall terminera distributionsuttag från högst ett våningsplan och hus. Uttag från olika våningsplan eller olika hus får således inte termineras i samma panel. Mellan parvisa paneler monteras parvisa horisontella trådledare. Stora KK-byglar monteras för vertikalt kablage mellan varannan panel. Byglarna storlek dimensioneras så att planerade antalet patchkablar ryms. Uttag i paneler numreras från vänster till höger. Paneler numreras uppifrån och ner. Översta panelen har nummer ett. Efterföljande paneler har stigande nummer baserat på antal RME från toppen de är monterade. Paneler skall märkas enligt avsnitt 4 (Märkning och skyltning) Patchkablage Då patchkablage installeras i CKK/LKK skall STP kat 6 eller bättre användas. - För anslutning av accesspunkter skall orange kabel användas. - För övriga installationer skall blå kabel användas.

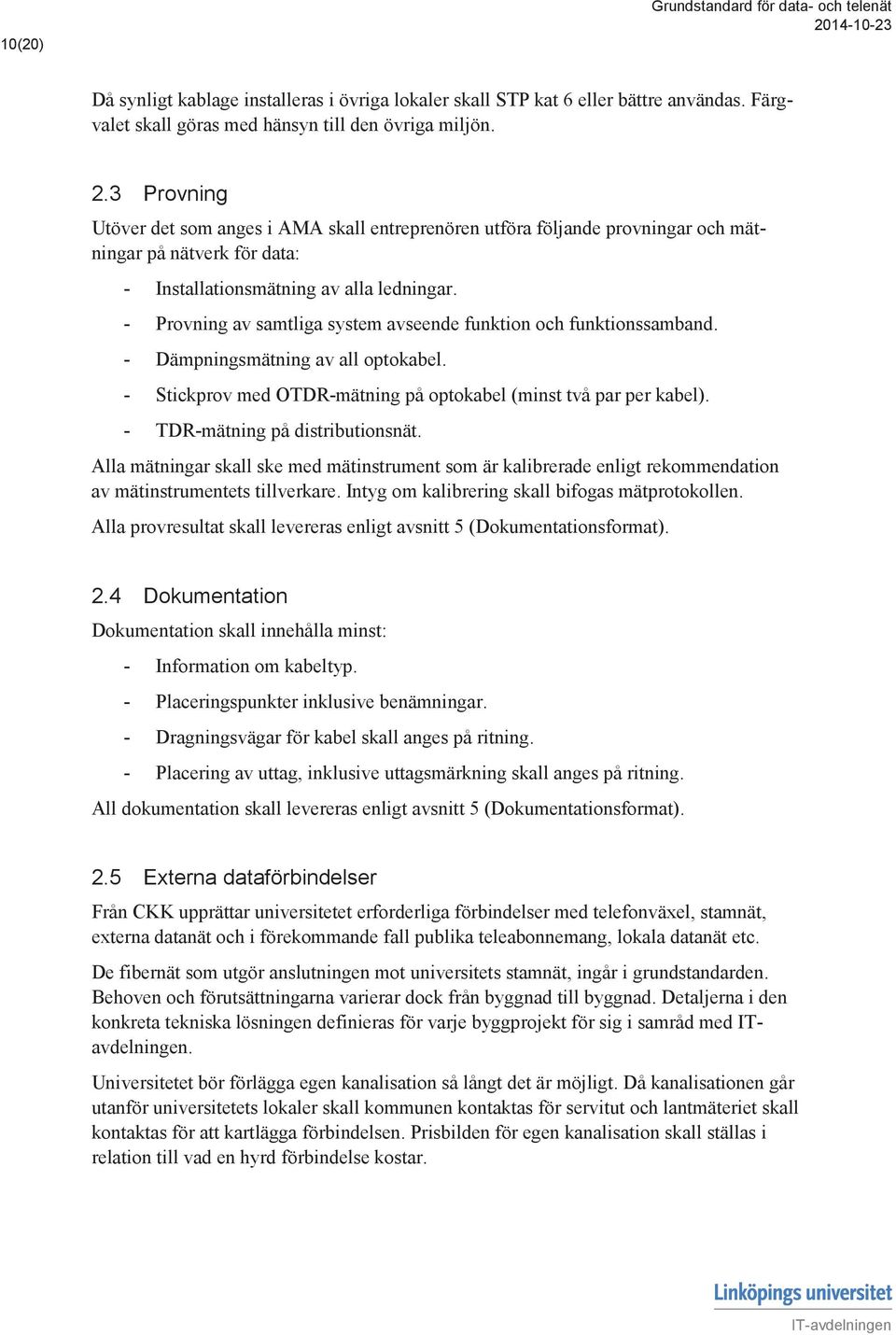

10 10(20) Då synligt kablage installeras i övriga lokaler skall STP kat 6 eller bättre användas. Färgvalet skall göras med hänsyn till den övriga miljön. 2.3 Provning Utöver det som anges i AMA skall entreprenören utföra följande provningar och mätningar på nätverk för data: - Installationsmätning av alla ledningar. - Provning av samtliga system avseende funktion och funktionssamband. - Dämpningsmätning av all optokabel. - Stickprov med OTDR-mätning på optokabel (minst två par per kabel). - TDR-mätning på distributionsnät. Alla mätningar skall ske med mätinstrument som är kalibrerade enligt rekommendation av mätinstrumentets tillverkare. Intyg om kalibrering skall bifogas mätprotokollen. Alla provresultat skall levereras enligt avsnitt 5 (Dokumentationsformat). 2.4 Dokumentation Dokumentation skall innehålla minst: - Information om kabeltyp. - Placeringspunkter inklusive benämningar. - Dragningsvägar för kabel skall anges på ritning. - Placering av uttag, inklusive uttagsmärkning skall anges på ritning. All dokumentation skall levereras enligt avsnitt 5 (Dokumentationsformat). 2.5 Externa dataförbindelser Från CKK upprättar universitetet erforderliga förbindelser med telefonväxel, stamnät, externa datanät och i förekommande fall publika teleabonnemang, lokala datanät etc. De fibernät som utgör anslutningen mot universitets stamnät, ingår i grundstandarden. Behoven och förutsättningarna varierar dock från byggnad till byggnad. Detaljerna i den konkreta tekniska lösningen definieras för varje byggprojekt för sig i samråd med ITavdelningen. Universitetet bör förlägga egen kanalisation så långt det är möjligt. Då kanalisationen går utanför universitetets lokaler skall kommunen kontaktas för servitut och lantmäteriet skall kontaktas för att kartlägga förbindelsen. Prisbilden för egen kanalisation skall ställas i relation till vad en hyrd förbindelse kostar.

11 11(20) 2.6 Kompletteringar Vid tillbyggnad och ombyggnad av existerande lokaler och kablage skall prövning vid varje enskilt fall ske av vilken standard som gäller. Prövning sker i samråd med ITavdelningen.

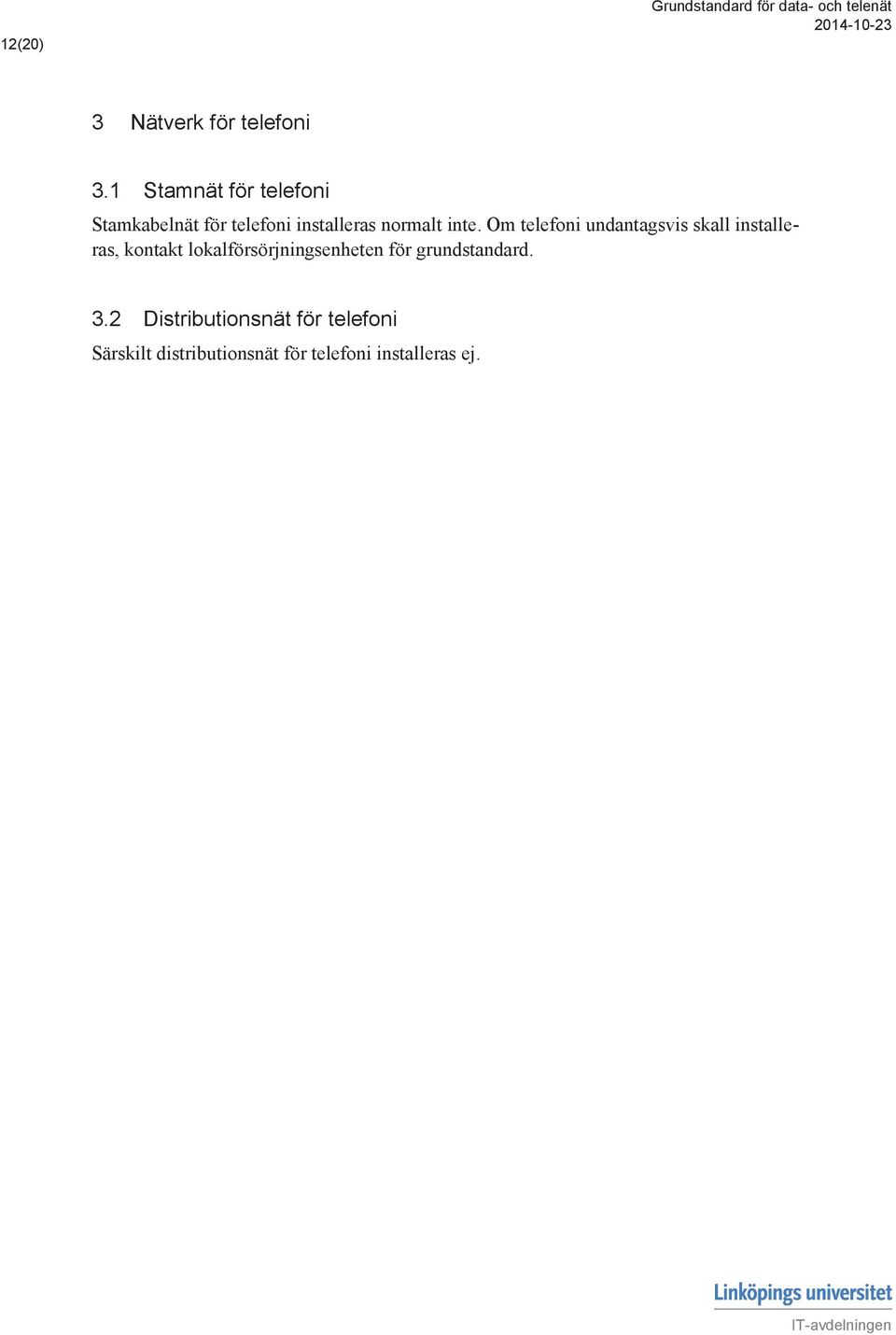

12 12(20) 3 Nätverk för telefoni 3.1 Stamnät för telefoni Stamkabelnät för telefoni installeras normalt inte. Om telefoni undantagsvis skall installeras, kontakt lokalförsörjningsenheten för grundstandard. 3.2 Distributionsnät för telefoni Särskilt distributionsnät för telefoni installeras ej.

13 13(20) 4 Märkning och skyltning 4.1 Stativ i CKK/LKK Beteckning Stativ i CKK/LKK betecknas enligt följande: CAMPUS-HUS-PLAN-RUM-NUMMER CAMPUS HUS PLAN RUM NUMMER Exempel Campus där uttaget är lokaliserat. VAL US NRK STO NRK-KAK-04-D4: Campus Valla Campus US Campus Norrköping Malmstens tillfrågas om campusbeteckning för andra områden. Hus där uttaget är lokaliserat. tillhandahåller husbeteckning. Plan enligt byggnadsritning. Skall alltid anges som tvåställigt nummer (med inledande nolla vid behov). Rumsnummer enligt byggnadsritning för KK där uttaget är lokaliserat. Om bindestreck finns i rumsnummer skall detta ersättas med kolon. Stativnummer i KK där uttaget är lokaliserat. Stativ i KK numreras från vänster till höger. Skall alltid anges som tvåställigt nummer (med inledande nolla vid behov). Stativ 2 i rum D4:205, plan 4, Kåkenhus, campus Norrköping Märkning Stativ skall märkas i överkant med stativbeteckning på graverad blå bricka med 15 mm vid text. 4.2 Panel Beteckning Komponenter i stativ numreras och enligt svensk standard (SS ). Märkning görs med graverad blå bricka med 5 mm vit text. Fullständig panelbeteckning blir således stativbeteckning och panelnummer, separerat med bindestreck.

14 14(20) Märkning (panel för distributionsuttag) Panel skall märkas i vänsterkant med graverad blå bricka med 5 mm vit text enligt nedanstående skiss. POSITIONSNUMMER POSITIONSNUMMER är panelens nummer enligt svensk standard. Exempel 01B Se även SS Märkning (panel för fiber) Fiberboxar för singelmodfiber skall märkas i vänsterkant med graverad gul bricka med 5 mm vit text (för multimodfiber, används blå bricka). Märkning görs enligt nedan: LOKALPANEL-ZZ/ZZ FJÄRRPANEL-ZZ/ZZ LOKALPANEL är beteckning för panelen där märkningen sitter (stativbeteckning och positionsnummer). FJÄRRPANEL är beteckning för panelen där andra änden av fibern är terminerad (stativbeteckning och positionsnummer). ZZ/ZZ är första respektive sista fiberpar i panelen (typiskt 01/24 för anslutning mellan CKK och LKK). Exempel Panel för fiber mellan hus G och TMC, campus Valla. VAL-GHU-02-V0:022-11A-01/24 VAL-TMC A-01/ Uttag i panel Beteckning Uttag i panel namnges enligt följande: STATIVBET -PANEL/UTTAG STATIVBET Stativbeteckning för stativ där uttag är lokaliserat.

15 15(20) PANEL UTTAG Exempel VAL-CHU-02-C: Positionsnummer för panel i KK där uttaget är lokaliserat. Uttagsnummer i panel där uttaget är lokaliserat. Skall alltid anges som tvåställigt nummer (med inledande nolla vid behov). Uttag 24 i stativ 4 i rum C:208, plan 2, hus C, campus Valla Märkning (distributionsuttag) Uttag i panel skall märkas med namn för motsvarande uttag (se nedan). Exempel G:1Tr A1: Märkning (fiberuttag) Uttag för fiber i panel skall märkas med nummer för anslutet fiberpar (kan göras med förpräglad panel). 4.5 Uttag i rum Nedanstående gäller för uttag ej avsedda för trådlöst nät Namngivning Uttag namnges med enligt följande: RUM/NUMMER RUM NUMMER Rumsnummer enligt byggnadsritning där uttaget är lokaliserat. Löpnummer för uttaget inom rummet. Uttag numreras stigande medsols i rummet Märkning Uttag e märks med graverad skylt med 5 mm vit text enligt följande exempel: TYP UTTAGSNAMN PANELUTTAGSBETECKNING TYP är uttagets syfte. Ange antingen DISTRIBUTIONSUTTAG för vanliga uttag, och WLAN för uttag avsedda för trådlöst nätverk.

16 16(20) UTTAGSNAMN är uttagets namn enligt ovan. PANELUTTAGSBETECKNING är fullständig beteckning på paneluttag som uttaget är anslutet till. Uttag särskilt avsedda för trådlöst märks med röd skylt. Övriga uttag märks med blå skylt. Märkning av uttag skall placeras synligt, även om uttag är monterat bakom t.ex. innertak. Exempel DISTRIBUTIONSUTTAG G:1TrA1:112/1 VAL-GHU-02-V0:022-08/12 Uttag i rum A1:112, plan 1 i hus G, anslutet till paneluttag 12, stativ 8, rum V0:022, plan 2, hus G, campus Valla.

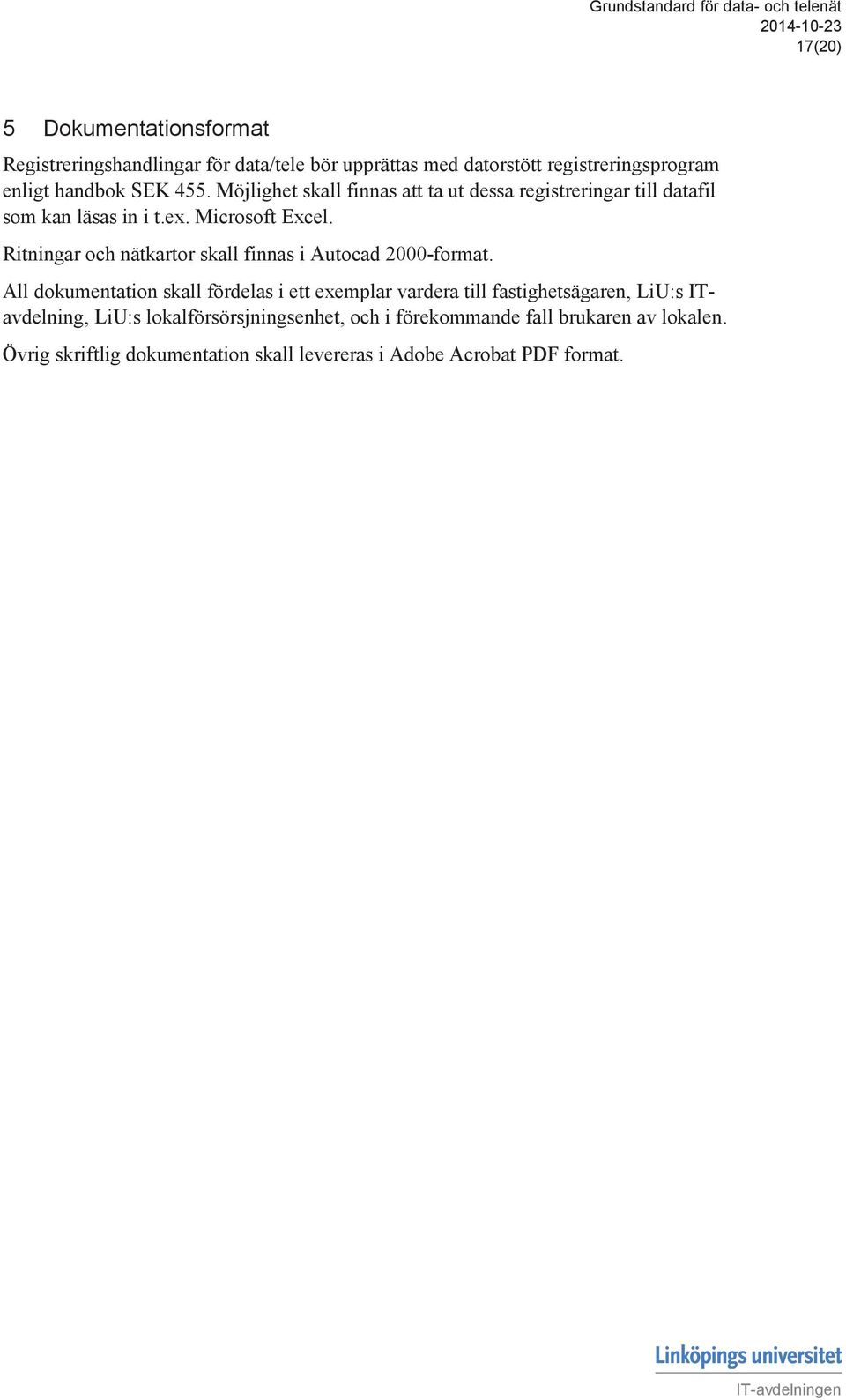

17 17(20) 5 Dokumentationsformat Registreringshandlingar för data/tele bör upprättas med datorstött registreringsprogram enligt handbok SEK 455. Möjlighet skall finnas att ta ut dessa registreringar till datafil som kan läsas in i t.ex. Microsoft Excel. Ritningar och nätkartor skall finnas i Autocad 2000-format. All dokumentation skall fördelas i ett exemplar vardera till fastighetsägaren, LiU:s ITavdelning, LiU:s lokalförsörsjningsenhet, och i förekommande fall brukaren av lokalen. Övrig skriftlig dokumentation skall levereras i Adobe Acrobat PDF format.

18 18(20) 6 Krav på entreprenören Entreprenören är skyldig att ställa teknisk personal som är väl förtrogen med offererade eller beställda systemlösningar, till beställarens förfogande. Anlitad personal (arbetsledning och ledande montör) skall ha mångårig erfarenhet av datanätsinstallationer och montörerna skall vara certifierade på det kabelsystem som installeras. Certifiering innebär att montören har gått den utbildning som krävs av leverantören av kabelsystemet för att systemgarantin skall gälla. Entreprenören skall även utföra de mätningar och dokumentation som systemleverantören kräver för att systemgarantin skall vara giltig. Certifieringen skall gälla under hela entreprenadens utförandetid.

19 19(20) 7 Garantier För installationer som fastighetsägaren äger så gäller garantier som fastighetsägaren ger till brukaren, i detta fall Linköpings universitet. För installationer av distributionsnät som Linköpings universitet äger skall minst 10 års garanti ges. Garantiåtaganden skall kunna styrkas av både installatör och tillverkaren av installerad passiv utrustning. Garantiåtaganden gäller både koppar- och fiberinstallationer. Distributionsnätet skall upphandlas med funktionsgaranti för Ethernet 100BaseTX samt 1000BaseTX. I förekommande fall, då fiber installeras, skall funktionsgarantin även omfatta Ethernet för 1000Base-LX, 1000Base-ZX, 10GBase-LX, 10GBase-ZX när det gäller singelmodefiber. Slutlig kontrollmätning av installerat distributions- och stamledningsnät utförs av den entreprenör som utfört installationen. Samtliga mätningar inkl. uppmätta ledningslängder skall redovisas med verifierade protokoll. Ett protokoll skall efter granskning skickas till i elektroniskt format.

20 20(20) 8 Antal datauttag för olika lokaltyper Konto 1 pl ca 10 m2 2 Kontor 2 pl ca 15 m2 4 Sotrrumskontor 2 per arbetsplats Konferensrum 18 pl 3 varav ett takmonterat Arkiv 2 Personalrum 2 Förråd 0 Toalett, dusch 0 Grupprum 10 pl ca 20 m2 2 Grupprum EDIT 12 pl ca 25 m2 3 varav ett takmonterat Seminarierum 20 pl ca 40 m2 3 varav ett takmonterat Lärosal 30 pl ca 70 m2 4 varav två takmonterade Lärosal 40 pl ca 90 m2 4 varav två takmonterade Hörsal 70 pl ca 100 m2 5 varav tre takmonterade Hörsal 120 pl ca 170 m2 5 varav tre takmonterade Lab - Minst 2 Specialstuderas Data-, slöjd, musiksal - Minst 2 Specialstuderas För kommunikationsytor, studentytor, läsplatser, samlingsytor, bibliotek, receptioner, café, restaurang, läsplatser och liknande skall behoven specialstuderas. En grundnivå om minst ett takmonterat uttag per 12 m kan antas för samtliga ytor.
