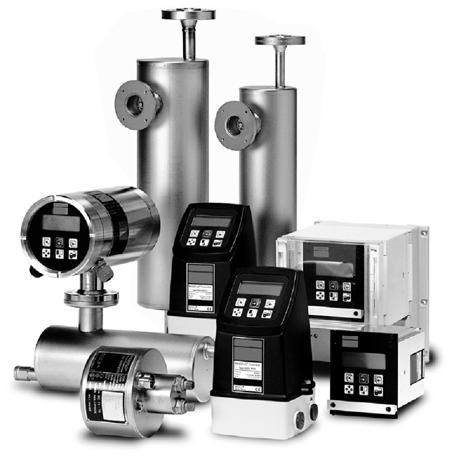

1 s Driftmanual SITRANS F C MASSFLO Flödesmätare Mätrör MASS 2100 Signalomvandlare MASS 6000 [ ] Order no.: FDK:521H1158 SFIDK.PS.028.M A5E

2 Innehäll 1. Installation av mätrör Installation av signalomvandlare Kompakt installation Separat installation - Mätrör Separat installation - Väggmontage av kompakt IP67 version Separat installation - Signalomvandlare IP20 i 19" rack version Tekniska data Signalomvandlare MASS Elektrisk anslutning Signalomvandlare MASS Utgångsegenskaper MASS Driftsättning Menyöversikt Menydetaljer Utgångsmenyn Uppstart Manuell inställning av nollpunkten Uppstart utan SENSORPROM minnesenhet Service Lista på fel nummer Kontroll av luft i mätröret Felsökning MASS SFIDK.PS.028.M1.07

3 1. Installation av mätrör Potentiellrisk Matningsspänningens skyddsjordsledare skall anslutas till PE anslutningsschemat anslutningen enligt elektriska 1. Installation av mätrör Horisontellt montage Vertikalt montage Montera mätröret på vibrationsfritt golv, vägg eller stålram så lågt i systemet som möjligt, enligt bild. Säkerställ att mätröret inte töms på vätska (under normal drift), ett statiskt mottryck på minst 0,1 till 0,2 bar krävs. Vid små flöden rekommenderas horisontellt montage, på grund av att i detta läge kan luftbubblor lättast avlägsnas ur mätröret. Placera mätröret lågt i systemet. Statiskt mottryck på minst 0,1 till 0,2 bar krävs även vid vertikalt montage. Härigenom undviks undertryck i mätröret och att luft urskiljs från vätskan. Om vätskan är flyktig eller innehåller fasta partiklar, rekommenderas horisontellt montage. Vibrationer Överhörning Ventil för nollpunktskontroll och justering Placera mätröret så långt som möjligt från komponenter som alstrar kraftiga mekaniska vibrationer i rörsystemet. Se till att sådana komponenter isoleras t ex med flexibla mellanstycken, slangar, böjar och kraftiga montagestöd i mätrörshals till golv eller vägg. Kontakta Siemens Flow Instruments för installationsråd. Om två mätrör placeras nära varandra, t ex på samma rörsträcka eller samma ram, kan mätarna störa varandra. För att undvika överhörning skall normalt aldrig mer än ett mätrör monteras per ram och att de monteras med flexibla slangar mellan mätarna enligt bild. Vid montage av fler mätare på samma ram, kontakta Siemens Flow Instruments för installationsråd. För nollpunktskontroll och eventuell nollpunktsjustering krävs helt stillastående flöde (0-flöde). För att åstadkomma 0-flöde bör en tätslutande avstängningsventil alltid monteras i anslutning till mätröret. Endast riktig och stabil nollpunkt ger specificerad noggrannhet. (Se avsnitt "Driftsättning uppstart"). OBS! Läs också igenom och följ instruktion SFIDK.PI.028.P1.52 som levereras med mätröret, mer detaljerad information gällande den meka-niska installationen av MASS 2100 DI 3-DI 40. SFIDK.PS.028.M denna sida uppdaterad

4 2. Installation av signalomvandlare 2. Installation av signalomvandlare 2.1 Kompakt installation 1 Ta av locket på mätrörets anslutningsbox och spar det för eventuellt framtida bruk. 2 3 Montera kabelförskruvningar PG 13.5 för matnings- och utgångskablar. Anslut matnings- och utgångskablarna genom respektive kabelförskruvning och dra åt förskruvningarna för optimal täthet. Se inkopplingsschema i avsnitt "Elektrisk anslutning". OBS! Se till att SENSORPROM enheten ansluts korrekt till anslutningsplattan (kontaktdon på undersidan) vid eventuellt demontage av denna under installationen. Montera signalomvandlaren på anslutningsboxen. 4 SFIDK.PS.028.M1.07

5 2. Installation av signalomvandlare Separat installation Mätrör Montera adaptern på toppen av mätrörets piedestal, om den inte redan är monterad (beror på hur mätröret är beställt). Vid anslutning av adapterns multikontakt till mätröret, se till att den blir rätt orienterad, observera den lilla tappen i mätrörets hankontakt. Adaptern kan vridas i 4 lägen. Skruva fast de 4 skruvarna med en 4 mm insexnyckel för att säkra adaptern. Anslut kabelkontakten till adapterns multikontakt och skruva fast överfallsmuttern ordentligt. OBS! Vid anslutning till MASS 6000 gäller färgmärkning enligt inkopplingsschema i avsnitt "Elektrisk anslutning", sid 8. SFIDK.PS.028.M1.07 5

6 2. Installation av signalomvandlare Separat installation Väggmontage av kompakt IP67 version Montera väggmonteringsboxen på en vägg eller rör i midjehöjd. Ta SENSORPROM minnesenheten från mätröret. Montera SENSORPROM enheten i väggmonteringsboxen som visas enligt bilden. Texten på SENSORPROM enheten skall vara vänd utåt mot väggmonteringsboxens yttervägg. Montera anslutningsplattan i anslutningsboxen. OBS! Se till att SENSORPROM enhetens sex stift passar in i anslutningsplattans kontaktdon på undersidan. Skruva åt jordningsskruven i centrum på anslutningsplattan. Montera mätrörs-, matnings- och utgångskablarna och dra åt kabelförskruvningarna så att det blir tätt. Se inkopplingsschema under avsnitt "Elektrisk anslutning", sid 8. Montera signalomvandlaren på anslutningsboxen. 6 SFIDK.PS.028.M1.07

7 2. Installation av signalomvandlare Separat installation Signalomvandlare IP20 i 19" rack version 1. Ta SENSORPROM minnesenhet från mätröret. Anslut SENSORPROM enheten på anslutningskortet som levereras med signalomvandlaren, enligt bild. 2. Montera styrskenorna i styrsystemet enligt bild. Avståndet mellan styrskenorna skall vara 21 TE. Styrskenorna levereras med racksystemet. 3. Montera anslutningskortet enligt bild. Vänstra sidan av anslutningskortet måste vara i plan och till vänster om styrskena. 4. Anslut kablarna enligt inkopplingsschemat, se avsnitt "Elektrisk anslutning", sid Sätt i signalomvandlaren i racksystemet och skruva fast den. SFIDK.PS.028.M1.07 7

8 3. Tekniska data 3. Tekniska data 3.1 Signalomvandlare MASS 6000 MASS 6000 Kompakt IP67 och 19" IP20 version Mäter Massflöde [kg/s], volymflöde [l/s], fraktion [%], Brix, densitet [kg/m 3 ], temperatur [ C] Strömutgångar Ström 0-20 ma eller 4-20 ma (utökad 19" IP20 version har 3 strömutgångar) Belastning < 800 ohm Tidskonstant 0-30 sek inställbar Digitalutgångar Frekvens/puls 0-10 khz, 50% pulsförhållande (utökad 19" IP20 version har 2 digitalutgångar) Tidskonstant 0-30 sek inställbar Aktiv 24 V d.c., 30 ma, 1 KΩ R last 10 KΩ, kortslutningssäker Passiv 3-30 V d.c., max. 110 ma, 1 KΩ R last 10 KΩ Relä Typ Växlingsrelä (utökad 19" IP20 version har 2 reläer) Belastning 42 V / 2 A topp Funktioner Felnivå, felnummer, gränslägen, riktning Digitalingång V d.c. Funktioner Start, hålla/fortsätta, stopp av dosering, nollpunktsjustering, nollställning av summaverk 1/2, tvångsstyrning, frysning av utgång Galvanisk isolering Alla ingångar och utgångar är galvaniskt isolerade, isolationsspänning 500 V Avstängning Lågt flöde 0-9,9% av max. flöde Gränslägesfunktion Massflöde, volymflöde, fraktion, densitet, mätrörstemperatur Summaräkneverk Två 8-siffriga räknare för fram-, netto-, eller returflöde Display Bakgrundsbelyst med alfanumerisk svensk text, 3 20 tecken som visar flöde, summerad mängd, inställningar och felmeddelande i klartext och åtgärd. (10 olika språk) Returflöde indikeras med ett minustecken Nollpunktsjustering Manuellt via tangentbord eller fjärrstyrt via digitalingång Omgivningstemperatur Under drift: 20 till +50 C Under lagring: 40 till +70 C (Relativ fuktighet max. 95%) Kommunikation Förberedd för tillsatsmoduler AOM. Bl a HART, Profibus PA, Profibus DP, DeviceNet, CANopen Kapsling Kompakt IP67 version Material Glasfiberförstärkt polyamid Kapslingsgrad IP67 enligt IEC 529 och DIN (1 m vp i 30 min.) Mekanisk belastning Hz slumpartat, 3,17G rms, i alla riktningar, enligt IEC Kapsling 19" IP67 version Material Aluminium/stål (DIN 41494) Kapslingsgrad IP20 enligt IEC 529 och DIN (1 m vp i 30 min.) Mekanisk belastning Hz slumpartat, 3,17G rms, i alla riktningar, enligt IEC Matningsspänning 24 V version 230 V version Matning 24 V d.c. / a.c., Hz 115/230 V a.c., Hz Variationer 24 V d.c., 25 till +25% 10 till +10 % 24 V a.c., 16 till +25% Effektförbrukning 10 W Säkring 230 V version: T400 ma, T250 (IEC 127) - kan ej bytas av användare 24 V version: T1A, T250V (IEC 127) - kan ej bytas av användare Miljö Miljöförhållanden enligt UL 3101: Användning inomhus Max 2000 över havet Föroreningsgrad 2 Ex godkännande [EEx ia] IIC, DEMKO Ex99E X gäller endast 19" IP20 versionerna Underhåll Flödesmätarna har inbyggd manual med aktuella felmeddelanden i klartext, orsak och åtgärd. Samt åtgärdade fel i statuslogg. 8 SFIDK.PS.028.M1.07

9 4. Elektrisk anslutning 4. Elektrisk anslutning 4.1 Signalomvandlare MASS 6000 Installation 1) Vid installation i byggnader enligt klass II med matningsspänning 115 till 230 V a.c. skall en strömbrytare eller säkerhetsbrytare (max 15 A) ingå i installationen. Den skall monteras i anslutning till flödesmätaren så att den enkelt kan nås av OPERATÖREN och den skall vara märkt som avstängningsbrytare för den aktuella flödesmätaren. 2) Matningsspänningens skyddsjordsledare skall anslutas till PE anslutningen, om skyddsjordsledaren inte ansluts kan personal utsättas för 115V/230V. Erfordras min. kabel med kopparledare AGW16 eller 1,5 mm 2. Isoleringen mellan ansluten matningsspänning och 24 V a.c./d.c. försörjningen för flödesmätar modell 24 V a.c./d.c. skall minimum ha dubbel isolering eller förstärkt matningsspännings isolering. För fältinstallationer skall Nationella El säkerhetsföreskrifter följas som gäller i respektive landdär flödesmätaren installeras. Det får inte finnas någon risk att Operatören kan komma åt matningsspännings anslutningarna, ingen risk får förelligga. Digitalutgång Om belastningen inre resistans överstiger 10KΩ, skall ett yttre motstånd på 10KΩ anslutas parallellt över belastningen. SFIDK.PS.028.M denna sida uppdaterad

10 4. Elektrisk anslutning 4.2 Utgångsegenskaper MASS 6000 Utgångsegenskaper Dubbelriktad Enkelriktad 0-20 ma 4-20 ma Frekvens Puls Relä Spänningslöst Spänningsatt Felrelä Inget fel Fel Gränslägesbrytare 1 ledvärde 2 ledvärden eller riktningsomkopplare Lågt flöde (Negativt flöde) Högt flöde (Positivt flöde) Mellanflöde Högt flöde/ Lågt flöde Dosering med digitalutgång 10 SFIDK.PS.028.M1.07

11 SITRANS F C MASSFLO 5. Driftsättning 5. Driftsättning 5.1 Menyöversikt SFIDK.PS.028.M

12 5. Driftsättning Fabriksinställning Menyuppbyggnad Operatörsmeny Vid start använder flödesmätaren den fabriksinställning som läses in automatiskt från SENSORPROM minnesenheten, vilket innebär att flödesmätaren är klar att kunna användas direkt med aktuellt mätrör. Därefter görs en egen applikationsanpassning av mätområden, utgångssignaler, tidskonstant, störfilter och operatörsinformation o s v. Menystrukturen i signalomvandlare MASS 6000 består av en översiktsmeny och ett antal undermenyer. Signalomvandlaren startar alltid i operatörsmenyn med att visa aktuellt massflöde. Man kan bläddra genom de olika menyerna som finns under operatörsmenyn genom att trycka på tangenten [NÄSTA], mittre tangenten på övre raden. Operatörsmenyn är tänkt att användas dagligen av driftsoperatören som här kan avläsa massflöde, temperatur, densitet o s v. Inställningsmenyn är endast avsedd för driftsättning och service. För att komma in i inställningsmenyerna så trycker man på [UPPÅT VÄNSTER] tangenten i 2 sekunder, vänster tangent övre raden. Då kommer man in i menyn lösenord. Det fabriksinställda lösenordet är Mata in lösenordet med hjälp av tangenterna [LÅS UPP] (höger tangent nedre raden) och [ÄNDRA] (vänster tangent nedre raden) och därefter [LÅS] (höger tangent nedre raden), då kommer man till grundinställningar. Följ symbolerna i översiktsmenyschemat. Grundinställningar Utgångar Extern ingång Mätrörskarakteristik Nollställningar Service Operatörsmeny inställningar Produktidentitet Lösenord Språk Här kan man ändra flödesriktning, mätområde, enheter, lågflödes avstängningsnivån, tomrörsgräns, brusfilternivån (1 är min. filter och 5 är max. filter), felnivåer. Önskade utgångar väljs och skaleras för anpassning till respektive processparameters max. inställt mätområde. Tidskonstanten för utgången anpassa till processens dynamiska tidskonstant. Här väljs den funktion man vill att den externa insignalen ska ha. Mätrörskarakteristik innehåller uppgifter om mätröret. Uppgifterna läses in automatiskt från SENSORPROM minnesenheten. Om flödesmätaren startas utan SENSORPROM (saknas) används denna meny för manuell inmatning av kalibreringsdata och dimension för aktuellt mätrör. Då skall också menyn Undertrycka P40 SENSORPROM aktiveras så att fellarmet, att SENSORPROM enheten inte är installerad, försvinner. I menyn nollställningar görs nollpunktsjusteringen av flödesmätaren (se avsnitt uppstart), nollställning av alla summaräkneverk samt möjlighet att återställa alla menyer till fabriksinställning. Servicemenyn används vid driftsättning och felsökning bl a för att tvångsstyra utgångarna för kontroll av yttre funktioner och skaleringar. Dessutom kan tidigare felmeddelanden avläsas i statuslogg. När servicemenyn lämnas, återställs alla inställningar som gjorts i servicemenyn. Här väljer man den information som skall vara tillgänglig på operatörsmenyn. Information om typ, art. nr, serienr för signalomvandlare och mätrör samt Tag nr. Lösenordet kan ändras till ett önskat värde mellan 1000 och Lösenordet från fabriken är inställt på Om lösenordet glöms bort kan fabriksinställningens lösenord återfås på följande sätt: Bryt matningsspänningen. Håll tangenten [UPPÅT VÄNSTER] intryckt och slå på matningsspänningen igen. Lösenordet är nu inställt till Här kan 10 olika språk väljas, inklusive svenska. Om signalomvandlaren lämnas i inställningsmenyläge i mer än 10 minuter kommer den automatiskt att gå tillbaka till operatörsmenyn. 12 SFIDK.PS.028.M1.07

13 5. Driftsättning 5.2 Menydetaljer Meny grundinställningar Kommatecknet i inställningsmenyerna kan positioneras individuellt. Öppna respektive menyfönster Säkerställ att markören är placerad under kommatecknet, använd VÄLJ tangenten. Flytta kommatecknet till önskad position med ÄNDRA tangenten. Enheter (g, kg, ton) och tidsenhet (sek, min, tim) ändras med ÄNDRA tangentern är placerad under respektive enhet/tid. då markören Summaverk 2 kan ej visas när doseringsfunktionen är vald. SFIDK.PS.028.M

14 5. Driftsättning 5.3 Utgångsmenyn Strömutgång(ar) Strömutgång(ar) måste vara avstängda när de ej används. Digitalutgång(ar) Puls Digitalutgång(ar) Frekvens 14 SFIDK.PS.028.M1.07

15 5. Driftsättning Digitalutgång(ar) Dosering Reläutgång(ar) Fel nivå (Också möjlig som digitalutgång) Acceptansnivån välj i grundinställningar. Fel nummer (Också möjlig som digitalutgång) Gränsläge eller riktningsomkoppling (Också möjlig som digitalutgång) Riktningsfunktion: Välj 1 ledvärde, gräns ledvärde på 0% och hysteres på 5%. SFIDK.PS.028.M

16 5. Driftsättning 5.4 Uppstart 1. Slå på signalomvandlaren MASS Flödesmätaren genomför en testrutin varefter mätningen startar. 2. Kontrollera att felsymbolen inte visas i displayen. Om felsymbolen blinkar gå ner till aktuellt fel på operatörsmenyn, där visas alla aktuella fel med nr och tid samt vilken åtgärd som behövs. 3. Låt signalomvandlaren och mätröret värmas upp i minuter innan man kontrollerar nollpunkten och eventuell nollpunktsjustering. 4. Pumpa vätska med maximalt flöde genom mätaren i ca 2 minuter så att mätröret får samma temperatur som vätskan och för att säkerställa att eventuell luft sköljs ur mätröret. Ojämnt fördelad luft kan orsaka instabil nollpunkt och därmed ge mätfel. 5. Nollpunktskontroll. Utförs sedan flödet stoppats genom att ventil framför/bakom mätröret stängts så att mätröret är helt fyllt med vätska. Mätröret skall vara trycksatt med samma tryck som under drift, annars är det risk att luft urskiljs från vätskan. För en riktig nollpunktskontroll och eventuell justering krävs helt stillastående flöde (0-flöde). Endast en riktig och stabil nollpunkt ger specifierad mätnoggrannhet. 6. Vänta ca 1 minut så att vätskan kommer till ro. 7. Nollpunkten kontrolleras först, genom att sätta [LÅGFLÖDESAVSTÄNGNINGEN] i grundmenyn på 0,0%. Vid nollflöde i mätröret avläses nollpunkten på displayen i operatörsläget, massflöde. Vid eventuellt behov (avvikelse mot max. angivet nollpunktsfel för aktuell mätrörsdimension), justeras nollpunkten enligt nedan. Mätrörsdimension Max nollpunktsavvikelse (kg/h) DI 1,5 0,001 DI 3 0,010 DI 6 0,050 DI 15 0,20 DI 25 1,5 8. Nollpunktsjusteringen görs i nollställningsmenyn. Stega fram till menyn [NOLLJUSTERING "ZERO ADJUST"], välj AUTO. Nolljusteringstiden är standard 30 sekunder men vid mycket noggranna nollpunktsjusteringar kan tiden förlängas upp till 16 minuter. Därefter aktiveras nollpunktsjusteringen i menyn nollställning med [LÅS tangenten] (nedre högra tangenten). Ett antal individuella nollpunktsmätningar görs, beroende på vald tid. Baserat på dessa mätningar kalkylerar mätaren fram medelvärdet på nollpunktsjusteringen som är den funna 0-punkten. Efter [NOLLPUNKTSJUSTERING 100% FÄRDIG "ZERO ADJUST"] visas hur mycket nollpunkten har blivit justerad i kg/h. Detta värde visar hur mycket nollpunkten har blivit parallellförflyttad i kg/h för att uppnå bästa möjliga mätnoggrannhet i aktuell applikation. Den efterföljande [NOLL SIGMA "ZERO SIGMA"] menyn visar standard avvikelse (spridningen) av dessa individuella nollpunktsmätningar. Denna spridning skall ligga innanför de gränser som är inlagda från fabrik och visas i efterföljande [SIGMA GRÄNS "SIGMA LIMIT"] menyn. OBS! Efter nollpunktsjusteringen skall [LÅGFLÖDESAVSTÄNGNINGEN "LOW FLOW CUT- OFF"] ställas tillbaka på tidigare inställt värde, fabriksinställning är 1,5%. 9. Mätaren är nu klar för flödesmätning och mäter med de inställningar som automatiskt lagts in från SENSORPROM enheten och de egna inställningar som programmerats. Dessa egna inställningar och nollpunktsjustering lagras i SENSORPROM minnet. 5.5 Manuell inställning av nollpunkten Manuell nollpunkt innebär att man programmerar in ett eget känt värde t ex då man ej kan åstadkomma nollflöde i mätaren. Då använder man läge MANUELLT i menyn [NOLLJUSTERING "ZERO ADJUST"]. 5.6 Uppstart utan SENSORPROM minnesenhet Vid driftsättning utan SENSORPROM måste mätrörsstorlek, kalibreringsfaktor och mätrörets TC faktor programmeras in manuellt i menyn "Mätrörskarakteristik". Värdena finns på mätrörets märkskylt samt medföljande kalibreringsrapport. Vid mätrör som är densitetskalibrerade tillkommer densitetsparameter A, B och densitets TC. Mätaren fungerar därefter normalt med följande undantag: Dimensionsberoende inställningsvärden så som q max, massa/puls, pulsenhet, summaverksenheter. Om flödesmätaren skall användas för fraktionsmätning (Brix, TS-halt eller dyl.) måste alltid SENSORPROM enheten vara installerad eftersom den innehåller alla fraktionsdata och fraktionsmenyer. 16 SFIDK.PS.028.M1.07

17 6. Service 6. Service 6.1 Lista på fel nummer Fel Felkod - text Kommentarer Utgångs- Ingångs- Nr Åtgärdstext status status 1 I1 - Spänning på OK Spänningen har slagits på Aktiv Aktiv 2 I2 - Tillsatsmodul Inmonterad En ny modul har anslutits till systemet Aktiv Aktiv 3 I3 - Tillsatsmodul En tillvalsmodul är felaktig eller har tagits bort. Installera Det kan också vara en intern tillsatsmodul Aktiv Aktiv 4 I4 - Parameter rättad En mindre viktig parameter i signalomvandlaren har OK ersatts med sitt standardvärde Aktiv Aktiv 20 W20 - Summaverk 1 Under initialiseringen misslyckades kontrollen av det Nollställ manuellt sparade summavärdet. Du kan därför inte lita på det sparade summavärdet längre. Summavärdet måste nollställas manuellt. Aktiv Aktiv 20 W20 - Summaverk 2 Under initialiseringen misslyckades kontrollen av det Nollställ manuellt sparade summavärdet. Du kan därför inte lita på det sparade summavärdet längre. Summavärdet måste nollställas manuellt. Aktiv Aktiv 21 W21 - Puls överflöde Aktuellt flöde är för stort jämfört med inställd pulsbredd Minskad Just. pulsinst. och massa/pulsvärdena pulsbredd Aktiv 22 W22 - Dos.tid överskriden Doseringens varaktighet har överskridit en förinställd Dos. utg. Kontr. installation maxtid på noll Aktiv 23 W23 - Dos. överin Doseringsmängden har överskridit en förinställd Dos. utg. Kontr. installation maxmängd på noll Aktiv 24 W24 - Dos. neg. flöde Kontr. flödesriktning Negativ flödesriktning under doseringen Aktiv Aktiv 30 W30 - Överflöde Just. max. flöde Flödet är större än Q max inställningen Max. 120 % Aktiv 31 W31- Tomt rör Inget medie i mätröret eller tomrörsgräns för högt Noll Aktiv inställd i förhållande till aktuellt medies densitet 32 W32 - Temp. för hög Mediets temperatur har överskridit max temperatur- Just. temp. specifikation på mätröret (180 C) Aktiv Aktiv 33 W33 - Temp. för låg Mediets temperatur har underskridit min temperatur- Just. temp. specifikation på mätröret ( 50 C) Aktiv Aktiv 34 W34 - Nollpunkt just Nollpunktsjusteringens värde är utanför sigmagränsen avbruten p g a att det ej är 0-flöde i mätröret. Kontrollera noll- Kontr. flöde = noll flödesförhållandena, ventiler, pumpar o dyl. Aktiv Aktiv 35 W35 - Ström Utg. 1 Strömutgång överskrider 120%. Säkerställ att mätröret Kontr. max. inställn. är rätt dimensionerat och kontrollera Q max inställningen Aktiv Aktiv 36 W36 - Frekv/Puls Utg. 1 Frekv/pulsutgång överskrider 120%. Säkerställ att Kontr. max. inställn. mätröret är rätt dimensionerat och kontrollera Q max Aktiv Aktiv inställningen 40 P40 - SENSORPROM Sätt in/byt SENSORPROM minnesenhet är inte installerad Aktiv Aktiv 41 P41 - Parameterområde En parameter ligger utanför området. Felet kommer att Stäng av och slå på försvinna vid nästa från och tillslag av nätspänningen Aktiv Aktiv 42 P42 - Strömutgång Avbrott i strömslingan eller så är slingresistansen för Kontr. kablar hög Aktiv Aktiv 43 P43 - Internt fel Stäng av och slå på Internt fel Aktiv Aktiv 49 P49 - Skydd Alltför många fel uppstod samtidigt. Vissa fel Stäng av och slå på detekterades inte korrekt. Aktiv Aktiv 50 P50 - Temp kabel Fel i temperaturgivaren, kontrollera kablarna och Kontr. kabel anslutningar Aktiv Aktiv 51 P51 - Pickup 1 Pickup 1 amplitud för låg. Kontrollera kablarna eller Kontr. kabel/install. applikationen, dämpning (luft/gas i vätskan). Aktiv Aktiv 52 P52 - Pickup 2 Pickup 2 amplitud för låg. Kontrollera kablarna eller Kontr. kabel/install. applikationen, dämpning (luft/gas i vätskan). Aktiv Aktiv 60 F60 - CAN-kom. fel Fel i CAN-buss kommunikationen. Tillsatsmodulen, Signalomv./AOM displaymodulen eller signalomvandlaren är defekt. Noll Inaktiv 61 F61 - SENSORPROM fel Data i SENSORPROM minnesenheten går ej att lita Byt ut på längre Aktiv Aktiv 62 F62 - SENSORPROM ID SENSORPROM enhetens ID överensstämmer inte Byt ut med flödesmätarens ID. SENSORPROM -enheten från annan produkt SITRANS F C MASSFLO, SITRANS F US SONOFLO etc. Noll Inaktiv 63 F63 - SENSORPROM Byt ut Går ej att läsa SENSORPROM enheten längre Aktiv Aktiv 70 F70 - Pickup fas Kontrollera kablar och polaritet Aktiv Aktiv 71 F71 - Driver fas Kontrollera kablar och polaritet Aktiv Aktiv F80, 81, 82, 83 - Internt fel Starta om eller byt ut MASS 6000 Aktiv Aktiv 84 F84 - Givarnivå Givare låst sig Aktiv Aktiv 97 F97 - AOM för gammal Byt ut tillsatsmodulen Aktiv Aktiv Felkodsnivåer: W= Varning F = Fatalt fel (allvarligt fel), felnivå 1 P = Permanent fel, felnivå 2 går att åtgärda I = Information (registreras ej som fel) SFIDK.PS.028.M

18 6. Service 6.2 Kontroll av luft i mätröret Luft i vätskan kan, om det finns stora luftansamlingar som är ojämnt fördelade i mätröret, störa flödesmätaren och orsaka felaktig mätning, medan jämnt fördelad luft och fasta ämnen inte stör massflödesmätaren. Vid luftbubblor i vätskan bör följande frågor ställas: 1) Är nollpunkten instabil, ligger den utanför gränsvärdet (SIGMA LIMIT)? 2) Är massflödesvärdet felaktigt? 3) Är utsignalerna instabila? 4) Är felsymbolen tänd (typ W31, W34, F70, F71)? 5) Är densitetsvärdet rimligt? Om svaret på en eller flera av frågorna är ja kan felet bero på luft i vätskan, vilket avgörs med följande tester: 1. Användning av SERVICE MODE Gå ned i SERVICE MODE och läs av värdena under menypunkten DRIVER SIGNAL. Om strömmen till elektromagneten är större än angivet kan det tyda på att det finns luftbubblor i mediet. DI 1,5 12 ma DI 3 7 ma DI 6 15 ma DI ma DI ma 2. Ökning av pumptryck Om en ventil är monterad efter mätröret skall den stängas. Starta pumpen och öka pumptrycket. Om nollpunkten blir mer stabil finns det ojämnt fördelade luftbubblor i vätskan. 3. Parallellkoppling av pickup-signaler Felet kan också avslöjas genom att pickup A och pickup B parallellkopplas. Ta loss ledningen till plint 85 och bygla mellan plint 85 och 87 på anslutningskortet i MASS Härigenom läggs samma givarsignal in till bägge ingångarna på signalomvandlaren. Om nollpunkten är stabil eller ligger inom gränsvärdet (SIGMA LIMIT) under den efterföljande nollpunktsjusteringen är MASS 6000 felfri och det finns ojämnt fördelad luft i vätskan. Om ovannämnda kontroll visar att det finns luft i vätskan kan det bero på följande: 1) För lågt sugtryck före pumpen (pumpen kaviterar). 2) Igensatt filter eller annat hinder före mätröret. Detta kan medföra kavitation och luftbildning. 3) Flyktig vätska som bildar luftbubblor vid lågt tryck. 4) För lågt tryck i mätröret på grund av för litet tryckfall i rörsystemet efter mätröret. 5) Felaktig placering av mätröret (behandlat i avsnittet "Montering av mätrör"). 18 SFIDK.PS.028.M1.07

19 6. Service 6.3 Felsökning MASS 6000 Symptom Utgångs- Fel- Orsak Åtgärd signaler kod Tom display Minimum 1. Nätspänning 1. Kontrollera nätspänningen 2. MASS 6000 felaktig 2. Byt ut MASS 6000 Ingen Minimum 1. Strömutgång avstängd 1. Aktivera strömutgången flödessignal 2. Digitala utgången avstängd 2. Aktivera digitala utgången 3. Felaktig flödesriktning 3. Ändra flödesriktning W31 Mätning med tomt mätrör Säkerställ att mätröret är helt fyllt med vätska F60 Internt fel Byt ut MASS 6000 Odefinierad P42 1. Ingen belastning på 1. Kontrollera kablar/ strömutgång anslutningar 2. MASS 6000 felaktig 2. Byt ut MASS 6000 P41 Initialiseringsfel Stäng av MASS 6000 och vänta 5 sek och slå på igen Indikerar flöde Odefinierad Mätning med tomt mätrör Aktivera tomrörsgräns/ändra utan flöde i värde. Säkerställ att mätröret mätrör är helt fyllt med vätska. Pickup ledarna i kabeln är ej korrekt skärmade Säkerställ att ledarna är rätt anslutna och korrekt skärmade Instabil Instabil 1. Pulserande flöde 1. Öka tidskonstanten och/ flödessignal eller störfiltervärdet. 2. Luftbubblor i mediet 2. Se till att mediet inte innehåller luft 3. Vibrationer 3. Se till att mätröret är monterat på en stabil ram eller golv utan vibrationer. Öka störfiltervärdet. 4. Pumpstörningar 4. Se till att pumpfrekvensen skiljer sig från mätrörets resonansfrekvens. Öka störfiltervärdet. Mätfel Odefinierad Felaktig nollpunkt Gör en ny nollpunktsjustering P40 Ingen SENSORPROM Installera SENSORPROM enheten F61 Felaktig SENSORPROM Byt ut SENSORPROM enheten F62 Fel SENSORPROM Byt ut SENSORPROM enheten F63 Felaktig SENSORPROM Byt ut SENSORPROM enheten F70 Förlust av interna data Byt ut MASS 6000 Maximum W30 Flödet överstiger 120% Kontrollera Q max inställningen W21 Puls fel Massa/puls för litet Ändra massa/pulsvärdet Pulsbredd för stor Ändra pulsbreddsvärdet Förlust av OK W20 Initialiseringsfel Nollställ summaräkneverken summaverks manuellt data SFIDK.PS.028.M

20 Siemens tar ej på sig något ansvar för eventuella fel i manualer, broschyrer eller annat tryckt material. Siemens förbehåller sig rätten till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innestående order under förutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. Siemens och Siemens logotyp är varumärken som tillhör Siemens AG. Med ensamrätt. The reproduction, transmission or use of this document or its contents is not permitted without express written authority. Offenders will be liable for damages. All rights, including rights created by patent grant or registration of a utility model or design, are reserved. Copyright Siemens AG All Rights Reserved SIEMENS AB Processinstrumentering Roxviksgatan 6 SE Linköping Tel: Fax: Order no.: FDK:521H Printed in: Denmark
