PC 88MR. Midi-grävmaskin PC88MR-8. MOTORSTYRKA 50,7 kw / 68, v/minut TJÄNSTEVIKT kg SKOPVOLYM 0,09-0,34 m³

Transkript

1 PC 88MR Midi-grävmaskin PC88MR-8 MOTORSTYRKA 50,7 kw / 68, v/minut TJÄNSTEVIKT kg SKOPVOLYM 0,09-0,34 m³

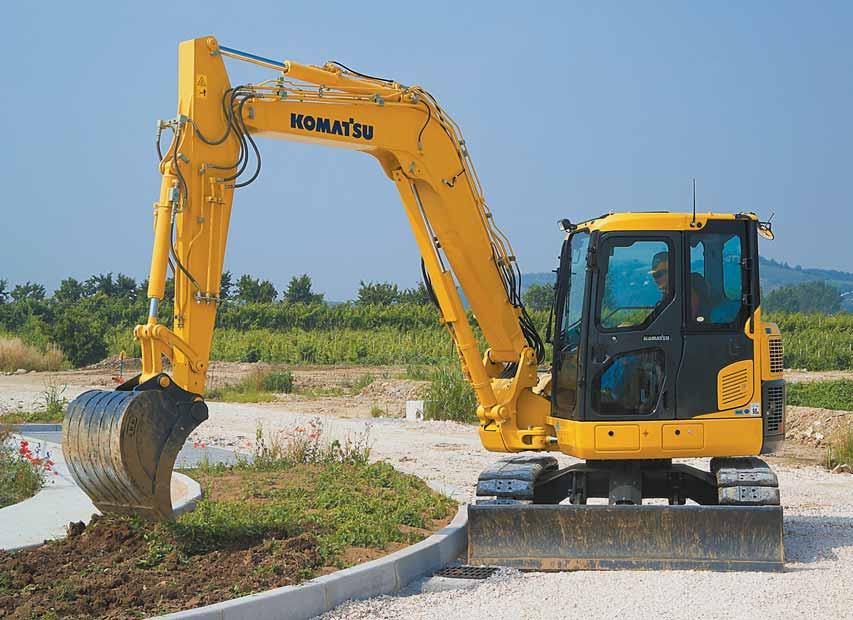

2 En översikt Den nya kompakta midi-grävmaskinen PC88MR-8 är resultatet av expertis och teknologi som Komatsu har utvecklat utifrån 80 års erfarenhet. PC88MR-8 har utvecklats med konstant fokus på kundernas behov runt om i världen, och är en användarvänlig maskin som levererar prestanda i toppklass. Den har snäv svängradie och har ett överhäng som endast går utanför banden med 175 mm. Därför kan föraren koncentrera sig på arbetet, utan att behöva oroa sig för kollisioner i samband med sväng. Höga prestanda Snabba precisionsrörelser Stor dragkraft Utmärkt kontroll 2 automatiska körlägen CLSS hydraulsystem Kraftfull och miljövänlig Högt vridmoment och bränslesnål Komatsu ecot3-motor Uppfyller EU stadie IIIA och EPA Tier III Automatisk tomgång och eko-mätare för en lägre bränsleförbrukning 5 olika arbetslägen Låg ljudnivå 2

3 PC88MR-8 MOTORSTYRKA 50,7 kw / 68, v/minut TJÄNSTEVIKT kg SKOPVOLYM 0,09-0,34 m³ Komfort i toppklass Rymlig och bekväm hytt med flerlägeskontroller Tyst och ergonomisk arbetsmiljö Stor flerfunktions-lcd-färgmonitor Skjutdörr för att det ska vara lätt att gå in i och ut ur maskinen Automatisk klimatanläggning Överlägsen mångsidighet Proportionell kontroll på grävspak för extrakretsar Hydraulpumpens oljeflöde kan justeras på LCD-monitorn Hammarhydraulik Sekundär hydraulkrets och hydraulisk snabbkoppling (tillbehör) Gummiklädda stålplattor (tillbehör) Enkelt underhåll Optimal underhållsplanering Kylare sida vid sida Equipment Management and Monitoring System (EMMS) Bränsleförfilter med vattenavskiljare Långa underhållsintervall Komatsu satellit övervakningssystem 3

4 Komfort i toppklass Förarmiljö Tack vare den rymliga hytten garanterar denna kompakta maskin enastående komfort, även för den mest krävande föraren. Med dubbelglidsmekanismen kan sätet och PPC-kontrollerna justeras för maximal produktivitet och minimal ansträngning. Breda vind- och sidorutor, samt en taklucka, ger bättre sikt i alla situationer. Standardluftkonditioneringen ger en behaglig arbetsmiljö genom att bibehålla perfekt temperatur i hytten, oavsett väder. Stor flerfunktions- LCD-monitor En stor och användarvänlig färgmonitor gör det säkert och enkelt att jobba i en PC88MR-8-maskin. Dess mycket intuitiva användargränssnitt och lättanvända reglage gör att föraren kan komma åt en rad olika funktioner och körinformation. Taklucka för sikt uppåt Stora glasytor för enastående sikt i alla riktningar Stor monitor med flera språk 4

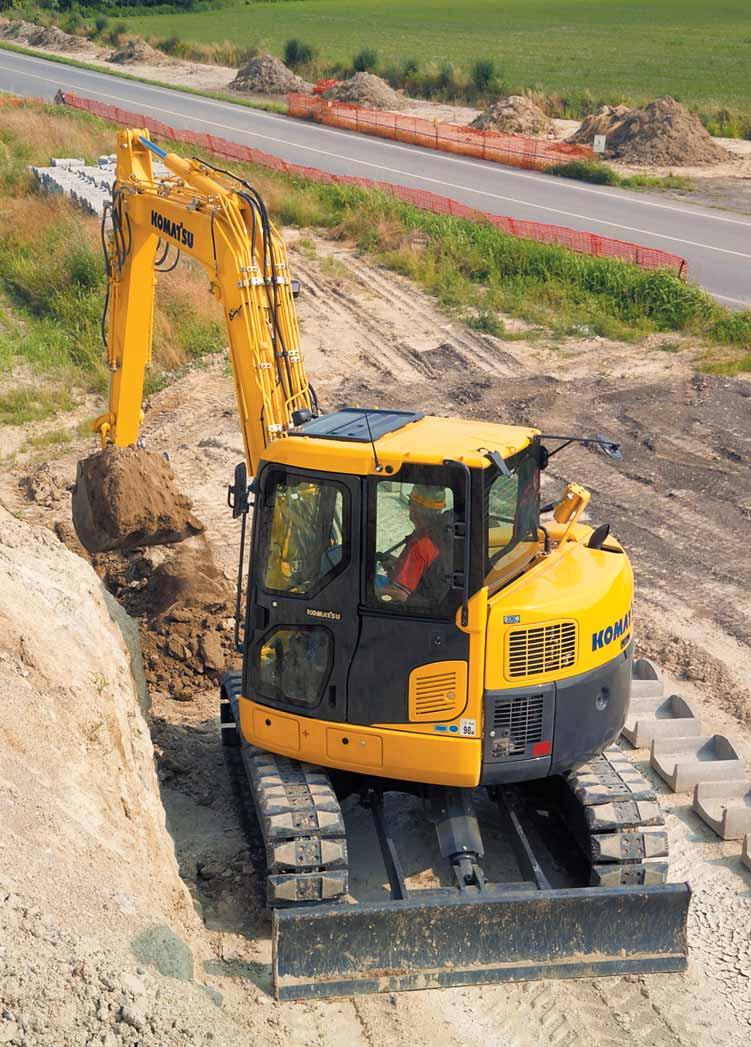

5 Höga prestanda Prestanda och styrbarhet PC88MR-8 erbjuder enastående prestanda tillsammans med en unik styrbarhet även vid de mest krävande jobben. Maskinen har en stark vridkraft, arbetar effektivt i sluttningar och har en exceptionell dragkraft. Tillsammans med den automatiska nedväxlingen är denna maskin perfekt för all slags terräng och alla applikationer. CLSS-systemet (Closed Load Sensing System - lastavkänningssystem med stängt centrum) garanterar oslagbar hastighet och kontroll över alla kombinerade rörelser, oavsett belastning. 5

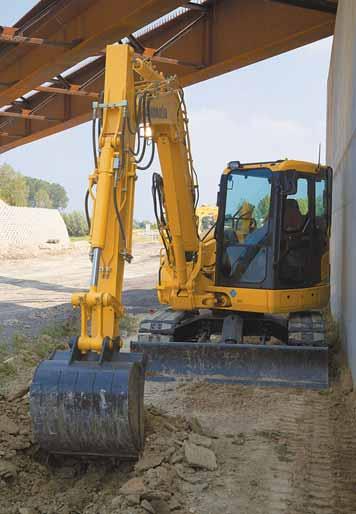

6 Kraftfull och miljövänlig Prestanda och ekologi PC88MR-8 har en ecot3-motor som uppfyller reglerna i EU steg III A. Tillsammans med ett avancerat hydraulsystem uppnår denna elektroniskt styrda common rail-motor med insprutning i flera steg en enastående produktivitetsnivå. Denna kompakta grävmaskin reducerar NOx-utsläpp och ljudnivån markant och är därmed perfekt för användning i begränsade områden och tätorter. Hög produktivitet och bränslebesparing Beroende på belastning kan föraren på ett enkelt sätt välja mellan 5 arbetslägen som är avsedda att matcha motorhastighet, pumptillförsel och systemtryck. Hastighet kan prioriteras för högre produktivitet, eller bränsleförbrukning för lättare applikationer. Bränsleeffektiviteten förbättras ytterligare med automatisk fartminskning, en standardfunktion som automatiskt sänker motorhastigheten när spakarna är i neutralt läge och eko-mätaren visas på LCD-monitorn. 6

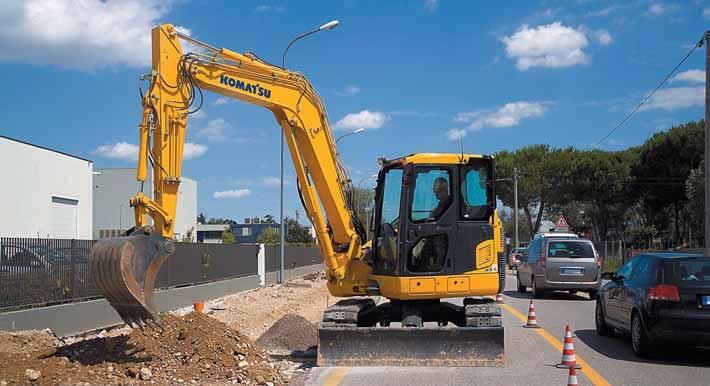

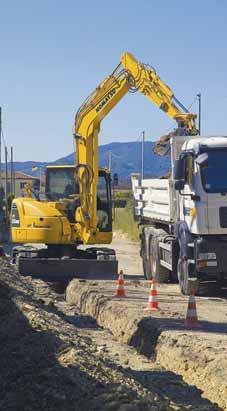

7 Överlägsen flexibilitet Mångsidighet PC88MR-8 har tagits fram med stor noggranhet för att ge maskinen en utomordentlig flexibilitet och mobilitet för arbeten i begränsade områden. Den ger enastående sikt och minskat överhäng baktill, vilket gör att föraren kan arbeta utan att behöva oroa sig för kollisioner. En reducerad svängradie framtill och en svängcylinder på vänster sida gör det enkelt att gräva diken, och dess kompakta storlek gör att det går utmärkt att använda PC88MR-8 i tätorter eller vid vägarbeten. En rad olika tillval, som gummiklädda stålplattor och extra motvikter, finns tillgängliga för att kunden ska kunna hitta den perfekta maskinen. Maximal flexibilitet Tack vare extra hydraulledningar, kan PC88MR-8 använda en rad olika redskap. Avseende bromsfunktioner och krossning, kan optimalt oljeflöde från hydraulpumpen väljas direkt på LCD-monitorn. På grävspaken finns proportionella knappar för extrakretsar som garanterar att alla verktyg kan användas med precision. 7

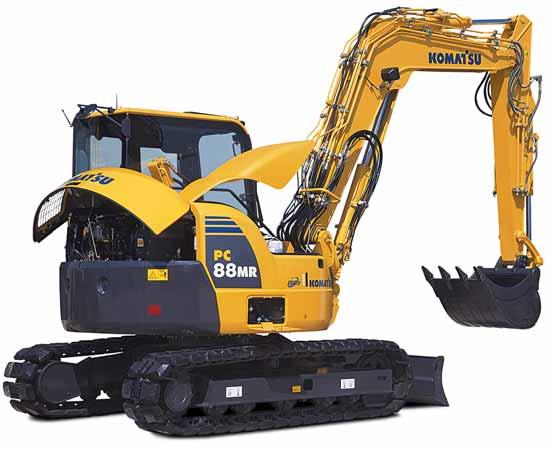

8 Enkelt underhåll Överlägset servicevänlig Komatsu har utvecklat PC88MR-8 med avsikten att det ska vara enkelt att komma åt alla servicepunkter. Rutinunderhåll och -service hoppas sällan över, vilket kan medföra en minskning av kostsam stopptid i framtiden. Kylaren, intercoolern och oljekylaren är tillverkade av aluminium för att förbättra effektiviteten och är monterade parallellt för snabbare rengöring. Bränsleoch oljefiltren samt avtappningskranen för bränslesystemet är fjärrmonterade och lätta att komma åt. EMMS (Equipment Management and Monitoring System) Komatsus EMMS-system (Equipment Management and Monitoring System) kan förhindra att ett litet problem växer till ett stort serviceproblem. Systemet visar alla kritiska system och huvudsakliga motorfunktioner som motoroljetryck, kylmedelstemperatur, batteriladdning, igensättning av luftfilter osv. Om det förekommer avvikelser visas det på LCD-skärmen. Monitorn indikerar även när olja eller filter måste bytas ut. Alla viktiga servicepunkter är lätta att komma åt från marknivå Bränsleförfilter med vattenavskiljare LCD-monitorn visar information om avvikelser och utbytestider 8

9 Komatsu satellitövervakningssystem KOMTRAX är ett revolutionerande maskinuppföljningssystem, byggt för att spara tid och pengar. Du kan nu följa din utrustning när som helst och var som helst. Använd den värdefulla data du får ut via KOMTRAX webbsida för att optimera planeringen av bemanning och maskinens beläggningsgrad. Med hjälp av en daglig journal över maskinens drifttimmar, får man ut en exakt och överskådlig sammanställning över den dagliga driften; när maskinen startade, när den stängdes av etc. Maskinposition Maskinen listar omgående positionen för samtliga dina maskiner, även de som befinner sig utomlands. Med KOMTRAX kan du: Kontrollera när och var dina maskiner är i arbete. Hålla dig informerad angående olovligt bruk av maskinerna eller förflyttning av maskinerna. Ställa in och mottaga e-postmeddelanden angående säkerhetslarm. För mer information om KOMTRAX, var vänlig kontakta din Komatsu återförsäljare för senaste KOMTRAX broschyr. Larmmeddelanden Du kan mottaga larmmeddelande både via KOMTRAX webbsida och via e-post. Utökad säkerhet Funktionen engine lock (motorlås) möjliggör att tidsstyra när en maskins motor kan startas eller ej. Med funktionen geo-fence (Geografiskt stängsel) sänder KOMTRAX meddelande varje gång din maskin förflyttar sig in eller ut ur ett fördefinierat arbetsområde. 9

10 Tekniska data MOTOR Model... Komatsu SAA4D95LE-5 Typ...Common rail, insprutning i flera steg, vattenkyld, turboladdad Slagvolym cm³ Borrning slag mm 115 mm Antal cylindrar...4 Motorstyrka Vid motorvarvtal v/minut ISO ,7 kw / 68,9 Hk SAE J ,0 kw / 66,6 Hk Max. vridmoment/varvtal Nm/1.600 rpm Luftfilter... torrt luftfilter av dubbelelementtyp med dammindikator och automatisk reningsfunktion TJÄNSTEVIKT Arbetsvikt, inklusive mm sticka, 0,28 m³ skopa (ISO 7451), blad, förare, vätskor, full bränsletank och standardutrustning (ISO 6016). Bandlänkar Bredd Monobom Tvådelad bom Stål (450 mm) mm kg kg Stål (600 mm) mm kg kg Gummi (450 mm) mm kg kg Gummiklädda stålplattor (450 mm) mm kg kg DRIVNING & BROMSAR Styrning...2 reglage med pedaler Transmission... hydrostatisk Hydraulmotorer... axiell kolvmotor med variabel volym Max dragkraft...66,9 kn (6.820 kgf) Hastigheter Lo / Hi... 2,9-5,1 km/h Färdbroms... hydraullås Parkeringsbroms... mekaniska skivor UNDERRREDE Konstruktion...X-ram i centrum med bandramar i lådkonstruktion Typ... fullt avtätade Bandjusterare...hydraulisk Bandlänkar (sida)...39 Bärrullar (sida)...1 Bandrullar (sida)...5 Marktryck...0,37 kg/cm² HYDRAULSYSTEM Typ...HydrauMind. Closed centre system medlastavkännande och tryckreglerande ventiler Huvudpumpar: Pump för... bom, sticka, skopa och körning Typ... axiell kolvmotor med variabel volym Max pumpflöde l/min Pump för... sväng och blad Typ...kugghjulspump med fast slagvolym Max pumpflöde l/min Hydraulmotorer: Körning... 2 kolvmotor med parkeringsbroms Sväng...1 kolvmotor med svängjämviktsbromsning Hydraulventilernas inställningar: Sväng och blad... 21,1 MPa (215 kg/cm²) Banddrivning och arbetsutrustning... 26,5 MPa (270 kg/cm²) Brytkraft (ISO 6015) dan (6.525 kgf) Stickans kraft, mm sticka (ISO 6015) dan (4.230 kgf) SVÄNG Drivs av... hydraulmotor Svängreduktion... planetväxlar Svängkretssmörjning... oljebad Svängbromsar...automatiska, med skivor i oljebad Svänghastighet...10 v/minut ELEKTRISKT SYSTEM Spänning...24 V Batteri...55 Ah Växelströmsgenerator...60 A Startmotor...4,5 kw PÅFYLLNINGSVOLYMER Bränsletank l Kylsystem l Motorolja... 11,5 l Slutdrivning (sida)... 1,1 l Svängdrivning... 2,8 l Hydraultank l FÖRARHYTT Bullersäkrad hytt med säkerhetsglas, lyftbar vindruta, takfönster, skjutdörr med lås, vindrutetorkare, elektriskt signalhorn, justerbart säte med dubbel skjutfunktion, kontrollsystem och instrumentering, justerbara grävspakar, luftinsläpp. MILJÖ BLAD Bredd höjd mm Max lyfthöjd över marknivå mm Max djup under marknivå mm Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 1,2 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 0,2 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:

11 Tekniska data DIMENSIONER (6.350) G.L (2.615) Skopvolym (ISO 7451) m³ 0,077 0,109 0,181 0,235 0,282 Bredd skopa (utan skärkant) mm Bredd skopa (med skärkant) mm

12 Arbetsområden ARBETSOMRÅDEN MONOBOM (7.345) (6.750) (4.615) (5.235) (4.250) (4.720) (3.165) (1.545) GL G H (2.165) When boom swing (2.545)

13 Lyftkapacitet LYFTKAPACITET MONOBOM / MED BLAD I MARKNIVÅ A Räckvidd från svängcentrum B Skophöjd C Lyftkapacitet, inklusive skopa (210 kg med mm sticka; 185 kg med mm sticka), kopplingar och skopcylinder Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. Sticklängd B A Extra motvikt 1,5 m 3,0 m 4,5 m mm mm mm mm 5,0 m * ,0 m * * 790 0,0 m * * * 730-2,0 m * 4.930* 5.210* * * ,0 m kg * ,0 m kg * * 870 0,0 m kg * * * 800-2,0 m kg 6.110* 4.930* 5.210* * * ,0 m * ,0 m * * 690 0,0 m * * * 620-2,0 m * 3.950* 5.440* * * 840 5,0 m kg * ,0 m kg * * 760 0,0 m kg * * * 690-2,0 m kg 4.870* 3.950* 5.440* * * 920 LYFTKAPACITET MONOBOM / MED BLAD UPPLYFT 1,5 m 3,0 m 4,5 m A Sticklängd Extra motvikt B mm mm mm mm 5,0 m ,0 m m ,0 m * 4.930* ,0 m +218 kg * ,0 m +218 kg m +218 kg ,0 m +218 kg 4.930* 4.930* ,0 m ,0 m * m ,0 m * 3.950* ,0 m +218 kg * ,0 m +218 kg * m +218 kg ,0 m +218 kg 3.950* 3.950* Värdena är baserade på ISO standard nr Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Grävmaskiner som används i objekthantering måste uppfylla relevanta lokala bestämmelser och måste vara utrustade med säkerhetsventiler (bom och arm) och en överbelastningsvarnare i enlighet med EN * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. - Beräkningarna utgår från att maskinen står på en jämn och fast yta. - Lyftpunkten är en hypotetisk krok placerad bakom skopan. 13

14 Arbetsområden ARBETSOMRÅDEN TVÅDELAD BOM GL

15 Lyftkapacitet LYFTKAPACITET TVÅDELAD BOM / MED BLAD I MARKNIVÅ A Räckvidd från svängcentrum B Skophöjd C Lyftkapacitet, inklusive skopa (210 kg med mm sticka; 185 kg med mm sticka), kopplingar och skopcylinder Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. Sticklängd B A Extra motvikt 1,5 m 3,0 m 4,5 m mm mm mm mm 5,0 m * 760 3,0 m * * 520 0,0 m * * 500-2,0 m * * * 700 5,0 m kg * 840 3,0 m kg * * 590 0,0 m kg * * 570-2,0 m kg * * * 780 5,0 m * 690 3,0 m * * 490 0,0 m * * 460-2,0 m * * * 640 5,0 m kg * 770 3,0 m kg * * 550 0,0 m kg * * 530-2,0 m kg * * * 710 LYFTKAPACITET TVÅDELAD BOM / MED BLAD UPPLYFT 1,5 m 3,0 m 4,5 m A Sticklängd Extra motvikt B mm mm mm mm 5,0 m ,0 m m ,0 m ,0 m +218 kg ,0 m +218 kg m +218 kg ,0 m +218 kg ,0 m ,0 m m ,0 m ,0 m +218 kg ,0 m +218 kg m +218 kg ,0 m +218 kg Värdena är baserade på ISO standard nr Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Grävmaskiner som används i objekthantering måste uppfylla relevanta lokala bestämmelser och måste vara utrustade med säkerhetsventiler (bom och arm) och en överbelastningsvarnare i enlighet med EN * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. - Beräkningarna utgår från att maskinen står på en jämn och fast yta. - Lyftpunkten är en hypotetisk krok placerad bakom skopan. 15

16 Midi-grävmaskin PC88MR-8 Standard och extra utrustning MOTOR Komatsu SAA4D95LE-5 common rail, insprutning i fl era steg, vattenkyld, turbodieselmotor, uppfyller kraven i EU steg III A/EPA Tier III Växelströmsgenerator 24 V / 60 A UNDERRREDE 450 mm bandplattor av stål 600 mm bandplattor av stål 450 mm bandplattor av gummi 450 mm gummiklädda stålplattor Skydd för bandrullar HYDRAULSYSTEM Väljarsystem för 5 arbetslägen: Powerläge, ekonomiläge, brytläge, redskapsläge och lyftläge En extra 2-vägs hydraulfunktionsventil med fullt fl öde med hydraulledning för anslutning på bom och arm (HCU-A) Ytterligare en extrahydraulkrets (HCU-B) Övertrycksventil för extra funktion En 2:a extrahydraulkrets (HCU-C) samt förberedelse för hydrauliska snabbkopplingar FÖRARHYTT Automatisk klimatanläggning Justerbart förarsäte med säkerhetsbälte Stor LCD-monitor med fl era språk Förinställning för radio 12 V strömförsörjning Radio SERVICE OCH UNDERHÅLL Equipment Management and Monitoring System (EMMS) Luftfi lter med dubbla element KOMTRAX - Komatsu satellit övervakningssystem Bränslepåfyllningspump SÄKERHETSUTRUSTNING Överlastvarning Akustiskt köralarm Signalhorn Backspeglar (vänster sida, bak) Slangbrottsventil för stickan Roterande varningsljus Skoplänkage med lyftögla ANNAN UTRUSTNING Monobom med cylinderskydd mm sticka 2 automatiska körlägen Automatisk hastighetsminskning Proportionell rullknapp på grävspaken för utrustningskrets Tvådelad bom (med positionerare) mm sticka (för monobom) mm sticka (för tvådelad bom) Extra motvikt (218 kg) BELYSNINGSSYSTEM Arbetsbelysning på bommen Främre arbetsstrålkastare på hytten 4 främre arbetsstrålkastare på hytten Bakre arbetsstrålkastare på hytten Extra arbetsstrålkastare på bommen TILLSATSER mm blad Skopor ( mm) mm dikesrengöringsskopa mm dikningsskopa (52 ) Ytterligare arbetsutrustning, tillbehör och särskilda applikationer efter förfrågan Andra redskap efter förfrågan standardutrustning specialutrustning Din Komatsu partner: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WBSS /2012 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
