Hydraulisk Grävmaskin

Transkript

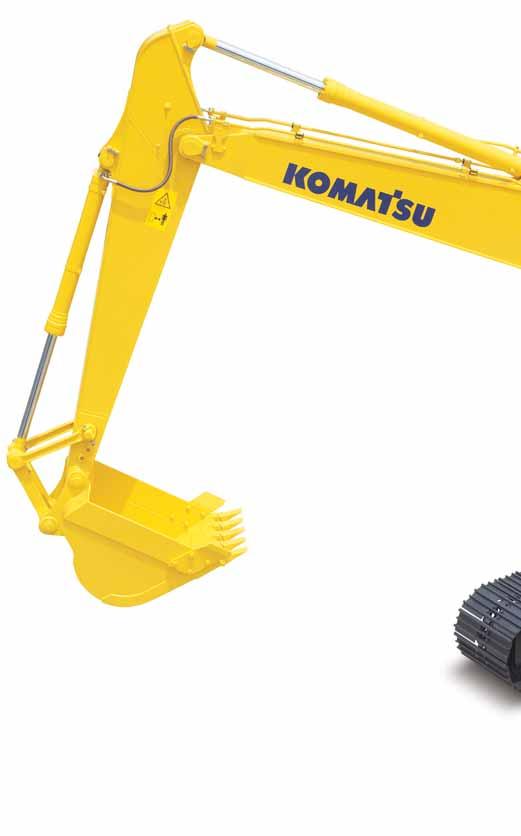

1 MOTORSTYRKA 116 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM max. 1,39 m³ PC 228 Hydraulisk Grävmaskin

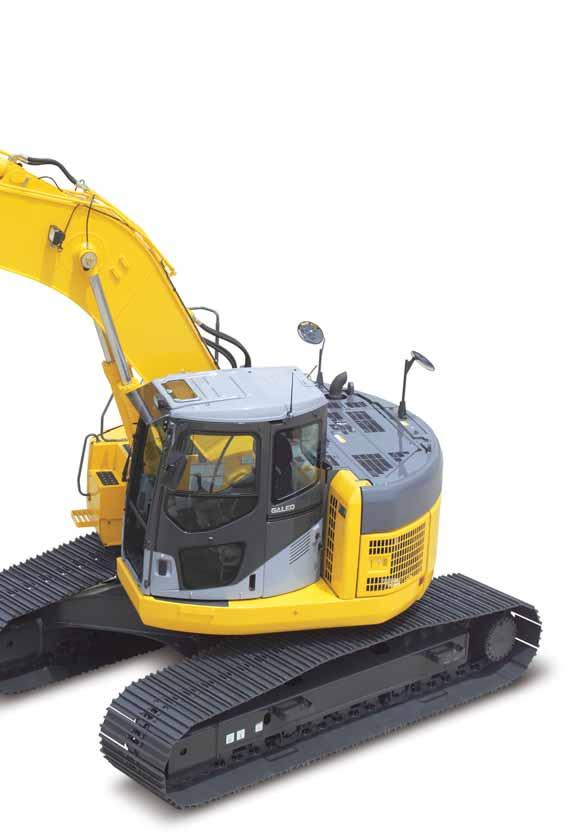

2 H YDRAULISK GRÄVMASKIN EN ÖVERSIKT Det kan vara en utmaning att arbeta i tätt bebyggda eller begränsade områden. -serien från Komatsu med hydrauliska grävmaskiner vars bakdel har kort överhäng är särskilt konstruerad för arbete i begränsade områden. Genom att bakdelens svängprofil har reducerats kan arbeta där grävmaskiner med en konventionell profil skulle utgöra en säkerhetsrisk. är perfekt för arbete på vägbanor, broar, i tätorter och överallt där utrymmet är begränsat. Du får den prestanda och produktivitet som du förväntar dig av utrustning från Komatsu. Ekologiska och ekonomiska egenskaper Komatsu-motorn SAA6D107E-1 uppnår emissionskraven i EU steg IIIA och EPA nivå III. 29% reduktion av NOx. Ekonomi-läge reducerar bränsleförbrukningen Komatsu spårningssystem Spåra och övervaka din maskin när som helst, var som helst, för total sinnesfrid. Hög stabilitet erbjuder exceptionell lyftkapacitet och stor stabilitet med tung motvikt som kräver litet utrymme. Hög mobilitet Stora drag- och styrkrafter visar på kapaciteten att arbeta i sluttningar. Stort arbetsområde Arbetsplatser som kräver en stor övre räckvidd, till exempel vid rivning och utgrävning av sluttningar, drar också fördel av :s större räckvidd vid grävning och tippning. 2

3 MOTORSTYRKA 116 kw / v/minut Enkelt underhåll Längre bytesintervall för motor- och hydrauloljor Lätt åtkomlig motoroljefilter och dräneringskran för bränsle Standard monterad vattenavskiljare Lätt rengöring av olje och vattenkylare då dem är monterade sida vid sida. EMMS (Equipment Management and Monitoring System): Fyra arbetslägen utformade för att passa motorhastighet, pumphastighet och systemtryck. TJÄNSTEVIKT kg SKOPVOLYM max. 1,39 m³ Stor och komfortabel förarhytt Komatsus hytt för låga bullernivåer är helpressad och mycket stabil, med viskösa fästen för bullerreducering. En konvex skjutdörr underlättar insteget där utrymmet är begränsat och minskar skaderisken på vägbanor eftersom dörren inte skjuter ut när den är öppen. Komatsus stora hytt lever upp till utrymmesstandarden i ISO för att ge säker och komfortabel drift. Säker drift s runda form minskar behovet för föraren att vid rörelser konstant behöva hålla uppsikt bakåt, vilket hade varit nödvändigt med en maskin med konventionell profil. Komatsus upptar 3,99 m eller mindre av vägens bredd. Detta gör att maskinen kan arbeta på endera sidan av en smal väg utan att man behöver stänga av båda sidorna av vägen. Säkerhetsdetaljer Bilden kan visa utrustning som inte finns i din region Halkskyddsplåtar Stora speglar för sikt åt sidan, bakåt och längs sidan 3

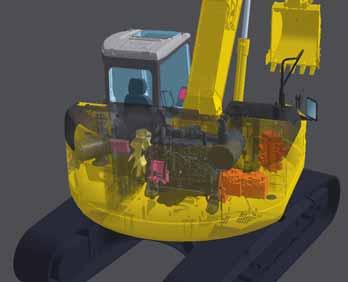

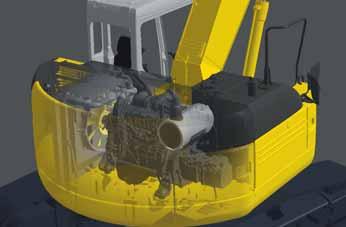

4 H YDRAULISK GRÄVMASKIN EKOLOGISKA OCH EKONOMISKA EGENSKAPER Tillförlitliga komponenter Samtliga viktiga komponenter såsom motor, hydraulpump, hydraulmotor och styrventiler är specialkonstruerade och tillverkade av Komatsu. Detta garanterar att varje del är speciellt konstruerad för en specifik maskinklass och -modell, d.v.s. alla delar i maskinen från utveckling och tillverkning till utprovning är till 100% Komatsu. Flerfunktions LCD färgmonitor (1) Kontroll hydraulsystem (2) Elektronisk kontrollenhet för motorn (3) Kraftigt HPCR-system (High Pressure Common Rail) (4) Huvudpump: Oberoende styrning för två pumpar (5) Flödesstyrning delat/sammanslaget med EPC (6) Lågemissionsmotor Komatsu-motorn SAA6D107E-1 uppnår emissionskraven i EU steg IIIA och EPA nivå III. 29% reduktion av NOx. Reducerade bullernivåer Reducerade bullernivåer under drift tack vare lågbullrande motor och andra förbättringar. Elektroniskt styrd common rail-motor (1) Ljuddämpare för låga bullernivåe (2) Optimalt arrangemang av ljuddämpande material 4

5 KOMTRAX - KOMATSU SPÅRNINGSSYSTEM Komatsus spårningssystem, KOMTRAX, ger ett revolutionerande nytt sätt att övervaka din utrustning, när som helst, var som helst. Systemet gör det möjligt för dig att se den exakta positionen för dina maskiner och få maskindata i realtid. Med hjälp av GPS-sändare och satellitteknologi så är systemet utvecklat för att vara framtidssäkert, och kommer att leva upp till dina krav idag och imorgon. Komtrax hjälper dig att besvara de tre viktigaste frågorna du har kring din maskin: Tjänar maskinen in pengar Är maskinen säker Är maskinen i gott skick För mer information, be din återförsäljare om ett exemplar av Komtrax-broschyren. KOMTRAX server Kontroll av maskinposition Kund Servicekontroll Registrering av årliga drifttimmar Varning och periodiskt underhåll Arbetsregistrering (bränslenivå, drifttimmar etc.) Det finns vissa länder där KOMTRAX ännu inte är tillgängligt. Kontakta din återförsäljare när du vill aktivera systmet. Komtrax fungerar ej om satellitsignalen är blockerad eller skymd. 5

6 H YDRAULISK GRÄVMASKIN EMMS EMMS (Equipment Management and Monitoring System) - ett system som övervakar styrningen av utrustning EMMS är ett mycket sofistikerat system, som kontrollerar och övervakar samtliga funktioner under drift. Användargränssnittet är mycket intelligent och ger föraren tillgång till ett stort antal funktioner och körinformation. Fyra arbetslägen Maskinen är utrustad med tre arbetslägen (P, E, B), samt lyftläge (L). Varje enskilt läge är anpassat till motorvarvtal, pumpvarvtal och systemtryck för alla individuella behov. Detta ger större flexibilitet för arbetsredskap och ökar effektiviteten vid det aktuella arbetstillfället. Symbol på skärmen 1 Arbetsläge 2 Timmätare för service 3 Körhastighet 4 Temp. mätare för kylvatten 5 Varningslampa låg kylvattennivå 6 Temp. mätare för hydraulolja 7 Varningslampa låg hydrauloljenivå 8 Bränslemätare 9 Varningslampa låg bränsletanknivå 10 Svänglås 11 Förvärmning 12 Vindrutetorkare, konstant/intervall 13 Automatisk motorvarvtalsänkning 14 Knapp för snabbökning av effekt Tryckknappar 1 Power -läge 2 Ekonomi -läge 3 Lyft -läge (spec. för sticka, kran) 4 Hammar -läge 5 Växling av hastighet 6 Automatisk motorvarvtalsänkning 7 Vindrutetorkare 8 Vindrutespolare 9 Väljare (hydraulflöde, sticka, kran) 10 Underhållsläge 11 Menyväxling 12 Inmatning (tillbaka) 13 Inmatning (upp) 14 Inmatning (ner) 15 Inmatning (bekräfta) 16 Avbryt summer 6

7 Powerläge Ekonomiläge Hammarläge Lyftläge För maximal effekt och snabba cykeltider. Detta läge används oftast för tunga arbeten såsom hård grävning och lastning. I detta läge finns möjlighet att tillfälligt gå över till PowerMax -funktionen för att på så vis kunna öka grävkraften med 7% om så krävs för tuffa applikationer. Detta läge är mycket vänligt för miljön. Arbeten kan utföras tystare under t.ex. nattetid och/eller i tätbefolkade områden. Bränsleförbrukning och utsläpp minskas. Ger optimalt hydraultryck, flöde och motorvarvtal vid arbete med hydraulhammare. Ökar lyftkapaciteten med 7% genom att hydraultrycket höjs. Detta läge gör att lyftningar kan utföras säkrare. Arbetsläge Läge Fördelar P Power läge Maximal produktivitet och effekt Snabba cykeltider E Ekonomiläge Mycket bra bränsleekonomi B Hammarläge Optimalt motorvarvtal och oljefl öde L Lyftläge Hydraultrycket ökar Enkelt att förstå och enkelt att använda Meny för allmän justering av hydrauloljeflödet i läge B (hammarläge) Mycket lättlästa färgmenyer för varje läge. Bokstäver och siffror är kombinerade med illustrationer i färg vilket ger mycket klar och tydlig information. Skärmen är högupplöst och enkel att läsa av både i starkt solljus och i alla andra förekommande ljusförhållanden. Automatisk körhastighet i tre lägen Körhastigheten växlar automatiskt från hög till låg hastighet beroende på underlaget. Hög Medel Låg Körhastighet 5,5 km/h 4,1 km/h 3,0 km/h Meny för finjustering av hydrauloljeflödet i läge B (hammarläge) Finjustering av hydraulpumpens oljeflöde Meny för finjustering av hydrauloljeflödet i läge P eller E (Poweroch Ekonomiläge) Från LCD-skärmen kan optimalt hydrauloljeflöde väljas för tex arbete med hydraulhammare, krossning och andra operationer i läge B, P eller E. Även vid samtidigt arbete med redskap och arbetsutrustning reduceras flödet till redskapet automatiskt. Detta gör att arbetsutrustningen får jämna rörelser. Lösenordsskydd För att förhindra att obehöriga kan starta motorn, krävs ett lösenord med fyra siffror. För att säkerheten skall vara så stor som möjligt krävs lösenord för både startmotor och motor. Lösenordet kan aktiveras vid behov. Skydd med lösenord 7

8 SÄKERHETS- OCH PRODUKTIVITETSEGENSKAPER Kort svängradie för bakdel: 180 -svängbredd: 3,99 m mm Eftersom bakdelen på är mer kompakt än på konventionella modeller, minskar förarens behov att kontrollera aktiviteten bakom sig. Kort svängradie för redskap: mm Vinkel med höjd bom är större på än på PC210-8, samtidigt som redskapens framskjutande del har minskats. Svängradie för redskap minskas med 730 mm mm mm mm mm Svängradie för bakdel minskas med mm Arbete på skogsväg Överhäng över bandet: PC228USLC 770 mm PC mm Skogsvägens bredd ca 4 m 3990 mm Väg- och broarbete Gatubredd 4,5 m 8 Överhäng över bandet: PC228USLC 140 mm PC mm

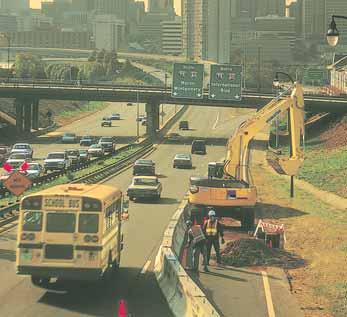

9 Större arbetsområden Sticklängd Max. grävhöjd Max. grävdjup Max. räckvidd mm mm mm mm Rundad profil både fram och bak på överdelen för säkrare drift Komatsus hydrauliska grävmaskiner med kort överhäng har rundad profil både fram och bak. Detta ger ett reducerat överhäng i samband med sväng. Den rundade profilen bidrar till att förebygga kollisioner, och gör att maskinen kan arbeta i begränsade områden, eller på arbetsplatser där det förekommer hinder. Vägarbete Vid vägarbeten sticker maskinen ut minimalt över den motsatta vägbanan, eftersom bakdelen bara sticker ut en liten aning från bandet vid sväng. Detta gör att en dumptruck kan placeras närmare banden på maskinen. Föraren kan effektivt och enkelt lasta material på dumperns flak, eftersom tömningsräckvidden är väl tilltagen i samband med lastning. Maskinen kräver inga stora arbetsytor. 280 mm Överhäng över bandet (625 mm inkl. spegel) 280 mm Överhäng över bandet (bakre) 280 mm med 600 mm bandbredd Överhäng över bandet (främre) 280 mm Överhäng över bandet (350 mm inkl. spegel) Timmerarbeten och skogsvägar Eftersom bakdelen har ett minimalt överhäng är det mindre risk att motvikten kolliderar med ett träd eller en sluttning. Detta gör det enkelt för föraren att köra maskinen. Vidare förenklar den stora grävhöjden utgrävning av sluttningar. Hög dragkraft ger mjuk och kraftfull förflyttning även i tuff terräng. Rivning Maskinen kräver mindre arbetsyta och kan utföra effektivt rivningsarbete, eftersom den har stor och väl tilltagen grävhöjd. 9

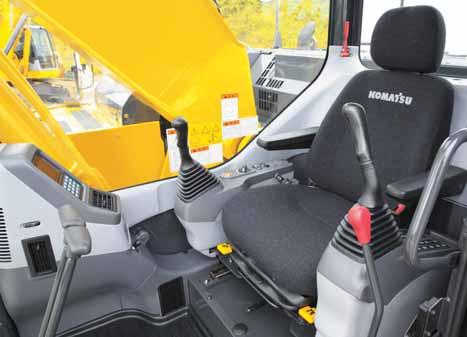

10 H YDRAULISK GRÄVMASKIN ARBETSMILJÖ Reglage Spakarna för arbetshydrauliken kan justeras för optimal förarkomfort. Förarstolen och reglagen kan flyttas samtidigt eller separat. Låg ljudnivå Förarhytten har hög styvhet och utmärkt ljudabsorbtionsförmåga. Omfattande förbättringar av de delar som genererar buller, och användning av en motor med låga bullernivåer, hydraulisk utrustning och luftkonditionering, gör att denna maskin genererar låga bullernivåer. Trycksatt förarhytt Klimatanläggning och kupéfilter är monterat som standard. Tillsammans med ett högre invändigt lufttryck, så reduceras damminträngningen i hytten. Luftkonditionering med hög kapacitet, värmeenhet och radio. Komatsus stora hytt lever upp till utrymmesstandarden i ISO för att ge säker och komfortabel drift. Konvex skjutdörr En konvex skjutdörr underlättar insteget där utrymmet är begränsat och minskar skaderisken på vägbanor eftersom dörren inte skjuter ut när den är öppen. Det fi nns också ett skjutfönster på dörren i hytten. Framrutan infattad i en lätt fönsterram är enkel att fälla upp. Den kan låsas mot hyttaket med en enkel manöver. Nytt system dämpar vibrationer i förarhytten Hytten vilar på viskösa dämpande underlag för att minska vibrationer och buller från maskinkroppen. Operatörens trötthet minskar. Gummi Silikonolja 10

11 SÄKERHETSDETALJER Köralarm Ett alarm är installerat som standard för att varna andra arbetare att maskinen är på väg att förflyttas. Pump- och motorutrymme Stabil förarhytt skyddar föraren mot fallande föremål Den helpressade förarhytten lever upp till ISO-kraven rörande huvudskyddet i OPG nivå 1. Hytten är tillverkad med hjälp av integralpressning, och har en förstärkt ram med förbättrad styvhet. Detta ger utmärkt livslängd och motståndskraft mot stötar. Kombinerat med ett rullsäkerhetsbälte, skyddar hytten föraren mot fallande föremål. En avskiljare mellan pumpen och motorn förhindrar att olja sprutas ut över motorn. Detta minskar brandrisken. Slangbrottsventil för stickan (tillbehör) Stora speglar för sikt åt sidan, bakåt och längs sidan Förstorad spegel på vänstersidan och tilläggande speglar baktill och på sidan gör att maskinen klarar de nya siktkraven enligt ISO. Härdat och tonat glas Härdat och tonat glas som lever upp till säkerhets- och hälsokraven används i förarhyttens rutor. Glaset har hög styrka och blockerar ultravioletta strålar. Säkerhetsbälte Säkerhetsbältet håller föraren inom hyttens säkerhetszon vid eventuell vältning. Halkskyddsplåtar Tåliga halkskyddsplåtar bibehåller långsiktigt överlägset grepp. Lås grävspakar Låser det hydrauliska trycket för att förebygga oavsiktliga rörelser. Den neutrala startfunktionen gör att maskinen endast kan startas i låst position. Förbättrad runtom sikt Stolpen för det högra sidofönstret är flyttad och den bakre stolpen är modifierad för att åstadkomma bättre sikt. Öppningsbar taklucka Ger sikt uppåt 11

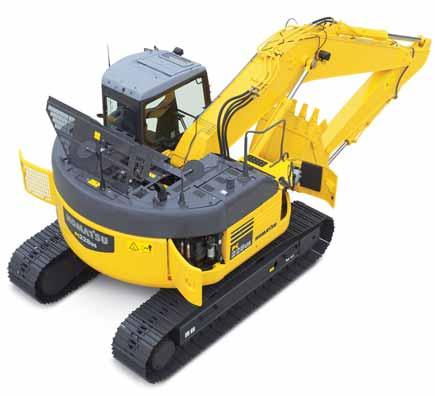

12 H YDRAULISK GRÄVMASKIN FÖRDELAR VID UNDERHÅLL Enkelt underhåll Komatsu har konstruerat med fokusering på lättåtkomliga servicepunkter. Detta innebär stora tidsbesparingar för arbeten vid fasta serviceintervaller. Nedan beskrivs några av de många lättåtkomliga servicepunkterna hos. Optimal underhållsplanering Det krävs ingen ansträngning att komma åt underhållsställen vid motorn, som till exempel oljefilter, oljesticka, kylvätskebehållare, bränslefilter och luftrenare. A. Lucka vänster bak 1. Kylvätskebehållare 2. Luftfi lter 3. Batterier 4. Verktygslåda 5. Hållare för fettspruta B. Lucka höger bak 6. Bränsleförfi lter 7. Filter motorolja* 8. Oljepåfyllare för PTO* 9. Bränsledräneringsventil* C. Lucka höger fram 10. Spolarvätskebehållare D. Central mellanvägg 11. Oljenivåkontrollrör för maskineriet 12. Oljepåfyllning för maskineriet E. Öppning/stängning av motorhuven 13. Nivåkontrollrör motorolja 14. Oljepåfyllning för motorolja 15. Bränslefi lter *Fjärrunderhållspunkter A Kylare Oljekylare Intercooler 12 D E Hydraulisk styrventil C Hydraultank Bränsletank B 8 14 Vattenavskiljare I standardutförande är bränslesystemet försett med vattenavskiljare. Detta förhindrar att vatten kan komma in i bränslesystemet och orsaka skador. Kylare sida vid sida Avståndet mellan kylare och oljekylare har ökats. Detta gör att rengöringen med hjälp av tryckluft blir enklare. Tvättbara golv Golvet är lätt att hålla rent. På den lätt sluttande ytan med dräneringshål som underlättar avrinningen, ligger en golvmatta med utstående kant. 12

13 TILLBEHÖR Blad Förberett för blad 600 mm gummiinklädda (road-liner) bandplattor Tvådelad bom Gångjärnsupphängt vindruteskydd Komatsu skopor SKOPTILLVAL OCH GRÄVKRAFTER MAX. SKOPKAPACITET OCH VIKT MONOBOM Sticklängd 2,4 m 2,9 m Materialvikt upp till 1,2 t/m³ 1,39 m³ kg 1,37 m³ kg Materialvikt upp till 1,5 t/m³ 1,18 m³ 900 kg 1,26 m³ 950 kg Materialvikt upp till 1,8 t/m³ 1,03 m³ 825 kg 1,10 m³ 875 kg TVÅDELAD BOM Sticklängd 2,4 m 2,9 m Materialvikt upp till 1,2 t/m³ 1,36 m³ kg 1,26 m³ 950 kg Materialvikt upp till 1,5 t/m³ 1,15 m³ 900 kg 1,07 m³ 850 kg Materialvikt upp till 1,8 t/m³ 1,00 m³ 825 kg 0,92 m³ 775 kg Max. kapacitet och vikt har beräknats enligt ISO 10567:2007. Tag kontakt med leverantören för val av skopa och tillbehör för det aktuella arbetet. SKOP- OCH STICKKRAFT (ISO) Sticklängd Brytkraft vid max effekt Stickraft vid max effekt mm kgf / 149 kn kgf / 108 kn 13

14 H YDRAULISK GRÄVMASKIN TEKNISKA DATA MOTOR Model...Komatsu SAA6D107E-1 Typ... Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal v/minut ISO kw / 158 Hk ISO 9249 (nettoeffekt) kw / 150 Hk Antal cylindrar... 6 Borrning slag mm Slagvolym... 6,69 l Batterier V/110 Ah Generator V/60 A Startmotor...24 V/5,5 kw Luftfiltertyp...Dubbla element med dammindikator och automatisk reningsfunktion Kylning...Sugande kylfläkt med utloppsgaller HYDRAULSYSTEM Typ... HydrauMind. Closed centre system medlastavkännande och tryckreglerande ventiler Tilläggskretsar... Beroende på spec. kan max två tilläggskretsar anslutas, med flödeskontroll på den första Huvudpump...2 kolvpumpar med variabel volym för bom, sticka, skopa och svängning/körning Max pumpflöde l/min Hydraulventilernas inställningar Redskap bar Banddrivning bar Sväng bar Servo...33 bar SVÄNG Typ...Axialkolvmotor och dubbla planetväxlar Svängbroms... Elektriska flerskivbromsar i oljebad integrerat med svängmotorn. Låspinne kan aktiveras från förarplatsen Svänghastighet ,4 v/minut Svängmoment...68 knm Max. tryck bar DRIVNING & BROMSAR Styrning...2 reglage med pedaler ger fullt oberoende kontroll av varje band Drivning...Hydrostatisk Förflyttning...Automatiskt val av 3 hastigheter Max. lutning... 70%, 35 Hastigheter Lo / Mi / Hi...3,0 / 4,1 / 5,5 km/h Max dragkraft kg / 202 kn Bromssystem... Hydrauliska skivbromsar på varje motor UNDERRREDE Konstruktion... X-ram i centrum med bandramar i lådkonstruktion Bandenheter Typ... Fullt avtätade Bandlänkar (sida) Sträckning... Fjädrar och hydraulik Rullar Bandrullar (sida)... 9 Bärrullar (sida)... 2 MILJÖ Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EC Steg IIIA / EPA Tier III Ljudnivåer LwA Utvändigt db(a) (2000/14/EC Stage II) LpA Förarens öra db(a) (ISO 6396 dynamisk test) PÅFYLLNINGSVOLYMER Bränsletank l Kylare l Motorolja... 23,1 l Svängdrivning... 7,1 l Hydraultank l Slutdrivning (sida)... 5,2 l ARBETSVIKT (CA) Arbetsvikt inklusive mm sticka, 0,78 m³ skop, förare, smörjmedel, kylmedel och full bränsletank samt med standardutrustning. MONOBOM TVÅDELAD BOM Bandbredd Arbetsvikt Marktryck Arbetsvikt Marktryck 600 mm kg 0,47 kg/cm² kg 0,49 kg/cm² 700 mm kg 0,41 kg/cm² kg 0,43 kg/cm² 800 mm kg 0,37 kg/cm² 14 Tillsatsvikt med blad: kg Tillsatsvikt med 600 mm gummiinklädda (road-liner): kg

15 DIMENSIONER MONOBOM P Q R S TVÅDELAD BOM STICKLÄNGD MONOBOM TVÅDELAD BOM Sticka mm mm A Total längd mm mm B Total bredd mm mm C Total höjd (till hyttens övre del) mm mm D Frigång under motvikt mm mm E Minsta frigång 440 mm 440 mm F Svängradie, bakdel mm mm G Bandlängd på marken mm mm H Bandlängd mm mm I Spårvidd mm mm J Bredd, rullband mm mm K Bandbredd 700 mm 700 mm L Höjd, gripare 26 mm 26 mm M Höjd, hytt mm mm N Bredd, övervagn mm mm O Avstånd, svängcentrum till bakdelens slut mm mm P Avstånd, svängcentrum till blad mm mm Q Blad, max lyfthöjd 835 mm 835 mm R Bladhöjd 745 mm 745 mm S Blad, max grävdjup 390 mm 390 mm T Till övre del av hydraulslang mm Bladbredd mm mm 15

16 H YDRAULISK GRÄVMASKIN ARBETSOMRÅDEN MONOBOM (m) H A B G.L C E D (m) mm G F STICKLÄNGD mm A Max. grävhöjd mm B Max. lasthöjd mm C Max. grävdjup mm D Max. grävdjup, vertikal vägg mm E Max. grävdjup för mm plan mm F Max. räckvidd mm G Max. räckvidd på marken mm H Min. svängradie mm 16

17 TVÅDELAD BOM STICKLÄNGD m A Max. grävhöjd mm B Max. lasthöjd mm C Max. grävdjup mm D Max. grävdjup, vertikal vägg mm E Max. grävdjup för mm plan mm F Max. räckvidd mm G Max. räckvidd på marken mm H Min. svängradie mm 17

18 H YDRAULISK GRÄVMASKIN LYFTKAPACITET MONOBOM A B C Räckvidd från svängcentrum Skophöjd Lyftkapacitet, inklusive skopa, kopplingar (200 kg) och skopcylinder (140 kg) Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Sticklängd B A 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 6,0 m kg *2.700 * *3.950 * ,5 m kg * * * *5.000 * ,0 m kg * * * * * ,5 m kg * * * *6.850 * mm 0 m kg * *7.650 * kg -1,5 m kg * * *6.700 * ,78 m³ -3,0 m kg * * * Med 700 mm bandbredd -4,5 m kg * * ,0 m kg *2.700 *2.700 * *3.950 * ,5 m kg * * * *5.000 * ,0 m kg * * * * * ,5 m kg * * *6.850 * mm 0 m kg * *7.650 * kg -1,5 m kg * *6.700 * ,78 m³ -3,0 m kg * * * Med 600 mm bandbredd -4,5 m kg * * * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097. Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. 18

19 TVÅDELAD BOM A B C Räckvidd från svängcentrum Skophöjd Lyftkapacitet, inklusive skopa, kopplingar (200 kg) och skopcylinder (140 kg) Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Nom. kapacitet, för max räckvidd Sticklängd B A 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 6,0 m kg * * * *4.400 * ,5 m kg * * * *5.660 *5.650 *7.200 * ,0 m kg * * * ,5 m kg * * mm 0 m kg *6.450 * kg -1,5 m kg *9.950 * ,78 m³ -3,0 m kg Med 700 mm bandbredd -4,5 m kg 6,0 m kg * * *4.250 *4.250 *4.400 * ,5 m kg * * * *5.650 *5.650 *7.200 * ,0 m kg * * * ,5 m kg * * mm 0 m kg *6.450 * kg -1,5 m kg *9.950 * ,78 m³ -3,0 m kg Med 600 mm bandbredd -4,5 m kg * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097. Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. 19

20 STANDARDUTRUSTNING Komatsu SAA6D107E-1, 116 kw, common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor enligt EU Steg IIIA Luftfilter av dubbelelementtyp med dammindikator och automatisk rensning Sugande kylfläkt med utloppsgaller Automatisk avluftning på bränsleledningen Diesel motorvärmare Överhettningsskydd för motorn Bränslemätare Automatisk motorvarvtalsänkning Motorn stoppas med nyckel Generator 24 V/60 A Batterier 2 12 V/110 Ah Startmotor 24 V/5,5 kw Elektronisk belastningsavkänning, stängt centrum (E-CLSS ) hydraulsystem Gemensamt styrsystem (PEMC) för pump och motor Flerfunktions färgmonitor med funktionskontroll (EMMS) System för val av arbetsläge: Power läge, ekonomi läge, brytläge, hammarläge PowerMax funktion Motvikt kg En tilläggande 2-vägs fullflödesventil med tillbehörsledningar på bommen och stickan, samt pedal i hytten (HCU A). Endast för monobom: Tilläggande 2-vägs halvflödesventil med rörledningar till monobommens fot, samt pedal i hytten (HCU C- förberedelse) Hydrostatiskt 3-hastighets drivsystem med automatisk växling och parkeringsbromsar Justerbara PPC-spakar för sticka, bom, skopa och svängning PPC-spakar och pedaler för styrning och körning KOMTRAX Komatsu spårningssystem Förarhytt som inkluderar: antenn, golvmatta, vindrutetorkare och spolare, stor taklucka, uppfällbar framruta, löstagbar undre framruta, skjutbart förarsäte, tonat säkerhetsglas Förarstol med stöd för korsryggen, armstöd justerbara i höjdled och rullbälte Automatisk klimatanläggning 12 V strömförsörjning Flaskhållare och tidningsfack Värme- och kylbox Radio Överlastvarning Starktonshorn Akustiskt köralarm Skydd för bandrullar Skyddsplåtar bandvagn Låsbart tanklock med skydd Centralsmörjning för svängkrans och leder Slangbrottsventiler för bommen Stora handtag, backspeglar och spegel på motvikten Verktyg och reservdelar för första servicen Arbetsbelysning: bom 2 st; hytt fram 2 st; hytt bak-1 st; motvikt 1 st Lösenordsskydd för start av motorn Standardfärg och dekaler Användarhandbok med reservdelskatalog mm sticka, HCU-installation med rörledningar för en tilläggande funktion Bandbredd, trekams bandplattor 600 mm LC undervagn Monobom Ledningar för snabbkopplingar SPECIALUTRUSTNING Tvådelad bom mm sticka, HCU-installation med rörledningar för en tilläggande funktion Bandbredd, trekams bandplattor 700 mm Bandbredd, trekams bandplattor 800 mm 600 mm gummiinklädda (road-liner) bandplattor Slangbrottsventil för stickan Långa skydd för bandrullar Blad (med 600 mm bandbredd) Förberett för blad Komplett säkerhet i framrutan Extra arbetsstrålkastare, inklusive 5 takstrålkastare på hytten, strålkastare på bommens högra sida, bakåtriktad strålkastare på motvikten, ljusfyr och kablage för 2 strålkastare (ej inkluderade) vid bommens fot Komatsu skopor Komatsu snabbkopplingar Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UBSS /2010 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
