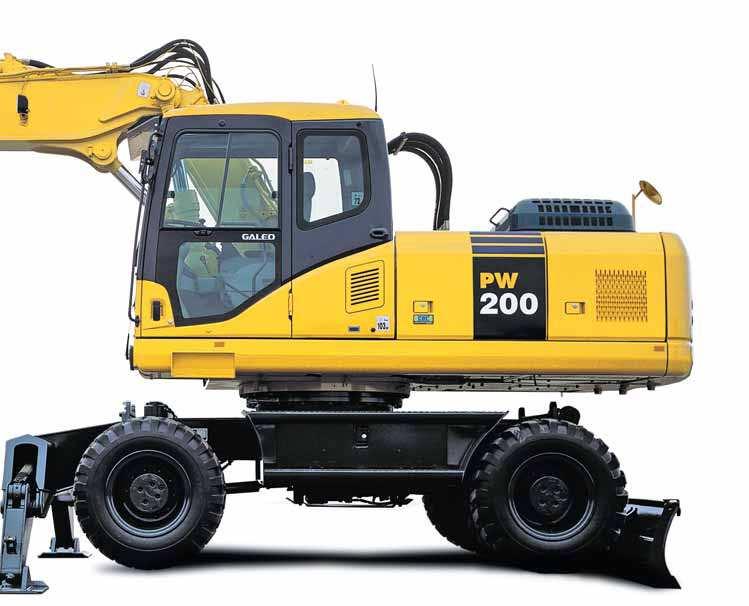

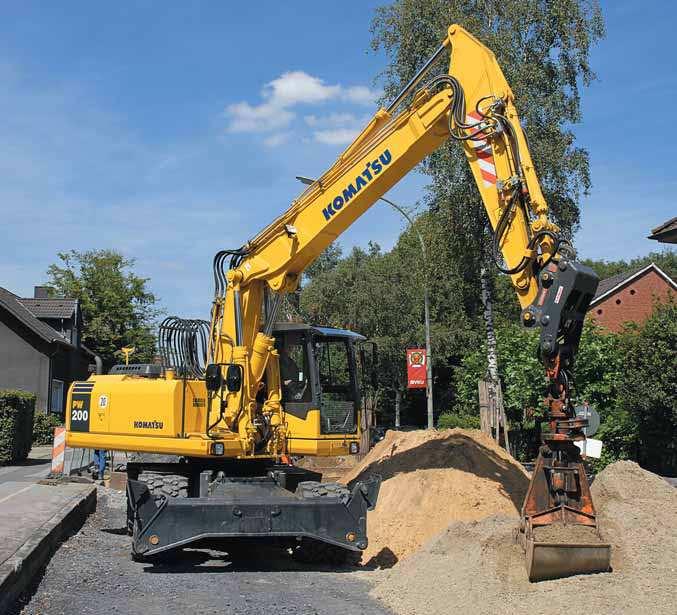

1 MOTORSTYRKA 134 kw / v/minut TJÄNSTEVIKT SKOPVOLYM max. 1,58 m³ PW 200 HYDRAULISK HJULGÅENDE GRÄVMASKIN

2 EN ÖVERSIKT är en robust och produktiv maskin. Den är konstruerad och specialbyggd för den europeiska marknaden och erbjuder maximal förarkomfort. Dessutom är den mycket miljövänlig. Komatsu s exklusiva hydraulsystem HydrauMind assisterar i alla operationer och ger utökad prestanda som alltid är anpassad till arbetsuppgiften. Avancerad styrning av olika redskap kan utrustas med ett stort antal olika tillbehör. Styrsystemet för redskapen har följande egenskaper: Justerbart hydraulflöde Justerbara förinställningar för snabbt redskapsbyte Standardutrustad med anslutningsledningar för hammare, skopa och sax Hög produktivitet Hög lyftkapacitet och god stabilitet Hög dragkraft Kraftigare skopcylinder kan installeras på 1,8 m och 2,4 m sticka, för att öka brytkraften och produktiviteten i tuffa förhållanden. Undervagn Hög markfrigång Färdbroms/grävbroms på planetaxlar Hög dragkraft 3 automatiska körlägen Körhastighet max 35 km/h Valbar bredd: 2,75 m Utmärkt tillförlitlighet och hållfasthet Tillförlitliga huvudkomponenter som är konstruerade och tillverkade av Komatsu Exceptionellt tillförlitliga elektronikkomponenter Komatsu spårningssystem Spåra och övervaka din maskin när som helst, var som helst, för total sinnesfrid. 2

3 MOTORSTYRKA 134 kw / 182 Hk SpaceCab Trycksatt förarhytt med klimatanläggning som standard Låg ljudnivå Minimal vibration då hytten är monterad på vibrationsdämpare Hytten flyttad framåt för bättre sikt Ergonomiska manöverspakar Förarsäte särskilt utformat för hjulgående maskiner med exceptionell extra komfort TJÄNSTEVIKT SKOPVOLYM max. 1,58 m³ I harmoni med miljön Ekonomi-läge reducerar bränsleförbrukningen Låg ljudnivå Förberedd för effektiv slutlig återvinning Komatsu-motorn SAA6D107E-1 uppnår emissionskraven i EU steg IIIA och EPA nivå III. 3

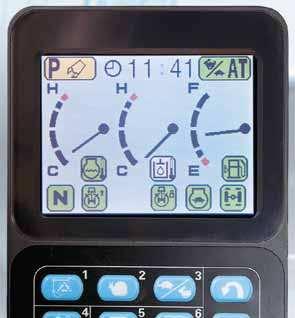

4 EMMS EMMS (Equipment Management and Monitoring System) - ett system som övervakar styrningen av utrustning EMMS är ett mycket sofistikerat system, som kontrollerar och övervakar samtliga funktioner under drift. Användargränssnittet är mycket intelligent och ger föraren tillgång till ett stort antal funktioner och körinformation. Fyra arbetslägen Maskinen är utrustad med tre arbetslägen (P, E, B), samt lyftläge (L). Varje enskilt läge är anpassat till motorvarvtal, pumpvarvtal och systemtryck för alla individuella behov. Detta ger större flexibilitet för arbetsredskap och ökar effektiviteten vid det aktuella arbetstillfället. Symbol på skärmen Arbetsläge Servicemätare och klocka Temp. mätare för kylvatten Temperaturmätare kylvätska motor Temp. mätare för hydraulolja Temperaturmätare hydraulolja Bränslemätare Varning låg bränslenivå Körriktning Indikering hög-/låg fart Automatisk motorvarvtalsänkning Pendelaxellås Svänglås Svängposition Val arbetsläge Kryphastighet Väljare hög-/lågfart Lås grävspakar Menyvalstangent Servicemeny Automatisk motorvarvtalsänkning Avbryt summer Kontrast Autolås fjädring Pendelaxellås Bekräftelsetangent/Enter-tangent Bläddra nedåt Bläddra upppåt Ångertangent Bakre vänstra stödben/schaktblad Främre vänstra stödben/schaktblad Främre högra stödbenet Bakre högra stödbenet Tryckknappar 4

5 Power läge Ekonomiläge Hammarläge Lyftläge För maximal effekt och snabba cykeltider. Detta läge används oftast för tunga arbeten såsom hård grävning och lastning. I detta läge finns möjlighet att tillfälligt gå över till PowerMax -funktionen för att på så vis kunna öka grävkraften med 7% om så krävs för tuffa applikationer. Arbeten kan utföras tystare under t.ex. nattetid och/eller i tätbefolkade områden. Bränsleförbrukning och utsläpp minskas. Ger optimalt hydraultryck, flöde och motorvarvtal vid arbete med hydraulhammare. Ökar lyftkapaciteten med 7% genom att hydraultrycket höjs. Detta läge gör att lyftningar kan utföras säkrare. Arbetsläge Läge Fördelar P Power läge Maximal produktivitet och effekt E Ekonomiläge Mycket bra bränsleekonomi B Hammarläge Optimalt motorvarvtal och oljeflöde L Lyftläge Hydraultrycket ökar Snabba cykeltider Enkelt att förstå och enkelt att använda Mycket lättlästa färgmenyer för varje läge. Bokstäver och siffror är kombinerade med illustrationer i färg vilket ger mycket klar och tydlig information. Skärmen är högupplöst och enkel att läsa av både i starkt solljus och i alla andra förekommande ljusförhållanden. Meny för allmän justering av hydrauloljeflödet i läge B (hammarläge). Automatisk körhastighet i tre lägen Körhastigheten växlar automatiskt från hög till låg hastighet beroende på underlaget. Körhastighet Hög Låg Auto Kryp 35 km/h 9 km/h 0-35 km/h 1,5 km/h Meny för finjustering av hydrauloljeflödet i läge B (hammarläge). Finjustering av hydraulpumpens oljeflöde Från LCD-skärmen kan optimalt hydrauloljeflöde väljas för tex arbete med hydraulhammare, krossning och andra operationer i läge B, P eller E. Även vid samtidigt arbete med redskap och arbetsutrustning reduceras flödet till redskapet automatiskt. Detta gör att arbetsutrustningen får jämna rörelser. Meny för finjustering av hydrauloljeflödet i läge P eller E (Power- och Ekonomiläge). Lösenordsskydd För att förhindra att obehöriga kan starta motorn, krävs ett lösenord med fyra siffror. För att säkerheten skall vara så stor som möjligt krävs lösenord för både startmotor och motor. Lösenordet kan aktiveras vid behov. Skydd med lösenord. 5

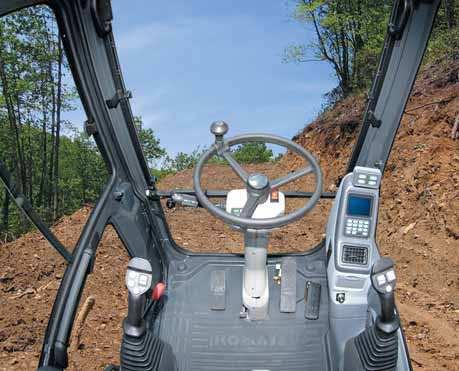

6 ARBETSMILJÖ Förarhytten i är rymlig och ger en mycket hög komfort SpaceCab Komforthytt I har utrymmet i hytten blivit 14% större. Detta ger en mycket komfortabel arbetsmiljö för föraren. Den större förarhytten möjliggör att ryggstödet med dess huvudstöd kan lutas helt bakåt. Trycksatt förarhytt Den standardmonterade klimatanläggningen, luftfiltret och det högre interna trycket gör att inget damm kan tränga in i förarhytten. Låg ljudnivå Samtliga ljudnivåer är reducerade, såsom motorljud, ljud från svängutrustning och från hydrauliska aktiviteter. Nytt system dämpar vibrationer i förarhytten är försedd med ett nytt, förbättrat visköst dämpande upphängningssystem med längre slaglängd och en extra fjäder. Det nya dämpsystemet tillsammans med förstärkt ram på höger och vänster sida ger minskade vibrationer i förarstolen. Gummi Fjäder Silikonolja Yttre luftfilter Enkelt byte/installation av filterelementet i klimatanläggningen. Filtret byts och rengörs utan verktyg. 6 Stort soltak med integrerat solskydd 12 V strömförsörjning och radio med CD-spelare (tillbehör) Klimatanläggning Tiltbar ratt med flera funktioner; vindrutetorkare, blinkers, starktonshorn, strålkastare

7 Säkerhetsdetaljer Reglage Förbättrad runtom sikt Spakarna för arbetshydrauliken kan justeras för optimal förarkomfort. Förarstolen och reglagen kan flyttas samtidigt eller separat. Stolpen för det högra sidofönstret är flyttad och den bakre stolpen är modifierad för att åstadkomma bättre sikt. Den döda vinkeln är minskad med 34%. Pump- och motorutrymme En avskiljare mellan pumpen och motorn förhindrar att olja sprutas ut över motorn. Detta minskar brandrisken. Värme- och kylbox Skydd för värme och fläkt Skyddet är placerat över heta delar av motorn. Fotsteg med halkskydd och stort räcke Genom att fotstegen är försedda med halkskydd minskas halkrisken och underhåll kan utföras på ett säkrare sätt. Grävspakar med proportionell kontrollknapp för redskap Värmeskydd Stolen kan flyttas 340 mm Halkskydd Avfrostare Stort räcke för säker uppstigning 7

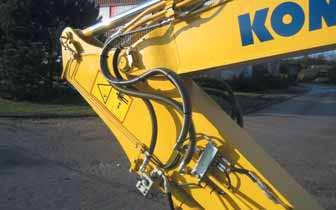

8 FLEXIBILITET STICKOR BOMMAR Monobom mm mm Tvådelad bom mm mm Extra hydraulkretsar En 2-vägs extra hydraulkrets, elektroniskt kontrollerad från höger servospak, är monterad som standard. Stödben Oberoende styrda stödben finns som tillbehör för maskinens framoch baksida. Cylinderskydd är standardmonterade på stödbenen. 8

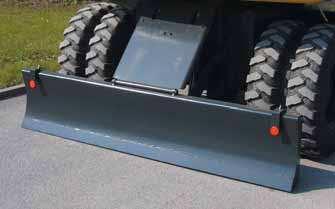

9 kan utrustas med ett mycket brett sortiment av arbetsredskap och undervagnstillbehör för att möta kraven för nästan vilket användningsområde som helst. 200 Flexibilitet och funktionalitet hos tillbehör Stödben och schaktblad är utbytbara och kan därför monteras på chassits framdel eller bakdel. Stödben och schaktblad kan kontrolleras från displayen. Displayen har fyra knappar som tillåter individuell såväl som kollektiv kontroll av tillbehör och redskap. Verktygslåda Stark, säker verktygslåda är integrerad i stänkskärms och trappstegsarrangemanget på chassits vänstra sida. Kan fås på båda sidor som extra tillbehör. Schaktblad Ett parallellblad med standard cylinderskydd finns för maskinens fram och eller baksida. Dimensioner: med 2,55 m undervagn: mm 520 mm med 2,75 m undervagn: mm 520 mm 9

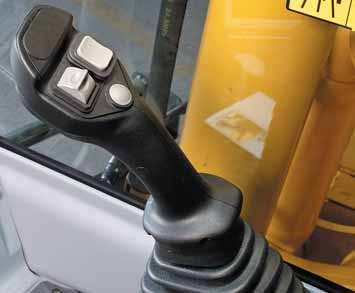

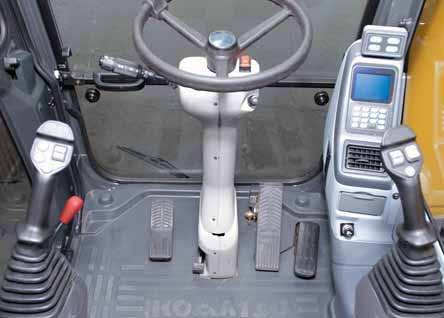

10 ENKEL DRIFT Förutom reglering av bom och skopa används även servospaken på höger sida för styrning av undervagnen. Vid användning i samverkan med väljaren på kontrollpanelen är omedelbar och oberoende kontroll av stödben och schaktblad tillgänglig. Denna egenskap tillsammans med den automatiska axellåsningen ger extremt snabb rörelse, stabilisering och drift av maskinen. Körkontroll En knapp är installerad på manöverspaken på höger sida och kontrollerar körläget (framåt, friläge eller bakåt). Styrning redskap på undervagn Skoprotator Motsols rotation av skopan. Efter ett enda tryck kan spaken användas för exakt styrning av vald utrusning monterad på undervagnen. Ett enda tryck på knappen efter manövrering med undervagnens tillbehör återställer spaken till standardläge. Hammar knapp Används för hydraulisk hammare när B-mode är vald. 10

11 HÖGRE PRODUKTIVITET Säkra och exakta lyft Stabiliteten hos är en av de bästa i sin klass. Maskinen är utrustad med slangbrottsventiler för bom och varningssystem vid överbelastning som standard. Detta kombinerat med styrningen hos HydrauMind och kraften i lyftläge ger mycket säker och exakt lyftprestanda. Exempel: Lyftförmågan över fronten (räckvidd över fronten, höjd ) har en kapacitet om 8,2 ton (Stödben främre + bakre, mono bom med 2,4 m sticka och skopa). Lägre bränsleförbrukning PowerMax funktion Med den nyutvecklade Komatsu-motorn ECOT3 reduceras -maskinens förbrukning per timme. Detta uppnås med högeffektiv teknik för att matcha motorn med hydraulenheten. Komatsu-motorn SAA6D107E-1 uppnår emissionskraven i EPA nivå III och EU steg IIIA, och reducerar NOx-utsläppen. PowerMax kan väljas vid tryckning av en knapp på grävspaken för omedelbart krafttillskott för genombrytning vid tuffa grävsituationer. PowerMax-funktionen är tillgänglig i arbetsläge P och E. Skopans brytkraft*: Stickans kraft*: * Mätt med funktionen PowerMax, mm sticka enligt ISO Utmärkt sikt Stora panoramafönster ger utmärkt runtom-sikt. Sikten framåt optimeras av Komatsus patenterade vindrutetorkarsystem. Då torkarna inte används parkeras de inne i hyttramen utan kontakt med rutan. Utöver att detta system ger maximal sikt, behöver inte torkaren demonteras då fönstret skall lyftas. Det nya taket av plexiglas med solskydd, ger föraren bättre kontroll över hinder som finns över maskinen samtidigt som det ger god uppsikt över höga arbetsrörelser. Dessutom släpps mera dagsljus in i hytten, vilket ger en naturlig belysning. 11

12 REVOLUTIONERANDE MASKINDRIFT Komatsus spårningssystem, KOMTRAX, ger ett revolutionerande nytt sätt att övervaka din utrustning, när som helst, var som helst. Systemet gör det möjligt för dig att se den exakta positionen för dina maskiner och få maskindata i realtid. Den är konstruerad för att vara framtidssäker med GPS-lokalisering och satellitteknologi. Den kommer att leva upp till dina krav idag och imorgon. Komtrax hjälper dig att besvara de tre viktigaste frågorna du har kring din maskin: Tjänar maskinen in pengar Är maskinen säker Är maskinen i gott skick För mer information, be din återförsäljare om ett exemplar av Komtrax-broschyren. KOMTRAX server Kontroll av maskinposition Registrering av årliga drifttimmar Kund Servicekontroll Varning och periodiskt underhåll Arbetsregistrering (bränslenivå, drifttimmar etc.) Det finns vissa länder där KOMTRAX ännu inte är tillgängligt. Kontakta din återförsäljare när du vill aktivera systmet. Komtrax fungerar ej om satellitsignalen är blockerad eller skymd. 12

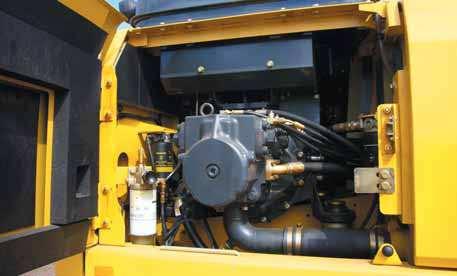

13 FÖRDELAR VID UNDERHÅLL Enkelt underhåll Komatsu har konstruerat med fokusering på lättåtkomliga servicepunkter. Detta innebär stora tidsbesparingar för arbeten vid fasta serviceintervaller. Nedan beskrivs några av de många lättåtkomliga servicepunkterna hos. Lätt åtkomligt motoroljefilter och avtappningskran för bränslesystemet Motorns oljefilter och avtappningskranen för bränslesystemet är mycket lättåtkomliga. Kylare sida vid sida Olje och vattenkylare är monterade sida vid sida. Resultat, lätt åtkomst vid rengöring samt att maskinisten kan på kort tid demontera och montera. Vattenavskiljare I standardutförande är bränslesystemet försett med vattenavskiljare. Detta förhindrar att vatten kan komma in i bränslesystemet och orsaka skador. Utformad och byggd för styrka Med användning av de senaste datorstödda konstruktionsteknikerna och utmattningstester har utformningen av bommar och stickor optimerats för styrka och hållbarhet. Den högt automatiserade tillverkningsprocessen involverar den senaste utrustningen och den senaste tekniken för kvalitetskontroll. Kritiska svetsningar utförs av robotar för att säkra en produkt med extremt jämn och hög kvalitet. Precisionsutvecklade system för axlar och bussningar. Huvudlederna i grävarmen består av krompläterade axlar och bronsbussningar för minimalt spel och ökad livslängd. 13

14 TEKNISKA DATA MOTOR Model... Komatsu SAA6D107E-1 Typ...Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal... v/minut ISO kw/182 Hk ISO 9249 (nettoeffekt) kw/170 Hk Antal cylindrar... 6 Borrning slag mm Slagvolym...6,69 l Batterier V/120 Ah Generator...24 V/60 A Startmotor V/5,5 kw Luftfiltertyp... Dubbla element med dammindikator och automatisk reningsfunktion Kylning...Sugande kylfläkt HYDRAULSYSTEM Typ...HydrauMind. Closed centre system medlastavkännande och tryckreglerande ventiler Tilläggskretsar...Beroende på specifikation kan man installera upp till 2 extra proppstyrningar och snabbfästes hydraulik Huvudpump... 2 kolvpumpar med variabel volym för bom, sticka, skopa och svängning/körning Max pumpflöde ,4 l/min Hydraulventilernas inställningar Redskap bar Banddrivning bar Sväng bar Servo bar BROMSSYSTEM Typ... Tvåkrets hydrauliskt bromssystem matat från en separat kugghjulspump. Färdbromsar...Pedalstyrda skivbromsar integrerade i axelnaven. Parkeringsbroms... Elektriskt styrd skivbroms. Fjädermanövrering hydraulisk frigörelse integrerad i transmissionen. SVÄNG Typ...Axialkolvmotor och dubbla planetväxlar Svängbroms... Elektriska flerskivbromsar i oljebad integrerat med svängmotorn. Svänghastighet ,4 v/minut Svängmoment...68 knm KRAFTÖVERFÖRING Typ... Helautomatisk transmission med permanent 4-hjulsdrift Körmotorer...En axiell kolvmotor med variabel volym Max. tryck bar Körlägen...Automatiskt + 3 körlägen Hastigheter Hi / Lo / Kryp...35,0 / 9,0 / 1,5 km/h Hastighetsbegränsare för max 20 km/h finns som extra utrustning. Max dragkraft... 1 Belastning framaxel... mindre än Belastning bakaxel... mindre än Axelpendling...11 Låsbar i valfri position från förarhytten. PÅFYLLNINGSVOLYMER Bränsletank l Kylare... 17,6 l Motorolja... 25,4 l Svängdrivning... 6,6 l Hydraultank l Transmission... 2,9 l Främre differential (2,55 m undervagn)... 11,5 l Främre differential (2,75 m undervagn)... 13,5 l Bakre differential (2,55 m undervagn) l Bakre differential (2,75 m undervagn) l Nav framaxel... 2,5 l Nav bakaxel... 2,0 l Fettmängd svängpinjong l MILJÖ STYRSYSTEM Styrkontroll... Hydrauliskt styrsystem matat från separat kugghjulspump, kontrollerat genom LS-ventiler Minsta vändradie 2,55 m undervagn mm (till centrum yttre hjul) 2,75 m undervagn mm (till centrum yttre hjul) Motor... Motorn uppfyller avgasreningskrav enligt föreslagen EC Steg IIIA / EPA Tier III Ljudnivåer LwA Utvändigt db(a) (2000/14/EC Stage II) LpA Förarens öra...72 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 0,275 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 0,175 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:

15 ARBETSVIKT (CA) Arbetsvikt inklusive specificerad arbetsutrustning, 2,4 m sticka, förare, smörjmedel, kylmedel och full bränsletank samt med standardutrustning, men utan skopa. REDSKAP PÅ UNDERVAGN MONOBOM Typ undervagn TVÅDELAD BOM 2,55 m undervagn 2,75 m undervagn 2,55 m undervagn 2,75 m undervagn Utan stabilisator Bakre blad Bakre stödben stödben + blad stödben SKOPTILLVAL OCH GRÄVKRAFTER Data och utrustning kan variera beroende på lokal tillgänglighet SKOP- OCH STICK KOMBINATION STICKLÄNGD Skop 2,55 m undervagn 2,75 m undervagn Bredd Volym (SAE) Vikt 1,8 m 2,4 m 2,9 m 3,5 m 1,8 m 2,4 m 2,9 m 3,5 m 600 mm 0,48 m³ mm 0,55 m³ mm 0,63 m³ mm 0,71 m³ mm 0,78 m³ mm 0,86 m³ 700 왕 mm 0,96 m³ 760 왕 mm 1,03 m³ 810 왕 왕 mm 1,11 m³ 870 왕 왕 왕 mm 1,19 m³ 930 왕 왕 왕 mm 1,49 m³ mm 1,58 m³ 왕 Tag kontakt med leverantören för val av skopa och tillbehör för det aktuella arbetet. Denna rekommendation är endast en vägledning, baserad på olika arbetssituationer. 왕 Materialvikt upp till 1,8 t/m³ Materialvikt upp till 1,5 t/m³ Materialvikt upp till 1,2 t/m³ Rekommenderas ej SKOP- OCH STICKKRAFT Sticklängd mm mm Brytkraft * * Brytkraft vid max effekt * * Stickkraft Stickraft vid max effekt * Med tillval Kraftigare skopcylinder 15

16 DIMENSIONER MONOBOM C B A D 200 Körposition Transportposition Sticklängd A B C D mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm TVÅDELAD BOM C B A D 200 Körposition Transportposition Sticklängd A B C D mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 16

17 DIMENSIONER & UNDERVAGN (1.341) 627 (661) 330 (345) (2.124) (2.750) (3.859) (2.655) (3.248) (2.356) (4.555) (480) (4.365) Maskinen höjs med 90 mm (76 mm) vid användande av stödben (3.945) (345) (2.750) ( ) : avser 2,75 m undervagn och däck

18 ARBETSOMRÅDEN MONOBOM STICKLÄNGD mm mm A Max. grävhöjd mm mm mm mm B Max. lasthöjd mm mm mm mm C Max. grävdjup mm mm mm mm D Max. grävdjup, vertikal vägg mm mm mm mm E Max. grävdjup för mm plan mm mm mm mm F Max. räckvidd mm mm mm mm G Max. räckvidd på marken mm mm mm mm H Min. svängradie mm mm mm mm 18

19 TVÅDELAD BOM STICKLÄNGD mm mm A Max. grävhöjd mm mm mm mm B Max. lasthöjd mm mm mm mm C Max. grävdjup mm mm mm mm D Max. grävdjup, vertikal vägg mm mm mm mm E Max. grävdjup för mm plan mm mm mm mm F Max. räckvidd mm mm mm mm G Max. räckvidd på marken mm mm mm mm H Min. svängradie mm mm mm mm 19

20 LYFTKAPACITET MONOBOM A Räckvidd från svängcentrum Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. B Skophöjd C Lyftkapacitet, inklusive skopa (760 ), kopplingar (130 ) och skopcylinder (182 ) C * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097 Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Bredd undervagn: 2,55 m Nom. kapacitet, för max räckvidd 9,0 m A Sticklängd Bakre blad mm mm Utan stabilisator mm mm B *5.150 *3.500 *4.250 * * *3.600 *4.250 * * * * * * * * * * *3.250 * * * *4.950 *4.150 * * *6.500 * *6.800 * *5.300 *5.300 * * * * * * * * *1 * *8.450 * *9.450 * * * *9.500 * * *1 * * * * *5.950 *9.200 * * *9.600 * *1 * * *6.500 *8.750 *1 * * * *5.950 *9.200 * * *6.500 *8.750 * * * * *5.200 *5.200 *5.200 *

21 9,0 m A Sticklängd Stödben främre + bakre mm mm Stödben + blad mm mm Bakre stödben mm mm B *4.400 * * *3.600 *4.250 * * *4.650 * * * * *3.250 * * * * * * * * * *3.700 * * * * *5.350 * * * * *3.700 * *4.400 *4.650 *5.100 *5.350 * *3.600 *4.350 * * * * * * * * * *3.600 * *2850 *3950 * * * *5.150 * * * *4.150 * * * *2.750 *4.200 * * * *5.250 * * *2.750 *4.200 * * *2.750 * *7.450 *7.850 * *7.750 *6.500 * *6.800 *7.450 * *7.050 *5.300 *5.300 *6.600 * *7.400 * * *7.300 * *6.550 * *6.600 *4.200 *5.100 *6.900 * * * * * *4.200 * * * * *7.450 *7.850 *8.250 *8.350 *7.750 *6.500 *5.100 *6.900 *7.550 * *7.200 * * *6.700 * *7.550 * * * * *7.450 * *6.650 * * * *1 * *8.450 * *9.450 * * * *9.500 * * *1 * * * *9.600 * *1 * * * * *1 * *8.600 * *5.800 *9.600 * *1 * *9.650 * * * * * *9.750 * * * * * * *1 * *8.450 * *8.450 *5.700 *9.600 * *1 * *9.650 *7.200 * *7.200 * * * * *9.750 * * * *9.100 * * *8.400 *8.400 * * *5.950 *9.200 * *5.950 * *6.500 *8.750 *1 *6.500 * * * *8.550 *8.550 *9.900 *8.400 *9.900 *8.400 * *6.050 *9.300 * *6.050 *9.300 * *6.600 *8.900 *1 *6.600 *8.900 *1 * * *8.400 *8.400 *9.900 *8.400 *9.900 *8.400 * * *6.050 *9.300 * *6.050 *9.300 * *6.600 *8.900 *1 *6.600 *8.900 *1 *5.200 *5.200 *5.300 *8.350 *5.300 *8.350 *5.300 *8.350 *5.300 *

22 LYFTKAPACITET TVÅDELAD BOM A Räckvidd från svängcentrum Lyftkapaciteten ökar med respektive vikter vid borttagning av skopa, länksystem eller cylinder. B Skophöjd C Lyftkapacitet, inklusive skopa (760 ), kopplingar (130 ) och skopcylinder (182 ) * Lyftkapaciteten är begränsad av hydrauliken och inte av stabiliteten. Värdena är baserade på SAE standard nr J1097 Den angivna lyftkapaciteten kommer ej upp till 87% av hydraulikkapaciteten eller 75% av tipplasten. Nom. kapacitet, frontlyft Nom. kapacitet, sidlyft Bredd undervagn: 2,55 m Nom. kapacitet, för max räckvidd 9,0 m A Sticklängd Bakre blad mm mm Utan stabilisator mm mm B * * * * * *4.550 * *4.400 * * *6.000 * * * *3.250 * *2.750 * * * * * * * * * * * * *6.050 *6.400 * *5.350 *5.850 * *7.100 *4.150 *5.350 *6.250 * * * * *6.400 * * * * * * *1 *6.350 *6.950 * * * * *7.600 * *6.400 *6.550 *7.750 *9.400 * * * * * * *6.850 *8.750 * * * * * * *6.050 *7.950 *9.900 * * * *1 *6.350 *6.950 * * *6.350 * *7.000 *9.050 * * * * * *7.600 *9.750 * * * * * * 22
