Instruktion för underhåll av tryckladdad skumsläckare 6-9 liter VARNING TILLÄMPNING SÄKERHETSFÖRESKRIFTER

Transkript

1 Dokument Bsskumtl.doc, Version 1: , Sid 1 av 10 TILLÄMPNING Instruktionen gäller samtliga skumsläckare tillverkade enligt europanormen EN3 med specificerade typbeteckningar. Släckarna är levererade under perioden från 1996 och framåt. Släckarna är tillverkade av Gloria och sålda under varumärkena Gloria, Dafo och Primex. Dafo övertog agenturen april 2001 och släckare sålda tidigare är märkta med de tidigare importörernas namn - Gloria Brand AB fram till 1999 och Helvarmerca AB fram till För information om tidigare versioner och förändringar på produkten hänvisas till blanketten TEKNISK INFORMATION FÖR SERVICE OCH UNDERHÅLL. SÄKERHETSFÖRESKRIFTER VARNING Brandsläckarna är trycksatta. Risk för personskada vid felaktig hantering. Allt underhålls- omladdnings- eller reparationsarbete skall ske av utbildad servicetekniker. Brandsläckarna är trycksatta med 7 bars tryck. Det innebär risk för personskada om brandsläckaren eller fyllningsutrustning hanteras felaktigt under reparation eller fyllning. Allt underhålls- omladdnings- eller reparationsarbete skall ske av utbildad servicetekniker med erforderlig kompetens. Serviceteknikern skall vara utrustad med de verktyg och annan utrustning som krävs för servicearbete och ha tillgång till nödvändig teknisk information. Bruksanvisning och säkerhetsföreskrifter för fyllningsutrustning skall beaktas. Endast av Dafo rekommenderade släckmedel och reservdelar får användas. Konstruktionstekniska begränsningar Följande konstruktionstekniska begränsningar gäller för brandsläckaren och de tryckbärande delarna: Maximalt tillåtet övertryck...23 bar Maximalt antal trycksättningar st Typbeteckningar Gloria Dafo S 6 DLWB Skumsläckare med 6 liter filmskum S 9 DLWB Skumsläckare med 9 liter filmskum Primex SD 6 LW... Skumsläckare med 6 liter filmskum SD 9 LW... Skumsläckare med 9 liter filmskum Temperaturområde för behållare..-30 till +60 o C Notera dock att skumsläckmedel fryser och blir obrukbart vid temperaturen < 0 o C. Säkerhetsanvisningar till brukaren Med brandsläckaren levereras en bruksanvisning med säkerhetsanvisningar. Beakta den vid allt underhållsarbete. Om möjligt, informera användarna om hur brandsläckare används och klargör riskerna vid missbruk. Håll småbarn borta från brandsläckare. Korrekt användningen av brandsläckaren beskrivs av text och piktogram på brandsläckaren. Rikta inte släckmedelsstrålen omedelbart på en person. Håll minst 1 meters avstånd när en brinnande person släcks. Endast utbildade och kompetenta servicetekniker får öppna och underhålla brandsläckaren. Behållaren kan stå under tryck. Utsätt den inte för mekanisk åverkan och öppna den inte heller med våld. Låt en utbildad servicetekniker göra skadade eller rostiga behållare och ventiler trycklösa. Det är inte tillåtet att göra några förändringar, t ex att svetsa eller löda, på behållaren.

2 Dokument Bsskumtl.doc, Version 1: , Sid 2 av 10 Håll brandsläckaren ren. Använd inga aggressiva rengöringsmedel, utan rengör den bara med en fuktig trasa. Behållaren får endast användas som brandsläckarbehållare. Utsätt inte behållaren för direkt solljus eller solpåverkan. Töm och gör behållaren trycklös innan den lämnas till ett avfallsföretag. Sätt alltid fast brandsläckaren ordentligt vid användning i fordon. Den måste fästas i speciella hållare på ett sådant sätt, att brandsläckaren varken kan skadas av fordonets förväntade vibrationer och rörelser eller så att behållaren inte kan falla ur hållaren. Överlämna aldrig brandsläckaren till tredje person utan bruksanvisningen med säkerhetsinstruktioner.

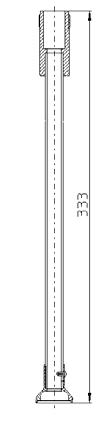

3 Dokument Bsskumtl.doc, Version 1: , Sid 3 av 10 RESERVDELAR Pos Dafo art.nr Gloria art.nr Benämning Anmärkning Säkringsplomb Fjädrande rörpinne 5 x 27 mm Ersätter 5 x 26 mm Låsbricka till pinne Används till tidigare modell av pinne Skruv för sprängbleck Sprängbleck skumsläckare Ventilkropp Ventil avsedd för sprängbleck Halspackning O-ring för ventilspindel Ventilspindel med kägla Inkl O-ring pos Tryckfjäder skum Stigarrör 6 liter, ø170 mm Komplett med sil Stigarrör 6 liter, ø190 mm Komplett med sil. Ändrat utförande 2003 från längd 338 mm till 333 mm Stigarrör 9 liter Komplett med sil Avtryckare Säkringssprint 4 mm Bärhandtag Täckmutter för provventil Insats för provventil

4 Dokument Bsskumtl.doc, Version 1: , Sid 4 av 10 Pos Dafo art.nr Gloria art.nr Benämning Anmärkning Manometer 7 bar O-ring för manometer Behållare 6 liter, ø170 mm Inkl fotring Behållare 9 liter Vägghängare Vägghängare Primex Skyddshylsa för vägghängare Fotring 170 mm, 6 liter Fotring 190 mm, 6 och 9 liter Passar äldre 6 liters med behållare ø190 mm Slang komplett 6 liter Inkl munstycke Slang komplett 9 liter Munstycke till slang Duschinsats till munstycke Ventil komplett 6 liter skum Inkl stigarrör, avsedd för ø170 mm Lagerhålls ej. Beställ 9 lit ventil och separat stigarrör Ventil komplett 9 liter skum " Etikett S6 DLWB Etikett S9 DLWB Etikett generell för skumsläckare Mängd släckmedel och klassning anges ej Skumladdning 90 ml Glorilight Lagerhålls ej. Använd 180 ml vid omladdning Skumladdning 120 ml Glorilight " Skumladdning 135 ml Glorilight " Skumladdning 180 ml Glorilight Skum Fomtec AFFF 1% Levereras i dunk om 25 liter * ej illustrerad detalj Endast av Gloria eller Dafo rekommenderade släckmedel och reservdelar får användas.

5 Dokument Bsskumtl.doc, Version 1: , Sid 5 av 10 UNDERHÅLL Allmänt Underhåll skall utföras i enlighet med Svensk Standard SS Tillsyn, rutinkontroll Tillsyn skall utföras regelbundet. Normalt tidsintervall är en månad. Intervallets längd anpassas till släckarens placering och vilken verksamhet den avser att skydda. Intervallet får dock aldrig överskrida 3 månader. Tillsyn utförs normalt av ägaren eller brukaren. Vid tillsyn skall följande kontrolleras: 1. Att släckaren sitter på sin plats 2. Att den är lättåtkomlig och lätt kan lossas från fästet 3. Att säkringen är plomberad Underhåll - årlig kontroll, översyn Underhåll skall normalt utföras en gång om året. Person som utför underhåll skall vara väl utbildad och besitta för arbetet erforderliga resurser och kvalifikationer. Underhållsåtgärder skall utföras i enlighet med nedanstående beskrivning. 1. Kontrollera att släckaren är av rätt typ och storlek i förhållande till brandrisken. 2. Kontrollera att släckaren är rätt placerad och att den är upphängd i vägghängare eller fordonsstativ. 3. Kontrollera att släckaren är utmärkt med standardiserad varselskylt. Vid montage intill annan släckartyp skall släckaren även märkas ut med tilläggsskylt. 4. Kontrollera om släckaren skall underhållas enligt rutinerna för verkstadsgenomgång. Intervallet mellan verkstadskontroller är 5 år. Tidpunkten för föregående verkstadsgenomgång skall finnas angivet på serviceetikett på släckaren samt i förekommande fall i serviceregister. För detaljanvisningar för en enskild modell och för information om tidigare versioner och förändringar på produkten hänvisas till blanketten TEKNISK INFORMATION FÖR SERVICE OCH UNDERHÅLL för respektive modell. 4. Att bruksanvisningen är läsbar 5. Att släckaren inte har några yttre skador 6. Att manometernålen står i grönt fält Notera Trycket i släckaren varierar med temperaturen. Manometernålen står i grönt fält inom släckarens normala temperaturområde, från 0 till + 60 ºC. Vid högre eller lägre temperatur står manometern nära eller i rött fält. 5. Skumsläckare skall laddas om vartannat år om den huvudsakliga brandrisken utgörs av brännbara vätskor. Kontrollera i förekommande fall senaste omladdningstidpunkt på serviceetikett eller i serviceregister. Omladdning skall ske enligt separat punkt i anvisningen. 6. Kontrollera att släckaren är lätt att lossa ur sin hållare. 7. Torka av behållaren och kontrollera att den är oskadd. Inga bucklor och ingen gravrost får förekomma. Vänd på behållaren och kontrollera även undersidan. 8. Kontrollera att manometernålen står i grönt fält. 9. Kontrollera manometerns funktion och behållarens tryck med en testmanometer på provventilen. 10. Drag ur säkringen och kontrollera att den går lätt att lossa. 11. Kontrollera visuellt att utlösningsmekanismen inte är stukad eller skadad samt att den sitter väl fast. Ventilspindeln skall ej vara korroderad 12. Återmontera säkringen.

6 Dokument Bsskumtl.doc, Version 1: , Sid 6 av Lossa slang eller munstycke och kontrollera att det är av rätt typ och att det är fritt genomlopp från ventil till munstycke. Kontrollera att slangens yttergummi inte är skadat eller har djupare sprickor samt att munstycket inte är deformerat. Verkstadsgenomgång Verkstadsgenomgång skall ske vart femte år. Vid verkstadsgenomgång skall behållaren besiktigas invändigt och släckarens fullständiga funktion kontrolleras. Släckmedel och slitna delar byts ut. Verkstadsgenomgång skall även ske vid omladdning oavsett tidsintervall från föregående verkstadsgenomgång. Utöver kontrollen vid årlig översyn skall följande moment utföras vid verkstadsgenomgång och omladdning: 1. Töm släckaren på tryck. Det sker lämpligast genom att släckaren aktiveras på ordinarie vis och skummet sprutas ut i tank för vidare omhändertagande och destruktion. Alternativt kan släckare göras trycklös genom att vända den upp och ned samt öppna ventilen. Om släckaren är tömd kan ventil lossa två varv så att kvarvarande tryck läcker ut via ventilgängan. Lossa inte ventilen fullständigt innan släckaren är helt trycklös. 2. Lossa slangen från ventilen. 3. Lossa ventilen med armaturnyckeln och gänga ur ventilen. Kontrollera ventilens funktion. Ventilspindeln skall löpa lätt i ventilen och återtäta då ventilhandtaget släpps. 4. Gänga ur stigarrör och demontera fjäder och ventilspindel. Byt ventilspindel med kägla vid varannan verkstadsgenomgång eller vart tionde år. För beräkning av ventilspindelns ålder kontrolleras släckarens tillverkningsår som är stämplat på behållaren. Om ventilspindeln återanvänds skall den rengöras och smörjas med vaselin. Kontrollera att tätytan är hel och utan skador. O-ringen på ventilspindeln kontrolleras och byts ut om den är skadad. Släckmedelsrester, korrosion eller andra avlagringar skall poleras bort från ventilkroppen. Speciellt viktigt är att tätytorna är rena och utan skador. 14. Kontrollera att instruktionstexten är läsbar. Komplettera med ny etikett vid behov. 15. Plombera släckaren. Fäst årskontrollmärke eller annan serviceetikett och ange datum och signatur. 5. Kontrollera stigarröret. Stigarrör på vätskesläckare skall vara försett med sil. Det skall vara helt och rent. Ingen spricka i röret får förekomma och inga avlagringar av släckmedel får hindra flödet. Kontrollera att silen inte är igensatt. 6. Byt O-ringen som tätar mellan behållare och ventil. O-ringen skall bytas varje gång släckaren öppnas. Smörj O-ring och ventilgängor med korrosionsskyddsfett eller vaselin. 7. Återmontera ventilspindel, fjäder och stigarrör. Smörj ventilspindeln med vaselin eller korrosionsskyddsfett före montage. Var noga med att stigarröret har rätt längd. Stigarröret kan dras för hand. Kontrollera vid behov att det är tätt mellan rör och ventil. Kontrollera att ventilen lätt kan öppnas och att ventilspindeln löper lätt och återgår till ursprungligt läge av fjäderkraften. 8. Kontrollera behållaren invändig. Lys med lampa och kontrollera att innerbeläggningen är oskadad och utan blåsbildning. Inga sprickor eller rostbildning får förekomma. Vid behov skall släckmedlet tömmas ur så att hela innerbeläggningen kan kontrolleras. 9. Fyll på nytt släckmedel eller toppa släckaren enligt instruktionen. 10. Smörj behållarens ventilgängor med korrosionsskyddsfett eller vaselin. Samtliga gängor skall skyddas med ett fett som täcker gängor ner till innerbeläggningen. 11. Gänga på stigarrör på ventilen. Var noga med att stigarröret har rätt längd. Stigarröret kan dras för hand. Kontrollera vid behov att det är tätt mellan rör och ventil. 12. Smörj in ventilens behållargängor med korrosionsskyddsfett eller vaselin och återmontera ventilen på behållaren. Drag ventilen för hand och därefter med armaturnyckel till ett moment av Nm.

7 Dokument Bsskumtl.doc, Version 1: , Sid 7 av 10 Ventilen skall positioneras så att krok för slang och upphängning kommer i rätt läge. 13. Trycksätt släckaren med kvävgas enligt instruktionen för fyllningsutrustningen. Fyllningstryck är 7 ± 0,2 bar. Omladdning, byte av släckmedel Släckarna laddas om efter användning även om bara en liten del av släckmedlet har förbrukats I övrigt sker omladdning vart 5 år då släckmedlet skall kasseras och ersättas av nytt. Om släckaren är placerad så att den huvudsakliga brandrisken utgörs av brännbara vätskor skall släckmedlet bytas vartannat år. Som alternativ till släckmedelsbyte kan släckare toppas varvid gammal premix ersätts av rätt mängd nytt skumkoncentrat. Vid toppning måste samma typ av skumkoncentrat användas och släckaren skall märkas så att det framgår att den är toppad. Toppning får endast ske en gång. Vid Släckmedel Släckaren är från fabrik laddad med filmskum Gloria typ Glorilight. Släckaren måste laddas om med samma eller likvärdigt släckmedel. Det är speciellt viktigt vid toppning. Som alternativ till Glorilight kan släckaren omladdas med Fomtec AFFF 1% Om andra typer av skumsorter blandas med varandra kan släckvätskans släckeffekten försämras avsevärt. 14. Kontrollera att släckaren är tät. Det kan ske med såpvatten, läckagespray eller i vattenbad. 15. Återmontera slangen. 16. Ange på serviceetikett tidpunkt för verkstadsgenomgång samt signatur. nästa tillfälle måste hela mängden släckmedel bytas. Vid omladdning är det viktigt att tömma ur kvarvarande vätska ur behållaren och skölja ur den. Kontrollera behållaren invändigt med en lampa. Fyll släckaren med släckmedel och vatten enligt tabellen. Häll först i vattnet och därefter skumvätskan. I övrigt tillämpas instruktionen för verkstadsgenomgång i tillämpliga delar. Släckmedel Glorilight lagerhålls i färdiga laddningssatser på 0,180 liter. Satser på 0,09 liter och större dunkar lagerhålls ej. Satsen på 0,180 liter kan användas till både 6 och 9 liters släckaren. Fomtec AFFF 1% lagerhålls på 25 liters dunkar och fat på 200 liter. För att kompensera för fyllningstoleranser vid portionering från dunk och fat rekommenderar vi fyllnadsmängden 0,2 liter respektive 0,15 liter för 9 respektive 6 liters släckaren. Följande släckmedel och minimimängder skall dock alltid tillämpas: Släckare typ S 6/9 DLWB SD 6/9 LW Släckmedel Glorilight Fomtec AFFF 1% Glorilight Fomtec AFFF 1% 6 liter 9 liter Släckmedel Vatten Släckmedel Vatten Utbytesintervall 0,12 liter 5,88 liter 0,18 liter 8,82 liter 5 år, toppning kan ske vid 0,09 liter 5,91 liter 0,135 liter 8,865 liter vartannat utbytestillfälle Fyllnadstoleranser Fyllnadstoleranser för totalmängden är för samtliga vätskesläckare +0% -5%, dvs ,3 liter alternativt ,45 liter. För skumkoncentraten är fyllnadstoleranserna ± 10%. Om en större mängd skumkoncentrat används skall mängden vatten minskas i motsvarande grad.

8 Dokument Bsskumtl.doc, Version 1: , Sid 8 av 10 REPARATION Byte av sprängbleck Sprängblecket byts om det har brustit eller vid läckage. Gänga ur sprängblecksskruven. Ta bort och släng det gamla sprängblecket. Kontrollera att tätytan i ventilen är ren och slät. Placera ett nytt sprängbleck i sprängblecksskruven. Vänd blecket med den blåfärgade delen mot skruven. Kopparytan skall täta mot ventilen. Gänga in sprängblecksskruven. Dra åt skruven för hand och därefter med 12 mm nyckel till 12 ±1 Nm. Överdra inte blecket. Det innebär större risk för läckage Inget tätningsmedel krävs på skruven till sprängblecket eftersom gängan inte är en tätningsyta. Om det är problem att få blecket att ligga still i skruven kan det fästas med en vaselinklick mellan skruv och bleck. Byte av manometer Gänga ur den skadade manometern. Tag ny manometer avsedd för vätskesläckare. Observera att skumsläckarna har ett fyllnadstryck på 7 bar till skillnad från pulversläckarnas 15 bar. Tag rätt manometer. Inget tätningsmedel behöver användas eftersom tätning sker med O-ringen. Gänga i manometern och drag fast med nyckel med åtdragningsmomentet är 5 ±0,5 Nm. Om tätningsmedel används finns risk att manometern kan blockeras av medlet. Tag aldrig tätningsmedel på den invändiga gängan i ventilen. Tag inte heller så mycket tätningsmedel på manometern att det rinner in i manometerns inlopp. Åtdragningsmoment Ventil...55 till 110 Nm Slang...5 Nm ±0,5 Nm Insats för provventil...0,15 till 0,25 Nm Täckmutter för provventil 1,75 ±0,15 Nm Skruv för sprängbleck...12 ±1 Nm Manometer med O-ring:...5 ±0,5 Nm Stigarrör...10 ±0,5 Nm SERVICEVERKTYG Verktyg Artikelnummer Avsedd för / Anmärkning Laddningsnippel M Fyllning av kvävgas Laddstång M Fyllning av kvävgas enligt ovan. Förlängt utförande. Kan också användas för i- och urgängning av ventilen Manometernyckel För montering och demontering av manometer 23 mm Provmanometer 60 mm För kontroll av tryck via provventil Ventilnyckel Avsedd för i- och urgängning av ventil Nyckel för insats till provventil

9 Dokument Bsskumtl.doc, Version 1: , Sid 9 av 10 MILJÖINFORMATION OCH DESTRUKTION Släckmedel Skum är släckmedel som är svårnedbrytbara i reningsverken. Förbrukat släckmedel skall normalt inte hällas i avloppet. Släckmedlet skall omhändertas och destrueras. Kontakta lokal avfallsentreprenör för ytterligare information. Dafo har även tecknat ramavtal för omhändertagande av släckmedel som servicelämnare kan utnyttja. På vissa orter godtar även miljö- och hälsoskyddsförvaltning och berört reningsverk att skum hälls i ordinarie avlopp. TIDIGARE UTFÖRANDEN Kassering och destruktion När släckaren skall tas ur drift och kasseras skall de ingående komponenterna demonteras och omhändertas enligt följande: Återvinning Stål... Behållare Bärhandtag Vägghängare Mässing... Ventil Avfall Förbränning Slang, munstycke Destruktion Skumsläckmedel. Beroende på lokala föreskrifter kan släckmedlet alternativt hällas i avloppet. Släckare enligt standard SS EN Produktion flyttad till Polen, ny etikett Produktionen flyttas från Tyskland till Polen. Etiketten ändras och får större dafo-märke. CE-nr ändras från 0044 till Förnicklad ventil och rostfritt handtag På modell S 6/9 DLWB ändras ventilens utförande. Ny ventil är förnicklad och avtryckare och bärhandtag är tillverkade i rostfritt istället för lackerat stål DNV-märke ersätter SIS DNV tog över SIS certifieringsverksamhet redan 1999 men har under en övergångsperiod haft rätten att utnyttjat SIS-märket. Från januari 2005 är det inte tillåtet utan certifierade släckare märks med DNV-märket Kortare stigarrör på 6 liters/190 mm Stigarröret på äldre 6 liters skumsläckare är i vissa fall så långt att flödet ur släckaren försämras med långa tömningstider och dålig sprutbild som följd. Stigarröret på dessa modeller kortas därför från 338 mm till 333 mm. Omladdning med utbyte av röret skall ske vid nästa årliga kontroll. Det innebär att i vissa fall tidigareläggs verkstadsgenomgång på dessa släckare. Nya stigarrör tillhandahålls kostnadsfritt. Observera att problemen enbart gäller 6 liters släckare med 190 mm behållare. 333 istället för 338 mm

10 Dokument Bsskumtl.doc, Version 1: , Sid 10 av Nytt släckmedel och högre effektklassning Gloria byter skum från LW100 till Glorilight. Fyllnadsmängden ändras och effektklassningen höjs enligt följande. Modell Släckmedel Mängd Klass Tidigare utförande S 6 DLWB LW100 0,09 liter 13A 183B S 9 DLWB LW100 0,135 liter 21A 183B SD 9 LW LW100 0,135 liter 21A 183B Nytt utförande S 6 DLWB Glorilight 0,12 liter 21A 183B S 9 DLWB Glorilight 0,18 liter 27A 233B SD 6 LW Glorilight 0,09 liter 13A 183B SD 9 LW Glorilight 0,135 liter 21A 233B Släckare enligt svensk standard SS1192 Instruktionen kan i tillämpliga delar användas på tidigare varianter av Gloria skum- och vattensläckare. Beakta dock följande: Skumvätskan som används i nuvarande släckare är effektivare än tidigare typer. Släckare enligt tidigare standard kan därför laddas om med ny skumvätska. Äldre släckare kan laddas med det nya skummet. Om dekalen på äldre släckare måste ersättas med ny dekal med högre klassning skall släckmedlet bytas till aktuellt utförande. 6 liters skumsläckare av fabrikat Primex levererades aldrig med äldre slämedelstyp CE-godkännande Behållare och brandsläckare CE-godkändes. Skillnaden framgår av att screentrycket på behållaren har kompletterats med ett CE-märke ø170 mm diameter på 6 liters behållare Under första perioden såldes 6 liters skumsläckare med en behållare med ø190 mm diameter och en lägre höjd. Släckaren enligt detta utförande hade även den beteckningen S6 DLWB. Samtliga dessa är märkta med Helvarmerca som importör. Skumsläckare försedda med duschmunstycke är normalt effektivare och lämpligare än skumsläckare med fast stråle. I samband med omladdning rekommenderas därför att slangen byts till slang med duschmunstycke. Äldre typer av skummedel kan inte toppas. De kan inte blandas med de nya typerna av skumvätska. De måste bytas vid första omladdning eller verkstadsgenomgång. Skölj då ur behållaren noggrant och fyll på med ny typ av skumvätska. Släckare enligt tidigare standard uppfyller inte kraven enligt nuvarande standard avseende släckeffekt och klassning mot elbrand. Äldre släckare kan därför inte förses med etikett enligt ny standard. Äldre släckarmodeller kan vid reparation eller omladdning förses med ventil, manometer och slang enligt ny standard. Beakta stigarrörets längd vid byte till ny ventiltyp på äldre 10 liters släckare. 9 liters släckare är kortare. Vätskesläckare äldre än 20 år skall kasseras. Den invändiga beläggningen på äldre släckare är sämre och det finns risk för korrosion och problem med vidhäftningen. Släckaren skall därför bytas ut och ersättas av en ny.
