Menyval F370/F470/F730/F750 F1245/F1255 VVM 225/VVM 310/VVM 320/VVM 325/VVM 500 F1145/F1155

Transkript

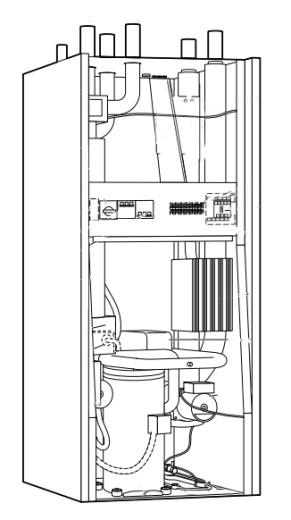

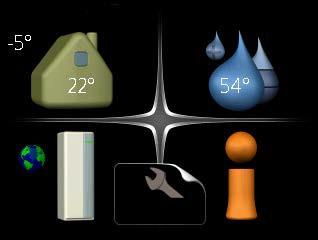

1 Inkoppling Nibe Frånluft, Jord/berg, luftvatten EB-100 Använd medföljande kablage. Elschema till värmepump finns i värmepumpens installatörshandbok/ manual. Kompatibel från CPU-kort ver För samtliga modeller nedan, gör enligt följande: 1. Tryck ner snäppet. 2. Vinkla ut locket och plocka bort det. F1245/F1255 en ska vara spänningslös vid F370/F470/F730/F F1145/F VVM 225/VVM 310/VVM 320/VVM 325/VVM 500 på ingångskortet (AA3) i inomhusmodulen När kabel är monterad enligt ovan så ska inställningarna i värmepumpens meny göras. Gör följande inställning: 1. Håll inne bakåtknappen tills servicemenyn syns (se nedan) 2. Välj servicemenyn och gå in på meny mjuka in- /utgångar (denna meny kan ha olika menynummer på olika värmepumpsmodeller) 3. Scrolla ner till Modbus 40 och aktivera denna funktion INOMHUSKLIMAT VARMVATTEN Bakåtknapp VÄRMEPUMP SERVICE Meny Service aktiverad

2 Inkoppling Nibe Frånluft, Jord/berg, luftvatten Styr 2002 en ska vara spänningslös vid Nibe Fighter 360P För att kommunikationen skall fungera måste CPU-kortet ha versionsnummer 2.00 eller högre. (CPU-kort kan uppgraderas) Nibe Fighter 1130/1135/1150 På 1150 finns det modulärkontakt på kretskort höger om CPU-kort. För att kommunikationen skall fungera måste CPU-kort ha versionsnummer 1.03 el. högre. (CPU-kort kan uppgraderas) Nibe Fighter 1230/1235/1250 För att kommunikationen skall fungera måste CPU-kortet ha versionsnummer 1.06 eller högre (CPU-kort kan uppgraderas) Nibe VVM 300, 500 För att kommunikationen skall fungera måste CPUkortet ha versionsnummer 2.00 eller högre. (CPUkort kan uppgraderas/bytas) När kabel är monterad enligt ovan, så ska kommunikationsport aktiveras. Gör följande inställningar: 1. Välj Servicemeny (görs i meny 8.1.1) Nu är meny 9 aktiv och valbar (om denna inte syns är det för gammal version av CPU-kort, detta kan uppgraderas) 2. Välj meny RCU, och aktivera RCU kommunikationsport

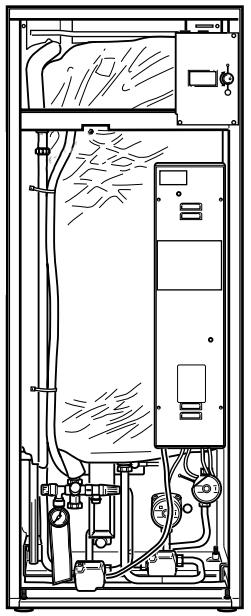

3 Frånluft, Jord/berg Rego en ska vara spänningslös vid IVT 490/690, Bosch Compress 3000/4000 (Rego 400) Plint 5-7 i EasyServ gateway ansluts till kantkontakt på kretskort på display i värmepumpen. För full kompabilitet måste styrsystem ha versionsnummer 2.5 eller högre. För larmöverföring krävs en extra kabel till som ansluts till kretskort i ellåda (se nedan) IVT Greenline C, Bosch EHP LW/M (Rego 6XX) Plint 5-7 i EasyServ gateway ansluts till diagnoskontakt (DSUB) på givarkretskort (se bild nedan). För full kompabilitet måste styrsystem ha versionsnummer 2.26 eller högre. Skyddsplåt till ellåda kan ev. behöva demonteras för att komma åt och montera DSUB-kontakt. 1 2 För att aktivera kommunikationsport behöver du göra följande: 1. Håll inne höger menyknapp i ca 10 sek tills det står Service i menyn. Displayen visar nu servicemeny 2. Snurra på ratten och bläddra till installatörsmenyn (5). Gå in i menyn genom att trycka på högra knappen. 3. Bläddra vidare till meny 5.17 och aktivera Variabeldump IVT Greenline E, Bosch EHP LW (Rego 6XX) Plint 5-7 i EasyServ gateway ansluts till diagnoskontakt (DSUB) på givarkretskort (se bild nedan). För full kompabilitet måste styrsystem ha versionsnummer 2.26 eller högre. Skyddsplåt till ellåda kan behöva demonteras för att komma åt och montera DSUB-kontakt.

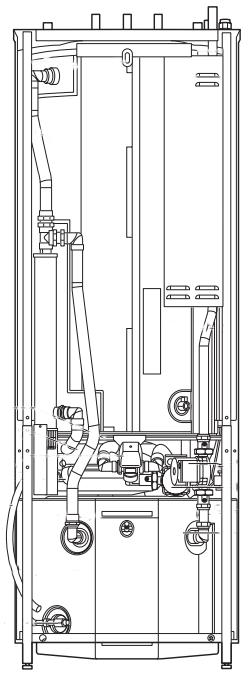

4 Berg/jord, luftvatten Rego en ska vara spänningslös vid IVT Kombimodul 200/300 A/W, (Rego 800) på kretskort för externa anslutningar (se bild nedan). För full kompabilitet måste styrsystem ha versionsnummer 3.1 eller högre. IVT Greenline E Premiumline E (Rego 1000), Bosch Compress 5000/6000 LW/M (Pro Control 500) på PEL-kretskort (se bild nedan). Kablar kan anslutas på båda platser eller IVT 290 A/W, Bosch CC160 (Rego 800) på kretskort för externa anslutningar (se bild nedan). För full kompabilitet måste styrsystem ha versionsnummer 3.1 eller högre. IVT Greenline C Premiumline C (Rego 1000), Bosch Compress 5000/6000 LW (Pro Control 500) på PEL-kretskort (se bild nedan). Kablar kan anslutas på båda platser eller OBS! Vid installation av gateway får ej andra enheter vara inkopplade på samma CAN-bus. Koppla ur/stäng av dessa under installationsprocessen.

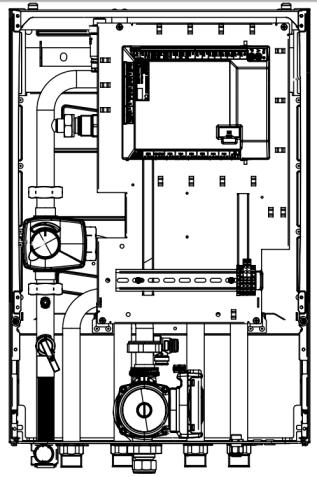

5 Frånluft, berg/jord, luftvatten Rego 2000 IVT Air Module, AirModule Split ( innemodul till AirX, Air Split, Rego 2000). IVT GEO 312/412 (Rego 2000). Bosch AWM, AWMS, (innemodul till Compress 7000, Compress 7000, Pro Control 600) IVT Compress 7000 LWM (Pro Control 600). åt och montera anslutningskabel- en ska vara spänningslös vid IVT Vent 202 (Rego 2000) Bosch Compress 4000 EW (Pro Control 600) åt och montera anslutningskabel- IVT AirBox, AirBox Split ( innemodul till AirX, Air Split, Rego 2000) Bosch AWB, AWE, AWBS, AWES (innemodul till Compress 7000 och 3000, Pro Control 600) åt och montera anslutningskabel. OBS! Vid installation av gateway får ej andra enheter vara inkopplade på samma EMS-bus. Koppla ur/stäng av dessa under installationsprocessen.
