1 DTU-Manual för Mölndalsån. Innehållsförteckning 1. Dammorganisation 1.1 Adresslista 2. Huvuddata 2.1 Dammdata, dokumenthänvisning. 2.2 Vattendomar och höjdsystem. 2.3 Historik och byggår. 2.4 Risk- och konsekvensklassbedömning. 2.5 Vägbeskrivning. 3. Hydrologi och avbördning 3.1 Flödesschema. 3.2 Hydrologiska data. 4. Dammens konstruktion och utförande 4.1 Beskrivning av anläggningsdelarna. 4.2 Utskovens uppbyggnad, funktion, manövrering och reservmanövrering. 5. Drift- och skötselinstruktioner 5.1 Magasinshantering vid lugn drift, skärpt drift, störd drift. 5.2 Systemets vattennivåmätning. 5.3 Driftinstruktioner dammluckor (skötselhandbok). 6. Tillståndskontroll och dammätningar 6.1Driftmässig tillsyn, inspektion. 6.2 Dammätningar. 6.3 Besiktningar, fördjupad dammsäkerhetsutvärdering (FDU). 7. Beredskap 7.1 Inledning med situationsanalys. 7.2 Beredskapsplan. 7.3 Larmplan. 1 (37)

2 1. Dammorganisation Mölndals Kvarnby BYÅLDERMAN VATTENKONTROLLANT Underhåll Tillsyn och beredskap Västra Nedsjön Waterflow Dammvakt Sturven sjöarna Öjesjön Dammvakt Vällsjön L Härsjön Damm- Vakt Hornasjön Stensjön Rådasjön Waterflow 2 (37)

3 1.1 Adresslista styrelsen Mölndals kvarnby. Byålderman Thomas Ericsson Larssons Berg Mölndal thomas@ltratio.se Bok- och räkenskapsförare Torbjörn Rundqvist Sågspånsgatan Göteborg torrund@gmail.com Bisittare Stefan Gustavsson Grevedämmet Finans AB Lunnagårdsgatan Mölndal Bisittare Kristina Ulstein Mölndal stad Mölndal kristina.ulstein@molndal.se Bisittare Göran Werner Mölndal stad Mölndal goran.werner@molndal.se Bisittare Per Palmer Carlbergsgatan 5b Göteborg per.palmer@telia.com Vattenkontrollant Leif Henrik Andersson Lerbergsvägen Kungsbacka vattenkontrollant.mk@outlook.com 3 (37)

4 2. Huvuddata 2.1 Dammdata, dokumenthänvisning Stensjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Mölndal Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. Landvettersjön (fd Gröen) Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. 4 (37)

5 Hornasjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. 5 (37)

6 Vällsjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Lerum Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. Stora Härsjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. Lilla Härsjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Lerum Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. 6 (37)

7 Stora och Lilla Sturven Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. Öjesjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. Västra och Östra Nedsjön Avrinningsområde: Göta älv Län: Västra Götaland Kommun Härryda Kartblad Koordinater X: Y: Säkerhetsklassificering Riskklass enligt flödeskommittén. Konsekvensklass enligt RIDAS. 43 anläggning enl. räddningstjänstlagen. 7 (37)

8 2.2 Vattendomar och höjdsystem Följande vattendomar finns för Stensjön. A.M. 10/1919 Dom A.M. 10/1919 Dom A.M. 13/1932 Dom Dom A.M. 5/1946 Dom VA 38/96 Dom För Stensjön gäller följande vattenhushållningsbestämmelser: Utdrag ur dom, A.M. 13/ Det åligger regleringsrättens innehavare att i vad på regleringsdammens skötsel beror så förfara, att vattenståndet i sjön icke må sjunka under höjden +59,15 meter. Då vattenståndet i sjön tenderar att sjunka under nämnda höjd, skola därför luckorna i dammen handhavas på sådant sätt, att genom dammen framsläppes allenast en vattenmängd, motsvarande nyttiga tillrinningen i sjön. Följande vattendomar finns för Rådasjön gällande reglering och vattenbortledning från Mölndalsån. A.M. 10/1919 Dom A.M. 10/1919 Dom A.M. 42/1932 Dom VA 9/82 Dom VA 14/92 Dom För Rådasjön gäller följande vattenhushållningsbestämmelser: Utdrag ur dom A.M. 42/ Det åligger regleringsrättens innehavare att i vad på skötsel av regleringsdammen vid Stensjöns utlopp beror så förfara, att vattenståndet i Rådasjön icke må sjunka under höjden +59,17 meter. Då vattenståndet i Rådasjön tenderar att sjunka under nämnda höjd, skola därför luckorna i dammen handhavas på sådant sätt, att genom dammen framsläppes allenast en vattenmängd, motsvarande den naturliga nyttiga tillrinningen i de båda sjöarna. Följande vattendomar finns för Landvettersjön (fd Gröen). Vattenhushållningsbestämmelser för Landvettersjön Dom M ; datum Följande vattendomar finns för Hornasjön. A.M. 12/1923 Dom För Hornasjön gäller följande vattenhushållningsbestämmelser: 8 (37)

9 Utdrag ur dom A.M. 12/ Regleringsrättshavarna åro skyldiga att, när vattnet vid dammen vill stiga över höjden + 10,64 meter, genast uppdraga luckan i dammen, i den mån så erfordras framsläppning av tillrinningen, dock ej mera än att högst avtappas 0,3 sekundkubikmeter; motsvarande 100 sekundliter per kvadratkilometer av nederbördsområdet. Skulle därvid vattenytan stiga, får så ske intill höjden + 10,74 meter; vid detta vattenstånd skall luckan vara fullt uppdragen. När vattnet åter sjunker under denna höjd, får icke mer än högst 0,3 sekundkubikmeter framsläppas. Följande vattendomar finns för Vällsjön. A.M. 10/1919 Dom A.M. 12/1923 Dom A.M. 24/1930 Dom För Vällsjö gäller följande vattenhushållningsbestämmelser: Utdrag ur dom A.M. 24/ Det åligger regleringsrättshavarna att, när vattnet vid dammen vill stiga över höjden + 12,91 meter, genast öppna utskovet i den gamla dammen, i den mån så erfordras för framsläppande av tillrinningen, dock ej mera än att högst avtappas 0,34 sekundkubikmeter. Skulle därvid vattenytan stiga, får så ske intill höjden +124,01 meter; vid detta vattenstånd skall utskovet vara fullt öppet. När vattnet åter sjunker under denna höjd, får icke mera än högst 0,34 sekundkubikmeter framsläppas. 9 (37)

10 Följande vattendomar finns för Stora Härsjön. A.M. 12/1923 Dom För Stora Härsjön gäller följande vattenhushållningsbestämmelser; Utdrag ur dom A.M. 12/ Det åligger regleringsrättshavarna att, när vattnet vid dammen vill stiga över höjden + 111,50 meter, genast uppdraga luckan i flodutskovet, i den mån så erfordras för framsläppning av tillrinningen, dock ej mera än att högst avtappas 3 sekundkubikmeter, motsvarande 100 sekundliter av nederbördsområdet vid sjöns utlopp. Skulle därvid vattenytan stiga, får så ske intill höjden + 111,60 meter; vid detta vattenstånd skall luckan vara fullt uppdragen. När vattenståndet åter sjunkit under sistnämnda höjd, får icke mera än högst 3 sekundkubikmeter framsläppas. Beträffande vattenframsläppningen med hänsyn till delägarnas i företaget särskilda intressen äro bestämmelser meddelade här nedan i domen under b). Utdrag ur dom A.M. 12/ angående vattenframsläppningen vid dammen. b) Bestämmelser angående regleringssamfällighet samt angående förhållandet mellan delägarna i samfälligheten. I avseende å regleringen av vattnet i Stora Härsjön skola strömfallen i Mölndals kvarnby med en utnyttjad fallhöjd av tillhopa 43,80 meter samt det Mölnlyckebolaget tillhöriga fallet vid Mölnlycke med en utnyttjad fallhöjd av 5,07 meter ävensom föreningen tillhöriga Tullefallet med en fallhöjd efter regleringens genomförande av 17,15 meter utgöra en regleringssamfällighet med skyldighet för ägarna att taga del i kostnaden för företaget. Skötsel av damm och tubintag åligger föreningen med undantag beträffande dammluckorna, vilka skötas i enlighet med nedanstående bestämmelser, Föreningen disponerar över det i mån av tillgång för kraftverkets drift erforderliga vattnet med den dygns- och veckoreglering, som svarar mot rådande belastningsförhållanden. I händelse av framtida utbyggnad av föreningens nuvarande kraftverk får dock den genom kraftverket avtappade vattenmängd i medeltal under varje vecka icke överstiga 0,30 sekundkubikmeter. Kvarnbyn äger rätt att bestämma vattenframsläppningens storlek genom dammluckorna eller att dammluckorna skola vara helt igenstängda i och för vattnets sparande, dock med följande begränsningar. Om vattenytan i Stora Härsjön Under 1 januari 31 mars skulle understiga +110,00 Under 1 april 31 juli skulle understiga + 110,50 Under 1 augusti- 31 december skulle understiga + 109,50, äger kvarnbyn icke rätt att framsläppa vatten genom dammluckorna med mindre föreningens kraftverk icke är i drift. Vid varje tillfälle skall det från Homasjön, Vällsjö och Lilla Härsjön avtappade vattnet framsläppas genom dammen. Då vattenståndet överstiger höjden + 111,45 meter, skall föreningen handhava dammluckornas skötsel på sådant sätt att vattenytan icke stiger över den höjd, till vilken vattenståndet enligt förut i domen meddelade bestämmelser högst får stiga. 10 (37)

11 I och för den gemensamma regleringens skötsel är föreningen skyldig att hålla kvarnbyns vattenkontrollant i Mölndal underkunnig om vattenståndet i samt avrinningen från Stora Härsjön. För detta ändamål skall föreningen, om kvarnbyn så önskar, låta en vattenståndsskala i Stora Härsjön en gång om dagen och en skala nedom dammen och kraftverket tre gånger om dagen på tider, som bestämmas genom särskild överenskommelse. Följande vattendomar finns för Lilla Härsjön. A.M. 12/1923 Dom A.M. 60/1933 Dom För L.Härsjön gäller följande vattenhushållningsbestämmelser; Utdrag ur dom A.M. 12/ Det åligger regleringsrättshavarna att, när vattnet vid dammen vill stiga över höjden + 113,79 meter, genast upptaga bjälksättarna i utskovet, i den mån så erfordras för framsläppning av tillrinning, dock ej mera än att högst avtappas 0,9 sekundkubikmeter, motsvarande 100 sekundliter per kvadratkilometer av nederbördsområdet. Skulle därvid vattenytan stiga, får så ske intill höjden + 113,89 meter; vid detta vattenstånd skola alla bjälksättarna vara upptagna. När vattenståndet åter sjunker under sistnämnda höjd, får icke mera än högst 0,9 sekundkubikmeter framsläppas. Följande vattendomar finns för Stora och Lilla Sturven. A.M. 12/1923 Dom För Stora och illa.sturven gäller följande vattenhushållningsbestämmelser; Utdrag ur dom : Det åligger regleringsrätthavarna att, när vattnet vid dammen vill stiga över höjden + 13,50 meter, genast uppdraga luckan i dammen, i den mån så erfordras för framsläppning av tillrinning, dock ej mera än att högst avtappas 0,3 sekundkubikmeter, motsvarande 100 sekundliter per kvadratkilometer av nederbördsområdet vid Lilla Sturvens utlopp. Skulle därvid vattenytan stiga, får så ske intill höjden + 13,60 meter; vid detta vattenstånd skall luckan vara fullt uppdragen. När vattnet åter sjunker under denna höjd, får icke mera än högst 0,3 sekundkubikmeter framsläppas. Följande vattendomar finns för Öjesjön. A.M. 12/1923 Dom För Öjesjön gäller följande vattenhushållningsbestämmelser; Utdrag ur dom A.M. 12/ Det åligger regleringsrättshavarna att, när vattnet vid dammen vill stiga över höjden + 10,00 meter, genast öppna dammens utskov, i den mån så erfordras för framsläppning av tillrinning, dock ej mera än att högst avtappas 0,73 sekundkubikmeter, motsvarande 100 sekundliter per kvadratkilometer av nederbördsområdet vid sjöns utlopp. Skulle därvid vattenytan stiga, får så 11 (37)

12 ske intill höjden + 10,10 meter; vid detta vattenstånd skall utskovet vara fullt öppet. När vattnet åter sjunker under denna höjd, får icke mera än högst 0,73 sekundkubikmeter framsläppas. Följande vattendomar finns Västra och Östra Nedsjön. Dom Dom VA 21/93:5 Dom M Dom För V. och Ö. Nedsjön gäller följande vattenhushållningsbestämmelser; Utdrag ur dom Rätt till skapande av det avsedda vattenmagasinet har medgivits sökanden redan genom det omnämnda utslaget av Askims, Västra och Östra Hisings samt Sävedals häradsrätt den 30 juli Den sökanden sålunda medgivna rätt varder härmed av VD bekräftad under nedan omförmälda betingelser och förutsättningar, därvid VD med bifall till sökanden därom framställda yrkande och frångående av HRttns bestämmelse om en minimiavtappning av 0,60 sm³, stadgar, att genom dammen vid Nedsjö os skall framsläppas minst 0,40 kubikmeter i sekunden, utom vid tillfälle, då magasinet är tömt och tillrinningen icke uppgår till denna vattenmängd, i vilket fall tillrinningen skall framsläppas. Med bifall till undersökningen om vecko- och dygnsreglering finner emellertid VD skäligt tillstädja sökanden att inställa denna minimiframsläppning av vattnet dels under tiden mellan kl. 6 e.m. söckendagen näst före sön- eller helgdag och kl. 5 f.m. söckendagen näst efter sön- eller helgdag, dels ock dessutom varje dygn mellan kl. 6 e.m. en söckendag och kl. 5 f.m. påföljande söckendag; dock att, enär i försvarande mål all utredning saknas om den verkan denna vecko- och dygnsreglering kan hava för nedströms belägna vattenverk, det åligger regleringsrättshavarna att därest sådant påfordras för dylikt, lagligen tillkommet vattenverk, under nu nämnda tider framsläppa så mycket vatten inom gränserna för den stadgade minimiframsläppningen, som tarvas för drivande därav. Följande bestämmelser skola lända till efterrättelse: 1:o) På lätt synbar plats å dammens uppströmssida skall anbringas och vidmakthållas en skala av hållbart material, utvisande dels dämningshöjden + 3,15 m., dels ock den lägsta tappningsgränsen+ 0,30 m. 2:o) Om och så länge vattnet överstiger dämningsmärket skola alla bjälksättarne vara borttagna från utskovsöppningen. För V. och Ö. Nedsjön gäller följande kompletterande vattenhushållningsbestämmelser; Utdrag ur dom : regleringsrättshavarna icke äger rätt att helt avstänga avrinningen från Nedsjöarna under andra tider än som i de av vattendomstolen genom förut berörda dom fastställda vattenhushållningsbestämmelserna närmare angivas, dock att regleringsrättshavaren är skyldig att då så påfordras för lagligen tillkommit vattenverk i vattendraget nedströms Nedsjöarna även 12 (37)

13 under sålunda bestämda tider framsläppa minst 0,4 m³/s eller, då magasinet i Nedsjöarna är tömt och tillrinningen icke uppgår till sistnämnda vattenmängd, denna tillrinning. 1) Det åligger regleringsrätthavaren att minst 12 timmar före varje ökning av tappningen om ökningen och dess storlek underrätta ägare av driftsdugligt vattenverk nedströms dammen. 2) Tappning må icke ökas hastigare än 0,50 m³/s om dygnet. 3) Under vintern skall, då fara för isbildning föreligger, en så jämn tappning som möjligt verkställas. Utdrag ur dom : När flödet genom dammen vid Nedsjö os är mellan 0,4 och 2 m3/sek får flödet ökas momentant till högst det dubbla. Efter 90 min får ytterligare dubblering av flödet ske. När flödet genom dammen vid Nedsjö os är över 1,6 m3/sek får flödet ökas momentant med högst 2 m3/sek var 90:e minut. Regleringsinnehavaren ska inför ökning av flödet vid dammanläggningen vid Nedsjö os som överstiger 1 m3/sek och dygn meddela ägare av aktiva vattenverk/kraftverk längs huvudfåran på sträckan Nedsjöarna Gröen (Landvettersjön) om storlekar och tidpunkter för det ökade flödespåsläpppet. Meddelande kan ske endera kan ske per telefon eller sms med kvittens och skall göras senast i samband med påbörjad flödesändring. Stensjön Höjduppgifterna i domen är relaterade tillett jämförelseplan där mittpunkten av siffran X i ett märke av utseende C XIV J 1819 som inhuggits i den s.k. Kungsstenen på Stensjöns högra strand nära sjöns utlopp, 120 m uppströms dammbyggnaden, är belägen på höjden +59,99 m. Rådasjön Här ovan och eljest i domen förekommande höjdsiffror hänföra sig till ett jämförelseplan, i förhållande till vilket mittpunkten av siffran X i ett märke av utseende C XIV J 1819, vilket märke finnes inhugget i en sten å Stensjöns högra strand nära sjöns utlopp, 120 meter uppströms nuvarande dammbyggnad, innehar höjdläget + 59,99 meter. Till utmärkande av höjden + 59,17 meter åligger det kvarnbyn att å väl synlig och även eljest lämplig plats vid Rådasjöns utlopp låta i jordfast sten horisontalt inborra en koppardubb å sådan höjd, att dess underkant kommer att ligga å höjden + 59,17 meter. Därest lämplig dylik sten icke finnes, skall dubben anbringas i ett för ändamålet särskilt anordnat kvadratiskt block av betong med sidor av minst en meters längd samt nedfört till frostfritt djup och med överkanten lägst å höjden + 59,73 meter. Invid dubben skola inhuggas bokstäverna V.D. och årtalet Såsom fixpunkt för företagets fastställes det här ovan omförmälda märke, som finnes inhugget i sten, 120 meter uppströms regleringsdammen, och det åligger kvarnbyn att invid detsamma låta inhugga bokstäverna V.D. och årtalet (37)

14 Hornasjön De i domen angående sjöns reglering angivna höjder hänföra sig till ett horisontalplan, beläget 10,00 meter under ett ringformat märke, inhugget i berg på västra stranden 2 meter nedströms dammen och 13 meter från utloppskanalen. För att utvisa lovliga dämningshöjden skola regleringsrättshavarna å lämplig plats på uppströms sida av dammen horisontellt inborra tvänne koppardubbar ovanför varandra samt å sådan höjd, att dubbarnas underkant kommer att ligga å resp. +10, 64 och +10,74 meter. Förutom ringformat märke i berg på västra stranden, beläget på höjden + 10,00 meter, fastställes såsom fixpunkt; åliggande det regleringsrättshavarna att snarast låta invid fixpunkt inhugga V. D Vällsjön I målet angivna höjder hänföra sig till ett jämförelseplan, beläget 123,91 meter under överkanten av en järndubb, horisontalt inhuggen i ett större klippblock 9 meter från högra stranden av avloppsbäcken från sjön och omkring 300 meter uppströms dammen. Ovannämnda järndubb fastställes såsom fixpunkt; skolande regleringsrättshavarna snarast invid fixen inhugga V.D Stora Härsjön Alla beträffande företaget angivna höjder hänföra sig till ett horisontalplan beläget 110,00 meter under ett ringformat märke, som inhuggits i en större sten på högra strandkanten 6 meter nedströms den bro över sjöns utlopp, som tidigare begagnats såsom regleringsdamm. Regleringsrättshavarna förpliktas att omedelbart uppströms dammen å väl synligt ställe låta ovanför varandra horisontellt inborra två koppardubbar för utvisande av tillåtna dämningshöjden. Dubbarna skola anbringa å sådan höjd att deras underkant kommer att ligga å resp ,50 och + 111,60 meter. Såsom fixpunkt fastställes det förut omnämnda ringformiga märket i större sten å högra stranden 6 meter nedströms gamla regleringsdammen. Lilla Härsjön Nämnda höjder hänföra sig till ett horisontalplan, beläget 113,79 meter under en järndubb, som inborrats i dammens vänstra uppströmssida 1,8 meter från luckans mitt. Förutnämnda järndubb skall utgöra vattenmärke för utvisande av dämningshöjden + 113,79 meter. Till utvisande av höjden + 113,89 meter skola regleringsrättshavarna ovanför berörda järndubb horisontellt inborra en koppardubb så, att dess underkant kommer att ligga å sistnämnda höjd. 14 (37)

15 Såsom fixpunkt fastställes järndubben å höjden + 113,79 meter; skolande snarast invid denna fixpunkt genom regleringsrättshavarnas försorg inhuggas V.D Stora och Lilla Sturven De angivna höjderna hänföra sig till ett jämförelseplan, beläget 13,77 meter under ett ringformigt märke, som inhuggits i jordfast sten å högra stranden 7 meter uppströms dammen och 5 meter från kanalkanten. Regleringsrättshavarna förpliktigas att till utvisande av tillåtna dämningshöjden, å dammens uppströmssida horisontellt inborra tvänne koppardubbar ovanför varandra samt å sådan höjd, att dubbarnas underkant kommer att ligga å resp. + 13,50 och + 13,60 meter. Ovannämnda ringformiga märke å högra stranden fastställes såsom fixpunkt, beläget å höjden + 13,77 meter; skolande snarast invid denna fixpunkt genom regleringsrättshavarnas försorg inhuggas V.D Öjesjön De i målet angivna höjder, som angå sjöns reglering, hänföra sig till ett jämförelseplan, beläget 10,00 meter under ett ringformigt märke, inhuggit i berg på högra stranden 18 meter från nuvarande dammens utskov och 1 meter uppströms förlängning av högra sidan kajlinje. Till utvisande av tillåtna dämningshöjden skola regleringsrättshavarna å lämplig plats omedelbart uppströms dammen horisontellt inborra tvänne koppardubbar ovanför varandra samt å sådan höjd att dubbarnas underkant kommer att ligga å resp. + 10,00 och + 10,10 meter. Såsom fixpunkt fastställes det ovannämnda ringformiga märket i berg på högra stranden, beläget å höjden + 10,00 meter; åliggande det regleringsrättshavarna att snarast invid denna fixpunkt låta inhugga V.D Västra och Östra Nedsjön I målet används, såsom i tidigare domar, ett lokalt höjdsystem. Vissa höjder på ritningsbilagor i detta mål är dock angivna i rikets höjdsystem RH 00 eller i Göteborgs höjdsystem. Det lokala höjdsystemet nollplan har nivå + 128,77 m i Göteborgs höjdsystem, + 118,63 m i RH 00 samt + 118,70 i RH 70. En fixpunkt bestående av dubb i berg har höjden + 9,80 m i det lokala höjdsystemet. Fixpunkten (betecknad nr 2 i domen den 17 december 1921) är placerad på vattendragets högra sida uppströms dämmet inne i trädgården på fastigheten Limmerhult 1:25. På fastigheten återfinns dubben i en vertikal bergvägg 24,2 m i västsydlig riktning från bostadshusets nordvästra hörn. Dubben är inborrad horisontellt omkring 0,5 m över markytan. Över dubben är bokstäverna V D och under dubben bokårtalet 1921 inhugget. Fixpunkten finns i akten markerad på karta på sidan (37)

16 2.3 Historik och byggår Stensjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i slutet av talet, i slutet på 1930-talet, i början på talet, i mitten av 1940-talet, i slutet av 1950-talet, 1995 och i slutet av 1990-talet. Landvettersjön (fd Gröen) Finnes sedan gammalt uppförd en dammbyggnad. Hornasjön Dammen byggdes Vällsjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om två gånger i början av 1930-talet. Stora Härsjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i början av 1930-talet. Lilla Härsjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i början av 1930-talet och i mitten av 1930-talet. Stora och Lilla Sturven Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i början av 1930-talet Öjesjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i början av 1930-talet. Västra och Östra Nedsjön Finnes sedan gammalt uppförd en dammbyggnad. Dammen byggdes om någon gång i början av 1900-talet, i början av 1920-talet, i mitten av 1940-talet och i mitten av 1990-talet. 16 (37)

17 2.4 Risk och konsekvensklassbedömning Stensjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Landvettersjön (fd Gröen) Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Hornasjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Vällsjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Stora Härsjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Lilla Härsjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Stora och Lilla Sturven Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Öjesjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 Västra och Östra Nedsjön Riskklass enl. flödeskommittén: Övriga Konsekvensklass enl. RIDAS: 3 17 (37)

18 2.5 Vägbeskrivning Stensjön 18 (37)

19 Landvettersjön 19 (37)

20 Hornasjön 20 (37)

21 Vällsjön 21 (37)

22 Stora Härsjön Lilla Härsjön 22 (37)

23 23 (37)

24 Stora och Lilla Sturven 24 (37)

25 Öjesjön Västra och Östra Nedsjön 25 (37)

26 26 (37)

27 27 (37)

28 28 (37)

29 4. Dammens konstruktion och utförande 4.1 Beskrivning av anläggningsdelarna. Stensjön Regleringsdammen har en bredd på ca 7.20 meter består frän vänster till höger av tre stycken bottenutskov med fria bredden på 2.025, och meter. Luckorna öppnas hydrauliskt. Reglering sker av Park och Natur, Göteborg Landvettersjön (fd Gröen). Dammen ligger bredvid Mölnlycke gamla fabriker. Automatisk reglerad och det finns totalt tre luckor som reglerar vattenflödet. Regleringsrättsinnehavare är Wallenstam Företag AB. Hornasjön Dammbyggnaden, som består av en stenmur, med cirka fyra meters krönbredd, ligger med krönet å höjden meter samt innehåller en lucköppning om 0.75 meters fri bredd, med bottenstocken å höjden meter samt med luckans överkant å höjden meter. Vällsjön. Dammen utgörs av en 9.5 meter lång stenmur med 1.8 meters krönbredd samt försedd med ett utskov med 0.75 meters fri öppning. Dammens krön ligger 0.5 meter högre än ett förut använt vattenmärke, bestående av en 2.5 centimeters tjock järndubb, horisontalt inhuggen i ett större klippblock, 9 meter från högra stranden av avloppsbäcken och cirka 300 meter uppströms dammen. Bottenstocken ligger 4.3 meter lägre än nämnda märke. Järndubb m. Dammkrön m. St. Härsjön Dammen utgörs av en ca m lång betongdamm och skall inneha höjden meter. Samt innehålla räknat från vänster till höger: Ca 3.3 meter damm flodutskov med fri bredd på 1.45, en höjd av 1.65meter och med tröskeln å höjden meter, stängbart medelst en lucka m damm flottningsutskov 1.10 m brett, med tröskeln å höjden meter, stängbart medelst bjälksättar och lucka. 29 (37)

30 två stycken intag till kraftstationen, vardera med 0.8 meters fri bredd och med tröskeln å höjden meter, förstängbara med luckor. 4 m damm. L.Härsjön. Dammbyggnaden, som är av sten samt har en längd av 10 meter och en krönbredd av cirka 3 meter och med krönets höjd på meter samt innehålla ett genom bjälksättar avstängbart utskov med en fri bredd av 0.90 m och bottenstocken å höjden meter. St. och L.Sturven. Dammbyggnaden utgörs av en 5 meter lång stenmur med en krönbredd av 1.8 meter och med krönet å höjden meter samt är försedd med en lucköppning med 0.41 meters fri bredd och 0.86 meters höjd, med bottenstocken å höjden meter. Öjesjön. Dammen utgörs av en ca 11 meter lång jord och stendamm. Dammen innehåller ett sättutskov med fria bredden 2.8 m. Dammkrön + 10,60 m samt försedd med ett utskov, en meter brett, med tröskel av höjden + 8,00 m och avstängbart medelst bjälksättar. V. och Ö. Nedsjön. Den nya regleringsluckan görs tvådelad och placeras omedelbart nedströms det befintliga dämmet. Luckans botten placeras på nivå 0,05 m. Underluckan görs 2,05 m hög och kommer således att ha krönhöjden + 2,0 m. Överluckan görs 1,2 m hög. Luckorna görs 2,0 m breda. Dess närmare utseende framgår av ritning R , akt 38. Reglering sker av Park och Natur, Göteborg 30 (37)

31 4.2 Utskovens uppbyggnad, funktion, manövrering. Anläggning Utskovsluckor antal Utskovsluckor b*h Tröskel RH00 Luck typ Stensjön 2* 2* Isutskov +57,20 m 5 Tot. 4,8* +58,50 m Luckutskov Gröen +69,73 m Skibord Hornasjön 0,75* Bottenutskov Vällsjön 0,75* Bottenutskov Qmax DG Övrigt St. Härsjön 1,45*1, ,92 m Flodutskov. 1,10* +109,15 m Flottningsutskov 2 0,8* +108,64 m Förstängbara luckor vid kraftstation L. Härsjön 0,9* Bottenutskov St. och L. Sturven 0,41*0,86 Bottenutskov Öjesjön 2,8* +8,00 m Träsättare V. och Ö. Nedsjön 3,56* ±0,00 m Flodutskov 31 (37)

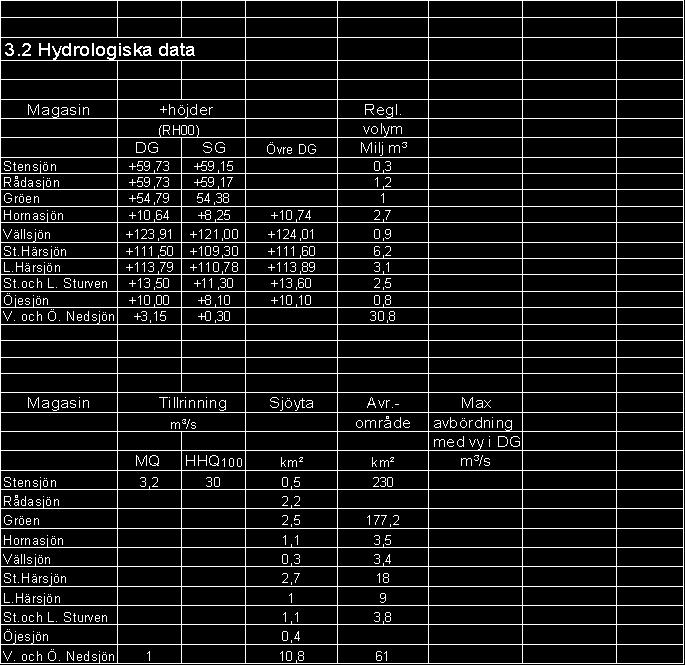

32 5 Drift- och skötselinstruktioner. 5.1 Magasinhantering Allmänt Driften kan befinna sig i tillstånd lugn-, skärpt-, och störd drift. Driftinstruktionerna ändras beroende på drifttillstånd. Vid drift skall journal föras över vattenstånd, tappningar och luckställningar. Om brister i anläggningens tillstånd och säkerhet finns kan detta leda till begränsad drift, detta skall då dokumenteras. Magasinen får regleras mellan dämningsgräns (dgr) och sänkningsgräns (sgr) enligt de vattenhushållningsregler som finns beskrivna i dom (se kap. 2.2). Tabellen visar anläggningsspecifika fakta. Magasin Dgr sgr enl. VD Minimitappning, se även kap. 2.2 Stensjön +59,73m till +59,15m Gröen +54,79m till +54,38m Hornasjön +10,64m till +8,25m Vällsjön +123,91 till +121,00m St. Härsjön +111,50m till +109,30m L. Härsjön +113,79m till +110,55m St. och L. Sturven +13,50m till +11,30m Öjesjön +10,00m till +8,10m Ö. och V. Nedsjön +3,15m till +0,30m Lugn drift Normala förhållanden råder. Normala tillsyns- och underhållsåtgärder utförs, se kap 6.1. Skärpt drift Förekommer vid höga flöden. Kontakter tas mellan dammvakter och vattenkontrollanten för att hålla läget under kontroll. Tillsyn och avläsningar utförs med tätare intervaller, se kapitel 6.1. Vattenkontrollanten beslutar om beredskapen behöver höjas för att kalla in extra personal och eventuellt externa entreprenörer samt om räddningstjänsten skall informeras. Störd drift 32 (37)

33 Är exceptionella situationer beroende på yttre påkänningar (flöden och väder) eller funktionsstörningar i damm. Situationerna kan medföra större tillrinning än avbördningsförmågan eller dammbrott. För analys över förekommande situationer se situationsanalysen i kap 7.1. Täta kontakter tas mellan vattenkontrollanten och byåldersmannen för att hålla läget under kontroll. Vid driftsituationer av denna typ så skall beredskapsplan enligt kapitel 7.2 följas samt den övergripande beredskapsplanen aktiveras. 5.2 Systemets vattennivåmätning Vid utskovsdammarna finns pegelskala uppsatt i det höjdsystem som finns angivet i dom. Den skall kontrolleras årligen mot kontrollpunkt (se kap. 2.2). Stensjön : Rådasjön: Avläsning sker elektroniskt. Pegel saknas i Rådasjön. Landvettersjön Avläsning sker elektroniskt. Hornasjön : Pegel strax vänster om utskovet. Dämningsmärke finns på uppströmssida av dammen, horisontellt inborrade två koppardubbar på höjden +10,64 och +10,74 m. Vällsjön : St. Härsjön : Pegel uppströms vänster sida och 15 m nedströms vänster sida. Pegel till höger om bottenutskov. Dämningsmärke finns på höger sida, ca 20 cm ovanför dammen, bestående avtvå koppardubbar horisontellt inborrade på höjden +111,50 och +111,60 m. L. Härsjön : Pegel till vänster om utskov uppströms damm. Dämningsmärke finns inborrat i dammens vänstra en järndubb på höjden +113,79m och en koppardubb på höjden +113,89m. uppströmssida, 33 (37)

34 St. och L. Sturven : Pegel uppströms damm vänster sida. Dämningsmärke finns ovanför damm vänster sida och består av 2 koppardubbar horisontellt inborrade ovanför varandra på höjden +13,50 och +13,60 m. Öjesjön : Pegel saknas. Dämningsmärke finns på dammens uppströms sida, 2 ovanför varandra inborrade horisontella koppardubbar på höjden +10,00 och +10,10m. V. och Ö. Nedsjön : Avläsning sker elektroniskt Driftinstruktioner dammluckor Funktionsprov av alla dammluckor skall ske 1 gång/år. 34 (37)

35 6.Tillståndskontroll och damm mätningar. 6.1 Driftmässig tillsyn och inspektion. Tillsyn av dammar sker fortlöpande av dammvakterna. Tillsynsintervall beror på anläggningens klassning, drifttillstånd, status och yttre omständigheter. Kontrollen sker enligt företagets Allmän instruktion för driftmässig tillsyn av dammar samt eventuell extra kontroll enligt besiktningsrapport. Driften kan befinna sig i tillstånden lugn-, skärpt- och störd drift. Kontrollintervallens längd ändras beroende på drifttillstånd. 1. Vid lugn drift och vattenyta vid dämningsgräns utförs kontroll enligt intervall i tabellen se sid Vid lugn drift och låg vattenyta, eller annan yttre omständighet som minskar risken med dammen, kan intervall förlängas efter samråd med vattenkontrollanten. Eftersom detta är ett avsteg från riktlinjerna skall det dokumenteras. 3. Vid flödessituationer bör kontroll ske med tätare intervall än i tabell 1. Intervallet anpassas efter omständigheterna. 4. Vid skärpt drift anpassa kontrollsintervall efter omständigheterna. Kontroll kan behöva utföras flera gånger per dygn eller kontinuerligt. 5. Vid störd drift, se skärpt drift. 35 (37)

36 Tabellen visar rekommenderade intervall samt unika kontrollpunkter för varje damm med konsekvensklass 3 enligt RIDAS. Sjö Damm Intervall (Lugn drift) Att kontrollera förutom ordinarie punkter Stensjön 7 dagar / vecka Elektronisk övervakning Landvettersjön 7 dagar / vecka Elektronisk övervakning Hornasjön 1 ggr / månad Vällsjön 1 ggr / månad St.Härsjön 7 dagar / vecka Elektronisk övervakning L.Härsjön 1 ggr / vecka St. och L.Sturven 1 ggr / var 14 dag Öjesjö 1 ggr / var 14 dag V. och Ö.Nedsjön 7 dagar / vecka Elektronisk övervakning Anm: elektronisk övervakning genomförs av Göteborg Park och Natur. För dessa dammar är det upp till Vattenkontrollanten att bedöma om kontroll ska ske med längre eller kortare intervall. När och vem som utför kontrollen eller bedömning om förändrade kontrollintervall ska dokumenteras i kapitel 8. Inspektion Alla dammar inspekteras 1 gång per år. Inspektionen utförs av Vattenkontrollanten. En besiktning ersätter en inspektion. Inspektionen utförs enligt företagets inspektionsprotokoll. Vid inspektion skall det kontrolleras att luckornas lyftanordning fungerar och är i dugligt skick. 6.2 Dammätningar. Kalibreringar genomförs vid behov. 6.3 Besiktningar. Besiktning utförs av företagets personal eller av extern resurs. Besiktning utförs enligt företagets besiktningsprotokoll och dokumenteras. 36 (37)

37 7. Beredskap. 7.1 Inledning med situationsanalys. Vid tillfällen då tillrinningen är större än vad avbördningsförmågan samt att vattennivån börjar överstiga dämningsgränsen. För att kunna bedöma om och vilka åtgärder som kan behöva göras måste nedanstående beaktas. Hur fort stiger vattennivån i sjön/dammen? Hur bedöms tillrinningssituationen, har flödestoppen varit. Hur ser flödesprognosen ut för den närmaste tiden? Finns det risk för att vattennivån kommer att stiga över dammens tätkärna. Vilka åtgärder bör planeras för att inte dammen kommer att skadas och dess stabilitet att äventyras. Vid funktionsstörningar i dammen, lucklyftningsanordningar som inte fungerar. Skall även punkterna ovan beaktas för att kunna bedömas hur lång tid som det finns till förfogande för reparationsarbeten eller om det är andra mer drastiska åtgärder som måste tilltas. 7.2 Beredskapsplan Vid en situation oavsett orsak när tillrinningen är större än avbördningen och vattennivån tenderar att överstiga dämningsgränsen skall dammvakten informera vattenkontrollanten om läget. Samverkansavtal finns mellan Härryda kommun, Mölndal Stad och Göteborg Stad för hantera krissituationer. Vattenkontrollanten informerar byåldersmannen om läget inom hela regleringsområdet. Byåldersmannen Vattenståndsavläsningar skall göras varje timme för att få en bild om hur fort vattennivån stiger. Dessa täta vattenståndsavläsningar skall fortsätta tills byåldersmannen och vattenkontrollanten beslutar att intervallen för vattennivåavläsningarna skall ändras eller återgå till normala avläsningsintervall. 7.3 Larmplan. Dammvakterna skall meddela vattenkontrollanten när tillrinningen är större än avbördningen och vattennivån börjar närma sig dämningsgränsen. Vattenkontrollanten skall meddela byåldersmannen när vattennivån år i dämningsgränsen och tillrinningen fortsatt är större än avbördningen. Vid flödes situationer som kan medföra översvämningar som påverkar tätbebyggelse, hus vägar mm skall byåldersmannen larma berörd kommun och räddningstjänst. Vid skada på damm som kan medföra att en damm rasar. Skall kommun byåldersmannen larma berörd kommun och dess räddningstjänst samt berörda fastighetsägare. TR (37)
