1 VIFORSEN Erfarenhet fångdamm SwedCOLD Peter Mattiasson E.ON Vattenkraft

2 Viforsen Viforsens kraftverk Anläggningen längst nedströms i Ljungan ca 10 km från dess utlopp till havet Flödesklass II Konsekvensklass 2

3 Anläggningen Please overwrite text Idrifttagen 1900 med en fallhöjd av 6 m och DG + 18,25 Dammbyggnad av stenkistor och betong grundlagd på stenbotten, ej på berg. Medförde kontinuerligt underhåll och reparation på grund av underminering

4 Anläggningen 1981 Ny anläggning idrifttagen 1982 med 7,8 m fallhöjd (DG + 19,0) Rörturbin med utskovsdamm av betong (2 utskov) samt 100 m fyllningsdamm. Fyllningsdamm utförd bakom fångdamm placerad uppströms befintlig damm

5 Fångdamm 1981 Fångdamm uppströms befintlig damm Utlagd två gånger med gott resultat (revs på grund av höga flöden) Länshållning max liter/minut

6 Höga flöden 2000 och 2001 I samband med höga flödena i Ljungan och höga vattenstånd i Marmen under slutet av juli 2000 framkom att avbördningskapaciteten inte är tillräcklig för att gällande vattenhushållningsbestämmelser ska kunna följas. Det framkom även att avbördningsförmågan är för låg med hänsyn till risken för överströmning av fyllningsdammens tätkärna under höga flöden. Beslut att anlägga ett nytt utskov genom höger fyllningsdamm vid höger strand.

7 Nytt utskov AB 92 Entreprenad Fångdammar Entreprenörens provisoriska konstruktion Förslag till hur fångdamm kan utföras i förfrågan

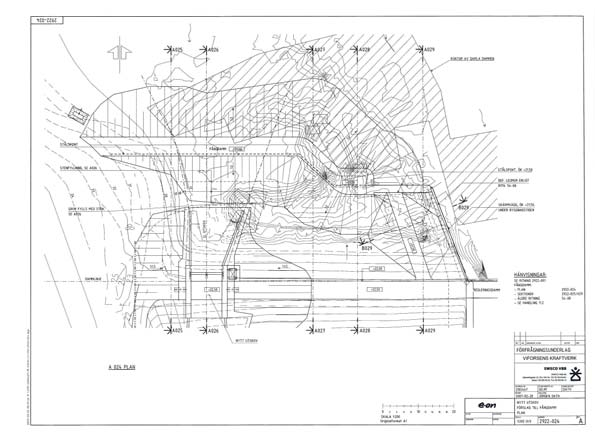

8 Förslag till fångdamm - förutsättningar Fångdamm föreslås placeras direkt nedströms den gamla stenkistedammen I fångdammsläget överlagras naturligt botten av rivningsrester och friktionsmaterial med en mäktighet av ca 3-6 m. Naturlig botten ligger på nivån ca (DG + 19,0) och består enligt tolkning av utförda undersökningar av bottenmorän (stenig sandig morän/sandig morän) Grundundersökningar finns ett st JB sondering utförd i fångdammsläget mitt för det nya utskovet

9 Förslag till fångdamm i FU Fångdammen föreslås utföras med en tätande spont som förs ned till berg alternativt till fast och tät botten. Slits schaktas ned genom de fyllningsmassor som är utbredda ovanpå den naturliga älvbotten. I den uppschaktade slitsen placeras moränmassor med max stenstorlek 100 mm till min 3 m höjd ovan schaktbotten i slitsen. Ovan moränen placeras friktionsmaterial från schakt och sponten vibreras ned genom friktionsmaterialet och morän till berg, eller fast och tät botten

10 Utförande fångdamm Schaktning av slits sker från uppströmssida snett nedströms från utfylld bergbank, uppschaktade massor placeras uppströms Schakt slits utförs från nivå ca + 19,5 (0,5 ovan DG) till nivå ca +12 Slits moränfylls och spont monteras och neddrivs till ca +11, varefter resterande fyllning läggs ut.

11 Utförande fångdamm- anslutning mot utskov Dubbelspont vid anslutning mot ledmur. Dubbelspont grundläggs på rensat berg samt utförs med en gjutning i botten Befintlig ledmur höjs med en stålkonstruktion till nivå +21,5

12 Länspumpning Startar med ca 2m3/minut genom sedimenteringsbassäng (grumlingsvillkor) Ökas till 18 m3/minut för att länsa Ökas ytterligare till 40 m3/minut och avbryts Under länspumpning utfördes resultatlös dykarbesiktning för att försöka identifiera läckagevägar och ingen grumling kunde heller konstateras. Sänkning av ytan erhölls endast med ett par dm varför undersökning av bottenförhållanden inleds.

13 Undersökningar Jord- och bergsondering plus provtagning på olika nivåer visar varierande jordlager under sponten. +21 Grovt friktionsmaterial med hög permeabilitet överlagrar en tätare morän i djuppartiet och ett mer genomsläppligt material i sidorna Något enstaka block påträffas men materialet anses vara spontbart

14 Fortsatta undersökningar Då materialet ansågs spontbart utförs vibreringsförsök med större vibro med resultatet endast marginell sjunkning av en del spontplank. Försök görs att luckra upp närmast sponten först med 100 mm krona och sedan foderrörsborrning med 200 mm krona, testade plank gick ned 0-1,4 m. Vid borrningarna noterades avvikande bergnivåer jämfört med JB sonderingarna varför fortsatta borrningar utfördes för kontroll +21 bergnivåer. DG +19,0 Bergnivå JB-sondering +11 Bergnivå brunnsborrningsaggregat

15 Val av åtgärd Omläggning av fångdamm längre uppströms Omläggning av fångdamm i befintligt läge Rörpålar i de djupaste delarna samt omläggning av fångdamm höger och vänster sida Jetpelare Injekteringsskärm, (lågtrycksinjektering) Beslut att upphandla Jet-pelare

16 Genomförande jetpelare Jetpelare Ø 1000 s600 Dubbla rader var sida spont när avstånd underkant spont berg >4 m Pelarna överlappar spont med 0,5 m och börjar 0,5 m ned i berg

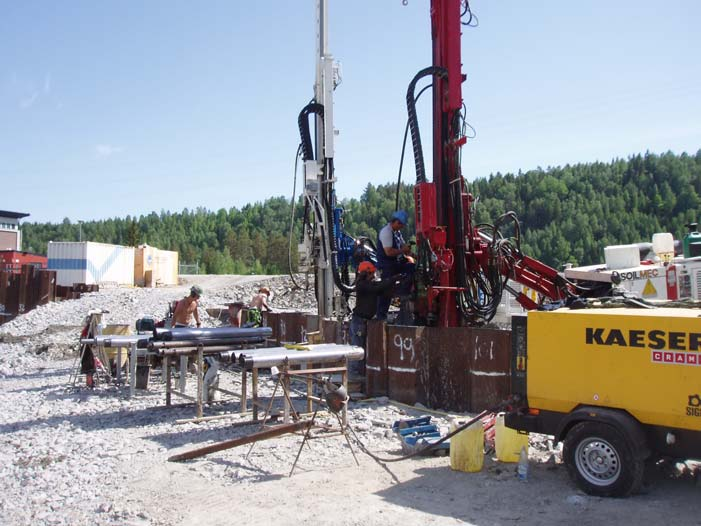

17 Genomförande jetpelare Foderrörsborrning genom fyllning och 0,5 m ned i berg Förfyllning av hål med cementpasta Injektering av cementslurry med ca 450 bars tryck under rotation och långsam uppdragning. Blandningsstation uppställd på befintlig damm

18 Genomförande jetpelare 215 pelare utförda vecka Förborrad längd 3195 m Längd jetpelare 4-15 m Total längd utförd m Volym cementslurry liter Liter/m 906 Volym förfyllning liter

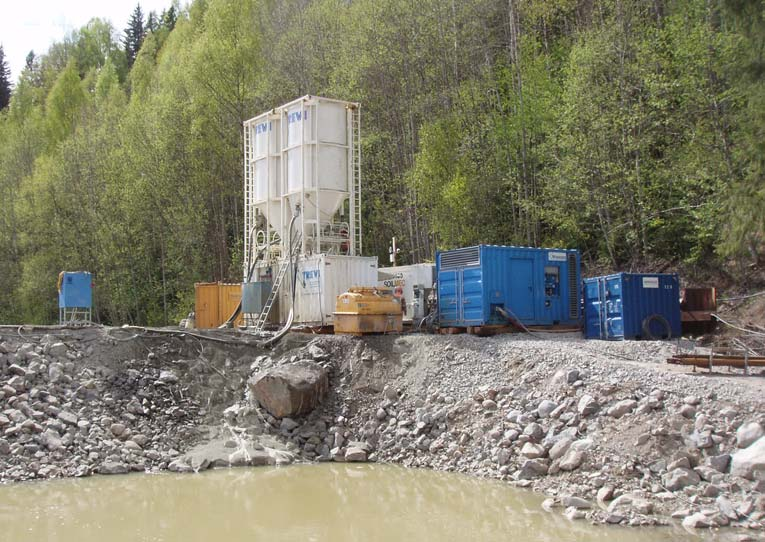

19 Dokumentation jetpelare Borrning Förfyllning Jetting Blandningsstation

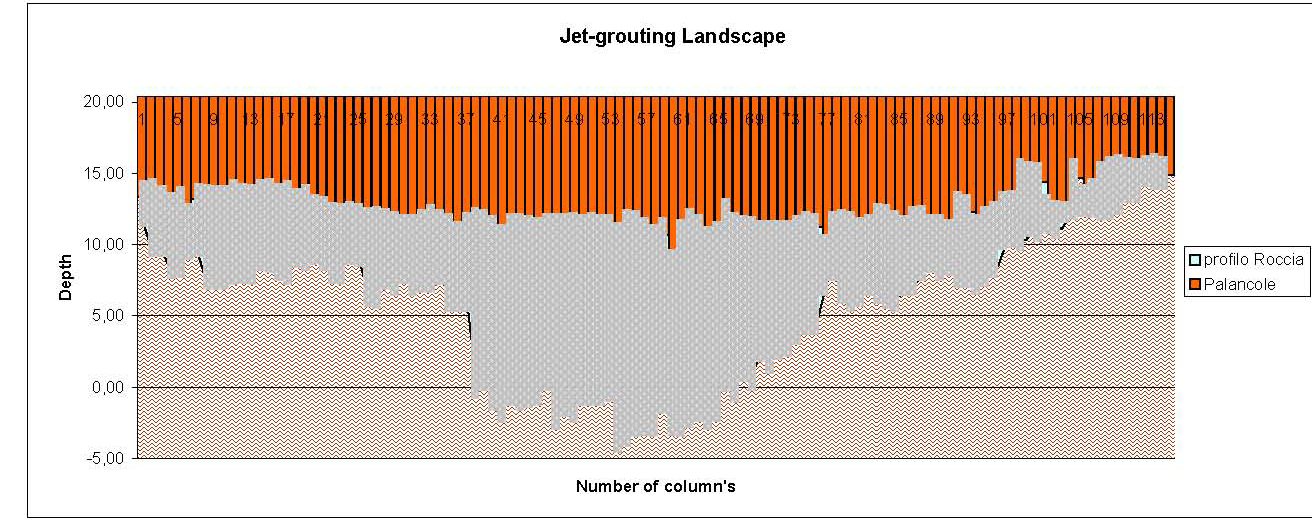

20 Resultatet-jetpelare Vy uppströms, pelare utförda ned till nivå -4,5 ca 25 m under DG

21 Resultatet-läckage Länsning 100 l/minut

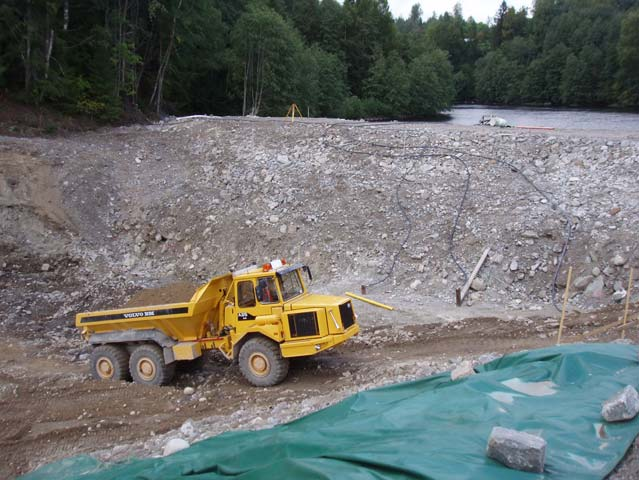

22 Utförande fångdamm - Schaktmetod, snett nedströms från fylld bank: schakt längs efter förmodligen lättare att bryta loss hårda massor - Maskinutrustning: smalare skopa, tjälriv för att komma djupare i schakt - Kontroll Erfarenheter fångdamm Undersökningar i fångdammsläge - Otillräckliga, felaktiga uppgifter avseende nivå för tätt bottenmaterial - Undersökningar visar olika nivåer för berg Upphandling/ansvar fångdamm - Fångdamm entreprenörens provisoriska konstruktion eller B ta ansvar

23 Erfarenheter jetpelare Tidplan: tidplan från upphandling höll Funktion: länsat läckage ca 100 l/minut för 100 m fångdamm
