Hydrologiska Prognosmodeller med exempel från Vänern och Mölndalsån. Sten Lindell

Transkript

1 Hydrologiska Prognosmodeller med exempel från Vänern och Mölndalsån Sten Lindell

2 Prognosproblemet snö markvatten grundvatten sjöar avrinning 2

3 Prognosproblemet Minnen snö markvatten grundvatten sjöar avrinning 3

4 Prognosproblemet Prognos över temperatur och nederbörd Minnen snö markvatten grundvatten sjöar avrinning 4

5 Prognosproblemet Prognos över temperatur och nederbörd Minnen snö markvatten Observationer av temperatur och nederbörd grundvatten sjöar avrinning 5

6 Vänerns och Göta älvs problem Vattendom från 1937, baserad på dåtidens kunskap Stort exploateringstryck längs stränderna, vattenkraft, sjöfart, miljö, vattenförsörjning, jordbruk Stor sårbarhet under dagens klimatförhållanden (2000/2001!) Det krävs en ökning av avbördningskapaciteten Göta älv är skredkänsligt och havet hindrar höga tappningar Problemen förvärras troligen av en global uppvärmning Landhöjningen håller inte jämna steg med havsnivåhöjningen 6

7 Risk för skred i Göta älv Klimatanpassning de senaste rönen 7

8 Vattenstånd i Vänern Vattendom

9 9

10 Tappning från Vänern

11 Nytt förslag på reglering efter diskussioner mellan Länsstyrelsen, Sjöfartsverket, SMHI och Vattenfall Principerna från Klimat- och sårbarhetsutredningen, men justerad kurva Förutsätter hydrologiska prognoser från SMHI Ryms inom vattendomen Sattes i drift hösten

12 Vänern Tillrinning och vattenstånd jämfört med medelvärden Tillrinning (m 3 /s) Aktuell tillrinning Medeltillrinning Oct Nov Dec Jan Feb Mar Apr May Jun Jul Aug Vattenstånd (m) Medelvattenstånd Aktuellt vattenstånd Oct Nov Dec Jan Feb Mar Apr May Jun Jul Aug

13 Vänern Nytt prognosverktyg med automatiska 8-veckorsprognoser (från ) Sannolikhetsprognos tillrinning max 75% median 25% min Mest trolig utveckling 13

14 Vänern Exempel på tillrinningsprognoser och deras effekt på planerad tappning och vattenstånd Vattenstånd (m) Tappning (m 3 /s) Tillrinning (m 3 /s) Observerad tillrinning Feb Mar Apr May Jun Jul Aug Observerad tappning Feb Mar Apr May Jun Jul Aug Observerat vattenstånd Feb Mar Apr May Jun Jul Aug Prognos 4 veckor Mest sannolik tillrinning Planerad tappning 4 veckor framåt. Baserad på tillrinningsprognos och ny tappningsplan. Vattenståndsutveckling med planerad tappning enligt figuren ovan och verklig tillrinning Bra tillrinningsprognos, men högre tappning än enligt plan ger ca 10 cm lägre vattenstånd Dålig tillrinningsprognos, och tappning enligt plan ger snabb ökning av vattenståndet 14

15 Så här påverkas vattenstånden i Vänern 15

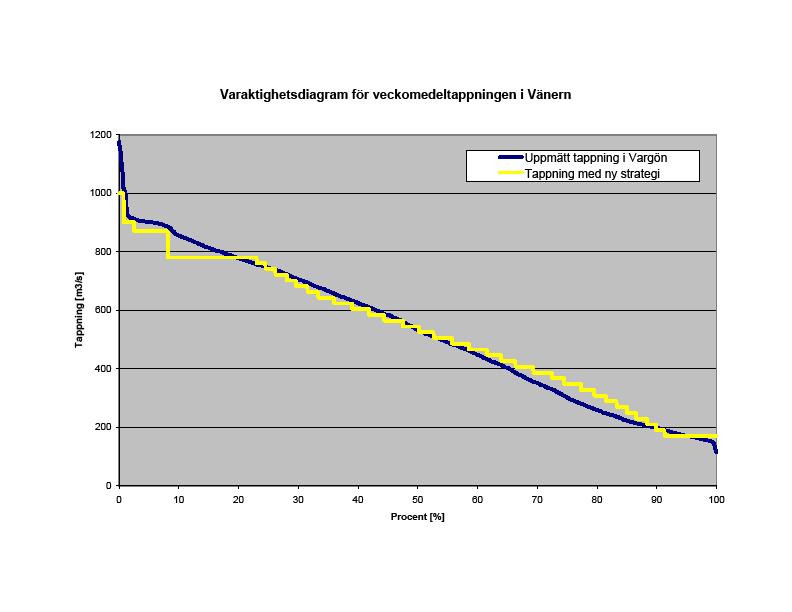

16 Så här påverkas tappningen i Göta älv 16

17 Hydrologiskt prognossystem för Mölndalsån Kontinuerlig drift och övervakning av flöden och nivåer Mätningar av vattenstånd och flöden Hydrologisk prognosmodell för vattenflöden Hydraulisk modell för vattennivåer Havsvattenstånd Optimalt nyttjande av de stora sjöarnas magasineringskapacitet 17

18 Prognossystem Mölndalsån, förslag Mätutrustning - Placeringsförslag Slussen Stora Härsjön C D Gårda dämme C Nedsjöarna C Stensjön B Balltorpsbäcken B C D Kålleredsbäcken A D Landvettersjön A B C A C D Nederbördsstation Ny Q-station Vattenståndsstation D Regleringspunkt Källa: Sweco 18

19 Magasineringsresurser DG Nedsjöarna (28 Mm 3 ) Mölndal Stensjön/Rådasjön (1.3 Mm 3 ) Landvettersjön (0.9 Mm 3 ) SG Ca m 3 /s Källa: Sweco 19

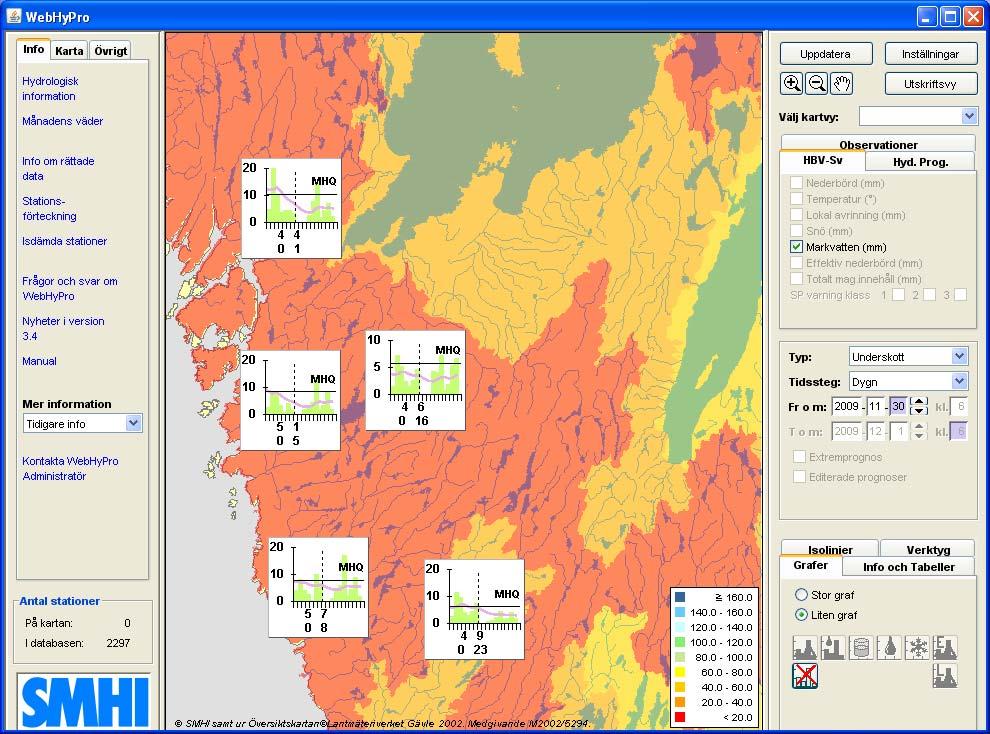

20 WebHyPro Prognossystem 20

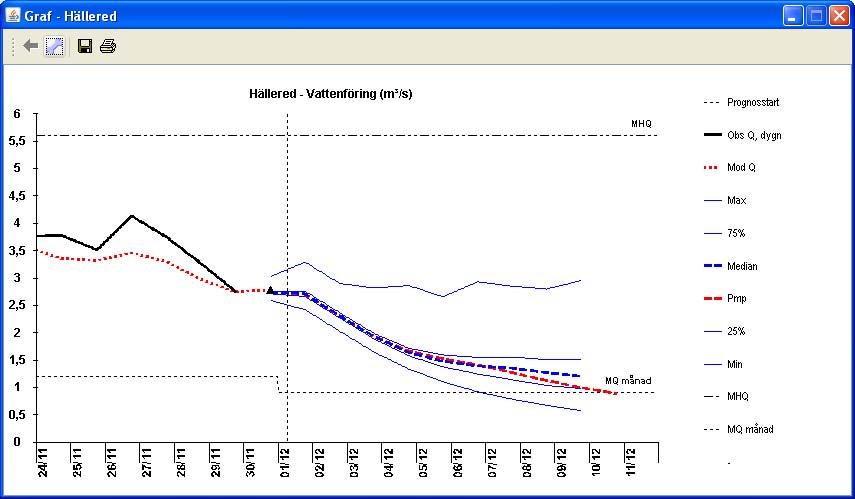

21 Prognos Hällered, biflöde till Viskan 21

22 Prognos Avrinning 22

23 Prognos Mölndalsån, mynning Göteborg Dygnsmedeltemp Snömagasin (mm) Dygnsnederbörd (mm) Markvattenunderskott (mm) 23

24 Nya tappningsstrategier - löser det problemen? Nej, men det ger ökade marginaler De genomsnittliga nivåerna i exv Vänern sänks De lägsta nivåerna blir i stort sett oförändrade De mest extrema flödena blir något mindre vanliga 24

25 Tack för mig! 25
