Klimatet förändras hur påverkas vattenkraften? Sten Bergström

Storlek: px

Starta visningen från sidan:

Download "Klimatet förändras hur påverkas vattenkraften? Sten Bergström"

Björn Berglund
för 6 år sedan
Visningar:

1 Klimatet förändras hur påverkas vattenkraften? Sten Bergström

2 Nordic-Baltic projects on the impact of climate change on renewable energy Climate Water and Energy Climate and Energy Climate and Energy Systems

3 The main results of the CE project Impact of Climate Change on Renewable Energy Sources Edited by Jes Fenger Contribution from 3+ specialists on energy and climate change Published 27 Pages 192 Price DKK 165 To order 3

4 Annual runoff change (mm) Hadley/A2 Annual runoff change (mm) Hadley/B2 Annual runoff change (mm) Echam/A2 Annual runoff change (mm) Echam/B2

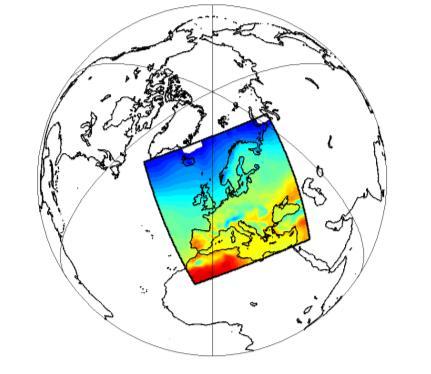

5 Global modelling Regional modelling Local-regional studies

Nederbördsförändring i södra Sverige enligt en stor mängd beräkningar (271-21) Seasonal cycle of monthly mean changes in precipitation under the A1B emission scenario by

6 Nederbördsförändring i södra Sverige enligt en stor mängd beräkningar (271-21) Seasonal cycle of monthly mean changes in precipitation under the A1B emission scenario by the end of the 21st century (271-21) in southern Sweden. Solid grey line is the AOGCM multi-model mean. Units are in %. Källa: Lind och Kjellström. Report RMK 113, SMHI, 29

7 Nya klimatberäkningar 7

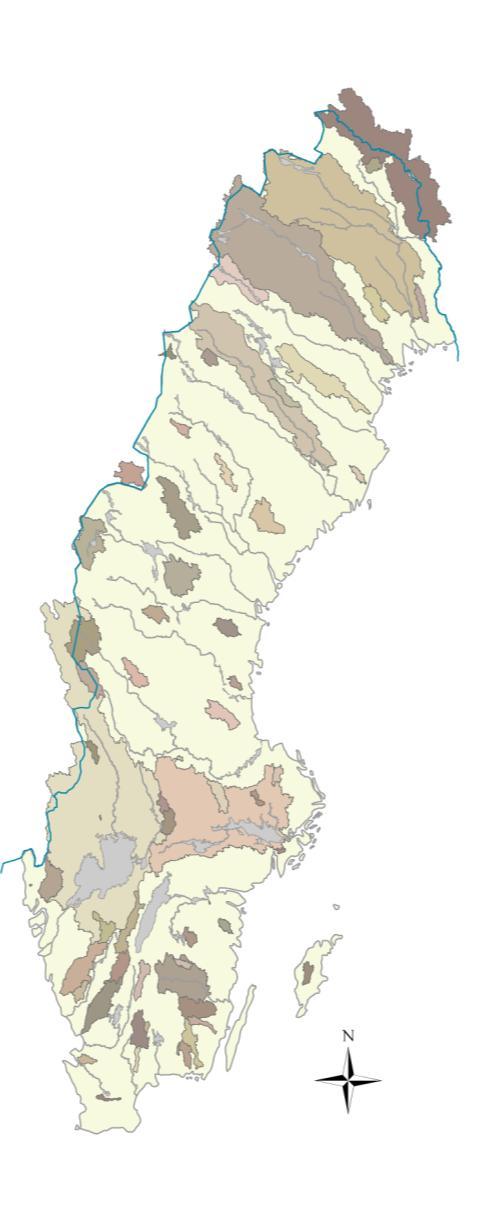

8 A new edition in 27 The main difference is that smaller catchments are covered and that climate change is addressed 8

9 Dimensionerande flöden för dammanläggningar för ett klimat i förändring Scenarier i ett 5-årsperspektiv (Elforskprojekt 27-21) 9

Förändring av 1-årsflödet enligt 9 olika klimatscenarier (jfr 1961-199) RCA3-E5:1-A1B RCA3-E5:3-A1B

10 Förändring av 1-årsflödet enligt 9 olika klimatscenarier (jfr ) RCA3-E5:1-A1B RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B

11 Medianförändring av 1-årsflödet enligt 9 olika klimatscenarier (jfr ) Förändring 11

12 Medianförändring av 3-årssnötäcket enligt 9 olika klimatscenarier (jfr ) Förändring 12

13 Principen för beräkning av klass I flöden 13

14 Seitevare (cm) RCA3-E5:1-A1B (cm) RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) Mar Apr Maj Jun Jul Aug Tidpunkt för dim W 14

15 Umeälven - Pengfors (cm) RCA3-E5:1-A1B (cm) 1 5 RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) Mar Apr Maj Jun Jul Aug Tidpunkt för dim W 15

16 Torpshammar (cm) RCA3-E5:1-A1B (cm) 1 5 RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) Mar Apr Maj Jun Jul Aug Tidpunkt för dim W 16

17 Trängslet Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) (cm) (cm) RCA3-E5:1-A1B RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Mar Apr Maj Jun Jul Aug Tidpunkt för dim W 17

18 Torsebro (cm) RCA3-E5:1-A1B RCA3-E5:3-A1B KNMI-E5:3-A1B (cm) 1 MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) Mar Apr Maj Jun Jul Aug Tidpunkt för dim Q 18

19 Osäkerheter vid beräkning enligt flödesdimensioneringsklass I (Elforskprojekt) Utreda vilka skillnader som uppstår vid beräkningar av Klass I flöden som genomförs med olika databaser, olika tidsperioder och olika modellversioner. Effekterna av följande skall studeras: Stationsdata respektive areella indata Olika tidsperioder för beräkning av det dimensionerande snötäcket Olika beräkningsperioder för dimensioneringsberäkningen Olika HBV versioner Olika modellkalibreringar Projektet genomförs under hösten 29 och 21 19

20 Principskiss för resultatredovisning Dimensionerande vattenstånd Huvudberäkning Osäkerhet tillförd från: Indata, Kalibrering, Snöperiod, Dimensioneringsperiod, Totalt och från Klimataspekten 2

21 Och nu kommer vindkraften 21

Kommittén för dimensionerande flöden i ett framtida klimat Sten Bergström, SMHI Gun Åhrling Rundström, Svensk Energi Maria Bartsch*, SvK Claes-Olof Brandesten*, Vattenfall Jan Liif, Statkraft

22 Kommittén för dimensionerande flöden i ett framtida klimat Sten Bergström, SMHI Gun Åhrling Rundström, Svensk Energi Maria Bartsch*, SvK Claes-Olof Brandesten*, Vattenfall Jan Liif, Statkraft Björn Norell*, VRF Agne Lärke*, Fortum Olle Mill*, SvK Sigrid Eliasson*, E.ON Lars-Åke Lindahl*, SveMin Gunnar Sjödin, VRF Johan Andréasson, SMHI * Ingår i styrgrupp för forskningsprojekten

23 Några delmål för kommitténs arbete Ta fram en vägledning för hur klimatförändring bör beaktas vid flödesdimensionering Kartlägga sårbarheten hos dammar med avseende på klimatförändring Följa upp hur hållbara riktlinjerna för bestämning av dimensionerande flöden är i ett förändrat klimat Om behov identifieras svara för att revideringar i riktlinjerna kommer till stånd 23

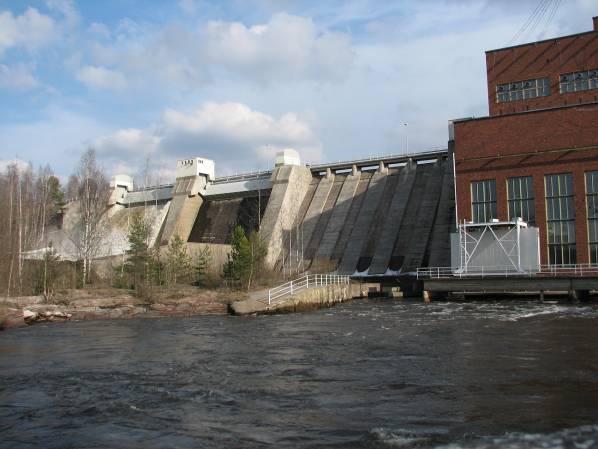

24 The Nordic Baltic project on Climate and Energy systems, CES The Hydropower-Hydrology group A wide range of conditions are covered by the Hydropower-Hydrology group of CES. Photos: Oddur Sigurðsson (Iceland), Sten Bergström (Sweden), Eugenijus Ziemys (Lithuania), Stein Beldring (Norway) and Juha Laukamo (Finland) 24

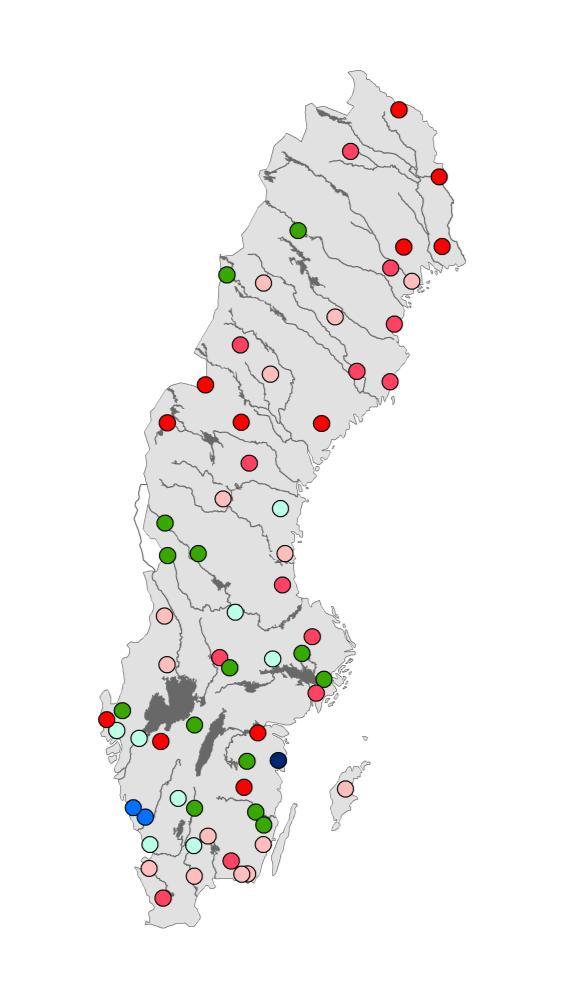

25 Test sites for CES Hydropower-Hydrology Purpose of the study: Hydropower production Design floods 1-year floods Lake regulation 25

26 Nordic and Baltic conference on Future Climate and Renewable Energy Impacts, Risks and Adaptation, Oslo, Norway, 31 May 2 June 21 past and present changes in climate and hydrology. climate and hydrological projections for the near future (22-25). effects of a changing climate and hydrology on renewable energy. risks and opportunities for renewable energy caused by climate change. adaptation strategies. 26

27 Vänerns och Göta älvs problem Vattendom från 1937, baserad på dåtidens kunskap Stort exploateringstryck längs stränderna, vattenkraft, sjöfart, miljö, vattenförsörjning, jordbruk Stor sårbarhet under dagens klimatförhållanden (2/21!) Det krävs en ökning av avbördningskapaciteten Göta älv är skredkänsligt och havet hindrar höga tappningar Problemen förvärras troligen av en global uppvärmning Landhöjningen håller inte jämna steg med havsnivåhöjningen 27

28 Risk för skred i Göta älv Klimatanpassning de senaste rönen 28

29 Vattenstånd i Vänern Vattendom

30 Tappning från Vänern

31 Nytt förslag på reglering efter diskussioner mellan Länsstyrelsen, Sjöfartsverket, SMHI och Vattenfall Principerna från Klimat- och sårbarhetsutredningen, men justerad kurva Förutsätter hydrologiska prognoser från SMHI Ryms inom vattendomen Sattes i drift hösten 28 31

32 Den nya strategin 32

33 Så här påverkas vattenstånden i Vänern 33

34 Så här påverkas tappningen i Göta älv 34

35 Ny tappningsstrategi för Vänern, löser det problemet? Nej, men det ger ökade marginaler De genomsnittliga nivåerna sänks De lägsta nivåerna blir i stort sett oförändrade De mest extrema tappningarna blir något mindre vanliga 35

36 Konsekvenser Sjöfarten klarar detta Jordbruket gynnas Miljökonsekvenserna kräver bevakning Vattenfall förlorar en del produktion Det innebär inte att det blir fritt fram för strandnära exploatering! 36

37 Vänerns vattenstånd 29 37

38 Vänern (cm) RCA3-E5:1-A1B (cm) RCA3-E5:3-A1B KNMI-E5:3-A1B MPI-E5:3-A1B C4I-H:Q16-A1B HC-H:Q-A1B C4I-E5-A2 CNRM-Ar-A1B METNO-BCM-A1B Sekvensvolym Sekvenstopp Dim snö Medeltillrinning Max tillrinning Dim W (cm) Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec Tidpunkt för dim W 38

39 Är detta Sveriges klimat år 21? Regionally downscaled scenarios for vs A1B emission scenario and 6 global models. Temperaturändring Nederbördsändring

40 Future production potential in Swedish rivers
