Lathund för ALGE eltid och målkamera

Transkript

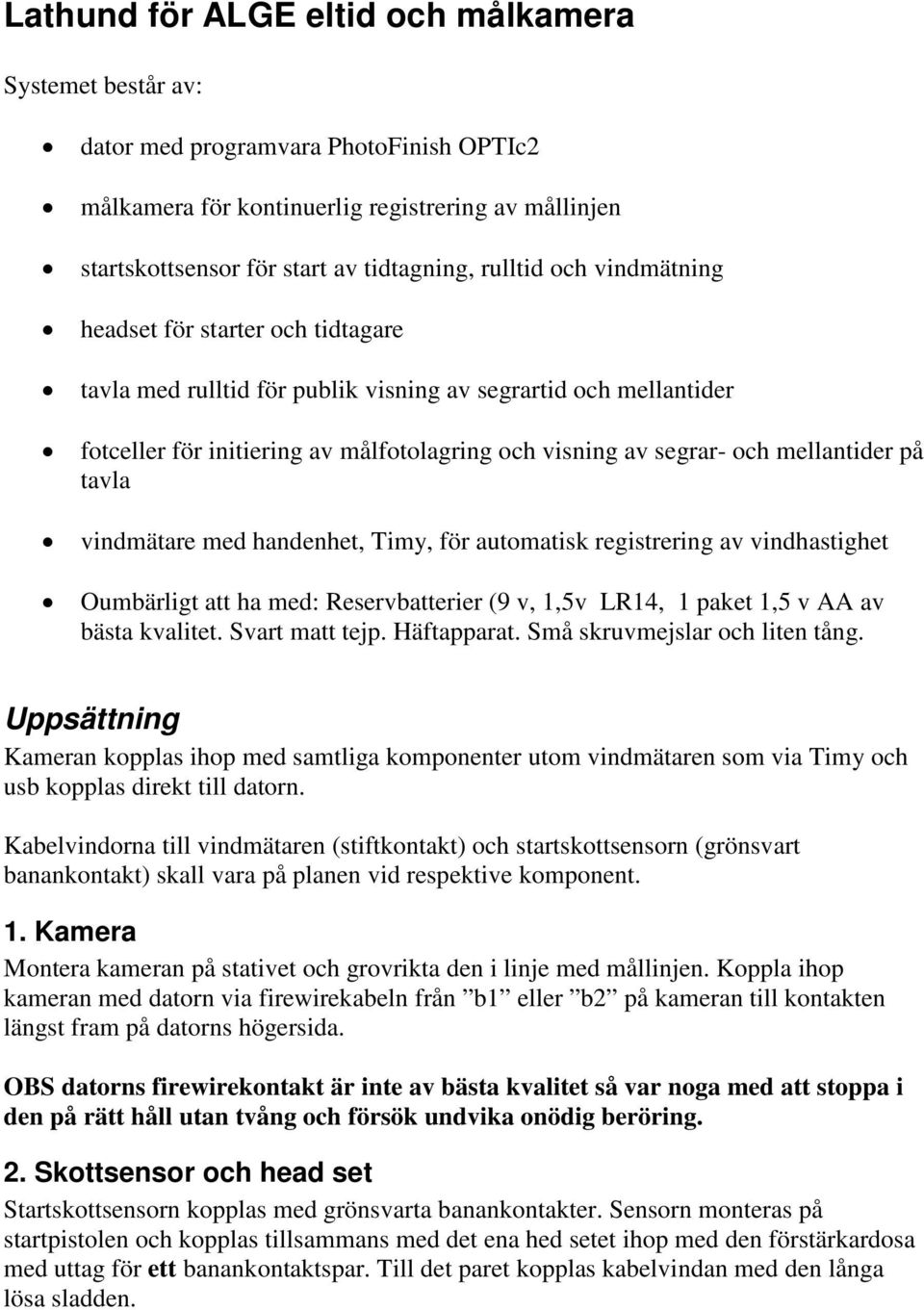

1 Lathund för ALGE eltid och målkamera Systemet består av: dator med programvara PhotoFinish OPTIc2 målkamera för kontinuerlig registrering av mållinjen startskottsensor för start av tidtagning, rulltid och vindmätning headset för starter och tidtagare tavla med rulltid för publik visning av segrartid och mellantider fotceller för initiering av målfotolagring och visning av segrar- och mellantider på tavla vindmätare med handenhet, Timy, för automatisk registrering av vindhastighet Oumbärligt att ha med: Reservbatterier (9 v, 1,5v LR14, 1 paket 1,5 v AA av bästa kvalitet. Svart matt tejp. Häftapparat. Små skruvmejslar och liten tång. Uppsättning Kameran kopplas ihop med samtliga komponenter utom vindmätaren som via Timy och usb kopplas direkt till datorn. Kabelvindorna till vindmätaren (stiftkontakt) och startskottsensorn (grönsvart banankontakt) skall vara på planen vid respektive komponent. 1. Kamera Montera kameran på stativet och grovrikta den i linje med mållinjen. Koppla ihop kameran med datorn via firewirekabeln från b1 eller b2 på kameran till kontakten längst fram på datorns högersida. OBS datorns firewirekontakt är inte av bästa kvalitet så var noga med att stoppa i den på rätt håll utan tvång och försök undvika onödig beröring. 2. Skottsensor och head set Startskottsensorn kopplas med grönsvarta banankontakter. Sensorn monteras på startpistolen och kopplas tillsammans med det ena hed setet ihop med den förstärkardosa med uttag för ett banankontaktspar. Till det paret kopplas kabelvindan med den långa lösa sladden.

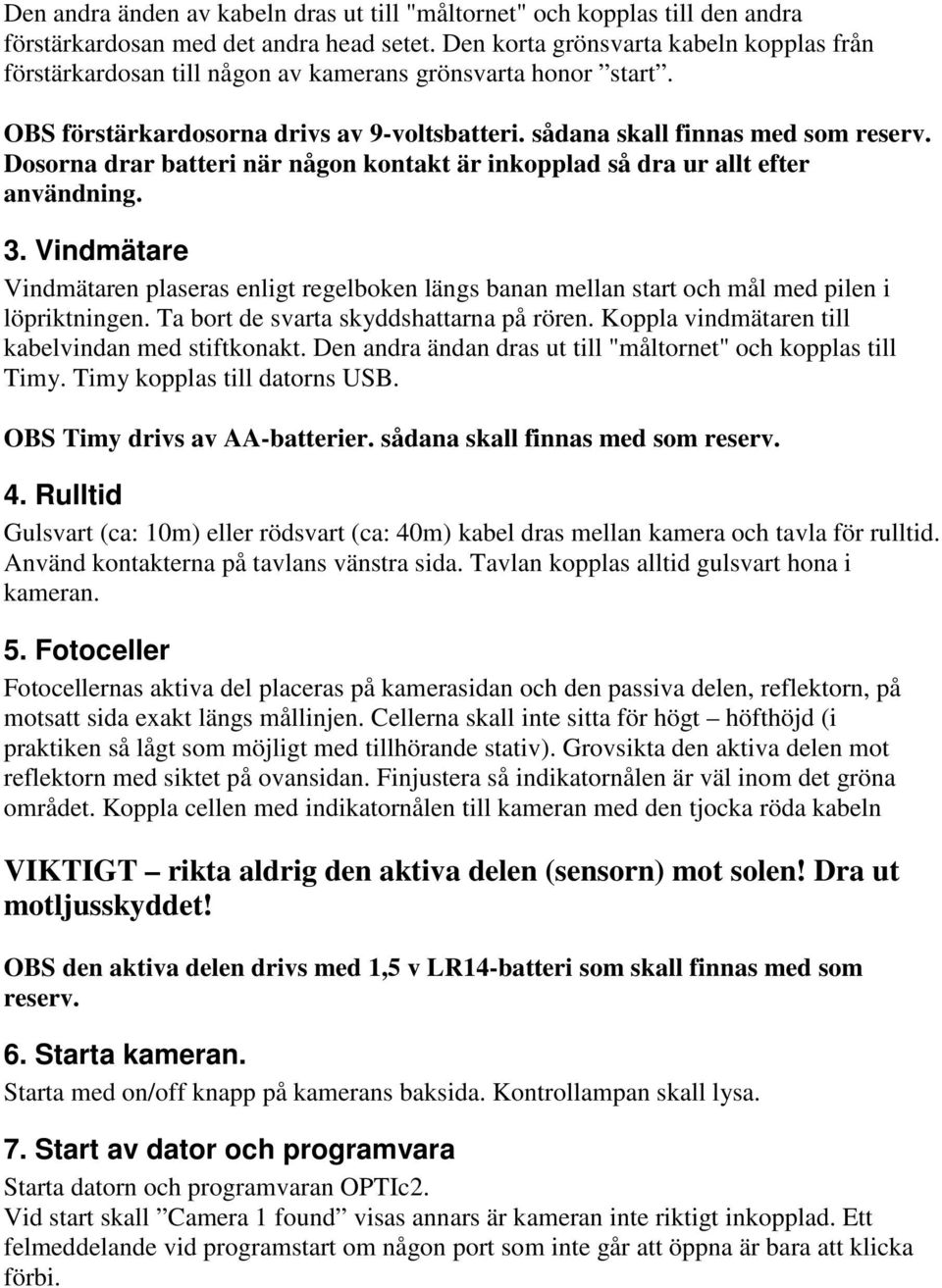

2 Den andra änden av kabeln dras ut till "måltornet" och kopplas till den andra förstärkardosan med det andra head setet. Den korta grönsvarta kabeln kopplas från förstärkardosan till någon av kamerans grönsvarta honor start. OBS förstärkardosorna drivs av 9-voltsbatteri. sådana skall finnas med som reserv. Dosorna drar batteri när någon kontakt är inkopplad så dra ur allt efter användning. 3. Vindmätare Vindmätaren plaseras enligt regelboken längs banan mellan start och mål med pilen i löpriktningen. Ta bort de svarta skyddshattarna på rören. Koppla vindmätaren till kabelvindan med stiftkonakt. Den andra ändan dras ut till "måltornet" och kopplas till Timy. Timy kopplas till datorns USB. OBS Timy drivs av AA-batterier. sådana skall finnas med som reserv. 4. Rulltid Gulsvart (ca: 10m) eller rödsvart (ca: 40m) kabel dras mellan kamera och tavla för rulltid. Använd kontakterna på tavlans vänstra sida. Tavlan kopplas alltid gulsvart hona i kameran. 5. Fotoceller Fotocellernas aktiva del placeras på kamerasidan och den passiva delen, reflektorn, på motsatt sida exakt längs mållinjen. Cellerna skall inte sitta för högt höfthöjd (i praktiken så lågt som möjligt med tillhörande stativ). Grovsikta den aktiva delen mot reflektorn med siktet på ovansidan. Finjustera så indikatornålen är väl inom det gröna området. Koppla cellen med indikatornålen till kameran med den tjocka röda kabeln VIKTIGT rikta aldrig den aktiva delen (sensorn) mot solen! Dra ut motljusskyddet! OBS den aktiva delen drivs med 1,5 v LR14-batteri som skall finnas med som reserv. 6. Starta kameran. Starta med on/off knapp på kamerans baksida. Kontrollampan skall lysa. 7. Start av dator och programvara Starta datorn och programvaran OPTIc2. Vid start skall Camera 1 found visas annars är kameran inte riktigt inkopplad. Ett felmeddelande vid programstart om någon port som inte går att öppna är bara att klicka förbi.

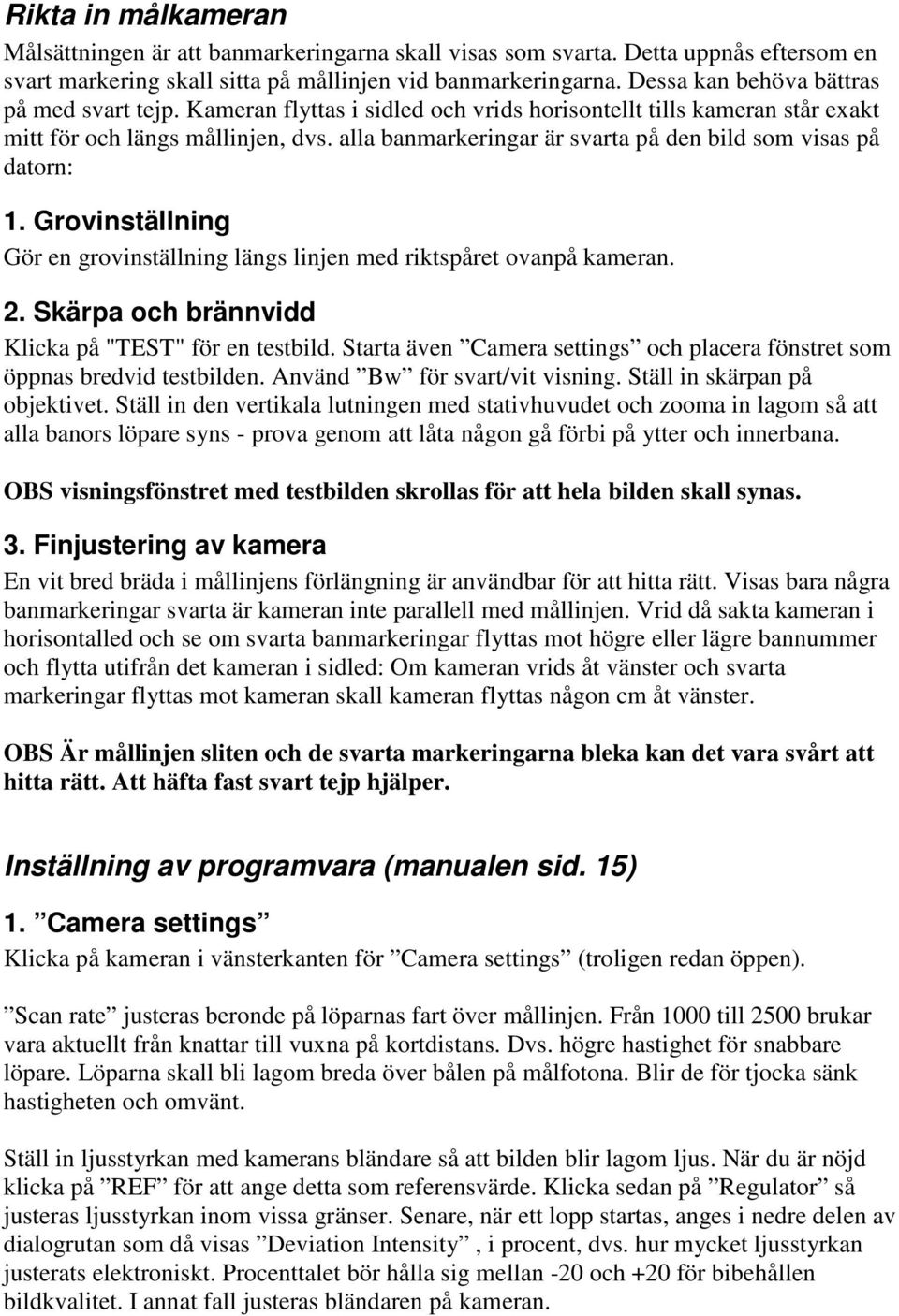

3 Rikta in målkameran Målsättningen är att banmarkeringarna skall visas som svarta. Detta uppnås eftersom en svart markering skall sitta på mållinjen vid banmarkeringarna. Dessa kan behöva bättras på med svart tejp. Kameran flyttas i sidled och vrids horisontellt tills kameran står exakt mitt för och längs mållinjen, dvs. alla banmarkeringar är svarta på den bild som visas på datorn: 1. Grovinställning Gör en grovinställning längs linjen med riktspåret ovanpå kameran. 2. Skärpa och brännvidd Klicka på "TEST" för en testbild. Starta även Camera settings och placera fönstret som öppnas bredvid testbilden. Använd Bw för svart/vit visning. Ställ in skärpan på objektivet. Ställ in den vertikala lutningen med stativhuvudet och zooma in lagom så att alla banors löpare syns - prova genom att låta någon gå förbi på ytter och innerbana. OBS visningsfönstret med testbilden skrollas för att hela bilden skall synas. 3. Finjustering av kamera En vit bred bräda i mållinjens förlängning är användbar för att hitta rätt. Visas bara några banmarkeringar svarta är kameran inte parallell med mållinjen. Vrid då sakta kameran i horisontalled och se om svarta banmarkeringar flyttas mot högre eller lägre bannummer och flytta utifrån det kameran i sidled: Om kameran vrids åt vänster och svarta markeringar flyttas mot kameran skall kameran flyttas någon cm åt vänster. OBS Är mållinjen sliten och de svarta markeringarna bleka kan det vara svårt att hitta rätt. Att häfta fast svart tejp hjälper. Inställning av programvara (manualen sid. 15) 1. Camera settings Klicka på kameran i vänsterkanten för Camera settings (troligen redan öppen). Scan rate justeras beronde på löparnas fart över mållinjen. Från 1000 till 2500 brukar vara aktuellt från knattar till vuxna på kortdistans. Dvs. högre hastighet för snabbare löpare. Löparna skall bli lagom breda över bålen på målfotona. Blir de för tjocka sänk hastigheten och omvänt. Ställ in ljusstyrkan med kamerans bländare så att bilden blir lagom ljus. När du är nöjd klicka på REF för att ange detta som referensvärde. Klicka sedan på Regulator så justeras ljusstyrkan inom vissa gränser. Senare, när ett lopp startas, anges i nedre delen av dialogrutan som då visas Deviation Intensity, i procent, dvs. hur mycket ljusstyrkan justerats elektroniskt. Procenttalet bör hålla sig mellan -20 och +20 för bibehållen bildkvalitet. I annat fall justeras bländaren på kameran.

4 Markera om löparna kommer från höger eller vänster. Lines before och Lines after anger hur många bilder som lagras före och efter fotocellen bryts, dvs. hur bred bilden blir så att hela löparen kommer med. Bra värden verkar vara 150 resp I övrigt angående Camera settings hänvisas till manualen sid Välj sport Välj sport i System/Type of sport Välj Athletic with ALGE Anenometer om vindmätaren är inkopplad, annars without. Vid start av varje nytt lopp får man då ange hur långt det är vilket i sin tur styr hur länge vinden mäts enligt gällande regler. 3. Markering av banor Markera banorna i programmet så att rätt tid senare hamnar på rätt bana i resultattabellen. Klicka på work/lane setting. Följ instruktionerna, dvs. klicka på den banmarkering som anges så registreras denna. Efter detta får skärpa och framförallt zoom inte rubbas utan att inställningen görs om. Kör ett lopp (Manual sid. 26) Klicka på Start race och ange distans. Namnge loppet med tävling klass distans heat (t.ex sk P15 80h H1 för Skarakampen pojkar 15 år 80m häck heat 1). 1. Lopp kortare än banans längd (<400 m) Recording skall vara activated så att bild lagras när fotocellerna passeras. Impulsgivare för start (pistol) och mål (fotocell) skall vara på och vara grönmarkerade i programmet. Är markeringen röd kan någon kontakt vara ur eller fotocellerna behöva riktas in. Man kan alltså kontrollera detta här. 2. Lopp i banans längd och längre (400 m eller längre) Recording skall vara deactivated så att bild inte lagras när fotocellerna passeras under loppets gång. Istället visas mellantid några sekunder. Impulsgivare för start (pistol) och mål (fotocell) skall vara på och vara grönmarkerade. Är markeringen röd kan någon kontakt vara ur eller fotocellerna behöva riktas in. Man kan alltså kontrollera detta här. Glöm inte att aktivera Recording när någon skall gå i mål. Koncentration och bra kontakt med måldomaren krävs när det är många löpare och varvningar sker. Hällre

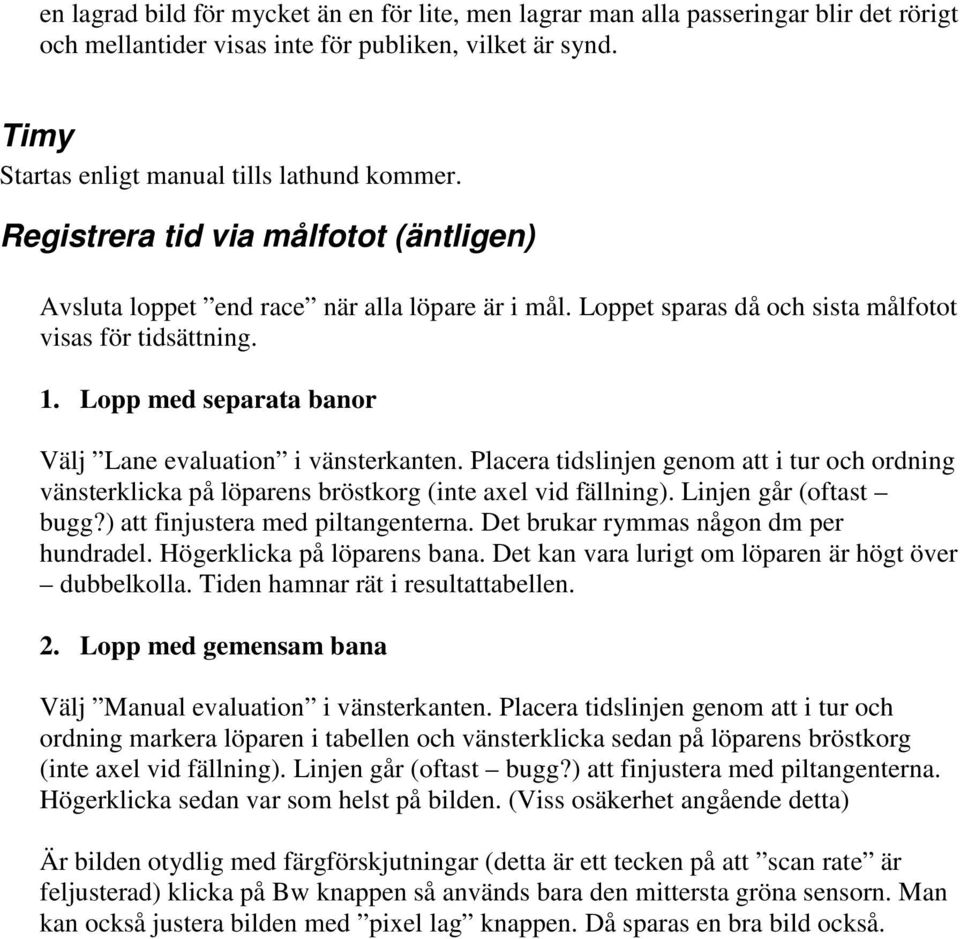

5 en lagrad bild för mycket än en för lite, men lagrar man alla passeringar blir det rörigt och mellantider visas inte för publiken, vilket är synd. Timy Startas enligt manual tills lathund kommer. Registrera tid via målfotot (äntligen) Avsluta loppet end race när alla löpare är i mål. Loppet sparas då och sista målfotot visas för tidsättning. 1. Lopp med separata banor Välj Lane evaluation i vänsterkanten. Placera tidslinjen genom att i tur och ordning vänsterklicka på löparens bröstkorg (inte axel vid fällning). Linjen går (oftast bugg?) att finjustera med piltangenterna. Det brukar rymmas någon dm per hundradel. Högerklicka på löparens bana. Det kan vara lurigt om löparen är högt över dubbelkolla. Tiden hamnar rät i resultattabellen. 2. Lopp med gemensam bana Välj Manual evaluation i vänsterkanten. Placera tidslinjen genom att i tur och ordning markera löparen i tabellen och vänsterklicka sedan på löparens bröstkorg (inte axel vid fällning). Linjen går (oftast bugg?) att finjustera med piltangenterna. Högerklicka sedan var som helst på bilden. (Viss osäkerhet angående detta) Är bilden otydlig med färgförskjutningar (detta är ett tecken på att scan rate är feljusterad) klicka på Bw knappen så används bara den mittersta gröna sensorn. Man kan också justera bilden med pixel lag knappen. Då sparas en bra bild också.
