1 Slagklippare med sidoförskjutning TB 10 - TB 100 SELECT - TBE 10 TBES 10 - TBE TBES RSM SPRING-LONGER - PRO be strong, be KUHN

2 2

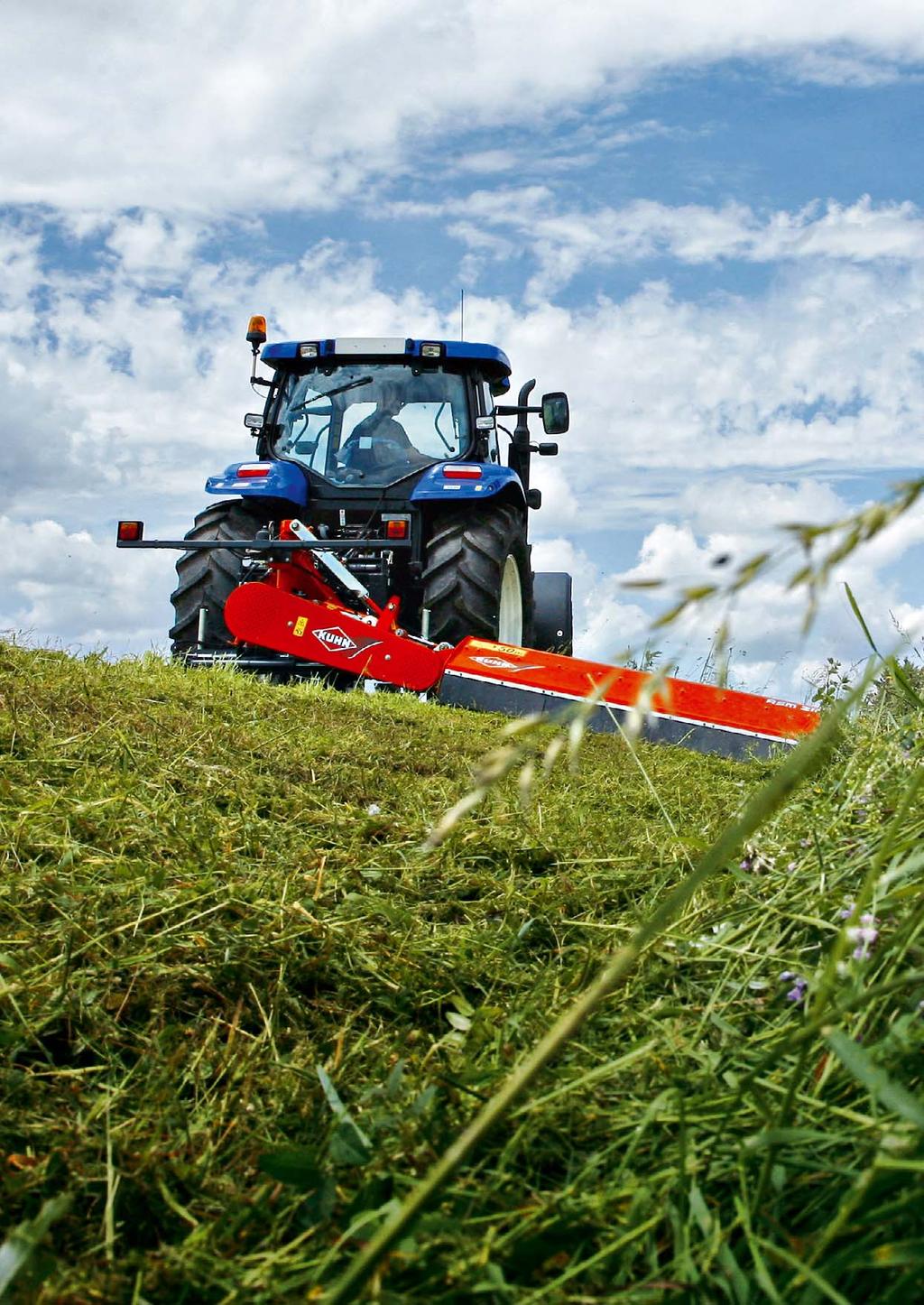

3 TB 10 TB 100 SELECT TBE 10 TBES 10 TBE 102 TBES 102 RSM SPRING-LONGER PRO ETT KOMPLETT UTBUD FÖR VÄGRENAR OCH FÄLTKANTER KUHN har under många år utvecklat ett komplett sortiment av maskiner för landskapsvård (slagklippare, armklippare, vägkantsklippare, häckklippare) för att hjälpa dig att ta hand om ditt landskap! ANLEDNINGAR TILL ATT VÄLJA EN SLAGKLIPPARE FRÅN KUHN: - Modeller för alla användningsområden från den egna gården till maskinstationer och entreprenad. - Ett arbetsresultat av hög kvalitet under de fl esta förhållandena. - Mångsidiga maskiner tack vare deras rörelseområde (sidoförskjutning, frontoch bakmonterade modeller, arbetsvinklar etc.). - Med ett modellprogram med arbetsbredder på mellan 1,53 och 2,50 m, så fi nns det garanterat en maskin som passar dina behov. - Klippredskap med högsta kapacitet. - Människorna och servicen runt de maskiner som tillverkas på KUHN-koncernens fabriker varje år. Innehåll Varför ska man rensa vägrenar och diken? sid 4 Presentation av TB/TBE/TBES-serien sid 6 TB 10-serien/TB 100 Select-serien sid 8-9 TBE 10-serien/TBES 110-serien sid TBE 102-serien sid 12 TBES 102-serien sid 14 RSM sid 16 SPRING-LONGER sid 18 PRO sid 20 Tekniska specifi kationer sid 22 En del modeller är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 3

4 VARFÖR SKA MAN RENSA VÄGRENAR, DIKEN OCH SLÄ NTER? Blommor i kanten längs med vägar, gångbanor och fält är en trevlig syn, men bidrar också till biologisk mångfald då de är hem för många växt- och djurarter, så länge de är välhållna. Målet bör vara att hitta den bästa kompromissen mellan nödvändigt växtskydd, underhållsoch säkerhetsåtgärder genom regelbunden gräsklippning samt allmänhetens förväntningar på ett attraktivt landskap och miljöskyddsfrågor. 4

5 Ur LANTBRUKARENS synvinkel UNDVIK OGRÄS Många ogräsarter sprider sig från kanten till fältet och över hela området om de inte bekämpas. Om fältkanterna klipps vid rätt tillfälle före sådd kan man effektivt minimera losta och annat ogräs i det skördade materialet. Detta är desto viktigare eftersom ogräsfrön i skörden innebär kvalitetsavdrag. Denna försiktighetsåtgärd blir ännu viktigare med tanke på att ogräs också kan bära på virus och svampar som kan föras över via bladlöss till den kommande skörden. SÄKERSTÄLL ENKEL FÄLTÅTKOMST Högt gräs och höga växter i fältkanten försämrar tillgängligheten, vilket innebär att man innan man kör in på fältet med tröskan, behöver putsa nedfarten till fältet. På så sätt säkerställs att ömtåliga tröskdelar inte skadas av stenar eller grenar under skörd eftersom de upptäcks tidigare. Ur KOMMUNENS synvinkel HÄCKBESKÄRNING Att beskära häckar betyder inte att man förstör dem utan att man underhåller och begränsar dem till de områden där de uppfyller sin skyddande funktion. Häckar som långsamt växer in över fältet eller för nära vägkanten är inte bra för någon. FÖRAREN HAR GOD SIKT Under vår och sommar kan varje bilförare antagligen ange en eller fl era kurvor eller korsningar där han/hon inte har full uppsikt över hela trafi ksituationen, på grund av högt gräs och höga växter som skymmer sikten. Så snart vägtrafi kanternas sikt försämras ansvarar lokala myndigheter för att säkerställa trafi ksäkerheten och klippa vägrenar. En del maskiner är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 5

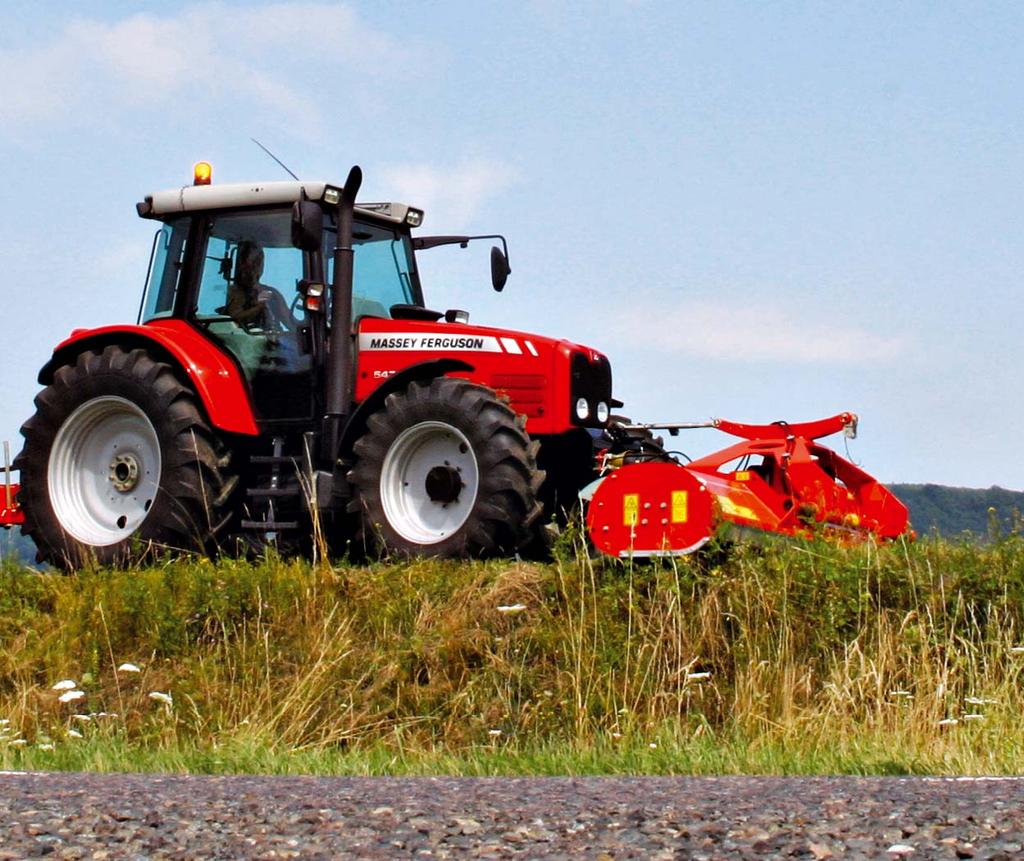

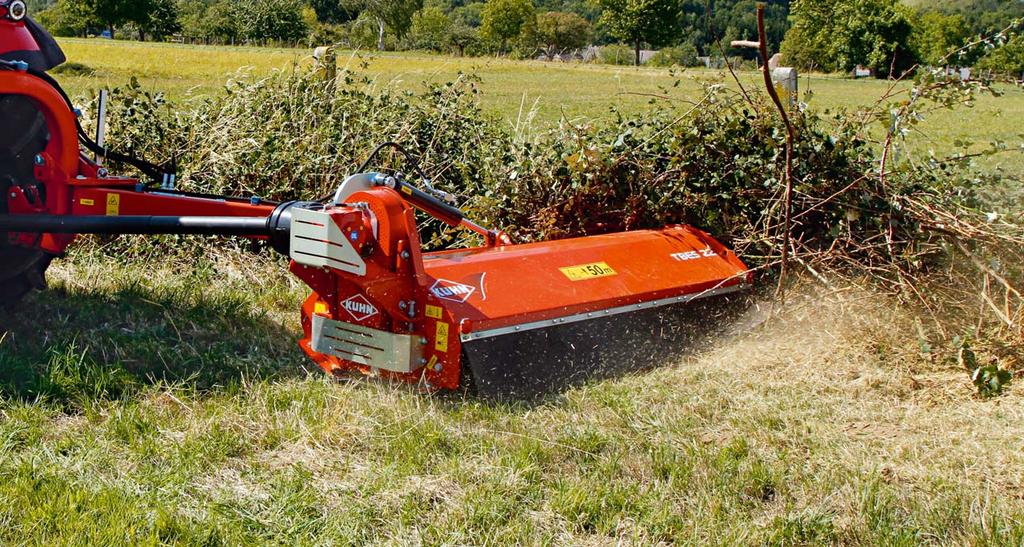

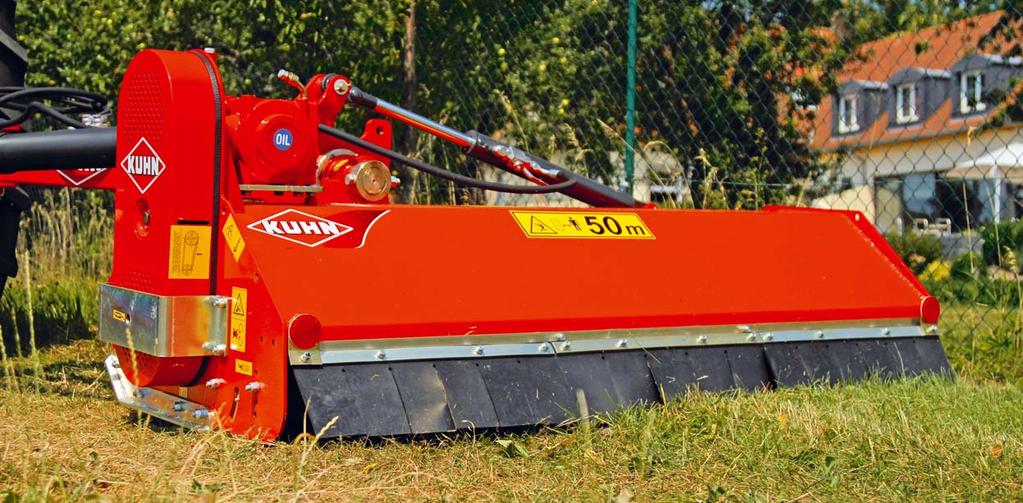

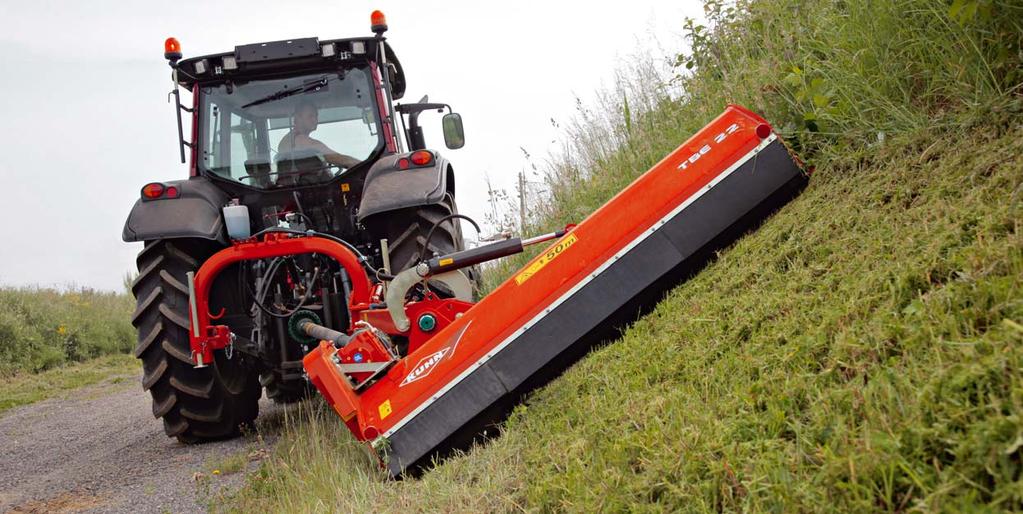

6 TB TBE TBES SLAGKLIPPARE MED SIDOFÖRSKJUTNING FOKUS PÅ MÅNGSIDIGHET Slagklipparna i TB-, TBE- och TBES-serierna är intressanta tack vare deras mångsidighet. En lösning för alla oavsett om det handlar om att bekämpa ogräs vid fältkanterna, underhålla gräsremsor, diken och slänter eller beskära den årliga häcktillväxten. De utför ett pålitligt arbete under en rad olika förhållanden tack vare deras robusta konstruktion och säkerhetsfunktioner för att förhindra skador. Maskinerna är konstruerade för optimalt resultat. 6 BEPRÖVAD HÅLLBARHET Ramen på KUHN s slagklippare är konstruerad för intensiv användning och har enastående tillförlitlighet och hållbarhet. Detaljer: - Infästning 120 x 120 mm och gaffeldrag på TBE- och TBES 102-serierna. - En 80 mm bred parallelogramarm monterad på en axel med en diameter på 40 mm (TBE/TBES 102). - Självsmörjande bussningar i alla ledpunkter. STÖTSKYDD Maskinens ram skyddas av ett Non-Stop påkörningsskydd med fjäderutlösning när man stöter på ett hinder (TBE 102, TBES 102, TB 100 Select). När hindret har passerats återgår maskinen automatiskt till arbetsposition. TB 10- och TBE 10-serierna är försedda med skydd på armarna. Dessutom är alla mekaniska delar som kan utsättas för stötar (kaross, remkåpa, lager etc.) utrustade med skydd i form av en fastskruvad 4 mm tjock skyddsplåt som ger ökat skydd mot stötar och slitage (ej på TB 10).

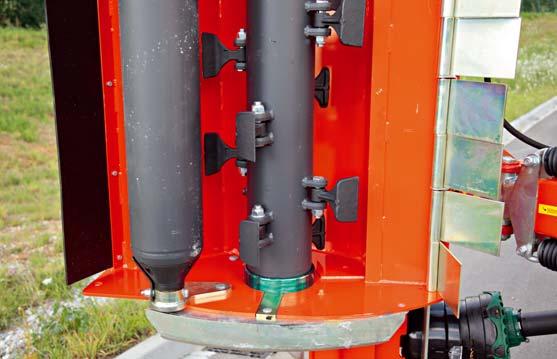

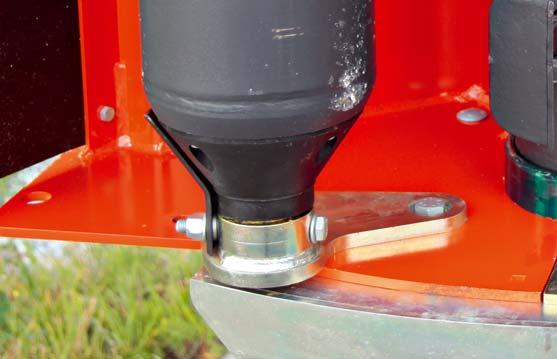

7 KAPACITET I FÖRSTA HAND Tack vare slagklipparens specialkonstruerade hölje kan stora växtmängder krossas i hög hastighet. Det beror på följande egenskaper: - Karossen är utformad för förbättrad sugeffekt och utkast av växtrester. - Rotor på 450 mm med ett varvtal på varv/min (TBE/TBES 102). UTMÄRKT STABILITET De fl esta slagklippare från KUHN är utrustade med en stödvals med borttagbara ändstycken (förutom TB/TBE 10-serierna). Resultat: minskat och enklare underhåll och förbättrad drift. Vid arbete på ojämn mark skyddas karossen av breda medar som kan justeras i höjdled (fasta på TB-modellerna). En del maskiner är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 7

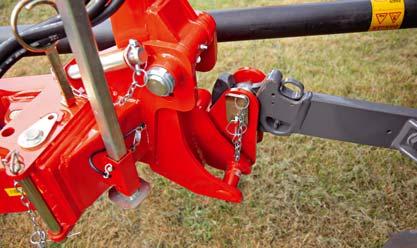

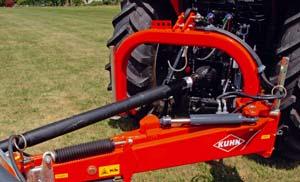

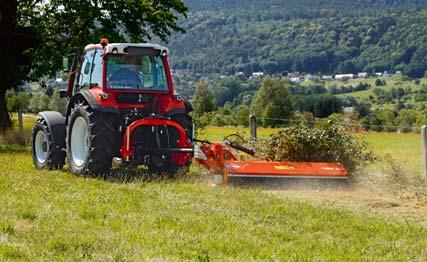

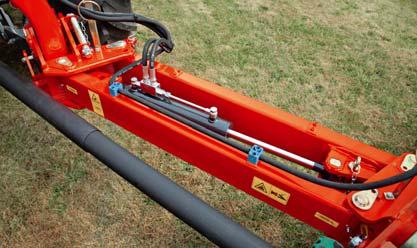

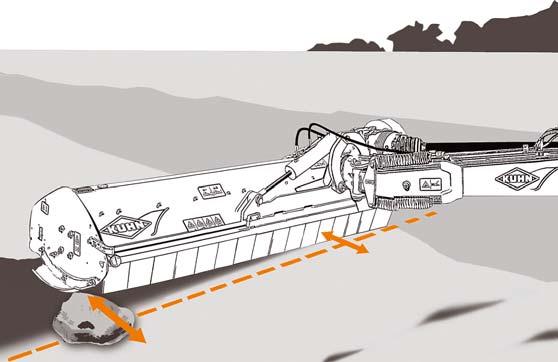

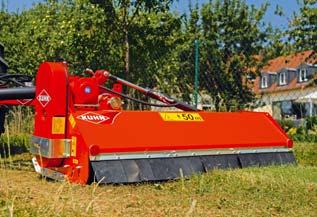

8 TB SERIEN 10 LÄTT. ROBUST. PROFFSIG. TB 10-serien består av två olika modeller med en arbetsbredd på 1,60 respektive 1,80 m. Dessa maskiner är avsedda att hålla rent och fint på gräsytor, i parker och trädgårdar. Samtidigt som de är så lätta att de kan användas med traktorer från 40 hk, är de tillräckligt robusta för mer krävande arbeten inom landskapsvård. MINSKAT UNDERHÅLL OCH KORTARE STILLESTÅNDSTID En robust ram, en kraftfull sidoförskjuten arm, sprintar och bussningar skyddade mot slitage och ett mekaniskt skyddssystem på kopplingen som skyddar mot stötar egenskaper som tillsammans ger maskinen lång livslängd och kortare stilleståndstid. Remkåporna har endast en skruv som behöver lossas för att komma åt remmarna, i enlighet med gällande standarder. 8 PATENTERADE REDSKAP FÖR EN HÅLLBAR ROTOR De patenterade hammarslagorna är gjorda för klippning av gräsytor. Deras speciella utformning förhindrar dessutom skador på rotorn om de oavsiktligt stöter ihop, vilket förhindrar obalans i rotorn. RENA, VÄLSKÖTTA GRÖNOMRÅDEN På TB 10-serien är valsen placerad så nära rotorn som möjligt. På så sätt kastas allt krossat material ut över valsen för snabbare förmultning än om det hade packats ihop. Det synliga resultatet talar för sig själv. Fler viktiga fördelar med denna design:- utmärkt markföljning,- automatisk rengöring av slagorna. A B C D TB 16 TB 18 A 672 mm B mm C mm mm D mm mm E mm mm F -45 G +90 SLAGKLIPPARE SOM ANPASSAR SIG TILL ALLA TYPER AV JOBB TB 10-seriens fl exibilitet i arbetsposition kan ytterligare förstärkas med en sidoförskjutning på 66 cm för att säkerställa ett bra arbetsresultat även mellan hinder som träd eller stolpar.

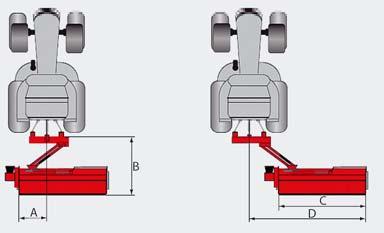

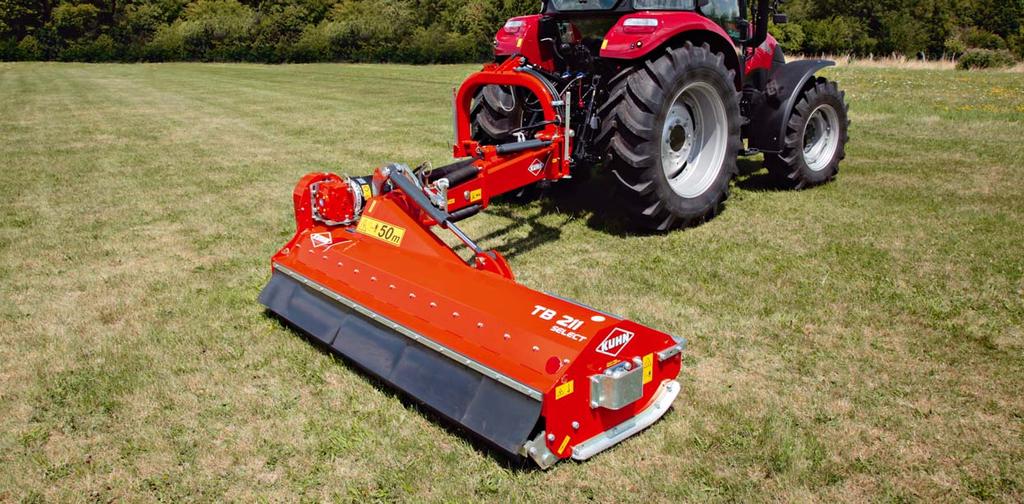

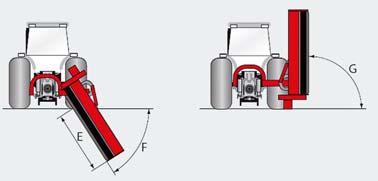

9 TB SERIEN 100 SELECT EN LÖSNING FÖR DAGLIGT UNDERHÅLL Underhållsarbeten på en gård omfattar varierande situationer och förhållanden, men utförs oftast på gräsytor med oregelbundna intervall. TB 100 Select-serien uppfyller dina mångsidiga behov vid rensning av vägrenar, diken och slänter. Slagklipparnas effektbehov är så lågt som hk. G G E F TB 181 TB 211 A 975 mm 975 mm B mm mm C mm mm D mm mm E mm mm F -65 G +90 EN KRAFTFULL, MEN LÄTT MASKIN TB 100 Select-modellerna är konstruerade för att vara i drift mellan 40 och 100 timmar per år och lämpar sig för privata lantbruk:- tillverkade av höghållfasthetsstål med enastående vikt/hållfasthet.- stark infästning på 100 x 100 mm.- fastskruvad skyddsplåt. RENSNING SOM UPPFYLLER FÖRVÄNTNINGARNA På TB 100 Select-modellerna kan du välja mellan hammarslagor (för gräs och betesmark) eller Y-slagor (för buskröjning). Ett motstål är monterat som standard. En rotor på 400 mm och en vals med avtagbara ändstycken ger optimal funktion. NON-STOP PÅKÖRNINGSSKYDD MED FJÄDRAR Ett Non-Stop påkörningsskydd med fjäderutlösning skyddar ramen mot stötar. För att förhindra att fjädrarnas sträckgräns överskrids fi nns ett mekaniskt stopp monterat. En del maskiner är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 9

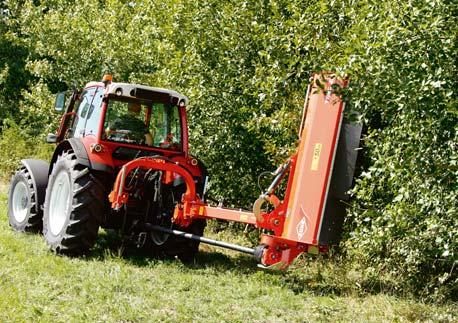

10 TBE SERIEN 10 DEN ULTIMATA UNIVERSALKLIPPAREN Även TBE 10-serien har utformats för gårdar som behöver en mångsidig slagklippare för att underhålla fältkanter, häckar och övriga gräsytor. En sidoförskjutning säkerställer ett perfekt arbete mellan träd. Effektbehovet börjar vid 60 hk. ROBUST OCH HÅLLBAR TBE 16, 19 och 22 är perfekta för 40 till 100 timmars drift per år: - stora sidoförskjutna armar med två dubbelrör på 140 x 60 mm. - fastsvetsad skyddsplåt. - fastskruvade Hardox-medar som standard för att skydda höljet vid vägrenen. MEKANISKT SKYDD Kopplingssystemet är försett med ett särskilt vinklat mekaniskt skyddssystem. Tack vare den tiltade kopplingen fl yttas maskinen bakåt och uppåt samtidigt. Detta möjliggör automatisk återgång så snart hindret är ur vägen. ÖVERTYGANDE RENSNINGSRESULTAT TBE- och TBES 10-serierna har kraftfulla hammarslagor för arbete i växtrester och undervegetation. Det fi nns också universalknivar utformade för buskröjning. Två fastsvetsade motstål, en rotor på 425 mm och en vals placerad mycket nära rotorn är vad som behövs för utmärkt arbetskvalitet. FÖR SPECIELLA ARBETSPOSITIONER En vidvinkelkraftuttagsaxel fi nns som extrautrustning om du ofta arbetar med sidoförskjutning eller i vertikalt läge. 10

11 TBES SERIEN 10 MER SIDOFÖRSKJUTNING FÖR UNDERHÅLL AV FÄLTKANTER OCH DIKEN TBES 10-serien kompletterar KUHN s utbud av mångsidiga slagklippare med en viktig egenskap: den utvändigt monterade växellådan. Lantbrukaren som söker en kraftig sidoförskjutning för att kunna underhålla sina vägrenar och diken kommer att uppskatta kinematiken. Därutöver är modellerna utrustade med samma starka fördelar som även kännetecknar slagklipparna i TBE 10-serien. KINEMATIK SOM STÅR FÖR MÅNGSIDIGHET A B C D TBE 16 TBE 19 TBE 22 TBES 16 TBES 19 TBES 22 A 695 mm 435 mm B mm mm C mm mm mm mm mm mm D mm mm mm mm mm mm E 987 mm mm mm mm mm mm F -65 G +90 E F G Konstruktionen med utvändig transmission gör att TBES 10-serien har en större kapacitet för sidoförskjutning än TBE 10-modellerna. Från till mm mätt från centrum av traktorn är möjligt. Denna egenskap ger följande fördelar: - den kan arbeta rakt bakom traktorn, i förskjuten position eller vinklad för arbeten i diken och på slänter. - det är den perfekta slagklipparen för extrabreda traktorer. - den är intressant för användning tillsammans med frontmonterad klippare. 11

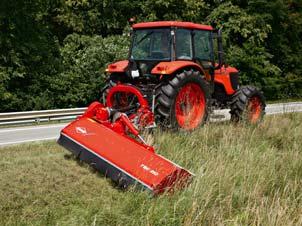

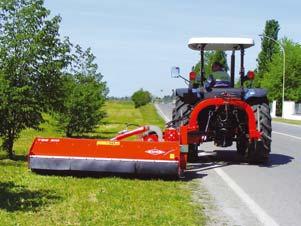

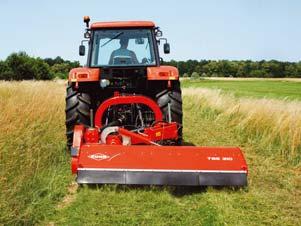

12 TBE SERIEN 102 MÅNGSIDIG OCH ROBUST! TBE-slagklippare har utvecklats till 102-generationen då behoven och arbetsmetoderna inom lantbruk och landskapsvård har förändrats. Lantbrukare och entreprenörer är nöjda med hur de presterar: de är skapade för dem! Dessa robusta slagklippare är konstruerade för högre arbetsbelastning per år och mer intensiv användning tack vare sin kraftfulla konstruktion. Maskinerna finns i arbetsbredder från 1,79 till 2,30 m och lämpar sig för underhåll av fältkanter, vägar, trädor och gräsytor. VILL DU HA MÅNGSIDIGHET? TBE 102-modellerna är tack vare deras kinetik mycket mångsidiga. Maskinen är placerad bakom traktorn, vilket gör den perfekt för vägunderhåll samt underhåll av vägrenar, diken, slänter och häckar med maskinen i vinklad och förskjuten position. Maskinen har en arbetsvinkel från -65 till +90. Detta gör att varken gräs eller buskar i slänter och diken kommer undan. Håll utkik efter TBE 222-modellen med sidoförskjutning åt vänster. 12

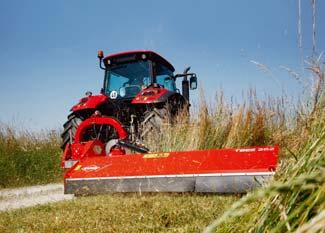

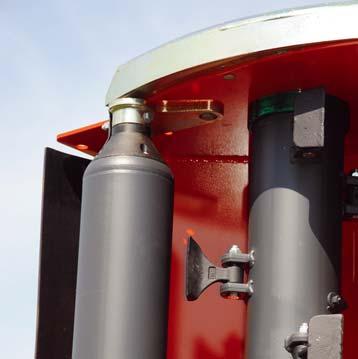

13 KLIPPNING MED HÖG KVALITET Resultatet av klippningen uppfyller proffsens förväntningar. Utöver det breda redskapsutbudet är två motstål fastsvetsade inuti höljet. Valsen på 180 mm med borttagbara ändstycken är placerad så nära rotorn som möjligt för att förhindra packningsrester och möjliggöra snabb förmultning. De krökta sidomedarna gör att TBE 102-modellerna rör sig smidigt över marken. KRAFTFULL PÅ ALLA SÄTT Som övriga KUHN-slagklippare är även TBE 102-serien tillverkad av höghållfasthetsstål. En 4 mm tjock fastsvetsad skyddsplåt, skyddsskenor framtill och en remkåpa ger ytterligare skydd och robusthet. För att förhindra slitage skyddas höljet av en fastskruvad och krökt Hardox-med: perfekt för användning i vägrenar! En del maskiner är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. VÄLJ RÄTT REDSKAP! 1. Kraftfull hammarslaga: för gräs och betesmark 2. Y-slaga: rekommenderad för buskröjning 3. Ledade mellanslagor: för krävande arbete på gräsytor, konstruerade för landskapsvårdsspecialister G B A C D E F TBE 192 TBE 222 TBE 242 A 764 mm 827 mm B Alle produktene leveres ikke i alle land. Rådfør deg med din lokale forhandler om hva som kan leveres. C mm mm mm D mm mm mm E mm mm mm F -65 G

14 TBES SERIEN 102 ROBUST MED MAXIMAL FÖRSKJUTNING Den nya TBES 102-serien är lika mångsidig och har jämförbar prestanda med TBE 102-modeller, men har en större arbetsbredd. Tre modeller i arbetsbredderna 2,14, 2,30 och 2,50 m, rekommenderade för traktorer från 90 till 180 hk. Tack vare sin unika konstruktion kan de användas med bredare traktorer. Du får samma funktioner och utbud av slagor som för TBE 102-serien. 14

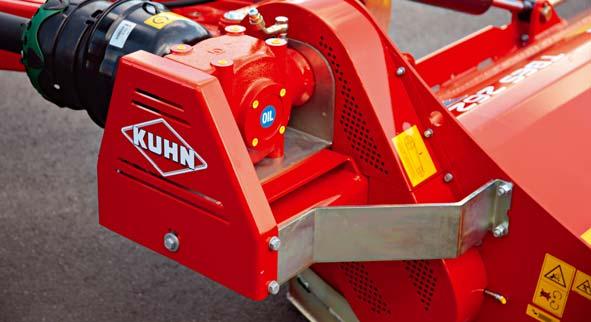

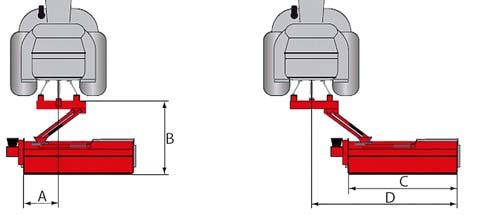

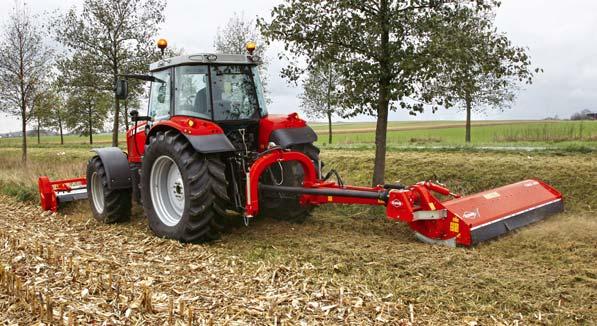

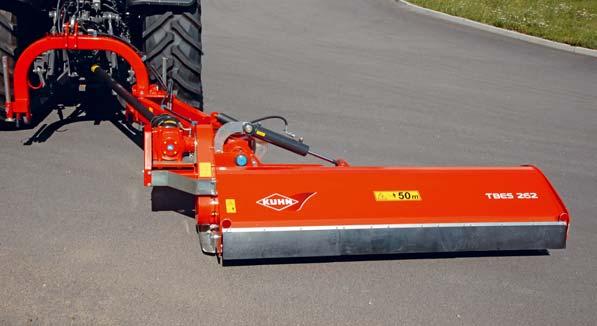

15 ÄNNU STÖRRE FÖRSKJUTNING Konstruktionen med utvändig transmission gör att TBE har stor kapacitet för sidoförskjutning. Den egenskapen ger följande fördelar: - TBES är den perfekta maskinen för breda traktorer på 2,30 m eller större. - Lämplig att kombinera med frontmonterad slagklippare B A C D E F TBES 222 TBES 242 TBES 262 A 545 mm B mm C mm mm mm D mm mm mm E mm mm mm F -65 G +90 G En del maskiner är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 15

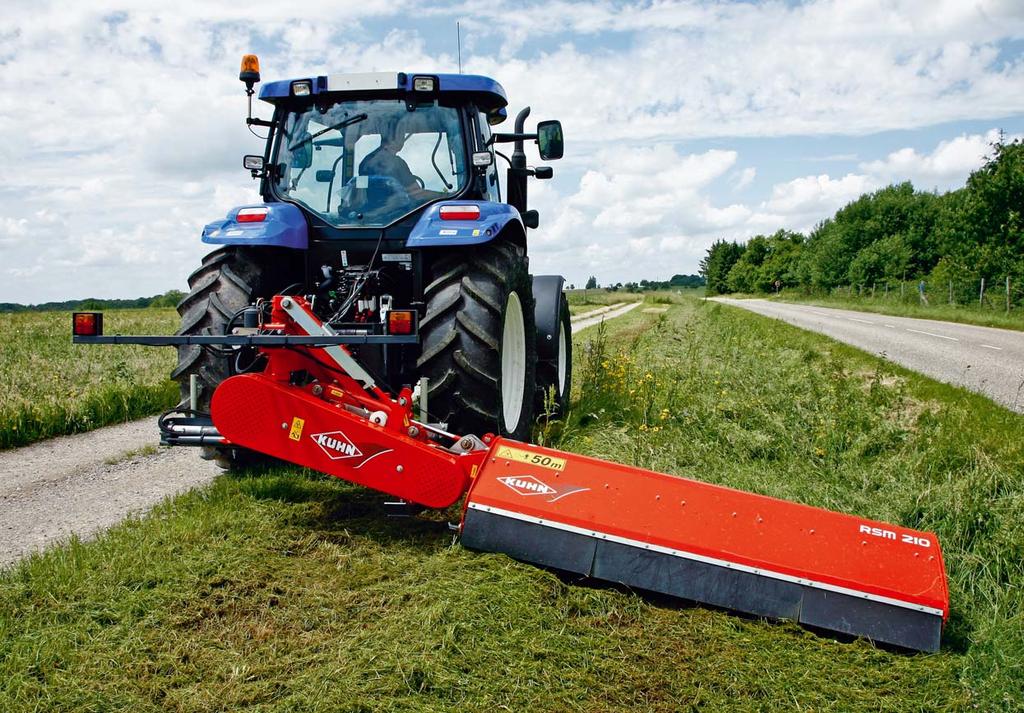

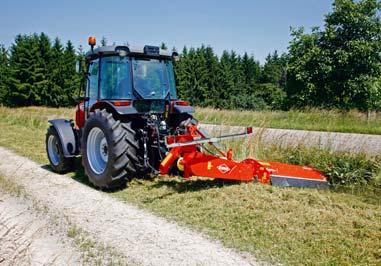

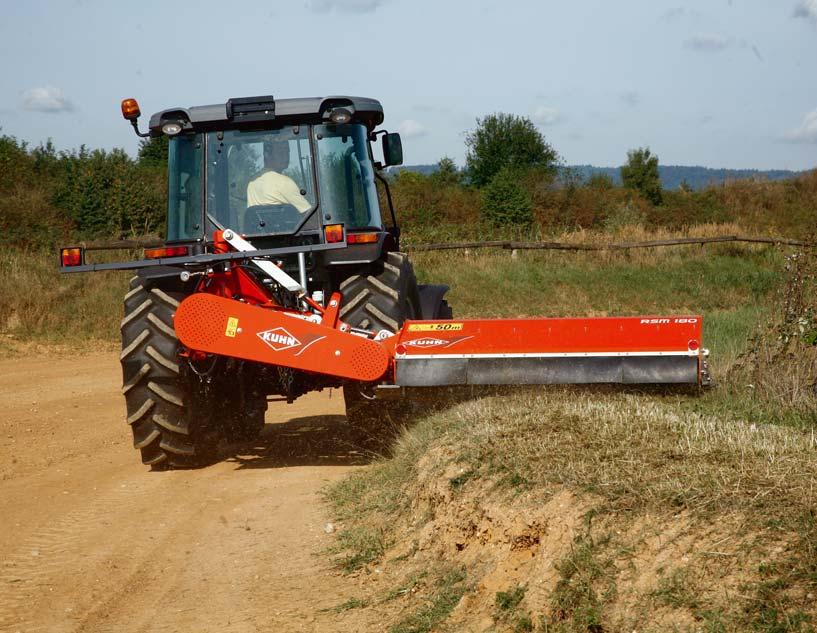

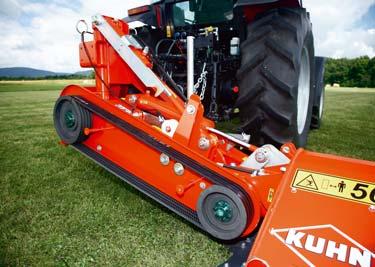

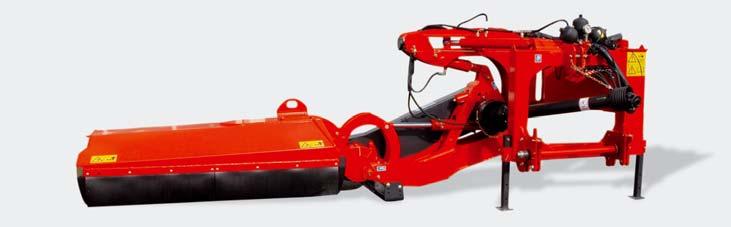

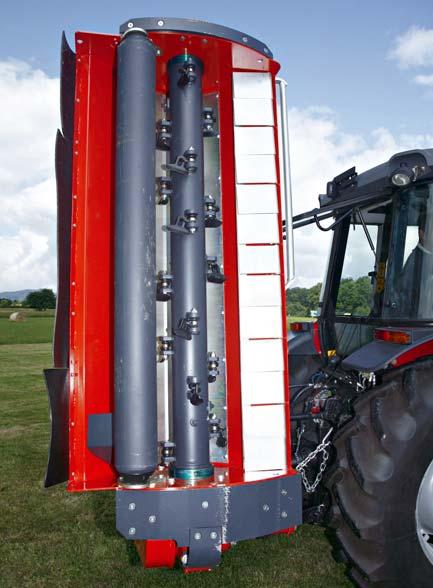

16 RSM ENKELHET I EN KOMPAKT MASKIN! Arbetskvalitet och kompakthet är två huvudegenskaper hos denna serie med vägkantsklippare. RSM-modellerna är lämpliga för traktorer från 65 hk och passar för en rad olika förhållanden från 50 till 300 driftstimmar per år. Maskinens rörelser anpassas efter marken för att uppfylla dina behov. Modellerna i RSM-serien har konstruerats för att tillgodose de lokala myndigheternas behov vad gäller gräsklippning. VERTIKAL LYFT FÖR MÅNGSIDIGHET Denna funktion kompenserar automatiskt för ojämnt underlag som komplement till klippaggregatets infällningscylinder. Modellerna i RSM-serien kan därför klippa på en högre nivå än vägen. Funktionen med vertikal lyft underlättar vid klippning av grunda diken samtidigt som optimalt körläge bibehålls. 1 2 OPTIMERAT KLIPP-AGGREGAT Karossen hos RSM-modellerna är konstruerad för maximal effekt. Höljet är förstärkt med en fastskruvad skyddsplåt med Hardoxstålmedar. En vals med en diameter på 160 mm med borttagbara ändstycken reglerar klipphöjden. STABILT DRIVSYSTEM Drivsystemet består av fyra automatiskt spända kilremmar med hög kapacitet. VÄLJ LÄMPLIGT REDSKAP! Rotorn kan utrustas med två typer av redskap: 1. Ledade mellanslagor: specialredskap för intensivt arbete på gräsytor. 2. Ledade hammarslagor för klippning under krävande förhållanden (ojämn, stenig mark etc.). 16

17 REDSKAP MED HYDRAULISK FÖRSKJUTNING RSM kan utrustas med en ram med inbyggd horisontell förskjutning. Detta koncept begränsar belastningen på ramen vid sidoförskjutning. Med en förskjutning på 580 mm kan hinder snabbt och enkelt undvikas. En del modeller är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. DU KAN LITA PÅ EN MASKIN FRÅN KUHN! Konstruktionen av chassit motsvarar KUHN s konstruktionsegenskaper: vid kollision med ett hinder skyddas maskinramen av det mekaniska skyddet. Ett hydrauliskt Non-Stop påkörningsskydd fi nns som tillval. 17

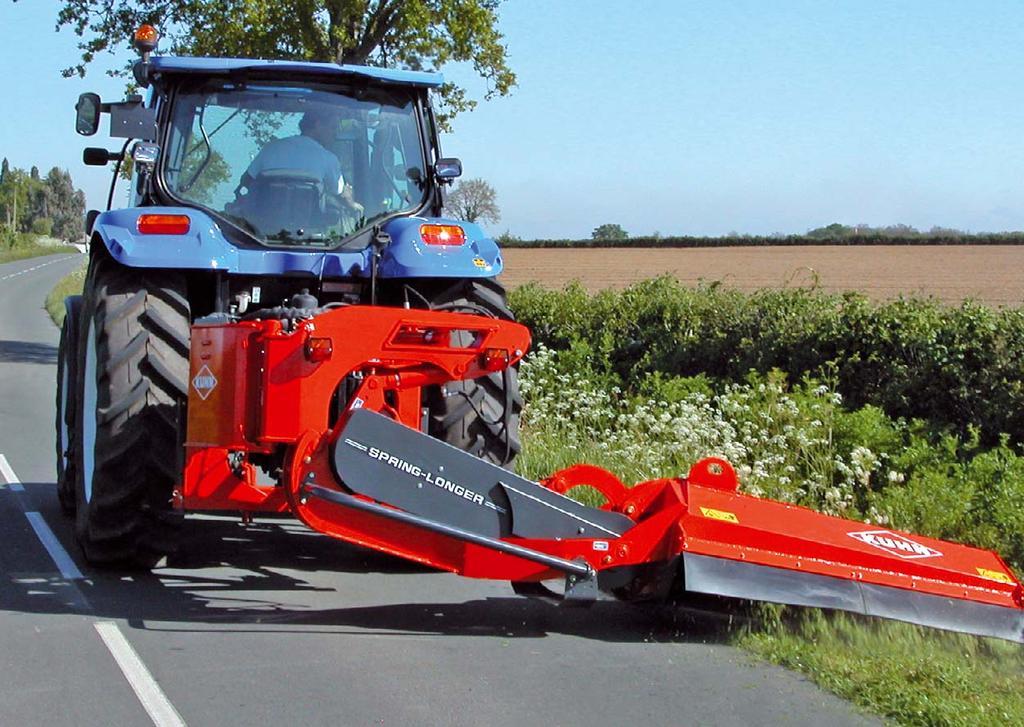

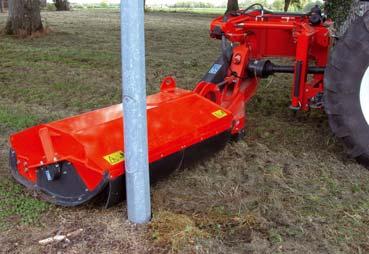

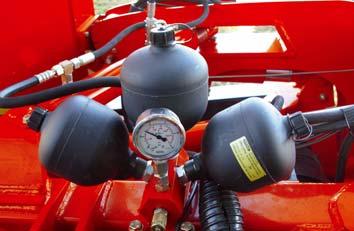

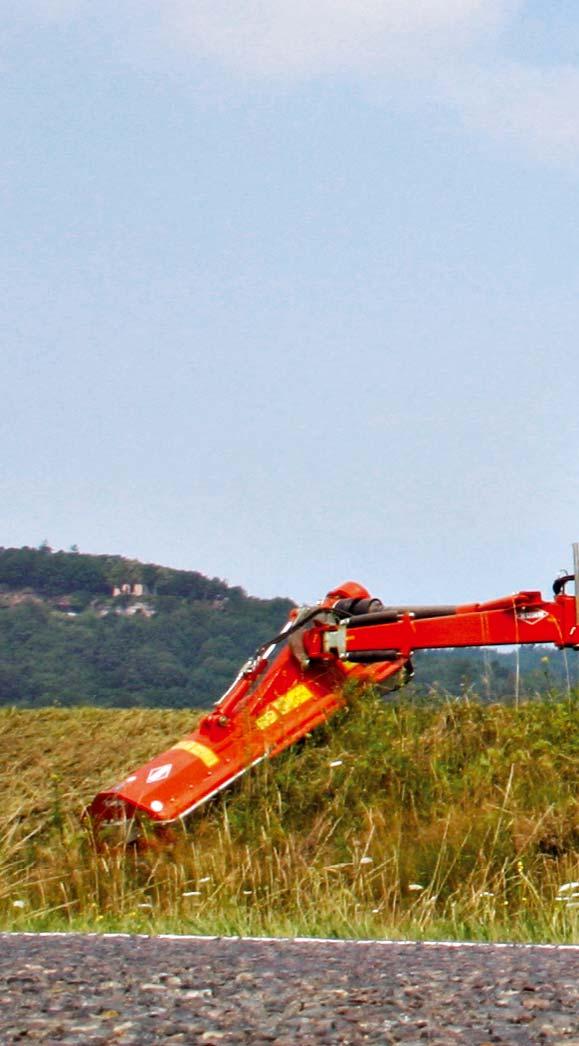

18 SPRING-LONGER SERIEN RP/RPF ENASTÅENDE PRESTATIONER! SPRING-LONGER-serien består av mycket professionella vägkantsklippare, konstruerade för hög kapacitet. SPRING-LONGER finns som front- och bakmonterad och sätter en ny standard vad gäller mångsidighet med dess förmåga att klippa olika typer av vägrenar. Med dess 900 mm horisontella förskjutning och vertikala förskjutning (tillval) kombinerat med främre/ bakre skydd, samt ett klippaggregat med optimal effekt, är din investering garanterat lönsam! SÄKERHET FRAM OCH BAK! För förbättrad arbetsfl exibilitet och minskad mekanisk belastning är alla SPRING-LONGER-modeller utrustade med en dubbel hydraulisk säkerhetsfunktion. Tack vare cylinderns särskilda utformning kan klippaggregatet fl yttas bakåt vid frontalkrock (1), samt framåt vid oavsiktlig backning (2). Återgång sker automatiskt tack vare de tre kväveackumulatorerna som är monterade som standard på maskinen (3). 18

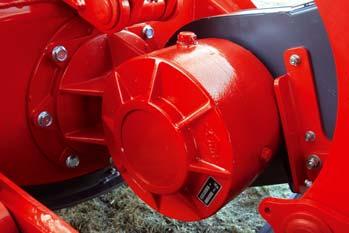

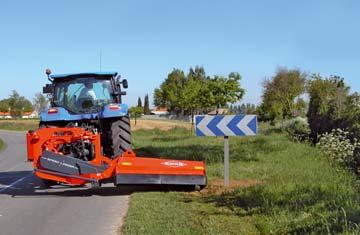

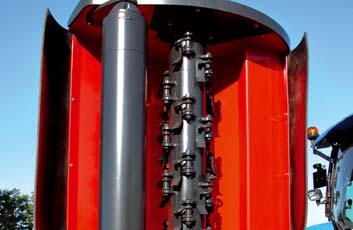

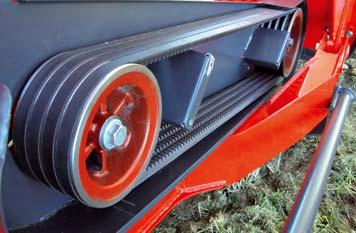

19 KONSTRUKTION: KONSTRUERAD FÖR ENTREPRENADARBETEN KLIPPAGGREGAT: HASTIGHET OCH ARBETSKVALITET Hög klipphastighet kan uppnås tack vare klipphuvudets geometri, konstruerad utan fl askhals, och en växellåda på 120 hk (4). Rotorlagret är inbyggt i växellådan för ökat skydd. Arbetskvaliteten säkerställs genom det höga rotorvarvtalet på varv/min. XTREM-avkännarvalsen är försedd med borttagbara ändstycken och ett rör med stor diameter (168 mm) (5). För att säkerställa lång livslängd är huvudsläpskorna tillverkade av härdat stål medan höljet är konstruerat med en skyddsplåt i dubbel tjocklek. Rotorn är försedd med kabelskyddsskärmar för ökat skydd av lagerskålen. Fyra automatiskt spända kilremmar med kuggar driver rotorn (6). Hastigheten ändras (540 eller varv/min) genom att backa remskivorna INBYGGD TILLFÖRLITLIGHET! Den enhetliga konstruktionen har monterade, icke-rörformade komponenter och stål med mycket hög hållfasthet. Den säkerställer högre mekanisk hållfasthet samtidigt som konstruktionens vikt minskas. HORISONTELL SIDOFÖRSKJUTNING GÖR HELA SKILLNADEN! Med en hydraulisk vridpunkt kan man uppnå en horisontell förskjutning på så mycket som 900 mm. Klippaggregatet kan enkelt och effektivt undvika hinder. Vridpunkten gör det också möjligt att arbeta en bit bakom traktordäcken på smala vägar. Traktor-maskinkombinationen är mer kompakt, vilket innebär maximal säkerhet för trafi kanter VERTIKAL FÖRSKJUTNING: EN VIKTIG EGENSKAP! För maximal mångsidighet är RP-modellerna i SPRING-LONGER utrustade med en hydraulisk lyftfunktion. Vid klippning på plant underlag och i slänter kompenserar lyftcylindern automatiskt för gupp och hålor längs med vägrenen. Den kompletterar på så sätt klippaggregatets svängcylinder. Klipphuvudet höjs, sänks och tiltar utan inblandning från operatören (7). I diken höjer funktionen för vertikal förskjutning klippaggregatet 600 mm. Kardanknuten arbetar i en bra position och med högre markfrigång. Huvudets vinkling på 70 utnyttjar på så sätt sin fulla potential (8). Vid röjning kan klippning göras på en högre nivå än vägen (9). En del modeller är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 19

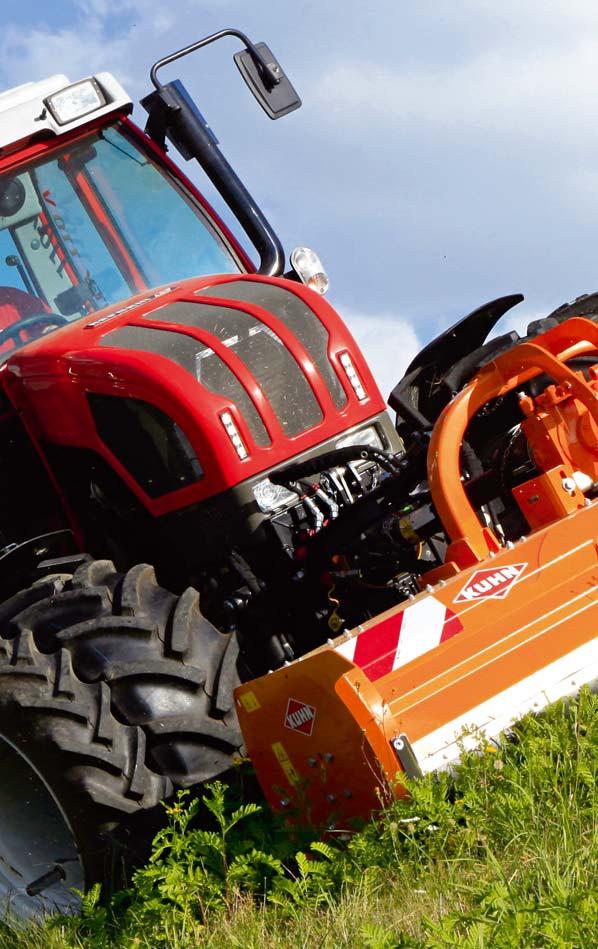

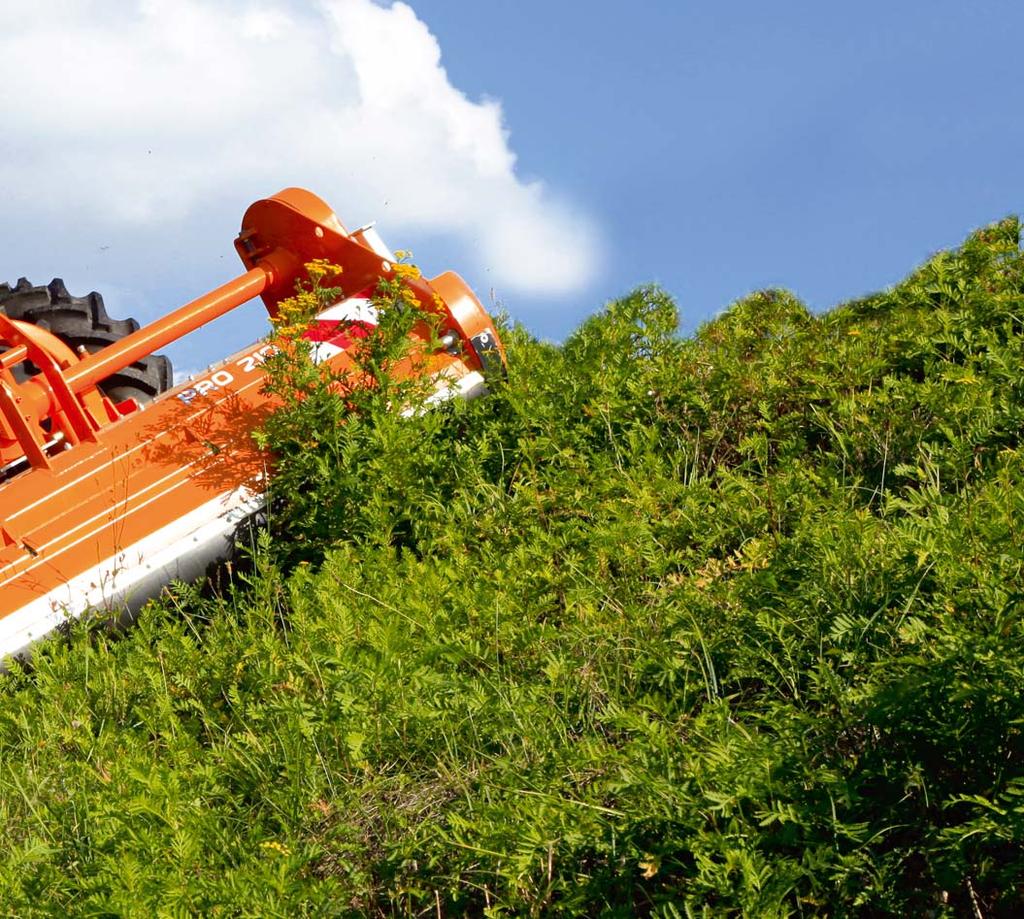

20 PRO BERGS-BESTIGAREN BLAND LANDSKAPSKLIPPARE! Denna frontmonterade landskapsklippare är perfekt för intensivt lantbruksunderhåll och landskapsvård, särskilt konstruerad för arbete i sluttningar. De två modellerna är konstruerade för allt från vägrensunderhåll till buskröjning men är också lämpliga för underhåll av höglänt ängsmark EN PRO -KONSTRUKTION PRO har konstruerats för att klara mycket svåra förhållanden tack vare: - En konstruktion av höghållfasthetsstål (Domex) med två tvärgående bommar. - Inre och yttre förstärkningar där traktorns lyftarmar kopplas fast. - Fastskruvad skyddsplåt för optimalt skydd mot slitage och stötar. Förutom dessa egenskaper har konstruktörerna även fokuserat på att sänka vikten. Specialstålet ger ett förbättrat förhållande mellan vikt/ robusthet. 20 KOMPAKT UNIVERSALENHET PRO-klipparna är perfekta för fastkoppling i REFORM- och AEBI-traktorer, särskilt konstruerade för arbete i sluttningar. Minimerat överhäng ger utmärkt lastfördelning och perfekt stabilitet.

21 THE KUHN PLUS PLUS Standardväxellåda OPTIMAL FLEXIBILITET Tvåstegs växellåda Beroende på arbetsförhållandena kan PRO förses med en standardväxellåda eller en tvåstegs växellåda. Vid krävande förhållanden med stor mängd busk- och grenrester bidrar den senare med erforderlig fl exibilitet. HÖGT FLÖDE, HÖG KVALITET Även vid hög hastighet sönderdelar PRO imponerande mängder växter tack vare den stora rotorn med en diameter på 470 mm, den spiralformade redskapslayouten och en körhastighet på varv/min. För att anpassa sönderdelningen efter dina behov har höljet ett infällbart motstål. FELFRI ARBETSKVALITET Ledade Y-slagor anpassas för att klippa gräs och buskar under alla förhållanden (vägrenar, buskröjning, grönområden, betesmarker). Garanterat resultat med standardväxellåda eller tvåstegs växellåda! ENASTÅENDE MARKFÖLJNING Beroende på arbetsförhållandena följer PRO-klipparna terrängen på ett tillförlitligt sätt för sänkta underhållskostnader. Detta är möjligt tack vare valsen med en diameter på 160 mm och borttagbara ändstycken, som är placerad så nära rotorn som möjligt. TILLFÖRLITLIG ÄVEN VID KRÄVANDE ARBETSFÖRHÅLLANDEN För att klara de mest krävande arbetsförhållandena är PROklipparen utrustad med: - centrerad växellåda för traktorer på upp till 150 hk. - en rotordrivning per POWER- BAND XPB 3-kardelrem. - sidomeder försedda med utbytbara slitdelar för minskat slitage och sänkta driftskostnader. En del modeller är inte tillgängliga i alla länder. Kontakta din lokala återförsäljare för mer information. 21

22 Tekniska specifikationer Slagklippare med sidoförskjutning TB 16 TB 18 TB 181 SELECT TB 211 SELECT TBE 16 TBE / TBES 19 TBE / TBES 22 TBE 192 TBE / TBES 222 TBE / TBES 242 TBES 262 Infästning 3-punkts - kategori 2 Arbetsbredd (m) 1,60 1,80 1,75 2,03 1,53 1,79 2,14 1,79 2,14 2,30 2,50 Totalbredd (m) 1,80 2,00 2,04 2,33 1,78 2,04 (TBE) 2,33 (TBES) 0,39 (TBE) 2,68 (TBES 1,98 2,42 (TBE) 2,70 (TBES) 2,57 (TBE) 2,92 (TBES) 3,12 Kraftuttagsvarvtal (varv/min) 540 Effektbehov (kw/hk) 29/40 37/50 48/65 51/70 44/60 51/70 59/80 66/90 74/100 81/110 Max. motoreffekt enligt DIN vid 540 varv/min 59/80 81/110 (kw/hk) Frihjul (inbyggt i hölje) Antal/typ av remmar 3 / SPBX 3 / SPBX 4 / SPBX 4 / XPB QP3 96/ / / / 180 Rotordiameter (mm) (TBE) 425 (TBES) 450 Rotorvarvtal (varv/min) Redskapens linjära hastighet (m/s) Antal hammarslagor Antal kraftfulla hammarslagor Antal Y-slagor Antal ledade mellanslagor Antal motstål 1 (fastsvetsat) 1 (fastskruvat, med urskärningar) 2 (fastsvetsade, släta) 2 (fastsvetsade) Höjdjustering vals med fasta ändstycken vals med borttagbara ändstycken vals med fasta ändstycken vals med borttagbara ändstycken Valsdiameter (mm) Skyddsplåt - (fastskruvad, 4 mm) (fastsvetsad, 4 mm) Non-Stop påkörningsskydd (mekaniskt) (fjäder med mekaniskt stopp) (mekanisk koppling) (fjäder med mekaniskt stopp) Vikt med utrustning (kg) (TBE) 815 (TBES) 804 (TBE) 890 (TBES) (TBE) 1015 (TBES) 1000 (TBE) 1045 (TBES) 1070 Krav hydrauluttag 1 st. SA + 1 st. DA standard tillval -- ej tillgänglig Tillvalsutrustning: Kraftuttagsaxel med vidvinkel - kabelstyrd KUHN PARTS Konstruerade och tillverkade för att stå emot tiden Såväl KUHN s smedjor och gjuterier som den högteknologiska tillverkningsprocessen producerar reservdelar som står emot tidens tand. Du kan lita på vår kunskap och våra originaldelar. Lantbrukare drar fördel av vår kundtjänst och logistikservice via alla KUHN-butiker som tillhandahåller snabba och pålitliga reparationslösningar i samarbete med din närmaste KUHN-återförsäljare. 22 be strong, be KUHN
