1 Luftbehandlingsaggregat Geniox Aggregat för klimatsmarta hus

2 Sometimes things just click Vi har alla upplevt när något känns rätt redan från början. Så kändes det när vi tog fram Geniox, vår nya generation luftbehandlingsaggregat. Kravbilden var enkel. De nya aggregaten ska skapa bästa tänkbara inomhusklimat med med minsta klimatbelastning och med optimal ekonomi. Allt som rör aggregaten ska också vara enkelt från att välja modell till att installera, driftsätta och underhålla. I den här broschyren har vi tittat på Geniox utifrån våra slutanvändares synvinkel. Vad kan Geniox göra för boende, skolelever och patienter på sjukhus? Vilka funktioner är viktigast i olika tillämpningar? Hur kan aggregaten anpassas för att fungera optimalt varje dag? När du ser helhetsbilden är vi övertygade om att även du kommer klicka med Geniox. 2 systemair

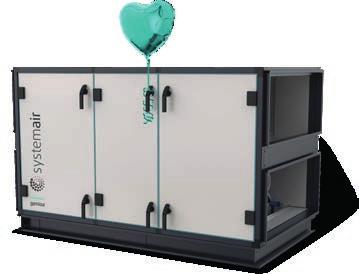

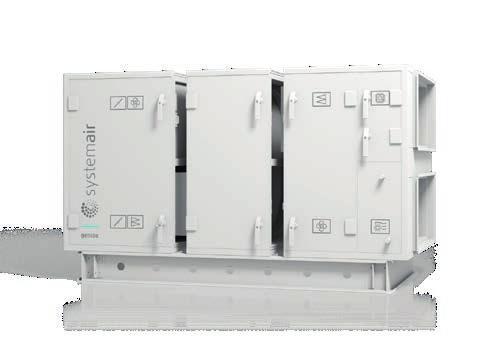

3 Geniox är en ny serie luftbehandlingsaggregat från Systemair. Tack vare ett mycket brett utbud av komponenter och en utpräglad modularisering kan varje aggregat enkelt konfigureras efter behov. Variationsmöjligheterna med Geniox är praktiskt taget oändliga. systemair 3

4 Geniox återvinner både fukt och värme så att energiförbrukningen kan hållas så låg som möjligt i skolbyggnaden. 4 systemair

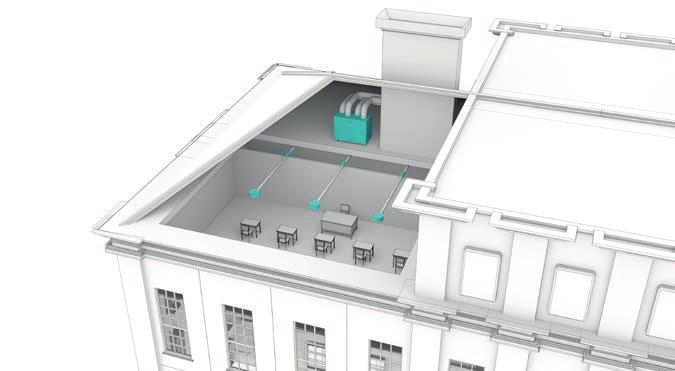

5 SKOLOR Betydelsen av ett gynnsamt inomhusklimat i skolor kan knappast överskattas här formas vår nations framtid. Samtidigt ställer skolbyggnader speciella krav på ventilationen. När många elever och personal rör sig samtidigt i grupp skapas en ojämn belastning på ventilationen. Geniox känsliga tryckstyrning garanterar att varje aggregat alltid är anpassat efter rådande omständigheter. När eleverna rör sig mellan lektioner och raster varvar aggregatet ner och upp i allmänna utrymmen på det mest energieffektiva sättet. Aggregat anpassade för skolbyggnader kan utrustas med roterande värmeväxlare och sorptionsrotor för effektiv fuktåtervinning. Därmed kan rätt fukthalt i luften uppnås även under torra vintermånader. Geniox kan också ställas in för att styras på luftfuktighet. Zonstyrning ger jämn värmefördelning i stora skolbyggnader, där det annars kan uppstå temperaturskillnader på grund av solens inverkan. För skolbespisningar är aggregat med motströmsvärmeväxlare idealiska, då de minimerar risken för luktöverföring. Aggregaten kan också avfrostas en del i taget (s.k. sektionsavfrostning), vilket minskar eftervärmningsbehovet med upp till 20 procent. Zonstyrning och sektionsavfrostning ger optimal komfort och ekonomi. Genom att utrusta Geniox med en sorptionsrotor uppnås effektiv fuktåtervinning året om. Geniox för skolor Kännetecknas typiskt av Stora grupprörelser och hög last som påverkar luftmiljön. Viktig aggregategenskap Tryckstyrning för automatisk reglering beroende på hur lärare och elver rör sig i skolbyggnaden. Val av värmeväxlare Generellt: roterande värmeväxlare Skolbespisningar: motströmsvärmeväxlare. systemair 5

6 Lorum ipsum dolor sit amet. Sed dium nonum nibb euismod tincidunt ut laorect dolore magna aliquam erat volutpat. Ust wist enim ad minim. Venium quis nostrud exertci tation. En bypass-funktion ger fastigheten ett förhöjt brandskydd och garanterar samtidigt att lukt inte överförs mellan lägenheterna. 6 systemair

7 BOSTADSHUS Vi vill alla trivas i vår bostad, även då vi är många under samma yttertak. Ventilationen har stor betydelse för komforten i ett flerfamiljshus. Ett Geniox-aggregat utrustat med motströmsvärmeväxlare eliminerar risken för luktöverföring mellan lägenheterna. Eftersom Geniox kan styras på fukt eller temperatur kan optimal komfort och ekonomi uppnås. Tack vare sektionsavfrostning kan aggregaten avfrostas en del i taget, vilket minskar eftervärmningsbehovet med upp till 20 procent. Men viktigast är ändå säkerheten. Geniox ger fastigheten ett förhöjt brandskydd. Skulle rökutveckling ske har Geniox en bypassfunktion som automatiskt gör aggregatet till en rökgasfläkt. För att uppnå motsvarande brandsäkerhet utan denna funktion skulle det krävas en separat rökgasfläkt med genomföring genom taket, vilket är en betydligt dyrare lösning. Om energisnålhet är avgörande och ventilationen är decentraliserad kan Geniox utrustas med roterande värmeväxlare för maximal värmeåtergivning. Aggregatet måste också vara enkelt att installera, oavsett hur huset ser ut. Här kommer Geniox modulära konstruktion att göra stor skillnad för såväl installatörer som föreningsstyrelser och boende. Inbyggd belysning och inspektionslucka förenklar service och underhåll. Automatisk bypass-funktion gör aggregatet till en rökgasfläkt i händelse av rökutveckling. Geniox för bostadshus Kännetecknas typiskt av Höga krav på brandskydd, energieffektivitet och utrymmessnålhet. Viktig aggregategenskap Geniox modulära konstruktion och brandsäkerhet. Val av värmeväxlare Motströmsvärmeväxlare balanserar funktionalitet och ekonomi. systemair 7

8 Koldioxidstyrning och recirkulation ger god luftkvalitet och ekonomi även i köpcentra där belastningen kan variera avsevärt. 8 systemair

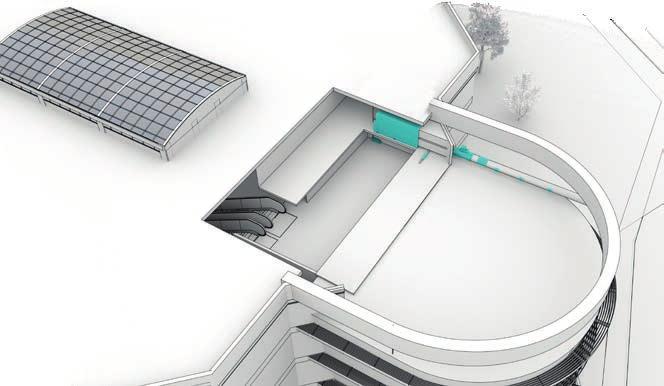

9 KÖPCENTRA Dagens köpcentra måste kunna erbjuda en bra totalupplevelse för att möta konkurrensen från bl.a. näthandeln. En viktig komponent är ett behagligt inomhusklimat. Och det kan vara svårt att uppnå med restauranger sida vid sida med livsmedelsaffärer och specialbutiker. Luftmängderna i ett köpcentrum är stora och ett stort aggregat blir nästan alltid billigare än två mindre. Här kommer Geniox modulära konstruktion in i bilden, som gör att vi kan skräddarsy aggregat till mycket höga kapaciteter. Stora luftmängder betyder också höga energikostnader, så effektiv recirkulation är avgörande för god ekonomi. I Geniox standardtillbehör ingår en recirkulationsdel som för tillbaka frånluften till tilluften i stället för att föra den genom den roterande värmeväxlaren. På så sätt återvinns värmen i luften effektivt. För att maximera effekten av recirkulationen använder Geniox koldioxidstyrning, som automatiskt ger rätt luftkvalitet. När centrumbyggnaden är glest befolkad och koldioxidproduktionen är låg så återvinns en större del av inomhusluften än under de intensiva timmarna. Koldioxid- och temperaturstyrning i kombination ger därmed köpcentra hög energieffektivitet. Koldioxid- och temperaturstyrning ger energieffektiv uppvärmning/kylning. Recirkulationsdel (standardtillbehör) sparar mycket energi. Geniox för köpcentra Kännetecknas typiskt av Mycket stora luftmängder och höga energikostnader. Viktig aggregategenskap Geniox finns som mycket stora enheter till optimal kostnad. Val av värmeväxlare Restauranger: motströmsvärmeväxlare. Butiker och allmänna utrymmen: roterande värmeväxlare. systemair 9

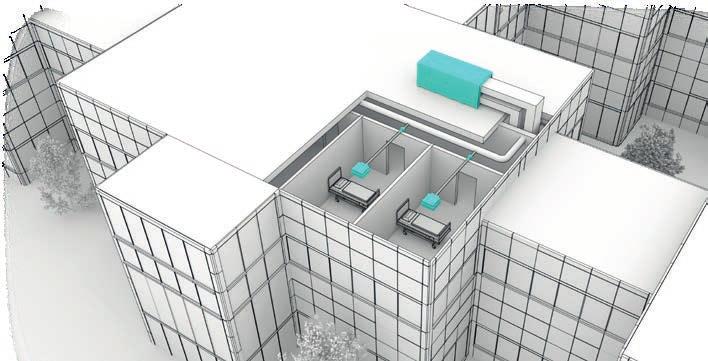

10 F9-klassade filter och vätskekopplade värmeväxlare gör våra aggregat godkända för användning i hygienklassade miljöer. 10 systemair

11 SJUKHUS I hygienklassade miljöer, t.ex. operationssalar och utrymmen med smittrisk, måste frånluften separeras från tilluften. Det uppnår man bland annat genom att använda luftbehandlingsaggregat med vätskekopplade värmeväxlare och F9-klassade filter. Systemair erbjuder luftbehandlingsaggregat för hygienklassade miljöer. Våra aggregat är utrustade med filter av den högsta filtreringsgraden, filterklass F9. Aggregaten är tillverkade av rostfritt stål och har ett speciellt tätningsmaterial som ger dem en mycket hög täthetsklass. Våra hygienklassade aggregat är utrustade med vätskekopplade värmeväxlare, vilket garanterar hygienklassificeringen. Till skillnad från konventionella värmeväxlare säkerställer vätskekopplade värmeväxlare att infektionsspridning inte kan ske genom ventilationssystemet. Motsvarande säkerhetsnivå måste även garanteras vid värmeåtervinning av inomhusluften. Geniox kan också konfigureras för användning i mindre känsliga miljöer som apotek eller enklare vårdrum. Dessa aggregat utrustas främst med motströmsvärmeväxlare och kan uppgraderas med F9-klassade filter. I hygienklassade aggregat används filter av högsta filtreringsgraden, F9. Frånluften är garanterat separerad från tilluften i våra hygienklassade aggregat. Geniox för sjukhus Kännetecknas typiskt av Mycket höga krav på infektionsskydd i känsliga miljöer. Viktig aggregategenskap Aggregaten kan konfigureras för att möta kraven i hygienklassade miljöer. Val av värmeväxlare Vätskekopplade värmeväxlare som eliminerar spridningsriskerna. systemair 11

12 Separata aggregat behövs för att säkert hålla isär ventilationsluft för produktionsanläggningar, kontor och lagerlokaler. 12 systemair

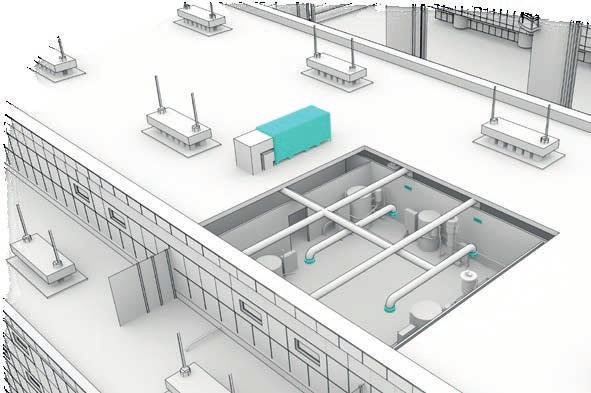

13 INDUSTRI Många produktionsanläggningar innehåller både tillverkande enheter och kontor. Det är nödvändigt att säkert separera luftmängderna från varandra. Därför används ofta separata aggregat för de olika utrymmena. Varje industrilokal har unika egenskaper och behov av aggregatlösning. De flesta produktionsanläggningar har dock gemensamt att stora luftmängder bearbetas. Eftersom Geniox finns med hög kapacitet blir investeringskostnaden gynnsammare än om flera mindre aggregat kombineras till en totallösning. Mycket luft betyder höga uppvärmningskostnader. Geniox-aggregat för industriellt bruk använder därför koldioxid- och temperaturstyrning för att möjliggöra återvinning av så mycket som möjligt av värmen. I aggressiva miljöer kan Geniox utrustas med vätskekopplade värmeväxlare för att eliminera kontaminationsrisk via ventilationssystemet. I lagerlokaler används med fördel två aggregat: ett mindre med roterande värmeväxlare för att hantera den relativt låga lasten från personalen, och ett större recirkulationsaggregat för att garantera energieffektiv uppvärmning. Geniox kan utrustas med fukttåliga komponenter for utomhusplacering. Kontorsdel: Roterande värmeväxlare för normal last. Aggressiva miljöer: Vätskekopplad värmeväxlare som eliminerar kontaminationsrisk alternativt motströmsvärmeväxlare i mindre känsliga miljöer. Lagerlokaler: Roterande värmeväxlare för låg last kombinerat med recirkulationsaggregat för energieffektiv uppvärmning. Geniox för industri Kännetecknas typiskt av Varierande behov med krav på separation av olika luftmängder. Viktig aggregategenskap Geniox kan fås som mycket stora enheter till optimal kostnad. Val av värmeväxlare Olika värmeväxlare behövs för olika typer av anläggning (se bildtexter). systemair 13

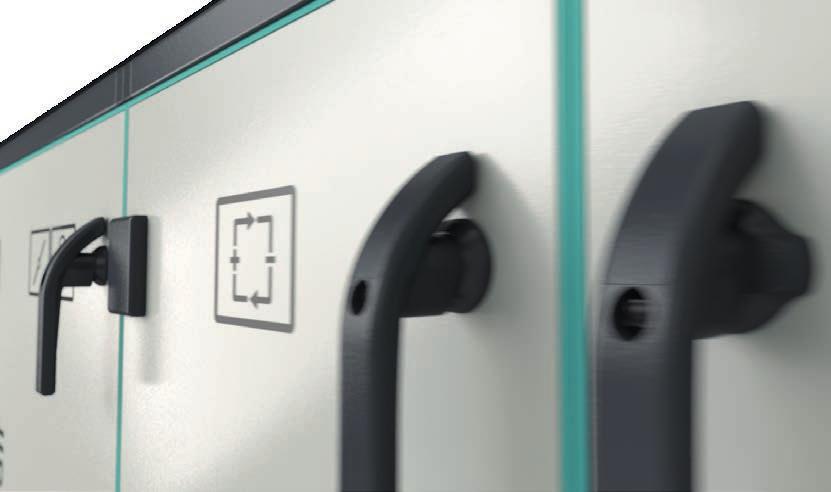

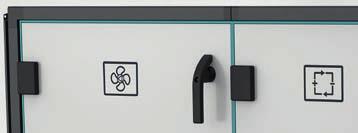

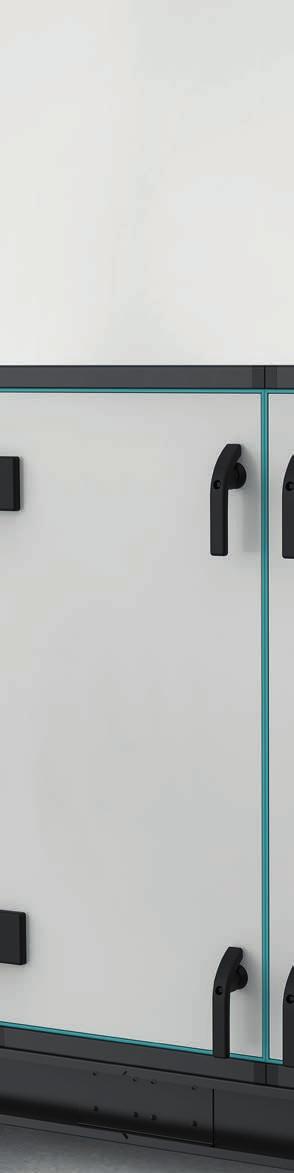

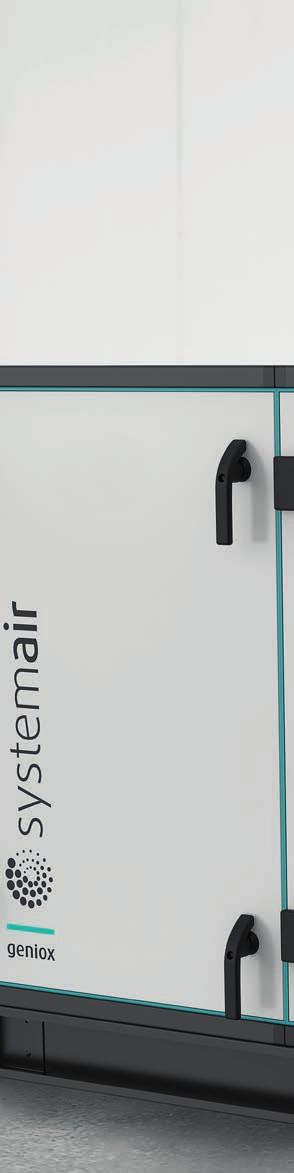

14 GENIOX Byggd till perfektion 60 MM-ISOLERING Bästa isolering, lägsta energiförlust HÖRN OCH PROFILER Utformade för minimalt värmeläckage GÅNGJÄRN Smidig och enkel demontering HANDTAG Utformade för högsta säkerhet LUFTFLÖDE Från 0,2 19 m 3 /s FLEXIBELT MOTORVAL EC-, PM- eller AC-motorer FLEXIBELT VÄRMEVÄXLARVAL Roterande, motströms-, vätskekopplade etc INTEGRERAD GUMMITÄTNING Högsta täthetsklass ErP systemair

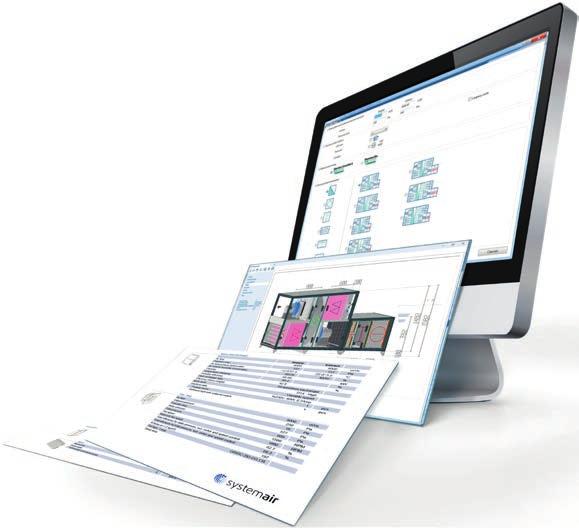

15 KONFIGURERA GENIOX MED SystemairCAD Geniox konfigureras enkelt med hjälp av SystemairCAD, ett konstruktionsprogram som garanterar att varje aggregat kommer att fungera optimalt. När du konfigurerat ditt aggregat utför SystemairCAD ett antal beräkningar. Därefter sparas automatiskt teknisk dokumentation om aggregatet som en pdf-fil på din dator. Dokumentationen är en produktbeskrivning som bland annat innehåller tekniska data, ritningar, beräkningsresultat, diagram samt en komplett instruktionstext till ventilationskonsulter. De skalenliga ritningarna från SystemairCAD kan exporteras till andra CAD- eller BIM-program som DXF- eller DMR-filer. Projektfiler kan öppnas direkt i AutoCAD med insticksprogrammet MagiCAD eller i Autodesk Revit med insticksprogrammet Revit. Du kan också göra LCC-kalkyler, skriva ut till 3D-dxf-filer eller skriva ut live - aggregat till MagiCad eller Revit. Du laddar ner SystemairCAD kostnadsfritt från Systemairs webbplats. FEM ENKLA STEG FÖR ATT KOMMA IGÅNG MED SYSTEMAIRCAD HÄMTA PROGRAMMET STÄLL IN STANDARDVÄRDEN ANGE DATA VÄLJ MODELL GENERERA UTDATA Ladda ner programmet gratis via länken på systemair.se. Mata in standardvärden. Samma värden används för kommande körningar tills du ändrar dem. Mata in aktuella driftsparametrar för ventilationslösningen. Välj modell på aggregatet. När du är klar med alla inmatningar får du en ritning tillsammans med data som t.ex. dimensioner, energiklass och ljudnivå. systemair 15

16 Geniox Comfort eller Geniox Go? Geniox finns i två utföranden: Geniox Comfort och Geniox GO. Geniox Comfort består av flexibla moduler som gör att du kan välja precis de egenskaper du vill. Geniox GO är en förkonfigurerad standardlösning som är snabbare och enklare att beställa. Geniox Comfort Geniox Comfort är en modulariserad aggregatplattform som levereras som en eller flera anpassade moduler. Tack vare den stora flexibiliteten hos Geniox Comfort kan aggregat konfigureras och optimeras för varje enskilt projekt. Fakta om Geniox Comfort: 14 storlekar med luftflöden 0,2 19 m 3 /s. Kan utrustas med roterande, spol-, korsströms- eller motströmsvärmeväxlare. Finns med EC-motor (IE4), PM-motor (IE4) eller AC-motor (IE3). Samtliga fläktar är kammarfläktar. Levereras med eller utan tillufts-, frånlufts- eller brandspjäll. Filterklasser: G4, M5, M6, F7, F8, F9 eller F7 City-Flo. Levereras med varmvattenbatteri, elbatteri och/eller kylbatteri. Kan utrustas med integrerad värmepump. Kan utrustas med luftfuktare/adiabatisk kylning. Levereras med eller utan styrsystem samt kopplat till plint. Konfigureras för inomhus- eller utomhusbruk. Eurovent-certifierat m 3 /h ,2 0,4 0, m 3 /s Ecodesign-godkänt luftflödesintervall för Geniox Comfort. Totalt luftflödesintervall för Geniox Comfort. 16 systemair

17 Geniox GO Geniox GO är förkonfigurerade aggregat med många energibesparande funktioner. Aggregaten finns i tolv storlekar med luftflöden mellan 0,2 och 13,8 m 3 /s. Levereras med roterande, platt- eller run-aroundvärmeväxlare. Aggregatet är enkelt att räkna på, konfigurera och köpa. Fakta om Geniox GO: 12 storlekar med luftflöden 0,2 13,8 m 3 /s. Kan utrustas med roterande, spol-, korsströms- eller motströmsvärmeväxlare. Finns med EC-motor (IE4), PM-motor (IE4) eller AC-motor (IE3). Plug fan. Levereras med eller utan tillufts-, frånlufts- eller brandspjäll. Filterklasser: M5, M6, F7, F9 eller F7 City-Flo. Levereras med varmvattenbatteri, elbatteri och/eller kylbatteri Kan utrustas med integrerad värmepump. Levereras med eller utan styrsystem. För inomhus- eller utomhusbruk. Eurovent-certifierat. 0, m 3 /h ,4 0, m 3 /s Ecodesign-godkänt luftflödesintervall för Geniox GO. Totalt luftflödesintervall för Geniox GO. systemair 17

18 Snabbval Geniox Comfort Aggregatstorlek Roterande värmeväxlare Aggregat Bredd Aggregat Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Plattvärmeväxlare Motströmsvärmeväxlare Aggregatstorlek Aggregat Bredd Aggregat Höjd* Längd Bra att veta Tack vare Geniox smarta konstruktion ökar inte längden på aggregatet med antalet blockskarvar. Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Plattvärmeväxlare Korsströmsvärmeväxlare Aggregatstorlek Aggregat Bredd Aggregat Höjd* Längd Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Aggregatstorlek Integrerad reversibel värmepump Aggregat Bredd Aggregat Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. 18 systemair

19 Snabbval Geniox GO Aggregatstorlek Roterande värmeväxlare Aggregat Bredd Aggregat Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Plattvärmeväxlare Motströmsvärmeväxlare Aggregatstorlek Aggregat Bredd Aggregat Höjd* Längd Konstruera ditt eget aggregat Geniox har oändliga variationsmöjligheter. För att förenkla ditt konstruktionsarbete visar vi här de vanligaste kombinationerna. Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Symboler Avluft Uteluft Frånluft Tilluft Plattvärmeväxlare Korsströmsvärmeväxlare Aggregatstorlek Aggregat Bredd Aggregat Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Aggregatstorlek Integrerad reversibel värmepump Aggregat Bredd Aggregat Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. systemair 19
