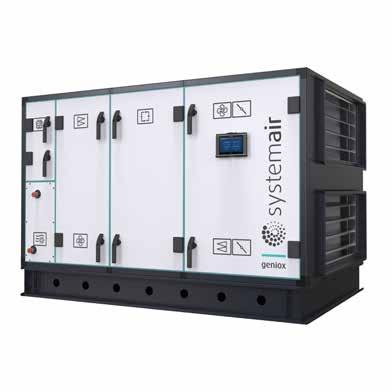

1 Luftbehandlingsaggregat Geniox Nästa generation luftbehandlingsaggregat

2

3 Sometimes things just click Tänk dig känslan när allt faller på plats redan från början. Precis så kändes det för oss när vi utvecklade Geniox, vår senaste generation ventilationsaggregat. Kravspecifikationen var lika enkel som ambitiös: Geniox skulle vara hjärtat i dagens moderna, gröna byggnader och erbjuda den bästa luftkvaliteten, lägsta möjliga miljöpåverkan och den bästa totalekonomin. Vi var också angelägna om att allt som rör Geniox måste vara enkelt från val av modell till installation, drift och underhåll. När du ser helheten är vi övertygade att även du kommer att klicka med Geniox.

4 Nästa generation ventilationsaggregat Klickar för dig med Geniox är mer än ett aggregat. Det är kärnan i en komplett ventilationslösning som integrerar allt från konstruktion till drift och underhåll av byggnadens ventilationsanläggning. Du konstrerar eller vi Du kan byggnader, vi kan ventilation. Därför har vi byggt in så mycket enkelhet i Geniox att du själv ska kunna sköta konstruktionsarbetet. På så sätt kan du vara säker på att varje aggregat är optimerat utifrån byggnadens unika egenskaper. Du laddar bara ned vårt kostnadsfria produktvalsprogram SystemairCAD och sätter igång att konfigurera ditt Geniox-aggregat. Eller så överlämnar du det arbetet till oss, vi hjälper gärna till. 4 Enkelt att styra och reglera Det är lika enkelt att sköta driften av ditt Geniox-aggregat. Tack vare det nya styrsystemet Systemair Access behöver man inte längre vara ventilationsexpert för att skapa det perfekta inomhusklimatet. Du lär dig snabbt att använda den intuitiva styrenheten NaviPad inspirerad av dagens smarta mobiler för att hantera ett eller flera Geniox-aggregat.

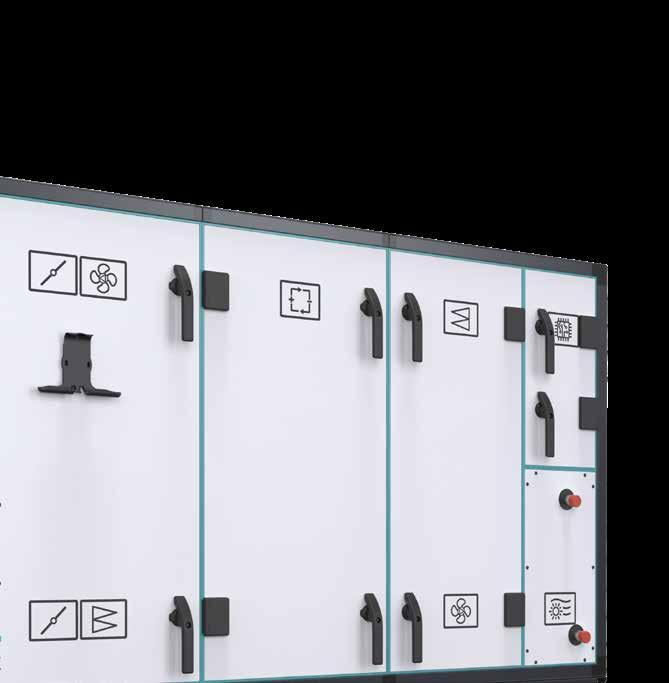

5 Systemair GENIOX Luftbehandlingsaggregat Geniox är senaste generationen ventilationsaggregat från Systemair. Systemet är modulärt och består av standardkomponenter som passar perfekt i varandra och därmed möjliggör mängder av konfigurationer. Geniox är en smart integrerad ventilationslösning som briljerar med innovativ design, energibesparing, låg ljudnivå och hållbarhet. SystemairCAD Produktvalsprogram Det är enkelt att konstruera och konfigurera Geniox med SystemairCAD, ett beräkningsprogram som garanterar att dina aggregat är perfekt anpassade till de faktiska driftsförutsättningarna i varje byggnad. Programmet är gratis, lätt att ladda ner och så lättanvänt att du själv kan bygga det optimala Geniox-aggregatet. Systemair ACCESS Styrsystem Systemair Access är ett komplett styrsystem för Geniox som gör det möjligt för driftansvariga att optimera ventilationskvaliteten. Med Access kan även du som inte är ventilationsspecialist dra nytta av kraften i Geniox och skapa det bästa tänkbara inomhusklimatet. 5

6 GENIOX Utvecklat för smart ventilation Geniox innehåller mängder av smarta funktioner smarta nog för att göra aggregatet till hjärtat i varje modernt ventilationssystem. Geniox är tillgängligt för luftflöden mellan 750 och m3/h ( m3/s). Tack vare det stora sortimentet kan vi alltid erbjuda den perfekta lösningen, oavsett typ av projekt eller fastighet. Geniox konfigureras till en komplett helhet med hjälp av SystemairCAD. Vi kan göra jobbet åt dig eller så väljer du att göra det på egen hand, programmet är gratis och bara att ladda ner på vår webbplats. Oavsett vilket kan du räkna med ditt Geniox-aggregat är optimerat för den aktuella byggnaden och har lägsta möjliga energiförbrukning. När du konfigurerat ditt aggregat flyttar du bara över den resulterande CAD-filen till Revit, MagiCAD eller något annat av marknadens vanligaste CAD-program. Eftersom Geniox är Eurovent-certifierat kommer ditt aggregat att uppfylla alla tekniska specifikationer. AHU No Range: Geniox-1 6

7 Luftflöden för Geniox m3/h ,2 0,3 0, m3/s 7

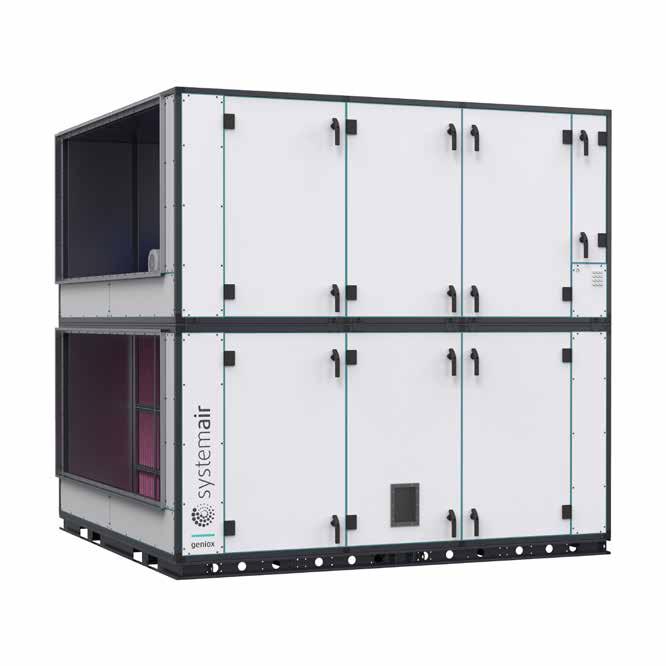

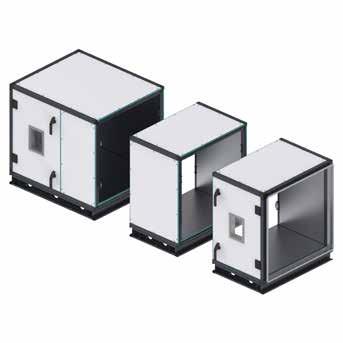

8 En plattform för energieffektivitet Med känsla för detaljer Geniox är en smart, integrerad ventilationslösning som briljerar med innovativ design, energibesparing, låg ljudnivå och hållbarhet. Vi har prioriterat förnybara material och framtidssäkra lösningar. Geniox är stabila aggregat utan köldbryggor tack vare tjock isolering och lufttäta luckor och fogar. Geniox är Eurovent-certifierat och har mycket höga klassifikationer. Låga energiförluster och slitstark konstruktion Casing. Den 60 mm tjocka isoleringen motverkar värmeförluster och köldbryggor, vilket sparar energi och ger hög verkningsgrad. Isoleringen ger också en låg ljudnivå, vilket innebär att aggregatet kan placeras nära människor i t.ex. kontorsbyggnader utan att störa. Panelerna kan fås i Aluzinc (AZ 185), svart (RAL 9005) eller vitt (RAL 7035) för att erbjuda ytterligare anpassningsmöjligheter. Stålprofilerna är förlackerade och galvaniserade, vilket ger lufttäta fogar och korrosionsklass C4. Handtag och gångjärn. Handtag och gångjärn är speciellt framtagna för Systemair. De är enkla att använda och demontera, är lufttäta och förenklar underhåll. De helgjutna handtagen förhindrar skador då de inte går att stå på. Alla luckor kan öppnas inifrån i enlighet med maskindirektivet. Inspektionsluckor. De stora inspektionsluckorna, som utvecklats speciellt för Systemair, gör det lätt att se in i aggregatet. Leveransformat. Aggregatet kan platsmonteras i fabrik eller levereras färdigmonterat. Du kan välja mellan att få aggregatet levererat som en komplett enhet eller som moduler. Balkramen gör det enkelt att flytta aggregatet då den är utrustad med gaffeltruckspår och lyftöglor. Dela upp aggregatet i sektioner utan att påverka längden. 8

9 Hölje Termiska bryggor TB2 Termisk isolering T2 Deformering D1 Läckage L2 Alternativa val av material och ytbehandling Direktiv Geniox uppfyller följande direktiv: Maskindirektivet 2006/42/EC Ecodesigndirektivet 1253/2014 EMC-direktivet 2014/30/EU Lågspänningsdirektivet 2014/35/EU Europeiskt tryckkärlsdirektiv PED 2014/68/EU 9

10 Geniox GO snabb och enkel leverans Dra nytta av den fulla kraften i Geniox, med snabb och enkel leverans, utan att behöva göra hela konfigureringsjobbet själv. Det är Geniox GO i ett nötskal Geniox GO är en förkonfigurerad standardlösning som kan beställas direkt från hyllan med kort leveranstid. Geniox GO bygger på Systemairs beprövade teknik som använts i våra ventilationsaggregat i över 40 år. Det är enkelt att beräkna, konfigurera och beställa Geniox GO. Geniox GO ger dig allt du kan förvänta dig av Systemair och Geniox utan arbetet med att konfigurera ditt aggregat. Med den här smarta och enkla lösningen anger du bara dina grundkrav så levererar vi ett förkonfigurerat aggregat till dig snabbt och enkelt. Geniox GO är helt baserat på Geniox konstruktionsplattform. Våra ingenjörer optimerar ditt specifika aggregat genom att välja lämplig värmeväxlare, motor, tilluftflöde/frånluftflöde och filterklass för ändamålet. Med Geniox GO får du tillgång till Geniox höga ventilationskvalitet med den snabbaste leveransen och den minsta ansträngningen. Förkonfigurerat Överlåt konfigureringsarbetet till oss på Systemair. Ange dina krav så levererar vi ett färdigt ventilationsaggregat. Snabb leverans En av de mest attraktiva sidorna hos Geniox! De förkonfigurerade aggregaten är enkla att montera och därför snabba att leverera. Lätt att välja Geniox GO bygger på tolv fasta storleksklasser samt förkonfigurerade luftflöden, vilket gör ditt produktval enkelt. 10

11 Kvaliteten hos Geniox, förkonfigurerad för snabb och enkel leverans.

12 Systemair ACCESS Skapa världens bästa inomhusklimat Kompletta ventilationslösningar som utnyttjar den mest avancerade tekniken som finns att tillgå så att du kan skapa det perfekta inomhusklimatet. Vi på Systemair gör allt för att förenkla för våra kunder och vi anser att avancerad teknik ska vara tillgänglig för alla. Nu har vi lyckats kombinera ett starkt hjärta med en skarp hjärna. Vi kallar det Systemair Access, Geniox styrsystem. Vi lät oss inspireras av dagens smarta mobiler för att kunna ta fram den mest logiska och intuitiva menystrukturen. Därför är det nu enklare än någonsin att navigera och dra nytta av kraften i ett ventilationsaggregat från Systemair och skapa det perfekta inomhusklimatet vare sig du är ventilationsproffs eller inte. HTML5-gränssnitt Utvecklad av Systemair Enkel och intuitiv navigering tack vare menyer som kan nås från olika enheter som NaviPad, surfplattor, smarta mobiler eller datorer. Åtkomst till information kan anges i tre användarnivåer beroende på kompetens. Enheten är speciellt utformad för snabb och enkel installation av Geniox ventilationsaggregat. Anslutningar för externa komponenter Kort installationstid tack vare att alla anslutningar för externa komponenter är grupperade och tydligt uppmärkta på styrenheten. Bus-anslutna komponenter Intern och extern kommunikation för Modbus-anslutna styr- och reglerkomponenter. Förenklad anslutning av alla komponenter, all nödvändig data och diagnostik tillgänglig i realtid. Dedikerad BMS-anslutning Inbyggd BACnet-, Modbus- och Exolinekommunikation gör styrenheten förberedd för integrering med ett SCADA eller BMS. 12 Anslutning till Systemair Connect Samla alla dina ventilationsaggregat i en lättanvänd molntjänst för fullständig översikt och åtkomst.

13 Access gör det lättare att styra ett ventilationssystem. Enkelt och intuitivt. SYSTEMAIR ACCESS 13

14 NaviPad Styr Geniox med ett klick NaviPad är en ergonomisk och slitstark styrplatta med enkelt användargränssnitt, speciellt framtagen för industriella miljöer. Du är i kontroll Du lär dig snabbt NaviPads grafiska användargränssnitt. Du styr och övervakar ditt ventilationsaggregat genom att navigera i den enkla och intuitiva menystrukturen och väljer bland ikoner på pekskärmen. Tack vare NaviPads användarvänlighet är det nu enklare än någonsin att sköta ett ventilationsaggregat. Bli proffs! Du behöver inte vara expert för att få ut max av ditt ventilationsaggregat. Vi har utformat alla funktioner och tillval med användarens enkelhet i åtanke, så att du ska kunna dra största möjliga nytta av ditt aggregat. Få människor att må bra! Genom att använda ditt aggregat maximalt effektivt sparar du energi och pengar. Men i slutänden handlar allt om människor och deras välbefinnande. Systemair Access och NaviPad gör det möjligt för dig att optimera aggregatets prestanda så att människor kan trivas i ett skönt inomhusklimat. Plug n play med ACCESS och GENIOX NaviPad ingår i köpet och är enkel att ansluta till Systemairs ventilationsaggregat Geniox. Löstagbar NaviPad är en robust styrplatta, designad för industriellt bruk. Den sitter monterad i ett fäste på aggregatet men är lätt löstagbar fö handhållen användning. *NaviPad är ansluten med en 3 m flatkabel 14

15 Du har kontrollen Med NaviPad har du alltid kontroll över ditt aggregat. Om ett fel uppstår får du genast ett larm. Tryck på larmikonen så visas en lista på aktiva larm eller larmhistorik. Enkel att använda Användargränssnittet är inspirerat av dagens smarta mobiler och surfplattor. Klicka bara på en ikon på din pekskärm för att aktivera en funktion, ändra en inställning eller justera ett värde. Du lär dig snabbt efter hand som du använder din NaviPad tack vare dess intuitiva grafiska användargränssnitt. Användbara realtidsdata Det är enkelt att fjärrstyra och anpassa ditt aggregats prestanda. Relevanta realtidsdata och flödesscheman är enkla att ta fram och kan ändras med några få klick. Du kan enkelt kontrollera status och ändra inställningarna för ditt aggregat. Tappade du den, inga problem! NaviPad är specialutvecklad för industriellt bruk lättanvänd men samtidigt robust och slitstark. Den är falltestad och IP54-klassad, vilket gör den lämplig i de flesta miljöer. Tack vare att ramen är tillverkad av högfriktionsgummi håller du enheten stadigt i handen medan du styr ditt aggregat. Se flera aggregat samtidigt Med ett klick på hemknappen tar du fram en översiktsvy. En LED-lampa visar aktuell status och du kan ta styra och övervaka alla anslutna Geniox-aggregat från en och samma NaviPad. 15

16 Konfigurera ditt Geniox-aggregat precis som du vill ha det.

17 Konfigurera Geniox med SystemairCAD Det är enkelt att välja utförande på Geniox. Med designprogrammet SystemairCAD kan du vara säker på att aggregatet med alla nödvändiga funktioner blir anpassat till ditt projekt. När du konfigurerar ditt aggregat gör SystemairCAD alla beräkningar åt dig. När du är klar kan du spara all information på din hårddisk. Dokumentationen innehåller tekniska data, CAD-ritning, beräkningar och beskrivningstext. Om aggregatet innehåller styr finns även detaljerad specifikation och flödesschema för den. CAD-ritningen, som är skalenlig, kan exporteras som DXF- eller DMR-fil. CAD-filen kan öppnas direkt i AutoCAD eller Revit med Systemairs plug-in-program avsett för detta. SystemaiCAD finns att ladda ner från Systemairs hemsida. Du designar själv Du kan designa ditt Geniox-aggregat själv med SystemairCAD. Programmet dimensionerar och skapar alla nödvändiga utdata. Allt kontrolleras SystemairCAD ger dig information om eventuella fel eller orimliga val i din design och vår erfarna support kontrollerar att allt är som det ska innan din design går till produktion. Direkt till produktion SystemairCAD skapar även all nödvändig information för tillverkningen i någon av våra fabriker. Det minimerar administration och bidrar till kortare leveranstider. 17

18 Snabbval Geniox Geniox har oändliga variationsmöjligheter. För att förenkla ditt konstruktionsarbete visar vi här de vanligaste kombinationerna. Exhaust air Outdoor air Extract air Supply air Aggregatstorlek Roterande värmeväxlare Aggregat Bredd Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Aggregatstorlek Plattvärmeväxlare Motströmsvärmeväxlare Aggregat Bredd Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Aggregatstorlek Plattvärmeväxlare Motströmsvärmeväxlare Aggregat Bredd Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. Aggregatstorlek Integrerad reversibel värmepump Aggregat Bredd Höjd* Längd Ovanstående mått och vikter är endast riktlinjer. Exakta data och kombinationer beräknas i SystemairCAD. *Höjd exklusive ben/ram. 18

19 Geniox kontrollfunktioner Mjukvaruversion 4.0 Huvudfunktioner Åtkomsträttigheter - 3 olika nivåer Slutanvändare, Operatör, Service Dynamisk flödesbild Redigerbar benämning av aggregat Redigerbara benämningar av larm Redigerbara benämningar av reglersekvenser, in-/utgångar Sektionsavfrostning Tidsstyrprogram låg, normal, hög fläkthastighet Förlängd drift låg, normal, hög fläkthastighet Extra regulator t.ex. extra zon, förvärmare Analog filterövervakning Manuell styrning av driftläge, In-utgångar, fläktar och reglersekvenser t.ex. driftsättning, funktionskontroll Brand & Rökgasfunktion Brandspjäll styrning och motionering Analog rökdetektor (CU40-C & CU24-C) Fuktreglering, extern befuktning/ avfuktning Kommunikationslarm för samtliga modbuskomponenter Fläktstyrning Reglertyper: Luftflödesstyrning m3/h, m3/s, l/s, CFM Konstant lufttryck Pa, in.wg Konstant tryckreglering med frånluftsfläkt som slav Konstant tryckreglering med tilluftsfläkt som slav Manuell utstyrning % Extern styrning Dedikerad flöde-/tryckingång SFP-beräkning 3 fläktkompensationskurvor valfri inkopplad givare Behovsstyrning CO2 av/på-funktion Frikyla Stöddrift av/på-funktion Återluft av/på-funktion, entalpistyrd, modulerande styrning som uppvärmning/kylkapacitet, kontroll av CO2-koncentration Temperaturreglering Reglertyp temperatur: Tilluftsreglering Tilluftsreglering med utetemperaturkompensering Frånlufts /rumsreglering Frånluft /rumsreglering med utetemperaturkompensering Sommar/Vinter beroende växling mellan frånluft /rumsreglering och tilluftsreglering Frånluftstemperaturrelaterad tilluftsreglering Temperatur offset för låg och hög hastighet Sommar/Vinter temperaturbörvärde Kylåtervinning Övriga funktioner 4 extra veckoscheman för av/påstyrning av externa komponenter via digital utgång 5 extra givare 10 extra konfigurerbara larm, aktiverade via digital ingång Extra fläkmotorstyrning av/påfunktion med driftsindikering Backup-funktion för uppstartinställningar, spara/ återställ. Reglersekvenser temperatur 10 reglersekvenser med individuella inställningar: Vatten värmebatteri Elvärmebatteri DX värmebatteri Roterande återvinning Kors /motströms återvinning Vätskekopplad återvinning Vatten kylbatteri DX kylbatteri DX kylbatteri med återvinningsreglering Spjäll Fläktkompensering, öka/minska 2 changeover funktioner värme/ kyla 3 separata frysskyddsregulatorer Pumpstyrning 2 Stegkopplare sekventiell/binär, används med valfri reglersekvens 19
