1 Luftbehandlingsaggregat Topvex Design och funktion i perfekt balans

2 OPTIMAL FÖR DE FLESTA APPLIKATIONERNA Topvex kompaktaggregat Det breda sortimentet av modeller och storlekar gör Topvex till ett bra val för de flesta typer av applikationer. Topvex ger de bästa förutsättningarna för optimala ventilationssystem, både med hänsyn till driftsekonomi och för bästa inomhusklimat. Topvex ger dig hög kapacitet och låg energianvändning. Hela Topvex-familjen är utrustade med energieffektiva EC-fläktar som är tysta, flexibla och pålitliga. Alla Topvex-aggregat är väldigt kompakta och passar i trånga utrymmen. De kan lätt transporteras eftersom de har anpassade dimensioner för exempelvis standardmått på dörröppningar och är lika lämpliga för ny- och ombyggnation som renovering av fastigheter. Topvex kommer att möta och överträffa dina förväntningar. 2 systemair

3 AVANCERAD TEKNIK GJORD TILLGÄNGLIG Systemair Access Vi på Systemair är dedikerade att göra saker enklare för våra kunder och vi anser att avancerad teknik ska vara tillgänglig för alla. Vi har nu kombinerat ett starkt hjärta med en skarp hjärna - Systemair Access. Systemair Access är en komplett styr- & reglerlösning för luftbehandlingsaggregat som underlättar för dig att optimera prestandan i din ventilationsanläggning. Den gör den avancerade tekniken i Systemairs luftbehandlingsaggregat lätt tillgänglig och släpper lös dess fulla kapacitet - samtidigt skapas ett bättre inomhusklimat för människor hemma, på jobbet och i offentliga byggnader. Systemair ACCESS Vi inspirerades av enkelheten i dagens mobiltelefoner och utvecklade en logisk och intuitiv menystruktur. Det är nu enklare än någonsin att navigera och få ut full prestanda från Systemairs luftbehandlingsaggregat för att skapa det perfekta inomhusklimatet, även om du inte är ventilationsexpert till yrket. systemair 3

4 Systemair Navipad Styr Topvex med ett klick NaviPad är en ergonomisk och slitstark styrplatta med enkelt användargränssnitt, speciellt framtagen för industriella miljöer. Du är i kontroll Du lär dig snabbt NaviPads grafiska användargränssnitt. Du styr och övervakar ditt ventilationsaggregat genom att navigera i den enkla och intuitiva menystrukturen och väljer bland ikoner på pekskärmen. Tack vare NaviPads användarvänlighet är det nu enklare än någonsin att sköta ett ventilationsaggregat. Bli proffs! Du behöver inte vara expert för att få ut max av ditt ventilationsaggregat. Vi har utformat alla funktioner och tillval med användarens enkelhet i åtanke, så att du ska kunna dra största möjliga nytta av ditt aggregat. Få människor att må bra! Genom att använda ditt aggregat maximalt effektivt sparar du energi och pengar. Men i slutänden handlar allt om människor och deras välbefinnande. Systemair Access och NaviPad gör det möjligt för dig att optimera aggregatets prestanda så att människor kan trivas i ett skönt inomhusklimat. Systemöversikt i NaviPad - flera aggregat kan kopplas till samma NaviPad. SYSTEMAIR ACCESS Löstagbar NaviPad är en robust styrplatta, designad för industriellt bruk. Den sitter monterad i ett fäste på aggregatet men är lätt löstagbar fö handhållen användning. NaviPad är ansluten via 3m flatkabel 4 systemair

5 Du har kontrollen Med NaviPad har du alltid kontroll över ditt aggregat. Om ett fel uppstår får du genast ett larm. Tryck på larmikonen så visas en lista på aktiva larm eller larmhistorik. Enkel att använda Användargränssnittet är inspirerat av dagens smarta mobiler och surfplattor. Klicka bara på en ikon på din pekskärm för att aktivera en funktion, ändra en inställning eller justera ett värde. Du lär dig snabbt efter hand som du använder din NaviPad tack vare dess intuitiva grafiska användargränssnitt. Tappade du den, inga problem! NaviPad är specialutvecklad för industriellt bruk lättanvänd men samtidigt robust och slitstark. Den är falltestad och IP54-klassad, vilket gör den lämplig i de flesta miljöer. Tack vare att ramen är tillverkad av högfriktionsgummi håller du enheten stadigt i handen medan du styr ditt aggregat. Se flera aggregat samtidigt Med ett klick på hemknappen tar du fram en översiktsvy. En LEDlampa visar aktuell status och du kan ta styra och övervaka alla anslutna Geniox-aggregat från en och samma NaviPad. Data i realtid Det är enkelt att fjärrstyra och anpassa ditt aggregats prestanda. Relevanta realtidsdata och flödesscheman är enkla att ta fram och kan ändras med några få klick. Du kan enkelt kontrollera status och ändra inställningarna för ditt aggregat. Dynamiskt flödesschema för luftbehandlingsaggregatet i NaviPad. systemair 5

6 Systemair Topvex Design och funktion i perfekt balans TOPVEX T-series För smala utrymmen Våra toppanslutna aggregat är rätt val där det inte finns tillräckligt mycket plats att ansluta kanaler från sidan. Finns i modeller med roterande värmeåtervinning (Topvex TR) eller en högeffektiv motströmsväxlare (Topvex TX/C) SYSTEMAIR Access 6 systemair

7 TOPVEX S-series För låga utrymmen När det är lågt i tak är i stället ett sidoanslutet aggregat rätt lösning. Finns med roterande värmeåtervinning (Topvex SR), motströmsväxlare (Topvex SC) och en högeffektiv motströmsväxlare (Topvex SX/C). TOPVEX F-serien För undertak Denna serie placeras i innertaket men kan också monteras på vägg. Lägsta modellen är bara 350 mm hög och kan placeras mellan två taknivåer. Finns med roterande värmeåtervinning (Topvex FR), motströmsväxlare (Topvex FC) samt som tilluftsaggregat (Topvex SF*). *Topvex SF är inte utrustat med Systemair Access SYSTEMAIR Access SYSTEMAIR Access systemair 7

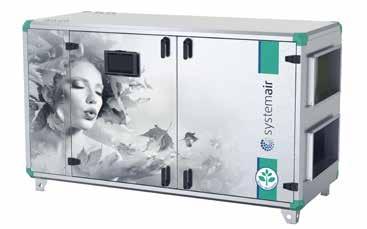

8 Systemair Topvex Design och funktion i perfekt balans Topvex TR Topvex SR Topvex TX/C Topvex SX/C Topvex TX/C TR Luftflöden upp till 1.7 m 3 /s Topvex TX/C och TR är luftbehandlingsaggregat med toppanslutningar för att minimera golvytan. TR är mycket flexibel att installera eftersom den är utrustad med roterande värmeväxlare som inte kräver vattenavlopp. TX/C har en effektiv motströmsväxlare som är lämplig att använda när till- och frånluft ska vara helt separerade från varandra. TX/C kan fås med sektionsavfrostning. Topvex SX/C SR Luftflöden upp till 1.6 m 3 /s Topvex SX/C och SR är luftbehandlingsaggregat med sidoanslutningar för lägsta bygghöjd. SR är mycket flexibel att installera eftersom den är utrustad med roterande värmeväxlare som inte kräver vattenavlopp. SX/C har en effektiv motströmsväxlare som är lämplig att använda när till- och frånluft ska vara helt separerade från varandra. SX/C kan fås med sektionsavfrostning. Alla våra Topvex har minimum 40 mm dubbelmantlad höljeskonstruktion, mineralull säkerställer god ljud-och värmeisolering. * m3/h * m3/h TX/C 03 SX/C 03 TX/C 04 SX/C 04 TX/C 06 SX/C 06 TR 03 SR 03 TR 04 SR 04 TR 06 TR 09 SR 06 TR 12 SR 09 TR 15 SR * Min flöde baserat på 1 m/s, högsta flöde vid 0 Pa externt tryck m3/s m3/s 8 systemair

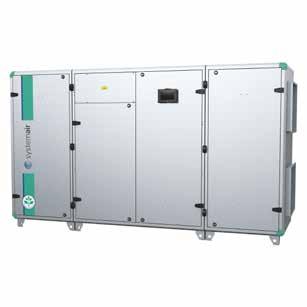

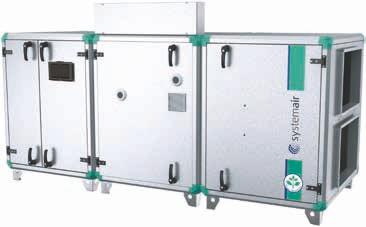

9 Topvex SC Luftflöden upp till 1.9 m 3 /s Topvex SC är ett luftbehandlingsaggregat med sidoanslutningar. SC är utrustat med högeffektiva motströmsväxlare. Motströmsväxlare används där det är nödvändigt att separera till- och frånluft och när det krävs effektiv värmeåtervinning. Dubbla bypasskanaler ger lägsta möjliga SFP-värde i alla driftsituationer. Frånluftens bypasspjäll används också av den inbyggda brandfunktionen för att garantera fritt flöde till frånluftsfläkten, genom att förbigå frånluftsfiltret och motströmsväxlaren. Topvex FC Luftflöden upp till 0.74 m 3 /s Den mycket låga bygghöjden på Topvex FC gör den till en idealisk lösning i undertaksapplikationer. EC-fläktar och lågt internt tryckfall garanterar en låg energianvändning. FC har högeffektiv motströmsvärmeväxlare med 100 % sektionerad bypassfunktion. * m3/h * SC 03 SC 04 FC 02 SC 06 SC 08 FC 04 SC 11 FC m3/s m3/h m3/s * Min flöde baserat på 1 m/s, högsta flöde vid 0 Pa externt tryck systemair 9

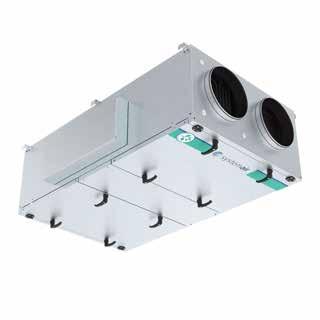

10 Systemair Topvex Design och funktion i perfekt balans Topvex SF levereras inte med Systemair Access Topvex FR Luftflöden upp till 1.7 m 3 /s Topvex FR är ett mycket kompakt sidoanslutet aggregat avsett att installeras i undertak eller i andra utrymmen med låg bygghöjd. FR är utrustat med roterande värmeväxlare. Förutom effektiv värmeåtervinning har roterande värmeväxlare fördelen att kondensavlopp inte är nödvändigt. Detta gör att FR kan installeras på många olika platser. Topvex SF Luftflöden upp till 1.2 m 3 /s Topvex SF installeras i undertak eller andra utrymmen med låg bygghöjd. Enheterna levereras komplett med färdiginställt styrsystem klart för användning. Stora inspektionsluckor och löstagbara huvudkomponenter möjliggör enkelt underhåll. Den 50 mm dubbelmantlade höljeskonstruktionen med mineralull säkerställer god ljud- och värmeisolering. Topvex FR har fått nya tysta fläktar med bättre prestanda och en ny roterande värmeväxlare med högre verkningsgrad. Allt detta bidrar till en lägre energianvändning. Läs mer på systemair.se. * m3/h * FR 03 SF 02 SF 03 FR 06 FR 08 SF 04 SF 06 SF 08 FR 11 SF m3/s m3/h m3/s * Min flöde baserat på 1 m/s, högsta flöde vid 0 Pa externt tryck 10 systemair

11 Topvex SoftCooler En serie kylmoduler som uppfyller höga krav på komfort och energi Topvex SoftCooler TR är kylmoduler för Topvex TR storlek 09, 12 och 15. Topvex SoftCooler SR passar Topvex SR storlek 09, 12 och 15. SoftCooling ger en unik effektreglering Topvex SoftCooler är en tilläggsmodul för att på ett enkelt sätt integrera kyla i luftbehandlingsaggregatet. Tack vare en unik mjuk reglering av kyleffekten ges ett stort steglöst reglerområde.tillufttemperaturen kan därmed hållas på en mer precis nivå än andra jämförbara system vilket resulterar i högre temperaturkomfort i lokalen. Effekten anpassas till det aktuella kylbehovet och påverkar på så vis systemets köldfaktor (COP) positivt. SoftCooler TR har en unik bypassfunktion som sparar energi och pengar De flesta lokaler har bara kylbehov under en begränsad tid av året. Frånluften som vid kylbehov passerar kondensorn kan då istället automatiskt ledas förbi denna via ett särskilt bypasspjäll (tillval). Tryckfallet minskar och fläktens arbetsbelastning kan därmed minskas vilket resulterar i minskade driftkostnader. Topvex SoftCooler är enkel att installera Enheten monteras mellan aggregatets fläktdelar. Förberett internt styrkablage kopplas till aggregatets kopplingsbox, dräneringsavlopp ansluts och separat kraftmatning kopplas sedan är det klart. Topvex SoftCooler levereras som en egen aggregatdel helt driftfärdig och provad från fabrik. Modulen innehåller ett komplett driftfärdigt DX-kylsystem med en steglöst varvtalsstyrd kompressor. systemair 11

12 Topvex styr- och reglerfunktioner Mjukvaruversion 4.0

13 Huvudfunktioner Åtkomsträttigheter - 3 olika nivåer Slutanvändare, Operatör, Service Dynamisk flödesbild Redigerbar benämning av aggregat Redigerbara benämningar av larm Redigerbara benämningar av reglersekvenser, in-/ utgångar Sektionsavfrostning Tidsstyrprogram låg, normal, hög fläkthastighet Förlängd drift låg, normal, hög fläkthastighet Extra regulator - t. ex. extra zon, förvärmare eller eftervärmare Analog filterövervakning Manuell styrning av driftläge, In-utgångar, fläktar och reglersekvenser t.ex. driftsättning, funktionskontroll Brand & Rökgasfunktion Brandspjäll styrning och motionering Fuktreglering, extern befuktning/avfuktning Kommunikationslarm för samtliga modbuskomponenter Fläktstyrning Reglertyper: Luftflödesstyrning m 3 /h, m 3 /s, l/s, CFM Konstant lufttryck Pa, in.wg Konstant tryckreglering med frånluftsfläkt som slav Konstant tryckreglering med tilluftsfläkt som slav Manuell utstyrning % Extern styrning Dedikerad flöde-/tryckingång 3 fläktkompensationskurvor valfri inkopplad givare Behovsstyrning CO 2 av/på-funktion Frikyla Stöddrift av/på-funktion Temperaturreglering Reglertyp temperatur: Tilluftsreglering Tilluftsreglering med utetemperaturkompensering Frånlufts /rumsreglering Frånluft /rumsreglering med utetemperaturkompensering Sommar/Vinter beroende växling mellan frånluft /rumsreglering och tilluftsreglering Frånluftstemperaturrelaterad tilluftsreglering Temperatur offset för låg och hög hastighet Sommar/Vinter temperaturbörvärde Kylåtervinning Övriga funktioner 4 extra veckoscheman för av/påstyrning av externa komponenter via digital utgång 5 extra givare 10 extra konfigurerbara larm, aktiverade via digital ingång Extra fläkmotorstyrning av/påfunktion med driftsindikering Backup-funktion för uppstartinställningar, spara/ återställ. Reglersekvenser temperatur 10 reglersekvenser med individuella inställningar: Vatten värmebatteri Elvärmebatteri DX värmebatteri Roterande återvinning Kors /motströms återvinning Vatten kylbatteri DX kylbatteri Fläktkompensering, öka/minska 2 changeover funktioner värme/ kyla 3 separata frysskyddsregulatorer Pumpstyrning 2 Stegkopplare sekventiell/binär, används med valfri reglersekvens systemair 13

14 Dimensioner Toppanslutning Typ Bredd [mm] Höjd [mm] Djup [mm] delbar [mm] TX/C TX/C TX/C TR TR TR TR /2=895 TR /2=965 TR /2=965 Sidoanslutning Typ Bredd [mm] Höjd [mm] Djup [mm] delbar [mm] SX/C SX/C SX/C SR SR SR SR /2-29=890 SR /2-29=890 SC SC SC ** SC ** SC ** Toppanslutning Typ Bredd [mm] Höjd [mm] Djup [mm] delbar [mm] FR (590)* FR (705)* FR (790)* FR (904)* FC (414)* FC (460)* FC (560)* SF SF SF SF SF SF *Höjd vid användning av skjutdörrskit ** SC 06, 08 och 11 levereras i 3 moduler 14 systemair

15 Vi ser till att du levererar i tid Alla situationer går inte att förutse och ibland krävs väldigt snabba lösningar. Vi har redan korta leveranstider, men ibland behöver det gå ännu snabbare. Därför finns det möjligheten till expressleverans på våra bäst säljande kompaktaggregat. Mer information och villkor hittar du på vår hemsida. systemair 15

16 Huvudkontor Systemair Sverige AB Industrivägen Skinnskatteberg Tel mailbox@systemair.se Säljkontor Stockholm Veddestavägen Järfälla Tel Uppsala Bergsbrunnsgatan Uppsala Tel Göteborg Lona Knapes Gata Västra Frölunda Tel Jönköping Västra Storgatan Jönköping Tel Malmö Grimsbygatan Malmö Tel Västerås Sigurdsgatan Västerås Tel Norrköping Holmengatan Norrköping Tel Haparanda Järnvägsgatan Haparanda Tel Systemair Sverige AB Januari 2019 D
