Installationsanvisning

Transkript

1 VIKTIGT! Läs igenom hela denna anvisning innan du startar uppdateringen av ELPROCAD ic Före installation av uppdateringen. Rekommendationen är att färdigställa pågående projekt innan du uppdaterar ditt program. Har du direkt nytta av de nedan angivna rättningarna eller funktionerna kan det vara en anledning att frångå rekommendationen. Alla filer som byts ut under installationen kommer automatiskt att sparas i den mapp för Backup-filer du anger innan installationen startas. Om du har gjort ändringar av symboler, blanketter, rapporter eller menyer så är rekommendationen, som extra säkerhetsåtgärd, att spara de ändrade filerna innan du startar uppdateringen. Efter installationen finns då en möjlighet att återställa dessa filer om så behövs. 2 Installation av uppdateringen. Installera uppdateringen genom att högerklicka på den nedladdade filen, upd50c10sv.exe, och välj alternativet Kör som administratör i den meny som visas. I vissa fall kan installationen behöva bekräftas i ytterligare en dialog. 3 Vad är rättat? De nummer som inleder raderna nedan hänvisar till PROCAD Systems ärenden på planerad utveckling, inkomna önskemål om förbättringar, nya funktioner eller rapporterade fel. VIKTIG INFORMATION: Ni som konstruerar enligt Funktionsorienterat ritsätt (Doc80) ska inte installera patchen till c10 då vi har upptäckt ett problem med inläsningen av nivåer. Från version 5.0c9 till 5.0c Inställning för att skapa EMF-filer saknas i ELPROCAD Inställningar, Projektautomatik 2243 PRO: Projektredigeringen uppdateras inte interaktivt 2234 PRO: Apparatdatabasen, risk för sönderskrivning om flera rader kopieras/tas bort samtidigt 2233 PRO: i projekt där Apparatdatabasen är i tds-format presenteras inte innehållet i apparatgrupperna 2231 PRO: Rapporter uppdateras inte interaktivt 2223 RITMILJÖN: dialogen ELPROCAD Bladhantering uppdateras inte med den dwg/blad som är aktivt i ritmiljön 2217 PRO: tar lång tid att öppna projekt med stora/flera Apparatdatabaser 2213 PRO: att öppna projekt som är sparade på nätverket tar mycket lång tid 1/11

2 2212 RITMILJÖN: krasch vid Analysera projekt (och Förbindningskommentarer) 2211 PRO: Apparatdatabasen, det går inte att kopiera enstaka tecken i en cell 2210 RITMILJÖN: högerklicksmeny för flikkontroller visas inte korrekt. Gäller Model/Layout och Ritningsflik 2209 RITMILJÖN: Krasch när kommandosekvensen E,PRO,N körs 2205 FÖRBIND INTERN: filen elpr_report.txt tas felaktigt bort av programmet 2001 PRO: Preview-filer visas inte om bladnamnet (filnamnet) innehåller en punkt före filändelsen.wmf/.emf 1521 PRO: Lägg till manuell apparat: läggs en ny till skrivs en befintlig manuellt inlagt apparat över Från version 5.0c8 till 5.0c Kryssrutan med Inför ändringar i dialogrutan Projektautomatik visas inte efter Projektredigering 2063 APPARATDATABASEN: innehåller en cell strängen [mellanslag]/ ersätts denna automatiskt med [mellanslag]\ 2058 FÖRBIND KRASCH: elpricpro kraschar för vissa projekt när Intern eller Externmodulen öppnas 2055 Automatisk reparation av korrupt apparatdatabas 2054 RAPPORTER: Lägg till kolumn i en rapportmall orsakar IndexOutOfRangeException 2026 APPARATDATABAS: ändras gruppnamnet AUTOMATSÄKRING till t ex GGGG och sedan ändras tillbaka till AUTOMATSÄKRING hamnar posten sist 2014 INSTALLATION: exempelprojektet levereras med fel defaultsökvägar 2010 Förbindningskommentarer kan inte hantera alla tecken som tillåts att skrivas in 2001 Pro: Preview-filer visas inte om bladnamnet (filnamnet) innehåller en punkt före.wmf/.emf filändelsen 1996 Förbind Intern: ändringar för en placering påverkar ändringslistan för en helt annan placering 1992 Funktionsorienterat: Analysen upptäcker inte en underliggande nivå/placering 1979 Krasch vid ändring av Projektinställningar 1978 APPARATDATABAS: går inte att välja ut databasen i ritmiljön trots att det finns artiklar inlagda 1974 LICENSHANTERINGEN: licensprogrammet tappar licensen under prg.körning => Licens saknas 1973 Stabilitet: Signera alla programmoduler enligt senaste kraven (SHA256 kryptering) 1969 "Öppna blad i projekt"-fönstret ska endast uppdateras vid ändring istf att läsa DWGNAME/DWGPREFIX 1968 FÖRBIND EXTERN: Förbindningstabell gör att elpricpro.exe kraschar 1967 Visa Felrapport och Kontrollfunktion fungerar inte 1965 PRO/APPARATDATABAS: Vid DIREKT h-klick på en cell så visas inte alternativet Lägg till ny rad efter denna 1964 KRASCH i Analys: innehåller ritningen för många objekt kraschar chlticad.5.exe 1959 Import till Montage: Symbolen sätts in men inte plintdefinitionen om Dimension används 1958 Projekt där Placeringen innehåller 25tkn fungerar inte 1955 Krasch vid öppnandet av en kabellista pga begränsad minnesbuffert 1954 Förbind Intern: Ändringslistan presenteras inte efter Analys på ett fryst projekt 2/11

3 1944 ELPROCAD sparar filer med gemener som tidigare varit med versaler 1923 Sök efter uppdateringar: funktionen använder inte den inställda standardwebläsaren 1922 Kontrollera ny version: ändra texten i dialogerna 1917 Ändra attribut slutar fungera 1913 APPARATDATABAS: Spara ändringar tappar fokus i projektträdet och apparatdatabasens rutnät 1912 Funktionen Lägg till manuell apparat orsakar krasch i projekt med en apparatdatabas i XMLformat 1911 APPARATDATABAS: Verkställ/Återställ och Sök/Ersätt knapparna blir inte utgråade rätt 1905 APPARATDATABAS: växlar man apparatgrupp försvinner fältet Sök och ersätt 1901 RAPPORTER: Rapport till ritning fungerar inte för rapporten Ritningar 1882 Förbind Intern: för många apparatdefinitioner i montageritningen gör att programmet kraschar 1876 XML-apparatdatabasen blir sönderskriven 1850 PRO, Apparatdatabas: knapparna Återställ och Verkställ ska initialt vara utgråade 1759 Apparatdatabasen: Programmet klarar inte att tolka en tom XML-nod 1686 Pro: Krasch vid visning av Preview-bild, Förhandsgranskningsbild 1685 Previewbilderna i Projektfönstret gör att elpricpro.exe kraschar 1666 Manuellt inlagda apparater: kommandot Kopiera orsakar Unhandled exception 1664 Ta bort dialogen Vill du avsluta programmet? 1612 Ersätt dialogen Inget att rapportera med dialogen Felrapport PRO: Ta bort texten markerat från funktion Ta bort markerat blad ur projektet, Öppna markerat blad 1600 Byte av XML-apparatdatabas i ett befintligt projekt slår inte igenom 1483 Inmatning av för många tecken i Beskrivningsfältet i kabeldatabasen ger trunkering av texten och återkommande "Databasen har ändrats" dialog 1315 Laddning av korrupt Wmf/Emf-fil kraschar förhandsvisningen 1240 Knapparna "Sök nästa", "Ersätt", "Ersätt alla", "Återställ" och "Verkställ" i apparatdatabasfliken blir ej rätt aktiverade/avaktiverade 1056 Wmf/Emf förhandsgranskningsbilden är låst för uppdatering vid analys 1013 Start: Önskar en högerklicksfunktion för att rensa listan med senast använda projekt 955 Start: Skapa stöd för Dra&Släpp till Startdialogen 901 #0310 Apparatdatabasen: Fälten klarar inte tecknet / 841 #0251 Växlar man enkelbladsritning med Nästa blad i projekt ändras versaler till gemener i filnamnet. 836 #0246 Apparatdatabasen: Används / i databasen så visas endast text bakom / 751 #0371 Leverera projektet elprocad.pds för att ställa om grundinställningarna i elprocad.cfg. 637 #0203 Revision skrivs ut på rapporten men inte i Interna förbindningar. Från version 5.0c7 till 5.0c8 RITMILJÖN 3/11

4 ID1748: XR 3 Apparat saknas har åtgärdats. ID1621, 1840: Fix för bibehållen PDMODE-inställning. Från version 5.0c5 till 5.0c7 RITMILJÖN Fix av problem med analys av Generell apparat definition. Symbolen kunde tolkas som dekorativ i mycket speciella fall. PROJEKTMILJÖN Förbättrad förklaring av felmeddelande för fel typ FT 2 och FT 7 i Interna förbindningar. Borttagen risk för att kablar skall komma med i apparatlista. Från version 5.0c4 till 5.0c5 RITMILJÖN ID1528: Efter körning av projektautomatik visas nu åter det blad som var aktuellt när körningen startade. PROJEKTMILJÖN ID1530: Åtgärdat problem vid tolkning av db prefix vid läsning av XML-fil som har konverterats från TDSformat ID1529/ID1509: Åtgärdat problem som kunde medföra att sista raden försvinner på varje Excel-blad för standardmallen InternFörbTabell.xls ID1538: Åtgärdat problem som kunde medföra oavsiktlig radering av fryst intern förbindningstabelltabell. ID1533: Externa förbindningar. Ny inställning i CFG-fil för att tillåta kontroll av placering (PLAC) på externa kablar. Externa kablar skall alltid ha en placering som är extern, t. ex. YTTRE. Interna kablar skall alltid ha samma placering som det skåp som den tillhör, t. ex. kablar i skåpet AS1 skall ha placeringen AS1. Standardvärdet är ingen kontroll av placering för kablar. Med följande rad i projektets cfg-fil kan man aktivera kontroll av placering för kablar: ("WHCSKIP_PLAC_CHK" "0"). I kommande uppdatering kommer denna inställning att finnas med som ett alternativ i ELPROCAD Inställningar. Om man inte tillåter kontroll av placering så kan man få falska felmeddelande från interna kablar. Från version 5.0c3 till 5.0c4 RITMILJÖN ID1471: Externa förbindningar: Fel som berör en kabel med en intern placering rapporteras inte längre som fel i Externa förbindningar. ID1474: Åtgärdat risk för krasch vid montageanalys och många apparater. PROJEKTMILJÖN ID1475: Åtgärdat risk för krasch vid läsning av projekt med lång sökväg till många TDS/XML-databaser 4/11

5 Från version 5.0c2 till 5.0c3 RITMILJÖN ID1279: Prefix för postbeteckningar ändras inte längre vid kopiering. Fortfarande ges ett korrekt prefixförslag för postbeteckningar (BET1) vid nyinsättning av symbol. ID1274, ID1340: NYHET: Fri signalhänvisning till annat dokument stöds nu. Ange NON för attributet PLAC så hanteras signalen som om den var dekorativ. Ändra attribut dialogen flyttas automatiskt in så att den blir synlig på om sparad position styr den till plats utanför bildskärmen. Det kunde inträffa då man går från två till en bildskärm att programmet försökte placera dialogen på den andra skärmen. ID1347: Nytt script för uppdatering av datum i blankett, Inför dagens datum (curdate.scr). ID1308: Nytt script Recover blad. ID1269: Importera apparater till montageritning. Det finns inte längre krav på att montagesymbol som anges i apparatdatabasen måste finnas i ELPRG-mappen. Man kan nu ange sökvägar till montagesymboler som är relativt projekt- eller apparatdatabasmappen. ID1257, ID1273: Felrapport visas nu automatiskt efter att Projektautomatiken har körts och det finns fel att rapportera. ID775: För de funktioner där valet Alla/Utvalda/Startvärde finns är nu värdet Alla default. Ex. utsättning av Area, Kabel etc. ID942: Gå till apparat i databas från ritning visar nu aktuell apparat i projektfönstret. ID1261: ELPROCAD Bladhantering: För kommandona Ta bort blad och Ändra bladnummer visas nu vilket bladnummer som avses. Ändringarna införs även samtidigt i projektets databas. ID1278: ELPROCAD Bladhantering Flerbladsutval: Ta bort blad och Ändra bladnummer påverkar nu även projektets databas. ID1262: Verktygsfältet för Interna förbindningar tänds numera automatiskt endast om projektet är förbindningsgivande. ID1272: Filnamn och bladnummer med '&' presenteras nu korrekt med '&' tecken i Projektautomatiken. ID1319: Åtgärdat så att BricsCAD inte kraschar vid öppnande av en DWG-ritning som innehöll block med extremt långa blocknamn (> 64 tecken). Standard för ELPROCAD är 8 tecken långa blocknamn. ID1331: Fix för ESC ger SNAP under fliken Allmänt i ELPROCAD Inställningar. Det är mycket viktigt att SNAP till koordinater är aktiverat när man ritar elschema i ELPROCAD. ID1333: Fix av problem med uttagsnumrering för symboler, bl. a. Värmeapparat 3-pol. ID1438: Möjlighet att skapa nya projekt från ritmiljön är borttagen. Nya projekt skapas från dialogen ELPROCAD - Start eller från projektmiljön. PROJEKTMILJÖN 5/11

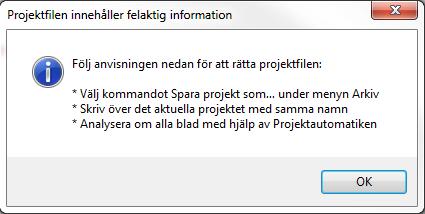

6 ID1236, ID1330: ELPROCAD genomför nu en integritetskontroll av projekt när de öppnas. Om något fel upptäcks i någon av parametrarna som läses in från projektfilerna så återställs de till rätt värde och nedanstående fönster presenteras. De fel som upptäcks berör fältlängden på de attribut som ingår i projektet. Normalt så har felet inte haft någon praktisk betydelse. Felet kan t. ex. ha uppstått vid byte av apparatdatabastyp av klassisk format till databas av XML-format eller när man använt en egen schablonfil vid skapande av nytt projekt eller sparat gammalt projekt med nytt namn. Om man följer instruktionerna nedan så återställer ELPROCAD inställningarna till korrekt värde. Om programmet varnar att Projektfilen innehåller felaktig information enligt bilden ovan så rekommenderar vi att man följer anvisningarna. Välj Arkiv Spara som och skriv över det aktuella projektet med samma namn. Därefter bör man välja att analysera om hela projektet med hjälp av Projektautomatiken. ID1264: Excelrapporter blir nu uppdaterade med senaste ändringarna i Projektinställningar. ID1232: Eventuella extra sidbrytning vid Export till Excel för interna/externa förbindningar är borttagna ID1237: Automatisk rapportuppdatering stängs tillfälligt av då projektautomatik körs. Åtgärden förhindrar blinkningar i projektfönstret. Projektträdets blad blir nu automatiskt uppdaterade efter projektautomatik. ID1260, ID1265: Det går numera inte att lägga in en kolumn före Postbeteckning (BET1) i en apparatlista. Rapporter som refererar till Postbeteckningar förutsätter att postbeteckningarna ligger i första kolumnen. ID1287, ID1342: Numera tillåts TDS-databas med samma namn som XML-databas i samma mapp. ID1315: Korrupta WMF/EMF-filer kraschar inte längre förhandsvisningen. Korrupta filer tas nu bort automatiskt. ID1318: Drop-down listan över interna förbindningar är nu uppdaterad med de senaste ändringarna i MDBfilen ID1327: Externa Kabelnummer utökas till maxlängden för BET1 enligt schablonfilen/pds-filen. Man behöver inte längre ange Max antal tecken för Kabelnummer i ELPROCAD Inställningar. - Behöver inte längre anges. ID1337: Programmet hanterar Kabelnummer upp till 31 tecken för interna kablar ID1328, ID1338: Bättre hantering av flerblad/enkelblad, d v s bättre igenkänning av enkelbladsritningar med lagerstruktur som inte följer ELPROCAD rekommenderad standard. ID1339: Analys tillåter numer enstaka Enlinjesymboler i kretsschema utan att betrakta bladet som Enlinjeschema. 6/11

7 ID1341: Nu tillåts c:a 1700 apparater på ett blad istället för max 597. ID1259: Fix av problem med tappade förbindningar i funktions- och placeringsorienterat projekt. Felet uppstod i 5.0c2. Från version 5.0c1 till 5.0c2 Hantering av Uppdatera av aktuell flik när MDB filen ligger på en filserver, vars interna klocka inte är synkroniserad med ELPROCAD klientens interna klocka. Uppdatera-knappen aktiveras ej om MDB-filen saknas. Ytterligare rättningar i Interna förbindningar när det gäller bl. a. frysning. Kraschbuggfix när man klickar på Avbryt-knappen i Projektinställningar dialogen efter att ha skapat ett nytt projekt från startfönstret. Från version 5.0b9 till 5.0c1 Förbättringar gjorda för att hantera projekt där flera användare arbetar med samma projekt. Ändringarna berör hur ändringar av projektinställningar gjorda av en användare slår igenom hos övriga. Förbättringar har även gjorts för att säkerställa att ändringar gjorda i projektets databas (mdb-filen) slår igenom i rapporter och projektträdet som visas i Pro miljön. Gäller såväl i fleranvändarmiljö som för enanvändare. Om Automatisk rapportuppdatering är avslagen så tänds i stället en Uppdateraknapp som kan användas för att uppdatera den visade rapporten. Rättningar är gjorda för Interna förbindningar som gäller Funktionsorienterade projekt och för projekt där man använt postbeteckningar och placeringar som liknar dem i Funktionsorienterade projekt, d v s man använt + och. i placeringar. Rättningar är även gjorda för att frysningar, d v s projektens ifb-filer åter skall vara kompatibla med ELPROCAD ic 4. ID1167: Pro: Onödiga uppdateringar av visade rapporter som kunde orsakar blinkningar är borttagna. ID1151: Fix för att möjliggöra redigering av kabeldatabas för ELPROCAD ic Basic ID1152: Fix av repetition av ELPROCAD kommandon, t. ex. ELPR_FBLINE, i Ritmiljön. ID835: Spärra fältet Bladspecifikt attribut för inmatning av fri text i dialogen för Projektinställningar. ID1153: Åtgärdade fel som kunde uppkomma vid skapandet av nytt projekt ID1154: Visa endast XML-databaser med korrekt format i dialogen för Projektinställningar. ID1155: Visa felmeddelande "Du kan inte återgå till gamla databasformatet (*.tds) för detta projekt!" om användaren försöker byta från XML till TDS databas i dialogen för Projektinställningar. ID1156: Visa endast TDS eller XML filer i lista av valbara databaser i dialogen för Projektinställningar. ID1157: Nu tillåts ej * och Filnamn.* som filnamn vid val av TDS/XML databaser i dialogen för Projektinställningar. *.tds och *.xml är tillåtna filnamn om man vill ange att alla databaserna skall tas med i ett projekt. ID1158: Databas-prefixen som t.ex. EPCB eller ABB_ visades inte för TDS-databaser i dialogen för Projektinställningar. ID1159: Ny felkod: "FT 36 Kabelpart utan giltiga anslutningar." ID902: Spara visas istället för Öppna i dialogen Välj fil för Exportera PLC ID1145: Förvalt värde för Placering i Bladhänvisning är fel ('?' istället för '*' för att matcha ALLA placeringar). Problem med Lägg till kolumn i rapporter och databaser är åtgärdat. ID1165: Pro: Ny funktion Verktyg Uppdatera som ALLTID uppdaterar aktuellt fönster. ID1166: Pro: Skrivskyddade celler kan ej kunna tas bort med tryck på Delete-knappen i Applikationsdatabasen 7/11

8 Pro: Export till Excel fungerar mot Excel 2003 och nyare Frågan "Vill du öppna ELPROCAD-inställningar för att åtgärda felen?" visas nu endast en gång vid fel Ingen uppdatering av projektfiler sker längre om användaren avbryter dialogen för Projektinställningar Pro: Filterraden blir ej längre en del av rapporten vid initiering av den förvalda rapporten Pro: Det går nu att ny rad i lucka av lediga typnummer för XML databaser. Pro: Förbättrad hantering av filnamn med illegala tecken (bl.a. hantering av placeringar innehållande ':' i Interna förbindningar) Pro: Visar endast varningsmeddelandet "Projektets sökvägar har ändrats. Vill du öppna om projektet nu?" vid behov (ej för ändringar gjorda av användaren själv eller ändring av vissa inställningar i Externa förbindningar som lagras i CFG-filen) Problem med att "Skapa nytt projekt" direkt från ElpricStart-fönstret är åtgärdat. Pro: Visar nu särskilt felmeddelande för TDS databaser som saknar motsvarande TDX-fil. Pro: Ändringar i applikationsdatabasen sparas nu alltid vid byte till en annan databasflik eller vid övergång till annan huvudflik Pro: Detekterar nu externa ändringar av applikationsdatabasen och tillåt användaren att spara de egna ändringarna Pro: Visa uppdaterade celler i applikationsdatabasen på en gång, istället för efter radbyte Lägg till manuell apparat fungerar nu i högerklicksmenyn för apparater i apparatdatabeserna. Begränsningen av antal rader per sida i egendefinierade Excelrapporter har ökats från ca 60 till 100. Från version 5.0b8 till 5.0b9: ID84: Man kan numera i Projektredigering söka även efter textsträngar som är "låsta" ID131: Numera visas i Projektinformationen vilken Apparatdatabas som är vald som Standard ID165: Det går nu enkelt att, i ELPROCAD Inställningar, välja vilken databas som utgör standarddatabas. ID165: Urval av apparatdatabaser till ett projekt har förbättrats i ELPROCAD Inställningar. ID173: Det går numera att kopiera flera celler från en apparat i en apparatdatabas till samma antal celler i en annan apparat, d v s kopiering av flera celler i apparatdatabaser har gjorts mer Excel lik. ID175: Repetition av Plintrad i Kretsschema fungerar nu. ID178: Det är nu tillåtet med fler tecken än siffror och bokstäver i bladnummer/lagernamn. ID183: Felrapportdialogen går ej längre att förminska så att mindre än 3 rader visas. ID184: Förhandsvisning i PLC-dialogen har rättats. ID195: Kolumnen Handle visas inte längre i Felrapporter (Pro-fönstret) ID196: Hämta enkelblad i flerbladsdialogen är rättad. ID203: Eftersom det ej längre går att exportera apparatdatabaser till dbf-format så har det valet tagits bort. ID204: Kommentar till symbol i högerklicksmenyn fungerar nu utan att man behöver peka om symboltillhörighet. ID205: Splashfönster vid övergång till ritmiljön borttagna. ID206: Exportera till Excel hantera numera även mallar i xlsx-format. ID210: Variabeln PDMODE hanteras nu korrekt vid analys av blad. Uttagsspärr kunde ibland, vid fel värde på PDMODE, analyseras felaktigt tidigare. ID221: Sökfunktionen i Egna symboler menyn fungerar nu även med längre söksträngar. ID229: Dokumentet Välja valfri apparatgrupp.. på hemsidan har rättats. ID230: Funktionen Exportera apparatdatabas för XML-databaser har gråats ut eftersom databasen ju redan är i XML-format. 8/11

9 ID236: Projektautomatiken kunde tidigare stänga modifierade ritningar utan att spara dem. Ritningar som är modifierade men inte sparade före det att Projektautomatiken körs kommer att lämnas kvar så att användaren kan avgöra vad som skall ske. ID832: Analys av blad med ogiltiga tecken för Bladnummer orsakar ej längre krasch. ID839: Esc ger SNAP följer nu inställningen i ELPROCAD Inställningar. ID845: Problem med att kopiera och klistra in i kabeldatabasen är lösta ID847: Dialogen för Flerbladshantering flyttas automatiskt in på huvudskärmen om man går från 2- skärmslösning till en skärm. ID848: Programmet kraschar ej längre om man tar bort en kolumn ur en Rapport och sedan Exporterar rapporten. ID849: Numera tillåtet med längre kabelnummer i Externa förbindningar. Utökat från max 15 tecken till max den begränsning som gäller för attributet BET1 (postbeteckning). ID185, ID886: I systemverktyget Importera egna symboler har listan över ELPROCAD versioner att importera ifrån uppdaterats. ID896: Det fungerar nu att tända och släcka kolumnerna Benämning 1-5 i visning av apparatdatabaser. ID897: GAP under Egna symboler och Funkt.orienterat ger en DAP, åtgärdat. ID922: Kontroll av att man inte oavsiktligt sätter in en ny blankett ovanpå en annan på ett och samma blad. ID938: Kabel i funktions- & placeringsorienterat ritsätt accepterade tidigare ibland bara 5 tkn. ID946: Exportera XML-Apparatdatabas till XML är numera utgråad. Det finns ingen anledning att exportera en XML-databas till XML. ID949: Extra analyserade lager & Ej analyserade lager som anges i ELPROCAD Inställningar fungerar nu. ID952: Speciella apparatlistor kunde tidigare krascha om man inte först körde rapporten Beställningslista. ID1024: Summering av plintar i apparatlistan kan stängas av med att raden ("SUM_TERMINALS" "N") läggs till i ELPROCAD.cfg eller i projektets cfg-fil. Funktionen kommer senare att kunna aktiveras i ELPROCAD Inställningar. ID1047: Ändringar i Bladhantering i ritmiljön återspeglas nu korrekt i Blad-trädet i Pro-fönstret ID1048: Krasch vid borttagning av ett eller flera blad kunde tidigare ske ID1055: Import av CABLES.xml efter export till XML ger ej längre felmeddelande ID1069: Databaser med VERSALER i filtypen (.XML/.TDS) kunde ej tidigare laddas in Från version 5.0b7 till 5.0b8: OBS. Procad Systems AB upphör med support av ELPROCAD som körs på datorer med operativsystemet Windows XP, när Microsoft support av det upphör. Detta beräknas ske den 8 april Uppstart av programmet har blockerats en viss tid om internet inte funnits tillgängligt. Detta sker inte längre. Möjligt att associera ELPROCAD ic Pro med pds-filer, och att dra in en pds-fil i pro-fönstret för att byta projekt. Pro-progammet låser sig inte längre om ritmiljön kraschar. Pro-fönstret har dolts bakom ritmiljön efter att man valt OK i dialogen Om ELPROCAD ic Pro. Detta sker inte längre. Problem med grafisk visning av PLC-box, då boxen är större än tillgängligt fönster (scrollning krävs) i PLC-dialog åtgärdat. Insättning av PLC-box har inte fungerat. Fungerar nu. Ritmiljöns felrapport har fått ett minsta tillåtet fönster vid storleksförändring. Minnesfunktionen för släckta fel i ritmiljöns felrapport har inte fungerat. Fungerar nu igen. Dialogen för Ändra attribut kan nu storleksförändras. 9/11

10 Flerbladsdialogen som skall visas ovanpå ritmiljön, har ibland visats även då ritmiljön varit minimerad. Detta är nu åtgärdat. Flerbladsdialogen. Hämta blad är fungerar nu korrekt för ritningar som följer ELPROCAD standard för lager och bladnummer, d v s blanketten är insatt på ett lager med samma namn som bladnumret (BLAD) i blanketten. PDMODE sätts till 0 (tidigare till 1) av Återställvariabler och när man döljer ändringspunkter. Man kan inte längre av misstag sätta in en andra blankett på ett blad. Diverse fix av linjalinsättning. Programmet tillåter nu längre sökväg än 132 tecken till projektkatalogen i ritmiljön. Dialogen Anslut skåp och apparater visar numera texten (DWG) i kommentarsfältet för kablar som är definierade i kretsschema. Vissa diagnostiska meddelanden har tagits bort. Det går inte längre, i dialogen Anslut skåp och apparater, att radera eller återanvända raderad kabel som definierats i i kretsschema. Kabeln måste tas bort från kretsschemat. Från version 5.0b6 till 5.0b7: Vid tillägg av nya kolumner i XML-databaser kunde ändringen tappas bort om databasen inte sparades direkt. Felet är nu åtgärdat. Vi rekommenderar ändå att man inte dröjer med att spara (=Verkställ) ändringar i databasen. ELPROCAD kan numera varna för insatt blankett utan angivet bladnummer. Från version 5.0b1 till 5.0b6: Uppdatering av BricsCad till Version Excel-rapporten kunde tappa smala kolumner. Åtgärdat. Logon i Excel-rapporten kunde svämma över sina gränser. Åtgärdat. Problem att ändra i databas vars prefix innehåller bindestreck (-). Åtgärdat. Omöjligt att lägga till nya tillbehör till en apparat i ritmiljön, på grund av en felaktig kontroll. Åtgärdat. Rapport kunde krascha om apparatgrupp motsvarande insatt symbol i kretsschema saknades i apparatdatabasen. Åtgärdat. PLC-box dialogen. Mallar sparas nu korrekt. Det går att importera IO direkt från Excel filer. Import av IO skriver ej längre över definierade uttagsbeteckningar. Det säkerställs nu med automatisk zoom extents, att analys av ett blad blir fullständig. Exempel på tidigare felmeddelande: Attributfil finns ej och ej helt kompletta xref:ar. Rättningar av läsning av information från apparatdatabas till ritmiljön. Div. rättningar som berör modifiering av projekt med XML-databaser. Rättningar av kommandorepetition. Rättningar av insättning och redigering av kontaktbild. Rättning av problem när man byter mellan en och tvåskärmslösning. Flerbladsdialogen Flerbladsurval Ta bort blad fungerar nu korrekt. Repetition av senaste kommando fungerar bättre. Nytt projekt med XML-databaser har saknat nya kolumner. Åtgärdat. Vid ändring av ELPROCAD-inställningar kan fönstret hamna bakom ritfönstret. Åtgärdat. Ändringar av databasen som inte verkställts har förlorats då man gått över till ritmiljön eller stängt programmet. Nu ligger ändringarna kvar och varning ges när proprogrammet stängs. Sortering och släckning av databaskolumner visas lika i ritmiljöns Ändra attribut som i Pro-fönstret.. 10/11

11 Benämning för aktuellt blocknamn visas, även om blocket saknas i den aktuella databasen. Det visas vilken databas som används som standard i profönstrets projektträd. Redigering av gruppnamn är endast tillåten för xml-databaser. Kontroll att databasens gruppnamn inte töms. Vid tillägg av nya poster i databasen, fylls kolumnen Fabrikat med texten okänt. Detta för att posten skall bli synlig i ritmiljön även om den inte redigeras ytterligare. Vissa dialoger, ex. vis Felrapporten och Flerbladsdialogen, kunde hamna utanför skärmen då man övergick från två skärmar till endast en. Nu flyttas fönstret in på aktiv skärm. Några krascher i samband med inläsning av gamla projekt som saknar information om Databasstandard har åtgärdats. Underdialoger till flerbladsdialogen tappar ej längre fokus om man med musen lämnar dialogen. PLC-box dialogen kan ej längre hamna bakom ritmiljön. 11/11
