1 FS Katalog 2013/2014 Kanalsystem THINK CONNECTE.

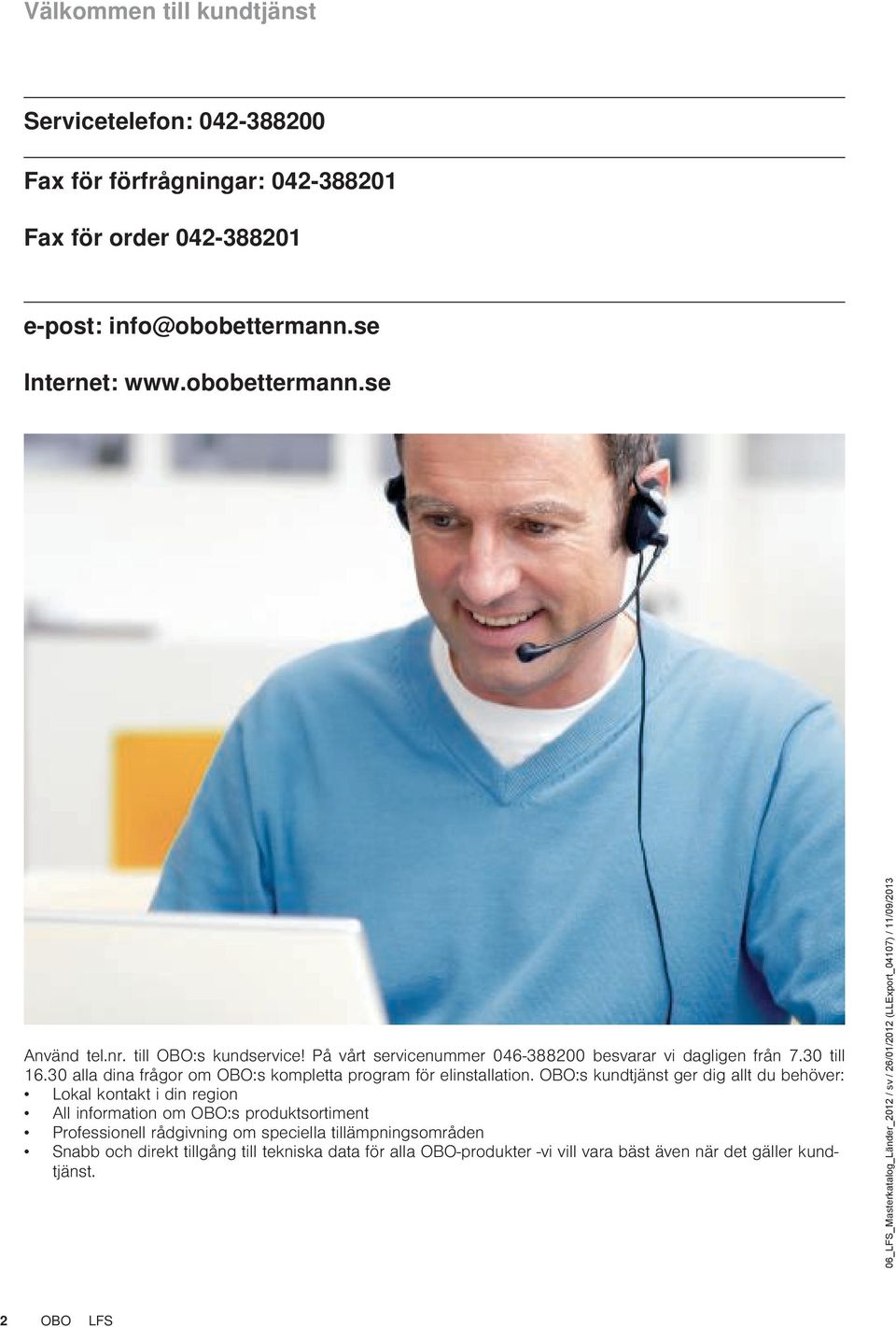

2 Välkoen till kundtjänst Servicetelefon: Fax för förfrågningar: Fax för order e-post: Internet: Använd tel.nr. till :s kundservice! På vårt servicenuer besvarar vi dagligen från 7.30 till alla dina frågor om :s kompletta program för elinstallation. :s kundtjänst ger dig allt du behöver: okal kontakt i din region All information om :s produktsortiment Professionell rådgivning om speciella tillämpningsområden Snabb och direkt tillgång till tekniska data för alla -produkter -vi vill vara bäst även när det gäller kundtjänst. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

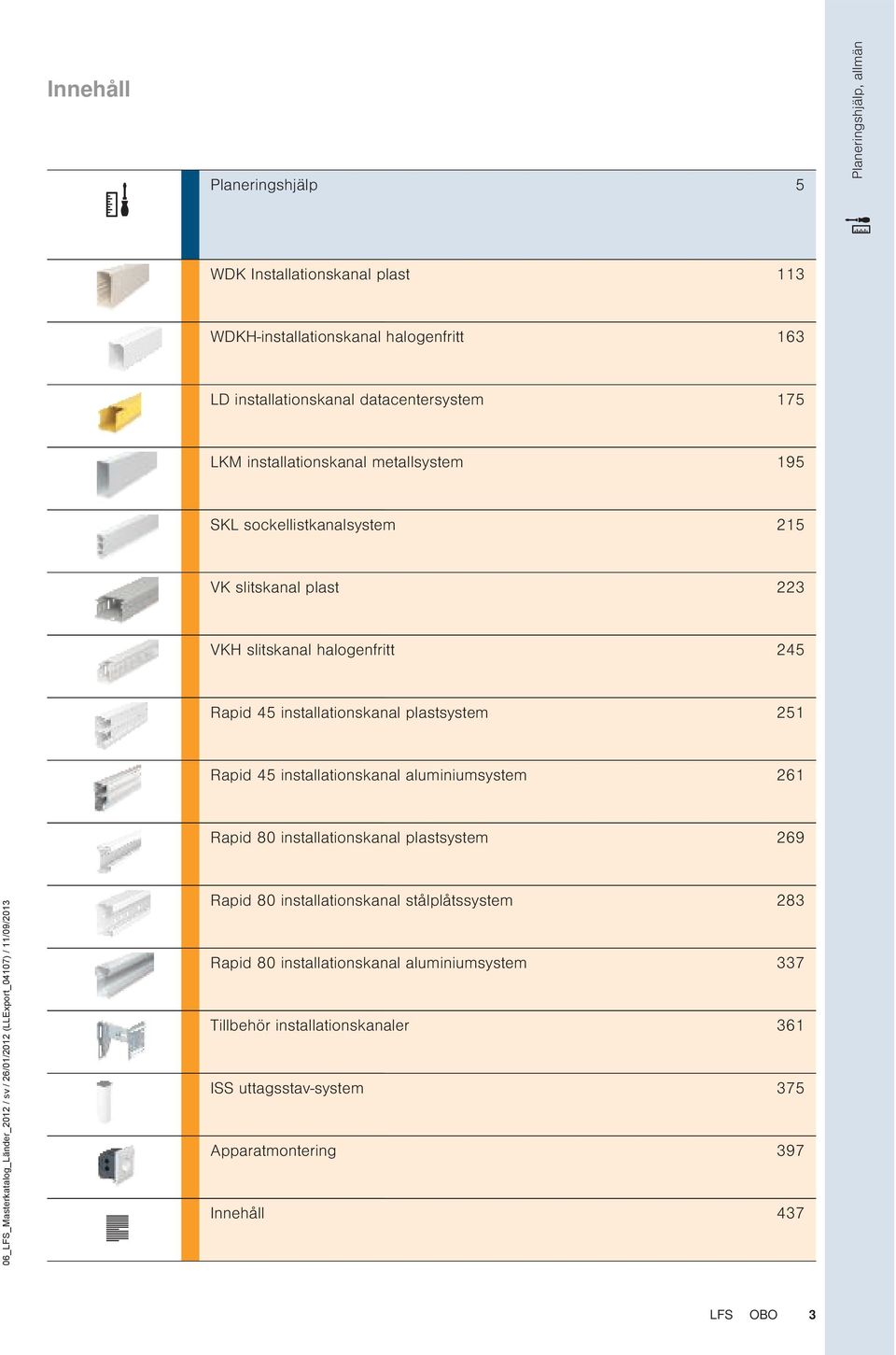

3 Innehåll Planeringshjälp 5 Planeringshjälp, allmän WK Installationskanal plast 113 WKH-installationskanal halogenfritt 163 installationskanal datacentersystem 175 KM installationskanal metallsystem 195 SK sockellistkanalsystem 215 VK slitskanal plast 223 VKH slitskanal halogenfritt 245 Rapid 45 installationskanal plastsystem 251 Rapid 45 installationskanal aluminiumsystem 261 Rapid 80 installationskanal plastsystem _FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Rapid 80 installationskanal stålplåtssystem 283 Rapid 80 installationskanal aluminiumsystem 337 Tillbehör installationskanaler 361 ISS uttagsstav-system 375 Apparatmontering 397 Innehåll 437 FS 3

4 Planeringshjälp, allmän FS-seminarier: Kunskap direkt från källan Med hjälp av ett omfattande utbildnings- och seminarieprogram med temat installationskanalsystem stöder användarna med fackkunskap direkt från källan. Förutom de teoretiska underlagen handlar det också om att omsätta kunskapen i praktiken. Användnings- och beräkningsexempel kompletterar den omfattande informationen. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

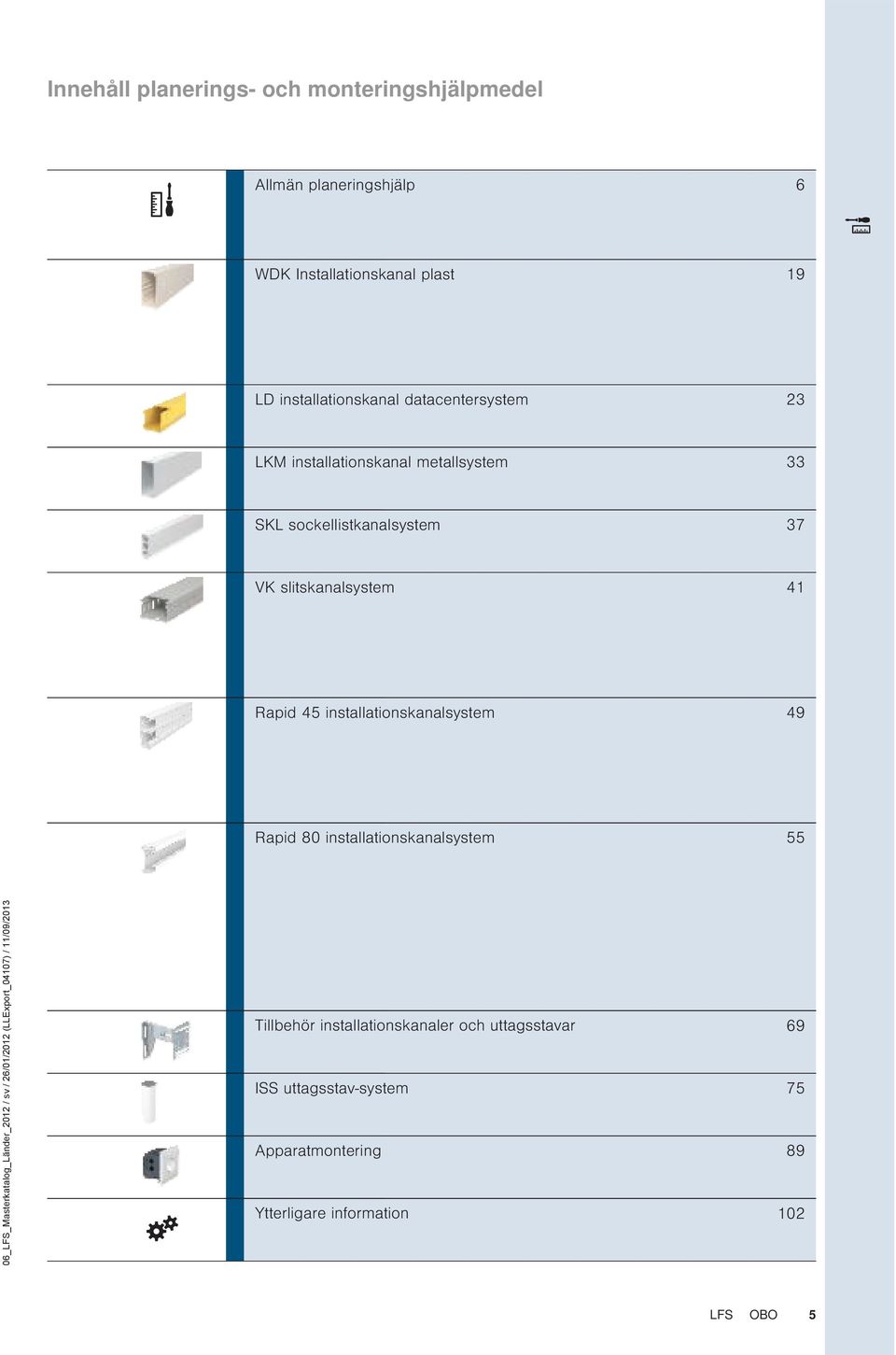

5 Innehåll planerings- och monteringshjälpmedel Allmän planeringshjälp 6 WK Installationskanal plast 19 installationskanal datacentersystem 23 KM installationskanal metallsystem 33 SK sockellistkanalsystem 37 VK slitskanalsystem 41 Rapid 45 installationskanalsystem 49 Rapid 80 installationskanalsystem 55 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Tillbehör installationskanaler och uttagsstavar 69 ISS uttagsstav-system 75 Apparatmontering 89 Ytterligare information 102 FS 5

6 Planeringshjälp, allmän Integrering av installationskanal-systemen och uttagsstavar av metall i skyddsjordningen. Skyddsåtgärder Metalldelar som kan vidröras får inte bli strömförande om fel uppstår. Av denna anledning är det nödvändigt att vidta lämpliga skyddsåtgärder. essa är fastställda i de aktuella standarderna. För tillverkning av installtionskanalssystem gäller EN samt EN del 410 och 540 (skyddsåtgärd mot farliga kroppsströar). Olika installationstyper i den europeiska standarden Europastandarden EN gäller olika installationstyper, som används i de olika länderna inom EU. Förr ställdes för installationskanalsystem endast krav på potentialutjämningskontroller, men i de citerade komponentstandarderna krävs numera även skyddsledarfunktioner. etta beror på att man i vissa länder får dra ledningar med basisolering. Alla metallkomponenter måste tas integreras EN kräver: Samtliga metalliska komponenter måste kunna integreras i skyddsjordningen. e motsvarande kontrollerna ska genomföras och dokumenteras av tillverkarna. :s installationskanaler är dessutom testade och certifierade av en extern kontrollinstans Kontroll av säkerhetsfunktionerna Installatören måste kontrollera att skyddsjordningen fungerar efter att den har färdigställts. Man måste kontrollera kontaktskruvarnas åtdragningsmoment på jordkläorna och att skarvstyckena är ordentligt monterade. Genomgående skyddsåtgärder Vid avbrott på kanalen vid väggenomföringarna ska skyddsjordningen fortsätta, eftersom kanalen i detta fall utgör en extra ledande del, som verkar genom ruen och till byggnadens olika delar. Vid installationskanaler av aluminium säkerställs anslutningen mellan underdelarna med hjälp av skarvstycket. Överdelarna förbinds med installationskanalen med den självkontakterande överdelen. På så sätt får man ett heltäckande skydd utan att det behövs extra ledningsdragning. I området för KM installationskanaler av metall erhålls en anslutning mellan över- och underdelen utan en extra jordledning. Förbindelsen mellan underdelarna löses med skarvbeslag. igt: Pulveröverdragna metallöverdelar räknas inte till kombinationskonstruktioner och gäller därför inte som isolerande! e ska därför innefattas i skyddsåtgärderna. Mellanväggarna av stålplåt är självkontakterande. Även när det gäller den kapacitiva kopplingen och ev. statisk laddning ska installationskanalsöverdelar av metall integreras i skyddsledarfunktionen. Genom denna skärmningsåtgärd blir EMC-skyddet bättre generellt sett. Skyddsledaranslutningar ska upprättas på permanent basis. Vid förändringar av systemet, t.ex. installationer i efterhand, är det viktigt att bibehålla skyddsfunktionerna. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

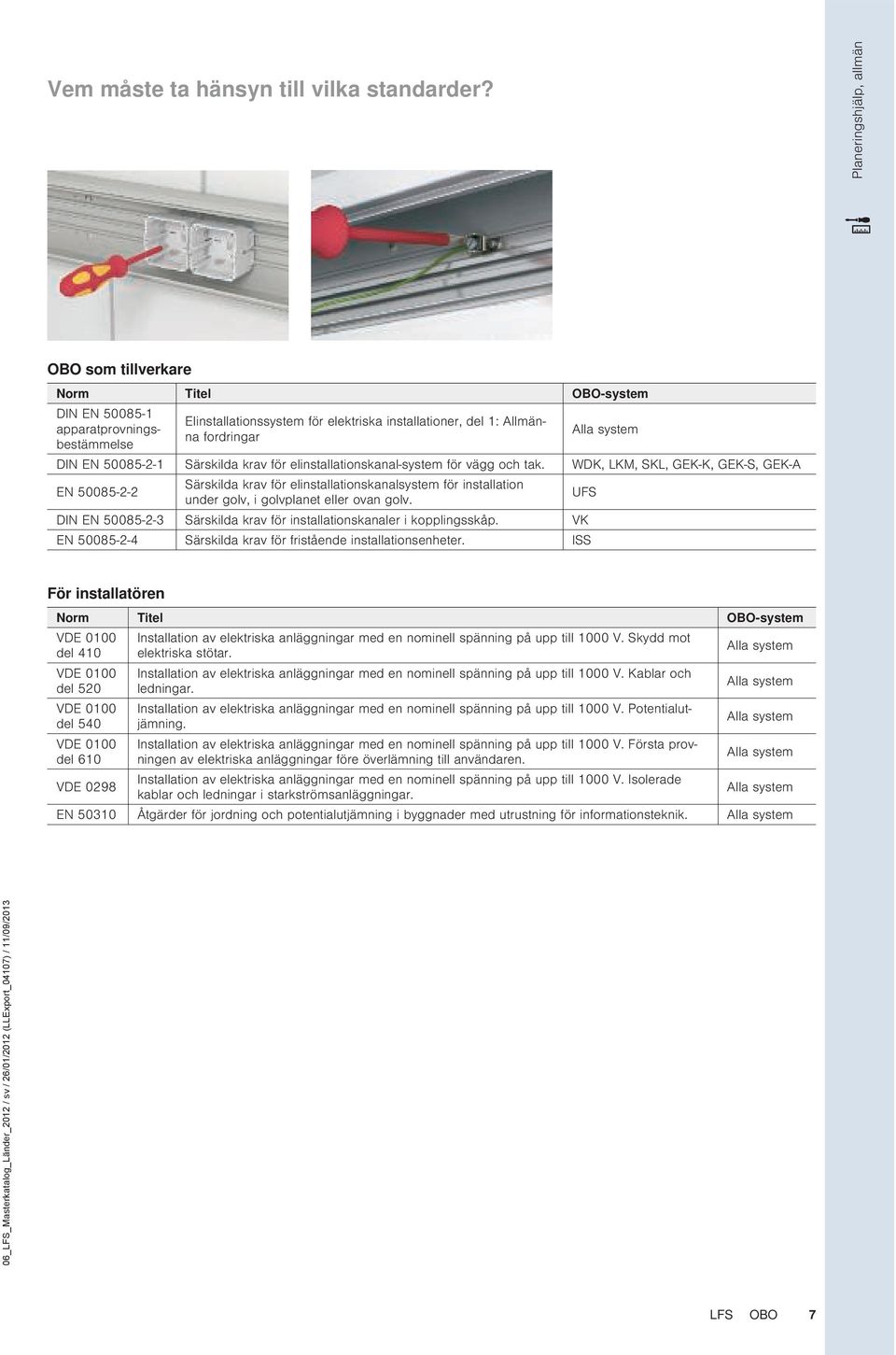

7 Vem måste ta hänsyn till vilka standarder? Planeringshjälp, allmän som tillverkare Norm Titel -system IN EN apparatprovningsbestäelse Elinstallationssystem för elektriska installationer, del 1: Allmänna fordringar Alla system IN EN Särskilda krav för elinstallationskanal-system för vägg och tak. WK, KM, SK, GEK-K, GEK-S, GEK-A EN Särskilda krav för elinstallationskanalsystem för installation under golv, i golvplanet eller ovan golv. IN EN Särskilda krav för installationskanaler i kopplingsskåp. VK EN Särskilda krav för fristående installationsenheter. ISS UFS För installatören Norm Titel -system VE 0100 del 410 VE 0100 del 520 VE 0100 del 540 VE 0100 del 610 VE 0298 Installation av elektriska anläggningar med en nominell spänning på upp till 1000 V. Skydd mot elektriska stötar. Installation av elektriska anläggningar med en nominell spänning på upp till 1000 V. Kablar och ledningar. Installation av elektriska anläggningar med en nominell spänning på upp till 1000 V. Potentialutjämning. Installation av elektriska anläggningar med en nominell spänning på upp till 1000 V. Första provningen av elektriska anläggningar före överlämning till användaren. Installation av elektriska anläggningar med en nominell spänning på upp till 1000 V. Isolerade kablar och ledningar i starkströmsanläggningar. Alla system Alla system Alla system Alla system Alla system EN Åtgärder för jordning och potentialutjämning i byggnader med utrustning för informationsteknik. Alla system 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 FS 7

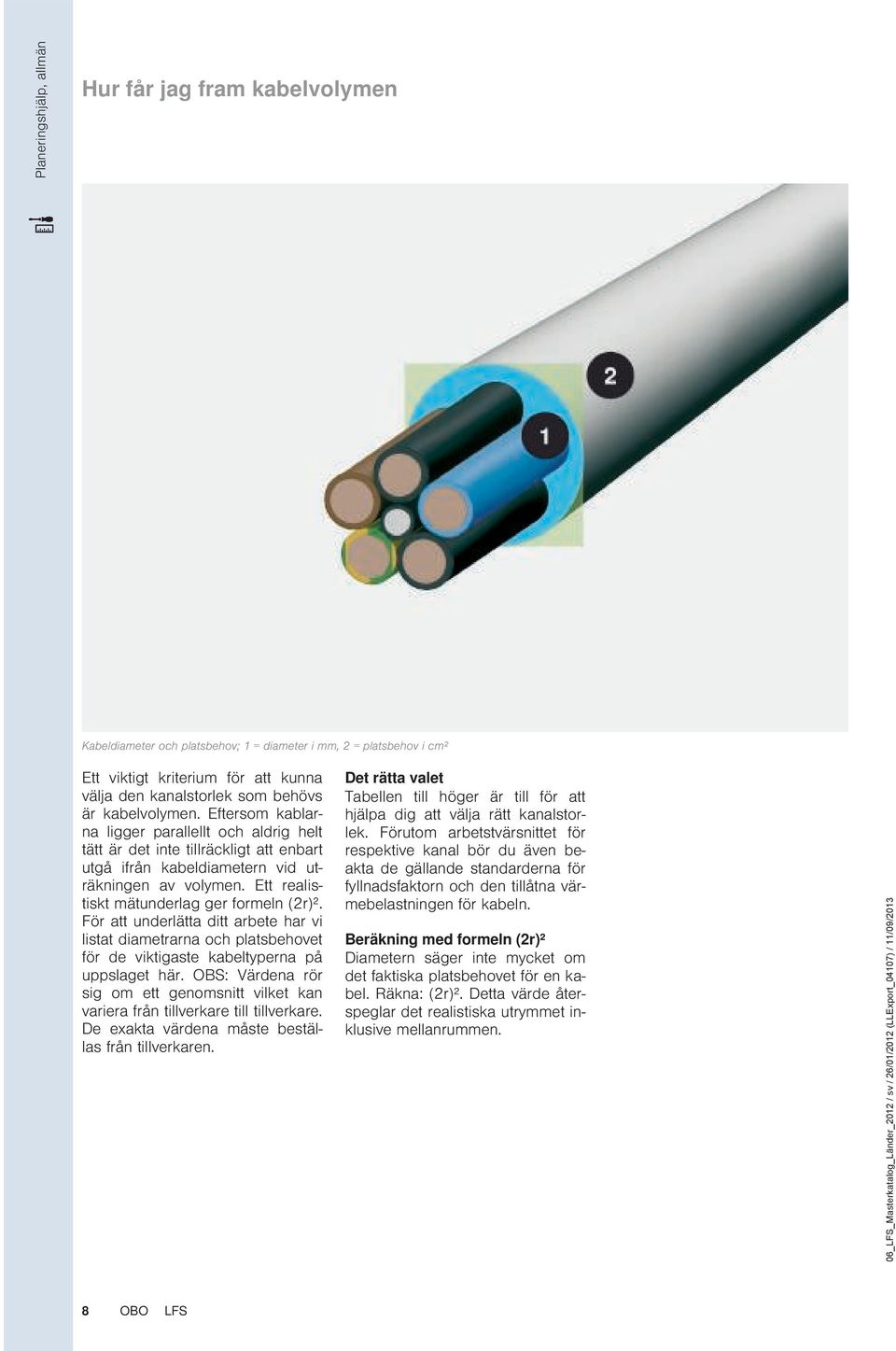

8 Planeringshjälp, allmän Hur får jag fram kabelvolymen Kabeldiameter och platsbehov; 1 = diameter i, 2 = platsbehov i cm² Ett viktigt kriterium för att kunna välja den kanalstorlek som behövs är kabelvolymen. Eftersom kablarna ligger parallellt och aldrig helt tätt är det inte tillräckligt att enbart utgå ifrån kabeldiametern vid uträkningen av volymen. Ett realistiskt mätunderlag ger formeln (2r)². För att underlätta ditt arbete har vi listat diametrarna och platsbehovet för de viktigaste kabeltyperna på uppslaget här. OBS: Värdena rör sig om ett genomsnitt vilket kan variera från tillverkare till tillverkare. e exakta värdena måste beställas från tillverkaren. et rätta valet Tabellen till höger är till för att hjälpa dig att välja rätt kanalstorlek. Förutom arbetstvärsnittet för respektive kanal bör du även beakta de gällande standarderna för fyllnadsfaktorn och den tillåtna värmebelastningen för kabeln. Beräkning med formeln (2r)² iametern säger inte mycket om det faktiska platsbehovet för en kabel. Räkna: (2r)². etta värde återspeglar det realistiska utryet inklusive mellanruen. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

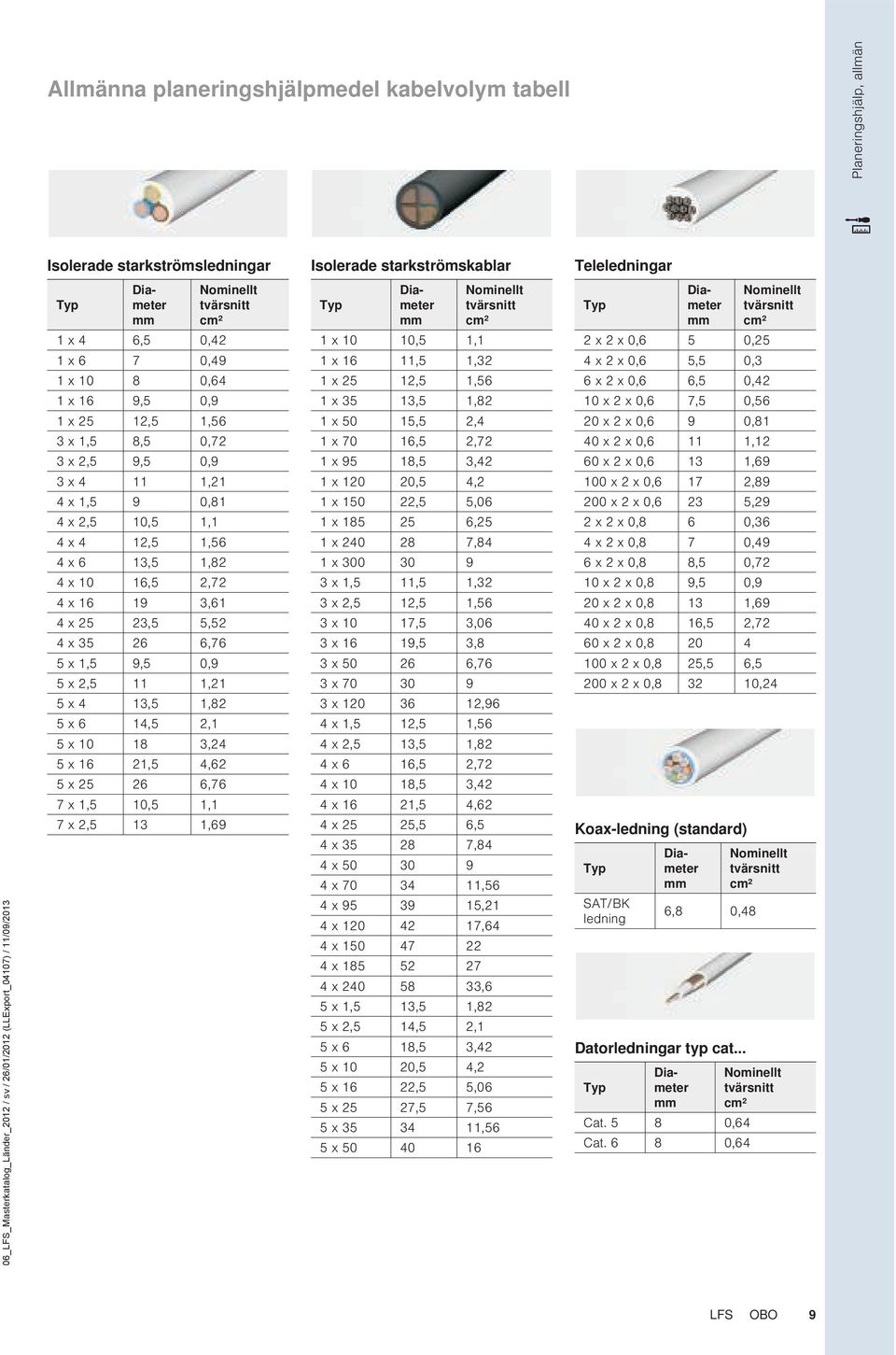

9 Allmänna planeringshjälpmedel kabelvolym tabell Planeringshjälp, allmän Isolerade starkströmsledningar Isolerade starkströmskablar Teleledningar 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 iameter 1 x 4 6,5 0,42 1 x 6 7 0,49 1 x ,64 1 x 16 9,5 0,9 1 x 25 12,5 1,56 3 x 1,5 8,5 0,72 3 x 2,5 9,5 0,9 3 x ,21 4 x 1,5 9 0,81 4 x 2,5 10,5 1,1 4 x 4 12,5 1,56 4 x 6 13,5 1,82 4 x 10 16,5 2,72 4 x ,61 4 x 25 23,5 5,52 4 x ,76 5 x 1,5 9,5 0,9 5 x 2,5 11 1,21 5 x 4 13,5 1,82 5 x 6 14,5 2,1 5 x ,24 5 x 16 21,5 4,62 5 x ,76 7 x 1,5 10,5 1,1 7 x 2,5 13 1,69 Nominellt tvärsnitt cm² iameter 1 x 10 10,5 1,1 1 x 16 11,5 1,32 1 x 25 12,5 1,56 1 x 35 13,5 1,82 1 x 50 15,5 2,4 1 x 70 16,5 2,72 1 x 95 18,5 3,42 1 x ,5 4,2 1 x ,5 5,06 1 x ,25 1 x ,84 1 x x 1,5 11,5 1,32 3 x 2,5 12,5 1,56 3 x 10 17,5 3,06 3 x 16 19,5 3,8 3 x ,76 3 x Nominellt tvärsnitt cm² 3 x ,96 4 x 1,5 12,5 1,56 4 x 2,5 13,5 1,82 4 x 6 16,5 2,72 4 x 10 18,5 3,42 4 x 16 21,5 4,62 4 x 25 25,5 6,5 4 x ,84 4 x x ,56 4 x ,21 4 x ,64 4 x x x ,6 5 x 1,5 13,5 1,82 5 x 2,5 14,5 2,1 5 x 6 18,5 3,42 5 x 10 20,5 4,2 5 x 16 22,5 5,06 5 x 25 27,5 7,56 5 x ,56 5 x iameter 2 x 2 x 0,6 5 0,25 4 x 2 x 0,6 5,5 0,3 6 x 2 x 0,6 6,5 0,42 10 x 2 x 0,6 7,5 0,56 20 x 2 x 0,6 9 0,81 40 x 2 x 0,6 11 1,12 60 x 2 x 0,6 13 1, x 2 x 0,6 17 2, x 2 x 0,6 23 5,29 2 x 2 x 0,8 6 0,36 4 x 2 x 0,8 7 0,49 6 x 2 x 0,8 8,5 0,72 10 x 2 x 0,8 9,5 0,9 20 x 2 x 0,8 13 1,69 40 x 2 x 0,8 16,5 2,72 60 x 2 x 0, x 2 x 0,8 25,5 6,5 Nominellt tvärsnitt cm² 200 x 2 x 0, ,24 Koax-ledning (standard) SAT/BK ledning iameter 6,8 0,48 atorledningar typ cat... iameter Cat ,64 Nominellt tvärsnitt cm² Nominellt tvärsnitt cm² Cat ,64 FS 9

10 Planeringshjälp, allmän Bearbeta material med rätt verktyg Olika material måste bearbetas på olika sätt. När man lägger installationskanaler har det visat sig att kapsåg är ett utmärkt hjälpmedel. e ger ett exakt snitt. Kanaler av PVS och PC/ABS: Handsåg med fin tandning (järnsåg) Sticksåg med järn- eller plastsågblad med fin tandning Cirkelsåg med plastsågblad, 350 diameter, tänder/tum och 2800 v/min Kanaler av stålplåt och aluminium: Bandsåg med sågband för hårdmetall Cirkelsåg med sågblad för hårdmetall, 350 diameter, tänder/tum och 2800 v/min Vinkelslip med metallkapskiva Ta hänsyn till materialens längdutvidgning Olika material har olika längdutvidgning som man måste ta hänsyn till. Med hjälp av formlerna som anges nedan kan utvidgningen för materialen PVC, stål och aluminium fastställas. Δ = α ΔT = längd m α = värmeutvidgningskoefficient ΔT = temperaturförändring Exempel Vid en temperaturdifferens Δt på 20 ändras standardlängden 2000 enligt nedan: Vid hård PVC 2,84 Vid stål 0,56 Vid aluminium 0,924 Perfekt samspel för effektivt arbete Både vi och tillverkarna av elektriska verktyg gör allt för att få snabbare och bättre montering. Bultpistolerna som tidigare används har t.ex. bytts ut mot modernare spikautomater. Fabrikat Spit erbjuder med Pulsa 700E apparater av högsta kvalitet och som är perfekt utformade för elindustrin. Många produkter från kan bearbetas extra effektivt med hjälp av de här apparaterna. etta bevisar monteringstest av installationskanaler som vi har gjort med Spitapparater. Värmeutvidgningskoefficient: Stål: 14 x 10-6 /1 K Aluminium: 23,1 x 10-6 /1 K Hård-PVC: 71 x 10-6 /1 K Egenskaper hos den använda hård-pvc:n Egenskap Värde IN Materialbeteckning PVC-U-E enligt IN 7748 raghållfasthet min. 40 N/² enligt IN Töjning min. 85 % enligt IN Genomslagshållfasthet min. 20 KV/ enligt IN Ytresistivitet min ohm enligt IN Värmeformbeständighet min. 75 C enligt IN /B Temperaturbeständighet max. 65 C x Antändlighet Nivå V-0 enligt U 94 etaljerade uppgifter finns i kapitlet "Kemikaliebeständighet för hård PVC" i avsnittet "Ytterligare information". 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

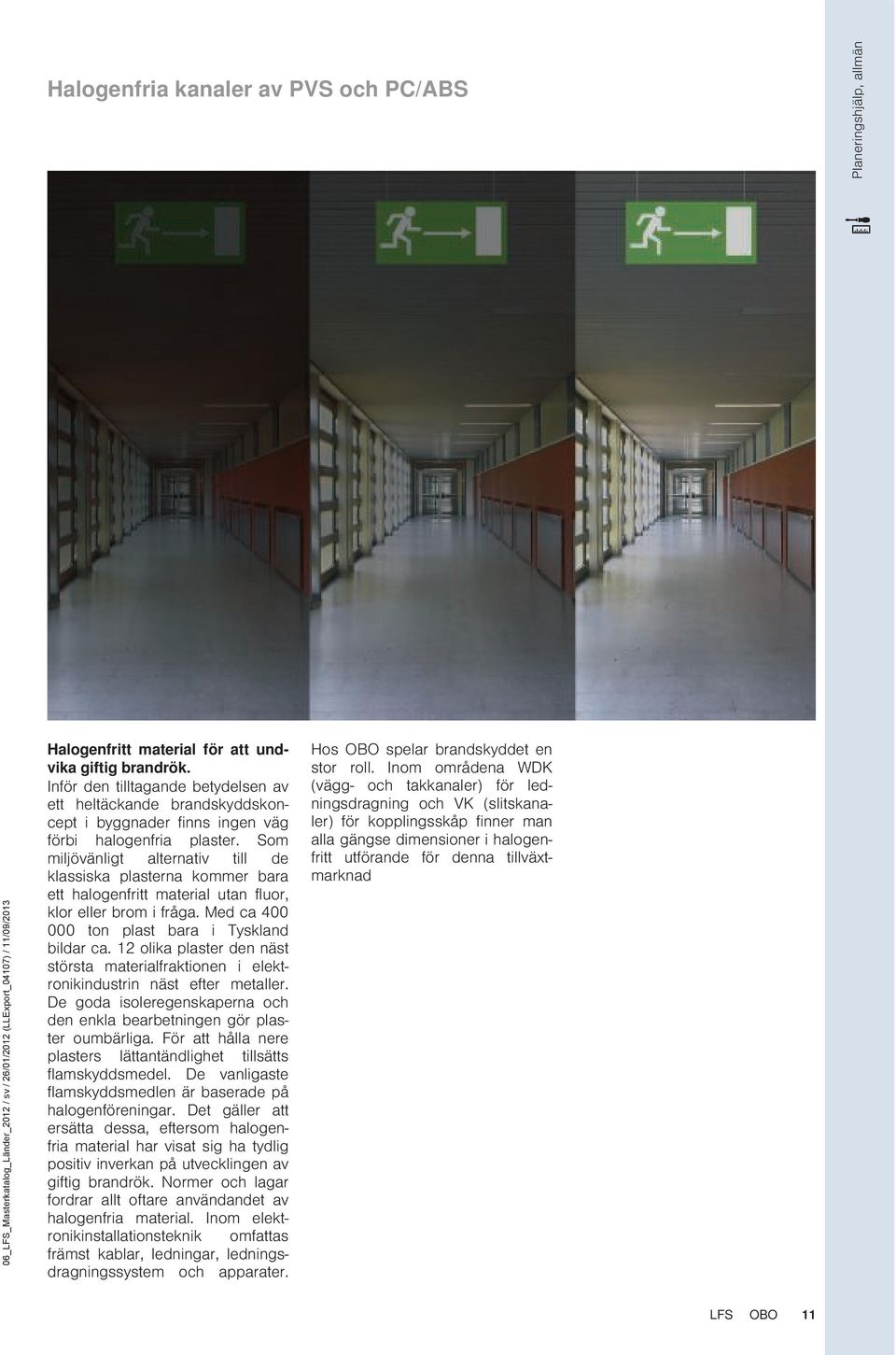

11 Halogenfria kanaler av PVS och PC/ABS Planeringshjälp, allmän 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Halogenfritt material för att undvika giftig brandrök. Inför den tilltagande betydelsen av ett heltäckande brandskyddskoncept i byggnader finns ingen väg förbi halogenfria plaster. Som miljövänligt alternativ till de klassiska plasterna koer bara ett halogenfritt material utan fluor, klor eller brom i fråga. Med ca ton plast bara i Tyskland bildar ca. 12 olika plaster den näst största materialfraktionen i elektronikindustrin näst efter metaller. e goda isoleregenskaperna och den enkla bearbetningen gör plaster oumbärliga. För att hålla nere plasters lättantändlighet tillsätts flamskyddsmedel. e vanligaste flamskyddsmedlen är baserade på halogenföreningar. et gäller att ersätta dessa, eftersom halogenfria material har visat sig ha tydlig positiv inverkan på utvecklingen av giftig brandrök. Normer och lagar fordrar allt oftare användandet av halogenfria material. Inom elektronikinstallationsteknik omfattas främst kablar, ledningar, ledningsdragningssystem och apparater. Hos spelar brandskyddet en stor roll. Inom områdena WK (vägg- och takkanaler) för ledningsdragning och VK (slitskanaler) för kopplingsskåp finner man alla gängse dimensioner i halogenfritt utförande för denna tillväxtmarknad FS 11

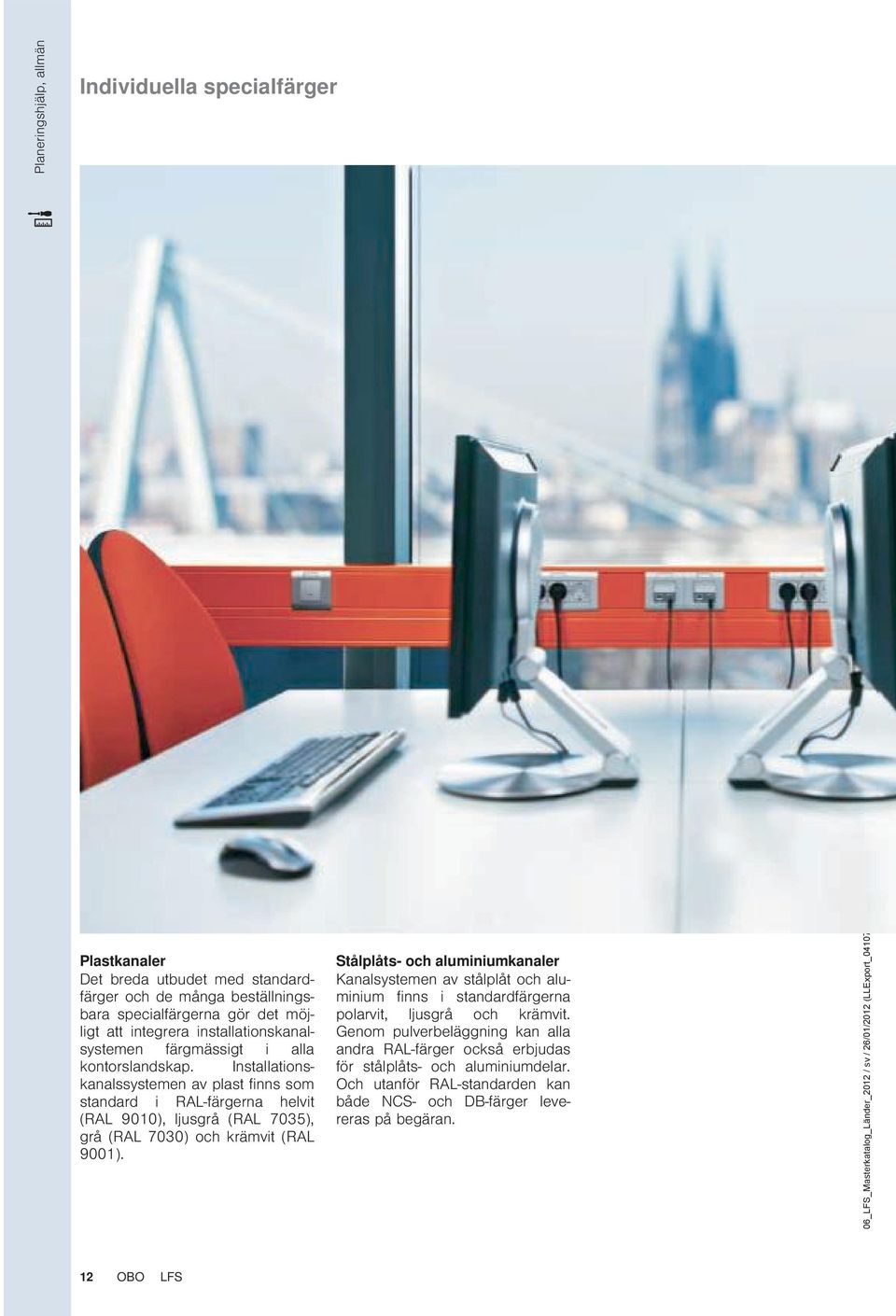

12 Planeringshjälp, allmän Individuella specialfärger Plastkanaler et breda utbudet med standardfärger och de många beställningsbara specialfärgerna gör det möjligt att integrera installationskanalsystemen färgmässigt i alla kontorslandskap. Installationskanalssystemen av plast finns som standard i RA-färgerna (RA 9010), (RA 7035), grå (RA 7030) och (RA 9001). Stålplåts- och aluminiumkanaler Kanalsystemen av stålplåt och aluminium finns i standardfärgerna polarvit, och. Genom pulverbeläggning kan alla andra RA-färger också erbjudas för stålplåts- och aluminiumdelar. Och utanför RA-standarden kan både NCS- och B-färger levereras på begäran. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

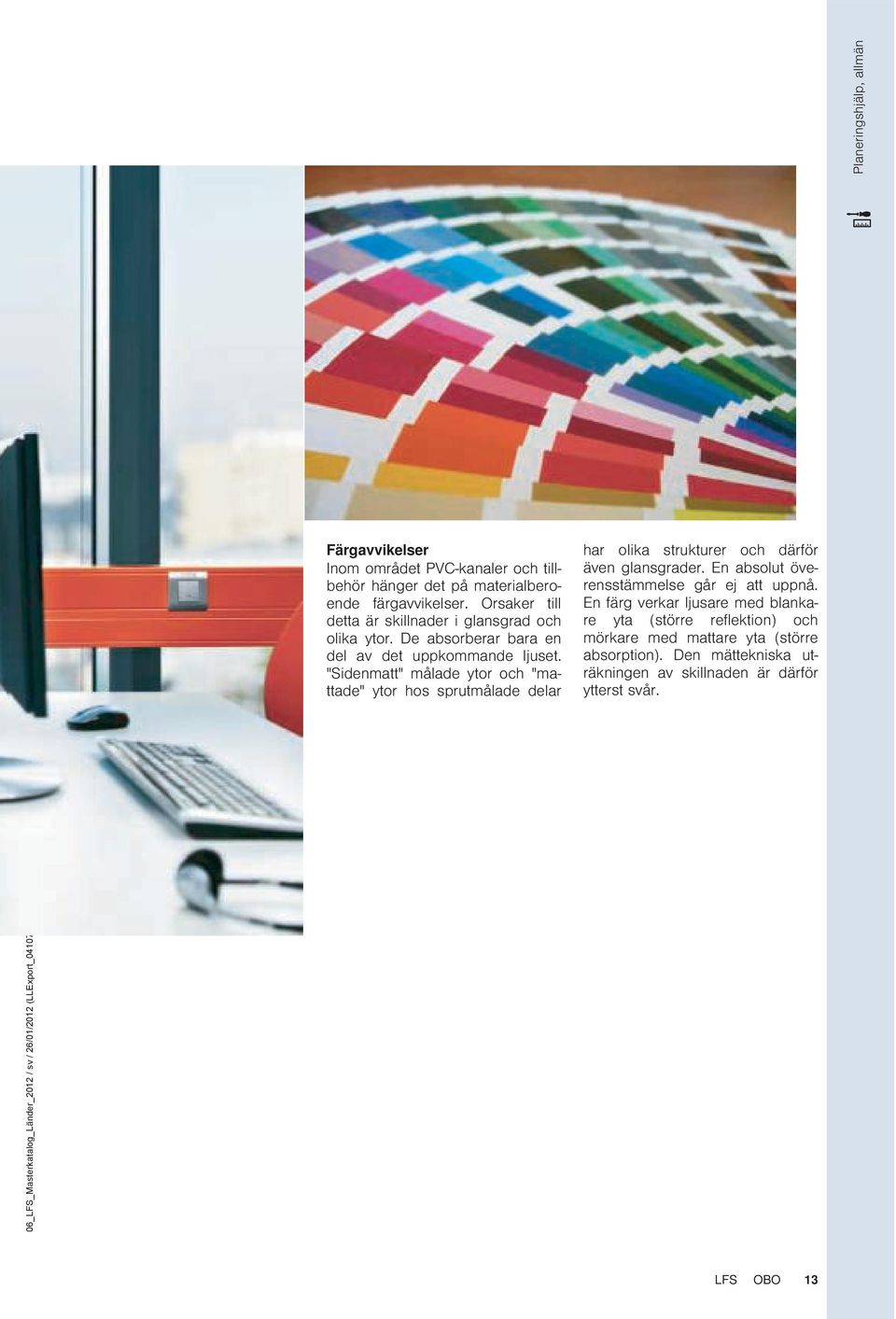

13 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp, allmän avvikelser Inom området PVC-kanaler och tillbehör hänger det på materialberoende färgavvikelser. Orsaker till detta är skillnader i glansgrad och olika ytor. e absorberar bara en del av det uppkoande ljuset. "Sidenmatt" målade ytor och "mattade" ytor hos sprutmålade delar har olika strukturer och därför även glansgrader. En absolut överensstäelse går ej att uppnå. En färg verkar ljusare med blankare yta (större reflektion) och mörkare med mattare yta (större absorption). en mättekniska uträkningen av skillnaden är därför ytterst svår. FS 13

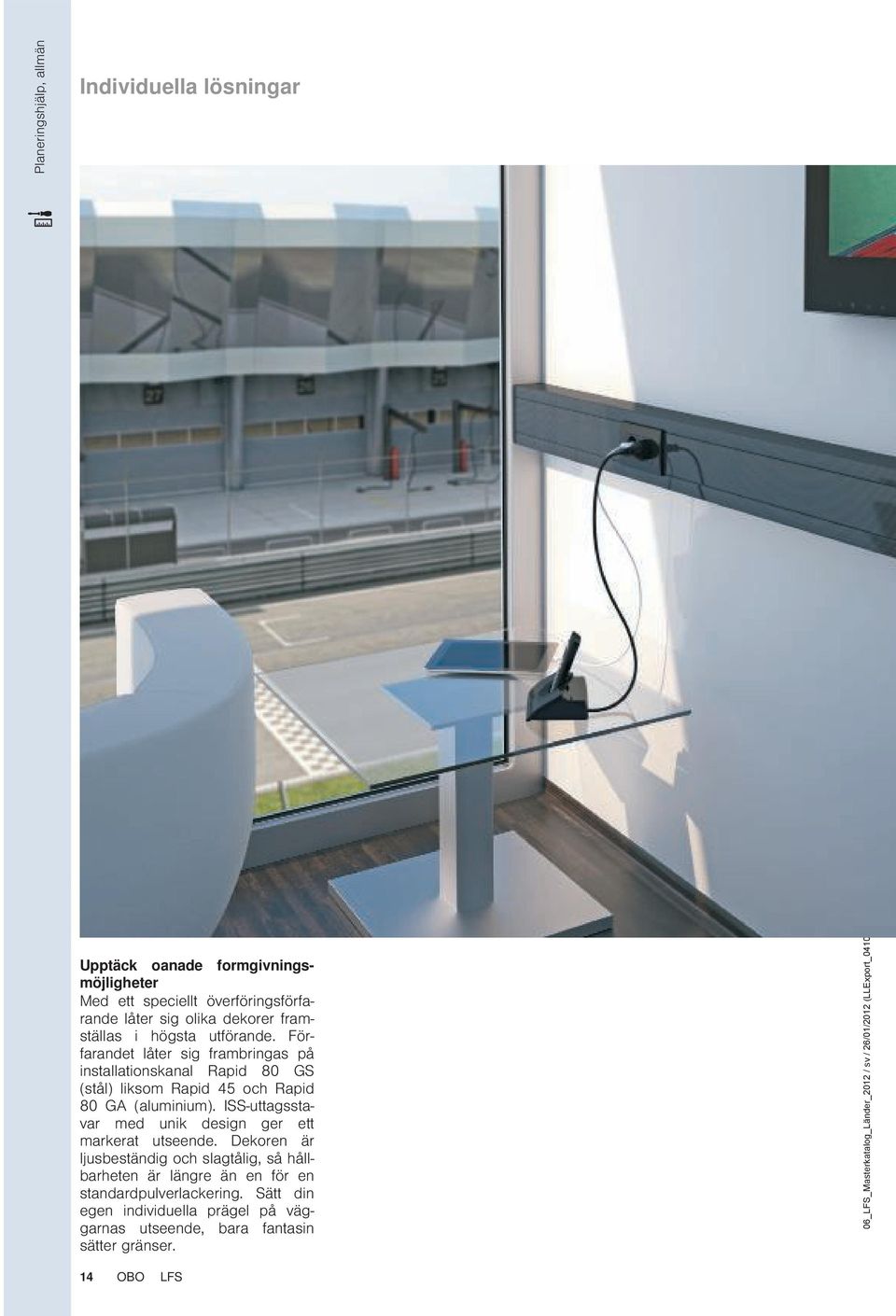

14 Planeringshjälp, allmän Individuella lösningar Upptäck oanade formgivningsmöjligheter Med ett speciellt överföringsförfarande låter sig olika dekorer framställas i högsta utförande. Förfarandet låter sig frambringas på installationskanal Rapid 80 GS (stål) liksom Rapid 45 och Rapid 80 GA (aluminium). ISS-uttagsstavar med unik design ger ett markerat utseende. ekoren är ljusbeständig och slagtålig, så hållbarheten är längre än en för en standardpulverlackering. Sätt din egen individuella prägel på väggarnas utseende, bara fantasin sätter gränser. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

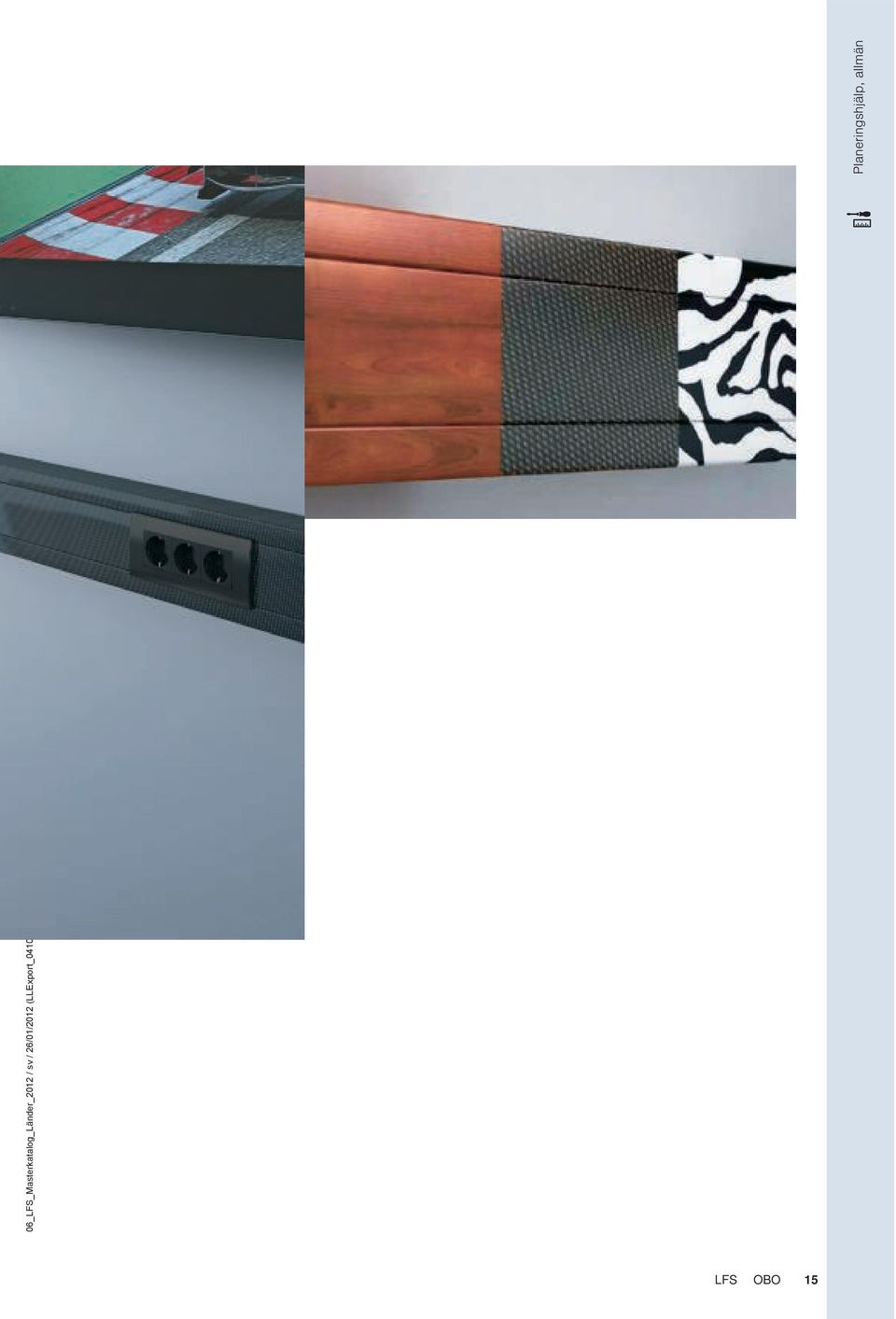

15 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp, allmän FS 15

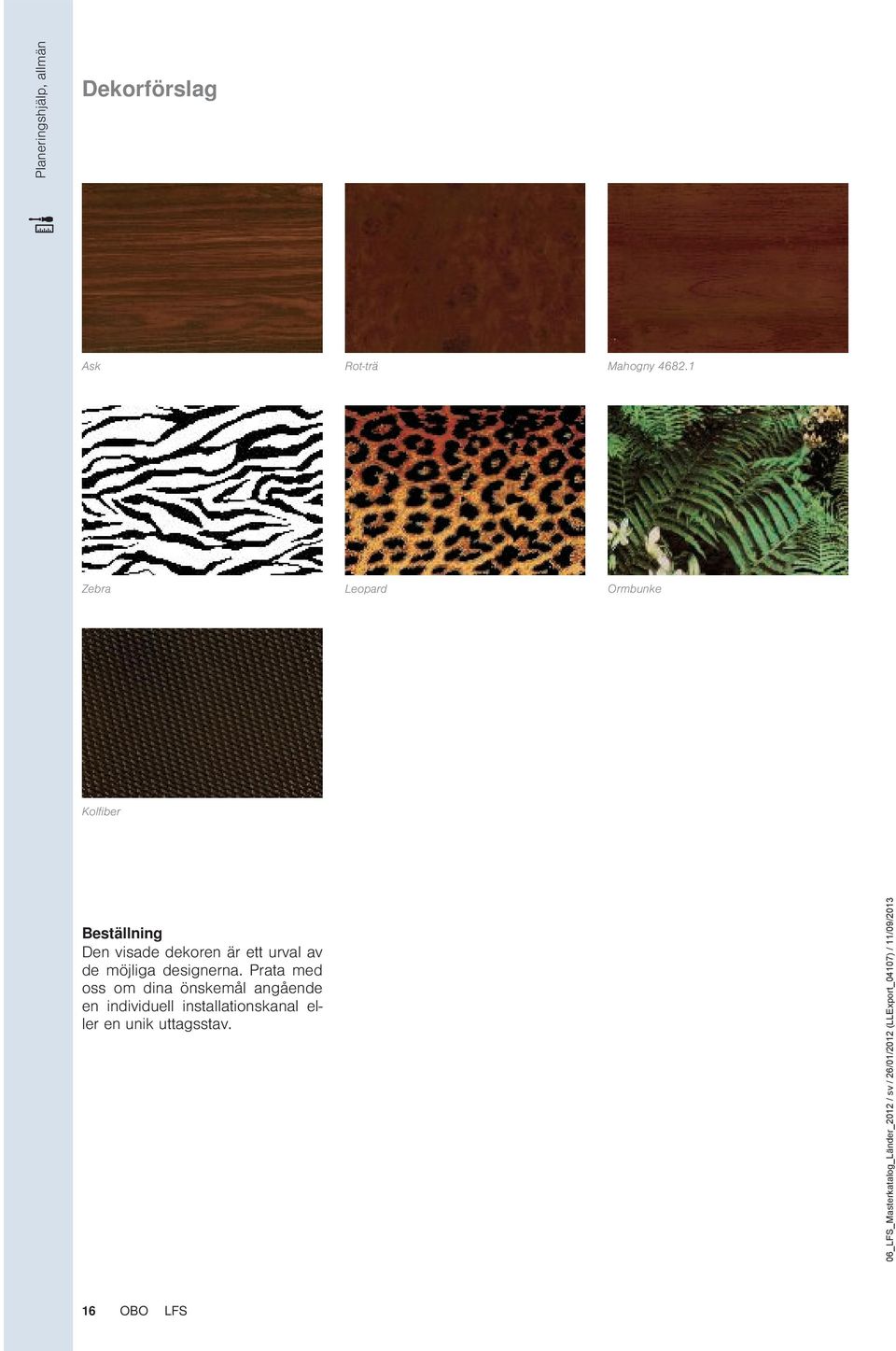

16 Planeringshjälp, allmän ekorförslag Ask Rot-trä Mahogny Zebra eopard Ormbunke Kolfiber Beställning en visade dekoren är ett urval av de möjliga designerna. Prata med oss om dina önskemål angående en individuell installationskanal eller en unik uttagsstav. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

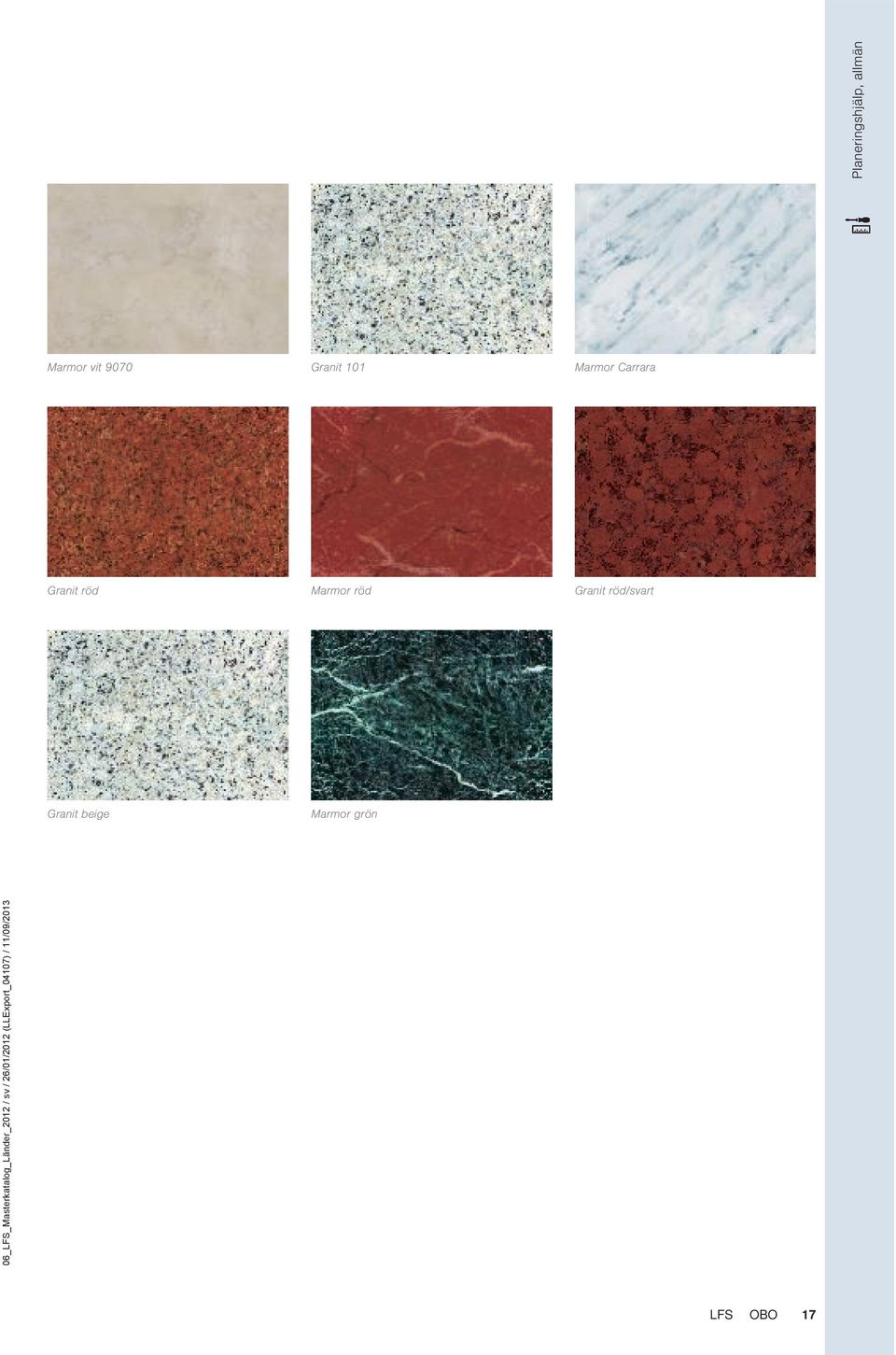

17 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp, allmän Marmor vit 9070 Granit 101 Marmor Carrara Granit röd Marmor röd Granit röd/svart Granit beige Marmor grön FS 17

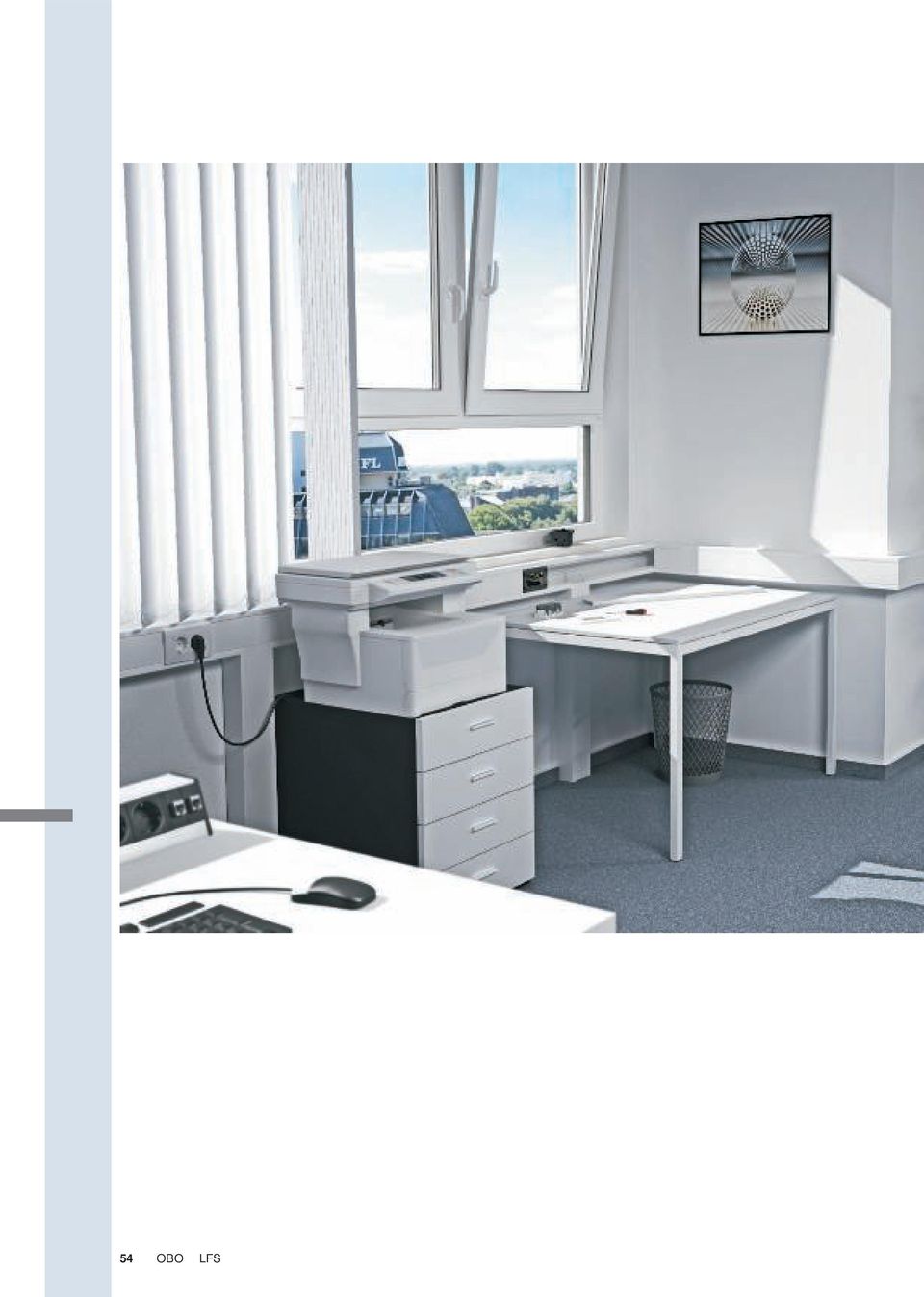

18 54 FS

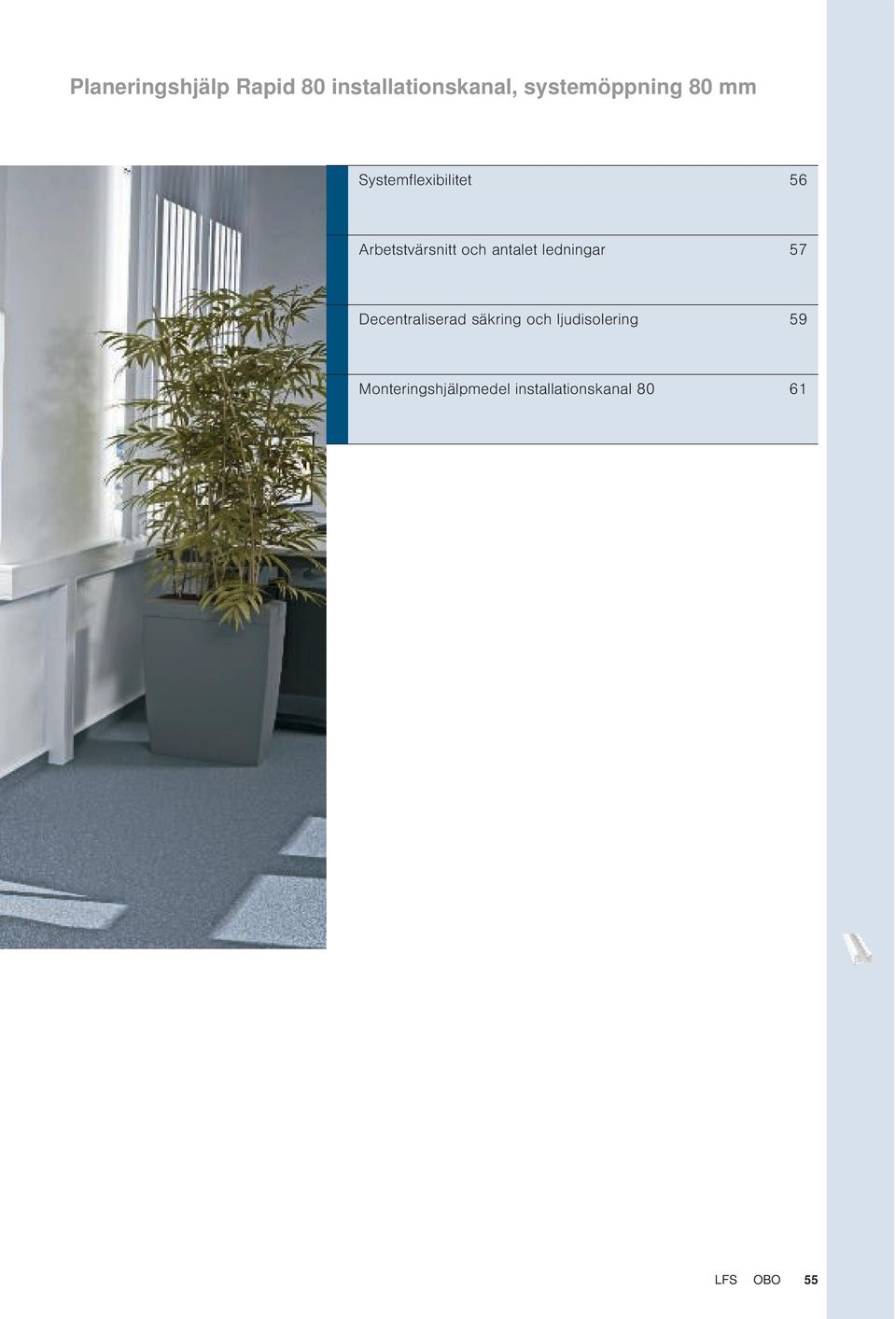

19 Planeringshjälp Rapid 80 installationskanal, systemöppning 80 Systemflexibilitet 56 Arbetstvärsnitt och antalet ledningar 57 ecentraliserad säkring och ljudisolering 59 Monteringshjälpmedel installationskanal FS 55

20 Systemflexibilitet Planeringshjälp Rapid 80 installationskanal Aluminiuminstallationskanaler essa kanaler är klassiker i förstklassiga kontorsmiljöer. Systemet Rapid 80 GA lämpar sig för installation direkt på vägg eller på fästkonsoler. Kanalerna har en C- profilskena på golvet där en skiljevägg kan sättas in. evereras i längder om Potentialutjämningen mellan underdelarna sker via en koppling. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. en här förbindelsen skapas utan extra ledningar eftersom låsklamrarna för detta redan är förmonterade i överdelen. I standardutförandet kan installationskanalerna av aluminium levereras med blankanodiserad yta eller färgen (RA 9010). För färgvariationer, se vår allmänna planeringshänvisning. GK installationskanaler Av blyfri PVC för installation direkt på väggen eller på konsoler. Fastsättningen görs via hålet i underdelen. GK-installationskanalen har en C-profilskena där man kan montera en skiljevägg av plast. Förmonterade skarvstycken på ena sidan för perfekt saanfogning av kanalerna ingår i leveransen. GK installationskanaler finns i standardfärgerna (RA 9010), (RA 9001), (RA 7035) och grå (RA 7030). Artikelsortimentet omfattar alla nödvändiga tillbehörs- och formdelar. GS installationskanaler Av stålplåt för montering direkt på vägg eller på konsoler. Fastsättningen görs via lhålet i underdelen. GS installationskanal har självkontakterande låsstycken för att sätta fast en skiljevägg av stålplåt. Potentialutjämningen mellan kanalunderdelarna sker via skarven. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. enna förbindelse kräver inga extra ledningar. Anslutningen till potentialutjämningen görs enkelt med skyddsledarens anslutningsvinkel. GS installationskanaler finns i standardfärgerna (RA 9010), (RA 9001) och (RA 7035). 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

21 Arbetstvärsnitt och antalet ledningar Arbetstvärsnitt utan apparatdosa Tvärsnitt utan apparatmontering et användbara tvärsnittet för installationskanalen begränsas inte på grund av inbyggda apparater. Hela det inre utryet kan användas för ledningsdragning. Värdet "brutto" i tabellerna betecknar det användbara kanaltvärsnittet. Arbetstvärsnitt med apparatdosa Arbetstvärsnitt med installerade apparatinsatser Antalet ledningar och ledningstyper är avgörande för att välja rätt kanalstorlek. Redan när man väljer kanalsystem måste man ta hänsyn till att tvärsnittet reduceras och inte kan användas p.g.a. de apparatdosor och apparatinsatser som ska monteras. I tabellerna finns arbetstvärsnitten angivna för att underlätta valet av rätt installationskanal. Om man installerar en apparatdosa minskar det användbara tvärsnittet för ledningsdragningen. Värdet "netto" i tabellerna betecknar det användbara kanaltvärsnittet. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp Rapid 80 installationskanal FS 57

22 Arbetstvärsnitt och antal ledningar för kanaler i plast, stålplåt och aluminium Användbar kabelarea i cm² Nominell dimension Kanaldjup 70 Kanaldjup 70 Kanaldjup 90 Kanaldjup 90 x brutto ca. netto ca. brutto ca. netto ca ,36 28,80 83,00 50, ,80 46,85 100,50 71, ,10 72,90 134,50 105, uppe 51,50 23,65 63,60 40, nere 44,95 44,95 59,95 60, ,00 99,00 168,50 139, uppe 65,72 37,84 87,85 59, nere 55,30 27,34 74,20 45,45 Panelkanal 99,50 73, brutto = kanal utan apparatdosa netto = kanal med apparatdosa Planeringshjälp Rapid 80 installationskanal Antalet ledningar som ska placeras i en installationskanal, fylld till 50 % Nominell dimension edningsdiameter Kanaldjup ST = 70 9 brutto/netto Kanaldjup ST = brutto/netto Kanaldjup ST = 90 9 brutto/netto Kanaldjup ST = brutto/netto /18 25/12 51/31 33/ /29 30/19 43/40 40/ /44 41/30 80/63 54/ uppe 32/15 21/10 41/24 27/ nere 28/28 19/19 36/36 24/ /62 53/41 100/84 68/ uppe 40/24 27/16 53/35 35/ nere 40/24 27/16 53/35 35/23 Panelkanal 61/45 41/ brutto = kanal utan apparatdosa netto = kanal med apparatdosa 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

23 ecentraliserad avsäkring 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 ecentraliserad säkerhet monteringsenhet IKR Vid decentraliserad säkerhet finns det däremot endast en ledning med stort tvärsnitt som matarledning från centralen till IKR. På lämpliga ställen har strömkretsen uttag med reducerad kabelarea och lokala automatsäkringar. Från IKR fortsätter ströen med mindre tvärsnitt till förbrukarna. In-kanalmonteringsenheten IKR är avsedd för alla installationskanaler med systemöppning på 76,5. Fördelarna är självklara Om det ligger färre ledningar i installationskanalen med större tvärsnitt till automatsäkringarna uppstår en högre strömbelastningsförmåga för uttagen. I enheten IKR finns allt under ett tak som behövs för decentraliserad avsäkring. Planeringshjälp Rapid 80 installationskanal FS 59

24 Bullerskydd När väggarna viskar I moderna kontorsfastigheter läggs installationskanalerna ofta på väggarna mellan kontoren och förbinder därmed flera kontorsrum. ärmed finns det risk för att kanalgenomföringen släpper igenom oönskade ljud. etta luftburna buller kan man förhindra genom att isolera kanalens väggenomföring med isoleringsull. Planeringshjälp Rapid 80 installationskanal judöverföring i luften För att förhindra ljudöverföring i luften ska man vid kabeldragningen fylla det utrye som blir över i kanalens tvärsnitt med ljuddämpande material, t.ex. ljudbarriär av typen 7SB. Saa sak gäller för eventuella springor som uppstår mellan kanal och en intilliggande vägg. Om man använder den på rätt sätt ger ljudbarriärer av typ 7SB en ljuddämpning på upp till 40 db. judbarriären består av stenull och levereras med 15 st i varje förpackning. För fullständig ljuddämpning av en kanal behövs oftast flera. I följande tabell listas hur många som behövs för de van- Antal som behövs beror på kanalstorleken Kanalbredd Kanaldjup 70 Bredd Bredd Bredd Bredd Kanaldjup 90 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

25 Monteringshjälp installationskanal Rapid 80 GK flexibel kontorsinstallation et stora utbudet av tillbehör och monteringsmöjligheter ger en flexibel installation som klarar förändringar och kompletteringar i efterhand. GK Montering skarv Skarvstyckena till GK installationskanalen ingår i leveransen och är förmonterad. en dras ut ur kanalen och hakar automatiskt fast i rätt position. etta gör det enkelt att montera fler kanalsträckor. GS/GA Montering skarvstycke För att saanfoga två kanalunderdelar måste ett skarvpar beställas separat. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 GS/GA Montering skarvstycke Sätt in kopplingen i den övre delen på installationskanalen och tryck in den i kanalen. Skarvstycket är därmed automatiskt låst och säkerställer samtidigt potentialutjämningen mellan de båda kanalunderdelarna. Kontroll av jack För att garantera fästet runt apparatdosan måste en kontroll av låsflikens placering göras. ärmed förhindras en oavsiktlig utdragning av apparatinsatsen. GK/GS/GA Montering apparatdosa Snäpp fast apparatdosorna i serien 71G... i överdelen. e kan flyttas längs med kanalen. Vertikal förskjutning Apparatdosorna är säkrade mot att oavsiktligt rubbas, vilket motsvarar normen. etta följer av att överdelen installeras så att den sluter tätt mot apparatdosan. Montage apparatinsats e frontmonterade snäppbara apparatdosorna ur serien 71G... kan lätt sättas in framifrån i systemöppningen på installationskanalen Rapid 80 GK, GS och GA. GK/GS/GA inbyggnadskomponenter för installation Strömbrytar- och fastsättningsapparatur från alla välkända tillverkare kan sättas in i den. Vid särskilt högt platsbehov för installation av t.ex. datadosor erbjuds olika monteringsbalkar utan val av kapsling. Planeringshjälp Rapid 80 installationskanal FS 61

26 GK/GS/GA Montering apparatdosa Kanalöppningsbredden på 76,5 garanterar att även komponenter med stora ytterradier inte ger några synliga öppningar mellan kanalöverdelen och täckramen. GK/GS/GA Apparatinstallation modul 45 Tack vare apparatdosesystemet modul 45 och tillhörande lock i serien S990 kan monteringen i alla installationskanalsystem och uttagsstavar utföras snabbt och platssparande. GS/GA Överdelsjordning Vid tillskurna överdelar kan låsfjädrarna vid behov monteras in efteråt. e måste vara monterade minst 50 från änden på överdelen. Planeringshjälp Rapid 80 installationskanal GS/GA Överdelsjordning Tack vare den självkontakterande överdelsjordningen garanteras en genomgående jordning utan ytterligare kopplingskrav. åsfjädrarna i överdelen är förmonterade vid leveransen. GS Montering skyddsledaranslutningsvinkel Skruva in skyddsledaranslutningen i ursparingarna i kanalunderdelen och dra åt med skruvmejsel. GK/GS/GA Montering kanalklaer ägg kanalklaern snett på mellanväggen och skruva in den i installationskanalen. Se till att den märkta sidan är vänd uppåt. GA montering skyddsledaranslutningsvinkel Skruva in skyddsledaranslutningen i C-profilskenan i kanalbottnen och dra åt med skruvmejsel. GK/GS/GA Montering kanalklaer Ställ upp kanalklaern. Monteringen är klar. GK/GS Ändstyckeskomponenter Ändstycket består av ett fästelement och ett täcklock. Täcklocksskenorna passar alla kanaltyper (syetriska, asyetriska och dubbelkanal) samt höger och vänster ändstycke. Symbolerna på täcklocket visar vilken styrskena som ska användas. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

27 GK/GS Montering fästelement Sätt dit fästelementets skruvar och skruva in dem ett par varv. Skjut in fästelementet i passande styrskena för täcklocket. GK/GS Montering ändstycke Sätt på det förmonterade ändstycket på kanalen och fixera det på kanalen med de båda skruvarna. Montera därefter överdelen. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp Rapid 80 installationskanal FS 63

28 100 % design möter 100 % funktion: GA-designkanalen Planeringshjälp Rapid 80 installationskanal Perfekt form Inga kontakter, inga data- och nätverksanslutningar, inga nätdelar - allt du ser är en elegant, solid aluminiumfront. Allt som stör den minimalistiska formen försvinner bakom det stängningsbara kanalskyddet, som går att beställa i tre olika utföranden. Apparatmontering Genom 45 -systemöppningen för direkt inbyggnad av strömbrytar- och vägguttag etc. för byggserien Modul 45 har vi kunnat hålla kanalsystemet särskilt kompakt. Kablar och ledningar förs ihopbuntade in genom en överdelsadapter på önskat ställe i kanalsystemet. E-ljuslist På kanalsystemets undersida kan en E-ljusslinga monteras som tillval. en ger en diskret upplysning av väggen och ytorna under kanalsystemet. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

29 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Användningsområden GA-designkanalen förenar design och högsta materialutseende med perfekt funktion vid installation och användning. et är därmed det ideala systemet för hotellreceptioner, kassaområdet i butiker och kvalitetsmedvetna kontor. Planeringshjälp Rapid 80 installationskanal FS 65

30 GA-designkanal: en underdel, tre kabelskydd. Planeringshjälp Rapid 80 installationskanal Hela system esignkanalsystemet består av kanalerna, olika tillbehör och de motsvarande avslutningar och alltid i en design som passar. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

31 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Planeringshjälp Rapid 80 installationskanal FS 67

32 Godkännanden KEMA-KEUR, Nederländerna Underwriters aboratories Inc., USA + CSA, Kanada Chockkontrollerad, Bundesamt für Zivilschutz, Tyskland Verband der Elektrotechnik, Elektronik, Informationstechnik e.v., Tyskland South African Bureau of Standards Ytterligare information 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

33 Material plast ABS/ASA Akrylnitril-butadien-styrol perforerad Temperaturbeständighet: permanent till ca 70 C, under kort tid till ca 85 C samt till ca minus 40 C*. beständig mot Myrsyra, citronsyra, mjölksyra. förutsätts vara*beständig mot Saltsyra, svavelsyra. obeständig mot Aceton, bensin, bensol, lösningsmedel för färg och lack, smörsyra, klor, ättiksyra, salpetersyra. risk för dragsprickor Relativt hög, liknande polystyrol. GUM perforerad POM Gui Polyacetal (polyoximetylen, polyformaldehyd) perforerad Temperaturbeständighet: permanent till ca 100 C, under kort tid till ca 130 C samt till ca minus 40 C. beständig mot Aceton, eter, bensin, svag ättiksyra, bensol, brännolja, oljor och fetter, toluen. obeständig mot Metylenklorid, trikloretylen, saltsyra, salpetersyra, svavelsyra. risk för dragsprickor iten PA Polyamid perforerad Temperaturbeständighet: permanent till ca 90 C, under kort tid till ca 130 C samt till ca minus 40 C*. Kem. beständighet i allmänhet som med polyetylen. beständig mot Bensin, bensol, dieselolja, aceton, lösningsmedel för färg och lack, oljor och fetter. obeständig mot Bleklut, de flesta syror, klor. risk för dragsprickor iten vid luftfuktigt tillstånd, endast för några vattniga saltlösningar.. Starkt uttorkade komponenter (hög temperatur och extremt låg luftfuktighet) har stor känslighet mot bränslen och olika lösningsmedel. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 PA/GF Polyamid, glasfiberarmerad perforerad Temperaturbeständighet: permanent till ca C, under kort tid till ca 160 C samt till ca minus 40 C*. beständig mot Bensin, bensol, dieselolja, aceton, lösningsmedel för färg och lack, oljor och fetter. iten risk för bildning av dragsprickor. obeständig mot Bleklut, de flesta syror, klor. risk för dragsprickor iten vid luftfuktigt tillstånd, endast för några vattniga saltlösningar.. Starkt uttorkade komponenter (hög temperatur och extremt låg luftfuktighet) har stor känslighet mot bränslen och olika lösningsmedel. PC Polykarbonat perforerad Temperaturbeständighet: permanent till ca 110 C (i vatten 60 C), under kort tid till ca 125 C samt till under minus 35 C. beständig mot Bensin, terpentin, de flesta svaga syror. obeständig mot Aceton, bensol, klor, metylenklorid, de flesta koncentrerade syror. risk för dragsprickor Relativt liten, Ämnen som utlöser dragsprickor är bl.a. bensin, aromatiska kolväten, metanol, butanol, aceton, terpentin. Ytterligare information FS 103

34 Material plast PC/ABS polykarbonat/akrylnitril-butadienstyrol perforerad Kort tid ca 105 C, smältpunkt ca 200 C, termisk upplösning vid 300 C. Med 1,5 materialtjocklek uppnås U94 V-0. Med 1 materialtjocklek uppnås en glödtrådstemperatur på 960 C enligt IEC beständig mot Mineralsyror, organiska syror och svaga saltlösningar förutsätts vara*beständig mot Baser, klorkolväteföreningar, aromater och (i beståndsdelar) en rad av fetter och oljor PE Polyetylen perforerad Temperaturbeständighet: hårda sorter permanent till ca 90 C, under kort tid till ca 105 C, mjuka sorter permanent till ca 80 C, under kort tid till ca 100 C samt till ca minus 40 C*. beständig mot ut och oorganiska syror. förutsätts vara*beständig mot Aceton, organiska syror, bensin, bensol, dieselolja, de flesta oljor. obeständig mot Klor, kolväten, oxiderande syror. risk för dragsprickor Relativt hög. ragsprickor kan utlösas bl.a. av aceton, olika alkoholer, myrsyra, etanol, bensin, bensol, smörsyra, ättiksyra, formaldehyd, olika oljor, petroleum, propanol, salpetersyra, saltsyra, svavelsyra, tvållösningar, terpentin, trikloretylen, citronsyra. PVC Polyvinylklorid perforerad Temperaturbeständighet: permanent till ca 65 C, under kort tid till ca 75 C samt till ca minus 30 C*. beständig mot Svaga syror, lutar, oljor och fetter, bensin. obeständig mot Starka syror, bensol, aceton, jod, toluen, trikloretylen. risk för dragsprickor iten, endast vid några lösningsmedel som bensol och aceton. *Minusvärdena gäller endast för delar i viloläget utan hög slagbelastning. et finns inget material som är resistent mot alla kemikalier. e anförda ämnena utgör bara ett litet urval. Tänk på att plastdelarna alltid är särskilt utsatta vid kemisk påverkan och höga temperaturer. et kan eventuellt leda till bildning av dragsprickor. I tveksaa fall ber vi dig skicka en förfrågan om resp. beständighet. Bildning av dragsprickor: essa kan uppstå när plastkomponenterna, som är påverkade av dragspänning, samtidigt belastas kemiskt. Särskilt utsatta är komponenter av polystyrol och polyetylen. ragsprickor kan till och med utlösas av ämnen som den aktuella plasten är resistent mot om den inte är belastad. Exempel på komponenter som står under ständig dragspänning vid särskild användning: Griphållare, nipplar för kabelförskruvningar, straps. PPO Polyfenylenoxid perforerad Temperaturbeständighet: -30 C till +85 C obeständig mot Oljor, fetter, smörjmedel och bränslen Ytterligare information PP Polypropylen perforerad Temperaturbeständighet: permanent till ca 90 C, under kort tid till ca 110 C samt till ca minus 30 C*. Kem. beständighet i allmänhet som med polyetylen. beständig mot ut och oorganiska syror förutsätts vara*beständig mot Aceton, organiska syror, bensin, bensol, dieselolja, de flesta oljor obeständig mot Klor, kolväten, oxiderande syror risk för dragsprickor iten, endast vid några syror som kromsyra, fluorvätesyra och saltsyra samt kväveoxid. PS Polystyren perforerad Temperaturbeständighet: Användning vid temperaturer som ligger över normal rumstemperatur på ca 25 C kan inte rekoenderas på grund av känsligheten mot kemisk påverkan. Hållbarhet i kyla: till ca minus 40 C*. beständig mot Alkalier, de flesta syror, alkohol. förutsätts vara*beständig mot Oljor och fetter. obeständig mot Smörsyra, konc. salpetersyra, konc. ättiksyra, aceton, eter, bensin och bensol, lösningsmedel för färg och lack, klor, dieselbränsle. risk för dragsprickor Relativt hög. ragsprickor kan utlösas bl.a. av aceton, eter, bensin, cyklohexan, heptan, metanol, propanol samt mjukningsmedel för en del PVCkabelblandningar. 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

35 Material metall Alu perforerad VA (1.4301) perforerad Aluminium Specialstål, rostfritt grad 304 VA (1.4310) Specialstål, rostfritt grad 301 perforerad St perforerad Stål 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Ytterligare information FS 105

36 Europeisk klassificering Klassificering enligt EN WK Installationskanal KM Installationskanal SK sockelkantskanal VK Slitskanal GEK-K Rapid 45 installationskanal GEK-A Rapid 45 installationskanal GK Installationskanal GS Installationskanal GEK-A Installationskanal ISS Uttagsstav 6.1 Efter material *2 *2 *2 *2 *2 *2 *2 *2 *2 *2 6.2 Efter slaghållfasthet för installation och användning * Elinstallationskanalsystem för slagenergi 0,5 J x * Elinstallationskanalsystem för slagenergi 1 J * Elinstallationskanalsystem för slagenergi 2 J *1 x Elinstallationskanalsystem för slagenergi 5 J *1 x x Elinstallationskanalsystem för slagenergi 20 J *1 x x x x Ytterligare information 6.3 Efter temperatur, som anges i tabellerna 1, 2 och 3 x Tabell 1: ägsta lagrings- och transporttemperatur ± 2 C x x x x x -15 x x x -5 x x Tabell 2: ägsta installations- och användningstemperatur ± 2 C -25 x x x x x -15 x x -5 x x x Tabell 3: Högsta användningstemperatur ± 2 C +60 x x x x x x x x x Efter motstånd mot brandutbredning Elinstallationskanalsystem som kan sprida eld x x x x Elinstallationskanalsystem som inte kan sprida eld x x x x x x x berörd klassificering, *1 i provning, *2 i rådgivning 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

37 Europeisk klassificering Klassificering enligt EN _FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 WK Installationskanal KM Installationskanal SK sockelkantskanal VK Slitskanal GEK-K Rapid 45 installationskanal GEK-A Rapid 45 installationskanal GK Installationskanal GS Installationskanal GEK-A Installationskanal ISS Uttagsstav 6.5 Efter elektrisk ledningsförmåga x x Elinstallationskanalsystem med elektrisk ledningsförmåga Elinstallationskanalsystem utan elektrisk ledningsförmåga 6.6 Efter elektriska isoleringsegenskaper x x 6.7 Elinstallationskanalsystem utan elektriska isoleringsegenskaper Elinstallationskanalsystem med elektriska isoleringsegenskaper Efter den skyddsklass som ges av höljet eller inkapslingen enligt EN 60529:1991. x x x x x x x x x x x x x x x x x x x x Efter skydd mot inträngande fasta partiklar IP20 IP30 IP41 IP40 IP40 IP30 IP30 IP30 IP Efter skydd mot inträngande vatten Efter skydd mot beröring av farliga delar x x 6.8 x x Efter skydd mot korrosiva och förorenande ämnen 6.9 Efter typ av fastsättning av systemkanalslock x x Kanallocket till elinstallationskanalsystemet får endast öppnas utan verktyg. Kanallocket till elinstallationskanalsystemet får endast öppnas med verktyg Efter den elektriska skyddsfrånskiljningen Elinstallationskanalsystem utan intern skyddsbrytare Elinstallationskanalsystem med intern skyddsbrytare x berörd klassificering, *2 i rådgivning x x x x x x x x x x x x x x x x x Ytterligare information FS 107

38 Europeisk klassificering Klassificering enligt EN Ytterligare information Infälld/utanpåliggande elinstallationskanal på vägg eller tak Infälld/utanpåliggande elinstallationskanal på vägg. x x x x x x x Infälld/utanpåliggande elinstallationskanal i tak. x x x x x x x WK Installationskanal KM Installationskanal Elinstallationskanal på väggen med stöd av golvet. x x x x x Elinstallationskanal på väggen med stöd av en annan horistontell yta än golvet. Elinstallationskanalsystem, monterat med fästelement på avstånd från väggen eller taket. Efter skydd mot kontakt mellan vätska, isolerade ledare och spänningsförande delar vid sockellistkanaler och våtrengöring av golvet Uppgift saknas x x Efter typ Följ tillverkarens anvisningar till punkt och pricka, här anges begränsningar av elinstallationskanalsystemets monteringsposition. Följ tillverkarens anvisningar till punkt och pricka, här anges att alla installationer är tillåtna för installationskanalsystemet, men att lägena på isolerade ledare och spänningsförande delar i elinstallationssystemet är begränsade. Följ tillverkarens anvisningar till punkt och pricka, här anges att alla installationer är tillåtna för installationskanalsystemet och vilka lägen för isolerade ledare och spänningsförande delar som är tillåtna elinstallationskanalsystem x x berörd klassificering -2 elinstallationskanalsystem (elinstallationskanalsystem för fördelning) -3 elinstallationskanalsystem (elinstallationskanalsystem för installation) x x SK sockelkantskanal VK Slitskanal GEK-K Rapid 45 installationskanal GEK-A Rapid 45 installationskanal GK Installationskanal GS Installationskanal x x x x x x x x x x x x x GEK-A Installationskanal ISS Uttagsstav 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

39 Tom sida anteckning Tom sida anteckning 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 FS 109

40 Kemikaliebeständighet för hård-pvc Ytterligare information A = mycket bra beständighet B = genomsnittlig beständighet C = inte beständig medium Temp. 1,3-bensoldisulfonsyra 20 A 1,3-butadien 20 A C beständighet 2.4-klorbensoylklorid 20 A 2-amino-2.2-difenylättiksyra 20 A 4-klor-2-nitranilin 20 C 4-klorbensaldehyd-2-sulfonsyra 20 A 5-amino-2-hydroxybensoesyra 20 A Abietinsyra 20 A Acetaldehyd 100 % 20 C Acetaldehyd 40 % 20 A Acetaldehyd 40 % 40 B Acetaldehyd, innehåller ättiksyra 90:10 20 B Acetanilid 100 % 20 A Acetat (aonium-, Na- m.fl.) 50 A Acetofenon (metylfenylketon) 20 C Aceton 20 C Acetylaceton (2,4-pentadion) 20 C Acetylen 100 % 20 B Acetylsalicylsyra 20 A Adipinsyra 20 A Adipinsyra 60 B Alisarin 100 % 20 A Alkansulfonsyror 50 A Alkoholhaltiga drycker < 40 A Allylalkohol 100 % 20 B Allylalkohol 100 % 60 C Allylklorid 20 C Aminobensol (p-) 20 A Aminobensolsulfonsyra (m-, o-, p-) 20 A Aminosalicylsyra (p-) 20 A Aoniak (ånga, alla koncentrationer) 40 A Aoniak (ånga, alla koncentrationer) 60 B Aoniak, vattenfri, flytande < 60 B Aoniumhydroxid 60 A Anilin 100 % 20 A Anilinklorid, mättad lösning 20 C Äppeljuice 60 A Äppelsyra 20 A Askorbinsyra 20 A Asparaginsyra 20 A Ättiksyra 10 % 60 A Ättiksyra 100 % 20 A Ättiksyra 100 % 60 B Ättiksyra 25 % 40 A Ättiksyra % 40 A Ättiksyreanhydrid 20 C Bensin, aromatfri 60 A Bensin, bensolhaltig 20 C Bensoesyra 40 A Bensoesyraanhydrid 30 A Bensofenon 100 % 20 C Bensol 20 C Bensolsulfonsyra 60 A Bensotrifluorid 20 C Bensotriklorid 20 C Bensoylbensoesyra 20 A Bensylklorid 20 C Betene 20 A Bleklut, 12 % aktivt klor 40 A Bleklut, 12 % aktivt klor 60 B Blod 40 A Borater (NA-) 20 A Borax 40 A Borsyra 20 A Brom, flytande 20 C Brom, gasformigt, torrt 20 A Bromater (K-, Na-) 40 A Brombensol 20 C Bromider (K-, Na- m.fl) 60 A Bromklormetan 20 C Bromklorpropan 20 C Bromoform 100 % 20 C Bromsyra 20 A Bromvatten 20 A Butan, gasformig, 30 % 20 A Butandiol max 10 % 20 A Butandiol över 60 % 40 B Butandiol över 60 % 20 C Butanol 60 A Butylacetat 20 C Butylbutyrat 20 C Butylfenol 20 C Butylglykolat 20 C Butylklorid 20 C A = mycket bra beständighet B = genomsnittlig beständighet C = inte beständig medium Temp. Citrater (aonium-, Na) 20 A Citronsyra 20 A Citronsyra 60 B Cumol 20 C Cyanamid 20 A Cyanättiksyra 20 C Cyanider (K-, Na- max 50 %) 60 A Cyanklorid 20 A Cyklohexanol 20 C Cyklohexanon 20 C C beständighet ibroetylen 20 C ibutylftalat 20 C ibutyloxalat 20 C ietylamin 100 % 20 C ietylenglykol 60 C ietyleter 20 C ifenyl 20 C ifenylamin 20 C ikloretylen 20 C iklorpropylen 20 C ikromater (K-, Na-) 50 C imetyleter 20 C i-n-butyleter 20 C iotylftalat 20 C ioxan 20 C ruvsocker 50 A Etan 20 A Etanol 40 A Etanolamin 20 B Etylacetat 20 C Etylakrylat 20 C Etylbensol 20 C Etylenglykol 20 A Etylklorid 20 C Fenol 1 % 20 A Fenol 90 % 45 B Fenylhydrazin 20 C Fenylhydrazinklorid 20 B Fenylhydrazinklorid 60 C Fernissa 60 C Fisktran 20 A Fixeringsbad 60 A Fluor 20 B Fluor 60 C Fluorborsyra 20 A Fluorider (aonium-, K-, Na- m.fl.) 60 A Fluorvätesyra max 40 % 40 A Fluorvätesyra max 40 % 60 B Formaldehyd 60 A Formamid 100 % 20 C Formiater (aonium- m.fl.) 20 A Fosfater (aonium-, Na- m.fl.) 60 A Fosforpentoxid 20 A Fosforsyra 40 A Fosforsyra 60 B Fosgen, flytande 20 C Fosgen, gasformig 20 A Fosgen, gasformig 60 B Furfurol 20 C Furfurylalkohol 20 C Garvbad 20 A Gelatin 60 A Glukonsyra 20 A Glukos 60 A Glutaminsyra 20 A Glycerin 60 A Glycin 40 A Glykol 60 A Heptan 20 A Hexacyanoferrat-II (Na-) 40 A Hexacyanoferrat-III (K-) 40 A Hexafluorkiselsyra 32 % 60 A Hexafluorsilikat (aonium-, K- m.fl.) 60 A Hexakloretan 20 C Hexametylentetramin (urotropin) 40 % vattnig 60 A lösning Huminsyror 20 A Hydrazin, förtunnad lösning 100 % 20 C Hydrazin, förtunnad lösning 30 % 20 A Hydroxid (jordalkalimetall-) 60 A Hydroxider (K-, Na-) 60 A Hypokloriter (K-, Na- m.fl.) 60 A Isobutylfosfat 20 C Ister 20 A Jod 20 C Jodater (K-, Na- m.fl.) 60 A 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS

41 Kemikaliebeständighet för hård-pvc 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 A = mycket bra beständighet B = genomsnittlig beständighet C = inte beständig medium Temp. Jodider (K-, Na-) 60 A C beständighet Karbamid 60 C Kärnmjölk 20 A Klor, flytande 20 C Klor, gasformig, fuktig 5 % 20 B Klor, gasformig, torr 0,5 % 20 A Klor, gasformig, torr 100 % 20 B Kloracetaldehyd 20 C Kloraceton 20 C Kloracetylklorid 20 C Kloranilin 20 C Klorater (K-, Na- m.fl.) 20 A Klorater (K-, Na- m.fl.) 60 B Klorater (K-, Na- m.fl.) 60 A Klorättiksyra 20 A Klorbensaldehyd 20 C Klorbensol 20 C Klorbensotrifluorid 20 C Klorbensoylklorid 20 C Kloretylbensol 20 C Klorider (aonium-, Na- m.fl.) 20 A Klorkresoler 20 C Klornaftalin 20 C Klornitrobensoesyra 20 A Kloroform 20 C Klorsyra max 20 % 40 A Klorsyra max 20 % 60 B Klorvatten, mättad lösning 20 B Koldioxid 60 A Koldisulfid 100 % 20 B Kolmonoxid 60 A Kresol 20 C Kromalaun 60 A Kromater (K-, Na- max 50 %) 50 A Kromsvavelsyra 30 A Kromsyra max 50 % 40 A Kväveoxider 20 C inolja 60 A inolsyra 60 A ysgas 20 A materialegenskaper Metanol 100 % 40 A Metanol 100 % 60 B Metylamin 20 B Metylbromid 20 C Metylenklorid 20 C Metylklorid 20 C Metylmetakrylat 20 C Mineraloljor 60 C Mjölk 20 A Mjölksyra 10 % 20 A Mjölksyra 10 % 60 C Mjölksyra 100 % 20 C Myrsyra 100 % 20 B Myrsyra 100 % 60 C Myrsyra 50 % 40 A N, N-dietylanilin 20 C Naftalin 20 C Nitrater (aonium-, K- m.fl.) 60 A Nitriter (K-, Na- m.fl.) 60 A Nitrobensol 20 C Nitroglycerin 20 B Öl 60 A Oljesyra 60 A Ölkryddor 20 A Oxalater (aonium-, Na- m.fl.) 60 A Oxalsyror 40 A Ozon 10 % 30 A Ozon 10 % 60 B Palmitinsyra 20 A Paraffin 40 A Pentyklorid 20 C Pentylacetat 20 C Pentylalkohol 60 A Pentyllaurat 20 C Perbonat (K-) 60 A Perklorat 40 A Perklorsyra 70 % 20 A Permanganat (K-) 6 till 15 % 40 A Permanganat (K-) 6 till 15 % 60 B Permanganat (K-) max 6 % 60 A Peroxymonosvavelsyra (Caros reagens) 20 A Persulfat (aonium-, K- m.fl.) 40 A Petroleum 60 A A = mycket bra beständighet B = genomsnittlig beständighet C = inte beständig medium Temp. Propan 20 A Propanol 60 A Pyridin 20 A C beständighet Ricinolja 60 A Rodanider (aonium- m.fl.) 60 A Salicylsyra 20 A Salpetersyra 25 % 20 A Salpetersyra 25 % 60 B Salpetersyra 50 % 20 A Salpetersyra 50 % 50 B Salpetersyra 95 % 20 C Salpetersyrlighet max 50 % 50 A Salpetersyrlighet max 98 % 20 C Saltlösning 60 A Saltsyra max 30 % 20 A Saltsyra max 30 % 60 B Saltsyra max 37 % 20 A Saltsyra max 37 % 40 B Silikater (K-) 20 A Smörsyra 100 % 20 C Smörsyra 20 % 20 A Smörsyra 20 % 60 C Stearinsyra 60 A Sulfater (aonium-, Na- m.fl.) 60 A Sulfiter (aonium-, Na- m.fl.) 60 A Svaveldioxid, gasformig, torr och fuktig 100 % 60 A Svavelsyra max 40 % 20 C Svavelsyra max 50 % 50 A Svavelsyra max 50 % 60 A Svavelsyra max 80 % 40 C Svavelsyra max 80 % 60 B Svavelsyra max 96 % 20 A Svavelsyra max 96 % 60 B Svavelsyra, rykande (10 % oleum) 20 C Svavelsyrlighet 60 A Svavelväte 60 A Syre 60 A Talg 60 A Terpentin 20 A Tetraetylbly 60 A Tetrahydrofuran 20 C Tjära, aromatfri 20 A Tjocklek 60 A Toluol 20 A Transformatorolja 60 A Trätjära 20 C Trikloretylen 20 C Tvållösning 40 A Underklorsyrlighet 60 A Utvecklare 40 A Vätebromid 100 % 20 A Vätebromid 100 % 60 B Vätebromidsyra max 40 % 60 A Vätecyanid 40 A Väteklorid (gasformig, torr och fuktig) 40 A Väteperoxid max 30 % 60 A Väteperoxid max 90 % 20 A Vatten 40 A Vatten 60 B Vegetabilisk olja 40 A Vin 40 A Vinättika 50 A Vinsyra 60 A Vinylacetat 20 C Viskos-spinnlösningar 60 A Xylol 20 C Materialegenskaper för den använda hård-pvcn Materialbeteckning enligt IN 7748 PVC-U-E raghållfasthet enligt IN min. 40 N/² Elasticitet enligt IN min. 65% Genomslagstålighet enligt IN min. 20 KV/ Ytresistans enligt IN min Formbeständighet vid värme enligt IN /B min. 75 C Temperaturbeständighet vid användning max. 65 C Antändlighet enligt U 94 grad V-0 Byggnadsmaterialklassificering enligt IN EN 4102, godkänd för klass B1 och B2 Ytterligare information FS 111

42 282 FS 06_FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013

43 Rapid 80 installationskanal stålplåtssystem Kanalhöjd 110 Kanaldjup Kanaldjup 90 Kanalhöjd 130 Kanaldjup Kanaldjup 90 Kanalhöjd 130, asyetrisk Kanaldjup Kanaldjup 90 Kanalhöjd 170 Kanaldjup Kanaldjup 90 Kanalhöjd 170, asyetrisk Kanaldjup Kanaldjup 90 Kanalhöjd 170, dubbelkanal, 80/50 överdel Kanaldjup 70 Kanaldjup Kanalhöjd 210, asyetrisk Kanaldjup Kanaldjup 90 Kanalhöjd 210, dubbelkanal, 80/80 överdel Kanaldjup 70 Kanaldjup Panelkanal Tillbehör installationskanal _FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/2013 Apparatmontering FS 283

44 Kanalhöjd 110 Installationskanal, kanaldjup 70 ängd GS-S70110RW 2000 GS-S70110CW 2000 GS-S70110GR 2000 m kg/100 m 258, , , GS-installationskanal för montering på vägg eller fästkonsoler. GS installationskanal har självkontakterande låsstycken för att sätta fast en skiljevägg av stålplåt. Potentialutjämningen mellan kanalunderdelarna sker via skarven. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. en faktiska systemöppningen är 76,5. Kanalöverdelar och -underdelar i längder upp till 3000 samt andra RA-färger kan beställas speciellt. e synliga ytorna på den lackerade installationskanalen är täckta med folie. Installationskanal, kanaldjup 90 ängd GS-S90110RW 2000 GS-S90110CW 2000 GS-S90110GR 2000 m kg/100 m 290, , , GS-installationskanal för montering på vägg eller fästkonsoler. GS installationskanal har självkontakterande låsstycken för att sätta fast en skiljevägg av stålplåt. Potentialutjämningen mellan kanalunderdelarna sker via skarven. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. en faktiska systemöppningen är 76,5. Kanalöverdelar och -underdelar i längder upp till 3000 samt andra RA-färger kan beställas speciellt. e synliga ytorna på den lackerade installationskanalen är täckta med folie. Rapid 80 installationskanal stålplåtssystem Skarvstycke, kanaldjup 70 GS-KUP70 ängd 120 V2A Specialstål, rostfritt grad 304 VPE kg/100 förpackningar 1 6,400 Skarvstycke för kanalunderdelarna. Potentialutjämningen mellan kanalunderdelarna sker via skarven. Skarvstycke, kanaldjup 90 GS-KUP90 ängd 120 V2A Specialstål, rostfritt grad 304 VPE kg/100 förpackningar 1 8,200 Skarvstycke för kanalunderdelarna. Potentialutjämningen mellan kanalunderdelarna sker via skarven Apparatdosa, 1-fack 71G6 järngrå PA Polyamid 5 5, Frontmonterad apparatdosa för strömbrytarsystem, med nedfällbar och vid behov även borttagbar underdel för snabb ledningsanslutning, med inmatningsöppningar för en ledningsdiameter på upp till 14. Horisontella fästslitsar _FS_Masterkatalog_änder_2012 / sv / 26/01/2012 (Export_04107) / 11/09/ FS
