1 KATALOG 2018

2 INSTALLATÖR Registrera takfläkten för en förlängd 5 års garanti! Ladda ner VILPE-appen för Android eller ios och fyll i informationen. Tilläggsuppgifter: TA BORT ETIKETTEN INNAN MONTERING Innovation är utgångpunkten för vår verksamhet Vårt företags historia fick sin början första april 1974 genom en produktinnovation, vilken bidrog till att revolutionera fästandet av takpapp och isolering till konstruktionen. Över 40 år senare har vi fortfarande samma fokus att utveckla nya lösningar och innovationer för att skapa mervärde för slutanvändare och våra partners. Som familjeföretag försöker vi alltid se ett kvartal längre in i framtiden och agera i enlighet med principerna om hållbar utveckling. Det kostnadseffektiva VILPE ECo Ideal -konceptet som lanserades förra året har fått ett utmärkt mottagande på marknaden redan under det första året. Stolta presenterar vi i år resultatet av tre års utvecklingsarbete, de nya energieffektiva FLOW -produkterna. Utgångspunkten för vår innovationsprocess var att i fråga om tryckförlust skapa världens bästa vattentäta frånluftshuvar, avsedda för utmanande klimatförhållanden. Under designprocessen skapade vi 30 olika virtuella modeller, av vilka 13 versioner 3D printades och testades. För testandet av tryckförlusten drog vi också nytta av VTTs Linux superdatorkluster. Som ett resultat av utvecklingsarbetet har FLOW -produkterna upp till 40 % lägre tryckförlust än de traditionella VILPE frånluftshuvarna. FLOW -produkterna lyfter luftflödesprestandan till en helt ny nivå och möjliggör mer utmanande ventilationsprojekt för energieffektivitet och hälsosam inomhusluft. För FLOW -produktfamiljen gäller naturligtvis samma färg- och kvalitetsgaranti som för våra övriga produkter. FLOW är ett naturligt val för alla, som vill ha den bästa prestandan och inbesparingar av energikostnaderna till ett rimligt pris. Under de kommande åren kommer vi att fortsätta satsa på produktutveckling och produktion. Vi kommer att dra nytta av det vi lärt oss av ECo Ideal och FLOW -produkternas teknik för att förbättra europeiskt byggande. Utgångspunkten för all vår verksamhet är att erbjuda bättre inomhusluft, energieffektivitet och längre livslängd på konstruktionerna för alla utrymmen. Välkommen till den nya världen av prestanda! SK Tuote Oy 2

3 Varför VILPE? Det största produkturvalet och optimal hållbarhet Alternativ för alla typer av takbeläggningar Kompletta lösningar: monteringsverktyg och instruktioner som ingår, garanterar bästa VILPE kvalitet Montering: snabb och enkel Funktionalitet: ett helt vattentätt resultat Estetik: en harmonisk design och färger som passar ihop med de flesta takmaterial Hållbarhet: 40 års produktionserfarenhet Exceptionellt lång garanti Garanterad VILPE -kvalitet: - 10 års färggaranti - 20 års garanti för teknisk funktionalitet års garanti för elektriska delar 3

4 Kontakt Post(faktura)adress VILPE Sverige AB Box 316, Sollentuna Besöksadress VILPE Sverige AB Bergkällavägen 32, Sollentuna Logistik SK Tuote Oy Handelsvägen 9, FI Korsholm 3 Försäljning och teknisk stöd Tel sales@vilpe.com 1 Jonas Rydén Tel Säljare jonas.ryden@vilpe.se 2 Nisse Hedberg Tel Säljare nisse.hedberg@vilpe.se Under rekrytering Tel Säljare Under rekrytering 3 Leif Fredriksson Tel Försäljningschef leif.fredriksson@vilpe.se Tuomas Saikkonen Tel Försäljningsdirektör tuomas.saikkonen@sktuote.fi Carina Lagerström Tel Kundservicechef carina.lagerstrom@sktuote.fi Tiina Häggblom Tel Kundservicechef tiina.haggblom@sktuote.fi 1 2 4

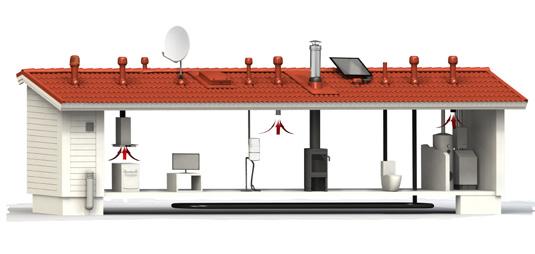

5 VILPE lösningar Innehåll I VILPE produktfamiljen ingår kompletta lösningar för takelement samt produkter för ventilation. VILPE produkterna är lätta att montera tack vare monteringsverktyg och manualer som ingår i leveransen. De långa garantitiderna gäller endast då monteringen är gjord med VILPE produkter. P-serie för branta tak P-seriens takfläktar och frånluftshuvar kan monteras vattentätt med en genomföring. VILPE genomföringssatser kan installeras på alla tak med de vanligaste lutningarna. Genomföringen väljs alltid enligt takmaterial. Alla takfläktar och frånluftshuvar i P-serien passar ihop med alla genomföringstyper. En XL takfläkt och en XL frånluftshuv kräver en XL genomföring. S-serie för installation på plan yta S-seriens takfläktar och frånluftshuvar är designade för att installeras på en samlingslåda e.dyl, en ljuddämpare eller på annat horisontellt underlag. S-takfläktar och S-frånluftshuvar används till exempel i flerbostadshus och radhus där det behövs bostadsvis ventilation. S-seriens fläktar kan också användas vid renovering av gamla mekaniska ventilationssystem. ECo Flow P-Serie Takfläktar 7 ECo P-Serie Takfläktar 8 E P-Serie Takfläktar 9 ECo Flow S-Serie Takfläktar 10 ECo S-Serie Takfläktar 11 E S-Serie Takfläktar 12 VILPE -takfläktar snabbval 13 Rökgasfläkt 13 VILPE ECo Ideal Wireless 14 Styrningar och servicepaket för takfläktar 15 Kopplingsschema, takfläktar 16 Intake-tilluftshuv 17 Multifunktionella galler 18 Flow P-Serie Takhuvar 20 Flow S-Serie Takhuvar 21 P-Serie Avloppsluftare och tillbehör 22 P-Serie Frånluftshuvar 23 S-Serie Frånluftshuvar 25 Takgenomföringar mm 26 Takgenomföringar mm 29 VILPE - maximala taklutningar 30 Rörgenomföringar 31 Nockventilering 31 KTV Ventilationssatser 32 Alipai-undertrycksavluftare 33 Ross ventilationsrör 34 Genomföringar för Skorstenar 36 Solar-genomföringar 38 Inspektionsluckor 39 Takstosar för papptak 39 Takstosar för plåttak 40 Diffusionsspärr 40 PVC Takstos 41 Power-infästningar 41 Allmänna försaljningsvilkor 43 VILPE standardfärger Referensfärg Produkter för flacka tak I VILPE produktfamiljen ingår ett brett sortiment av infästningar, tätningar, stosar och undertrycksluftningar frånluftshuvar och fläktar för olika slags tak. Genomföring för papptak möjliggör installation av alla takfläktar och frånluftshuvar och avluftningar med en diameter på mm på flacka tak. Höjden på vattenuppdämningen för genomföringarna uppfyller alla bestämmelser. Svart RAL 9017 Brun RAL 8017 Grön RAL 6020 Grå RAL 7015 Röd RAL 3009 Tegelröd RAL 8004 Ljusgrå RAL 7040 Produktlistor På grund av trycktekniska orsaker kan bilderna och färgerna avvika en aning från verkligheten. Antal produkter i en förpackning. Den beställda mängden måste vara delbar med denna mängd. Antal produkter/pall. Våra pallar är EUR pallar (80 x 120 cm) med en höjd av 120 cm om inte annat angivits. Lager/Order. Order betyder att produkten är tillverkad efter beställning vilket betyder en aningen fördröjd leverans. 5

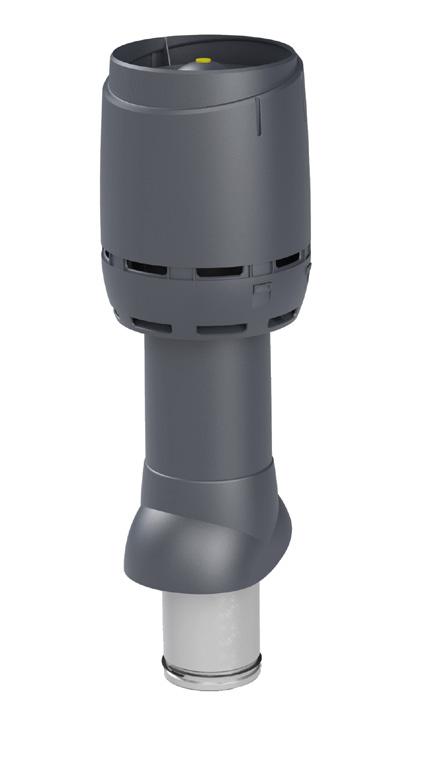

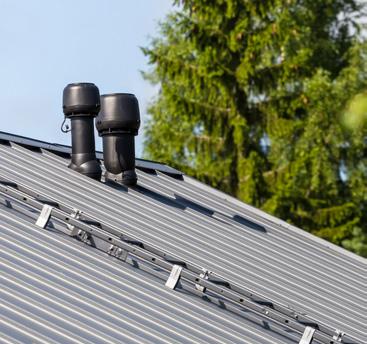

6 VILPE FLOW EN NY ERA FÖR PRESTANDAN SK Tuotes VILPE frånluftshuvar och takfläktar har varit kända som pionjärer på marknaden redan sedan 1980-talet. Man kan till och med säga att VILPE produkterna under årtiondena blivit en anmärkningsvärd del av det finska landskapet. SK Tuote förhåller sig seriöst till sin position som en av branschens trendsättare och ser det som sin plikt att alltid skapa bättre inomhusluft, energieffektivitet och förlängd livslängd på konstruktioner för alla utrymmen. Nu är det dags för nästa språng. Det är dags att uppdatera ventilationsterminalerna till 2000-talet! UPP TILL 40% LÄGRE TRYCKFÖRLUST FÖRSTAKLASSIG VATTENSEPARATION RESULTATET AV INTENSIVT UTVECKLINGSARBETE FÖRNYAT, MODERNT UTSEENDE UPP TILL 40% LÄGRE TRYCKFÖRLUST Flow seriens hattar har även en ca. 40% lägre tryckförlust än de traditionella VILPE -produkterna, tack vare detta fås en inbesparing i både ventilationens energianvändning och boendekostnaderna. FÖRSTAKLASSIG VATTENSEPARATION Tack vare intensiv luftflödestestning och den slutliga designen har Flow produkterna en unikt bra vattenseparation och rakt uppåtriktad luftströmning. Detta säkerställer ännu bättre än tidigare att fukten stannar ute och den smutsiga luften avlägsnas rakt upp mot himlen och att partiklarna vare sig smutsar ned taket eller fasaden. RESULTATET AV INTENSIVT UTVECKLINGSARBETE Flow-produkternas unika prestanda är resultatet av tre års intensivt utvecklingsarbete. I modelleringen användes bl.a. VTTs Linux-superdatorkluster. Under tre års tid skapades 30 olika 3D-designversioner och av dessa fortsatte 13 som prototyper till SK Tuotes 3D-printning och testning. Som resultat av evolutionen blev bara den bästa kvar. FÖRNYAT, MODERNT UTSEENDE VILPE Flow -produktseriens moderna formspråk har skapats i samarbete med industriella designers. Den raka designen kommer att täcka hela sortimentet av såväl takfläktar som också ventilations- och frånluftshuvarna. Till försäljning fr.o.m Flow-produkterna kommer till försäljning fr.o.m Flow kommer att finnas i serierna P (för lutande tak) och S (för plan montering). Dimensionerna är Ø 110 mm, 125 mm, 160 mm, 225 mm, 315 mm. Ytterligare information: Försäljning och tekniskt stöd Nisse Hedberg Tel: +46 (0) nisse.hedberg@vilpe.se VILPE -garanti: års färggaranti års garanti för teknisk funktionalitet 6

7 Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro ECo Flow P-Serie Funktionsdriven design Produktnr VILPE VILPE ECO110P/500 FLOW TAKFLÄKT Q3/2018 Svart Användning: Isolerad takfläkt med FLOW-hatt för radon eller eko -toalett. Energibesparande EC-motor. Motorn är extrakapslad samt förinställd på en styrsignal om 3V. Kan enkelt justeras via potentiometer i hatten. Ingen extra extern reglering behövs. Med fläkten behövs VILPE genomföring enligt takmaterial. Dimensioner: Anslutning Ø 110 mm, yttre mått Ø 160 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, Anvisningar för installation, användning och service. Brun Grön Grå Röd Tegelröd Ljus grå VILPE ECO125P/500 FLOW TAKFLÄKT Q3/2018 Svart 1 9 Lager Användning: Uppåtblåsande och energieffektiv isolerad takfläkt med FLOW-hatt och med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Fläkten har inbyggd ljuddämpare. Perforerad förzinkad tunnplåt, med 50 mm isolering. Med fläkten behövs VILPE genomföring enligt takmaterial. Dimensioner: Anslutning Ø 125 mm, yttre mått Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Brun 1 9 Lager Grön 1 9 Order Grå 1 9 Lager Röd 1 9 Lager Tegelröd 1 9 Lager Ljus grå 1 9 Lager VILPE ECO160P/500 FLOW TAKFLÄKT Q3/2018 Svart 1 6 Lager Användning: Uppåtblåsande och energieffektiv isolerad takfläkt med FLOW-hatt och med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Inre rör förzinkad tunnplåt. Med fläkten behövs VILPE genomföring enligt takmaterial. Dimensioner: Anslutning Ø 160 mm, yttre mått Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Brun 1 6 Lager Grön 1 6 Order Grå 1 6 Lager Röd 1 6 Lager Tegelröd 1 6 Lager Ljus grå 1 6 Lager VILPE ECO200P/500 FLOW TAKFLÄKT Q3/2018 Svart Användning: Uppåtblåsande och energieffektiv isolerad XL-takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Inre rör förzinkad tunnplåt. Med fläkten behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Anslutning Ø 200 mm, yttre mått Ø 300 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Brun Grön Grå Röd Tegelröd Ljus grå A Till försäljning fr.o.m D Flow-produkterna kommer till försäljning fr.o.m Flow kommer att finnas i serierna P (för lutande tak) och S (för plan montering). Dimensionerna är Ø 110 mm, 125 mm, 160 mm, 200 mm, 250 mm. B E F C VILPE.COM/FLOW mm A B C D E F ECO110P FLOW ECO125P FLOW ECO160P FLOW P FLOW

8 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% ECo P-serie Traditionell Design VILPE ECO110P/Ø110/500 TAKFLÄKT Användning: Isolerad takfläkt för radon eller eko-toalett. Energibesparande EC-motor. Motorn är extrakapslad samt förinställd på en styrsignal om 3V. Kan enkelt justeras via potentiometer i hatten. Ingen extra extern reglering behövs. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 150 l/s. Dimensioner: Anslutning Ø 110 mm, yttre mått Ø 160 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, Anvisningar för installation, användning och service. VILPE ECO190P/Ø125/500 TAKFLÄKT Användning: Uppåtblåsande och energieffektiv isolerad takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Fläkten har inbyggd ljuddämpare. Perforerad förzinkad tunnplåt, med 50 mm isolering. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 190 l/s. Dimensioner: Anslutning Ø 125 mm, yttre mått Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. VILPE ECO220P/Ø160/500 TAKFLÄKT Användning: Uppåtblåsande och energieffektiv isolerad takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Inre rör förzinkad tunnplåt. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 257 l/s. Dimensioner: Anslutning Ø 160 mm, yttre mått Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. VILPE ECO250P/Ø200/500 XL TAKFLÄKT Användning: Uppåtblåsande och energieffektiv isolerad XL-takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Inre rör förzinkad tunnplåt. Med fläkten behövs VILPE XL-genomföring enligt takmaterial. Maxflöde 340 l/s. Dimensioner: Anslutning Ø 200 mm, yttre mått Ø 300 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Svart 1 12 Lager Brun 1 12 Order Grön 1 12 Order Grå 1 12 Order Röd 1 12 Order Tegelröd 1 12 Order Svart 1 24* Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Order Tegelröd 1 12 Lager Ljus grå 1 12 Order Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Order Tegelröd 1 12 Lager Ljus grå 1 12 Order Svart 1 6 Lager Brun 1 6 Order Grön 1 6 Order Grå 1 6 Order Röd 1 6 Order Tegelröd 1 6 Order Totaltryck, Pa Totaltryck, Pa Luftdensitet 1,20 kg/m 3 Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning 10 V ECo110 Spänning ECo V 10 V 10 V V V 7 V 8 V 7 V 8 V V V 5 V 5 V V 7 V V 7 V V V 2 V 2 V 6 V V V V V V 3 V 50 3 V 50 2 V 2 V Luftens volymflöde, l/s Luftens volymflöde, l/s Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning ECo Spänning 10 V ECo V V V 8 V 8 V 7 V 10 V V V V 5 V 5 V 7 V V 8 V V V 3 V V 7 V 2 V 6 V V V 5 V V 4 V V 50 3 V 2 V 50 2 V Luftens volymflöde, l/s Luftens volymflöde, l/s mm A B C D E F A B C D E F ECo ECo ECo ECo250XL *EUR-240

9 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% $[vari] Pakkaus Kpl/lava Toimitus Tuotenro /kpl ALV 0% E P-serie Traditionell Design VILPE VILPE E120P/Ø125/500 TAKFLÄKT Användning: Uppåtblåsande isolerad takfläkt. Inre rör av förzinkad tunnplåt. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 120 l/s. Dimensioner: Anslutning Ø 125 mm, yttre mått Ø 160 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 24* Lager Brun 1 24* Lager Grön 1 12 Order Grå 1 24* Lager Röd 1 24* Order Tegelröd 1 24* Lager Ljus grå 1 12 Order VILPE E190P/Ø125/500 TAKFLÄKT Användning: Uppåtblåsande isolerad och ljuddämpad takfläkt. Inre rör av perforerad förzinkad tunnplåt. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 155 l/s. Dimensioner: Anslutning Ø 125 mm, yttre mått Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 24* Lager Brun 1 24* Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager VILPE E220P/Ø160/500 TAKFLÄKT Användning: Uppåtblåsande isolerad takfläkt. Inre rör av förzinkad tunnplåt. Med fläkten behövs VILPE genomföring enligt takmaterial. Maxflöde 236 l/s. Dimensioner: Anslutning Ø 160 mm, yttre Ø 225 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 24* Lager Brun 1 24* Order Grön 1 24* Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 24* Lager Ljus grå 1 24* Order VILPE E220P/Ø160/500 XL TAKFLÄKT Användning: Uppåtblåsande isolerad XL-takfläkt. Inre rör av förzinkad tunnplåt. Med fläkten behövs VILPE XL-genomföring enligt takmaterial. Maxflöde 236 l/s. Dimensioner: Anslutning Ø 160 mm, yttre mått Ø 300 mm, höjd 500 mm. Innehåll: Takfläkt, skruvar, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 6 Order Brun 1 6 Order Grön 1 6 Order Grå 1 6 Order Röd 1 6 Order Tegelröd 1 6 Order Totaltryck, Pa Totaltryck, Pa Luftdensitet 1,20 kg/m 3 Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning E120 Spänning E190 1 ) 230 V 1 ) 230 V ) 180 V 2 ) 180 V 1 3 ) 165 V ) 160 V ) 135 V 4 ) 135 V ) 120 V ) 110 V ) 100 V 6 ) 60 V 7 ) 80 V Luftens volymflöde, l/s Luftens volymflöde, l/s Luftens volymflöde, m 3 /h Spänning 325 E220 1 ) 230 V 300 E220XL 2) 180 V 275 3) 165 V 250 4) 135 V 5) 110 V 225 6) 60 V Luftens volymflöde, l/s mm A B C D E F A B C D E F E E E E220XL *EUR-240 9

10 Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro ECo Flow S-Serie Funktionsdriven design Produktnr VILPE ECO110S 250X250 FLOW TAKFLÄKT + MONTERINGSSET Q3/2018 Användning: Isolerad takfläkt med FLOW-hatt för radon eller eko-toalett. Energibesparande EC-motor. Motorn är extrakapslad samt förinställd på en styrsignal om 3V. Kan enkelt justeras via potentiometer i hatten. Ingen extra extern reglering behövs. Dimensioner: Anslutning Ø 110, ytterdiameter 160 mm, monteringsset 250 x 250 mm. Innehåll: Takfläkt, monteringsfäste, Anvisningar för installation, användning och service. Svart Brun Grön Grå Röd Tegelröd Ljus grå VILPE ECO125S 300X300 FLOW TAKFLÄKT + MONTERINGSSET Q3/2018 Användning: Uppåtblåsande och energieffektiv takfläkt med FLOW-hatt och EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Dimensioner: Anslutningsdimension Ø 125 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Svart Brun Grön Grå Röd Tegelröd Ljus grå VILPE ECO160S 300X300 FLOW TAKFLÄKT + MONTERINGSSET Q3/2018 Användning: Uppåtblåsande och energieffektiv takfläkt med FLOW-hatt och EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Dimensioner: Anslutningsdimension Ø 160 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Svart Brun Grön Grå Röd Tegelröd Ljus grå VILPE ECO200S 400X400 FLOW XL TAKFLÄKT + MONTERINGSSET Q3/2018 Användning: Uppåtblåsande och energieffektiv takfläkt med FLOW-hatt och EC-Motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Dimensioner: Anslutningsdimension Ø 200 mm, monteringsset 400 x 400 mm. Innehåll: Takfläkt, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Svart Brun Grön Grå Röd Tegelröd Ljus grå A VILPE FLOW EN NY ERA FÖR PRESTANDAN VILPE.COM/FLOW C B D E F A B C D E F mm ECO110S FLOW ECO125S FLOW ECO160S FLOW S FLOW

11 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro ECo S-serie Traditionell Design VILPE VILPE ECO110S/Ø110 TAKFLÄKT + MONTERINGSSET Användning: Isolerad takfläkt för radon eller eko-toalett. Energibesparande EC-motor. Motorn är extrakapslad samt förinställd på en styrsignal om 3V. Kan enkelt justeras via potentiometer i hatten. Ingen extra extern reglering behövs. Maxflöde 150 l/s. Dimensioner: Anslutning Ø 110, ytterdiameter 160 mm, monteringsset 250 x 250 mm. Innehåll: Takfläkt, monteringsfäste, Anvisningar för installation, användning och service. VILPE ECO190S/Ø125 TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande och energieffektiv takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Takfläktens maxflöde är 190 l/s. Dimensioner: Anslutningsdimension Ø 125 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. VILPE ECO220S/Ø160 TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande och energieffektiv takfläkt med EC-motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Takfläktens maxflöde är 257 l/s. Dimensioner: Anslutningsdimension Ø 160 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. VILPE ECO250S/Ø200 XL TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande och energieffektiv takfläkt med EC-Motor, styrs via extern 0-10 V styrsignal (från DUC, VILPE extern ECo-Controller eller VILPE ECo Ideal Wireless). Takfläktens maxflöde är 340 l/s. Dimensioner: Anslutningsdimension Ø 200 mm, monteringsset 400 x 400 mm. Innehåll: Takfläkt, ca 2 m långa el- och styrkablar, Anvisningar för installation, användning och service. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Order Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Order Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Order Svart 1 8 Lager Brun 1 8 Order Grön 1 8 Order Grå 1 8 Lager Röd 1 8 Order Tegelröd 1 8 Order Totaltryck, Pa Totaltryck, Pa Luftdensitet 1,20 kg/m 3 Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning 10 V ECo110 Spänning ECo V 10 V 10 V V V 7 V 8 V 7 V 8 V V V 5 V 5 V V 7 V V 7 V V V 2 V 2 V 6 V V V V V V 3 V 50 3 V 50 2 V 2 V Luftens volymflöde, l/s Luftens volymflöde, l/s Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning ECo Spänning 10 V ECo V V V 8 V 8 V 7 V 10 V V V V 5 V 5 V 7 V V 8 V V V 3 V V 7 V 2 V 6 V V V 5 V V 4 V V 50 3 V 2 V 50 2 V Luftens volymflöde, l/s Luftens volymflöde, l/s mm A C B D E F A B C D E F ECo ECo ECo ECo250XL *EUR

12 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro E S-serie Traditionell Design VILPE E120S/Ø125 TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande takfläkt. Takfläktens maxflöde är 120 l/s. Dimensioner: Anslutningsdimension Ø 125 mm. monteringsset 250 x 250 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Order VILPE E190S/Ø125 TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande takfläkt. Takfläktens maxflöde är 155 l/s. Dimensioner: Anslutningsdimension Ø 125 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Order Tegelröd 1 12 Lager Ljus grå 1 12 Order VILPE E220S/Ø160 TAKFLÄKT + MONTERINGSSET Användning: Uppåtblåsande takfläkt. Takfläktens maxflöde är 236 l/s. Dimensioner: Anslutningsdimension Ø 160 mm, monteringsset 300 x 300 mm. Innehåll: Takfläkt, monteringsfäste, ca 2 m lång elkabel, Anvisningar för installation, användning och service. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Order Totaltryck, Pa Totaltryck, Pa Luftdensitet 1,20 kg/m 3 Luftens volymflöde, m 3 /h Luftens volymflöde, m 3 /h Spänning E120 Spänning E190 1 ) 230 V 1 ) 230 V ) 180 V 2 ) 180 V 1 3 ) 165 V ) 160 V ) 135 V 4 ) 135 V ) 120 V ) 110 V ) 100 V 6 ) 60 V 7 ) 80 V Luftens volymflöde, l/s Luftens volymflöde, l/s Luftens volymflöde, m 3 /h A Spänning 325 E220 1 ) 230 V 300 2) 180 V 275 3) 165 V 250 4) 135 V 5) 110 V 225 6) 60 V mm A B C D E F 75 2 E C 25 4 E E B Luftens volymflöde, l/s D E F 12

13 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro VILPE -takfläktar snabbval VILPE Snabbval av takfläktar för bostadsventilation Enligt Boverkets normer skall ventilationen i bostäder vara minst 1/2 luftomsättning per timme eller mer exakt uttryckt 0,35 l/s och m 2. Den luft som takfläkten suger ut kommer att ersättas genom vägg/spalt/radiatorventiler i fastigheten. I ett kvadratmeter stort hus är det som tumregel cirka 100 pascals tryckförlust i kanalsystemet. Ett snabbt och noggrant sätt att beräkna tryckförlusterna är att multiplicera löpmetrar med fem pascal (i löpmetrarna ingår till exempel rörsystemets ändanordningar och böjar). Tabellen är beräknad på 70 procents effekt på takfläkten. Rörsystemets tryckförlust i pascal beror på olika faktorer som rörets längd, rörets diameter, antal och typ av hörn samt lufthastigheten. m 2 maximal storlek Takfläkt Kanaldimension 50 Pa 100 Pa 150 Pa E120 Ø 125 mm 220 m m m 2 E190 Ø 125 mm 270 m m m 2 ECo190 Ø 125 mm 360 m m m 2 E220 Ø 160 mm 410 m m m 2 ECo220 Ø 160 mm 490 m m m 2 ECo250 Ø 200 mm 660 m m m 2 Tabellerna är riktgivande. Val av takfläkt för spiskåpa. Exakta uppgifter för att beräkna spiskåpans (och kanalsystemets) tryckförlust fås från spiskåpans tillverkare. Tabellerna är riktgivande. Takfläkt Kanaldimension Fritt flöde 50 Pa 100 Pa E120 Ø 125 mm 120 l/s (432 m 3 /h) 103 l/s (371 m 3 /h) 87 l/s (313 m 3 /h) E190 Ø 125 mm 155 l/s (558 m 3 /h) 138 l/s (497 m 3 /h) 116 l/s (418 m 3 /h) ECo190 Ø 125 mm 190 l/s (684 m 3 /h) 182 l/s (655 m 3 /h) 171 l/s (616 m 3 /h) E220 Ø 160 mm 236 l/s (850 m 3 /h) 212 l/s (763 m 3 /h) 180 l/s (648 m 3 /h) ECo220 Ø 160 mm 257 l/s (925 m 3 /h) 245 l/s (882 m 3 /h) 223 l/s (803 m 3 /h) ECo250 Ø 200 mm 340 l/s (1224 m 3 /h) 330 l/s (1188 m 3 /h) 320 l/s (1152 m 3 /h) Eltekniska data, takfläktar VILPE fläkttyp Nominell effekt Märkström Spänning Kondensator Varvtal E W 0,23 A 230 V / 50 HZ 1,5 µf 2350 rpm E W 0,23 A 230 V / 50 HZ 1,5 µf 2350 rpm E W 0,39 A 230 V / 50 HZ 2 µf 2100 rpm ECo W 0,75 A 230 V / 50 HZ rpm ECo W 0,75 A 230 V / 50 HZ rpm ECo W 0,70 A 230 V / 50 HZ rpm ECo W 1,40 A 230 V / 50 HZ rpm Rökgasfläkt VILPE TI-17 RÖKGASFLÄKT Användning: Rökgasfläkt för skorstensöppningar på mm, högsta tillåtna temperaturen 200 C. Maxflöde 86 l/s. Tillverkas av rostfritt material. Dimension: Bottenplatta 300x300 mm. Innehåll: Monteringsjärn, underliggande isolering, stålvajer, elkopplingsdosa Lager

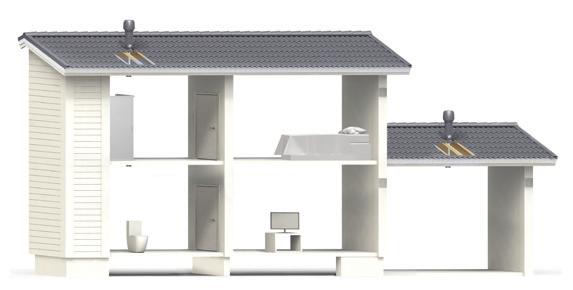

14 VILPE ECo Ideal Wireless Användarpanel 2 Styrenhet Fuktgivare 4 Koldioxidgivare 1 5 Takfläkt + takgenomföring 6 Tilluftsventil 7 Överluft Vad är behovsstyrd ventilation? Behovsstyrd ventilation är ett smart system för att behålla luftkvaliteten på önskad nivå automatiskt, utan manuellt ingripande. Systemet ställer automatiskt in ventilationen för att behålla en god luftkvalitet. Trådlösa givare mäter den relativa luftfuktigheten (RH) och koldioxiden (CO2) i luften och skickar denna information till styrenheten. Ventilationen regleras sedan för att få en god luftkvalitet utan onödig energiförbrukning. Varför ska jag välja VILPE ECo Ideal Wireless för behovsstyrd ventilation? VILPE ECo Ideal Wireless är en kostnadseffektiv lösning som betalar sig snabbare än mer komplexa ventilationslösningar. Totalkostnaden för VILPE ECo Ideal Wireless är upp till 70 procent lägre än vad det kostar att installera en komplett anläggning för värmeåtervinning (luftkonditionering). VILPE ECo Ideal Wireless går snabbt och enkelt att anpassa. Tack vare den trådlösa kommunikationslösningen behövs nästan ingen kabeldragning. Om det redan finns trummor på platsen krävs ingen nybyggnation, det vill säga alla befintliga konstruktioner kan behållas. Befintliga ventilationskanaler eller rökgångar kan också utnyttjas. Användning: Renoveringsprojekt och nya hus Antingen du renoverar eller bygger nytt, är det behovsstyrda och energibesparande trådlösa systemet VILPE ECo Ideal ett utmärkt val för dig som vill ha en enkel och prisvärd lösning på ditt ventilationsbehov. VILPE ECo Ideal Wireless är en perfekt lösning om du vill byta ut den befintliga naturliga ventilationen mot ett mekaniskt ventilationssystem. VILPE ECo Ideal Wireless är också ett enkelt och prisvärt sätt att bygga om ett mekaniskt ventilationssystem till ett behovsstyrt ventilationssystem som sparar både energi och pengar. VILPE ECo Ideal Wireless är lämplig både i äldre och nya hus. Det är också en bra lösning för ventilation i lager och garage. Om du kan svara JA på någon av följande frågor är VILPE ECo Ideal Wireless rätt lösning för ditt projekt: För hög fuktighet eller instängd luft i badrummet eller på toaletten? För hög fuktighet i garage, förråd eller lager? Dålig ventilation sommartid? Ingen mekanisk ventilation, det vill säga ventilationsutrustning saknas? Enbart mekaniskt frånluftsventilationssystem med manuell kontroll eller timer? Funderar du på vilket ventilationssystem du ska använda i ett nytt förråd, garage eller uthus? Driftsprincip VILPE ECo Ideal Wireless är ett automatiskt styrsystem för behovsstyrd ventilation. Systemets givare mäter mängden relativ fuktighet (RH) och koldioxid (CO2) i inomhusluften. Den här informationen skickas vidare från givarna till styrenheten, som därefter ställer in effekten från ECo-takfläkten som är monterad i taket på ökad nivå. Tillgången på frisk luft i utrymmet säkerställs med hjälp av väggmonterade tilluftsventiler och gångar för överluft. Systemets delar Artikelnr VILPE ECo Ideal Wireless ventilationsstyrning, inkl. Användarpanel (UP), 1 st Styrenhet (CU), 1 st Fuktgivare (RH), 1 st Artikelnr VILPE ECo Ideal Wireless Fuktgivare (RH) Artikelnr VILPE ECo Ideal Wireless Koldioxidgivare (CO2) VILPE ECo takfläkt och VILPE genomföring för det specifika takmaterialet. Systemkomponenternas placering VILPE ECo takfläkt ska installeras i taket med hjälp av en VILPE genomföring. Genomföringar finns tillgängliga för alla vanligt förekommande material och profiler på marknaden. Användarpanelen (UP) för ventilationsstyrningssystemet ska installeras där den är lätt att komma åt, exempelvis vid husets entré. Styrenheten (CU, mottagaren) ska installeras invändigt i byggnaden på en plats där den får god kontakt med VILPE ECo takfläkt (skydds-klass: IP 21). Fuktgivare (RH) ska installeras i utrymmen där det finns ökad risk för fukt, exempelvis i badrum, på toaletter, i kök eller sovrum. Koldioxidgivare (CO2) ska installeras i utrymmen där det finns ökad risk för problem med koldioxid, exempelvis i vardagsrum eller sovrum. Inställningar på användarpanelen Det finns fyra inställningar på användarpanelen: hemma, bortrest, hög och automatisk. Hemma är en inställning där en konstant luftbehandling behövs för att behålla en god kvalitet på inomhusluften. Bortrest används när ingen är hemma och endast grundläggande ventilation krävs. Hög används när det tillfälligt behövs ytterligare ventilation. Inställningen Automatisk ser till att ventilationen hålls på den förinställda nivån i bortrest läge men justerar ventilationen enligt data som hämtas från RH- och CO2-givarna. Om halterna höjs, ökas även takfläktens effekt. Om halterna är låga minskas takfläktens effekt. 14

15 $[vari] Toimitus Tuotenro $[vari] Toimitus Tuotenro Toimitus Tuotenro $[vari] Toimitus Tuotenro $[vari] Toimitus Tuotenro $[vari] Toimitus Tuotenro $[vari] Toimitus Tuotenro Väri Kpl/lava Toimitus LVI-nro Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri1 Kpl/lava Toimitus Tuotenro Kpl/lava Toimitus Tuotenro Kpl/lava Toimitus Tuotenro Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Styrningar för fläktar VILPE ECO IDEAL WIRELESS VENTILATIONSSTYRNING NYHET Användning: Ett automatiskt styrsystem för behovsstyrd ventilation. Systemets givare mäter mängden relativ fuktighet och koldioxid i inomhusluften. Den här informationen skickas vidare från givarna till styrenheten, som därefter justerar ECo-takfläktens varvtal till den nivå som behövs. Tillgången på frisk luft i utrymmet säkerställs med hjälp av väggmonterade tilluftsventiler, spaltventiler eller öppningar för överluft. Innehåll: Användarpanel (UP), Syrenhet (CU), Fuktgivare (RH), monteringsanvisning. Lager VILPE VILPE ECO IDEAL WIRELESS RH FUKTGIVARE NYHET Användning: En användarkontroll och fuktgivare för ett VILPE ECo Ideal Wireless-ventilationssystem. Enheten kommunicerar trådlös information om fläkthastighetsbegäran och systemstatus med centralstyrenheten. Innehåll: Fuktgivare (RH), monteringsanvisning. Lager VILPE ECO IDEAL WIRELESS CO2- GIVARE NYHET $[vari] Användning: En användarkontroll och koldioxidgivare för ett VILPE ECo Ideal Wireles -ventilationssystem. Enheten kommunicerar trådlös information om fläkthastighetsbegäran och systemstatus med centralstyrenheten Innehåll: Koldioxidgivare (CO2), monteringsanvisning. Lager VILPE ECO MONITOR DRIFT/VARVTALSÖVERVAKNING Användning: Mönsterkort (PCB) för styrning av funktionen hos VILPE ECo takfläktar. Med monitorn kan du övervaka signaler från varvtalsmätarna på 1-5 fläktar. Skild larmutgång med LED-indikering för skadad fläkt. Inbyggd potentiometer för inställning av manöverspänningen 0-10 V för fläkthastigheten. Som tillval 0-10 V extern ingång för styrning av fläkthastigheten, nedskalbar % med inbyggd potentiometer. Drivs med 10 V 1 ma matning, kan matas med EC fläkt (patent ). VILPE ECO CONTROLLER 0 10V Användning: Steglös 0-10V Potentiometer för VILPE ECo-Takfläktar, modellerna 190, 220 samt 250. För infällt- eller utanpåliggande montage. Innehåll: Controller. VILPE CONTROLLER 2299 AG -REGULATOR Användning: För varvtalsreglering på takfläktar med AC-motor, för utanpåliggande montage. IP 44. Innehåll: Controller. Lager Lager Lager VILPE CONTROLLER 2299 UCJ -REGULATOR Användning: För varvtalsreglering på takfläktar med AC-motor, för infällt montage. IP 20. Innehåll: Controller. VILPE DESKTOP CO2 MONITOR -BRUKSANVISNING NYHET Användning: Den kompakta och lättanvända bordsenheten är utrustad med smarta funktioner. Utöver koncentrationen av CO2 kan instrumentet även mäta temperaturen i omgivande luft (CO2+Temp). Innehåll: Bruksanvisning. Takfläktens servicepaket och kondensator Lager Lager VILPE E150 / E80 TAKFLÄKTENS SERVICEPAKET VILPE E190 / E120 TAKFLÄKTENS SERVICEPAKET Väri VILPE E220 TAKFLÄKTENS SERVICEPAKET Väri1 VILPE E250 TAKFLÄKTENS SERVICEPAKET Väri VILPE E280 TAKFLÄKTENS SERVICEPAKET VILPE E310 TAKFLÄKTENS SERVICEPAKET VILPE RADON/2-SPEED TAKFLÄKTENS SERVICEPAKET Väri11 VILPE ECO110/190 TAKFLÄKTENS SERVICEPAKET VILPE ECO220 TAKFLÄKTENS SERVICEPAKET VILPE ECO250 TAKFLÄKTENS SERVICEPAKET VILPE 2µF KONDENSATOR VILPE 3µF KONDENSATOR VILPE 6µF KONDENSATOR 1 45 Lager Lager Lager Order Order Order Lager Lager Lager Väri Kpl/lava Toimitus Tuotenro 1 48 Lager Väri Kpl/lava Toimitus Tuotenro 1 Order Väri Kpl/lava Toimitus Tuotenro 1 Order Order

16 Kopplingsschema, takfläktar E120, E190, E220 ECo110 ECo190, ECo220, ECo250 16

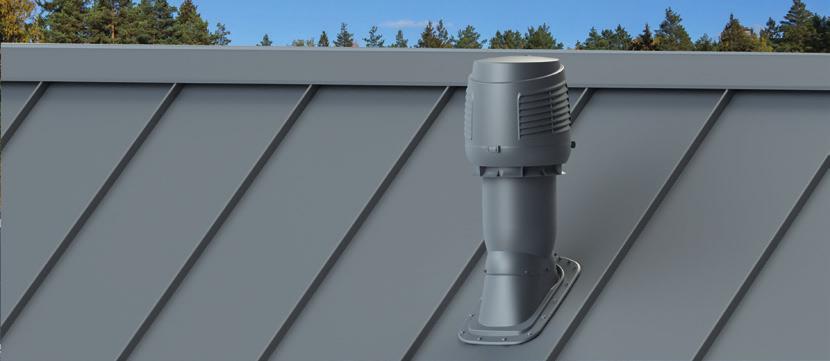

17 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Intake-tilluftshuv VILPE Intake -tilluftshuv VILPE VILPE Intake -tilluftshuv är VILPE -produktfamiljens epokgörande nykomling. Huven monteras på taket som ventilationsanläggningens tilluftsannordning. Den kan anslutas till en ventilationskanal med Ø 160 mm, eller med hjälp av en övergång till andra dimensioner. Huven är utrustad med den unika nya VILPE -tilluftshatten. Hatten är designad för att skilja regndropparna från luften den tar in, vilket utesluter all form av vattenmedryckning. Utformningen och delarnas detaljer säkerställer att den tryckförlust som hatten förorsakar är den minsta möjliga. Den moderna utformningen passar bra ihop men den traditionella VILPE -frånluftshuven, men säkerställer samtidigt den tekniska funktionaliteten och ett imponerande utseende. VILPE 160P/IS/500 INTAKE -TILLUFTSHUV Användning: Tilluftshuv som monteras på taket som ventilationsanläggningens tilluftsannordning. Innehåller den unika nya VILPE -tillufthatten, vars design skiljer regndropparna från luften den tar in. Utformningen och detaljerna säkersäller minsta möjliga tryckförlust. Dimensioner: Kanalstorlek Ø 160 mm. Höjd ca 500 mm. Svart 1 12 Lager Brun 1 12 Order Grön 1 12 Order Grå 1 12 Order Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 6 Order VILPE INTAKE 160S -TILLUFTSHUV Användning: Tilluftshuv som monteras på taket som ventilationsanläggningens tilluftsannordning. Innehåller den unika nya VILPE -tillufthatten, vars design skiljer regndropparna från luften den tar in. Utformningen och detaljerna säkersäller minsta möjliga tryckförlust. Dimensioner: Kanalstorlek Ø 160 mm. Monteringsfästet 300x300 mm. Svart 1 18 Lager Brun 1 18 Lager Grön 1 18 Order Grå 1 18 Lager Röd 1 18 Lager Tegelröd 1 18 Lager Ljus grå 1 18 Order Totaltryck, pressure, Pa Pa EN 12238:2001 ISO 5135:1997 Luftdensitet: 1.20 kg/m³ Duct velocity (Ø 160 mm duct), m/s Effektivitet, % EN 13030:2001 Förhållanden: vind 13 m/s, regn 75(l/m 2 )/h Luftflöde, m 3 /h Luftflöde q v m 3 /h v m/s Prestanda E % Klass B B B A A A Symboler och enheter q v Luftflöde, m 3 /h v Lufthastighet, m/s E Effektivitet, % 40,2 60,3 80,4 100,5 120,6 140,7 160,8 180, ,1 241,2 (144,7) (217,0) (289,4) (361,7) (434,1) (506,4) (578,8) (651,1) (723,5) (795,8) (868, Luftens volymflöde, Air volume flow l/s rate, (m³/h) l/s (m³/h) 17

18 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Väri Kpl/lava Toimitus Tuotenro Multifunktionella galler Det multifunktionella gallret fungerar som ett ventilationsgaller i olikaslags utrymmen. Produkten kan också användas som intag eller utsug i mekanisk ventilation men då behövs en separat tilläggsdel. Ett insektnät kan behövas för att hindra insekter och rosk att komma igenom gallret. VILPE MULTIFUNKTIONSGALLER 150 X 150 Användning: Öppningsbart väggaller för bl.a. till- eller frånluft från ventilationsaggregat. För mekanisk ventilation behövs även stosplatta Ø 60 eller 100 mm. Dimensioner: 150 x 150 mm. Innehåll: Multifunktionsgaller, 6 mm skruvar och plugg. Off white Lager Beige Lager Ljus grå Lager Grå Lager Röd Lager VILPE MULTIFUNKTIONSGALLER 240 X 240 Användning: Öppningsbart väggaller för bl.a. till- eller frånluft från ventilationsaggregat. För mekanisk ventilation behövs även stosplatta Ø 125 el. 160 el. 200 mm. Dimensioner: 240 x 240 mm. Innehåll: Multifunktionsgaller, 6 mm skruvar och plugg. Off white Lager Beige Lager Ljus grå Lager Grå Lager Röd Lager VILPE MULTIFUNKTIONSGALLER 375 X 375 Användning: Öppningsbart väggaller för bl.a. till- eller frånluft från ventilationsaggregat. För mekanisk ventilation behövs även stosplatta Ø 200 el. 250 el. 315 mm. Dimensioner: 375 x 375 mm. Innehåll: Multifunktionsgaller, 6 mm skruvar och plugg. Off white 1 60 Lager Beige 1 60 Lager Ljus grå 1 60 Lager Grå 1 60 Lager Röd 1 60 Lager Väri Kpl/lava Toimitus Tuotenro VILPE STOSPLATTA 60 mm (150 x 150 Multifunktionsgaller) Lager VILPE STOSPLATTA 100 mm (150 x 150 Multifunktionsgaller) Lager Väri Kpl/lava Toimitus Tuotenro VILPE STOSPLATTA 125 mm (240 x 240 Multifunktionsgaller) Lager Väri Kpl/lava Toimitus Tuotenro VILPE STOSPLATTA 160 mm (240 x 240 Multifunktionsgaller) Lager VILPE STOSPLATTA 200 mm (240 x 240 Multifunktionsgaller) Lager VILPE STOSPLATTA 200 mm (375x375 Multifunktionsgaller) VILPE STOSPLATTA 250 mm (375x375 Multifunktionsgaller) Lager Lager VILPE STOSPLATTA 315 mm (375x375 Multifunktionsgaller) Lager VILPE INSEKTSRASTER (150 x 150 Multifunktionsgaller) Lager VILPE INSEKTSRASTER (240 x 240 Multifunktionsgaller) Lager

19 Multifunktionella galler Teknisk data VILPE A Multifunktionsgaller Stosplatta 150 x 150 mm Ø 60 Ø 100 E C C 240 x 240 mm Ø 125 Ø 160 Ø 200 II 375 x 375 mm Ø 200 I Ø 250 Ø 315 mm 150 x x x 375 D B A B C D E A mm B A B C 150 x x Referensfärg Ljusgrå RAL 7038 mm A B C D Grå RAL Röd RAL 3009 Off white RAL 9016 D C Beige RAL Av trycktekniska orsaker kan bilder och färger i katalogen skilja sig från verkligheten. A B Flödestekniska prestanda VILPE Multifunktionellt galler inluft VILPE Multifunktionellt galler utluft Tryckförlust, Pa Tryckförlust, Pa Luftens volymflöde, l/s Luftens volymflöde, l/s I mekaniska ventilationssystem är luftströmmen utifrån in, utan insektsnät. 19

20 Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Flow Takhuvar P-Serie Funktionsdriven design Produktnr VILPE 125P/IS/500 FLOW FRÅNLUFTSHUV Q1/2018 Användning: Den isolerade frånluftshuven med FLOW-hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE genomföring enligt takmaterial. Dimensioner: Inre rör Ø 125 mm, yttre mått Ø160 mm, totalhöjd med hatt 500 mm Innehåll: Frånluftshuv, FLOW-hatt, skruvar. Svart 1 16 Lager Brun 1 16 Lager Grön 1 16 Order Grå 1 16 Lager Röd 1 16 Lager Tegelröd 1 16 Lager Ljus grå 1 16 Lager VILPE 160P/IS/500 FLOW FRÅNLUFTSHUV Q1/2018 Användning: Den isolerade frånluftshuven med FLOW-hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE genomföring enligt takmaterial. Dimensioner: Inre rör Ø 160 mm, yttre mått Ø225 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, FLOW-hatt, skruvar. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager Ljus grå 1 12 Lager VILPE 160P/IS/500 FLOW XL FRÅNLUFTSHUV Q3/2018 Användning: Den isolerade XL-frånluftshuven med FLOW-hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 160 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, FLOW-hatt, skruvar. Svart Brun Grön Grå Röd Tegelröd Ljus grå VILPE 200P/IS/500 FLOW XL FRÅNLUFTSHUV Q3/2018 Användning: Den isolerade XL-frånluftshuven med FLOW-hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 200 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, FLOW-hatt, skruvar. Svart Brun Grön Grå Röd Tegelröd Ljus grå VILPE 250P/IS/500 FLOW XL FRÅNLUFTSHUV Q3/2018 Användning: Den isolerade XL-frånluftshuven med FLOW-hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 250 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm Innehåll: Frånluftshuv, FLOW-hatt, skruvar. Svart Brun Grön Grå Röd Tegelröd Ljus grå

21 Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Väri Pakkaus Kpl/lava Toimitus Tuotenro Flow Takhuvar S-Serie Funktionsdriven design Produktnr VILPE VILPE 125S 250x250 FLOW FRÅNLUFTSHUV Q1/2018 Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 125 mm, den fyrkantiga monteringsplattan 250 x 250 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 9 Lager Brun 1 9 Lager Grön 1 9 Order Grå 1 9 Lager Röd 1 9 Lager Tegelröd 1 9 Lager Ljus grå 1 9 Lager VILPE 160S 300x300 FLOW FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 160 mm, den fyrkantiga monteringsplattan 300 x 300 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. VILPE 200S 400x400 FLOW FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 200 mm, den fyrkantiga monteringsplattan 400 x 400 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. VILPE 250S 400X400 FLOW FRÅNLUFTSHUV Q1/2018 Q3/2018 Q3/2018 Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 250 mm, den fyrkantiga monteringsplattan 400 x 400 mm Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 9 Lager Brun 1 9 Lager Grön 1 9 Order Grå 1 9 Lager Röd 1 9 Lager Tegelröd 1 9 Lager Ljus grå 1 9 Lager Svart Brun Grön Grå Röd Tegelröd Ljus grå Svart Brun Grön Grå Röd Tegelröd Ljus grå Flödestekniska prestanda, l/s (m /h) P FRÅNLUFTSHUV P FLOW FRÅNLUFTSHUV D P FRÅNLUFTSHUV P FLOW FRÅNLUFTSHUV E A B F Totaltryck, PA D E F C 30 C B 20 mm A B C D E F 125P/500 FLOW P/500 FLOW P/700 FLOW mm A B C D E F 125S FLOW S FLOW S FLOW (180) 100 (320) Ly ens volymflöde, l/s (m /h) 150 (540) 200 (720) 21

22 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro P-Serie - Traditionell Design Avloppsluftare VILPE 110P/300 FLOW AVLOPPSLUFTARE MED HATT NYHET Q1 Svart Lager Brun Lager Användning: Oisolerad avloppsluftare med FLOW-hatt. Med avloppsluftaren behövs VILPE genomföring enligt takmaterial. Dimensioner: Ø 110 mm, rörhöjd 300 mm. Innehåll: Avloppsluftare, FLOW hatt, monteringsskruvar. Grön Lager Grå Lager Röd Lager Tegelröd Lager VILPE 110P/300 AVLOPPSLUFTARE MED HATT Användning: Oisolerad avloppsluftare med hatt. Med avloppsluftaren behövs VILPE genomföring enligt takmaterial. Dimensioner: Ø 110 mm, rörhöjd 300 mm. Innehåll: Avloppsluftare, hatt, monteringsskruvar. Svart 11 88* Lager Brun 11 88* Lager Grön Lager Grå 11 88* Lager Röd 11 88* Lager Tegelröd 11 88* Lager Ljus grå Lager VILPE 110P/IS/350 AVLOPPSLUFTARE MED HATT Användning: Isolerad avloppsluftare med hatt. Med avloppsluftaren behövs VILPE genomföring enligt takmaterial. Dimensioner: Ø 110 mm, yttre mått Ø 160 mm. Innehåll: Avloppsluftare, hatt, monteringsskruvar. Svart 6 48* Lager Brun 6 48* Lager Grön 6 24 Order Grå 6 48* Lager Röd 6 48* Lager Tegelröd 6 24 Lager A D B E F mm A B C D E F 110P/300 FLOW P/ Tillbehör avloppsluftning 110P/IS/ C VILPE FLOW HATT 110 NYHET Q1 Användning: VILPE FLOW hatt till Ø 110 mm oisolerad avloppsluftare. Används när avloppsluftaren används för luftning av takkonstruktioner. Innehåll: FLOW hatt. Svart Lager Brun Lager Grön Order Grå Lager Röd Lager Tegelröd Lager Ljusgrå Order VILPE FLOW HATT 125 VILPE FLOW hatt till Ø 110 mm isolerad avloppsluftare. Används när avloppsluftaren används för luftning av takkonstruktioner. Passar även till VILPE Frånluftshuv Ø 125 mm. Innehåll: FLOW hatt. VILPE ADAPTER 75/110 NYHET Q1 Användning: Med adapter kan Ø 75 rör anslutas till Ø 110 VILPE Flex-rör. Dimensioner: Ø 75/110 mm. Innehåll: Adapter. Svart Lager Brun Lager Grön Order Grå Lager Röd Lager Tegelröd Lager Ljusgrå Order Lager

23 Kpl/lava Toimitus Tuotenro Applikationer för takgenomföringar mm Lufting av avloppsstammar VILPE VILPE FLEX-RÖR 110 Användning: Anslutningsrör mellan avloppsluftare eller KTV ventilationsats (med adapter) och ett Ø110 mm avloppsrör. Dimensioner: Ø110 mm. Innehåll: Flex-rör, klämringar. VILPE HATT 75 Användning: VILPE hatt till Ø 75 mm undertrycksavluftare. Innehåll: Hatt Lager Svart Order VILPE HATT 110 Användning: VILPE hatt till Ø 110 mm oisolerad avloppsluftare. Används när avloppsluftaren används för luftning av takkonstruktioner. Innehåll: Hatt. Svart Lager Brun Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager Ljusgrå Lager VILPE HATT 160 Användning: VILPE hatt till Ø 110 mm isolerad avloppsluftare. Används när avloppsluftaren används för luftning av takkonstruktioner. Passar även till VILPE Frånluftshuv Ø 125 mm. Innehåll: Hatt. VILPE ISOLERMANTEL 110/475 Användning: Isolerar Ø 110 mm rör bl.a. för avloppsluftning. Dimensioner: Inre Ø 110 mm, yttre Ø 160 mm, höjd 475 mm. Innehåll: Isolermantel, skruvar. A A Svart Lager Brun Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager Ljusgrå Order Svart Lager Brun Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager B A A B C B C A C B C A B C mm FLOW Hatt FLOW Hatt P-Serie - Traditionell Design Frånluftshuvar mm A B C Flex-rör A B C mm Hatt Hatt Hatt mm A B C Isolermantel D 110 D VILPE 75P/IS/500 FRÅNLUFTSHUV FÖR CENTRALDAMMS. Användning: Isolerad frånluftshuv för centraldammsugare. Med huven behövs VILPE genomföring enligt takmaterial. Dimensioner: Inre rör Ø 75 mm, yttre mått Ø110 mm, totalhöjd ca 500 mm Innehåll: Frånluftshuv, hatt, kopplingstycke Ø44/50 för rör, skruvar Svart 1 9 Lager Brun 1 9 Order Grön 1 9 Lager Grå 1 9 Lager Röd 1 9 Lager Tegelröd 1 9 Lager *EUR

24 Frånluftshuvar VILPE 125P/IS/500 FRÅNLUFTSHUV Användning: Den isolerade frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE genomföring enligt takmaterial. Dimensioner: Inre rör Ø 125 mm, yttre mått Ø160 mm, totalhöjd med hatt 500 mm Innehåll: Frånluftshuv, hatt, skruvar. Svart 1 24* Lager Brun 1 24* Lager Grön 1 24* Lager Grå 1 24* Lager Röd 1 24* Lager Tegelröd 1 24* Lager Ljusgrå 1 12 Order VILPE 160P/IS/500 FRÅNLUFTSHUV Användning: Den isolerade frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE genomföring enligt takmaterial. Dimensioner: Inre rör Ø 160 mm, yttre mått Ø225 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, hatt, skruvar.rörets totalhöjd med hatt är 500 mm och rörets yttre mått Ø 225 mm. Med huven behövs genomföringssats enligt takmaterial. Svart 1 24* Lager Brun 1 24* Lager Grön 1 24* Lager Grå 1 24* Lager Röd 1 24* Lager Tegelröd 1 24* Lager Ljusgrå 1 12* Lager VILPE 160P/IS/500 XL FRÅNLUFTSHUV Användning: Den isolerade XL-frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 160 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, hatt, skruvar. Svart 1 15* Order Brun 1 15* Order Grön 1 15* Order Grå 1 15* Order Röd 1 15* Order Tegelröd 1 15* Order VILPE 200P/IS/500 XL FRÅNLUFTSHUV Användning: Den isolerade XL-frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 200 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm. Innehåll: Frånluftshuv, hatt, skruvar. Svart 1 6 Lager Brun 1 6 Lager Grön 1 6 Lager Grå 1 6 Lager Röd 1 6 Lager Tegelröd 1 6 Order VILPE 250P/IS/500 XL FRÅNLUFTSHUV Användning: Den isolerade XL-frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Med huven behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: Inre rör Ø 250 mm, yttre mått Ø 300 mm, totalhöjd med hatt 500 mm Innehåll: Frånluftshuv, hatt, skruvar. Svart 1 6 Lager Brun 1 6 Lager Grön 1 6 Order Grå 1 6 Lager Röd 1 6 Order Tegelröd 1 6 Order A 1 ) Ø125 2 ) Ø160 3 ) 4 ) Ø160 XL Ø200 XL D Totaltryck, Pa 5 ) Ø250 XL B E F C mm A B C D E F 75P/IS/ P/IS/ Luftens volymflöde, l/s 160P/IS/ P/IS/500 XL P/IS/500 XL P/IS/500 XL

25 S-Serie - Traditionell Design Frånluftshuvar VILPE VILPE 125S 250X250 FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 125 mm, den fyrkantiga monteringsplattan 250 x 250 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Lager Röd 1 24 Order Tegelröd 1 24 Lager VILPE 160S 300X300 FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 160 mm, den fyrkantiga monteringsplattan 300 x 300 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 18 Lager Brun 1 18 Lager Grön 1 18 Order Grå 1 18 Lager Röd 1 18 Order Tegelröd 1 18 Order VILPE 200S 400X400 FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 200 mm, den fyrkantiga monteringsplattan 400 x 400 mm. Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 8 Lager Brun 1 8 Lager Grön 1 8 Order Grå 1 8 Lager Röd 1 8 Order Tegelröd 1 8 Order VILPE 250S 400X400 FRÅNLUFTSHUV Användning: Frånluftshuv med luftflödet uppåtriktat. Anpassad för montering på horisontella ytor. I den medföljande monteringssatsen ingår ett anslutningsrör av förzinkad stålplåt. Dimensioner: Kanalstorlek Ø 250 mm, den fyrkantiga monteringsplattan 400 x 400 mm Innehåll: Frånluftshuv, monteringsplattan, anslutningsrör, skruvar. Svart 1 8 Lager Brun 1 8 Order Grön 1 8 Order Grå 1 8 Lager Röd 1 8 Order Tegelröd 1 8 Order ) 2 ) 3 ) 4 ) 5 ) Ø125 Ø160 Ø160 XL Ø200 XL Ø250 XL A D E F Totaltryck, Pa C B mm A B C D E F S 160S 200S S Luftens volymflöde, l/s *EUR

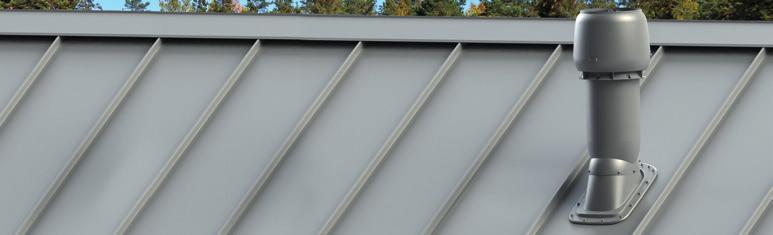

26 Takgenomföringar mm 2K-Serien Nytt 2K-undertaksbeslag, en helt vattentät lösning En helt ny tvåkomponents tätning för undertak som klarar de regnigaste väderlekarna: eftersom 2K tätningen sträcker sig sömlöst från undertaket till övre delen av genomföringen och släpper inte igenom regn eller snö i takkonstruktioner eller isoleringsmaterial. Den nya 2K tätningen ingår i de vanligaste VILPE genomföringarna. Fördelarna av 2K tätning för undertak 2K tätningen är den enda lösningen som garanterar en helt vattentät genomföring. Passar bra ihop med undertaksmaterial om andas. Lika lätt att montera som VILPE undertaksring som används nu. En patenterad lösning VILPE BETONG 2K-GENOMFÖRING Användning: För betongpannor. Genomföringen ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm och profilhöjd mm. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Maximala taklutningar vid Ø110 40, Ø125 37, Ø Innehåll: Genomföring, 2K-undertaksbeslag, undertaksring, profiltätningar, skruvar, monteringsanvisningar/håltagningsmall. VILPE UNITILE 2K-GENOMFÖRING NYHET Q2 Användning: För alla slags tegeltak: betong, ler och keramiskt, enoch tvåkupiga samt släta tegeltyper. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Maximala taklutningar Ø110 45, Ø125 40, Ø Ersätter VILPE Universal-genomföring. Dimensioner: Längd 532 mm, bredd 400 mm. Innehåll: Genomföring, 2K-undertaksbeslag, tätningar, skruvar, monteringsanvisningar/håltagningsmall. Svart 1 18 Lager Brun 1 18 Lager Grön 1 18 Order Grå 1 18 Lager Röd 1 18 Lager Tegelröd 1 18 Lager Ljusgrå 1 18 Order Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Lager Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager VILPE VITTINGE 2K-GENOMFÖRING Användning: För 1-kupig Vittinge-taktegel och 2-kupig Vittinge-taktegel. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. 1-kupig Vittinge 2K: Maximala taklutningar vid Ø110 45, Ø125 40, Ø kupig Vittinge 2K: Maximala taklutningar vid Ø110 55, Ø125 50, Ø Innehåll: Genomföring, 2K-undertaksbeslag, skruvar, monteringsanvisning/ håltagningsmall. 1-kupig (E13) 2-kupig (T11) Tegelröd 1 18 Order Tegelröd 1 18 Lager VILPE PLÅTPANNE 2K-GENOMFÖRING Användning: För tegelliknande plåtprofiler, minimi längd profil 350 mm, profilhöjder mm. Formbar och helt vattentät tack vare gummitätning i kanten. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Maximala taklutningar vid Ø110 43, Ø125 40, Ø Innehåll: Genomföring, 2K-undertaksbeslag, undertaksring, tätningsmassa, skruvar, monteringsanvisningar/håltagningsmall. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Lager

27 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Toimitus Tuotenro Malli Väri Pakkaus Kpl/lava Toimitus Tuotenro Takgenomföringar mm 2K-serien VILPE VILPE CLASSIC VINO 2K-GENOMFÖRING Användning: Eftermonteringsbar genomföring för bandtäckt plåt och papptak. Genomföringen är vattentät tack vare gummilisten som finns under flänsen. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, im-kanalsdragning 125 mm samt kondensisolering 160 mm. Ersätter VILPE Classic 2K-genomföring. Minsta taklutning 1:5 (11,5 ). Dimensioner: Längd 433 mm, bredd 276 mm. Innehåll: Genomföring, 2K-undertaksbeslag, undertaksring, skruvar, monteringsanvisningar/håltagningsmall. VILPE EVO 2K GENOMFÖRING VILPE 2K-UNDERTAKSBESLAG NYHET Användning: Monier/Braas Teviva/Braas Tegalit släta tegeltyper med längd 420 mm, bredd 330 mm. Innehåll: Genomföring, 2K-undertaksbeslag, skruvar, monteringsanvisningar/håltagningsmall. Användning: Monteras på lätt eller tungt undertak. Gummibälgen med piggar på toppen av genomföringskragen, på så sätt skapas total vattentäthet mellan undertaket och takmaterialet. VILPE 2K-Undertaksbeslag passar till luftning avloppsstammen, imkanalsdragning 125 mm samt kondensisolering 160 mm. Innehåll: 2K-undertaksbeslag, skruvar, monteringsanvisning/ håltagningsmall. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Lager Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Lager Ljusgrå 1 24 Lager Svart 1 24 Lager Brun 1 24 Order Grå 1 24 Lager Röd 1 24 Order Tegelröd 1 24 Order Svart 1 24 Lager Takgenomföringar mm VILPE BETONG-GENOMFÖRING Användning: För betongpannor. Genomföring ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm och profilhöjd mm. Maximala taklutningar vid Ø110 48, Ø125 48, Ø Innehåll: Genomföring, undertaksring, profiltätningar, skruvar, monteringasanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. VILPE UNITILE-GENOMFÖRING NYHET Q2 Användning: För alla slags tegeltak: betong, ler och keramiskt, för en- och tvåkupiga samt släta tegeltyper. Maximala taklutningar vid Ø110 55, Ø125 55, Ø Ersätter VILPE Universal-genomföring. Dimensioner: Längd 532 mm, bredd 400 mm. Innehåll: Genomföring, undertaksring, profiltätningar, skruvar, monteringasanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Lager Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Lager Ljusgrå 1 24 Order Svart 1 20 Lager Brun 1 20 Lager Grön 1 20 Lager Grå 1 20 Lager Röd 1 20 Lager Tegelröd 1 20 Lager VILPE VITTINGE-GENOMFÖRING Användning: För 1-kupig Vittinge-taktegel och 2-kupig Vittinge-taktegel. 1-kupig Vittinge: Maximala taklutningar vid Ø110 45, Ø125 40, Ø kupig Vittinge: Maximala taklutningar vid Ø110 55, Ø125 50, Ø Innehåll: Genomföring, undertaksring, skruvar, monteringsanvisning. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. 1-kupig (E13) Tegelröd 1 24 Lager kupig (T11) Tegelröd 1 24 Lager VILPE PLÅTPANNE-GENOMFÖRING Användning: För tegelliknande plåtprofiler, minimi längd profil 350 mm, profilhöjder mm. Formbar och helt vattentät tack vare gummitätning i kanten. Maximala taklutningar vid Ø110 50, Ø125 45, Ø Innehåll: Genomföring, undertaksring, tätningsmassa, skruvar, monteringsanvisning/håltagningsmall. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. Svart 1 36 Lager Brun 1 84* Lager Grön 1 84* Lager Grå 1 36 Lager Röd 1 84* Lager Tegelröd 1 36 Lager

28 $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Takgenomföringar mm VILPE PLÅT-GENOMFÖRING Användning: För profilerad plåt, passar olika plåttak med rundade bockningar. Profilhöjder upp till 56 mm. Vattentät tack vare gummikon med formbar aluminiumkrage på underkanten. Maximala taklutningar vid Ø110 45, Ø125 40, Ø Innehåll: Genomföring, undertaksring, tätningsmassa, skruvar, monteringsanvisning/håltagningsmall. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. Svart 1 18 Lager Brun 1 18 Lager Röd 1 18 Lager Grå 1 18 Lager Grön 1 18 Lager Tegelröd 1 18 Lager Ljusgrå 1 18 Lager VILPE CLASSIC VINO-GENOMFÖRING Användning: Eftermonteringsbar genomföring för bandtäckt plåt och papptak. Genomföringen är vattentät tack vare gummilisten som finns under flänsen. Maximala taklutningar vid Ø110 57, Ø125 57, Ø Ersätter VILPE Classic-genomföring. Dimensioner: Längd 433 mm, bredd 276 mm. Innehåll: Genomföring, undertaksring, skruvar, monteringsanvisningar/håltagningsmall. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Lager Ljusgrå 1 24 Order VILPE NERA-GENOMFÖRING Användning: Till Ruukki Finnera & Plannja Flex. Kallades tidigare SPT 60 eller Finnera Plus. Maximala taklutningar vid Ø110 57, Ø125 57, Ø Dimensioner: Längd 357, bredd 247 mm. Innehåll: Genomföring, undertaksring, skruvar och håltagningsmall. Vid im-kanalsmontage komplettera med XL Undertaksbeslag. VILPE DECRA-GENOMFÖRING Användning: Till Decra takprofil. Maximala taklutningar vid Ø110 45, Ø125 45, Ø Innehåll: Genomföring, undertaksring, tätmassa, skruvar och håltagningsmall.vid im-kanalsmontage komplettera med XL Undertaksbeslag. Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Lager Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Order Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Order Röd 1 24 Order Tegelröd 1 24 Lager VILPE PAPP-GENOMFÖRING Användning: För taklutningar över 11,5. Monteras mellan underlagspappen och takpappen. Passar även för helsvetsade papptak. Minsta taklutning 1:5 (11,5 ). Maximala taklutningar vid Ø110 50, Ø125 50, Ø Dimensioner: Längd 583 mm, bredd 488, flänsbredd 150 mm. Innehåll: Genomföring, håltagningsmall. Svart Lager Brun * Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager VILPE HS PAPP/SHINGEL-GENOMFÖRING Användning: För branta papp- eller shingeltak. Ersätter VILPE Papp-genomföringen. Minsta taklutning 1:5 (11,5 ). Maximala taklutningar vid Ø110 59, Ø125 57, Ø Innehåll: Genomföring, skruvar, monteringsanvisning. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Lager Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager VILPE PAPP HÖG-GENOMFÖRING Användning: För flacka papptak som lutar mindre än 11,5 grader. Kan även användas på torvtak och liknande konstruktioner. Genomföringen monteras mellan underlagspappen och takpappen. Passar även för helsvetsade papptak. Dimensioner: Monteringskragen 200 mm hög, flänsbredd 150 mm. Innehåll: Genomföring. Svart Lager Grå Lager *EUR-240

29 Pakkaus Kpl/lava Oletus lavakoko Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Pakkaus Kpl/lava Oletus lavakoko Toimitus Tuotenro Takgenomföringar mm VILPE VILPE COLLAR EPDM-KRAGE för Papp Hög-genomföring Användning: EPDM-krage till Papp Hög-genomföring, för montering på gummidukstak. Innehåll: EPDM krage. VILPE COLLAR PVC-KRAGE för Papp Hög-genomföring Användning: PVC-krage till Papp Hög-genomföring, för montering på gummidukstak. Innehåll: PVC krage. VILPE ETERNIT B9-GENOMFÖRING NYHET Användning: För gamla minerittak som Vartti, Tupla-Vartti eller Minerit-Ranch tak. Våghöjd 57 mm och vågbredd 177 mm (B9). Maximala taklutningar vid Ø110 45, Ø125 45, Ø Dimensioner: Längd 620 mm, bredd 480 mm. Innehåll: Genomföring. Lager Grå 10 Lager Ljus grå 10 Lager Svart 60 Lager VILPE UNDERTAKSRING Användning: Förhindrar att vatten kan ta sig in till isolering eller takkonstruktion genom att en ca 30 mm hög kant formas runt håltagningen i undertaket. Vid rullplast lyfter beslaget undertaket och förhindrar vattnet att nå isoleringen. Mer avancerad lösning: VILPE 2K-Undertaksbeslag. Innehåll: Undertaksring. VILPE XL UNDERTAKSRING Användning: Förhindrar att vatten kan ta sig in till isolering eller takkonstruktion genom att en ca 30 mm hög kant formas runt håltagningen i undertaket. Vid rullplast lyfter beslaget undertaket och förhindrar vattnet att nå isoleringen. Skall användas för imkanal 160 och uppåt. Innehåll: Beslag i 2 delar, för sammanfogning. Svart Lager Svart 100 Lager XL-takgenomföringar mm VILPE XL BETONG-GENOMFÖRING Användning: För betongpannor. Ersätter två 2-kupiga betongpannor, när bredden på betongpannan är 330 mm och våghöjd mm. Maximala taklutningar vid Ø160 47, Ø200 45, Ø Dimensioner: Längd 810 mm, bredd 330 mm. Innehåll: Genomföring, XL-undertaksring, skruvar. Svart 1 6 Lager Brun 1 6 Lager Grön 1 6 Order Grå 1 6 Lager Röd 1 6 Lager Tegelröd 1 6 Lager VILPE XL UNIVERSAL-GENOMFÖRING Användning: För alla profilerad plåt- eller tegeltak. Monteras vid nock eller med hjälp av en slät plåt mellan genomföring och nock. Maximala taklutningar vid Ø160 47, Ø200 47, Ø Dimensioner: Längd 960 mm, bredd 544 mm. Innehåll: Genomföring, XL-undertaksring, skruvar och monteringsanvisning. VILPE XL UNIVERSAL MK1-GENOMFÖRING Användning: Kapad modell som är formad för tegelmönstrad plåt, med vågbredd 183,3 mm, mönsterlängd 350 mm och profilhöjd ca 39 mm. Maximala taklutningar vid Ø160 47, Ø200 47, Ø Dimensioner: Längd 942 mm, bredd 541 mm. Innehåll: Genomföring, XL-undertaksring, skruvar och monteringsanvisning. Svart 1 4 Lager Brun 1 4 Lager Grön 1 4 Lager Grå 1 4 Lager Röd 1 4 Lager Tegelröd 1 4 Lager Svart 1 4 Lager Brun 1 4 Lager Grön 1 4 Lager Grå 1 4 Lager Röd 1 4 Lager Tegelröd 1 4 Lager *EUR

30 XL-takgenomföringar mm VILPE XL CLASSIC-GENOMFÖRING Användning: Eftermonteringsbar genomföring för bandtäckt plåt och papptak. Minsta taklutning 1:5 (11,5 ). Maximala taklutningar vid Ø160 47, Ø200 47, Ø Dimensioner: Längd 551 mm, bredd 347 mm. Innehåll: Genomföring, XL-undertaksring, tätningsmassa, skruvar och håltagningsmall. Svart 1 12 Lager Brun 1 12 Lager Grön 1 12 Order Grå 1 12 Lager Röd 1 12 Lager Tegelröd 1 12 Lager VILPE XL PAPP-GENOMFÖRING Användning: Monteras mellan takpapp. För taklutningar över 11,5⁰ (1:5). Kan även användas på helsvetsade papptak. Minsta taklutning 1:5 (11,5 ). Maximala taklutningar vid Ø160 47, Ø200 47, Ø Dimensioner: Flänsbredd 150 mm. Innehåll: Genomföring Svart 5 20 Lager Brun 5 20 Lager Grön 5 20 Lager Grå 5 20 Lager Röd 5 20 Lager Tegelröd 5 20 Lager VILPE XL PAPP HÖG-GENOMFÖRING Användning: För flacka papptak som är mindre än 11,5 grader (1:5) lutande. Kan även användas på torvtak och liknande konstruktioner samt på helsvetsade papptak. Monteras mellan underlagspappen och takpappen. Dimensioner: Monteringskrage 300 mm hög, flänsbredd 150 mm. Innehåll: Genomföring. Svart 50* Lager Grå 50* Lager VILPE - maximala taklutningar, P-serie genomföringar Genomföring Kanal XL genomföring Ø 110 mm Ø 125 mm Ø 160 mm Ø 160 mm XL Ø 200 mm XL Betong 2K / Betong XL Betong 40 / / / Unitile 2K / Unitile - 48 / / / Vittinge 1-kupig Vittinge 2-kupig Plåtpanne 2K / Plåtpanne XL Universal MK1 43 / / / Plåt XL Universal Classic XL Classic Classic Vino 2K / Classic Vino - 48 / / / Evo 2K Nera HS Papp/shingel XL Papp Papp Hög XL Papp Hög * * * * * * Decra Eternit B Ø 250 mm XL P-seriens genomföringar är för tak med en lutning på mer än 1:5 (11,5 ), om inte annat anges. * Papp Hög-genomföring är avsedd för montering på tak med en lutning på mindre än 1:5 (11,5 ). Obs! Taklutningarna i tabellen är endast riktvärden. Takprofilens höjd eller fästpunkten för undertaksbeslaget kan i extremfall inverka på värdena. 30 *EUR-240

31 Rörgenomföringar VILPE VILPE ANTENNGENOMFÖRING MM Användning: För att föra antenn, rör, mast, kabel eller takpollare tätt genom taket. Graderad EPDM-gummitätning + plastsockel för anslutning till VILPE takgenomföring. Med antenntätningen behövs VILPE genomföring enligt takmaterial. Dimensioner: För rörstorlekar Ø mm. Innehåll: Antenngenomföring, klämmare. VILPE RÖRGENOMFÖRING MM Användning: För att föra rör, mast, kabel eller takpollare tätt genom taket. Rörtätningen består av en graderad EPDM-gummitätning + plast sockel. Med stosen behövs VILPE genomföring enligt takmaterial. Dimensioner: För rörstorlekar Ø 110/125/140/155 mm. Innehåll: Rörgenomföring, klämring. VILPE GUMMISTOS MM Användning: För att föra rör, mast, kabel eller takpollare tätt genom taket. Rörtätningen består av en graderad EPDM-gummitätning. Med stosen behövs VILPE XL-genomföring enligt takmaterial. Dimensioner: För rörstorlekar Ø mm. Innehåll: Rörgenomföring, klämmare. Svart Lager Brun Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager Svart 1 36 Lager Brun 1 36 Lager Grön 1 36 Lager Grå 1 36 Lager Röd 1 36 Order Tegelröd 1 36 Lager Lager Konstruktionsventilering Nockventilering VILPE KTV PAPP/NOCK VENTILATOR Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för branta papp- eller shingeltak.den kan installeras på tak normalt, på nocken eller mot väggen. Innehåll: Papp/Nock-ventilator, skruvar, monteringsanvisning. VILPE KTV PAPP/NOCK ADAPTER Användning: För KTV Papp/Nock ventilator. Innehåll: Adapter. Svart Lager Brun Lager Grön Order Grå Lager Röd Order Tegelröd Order Svart 3 36 Order VILPE NOCKVENTILATIONSPANNA Användning: För ventilering av takkonstruktioner och kalla vindsutrymmen. Undertrycksavluftare, som ersätter en nockpanna. Dimensioner: Anslutningsdimension 110 mm, rörhöjd 150 mm, totalhöjd 300 mm. Innehåll: Nockventilationspanna, skruvar, monteringsanvisning. Svart 1 18 Lager Brun 1 18 Lager Grön 1 18 Order Grå 1 18 Lager Röd 1 18 Lager Tegelröd 1 18 Lager VILPE NOCKPLÅTSVENTILATOR Användning: Undertrycksventilator för plåttaks nock. Passar på rund och triangulär nock samt även på TRP formad plåttaksnock. Nockplåtsventilator kan installeras på olika nockvinklar. Rekommenderad monterings täthet är med tre meters mellanrum. Innehåll: Nockplåtsventilator, tätningsremsor, filter, skruvar, monteringsanvisning. Svart Lager Brun Lager Grön Lager Grå Lager Röd Lager Tegelröd Lager VILPE AIRIDGE FELT NOCKVENTILATION Användning: För nockventilation av papptak. Den monteras enkelt genom sin klick-konstruktion löpande längs hela nockens längd. Maximal taklutning 45. Dimensioner: 580 x 325 x 30 mm. Innehåll: Airidge-profiler, transportförpackning om 12 st profiler. Svart Lager

32 Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Pakkaus Toimitus Tuotenro Colour Pakkaus Kpl/lava Toimitus Tuotenro KTV Ventilationssatser VILPE KTV BETONGPANNA-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för tvåkupiga betongpannor, som är 330 mm breda och har våghöjd mm. Innehåll: Genomföring för betongpanna, ventilationspanna, undertaksring, skruvar, monteringsanvisning. VILPE KTV UNITILE-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. För alla slags tegeltak: betong, ler och keramiskt. Passar för både en- och tvåkupiga tegel samt släta tegeltyper. Ersätter VILPE Universal-genomföring. Innehåll: Universal-tegelgenomföring, ventilationspanna, undertaksring, skruvar, monteringsanvisning. VILPE KTV PLÅTPANNA-VENTILATIONSSATS UTAN ADAPTER NYHET Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för tegelliknande plåtprofiler, minimi längd profil 350 mm, profilhöjder mm. Formbar och helt vattentät tack vare gummitätning i kanten. Innehåll: Plåtpanna-genomföring, ventilationspanna, undertaksring, skruvar, monteringsanvisning. VILPE KTV PLÅT-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för profilerad plåt, passar olika plåttak med rundade bockningar. Profilhöjder upp till 56 mm. Vattentät tack vare gummikon med formbar aluminiumkrage på underkanten. Innehåll: Plåt-genomföring, ventilationspanna, undertaksring, skruvar, monteringsanvisning. Svart 1 24 Order Brun 1 24 Order Grön 1 24 Order Grå 1 24 Order Röd 1 24 Order Tegelröd 1 24 Order Svart 1 20 Order Brun 1 48* Order Grön 1 20 Order Grå 1 20 Order Röd 1 20 Order Tegelröd 1 20 Order Svart 1 36 Lager Brun 1 84* Lager Grön 1 84* Lager Grå 1 36 Lager Röd 1 84* Lager Tegelröd 1 36 Lager Svart 1 36* Order Brun 1 36* Order Grön 1 36* Order Grå 1 36* Order Röd 1 36* Order Tegelröd 1 36* Order VILPE KTV CLASSIC-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. Eftermonteringsbar genomföring för bandtäckt plåt och papptak. Vattentät tack vare gummilisten som finns under flänsen. Tätningsmassa används bara vid montering på papptak. Innehåll: Classic-genomföring, ventilationspanna, undertaksring, skruvar, monteringsanvisning. Svart 1 84* Lager Brun 1 36 Lager Grön 1 84* Lager Grå 1 36 Order Röd 1 84* Lager Tegelröd 1 36 Order VILPE KTV PAPP/SHINGEL-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för branta papp- eller shingeltak. Innehåll: Papp/shingel-genomföring, ventilationspanna, skruvar, monteringsanvisning. Svart 1 24 Lager Brun 1 60* Lager Grön 1 24 Lager Grå 1 24 Lager Röd 1 24 Order Tegelröd 1 24 Lager VILPE KTV DECRA-VENTILATIONSSATS UTAN ADAPTER Användning: För luftning av utrymmet mellan yttertak och isolering. Passar för Decra takprofil. Innehåll: Decra-genomföring, ventilationspanna, undertaksring, skruvar, monteringsanvisning. Svart 1 24 Order Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Order Röd 1 24 Order Tegelröd 1 24 Order VILPE KTV ADAPTER Användning: För KTV ventilationssatser. Innehåll: Adapter. Svart Lager

33 Väri $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Alipai-undertrycksavluftare VILPE VILPE ALIPAI 75 UNDERTRYCKSAVLUFTARE Användning: På flacka papptak för att undvika fuktskador. Luftar isoleringen under papptaket och jämnar ut trycket Monteras mellan två papplager. Rekommenderat 1/75 m 2 takyta. Dimensioner: Ø 75 mm, höjd 395 mm, fläns 150 mm. Innehåll: Undertrycksavluftare, hatt. Svart 5 20 Lager VILPE ALIPAI 110 UNDERTRYCKSAVLUFTARE Användning: På flacka papptak för att undvika fuktskador. Luftar isoleringen under papptaket och jämnar ut trycket Monteras mellan två papplager. Rekommenderat 1/100 m 2 takyta. Dimensioner: Ø 110 mm, höjd 464 mm, fläns 150 mm. Innehåll: Undertrycksavluftare, hatt. Svart 11 88* Lager Mörkgrå 11 88* Lager Ljusgrå 11 88* Lager VILPE ALIPAI 160 UNDERTRYCKSAVLUFTARE Användning: På flacka papptak för att undvika fuktskador. Luftar isoleringen under papptaket och jämnar ut trycket Monteras mellan två papplager. Rekommenderat 1/150 m 2 takyta. Dimensioner: Ø 160 mm, fläns 150 mm. Innehåll: Undertrycksavluftare, AP-hatt. Svart 4 32* Lager VILPE ALIPAI NOCK 27 UNDERTRYCKSAVLUFTARE Användning: För montering på nock vid 27 grader lutande papptak (passar montering ). Används för att undvika fuktskador. Luftar isoleringen och jämnar ut trycket. Dimensioner: Höjd 480/450/500 mm. Innehåll: Undertrycksavluftare, hatt. Svart (Ø75/480) 6 24 Lager Svart (Ø110/450) 5 20 Lager Svart (Ø160/500) 4 32* Lager VILPE ALIPAI NOCK 14 UNDERTRYCKSAVLUFTARE Användning: För montering på nock vid 14 grader lutande papptak. Används för att undvika fuktskador. Luftar isoleringen och jämnar ut trycket. Dimensioner: Höjd 464 mm. Innehåll: Undertrycksavluftare, hatt. Svart 5 20 Order VILPE ALIPAI LÅGLUTANDE TAK Användning: Undertrycksavluftare för montering på låglutande papptak, Används för att undvika fuktskador. Alipai luftar isoleringen och jämnar ut trycket. Kraghöjd Hög Pappgenomföring 200 mm. Dimensioner: Höjd 640/620/1000 mm Innehåll: Undertrycksavluftare, hatt. Svart (Ø110/640) 7 28 Lager Svart (Ø160/620) 5 20 Lager Svart (Ø160/1000) 3 24* Lager VILPE ALIPAI LUTANDE PAPPTAK Användning: Undertrycksavluftare för montering på lutande papptak, över 11. Används för att undvika fuktskador. Alipai luftar isoleringen och jämnar ut trycket. Dimensioner: Höjd 485 mm. Innehåll: Papp-genomföring, Alipai-undertrycksavluftare, hatt. Svart Order *EUR

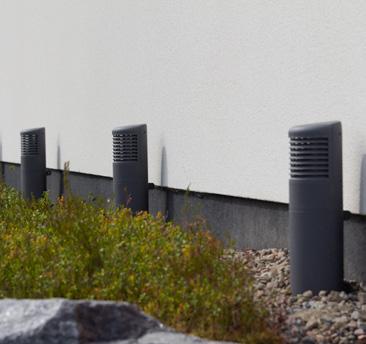

34 Malli Väri Pakkaus Kpl/lava Toimitus Tuotenro Krypgrundsventilation och luftintag i källarplan Ross ventilationsrör VILPE ROSS VENTILATIONSRÖR 125/135 Användning: För ventilering av torpargrund och tilluftsrör för exempelvis ventilationsaggregat, vedeldad spis, källarbastu osv. Dimensioner: Vågräta rör inre Ø 125 mm, yttermått Ø 135 mm, vågrät längd 559 mm (417 mm max sockel). Innehåll: Hatt, förlängningsrör 445 mm, vinkelrör, vägginfästningar. Ljusgrå 1 16 Lager Svart 1 16 Lager Grå 1 16 Lager Röd 1 16 Lager Off white 1 16 Lager Beige 1 16 Lager VILPE ROSS VENTILATIONSRÖR 160/170 Användning: För ventilering av torpargrund och tilluftsrör för exempelvis ventilationsaggregat, vedeldad spis, källarbastu osv. Dimensioner: Vågräta rör inre Ø 160 mm, yttermått Ø 168 mm, vågrät längd 559 mm (417 mm max sockel). Innehåll: Hatt, förlängningsrör 445 mm, vinkelrör, vägginfästningar. Ljusgrå 1 12 Lager Svart 1 12 Lager Grå 1 12 Lager Röd 1 12 Lager Off white 1 12 Lager Beige 1 12 Lager VILPE ROSS VENTILATIONSRÖR 200/210 Användning: För ventilering av torpargrund och tilluftsrör för exempelvis ventilationsaggregat, vedeldad spis, källarbastu osv. Dimensioner: Vågräta rör inre Ø 193 mm, yttermått Ø 200 mm. Innehåll: Hatt, förlängningsrör 400 mm, vinkelrör, vägginfästningar. Ljusgrå 1 6 Lager Svart 1 6 Lager Grå 1 6 Lager VILPE ROSS VÄGGENOMFÖRINGSKRAGE Användning: Genomföringskrage bl.a. att användas vid gjutning, passar även för typ Leca-stens byggd grundmur. Innehåll: Krage + 2 st centreringsringar. Ross 125 Svart 56 Lager Ross 160 Svart 36 Lager Ross 200 Svart 28 Lager Ross standardfärger Referensfärg Ljusgrå RAL 7038 Referensfärg Röd RAL 3009 A B Svart RAL 9017 Off white RAL 9016 Grå RAL 7015 Beige RAL 1001 Av trycktekniska orsaker kan bilder och färger i katalogen skilja sig från verkligheten. D VILPE Ross luftsströmstabell K C E Totaltryck, Pa F J I G L Luftens volymflöde, l/s 125 inluft (( utluft (2 ( inluft (( utluft (4( inluft (( utluft (6 ( 6 A B C mm Ross 125/ Ross 160/ Ross 200/ H D E F G H I J K L

35 Ross renoveringsats VILPE VILPE ROSS RENOVERINGSSATS 125/110 Användning: Med en Ross renoveringssats kan man göra en övergång från ett standard 110 mm plaströr. I renoveringssatsen ingår hatt, lodrät rör, adapter (övergång 110 mm -Ross125) och väggfästen. Dimensioner: Ø 110/125 mm. Innehåll: Hatt, lodrätt rör, adapter 110/125, väggfästen. Ljusgrå 1 20 Lager Svart 1 20 Lager Grå 1 20 Lager Röd 1 20 Lager Off white 1 20 Lager Beige 1 20 Lager VILPE ROSS RENOVERINGSSATS 160/160 Användning: Med en Ross renoveringssats kan man göra en övergång från ett standard 160 mm plaströr. I renoveringssatsen ingår hatt, lodrät rör, adapter (övergång 160 mm - Ross160) och väggfästen.. Dimensioner: Ø 160 mm. Innehåll: Hatt, lodrätt rör, adapter 160/160, väggfästen. Ljusgrå 1 20 Lager Svart 1 20 Lager Grå 1 20 Lager Röd 1 20 Lager Off white 1 20 Lager Beige 1 20 Lager Ross-delar VILPE ROSS-HATT 125 VILPE ROSS-HATT 160 Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order VILPE ROSS-FÖRLÄNG Ø125 Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order VILPE ROSS-FÖRLÄNG Ø160 Ljusgrå 1 32 Lager Svart 1 32 Order Grå 1 32 Lager Röd 1 32 Order Off white 1 32 Order Beige 1 32 Order VILPE ROSS-ADAPTER Ø Ljusgrå 1 32 Lager Svart 1 32 Order Grå 1 32 Lager Röd 1 32 Order Off white 1 32 Order Beige 1 32 Order VILPE ROSS-ADAPTER Ø Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order VILPE ROSS-VINKELRÖR Ø125/135 Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order VILPE ROSS-VINKELRÖR Ø160/170 Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order Ljusgrå Order Svart Order Grå Order Röd Order Off white Order Beige Order

36 Malli Pakkaus Kpl/lava Toimitus Tuotenro Genomföringar för skorstenar VILPE Skorstensgenomföringar för runda skorstenar VILPE skorstensgenomföring passar för isolerade, runda metallskorstenar och finns i två storlekar. Skorstensgenomföring No 1 för runda Ø mm skorstenar och Skorstensgenomföring No 2 för runda Ø mm skorstenar. En skorstensgenomföring av plast fästs med en medföljande gummitätning och klämma. Fästning för underlag som innehåller två tätningar för hålet genom undertaket och håller det vattentätt. Skorstensgenomföringen monteras i metalltak och tegelpannor med VILPE plåtbeslag. På filttak behövs inga plåtbeslag. Takgenomföringar för modulskorstenar Takgenomföringar för modulskorstenar är en ny produkt för skorstenar i storleken 32 x x 37 cm i alla takmaterial. Genomföringen passar utmärkt med taket eftersom den liknar de mesta VILPE genomföringar. I urvalet finns sex standardfärger. Denna produkt passar alla takmaterial; stående metallskarvar, korrugerade metallskivor, takpannor eller filt. Passar också ihop med de vanligaste taklutningarna. Takgenomföringarna för modulskorstenar är helt vattentäta och lätta att montera. Alla delar som behövs finns med och monteringen är samma som för VILPE genomföringar för runda metallskorstenar. VILPE SKORSTENSGENOMFÖRING NR. 1 PLÅT/BETONG Användning: För genomföring av runda skorstenar Ø mm. För genomföring på plåt- eller betong-/tegeltak behövs även Undertakstätning Nr. 1 (73206). Taklutning Ø , Ø Innehåll: Genomföring, gummitätning, klämmare, plåtbeslags set, handbok för planering och installation Svart 1 14* Lager Brun 1 14* Lager Grå 1 14* Lager Tegelröd 1 14* Lager VILPE SKORSTENSGENOMFÖRING NR. 2 PLÅT/BETONG Användning: För genomföring av runda skorstenar Ø mm. För genomföring på plåt- eller betong-/tegeltak behövs även Undertakstätning Nr. 2 (73208). Taklutning Ø , Ø Innehåll: Genomföring, gummitätning, klämmare, handbok för planering och installation Svart 1 6 Lager Grå 1 6 Lager Tegelröd 1 6 Lager VILPE SKORSTENSGENOMFÖRING NR. 1 PAPP TAK Användning: Yttertaksgenomföring för runda Ø mm skorstenar. Taklutning Ø , Ø Innehåll: Genomföring, gummitätning, klämmare, handbok för planering och installation Svart 1 14* Lager Brun 1 14* Lager Grå 1 14* Lager Tegelröd 1 14* Order VILPE SKORSTENSGENOMFÖRING NR. 2 PAPP TAK Användning: Yttertaksgenomföring för runda Ø mm skorstenar. Taklutning Ø , Ø Innehåll: Genomföring, gummitätning, klämmare, handbok för planering och installation Svart 1 6* Lager Brun 1 6* Lager Grå 1 6* Lager Tegelröd 1 6* Lager VILPE SKORSTEN UNDERTAKSTÄTNING Användning: Möjliggör montering längre ned från nock. Överlapp 100 mm. Dimensioner: Bredd 650 mm, längd 700 mm Innehåll: 1 förlängningsplåt, tätningar Nr Lager Nr Lager VILPE PLÅTBESLAGSFÖRLÄNGNING NR. 1 Användning: Möjliggör montering längre ned från nock. Överlapp 100 mm. Dimensioner: B 650 x L 700 mm. Innehåll: 1 förlängningsplåt, tätningar Svart 1 19 Lager Brun 1 19 Lager Grå 1 19 Lager Tegelröd 1 19 Lager

37 Väri Pakkaus Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro $[vari] Pakkaus Kpl/lava Toimitus Tuotenro Genomföringar för skorstenar VILPE VILPE PLÅTBESLAGSFÖRLÄNGNING NR. 2 Användning: Möjliggör montering längre ned från nock. Överlapp 100 mm. Dimensioner: B 785 x L 1100 mm. Innehåll: 1 förlängningsplåt VILPE PLÅTBESLAGSSET FÄSTLISTER Användning: Underlättar montering på bandtäckt plåt. Dimensioner: 1180 x 25 x 100 mm Innehåll: 4 st. förzinkade plåtlister, skruvar Svart 1 19 Lager Grå 1 19 Lager Tegelröd 1 19 Lager * Lager VILPE VAPOUR STOP MM DIFFUSIONSSPÄRR Användning: Diffusionsspärr för runda skorstenar. Innehåll: Diffusionsspärr. 1 Lager VILPE TAKGENOMFÖRING FÖR BLOCKSKORSTEN 32 X 38 CM Användning: För genomföring av modulskorstenar i storleken 32 x x 37 cm. Innehåll: Genomföring, plåtbeslags set, handbok för planering och installation. Svart 1 Lager Grå 1 Lager Tegelröd 1 Lager VILPE TAKGENOMFÖRING FÖR BLOCKSKORSTEN 32 X 38 CM PAPP TAK Användning: För genomföring av modulskorstenar i storleken 32 x x 37 cm för papp tak. Innehåll: Genomföring, handbok för planering och installation. Svart 1 Lager Grå 1 Lager VILPE BEKLÄDNADSPLÅT Användning: För modulskorstenar i storleken 32 x x 37 cm. Innehåll: Beklädnadsplåt. Svart 1 Lager Grå 1 Lager Tegelröd 1 Lager

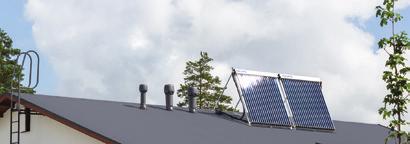

38 Malli Väri Pakkaus Toimitus Tuotenro Solar-genomföringar VILPE Solar-genomföringar är för solfångarrör, kablar eller andra mindre rör som förs genom tak. Maxstorlek för uttagshålet är 100 x 60 mm. För mindre sladdar och kablar (4-50 mm) finns en VILPE Solar-tätning som säljs separat. En öppningsbar och vändbar struktur gör installationen och underhållet enkelt. VILPE SOLAR BETONG-GENOMFÖRING Användning: Ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. VILPE SOLAR UNITILE-GENOMFÖRING Användning: För alla slags tegeltak: betong, ler och keramiskt. Ersätter VILPE Universal-genomföring. Dimensioner: Längd 532 mm, bredd 400 mm. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. VILPE SOLAR VITTINGE-GENOMFÖRING Användning: För 1-kupig eller 2-kupig Vittinge -taktegel. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. NYHET Q2 Svart 1 24 Lager Brun 1 24 Lager Grön 1 24 Order Grå 1 24 Lager Röd 1 24 Lager Tegelröd 1 24 Lager Svart 1 20 Lager Brun 1 20 Order Grön 1 20 Order Grå 1 20 Order Röd 1 20 Order Tegelröd 1 20 Lager kupig (E13) Tegelröd 1 24 Order kupig (T11) Tegelröd 1 24 Order VILPE SOLAR PLÅTPANNE-GENOMFÖRING Användning: För tegelliknande plåtprofiler med profilhöjd mindre än 50 mm. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. Svart 1 36 Lager Brun 1 36 Lager Grön 1 36 Order Grå 1 36 Lager Röd 1 36 Lager Tegelröd 1 36 Order VILPE SOLAR PLÅT-GENOMFÖRING Användning: För olika plåttak med rundade bockningar upp till 56 mm. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. Svart 1 18 Lager Brun 1 18 Lager Grön 1 18 Lager Grå 1 18 Lager Röd 1 18 Lager Tegelröd 1 18 Order VILPE SOLAR CLASSIC-GENOMFÖRING Användning: Eftermonteringsbar genomföring för bandtäckt plåt och papptak. Innehåll: Genomföring, undertaksring, krympplastslang, skruvar och monteringsanvisning. Svart 1 36 Lager Brun 1 36 Lager Grön 1 36 Order Grå 1 36 Lager Röd 1 36 Order Tegelröd 1 36 Order VILPE SOLAR PAPP-GENOMFÖRING Användning: Monteras mellan underlagspappen och takpappen. Även för Svetspapp. Dimensioner: Längd 583 mm, bredd 488, flänsbredd 150 mm. Innehåll: Genomföring, krympplastslang, skruvar och monteringsanvisning. Svart 1 12 Lager Brun 1 12 Order Grön 1 12 Order Grå 1 12 Order Röd 1 12 Order Tegelröd 1 12 Order

39 Pakkaus Oletus lavakoko Toimitus Tuotenro Solar-genomföringar VILPE VILPE SOLAR PAPP HÖG-GENOMFÖRING Användning: För flacka papptak som är mindre än 11,5 grader lutande. Monteras mellan underlagspappen och takpappen. Dimensioner: Höjd 200 mm, flänsbredd 150 mm. Innehåll: Genomföring, krympplastslang, skruvar och monteringsanvisning. Svart 1 8 Lager VILPE SOLAR KABELGENOMFÖRING 4 50 MM Användning: Kabelgenomföringen är gjord av gummi för fastlåsning på en VILPE Solar genomföring. Elkablar 4 50 mm tas genom taket på ett läckagesäkrat sätt. Innehåll: Kabelgenomföring, klämmare. Lager Inspektionsluckor VILPE UNIROOF INSPEKTIONSLUCKA 600 X 600 Användning: För alla plåt-, betong- och lerprofiler. Oberoende av taklutning. Dimensioner: Öppningsmått 600 x 600 mm. Innehåll: Inspektionslucka, tätning, undertakstätning, skruvar, monteringsanvisning. VILPE INSPEKTIONSLUCKA FÖR PAPPTAK 600 X 600 Användning: En inspektionslucka för papptak. Dimensioner: Öppningsmått 600 x 600 mm, totala måtten 963 x 963 x 160 mm. Innehåll: Inspektionslucka, skruvar, monteringsanvisningar. Takstosar för papptak Modell Svart 1 Lager Brun 1 Lager Grön 1 Lager Grå 1 Lager Röd 1 Lager Tegelröd 1 Lager Svart 1 3 Lager Brun 1 3 Lager Grön 1 3 Order Grå 1 3 Lager Röd 1 3 Lager Tegelröd 1 3 Lager VILPE PAPPTAKSSTOS EPDM Användning: Tillverkad av EPDM-gummi. Användningstemperatur är C och kortfristig till och med C. Flänsen är försedd med rillor för maximal infästning mellan underlagspapp och ytpapp. Dimensioner: Flänsbredd 150 mm. Öppningen kapas enligt rördiametern. Innehåll: Stos, klämmare. NO-1 Ø 12/19/25/ * Lager NO-2 Ø 50/ * Lager NO-3 Ø 75/ * Lager NO-4 Ø 110/ * Lager NO-4.5 Ø 130/ * Lager NO-5 Ø 150/ * Lager NO-6 Ø 200/ * Lager NO-7 Ø 275/ Lager NO-8 Ø 350/ Lager NO-9 Ø 500/525/550/ Lager NO-10 Ø 600/625/650/ Lager NO-11 Ø 700/725/750/ Lager NO-12 Ø 800/825/850/ Lager VILPE ROSTFRIA KLÄMRING Användning: Användes till Papptakssosar. Dimensioner: Bredd 12 mm. Innehåll: Klämring. Ø Lager Ø Lager Ø Lager Ø Lager Ø Lager Ø Lager Ø Lager Ø Lager *EUR

40 Väri Pakkaus Kpl/lava Toimitus Tuotenro Takstosar för papptak Modell VILPE R-FELT DELNINGSBAR TAKSTOS EPDM Användning: Delningsbar papptakstos för eftermontering runt befintligt rör. EPDM-stosens användningstemperatur är C och kortvarigt C. Innehåll: Stos, klämring, tätningsremsa, aluminiumskena, monteringsanvisning. VILPE RHS FYRKANTSSTOS EPDM Användning: Papptaksstos för fyrkantsprofiler med fyrkantig klämprofil. EPDM-stosens användningstemperatur är C och kortvarigt C. Innehåll: Stos VILPE RHS FYRKANTIG KLÄMPROFIL Användning: Användes till RHS Fyrkantsstos EPDM. Innehåll: Tvådelad klämprofil. Ø Lager Ø Lager Ø Lager x40/50x50/ 60x60/70x70 80x80/100x100/ 120x120x/140x * Lager * Lager x * Lager x * Lager x * Lager x * Lager x * Lager x * Lager x * Lager x * Lager x * Lager x * Lager Takstosar för plåttak Modell VILPE PLÅTTAKSSTOS SET Användning: För vattentäta genomföringar genom plåttak för t.ex. rör, flaggstänger och stödkonstruktioner för reklamskyltar. Tillverkad av EPDM-gummi med formbar fläns av aluminium. Innehåll: Stos, skruvar, tätningsmassa, klämring. NO-1 Ø 12/19/25/28/38/50/60/75/ Lager NO-2 Ø 75/90/110/125/ Lager NO-3 Ø 110/125/150/175/ * Lager NO-4 (7) Ø 150/ Lager NO-5 (8) Ø 180/ Lager NO-6 (9) Ø 260/ Order VILPE DELNINGSBAR PLÅTTAKSSTOS Användning: Delningsbar plåttakstos för eftermontering runt befintligt rör. EPDM-stosens användningstemperatur är C och kortvarigt C. Innehåll: Stos, skruvar, klämring, aluminiumskena, monteringsanvisning. Ø Lager Ø Lager Diffusionsspärr Modell VILPE DIFFUSIONSSPÄRR Användning: Diffussionsspärr runt rör, främst vid diffussionstätning mot papp där kraven på täthet är höga. Användningstemperatur C och kortfristigt C. Dimensioner: Flänsbredd 150 mm, höjd 33 mm. Innehåll: Spärr tillverkad av EPDM-gummi. HT-50 Ø * Lager HT-75 Ø * Lager HT-110 Ø * Lager HT-125 Ø * Lager HT-160 Ø * Lager VILPE HÖG DIFFUSIONSSPÄRR Användning: Diffussionsspärr runt rör, främst vid diffussionstätning mot papp där kraven på täthet är höga. Användningstemperatur C och kortfristigt C. Dimensioner: Flänsbredd 150 mm, höjd 130 mm. Innehåll: Spärr tillverkad av EPDM-gummi. HTH-110 Ø * Lager *EUR-240

41 Väri malli Pakkaus lavakoko Toimitus Tuotenro malli Pakkaus lavakoko Toimitus Tuotenro Tuote Pakkaus lavakoko Toimitus Tuotenro Tuote Pakkaus lavakoko Toimitus Tuotenro Tuote Pakkaus lavakoko Toimitus Tuotenro PVC Takstos Modell VILPE VILPE PVC TAKSTOS Användning: För brytning av tak med PVC baserade ytskikt. Användningsändamålen kan vara t.ex. frånluftshuvar, avloppsluftare, livlinefästen, antennstag eller stativ för reklamskyltar. Dimensioner: Rördiameter Ø mm och mm. Innehåll: Stos tillverkad av PVC. Ø mm Ø mm Ø mm Ø mm Ljusgrå 10 Lager Mörkgrå 10 Lager Ljusgrå 10 Lager Mörkgrå 10 Lager Power-Infästningar Modell Power A-fästskruven fäster nya ytskikt och värmeisoleringsskivor i befintligt bitumentak. Power A-infästningarna kan även användas för att fästa isoleringsskivor i varandra. VILPE POWER A (FYRKANTIG KROPP) Användning: Power A -fästskruv fäster isoleringsskivor i varandra eller ny isolering och ytskikt i befintlig isolering och bitumentak. Infästningens längd väljs enlig tjocklek av isolering. Power är tillverkat av stark polyamid (nylon) och standardfärgen är svart. Power A är gjort fyrkantig för att den är hållbar och förhindrar verktygets rotation vid montering Dimensioner: Hatt Ø 50 mm, skruvdiameter Ø 28 mm. Innehåll: Power A fästskruv. 60, 00 mm Lager , mm Lager , mm Lager , mm Lager , mm Lager , mm Lager , mm Lager , mm Lager , mm Lager VILPE POWER A JUSTERBAR (RUND KROPP) Användning: Power A -fästskruv fäster isoleringsskivor i varandra eller ny isolering och ytskikt i befintlig isolering och bitumentak. Infästningens längd väljs enlig tjocklek av isolering. Power är tillverkat av stark polyamid (nylon) och standardfärgen är svart. Justerbar Power A har 50 mm reserv i längden. Dimensioner: Hatt Ø 50 mm, skruvdiameter Ø 28 mm. Innehåll: Power A justerbara fästskruv. 250, mm Lager , mm Lager , mm Lager Power vertyg Modell Längd Dubbeländade Torx verktyg passar justerbara Power A. Längden på verktyget väljs beroende på infästningens längd. Vi rekommenderar att valt verktyg är min. 30 mm längre än Power-skruven X TORX BIT 350 Lager X TORX BIT 500 Lager Power A med fyrkantskropp är anpassad till verktyg med fyrkants profil. POWER Lager

42 42

43 Allmänna försaljningsvilkor VILPE 1. Tillämplighet Dessa villkor utgör de allmänna försäljningsvillkoren för SK Tuote Oy ( säljare ). Om dessa villkor har godkänts i någon affärsuppgörelse mellan parterna är de att betrakta som godkända även i efterföljande affärsuppgörelser. Om någon av parterna har tagit del av villkoren baserat på en tidigare affärsuppgörelse skall villkoren även tillämpas på den första affärsuppgörelsen, även om villkoren inte specifikt har godkänts. Villkoren tillämpas ej på byråtransaktioner. 2. Försäljningsslutförande 2.1. Offert Säljarens offert gäller under den tidsperiod som anges i offerten. Om ingen giltighetsperiod anges är det 30 dagar som gäller. Alla bilder, skisser, beräkningar och övriga, till offerten relaterade, dokument kvarstår som Säljarens egendom. Mottagaren av offerten får inte använda den på ett sätt som skadar Säljaren, visa upp den för tredje part eller nyttja den på annat vis Order Vid en orderbaserad affärsuppgörelse anses ett avtal vara upprättat så snart Kunden har godkänt Säljarens offert såsom den ser ut. I övriga fall slutförs försäljningen när Säljaren har bekräftat ordern eller utfört leveransen. 3. Säljarens ansvar 3.1. tid Såvida inget annat överenskommits skall leveranstiden anses börja senast vid någon av följande tidpunkter: a) Datumet för avtalets upprättande b) Datumet då Säljaren beviljats statligt tillstånd vid affärsuppgörelser som kräver statligt tillstånd c) Datumet för överlämnande av avtalad deposition eller förskottsbetalning d) Datumet då Köparen överlämnade gällande leveransuppgifter till säljaren villkor EXW Korsholm incoterms Pallavgift tillkommer Garanti De sålda varorna omfattas av säljarens garanti Produktegenskaper Säljaren ansvarar endast för den produktkvalitet och -egenskaper som specificeras i avtalet eller i annan dokumentation som tillhandahålls av Säljaren. Köparen ansvarar för att innehållet i informationen som lämnats till Säljaren angående produktens tillämpningsområde är korrekt. För att produkten skall fungera som utlovat skall Köparen noggrant studera Säljarens specifikationer, instruktioner och beskrivningar angående produkten och agera i enlighet med angivna begränsningar. Produkten får endast användas på angivet sätt och inom angivna användningsområden. Vid minsta tveksamhet skall Köparen säkerställa produktens lämplighet för det avsedda användningsområdet. Vid användning av produkten skall alla instruktioner som tillhandahålls separat av Säljaren efterföljas och sunt förnuft tillämpas. I avseende på såväl produktens skick som produktsäkerhet skall Köparen informera den nya ägaren om kända missförhållanden vid eventuell vidareförsäljning eller överflyttning. Säljaren skall skriftligen underrättas om alla missförhållanden gällande produktens skick och produkt-säkerhet så snart de uppstår och juridiska åtgärder skall initieras inom tre (3) år från att Köparen upptäckt skadan eller skaderisken Indirekta skador Säljaren kan inte hållas ansvarig för indirekta skador som åsamkats Köparen på grund av förseningar i, eller fel vid, leveransen. 4. Köparens ansvar 4.1. Försäljningspris Försäljningspriset är det pris som avtalats fram mellan parterna. Om inget pris har avtalats fram gäller Säljarens ordinarie pris Betalningsvillkor Betalningsvillkoren bestäms av de allmänna betalningsvillkoren för sektorn, som statuerar betalning inom 14 dagar. Beräkning av betalningsperioden görs utifrån fakturadatumet vid lagerleveranser samt utifrån leveransdatumet vid fabriksleveranser Ändring av inköpspriset Säljaren förbehåller sig rätten att ändra priset i hänseende av att växlingskurser med direkt inverkan på försäljningspriset; moms, importavgifter, övriga avgifter samt skatter eller skatteliknande avgifter utanför Säljarens kontroll skulle förändas innan leveransdatumet Försenings- och indrivningsavgifter Om betalningen blir försenad tas en förseningsavgift ut på 10 % av försäljningspriset. Utöver förseningsavgiften har Säljaren rätt att fakturera för eventuella indrivningsavgifter Depositioner Om deposition har avtalats fram skall depositionen överlämnas innan produktleverans inleds. Leverantören har även rätt att utkräva deposition vid ett senare tillfälle om det finns goda skäl att misstänka att produkten, eller delar av den, inte kommer att betalas. Leverantören har rätt att vänta med vidare leveranser till dess att betalning har utförts eller en acceptabel deposition har lämnats. Leverantören har även rätt till ovan nämnda åtgärd vid förseningar i delbetalningen. Köparen har ingen rätt att göra några anspråk på grund av förseningar under dessa omständigheter Produktinspektion Köparen är ansvarig för att inspektera mändgen och kvaliteten av produkterna vid mottagande av leveransen, samt anteckna eventuella avvikelser i faktsedeln. Skador eller avvikelser ska omedelbart meddelas till säljaren eller transportbolaget Klagomål och åtgärdande av fel Om någon del av leveransen är bristfällig skall Köparen meddela Säljaren om felet inom 7 vardagar från emottagen leverans. Säljaren skall i första hand åtgärda felet eller leverera en ny produkt. Köparen har ingen rätt att kräva ny leverans om förändringar har gjorts som ger markant inverkan på de ursprungliga prestandakraven Produktretur Returer skall alltid på för hand överenskommas med säljaren. De returnerade produkterna skall vara felfria och i orginal förpackning. Den fakturarade summan krediteras om returneringen görs pga. säljarens misstag. Returer av andra orsaker krediteras med max 70% av det fakturerade varupriset. 5. Upphävning 5.1. Köparens rätt att upphäva avtalet Om leveransen från Säljaren skiljer sig märkbart från avtalet och felet inte åtgärdas inom rimlig tid efter att Köparens skriftligen lämnat klagomål, om ingen ny produkt levereras enligt avtalet eller om Säljaren ger upphov till förseningar i leveransen på ett sätt som orsakar orimligt obehag för Köparen har Köparen rätt att upphäva avtalet. Om den sålda produkten har tillverkats, köpts in eller paketerats specifikt för Köparen i enlighet med dennes instruktioner och önskemål och Säljaren inte kan sälja produkten till annan part utan förlust kan Köparen avbryta köpet vid försening från Säljaren sida endast om det inte går att uppfylla de fullständiga avtalsvillkoren på grund av förseningen Säljaren rätt att upphäva avtalet Om försäljningsbeloppet inte betalas inom avtalad tid, och Säljaren ej kan hållas ansvarig för förseningen, har Säljaren rätt att upphäva försäljningen eller del av försäljningen, produkterna som Köparen ännu inte har mottagit, om förseningen blir markant. Säljaren har rätt att upphäva avtalet i de fall Köparen har informerat om att betalningen kommer att bli avsevärt försenad eller om stark misstanke råder om att så är fallet. Vidare har Säljaren rätt att avbryta försäljningen om Köparen inte följer de villkor som avtalats eller agerar enligt vad som rimligen kan förväntas Force majeure Säljaren kan inte hållas ansvarig för uppfyllande av avtalet i händelse av naturkatastrofer, brand, maskinhaveri eller jämförbara avbrott, strejk, lockout, krig, mobilisering, export- eller importförbud, brist på transportutrustning, nedlagda fabriker, trafikstörningar eller liknande hinder utanför Säljarens kontroll som förhindrar leverans av en produkt eller dess delar. Inte heller när uppfyllandet av avtalet kräver orimliga uppoffringar i jämförelse med fördelarna för Köparen kan Säljaren avkrävas att uppfylla kontraktet. Säljaren har inga skyldigheter att kompensera Köparen för eventuella skador som uppstått på grund av att denne ej följt avtalet, och kan dessutom i sådana händelser upphäva avtalet. 6. Försäkring Respektive part skall försäkra produkterna i enlighet med de egna skyldigheterna som avtalats fram i leveransvillkoren. Övriga försäkringar avtalas fram separat. 7. Överlåtelse av ägarskap Ägarskapet för produkten överlåts till Köparen först när hela försäljningsbeloppet har erlagts och fritt kan disponeras av Säljaren. En accept betraktas ej som betalning. Säljaren får när som helst, utan notifiering eller separat betalning, återta produkter som ej har betalats till fullo. Om Köparen har betalat en delsumma skall båda parterna göra en kalkyl inom 30 dagar och presentera den för motstående part. 8. Delgivanden Avsändaren ansvarar för att underrättelser som skickats till den andra parten kommer fram. 9. Meningsskiljaktigheter Eventuella meningsskiljaktigheter vid leverans samt tolkning av leveransvillkoren skall avgöras i tingsrätten på Säljarens verksamhetsort. 43

44 VILPE Sverige AB VILPE -produkterna tillverkas av moderbolaget, SK Tuote Oy i Finland. SK Tuote Oy grundades 1975 och är ledande inom tillverkning och utveckling av ventilationsprodukter och specialprodukter för tak i Finland, Baltikum, Ryssland och Skandinavien. SK Tuote är en tillförlitlig, stabil och målmedveten partner. VILPE produkterna förbättrar boende- och livskvalitet, säkerställer frisk inomhusluft, minskar hälsorisker och förlänger livslängden på byggnader. VILPE produkterna är innovativa och högkvalitativa, dessutom är de designade, tillverkade och certifierade under stort ansvar. Kvalitet och miljö För SK Tuote Oy är kvalitet mycket viktig speciellt då det gäller produkter och verksamhet. SK Tuote har tilldelats både ISO 9001:2008 kvalitetscertifikat och ISO 14001:2004 miljöcertifikat. Dessa certifikat täcker både produktutveckling, tillverkning och försäljning. Den viktigaste målsättningen för kvalitetsystemet hos SK Tuote är att leverera kvalitet och på så sätt svara på våra kunders behov. Miljömålsättning innefattar utvecklande av energieffektiva produkter och produktionsmetoder samt att minska mängden av avfall och öka återvinning av plastmaterial. Vi vill göra världen lite grönare. Kontinuerlig utveckling av vår verksamhet och våra produkter är det viktigaste för oss på SK Tuote, vilket leder till trygghet och långvarig funktion för våra slutanvändare. VILPE är ett varumärke som ger trygga byggnader och ett tryggt boende. SK Tuoteo/Waasa Graphics , 1000 VILPE.SE Besöksadress VILPE Sverige AB Bergkällavägen Sollentuna Försäljning och teknisk stöd Tel sales@vilpe.com
