Protokoll över återkommande provning av SÄNG/SÄNGLYFT

Transkript

1 IA Protokoll över återkommande provning av SÄNG/SÄNGLYFT Kundens namn: Adress: Placering (rum): Reg nr/serienr: Fabrikat: Typ/År: Telefon: Max-last: Bedömning: Godkänd påpekande åtgärdas Provbelastning kg: 01 Rapporterade driftstörningar 05 Inställningsanordningar 01.1 Ja 05.1 Motorer 01.2 Nej 05.2 Hydrauler 02 Dokumentation 05.3 Gaskolvar 02.1 Handhavandebeskrivning 05.4 Funktion 02.2 Teknisk dokumentation 06 Underrede/sänglyft 02.3 Tillbehörslista 06.1 Lyftarmar 03 Märkning 06.2 Hjul 03.1 Maxlast 06.3 Mekanik 03.2 Typbeteckningsskylt 06.4 Lager 03.3 Tillverkare 06.5 Övrigt 03.4 Serienummer 07 Montering 03.5 Tillverkningsår 07.1 Infästning sängbotten/lyft 04 Sängbotten 08 El 04.1 Ryggdel 08.1 Manöverdosa 04.2 Sätes/lårdel 08.2 Transformator/Elektronik 04.3 Fotdel 08.3 Eldragning 04.4 Sängram 08.4 Strömanslutning 04.5 Sänggrind 09 Omställningsspakar 04.6 Övrigt 10 Provbelastning 10.1 Ja 10.2 Nej Pos Anmärkning Pos Anmärkning Datum Kontrollant Sign: Invacares Servicecenter finns på följande ställen: Stockholm/Spånga: telefon: Göteborg/Mölndal: telefon: Oskarshamn: telefon: Landskrona: telefon:

2 BESIKTNINGSÅTGÄRDER för SÄNG med sänglyft. 01 Rapporterade driftstörningar Rapporterade driftstörningar på sängen. Om ja, skall orsak anges. 02 Dokumentation 02.1 Finns bruks- och skötselanvisning tillgänglig Finns reservdelslista och sprängskiss tillgänglig Finns tillbehörslista tillgänglig. 03 Märkning. Sängen skall vara märkt med en läsbar dekal med följande uppgifter Max last 03.2 Typbeteckning 03.3 Tillverkare/leverantör 03.4 Serienummer 03.5 Tillverkningsår Innan skylten börjar bli oläslig skall den ersättas av ny skylt med dessa uppgifter. Sängen skall förses med dekal där datum för besiktning anges samt vem som utfört besiktningen 04 Sängbotten 04.1 Kontrollera bandstål/trälattor/plåt samt dess infästning till ramen. Kontrollera madrasstöd Kontrollera samtliga delar avseende sprickor och deformationer Kontrollera sängbotten avseende lack och/eller kromskador. Kontrollera ev. tillbehör som är monterade på sängen. Kontrollera sängbottens samtliga leder. Kontrollera ev. wire för rygg/fotdel Se Se

3 Kontrollera sängens ramverk (långsidor, gavlar) avseende hopsättning och slitage Kontrollera sänggrindarna avseende bl.a låsning och rörelse. Kontrollera att ev mellanläge fungerar samt att sk. mellanlägeshake inte kan orsaka skada. Kontrollera segersäkringar, starlock osv. på sänggrindarna. Kontrollera grindar avseende skador Övrigt, t.e.x sängförlängning 05. Inställningsanordning 05.1 Kontrollera gränslägen. Kontrollera att kolvstänger är raka samt smörj om nödvändigt. Kontrollera ev. sprickbildning i kåpor. Kontrollera att motorfästen är hela. Kontrollera infästningar, snabbkopplingar mm. Kontrollera att lyft/sänkrörelse sker med jämn hastighet. Lyssna efter oljud. Kontrollera ev. snabbutlösning för frikoppling av motor Kontrollera att sängen inte sjunker vid belastning. Kontrollera dragstången. Kontrollera ev. oljeläckage. Kontrollera infästningar och låsningar. Kontrollera pedalgummin. Kontrollera pedalrörelse Kontrollera att asedd funktion inte sjunker vid belastning. Kontrollera infästningar och låsningar. Kontrollera gaskolvens utlösningsanordning/wire e.dyl Kontrollera den allmänna funktionen på inställningsanordningarna. 06 Underrede/sänglyft 06.1 Kontrollera att inga sprickor eller deformationer finns. Kontrollera ev. skevheter och slitage. (saxar, dubbelyftarmar, lyftskenor) Lyssna efter ev. missljud vid rörelse Kontrollera fälgskador, rengör hjulen. Kontrollera glapp. Kontrollera bromsverkan.

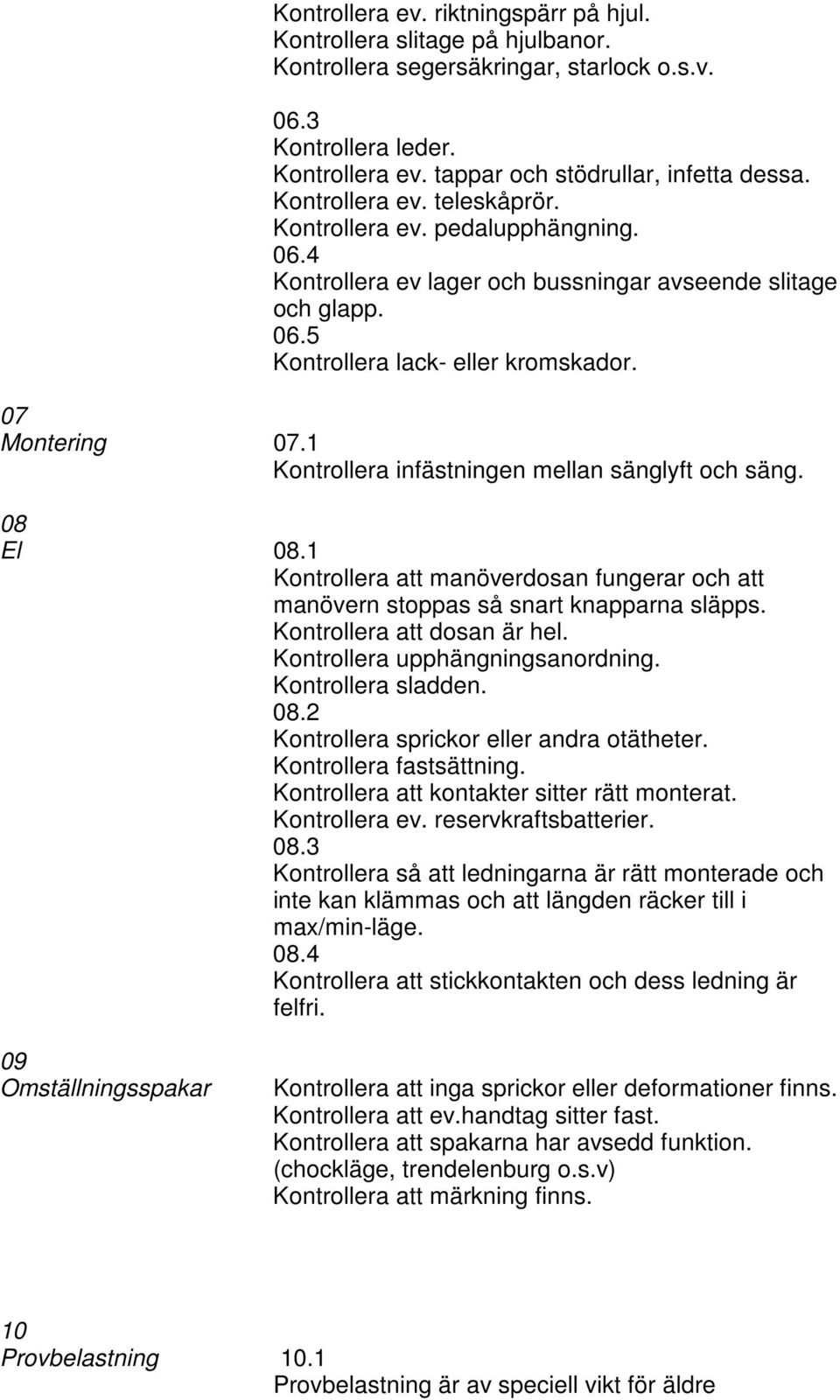

4 Kontrollera ev. riktningspärr på hjul. Kontrollera slitage på hjulbanor. Kontrollera segersäkringar, starlock o.s.v Kontrollera leder. Kontrollera ev. tappar och stödrullar, infetta dessa. Kontrollera ev. teleskåprör. Kontrollera ev. pedalupphängning Kontrollera ev lager och bussningar avseende slitage och glapp Kontrollera lack- eller kromskador. 07 Montering 07.1 Kontrollera infästningen mellan sänglyft och säng. 08 El 08.1 Kontrollera att manöverdosan fungerar och att manövern stoppas så snart knapparna släpps. Kontrollera att dosan är hel. Kontrollera upphängningsanordning. Kontrollera sladden Kontrollera sprickor eller andra otätheter. Kontrollera fastsättning. Kontrollera att kontakter sitter rätt monterat. Kontrollera ev. reservkraftsbatterier Kontrollera så att ledningarna är rätt monterade och inte kan klämmas och att längden räcker till i max/min-läge Kontrollera att stickkontakten och dess ledning är felfri. 09 Omställningsspakar Kontrollera att inga sprickor eller deformationer finns. Kontrollera att ev.handtag sitter fast. Kontrollera att spakarna har avsedd funktion. (chockläge, trendelenburg o.s.v) Kontrollera att märkning finns. 10 Provbelastning 10.1 Provbelastning är av speciell vikt för äldre

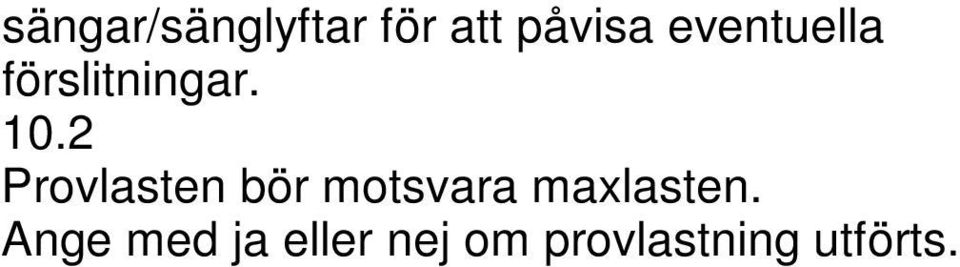

5 sängar/sänglyftar för att påvisa eventuella förslitningar Provlasten bör motsvara maxlasten. Ange med ja eller nej om provlastning utförts.
