1 Bruksanvisning Takskivhiss Anita Lång Art.nr: Arlandastad Sida: 1

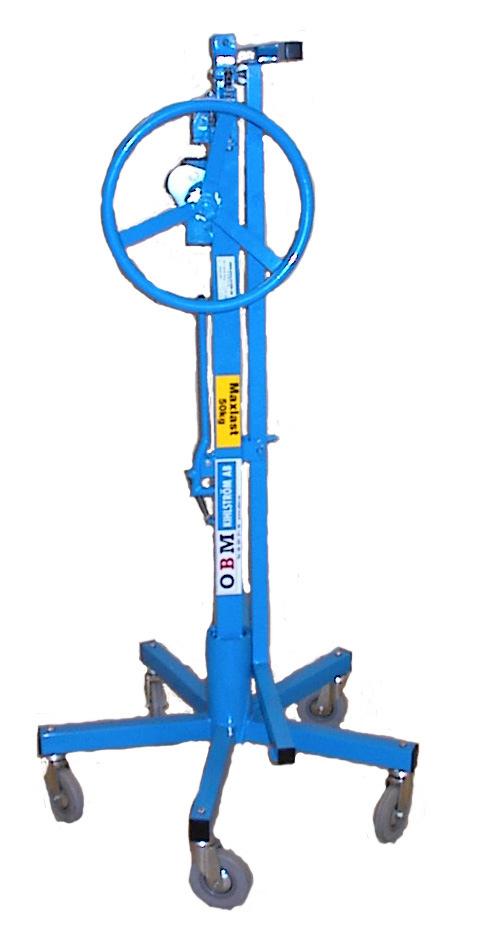

2 Takskivhiss Anita Lång Art nr: Komplett med hjulstativ och lyftok. För maximal säkerhet v.g. läs säkerhetsinstruktionen. Nr: som medföljer varje Anita. Innan ni börjar använda takskivhissen v.g. läs igenom bruksanvisningen. Notera följande uppgifter: Art nr. Tillverkn nr: Inköpsdatum: Takskivhiss Anita är avsedd att användas inom de områden där det finns behov av att lyfta skivmaterial som skall appliceras mot ett undertak. Skivhissen består av tre delar 1. hjulstativ 2. teleskoperande pelare 3. lyftok. Lyftoket höjs och sänks med hjälp av en vev som sitter på den teleskoperande pelaren. Teknisk data. Max last: Lasthöjd: Lyfthöjd: Lyftok: Vikt. 50 kg 1620 mm 3830 mm B 800 mm, L 2100 mm 35 kg Arlandastad Sida: 2

3 Svenska Säkerhetsföreskrifter Nr Varning! När man använder dessa maskiner skall alltid grundläggande säkerhetsföreskrifter följas för att minska risken för eventuella personskador. 1. Håll arbetsområdet rent - Nedskräpade ytor inbjuder till skador. 2. Tänk på arbetsmiljön - Utsätt inte skivhissen för regn. Använd en bra belysning över arbetsytan. 3. Håll barnen borta - Låt inte besökare komma i kontakt med skivhissen. Alla besökare skall hållas borta från arbetsområdet. 4. Överansträng inte skivhissen - Skivhissen arbetar bättre och säkrare vid de viktklasser som den är avsedd för. 5. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden. 6. Sköt skivhissen med omsorg - Håll skivhissen ren och smord. Följ instruktionerna beträffande smörjning och eventuellt byte av tillbehör. 7. Var uppmärksam - Titta på det du gör. Använd sunt förnuft och använd inte skivhissen när du är trött. 8. Kontrollera skadade delar - Innan fortsatt användning av skivhissen ska skadad del kontrolleras noggrant för att fastställa att skivhissen kommer att fungera riktigt och utföra den avsedda funktionen Arlandastad Sida: 3

4 Svenska säkerhetsföreskrifter Kontrollera de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skadad del ska repareras eller bytas ut av auktoriserad serviceverkstad om ej annat anges i denna instruktionsbok. Använd inte skivhissen innan den är reparerad. 9. Varning - Användning av något annat tillbehör eller anordning än vad som rekomenderas i denna driftsinstruktion kan innebära risk för personskada Arlandastad Sida: 4

5 Montering Montering, demontering och igångkörning Ställ hjulstativet på marken och sätt i pelaren. Lossa sprinten på pelaren och lyft upp lyftoket. Sätt därefter in sprinten. Kontrollera att skivhissen går lätt att veva upp och ner, se också efter så att hjulen inte kärvar. Skivhissen är klar att användas. Demontering Lossa sprinten och lyft ner lyftoket sätt därefter tillbaka sprinten. Lyft ur pelaren. Därefter lägger man ner delarna i en pall för vidare transport. Varning! Skivhissen är endast avsedd för skivor, detta för att jämnfördelning av lyftoket ska erhållas. Igångsättning - Lyft upp skivan på lyftoket och se till att jämn födelning uppstår. Veva upp skivan med hjäp av veven. Skivan monteras fast och först därefter vevas lyftoket ner, sedan repeteras proceduren för varje enskild skiva Arlandastad Sida: 5

6 Skötsel och skrotning Skötsel av skivhissen Dessa punkter bör kontrolleras - Innan du använder skivhissen kontrollera alltid huvudfunktionerna. - Håll skivhissen i god kondition genom att regelbundet vårda den. - Kontrollera att det går lätt att veva upp och ner lyftoket och att ingenting kärvar. - Kontrollera att inga skruvar är lösa. - Se till att det inte finns några defekta delar som kan påverka säkerheten. - Rörliga delar smörjes en gång per månad.kedjor torkas rena och smörjs. Broms plattorna skall torkas rena och vara torra. Ej smörjas. - Telskopdelarna och kedjorna demonteras och kontrolleras en gång om året eller efter uthyrning. - Använd aldrig en skadad skivhiss. - Märk alltid en trasig skivhiss med Får ej användas tills den reparerats. Skrotning - Gummihjulen monteras av och levereras till godkänd station för återanvändning. - Resten av skivhissen är av metall som kan lämnas till nedsmältning och återvinning Arlandastad Sida: 6

7 Garanti Varje Takskivhiss är omsorgsfullt kontrollerad och testad innan den lämnar fabriken. Skulle något fel uppstå v.g returnera takskivhissen komplett med betald frakt till OBM-Norden AB,, Arlandastad. Om det vid kontrollen visar sig att felet beror på bristfälligt utförande eller materialfel, repareras takskivhissen utan kostnad för kunden och returneras med betald frakt till kunden. Takskivhissens garanti gäller ett år från inköpsdatum. Denna garanti gäller ej om: 1. Reparation eller försök till reparation har utförts av annan person än av OBM-Norden AB utsedd service-verkstad; 2. Reparation är begärd på grund av onormalt slitage; 3. Maskinen har misshandlats eller varit med om en olyckshändelse; 4. Felaktig behandling är uppenbar, fel som orsakats av överbelastning av takskivhissen utöver den angivna kapaciteten; 5. Maskinen har använts efter att en partiell skada har uppstått; 6. Takskivhissen har använts med ett felaktigt tillbehör. Ingen annan garanti, skriven eller muntlig, är accepterad Arlandastad Sida: 7

8 Sprängskiss Takskivhiss Anita 1. Lyftok 2. Fäste lyftok 3. Övre teleskopdel 4. Mellan teleskopdel Transmissionsenhet 5. Sprint lyfok 6. Pelare 7. Chassi 23. Länkhjul Arlandastad Sida: 8

9 Sprängskiss Transmissionsenhet Takskivhiss Anita 8. Kedja mellanteleskopdel 13. Brythjul övreteleskåpdel 26. Kedjespännare 8 x Kedja övreteleskåpdel 25. Kedjespännare 8 x Huvudkedja 9. Brythjul huvudkedja 24. Kedjespännare 8 x Spärrhake 10. Bronsbussning vänster 17. Spärrhjul 11. Drev 27. Drivaxel 12. Rörstift för drev 18. Sänkningspärr 19. Vevaxelbult 20. Mässingbricka 21. Bronsbussning höger 9. Brythjul 22. Vev Arlandastad Sida: 9

10 Reservdelslista Anita & Anita Lång Art nr Detalj nr Antal Benammning Lyftok Fäste lyftok Övre teleskopsdel Lång Övre teleskopsdel Mellan teleskopsdel Mellan teleskopsdel Lång Sprint lyftok Pelare Lång Pelare Chassi (hjulstativ) Kedja mellanteleskop Kedja mellanteleskop Lång Brythjul huvudkedja Bronsbussning vänster Drev Rörstift för drev Brythjul överteleskop Kedja överteleskopdel Kedja överteleskopdel Lång Huvudkedja Huvudkedja Lång Spärrhake Spärrhjul Sänkningspärr Vevaxelbult Mässingsbricka Bronsbussning höger Vev Ratt AnitaTang Länkhjul 125 mm Kedjelås 3/ Kedjespännare M8x60 mm Kedjespännare M8x50 mm Kedjespännare M8x40 mm Snedtaksfäste Centrumbult underede kompl Stoppklackar Lyftok kompl Drivaxel Anita Arlandastad Sida: 10
