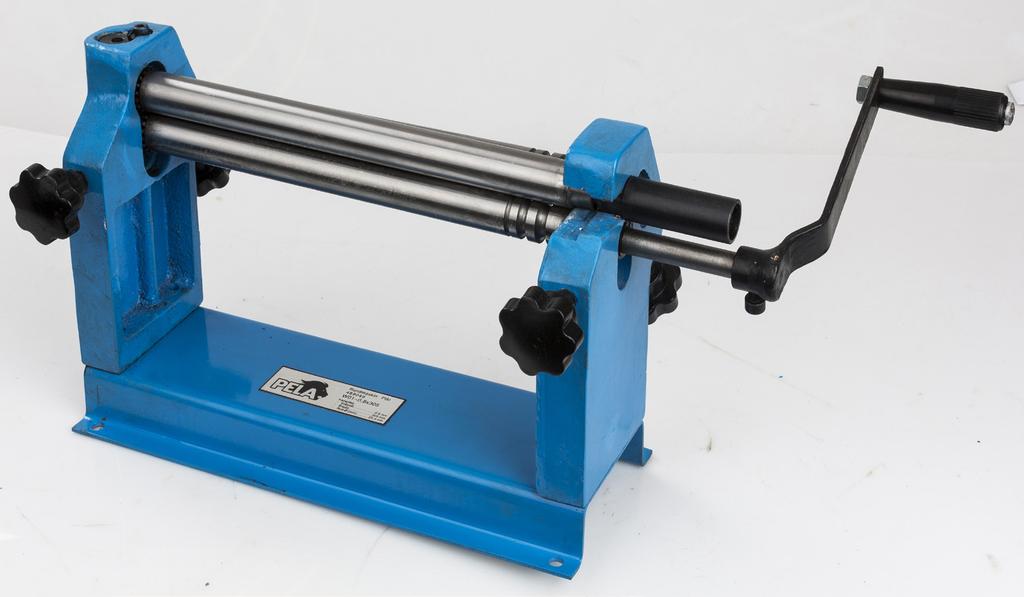

Artikelnummer. Rundbockningsmaskin W01-0.8x305

Transkript

1 Artikelnummer Rundbockningsmaskin W01-0.8x305

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och rolig are. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Verktygsboden Erfilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Specifikationer Minsta valsdiameter 1 " Maximal rulllängd 20 Maximal tjocklek (stål) 18 Maximal tjocklek (stål) 17 Spår trådformning 1/8 ", 1/4", & 3/8 " Vikt 37.4 lbs Dimensioner 23 "x 6.68" x 9.43 " 2

3 SPARA DENNA HANDBOK Du behöver den här bruksanvisningen för säkerhetsanvisningar, monteringsanvisningar, driftsföreskrifter, dellista och diagram. Skriv ditt fakturanummer på insidan av framsidan. Sätt både din manual och faktura på en säker, torr plats för framtida referens. " VIKTIGA SÄRSKILDA FÖRSIKTIGHETSÅTGÄRDER LÄS ALLA INSTRUKTIONER INNAN DU ANVÄNDER DETTA VERKTYG. 1. HÅLL ARBETSOMRÅDET RENT. Röriga områden inbjuder till skador. 2. ÖVERVÄG ARBETSVILLKOREN. Använd inte verktyget i fuktiga, våta eller dåligt upplysta platser. Utsätt inte för regn. 3. HÅLL BARN BORTA. Alla barn ska hållas borta från arbetsområdet. Låt dem inte hantera verktyg eller förlängningssladdar. 4. LÅT INTE OANVÄNDA TILLBEHÖR VARA FRAMME. När den inte används ska verktyget förvaras på ett torrt ställe för att hämma rost. Om möjligt, förvara i ett område utom räckhåll för barn. 5. ÖVERANSTRÄNG INTE VERKTYG. Det kommer att göra jobbet bättre och säkrare till den takt som det var avsett för. 6. ANVÄND RÄTT VERKTYG. Tvinga inte ett litet verktyg eller tillbehör att göra arbetet med ett större industriverktyg. Använd inte ett verktyg för ett syfte som det inte var avsett för. 7. KLÄ DIG ORDENTLIGT. Använd inte lösa kläder eller smycken. De kan fångas i rörliga delar. Skyddshandskar och halkfria skor rekommenderas vid arbete. Använd skyddshårbeklädnad för att hålla undan långt hår, så att det inte fastnar i maskinen. 8. ANVÄND ÖGONSKYDD. Använd ISO-godkända skyddsglasögon. 9. SÄKERT ARBETE. Använd klämmor eller en skruv för att hålla arbetetsstycket om möjligt. Det är säkrare än att använda händerna och det frigör båda händerna för att använda verktyget. 10. STRÄCK INTE ÖVER. Håll rätt fot och balans hela tiden. 11. BEHANDLA VERKTYG MED OMSORG. Håll verktygen skarpa och rena för bättre och säkrare prestanda. Följ anvisningarna för smörjning och byte av tillbehör. Inspektera verktygssladdar regelbundet och om de är skadade, låt dem repareras av en auktoriserad serviceverkstad. Håll handtag torra, rena och fria från olja och fett. 12. TA UNDAN JUSTERINGSNYCKLAR OCH SKYDD. Gör det till en vana att kontrollera att nyck lar och justeringsnycklar tas bort från verktygs- eller maskinens arbetsyta innan de används. 13. VAR ALERT. Titta på vad du gör, använd sunt förnuft. Använd inga verktyg när du är trött. 14. KONTROLLERA SKADADE DELAR. Innan du använder något verktyg ska någon del som verkar skadad kontrolleras noggrant för att fastställa att den fungerar korrekt och kan utföra den avsedda funktionen. Kontrollera efter anpassning av rörliga delar, brott på delar, montering och andra förhållanden som kan påverka dess funktion. Varje del som är skadad ska vara rätt reparerad av ett auktoriserat servicecenter om inget annat anges i bruksanvis ningen. 15. BYTE AV DELAR OCH TILLBEHÖR. Använd endast identiska reservdelar vid service. Använd endast tillbehör som är avsedda för användning med detta verktyg. Godkända tillbehör finns hos franchisegivaren. 16. ANVÄND INTE VERKTYGET OM DU ÄR PÅVERKAD AV ALKOHOL ELLER NARKOTIKA. Läs varningsetiketter på recept för att avgöra om din bedömning eller reflexer är försämrade under tiden du tar droger. Om det råder några tvivel, använd inte maskinen. 3

4 17. STÅ ALDRIG PÅ VERKTYGET. Allvarlig skada kan uppstå om verktyget tippar över. 18. HÅLL SKYDD PÅ PLATS OCH I ARBETSORDNING. Använd aldrig maskinen om inte alla skydd fungerar korrekt. 19. ANVÄND ALDRIG ETT VERKTYG OM DESS HÖLJE ELLER NÅGRA BULTAR SAKNAS. Om höljen eller bultar har tagits bort, byt ut dem före användning. Underhåll så att alla delar är i gott skick. 20. LYFT INTE FÖR TUNGA ARBETEN. Få hjälp när lyftverktyg och material som är för tunga för att du ska kunna göra det själv. När det är lämpligt och när det är möjligt, använd en gaffel truck. 21. TORKA UPP SPILL MM FÖR ATT INTE ORSAKA HALKOLYCKOR. Håll golvet rent och fritt från alla vätskor och andra spill som kan orsaka glidning. Kontrollera materialets datablad för korrekta rengöringsförfaranden. Uppackning Rundbockningsmaskinen ska komma monterad när den packas upp. Leta efter några lösa delar i förpackningsmaterialet innan de kastas. Om det hittas, försök att hitta delen på maskinen som saknas eller är bruten. Var vänlig kontakta distributören så fort som möjligt. MONTERING Steg 1: Skruva fast verktyget på en säker arbetsyta med de fyra hålen i basen (# 25) Steg 2: Du måste köpa din egen hårdvara, Köp fyra 5/16 " bultar, muttrar, och låsbrickor och åtta brickor. Lägg till ett par cm till tjockleken på din arbetsbänk för att bestämma lämplig storlek på dina bultar. Steg 3: Ställ verktyget på önskad plats. Se till att det finns tillräckligt med utrymme för handtaget (placerat till höger när man tittar framifrån) för att röras. Se till att det finns tillräckligt med utrymme bakom verktyget för att rymma lager. Steg 4. Markera bänken genom hålen i basen. Steg 5. Ta bort verktyget Steg 6. Borra 11/32 "hål i arbetsbänken. Steg 7. Placera verktyget så att hålen i basen stämmer med de borrade hålen. Steg 8. Installera hårdvaran i följande ordning. A. Bult B. Verktyget C. Arbetsbänk D. Låsbricka E. Bricka F. Mutter 4

5 INSTÄLLNINGAR 1. För att öka klyftan mellan VALS 1 (# 17) och VALS 2 (# 18) för att tillåta varierande materialtjocklek, skruva ur JUSTERINGSRATTEN (# 24). För att minska klyftan, skruva in den. Se till att justera båda RATTARNA till samma värde. Se figur För att öka klyftan mellan VALS 1 och VALS 3 (# 8), och öka diametern på dina valsar, skruva ut JUSTERINGSRATTEN (# 4). För mindre diameter, skruva in RATTEN, För att skapa koner, justera en sida mer än den andra, se Fig 2 5

6 DRIFT Steg 1: Utför alla justeringar enligt behov (se ovan) beroende på materialtjocklek och om du producerar raka rullar eller koner. Steg 2: Sätt in materialets kant mellan VALS 1 (# 17) och VALS 2 (# 18). Steg 3: Vrid HANDTAGET (# 19) för att bearbeta materialet. Steg 4: Om du bara utför partiella rullar och behöver ta bort materialet, skjut ut VALS 1s FRIGÖ- RINGSSTAV (# 1) och dra VALS 1 framåt. Se Fig 4.

7 Steg 5: För att forma trådar, välj det minsta spåret som du kan använda och sätt kanten på den tråden på spåret av VALS 2. Andra operationer är identiska med plåtformning. Se figur 5. Steg 6: För att forma ringtråd, bearbeta tråden tills änden möter änden på tråden. Ta bort VALS 1 som nämnts ovan, klipp av där ändarna möts. UNDERHÅLL Håll rullarna fria från olja, smuts och fett hela tiden. Smörj valsarna vid behov genom att injicera fett genom hål i smörjkoppen (# 2). Se fig 6. 7

8 8
