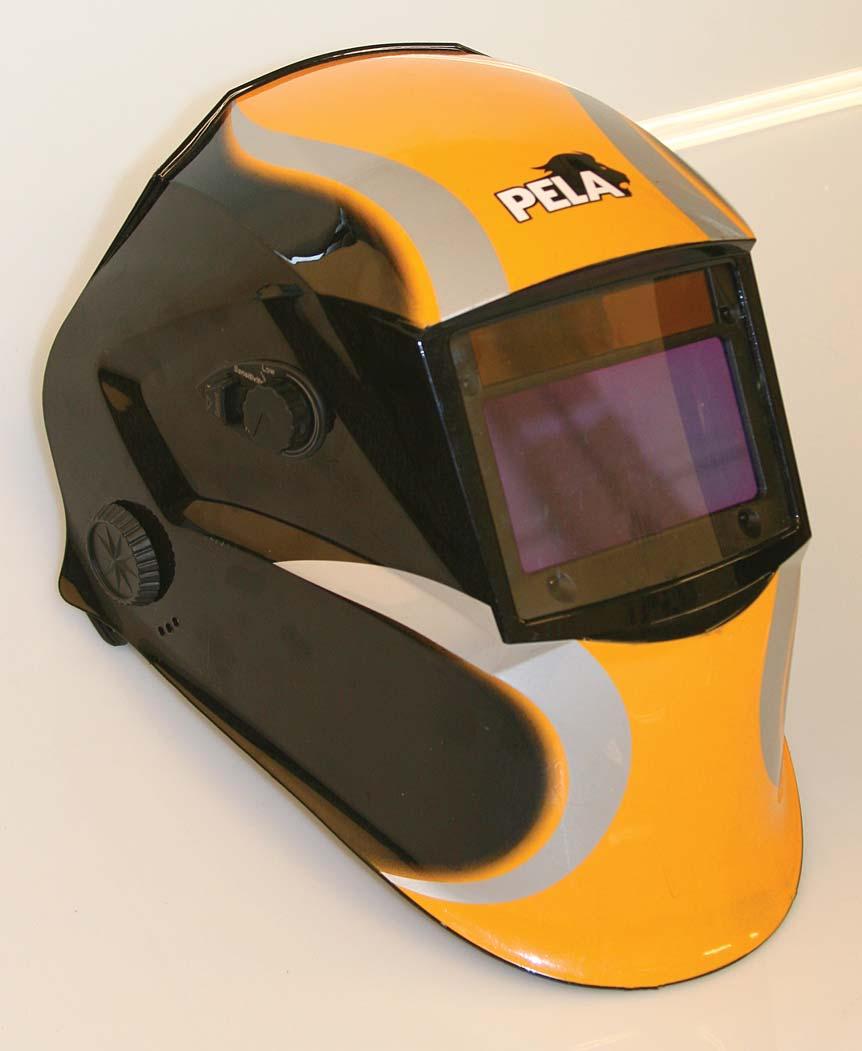

Svetshjälm. Modell SUN7. Artikelnummer

Transkript

1 Svetshjälm Modell SUN7 Artikelnummer

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Viktigt! Läs noga igenom bruksanvisningen och säkerhetsinstruktionerna innan du använder produkten. På så sätt får du ut mesta möjliga av din apparat och felaktig användning undviks. Förvara bruksanvisningen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska anvisningen följa med maskinen. Allmänna säkerhetsföreskrifter Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Var särskilt uppmärksam på skärmens varningssymboler. Använd inte produkten om du är trött eller påverkad av droger, alkohol eller medicin. Använd vid behov, skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon. Bär för ändamålet lämpliga arbetskläder och halksäkra skor. Kontrollera att produkten är i god funktion och att alla delar, är hela och sitter korrekt monterade. Använd ej en defekt produkt. Lämna in den till en auktoriserad serviceverkstad för reparation. Använd endast rekommenderade tillbehör och reservdelar. Modifi era inte hjälmens konstruktion. 2

3 Specifikationer: Synfält x 55 mm UV/IR skydd...upp till DIN 16 dämpning Yttre skyddsglas...(487384) 123 x 99 mm Inre skyddsglas...(487385) 107 x 58 mm Ljushetsgrad...DIN 4 Mörkhetsgrad...DIN 9-13 Känslighet...Justerbar Omkopplingstid: Ljust - mörkt... 1/20000 s Mörkt - ljust 3 steg... (mellan 0,3~0,9 s) Strömtillförsel... Solceller + litiumbatterier Strömbrytare... Helautomatisk Batterier...2 x CR2450 Sensorer... 4 IR detektorer Svets och slipomkopplare... på utsidan Tillåten arbetstemperatur C till +55 C Skärmmaterial...Nylon (DIN EN 175 B CE) Vikt 470 g Produkten uppfyller kraven från 4/9-13 1/2/1/2 379 CE, 175 B CE standard och ANSI / ISEA Z säkerhetsstandard. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Kontakta återförsäljaren eller lokala myndighet för ytterligare information om hantering av avfall som utgörs av eller innehåller elektriska eller elektroniska delar. Denna produkt drivs med två Lithiumbatterier. För att skydda miljön så skall batterierna kastas på ett korrekt och miljögodkänt sätt. Dom får ej kastas tillsammans med hushållssopor. Kontakta din kommun för att ta reda på var närmaste miljöstation fi nns där du kan lämna in batterierna. Före svetsning, rengör filter, främre och inre skyddsglas samt de fyra optiska sensorerna. Om främre eller inre skyddsglas är repiga och suddiga byt ut dem omedelbart. 1. Före svetsning Svetshjälmen levereras klar för användning. Det enda du behöver göra innan du svetsar är att justera läget av huvudbandet och välja rätt dämpningsnivå för din svetsning. Kontrollera att det främre skyddsglaset är rent, och att ingen smuts täcker de fyra IRsensorerna på framsidan av fi lterkassetten. Kontrollera även insidans skyddsglas samt hållarramen, se till att de är säkra. Inspektera alla delar före användning efter tecken på slitage eller skador. Repade spruckna, eller anfrätta delar bör omedelbart bytas före användning för att undvika allvarliga personskador. Kontrollera så att rätt ljusdämpning är inställd inför varje användning. Välj rätt bländningsskydd genom att ställa in lämpligt DIN värde med fi lterratten (Se Shade Guide tabellen). Försäkra dig om att du har rätt inställning för din svetsning. Justerar huvudbandet så att hjälmen sitter så lågt som möjligt på huvudet och nära ditt ansikte. Justera hjälmens vinkel när den är i nedsänkt läge genom att vrida det justerbara fästet. 2. Bländskyddets lägen Bländskyddet ställs in manuellt mellan 9-13 DIN. Kontrollera tabellen för att bestämma rätt nivå för ditt behov. Välj fi lternivå genom att vrida på ratten tills pilen pekar på önskad inställning. 3

4 Sensitivity Low DIN 9-13 Weld Grind 11 High Variabelt bländningsskydd / Variabel ljuskänslighet / Omkopplare svetsning / Slipning 1) Svetsning / Slipning: Vid slipning kan hjälmskalet inte bära svetssprut som är mer än 43 gram och överstiger 120 m/sek. Hjälmen uppfyller standarden DIN EN 175:1997 (nivå B). Hjälmen skyddar enbart ansiktet, vänligen komplettera med andra säkerhetsprodukter för att uppfylla de för verksamheten ställda skyddkraven. 2) Ljuskänslighet: Före svetsning, ställ känsligheten i högsta läge, när detektorena registrerar en ljuskälla släcks skärmen ner (fi ltret mörknar utan svetsning), justera känsligheten mot lågt värde tills fi ltret återgår till ljust tillstånd (under denna process riktas hjälmen mot arbetsstycket så att detektorerna inte påverkas av andra ljuskällor. Under svetsningen skall känsligheten ställas så högt som möjligt, annars kommer det att påverka släckhastigheten på fi ltret. Observera: Operatören måste sluta använda hjälmen omedelbart och kontakta återförsäljaren om fi ltret inte mörknar eller om släckhastigheten är långsam eller om fi ltret blinkar. 3) Bländningsskyddet före svetsning: Justera mörkertalet till rätt grundnivå baserad på svetsprocessen och svetsströmmen, tag hjälp av tabellen (Shade Guide Table). Om fi ltret är för mörkt eller för ljust, kan du justera inställningsratten något tills rätt läge för ögonen erhålls, man skall kunna se svetspunkten, som inte får vara bländande samtidigt som man kan se smältan. Observera att man riskerar att skada ögonen om du använder svetshjälm med felaktiga inställningar (för mörkt eller för ljust) under en längre tid. Observera: Om filtret inte mörknar eller inte mörkrar tillräckligt eller om hastigheten är för långsam eller filtret blixtrar, för en sådan onormal funktion måste du hitta orsaken till omedelbart. Om du inte själv kan lösa problemet, måste du omedelbart sluta använda hjälmen och kontakta återförsäljaren för rådgivning. 4

5 5. Fördröjning / Test 1) Fördröjningsknapp - Det fi nns tre lägen (Long, middle, short), här kan man justera tiden från mörkt tillstånd till ljust, för att undvika skador på ögonen från den kvarvarande svetsbågen och från smältbadet på grund av för snabb kopplingstid att tända fi ltret när svetsningen är slut (Break ARC). Fördröjningen är 0,3s-0.5s (på kort position), 0.4s-0.6s (vid mitten position), 0.6s-0.9s (vid lång position). Den kan variera beroende på olika svetstyper och ge olika fördröjningstider samma position. Om fi ltret blinkar under svetsning med låg ström, justera fördröjningstiden till en längre position, så kan detta bidra till att lösa problemet. 2) Test-knapp - Testa om litiumbatteriet är OK och om fi ltret fungerar normalt. Om batteriindikatorn lyser (rött) och fi ltret blir mörkare när du trycker ned testknappen, betyder det att filtret är under normala förhållanden. Om batteriindikatorn inte lyser eller om ljuset är mycket svagt, byt litiumbatterierna, 2 st av typ CR2450. Om batteriindikatorn lyser, men fi ltret inte mörknar, betyder det att det fi nns problemet med fi lterkassetten, använd inte denna fi lterkasset förrän den har kontrollerats. (1) Hölje (2) Bländskydd (3) Ljuskänslighet (4) Svetsning / Slipning omkopplare (5) Filterkassett ram (6) Mutter x2 (7) Bländskydd vred / Känslighet vred (8) Skyddsglas främre (9) Bländskydd-box (10) Ljuskänslighet-box (11) Litiumbatteri (12) Filterkassett (13) Insidans skyddsglas (14) Förstoringsglas (Tillbehör) 5

6 (1) Hölje (svetshjälm) (15) Justermutter x 2 (16) Bricka x 2 (17) Vinkeljustering vänster (18) Vinkeljustering höger (19) Fäste huvudband vänster (20) Fäste huvudband höger (21) Skruv för huvudband x 2 (22) Svettband (tyg) (23) Främre band (24) Vänster band (25) Höger band (26) Bakre elastisk kudde (27) Reglermekanik till huvudband 6

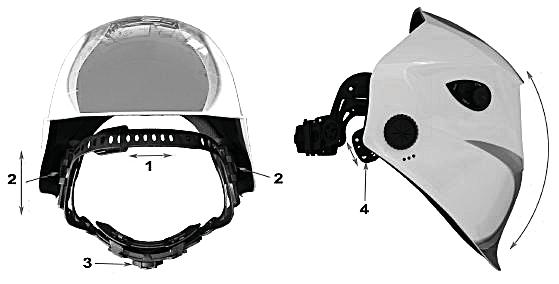

7 Justera huvudremmen 1) Flytta hjässbandet i pilens riktning för att för att justera djupet av huvudbandet. Prova dig fram till en lämplig position. 2) Justera avståndet mellan svetsarens ögon och fi lterkassetten (vänster-höger sida justeras symmetriskt). 3) Med ratten bak på pannbandet justeras storleken på huvudbandet (släpp efter eller dra åt). 4) Lutningsvinkeln kan justeras mellan svetshjälmen och svetsarens ansikte, prova dig fram till en lämplig position. Denna modell är designad och utrustad med en balanserad upphängningsmekanism (upp & ner). När man vänder upp hjälmen över svetsarens huvudet hålls hjälmen kvar i detta läge med hjälp av gravitationen. Hjälmens tyngdpunkt förskjuts därmed bakåt vilket gör att den känns bekvämare att använda än tidigare under arbetet. Justera hur lätt det skall vara att fälla upp och ner hjälmen med hjälp av de två rattarna (15). Anteckningar 7
