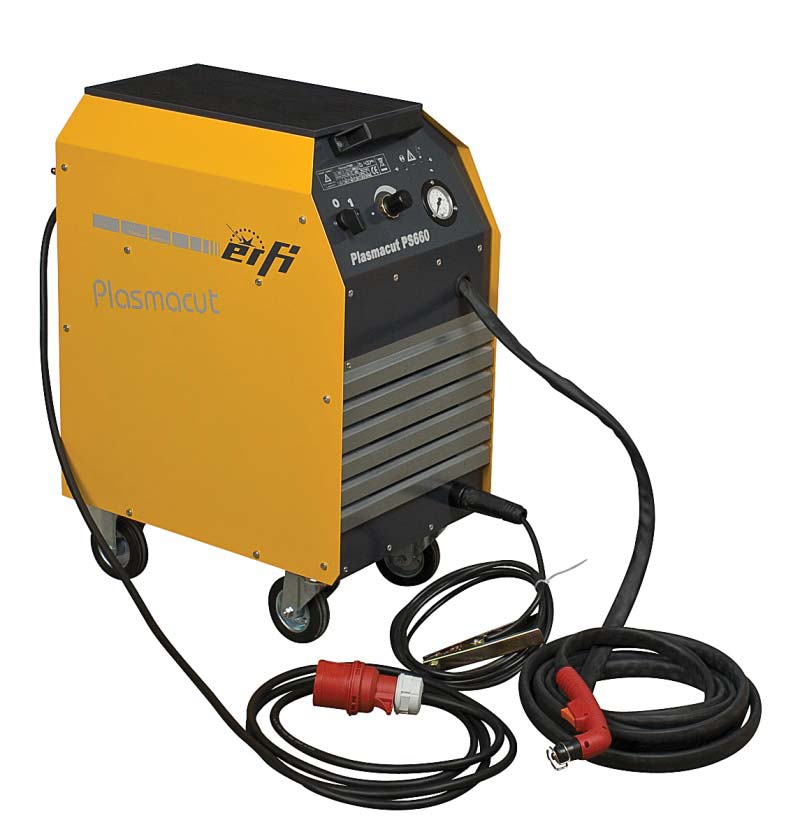

1 Plasmaskärare PS660 / PS990 Artikelnummer

2 Inledning Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan Borås Telefon: Mejl: verkstad@verktygsboden.se Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Produktbeskrivning Plasmaskärmaskinen PS660 har designats för att vara lätt att använda och ha varierande applikationer. En hög startfrekvens tillsammans med pilotbågens faciliteter ger operatören den höga grad av fl exibilitet som behövs i en plasmaskärningsprocess. Tack vare specifi k elektronik i startkretsarna är det möjligt att börja skära på målat och rostigt material. Vanlig tryckluft kan användas för att skära mjukt, rostfritt och galvaniserat stål, aluminium, koppar och mässing, även genom målade eller isolerade ytor möjliggörs av pilotbågens förmåga. Plasmaskäraren har en kopparlindad transformator med fullt överbelastningsskydd för att upprätthålla en adekvat skärcykel. Avancerad elektronik undviker kortslutning och överbelastning i pilotbågen. En ny nätskärfunktion tillåter att man skär i material med ett mellanrum i kaplinjen. Installation Läs igenom användarmanualen noggrant före användning. Försäkra dig om att alla användare läser och förstår denna manual. Tveka inte att ta kontakt om du har frågor om produkten. Telefon eller verkstad@verktygsboden.se. Viktigt - Läs noggrant Lokal Använd plasmaskäraren i en torr lokal fri från damm och fett. Elektrisk anslutning Plasmaskäraren behöver en 3 fas 400V anslutning men använder inte nolla. Maskinen levereras med en 4-ledad kabel med en CEE 3~ stickpropp (32A). Om du behöver byta uttag, försäkra dig om att du ansluter gul/gröna kabeln till jord. Om du är osäker kontakta en behörig elektriker. Maskinen skall anslutas till ett uttag som är säkrad med minst, trög 25A. (32A T, PS990) Tryckluftsanslutning Anslut tryckluften till vattenavskiljaren placerad på baksidan av maskinen. Maximalt inmatningstryck är 10 bar. Minimalt inmatningstryck är 6 bar fritt avgiven luftmängd på 150 l/min. Det är mycket viktigt att luften är fri från damm och fukt. Vi rekommenderar att du kompletterar med ett mikrofi lter (fi nns som tillbehör). Filtret kan skruvas fast på baksidan och anslutas till tryckluftsingången. 1

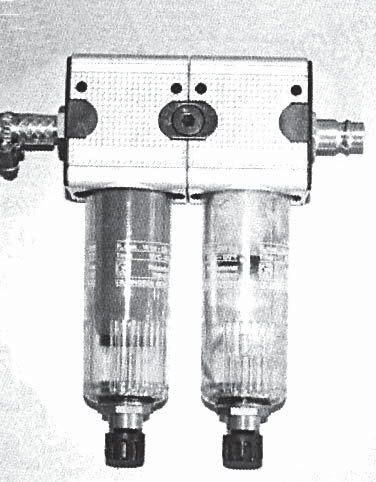

3 Viktigt: Otillräcklig fi ltrering av tryckluften resulterar i en snabbare förbrukning av slitdelar samt en ostabil plasmaljusbåge. Returledning Anslut jordklämman till materialet som skall behandlas, försäkra dig om att en god elektrisk kontakt upprättas. Säkerhet Avlägsna allt lättantändligt material ifrån platsen där skärningen skall genomföras samt se till att platsen är tillfredsställande ventilerat. Läs och följ föreskrifter för förebyggande av olyckor i fråga om plasmaskärning. Använd för ändamålet lämpliga kläder och skor samt svetsskärm. Efter att ha försäkrat sig om att ingen fara för andra personer inom området föreligger så är nu maskinen klar för att användas. Användning Principen för plasmaskärning Detta skärsystem använder sig av en mycket hög temperatur på ungefär C, hettan produceras genom en kombination från en elektrisk ljusbåge mellan en elektrod och arbetsstycket, och en luftstråle genom ett smalt hål i ett munstycke. Den höga intensiteten från bågen, tillsammans med tryckluftsfl ödet, skapar en plasmastråle som smälter och avlägsnar metallen. Luftfl ödet har 2 funktioner: Att tillsammans med den elektriska bågen forma plasma strålen. Att hjälpa till att kyla smältan när materialet förts bort. Felindikator Strömindikator Strömbrytare Överbelastningsindikator Tryckjustering Tryckmätare 2 Kontroller Samtliga kontroller och indikatorer sitter på framsidan och ger användaren information om maskinens status. VARNING. Strömbrytaren på framsidan bryter inte inkommande matningsspänning. För att göra maskinen säker dra ur stickproppen. Strömindikatorn lyser när strömbrytaren står i läge 1. (60A, 90A i läge 2 (PS990). Felindikatorn lyser när något fel förekommer och maskinen är inaktiverad. En felorsak kan vara att lufttrycket är för lågt, justera till ett värde mellan 4,5 till 6,5 bar (fritt strömmande luft). Andra problem se Felsökning. Överbelastningsindikatorn lyser när transformatorn är överhettad. Låt den kylas ner. Andra problem se Felsökning. Ställ in lufttrycket, som normalt bör ligga mellan 4,5-5,5 bar på tryckmätaren. Drag ut knappen innan du justerar och tryck in den efteråt. Ställ endast in trycket när luften fl ödar, tryck på handtagets avtryckare 1 gång. Om felindikatorn tänds är trycket inställt för lågt. Service på slitdetaljer VARNING. Bryt strömmen genom att dra ur stickkontakten innan du servar maskinen. En säkerhetsbrytare blockerar avtryckaren elektroniskt när gasmunstycket skruvas loss. Börja med att skruva bort gasmunstycket (5). Nu tas skärmunstycket (4) bort (kopparmunstycke), därefter ser man isolatorn (3) och elektroden (2). Innerst sitter en diffuser (1) (luft rör). När elektroden skruvas av för utbyte eller rengöring, försäkra dig om att elektroden är tätt mot brännaren när den skruvas åter, använd dock inte överdriven kraft. Montera ihop i omvänd ordning, avsluta med att klämma på avståndsfjädern (6)

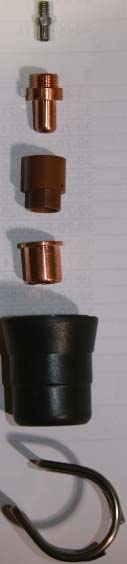

4 Plasmamunstycken fi nns tillgängliga i olika storlekar. Rekommendation: PS 660 PS 990 låg modell PS 990 hög modell 1,4 mm munstycke 1,3 mm munstycke 1,6 mm munstycke Större diametrar minskar skärkapaciteten och får bågen att slå mera. Minskad diameter kan vara farligt för brännaren. Starta pilotbågen Försäkra dig om att brännaren är korrekt monterad och komplett. Kontrollera även att skyddshöljet på slangpaketet och brännaren är intakt. Innan du börjar, skydda dina ögon och varna personer i närheten att dom bör skydda ögonen. Starta pilotbågen, håll brännare bort från kroppen (se säkerhetsanvisningarna) och börja vid en kant på ett stycke metall, ungefär 2-4 mm tjockt är idealiskt att börja med första gången. Tryck på avtryckaren och tryckluften fl ödar, efter en kort starttid tänds pilotbågen. Håll avtryckaren intryckt när du skär. Pilotbågen är tänd i ca 1,5 sekunder, därefter släcks den om man inte sätter den emot ett arbetsstycke. Detta förhindrar att brännarens huvud inte blir överhettat. Om pilotbågen släcks efter en kort stund kontrollera jordklämmans anslutning. När du släpper avtryckaren så fortsätter luftfl ö- det i ca 20 sekunder för att kyla ner brännaren. Plasmaskärning Brännaren skall hållas på ett avstånd av 2-3 mm från arbetsstycket - detta blir automatisk om man använder en avståndsfjäder. Vid normal skärning så startar man vid kanten på arbetsstycket. Flytta dig sakta utefter skärmarkeringen. Hastigheten avgörs utav hur tjockt arbetsstycket är. Skärningen blir optimal om bågen hålls vinklad mot skärriktningen. Ju tjockare material desto längre skärtid. Håll brännaren vinkelrätt mot ytan av arbetsstycket. VIKTIGT. Undvik att starta pilotbågen utan att skära med den efteråt. Det fi nns risk för överhettning i brännaren eller elkretsarna. Maskin en har ett säkerhetssysten som inaktiverar den för en kort stund om pilotlågas startas för ofta utan att man skär. Håltagning Möjligt för dimensioner upp till 50% av skärkapaciteten - för tjockare material förborra innan. Håll brännaren vinklad mot arbetsstycket för att det smälta materialet skall kunna forslas bort åt sidan. Så snart som bågen passerat igenom materialet, håll brännaren i 90 vinkel mot arbetsstycket. För att starta, tryck 2 ggr på brännarens avtryckare. När materialet är penetrerat, fortsätt skärningen som tidigare beskrivits. Avsluta skärningen Bågen släcks så fort du släpper avtryckaren men luftfl ödet fortsätter i ca 20 sekunder för att kyla ner brännaren. VIKTIGT: stäng inte av maskinen under denna tid. Skärning i nät Om avtryckaren hålls inne när man kommer till slutet av skärningen i arbetsstycket fortsätter pilotbågen maximalt 1,5 sekunder (nätskärning). Detta möjliggör att man kan skär i material där det förekommer hål (tex nät), undvik att använda denna funktion under alltför långa perioder. Tiden för pilotbågen är begränsad (ca 1,5 sek). Om inget material börjar att avverkas inom denna tid stängs bågen av och man får starta manuellt igen. 3

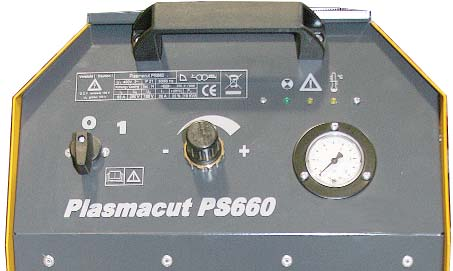

5 Fel- och varnings-indikatorer Följande varningssignaler visas: Felindikatorn blinkar långsamt - Lufttrycket är för lågt - möjliga anledningar: Felindikatorn blinkar långsamt - Ingen pilotbåge - möjliga anledningar: Överbelastningsindikatorn blinkar långsamt - Överbelastning - möjliga anledningar: Överbelastningsindikatorn blinkar snabbt - Pilotelektroniken är överbelastad - möjliga anledningar: Både överbelastningsindikatorn och felindikatorn blinkar - Kortslutning i brännaren - möjliga anledningar: Ingen reaktion när man trycker på brännarhandtagets avtryckare - Säkerhetsbrytaren är inte aktiverad - möjliga anledningar: Ostabil pilotbåge Lågt ingående lufttryck eller för lågt inställt värde med tryckregulatorn - öka lufttrycket. För lång tid löper innan arbetsstyckets kant nås. Pilotbågen slås av efter 1,5 sek. Släpp och tryck in avtryckaren igen, förfl ytta brännaren snabbare intill arbetsstyckets kant. Om ingen pilotbåge fi nns, fungerade HF tändningen inte tillfredställande. Försök igen, släpp och tryck in avtryckaren. Är det samma resultat, stäng av maskinen och skruva av delarna på brännaren för att kontrollera förslitningen. Rengör och torka delarna. Transformatorn överhettad. Vänta tills blinkningarna slutar. Maskinen är nu redo för att börja skära igen. Pilotbågen har tänts för många gånger utan påföljande skärning. I denna situation kan komponenterna i pilotkretsarna och i brännarhandtaget ha blivit överhettade. Automatiken stänger tillfälligt av, samtidigt som tryckluften kyler ner. Efter någon minut är maskinen redo för att börja skära igen. Det är kortslutning mellan elektroden och plasmamunstycket inuti brännarhandtaget. Detta kan uppstå om elektroden inte fi xeras ordentligt eller om det fi nns metallpartiklar på insidan av brännarhuvudet. Stäng av maskinen, plocka isär slitdelarna och kontrollera deras kondition. Rengör eller byt ut och prova igen, om felet kvarstår behöver brännarhandtaget servas. Gasmunstycket är inte ordentligt monterat. Säkerhetsbrytaren blockerar avtryckaren elektroniskt. Skruva åt gasmunstycket på brännarens huvud och försök igen. Lufttrycket för högt, minska trycket. Fel håldiameter på munstycket, välj rekommenderad storlek. Informationen är generell och avser att ge vägledning, kontakta återförsäljaren för mer detaljerad information om utrustningen. VIKTIGT: användning av avståndsfjäder rekommenderas. Det medför också att man kan starta bågen som kräver ett elektriskt ledande material. Men som i de fl esta fall med förbrukningsartiklar så ökar dom risken för smutsproblem på munstycket. 4

6 Säkerhetsföreskrifter All svetsning och skärningsutrustning är designat i enlighet med relevanta säkerhetsföreskrifter ställda av ISO R 700. Vi rekommenderar att innan man använder svets eller skärutrustning säkerställer att operatören är väl förtrogen med gällande säkerhetsförordning för arbetsuppgiften. Risker från elektricitet Innan du avlägsnar skyddsplåtar eller hölje för underhåll gör alltid maskinen strömlös genom att dra ur stickkontakten. Elchocker kan döda. Ställ strömbrytaren i läge 0 när du justerar brännaren (säkrast är att dra ur stickkontakten). Håll alltid svetsens sladdar och nätsladden i mycket god kondition. Om en skada på ledningarna uppstår byt genast ut den till en originalreservdel. Brännarens ledning kan vara uppladdad med högspänning. Kontrollera dem regelbundet för att upptäcka förslitning och skador. Arbeta aldrig med höljet avmonterat. Risker från ultraviolett strålning Använd svetsskärm och klä dig ändamålsenligt när du skär eller förbereder att skära. UV-strålningen är farligast för ögonen. Den orsakar s.k. svetsblänk (en temporär skada på hornhinnan). UV-strålning kan skada oskyddad hud, skadan liknar stickande solbränna. Försäkra dig om att personer som arbetar intill inte utsätts för fara när du skär. Använd svetshandskar. Risker från gaser och ångor Ventilera svetsområdet för att minska höga koncentrationer av gaser och ångor. Skydda mun och näsborrar från inandning av damm. Särskilda försiktighetsåtgärder vid plasmaskärning Ett aktiverat brännarhuvud får aldrig tillåtas komma nära handen eller kroppen. Skyddshöljet får inte avlägsnas när plasmaskäraren är tillkopplad. Skyddshöljet får aldrig åsidosättas genom att förkorta anslutningarna. Om den omgivande bullernivån överstiger 81 db(a) använd hörselskydd. Underhåll & Skötsel Kontrollera dagligen och innan användning, brännaren och ledningar, efter skador och försämring. Kontrollera elektrodens slitage, ersätt den om den har en krater vars djup är 1,5-2 mm. Undersök dagligen munstycket. Ersätt munstycket om skärhålet blivit ovalt förstorat. Inspektera regelbundet alla ledningar så att de är oskadade och säkra. Rengör periodiskt plasmaskärarens innanmäte från damm. Kontrollera periodiskt och töm vattenavskiljaren vid tryckluftsingången. Plasmaskäraren är designad och konstruerad för att ge en problemfri användning. Driftsavbrott som uppstår härrör i de fl esta fall från felaktig användning och överbelastning. Reparation och service skall utföras av en kompetent elektriker. Vid frågor kontakta återförsäljaren av utrustningen. 5

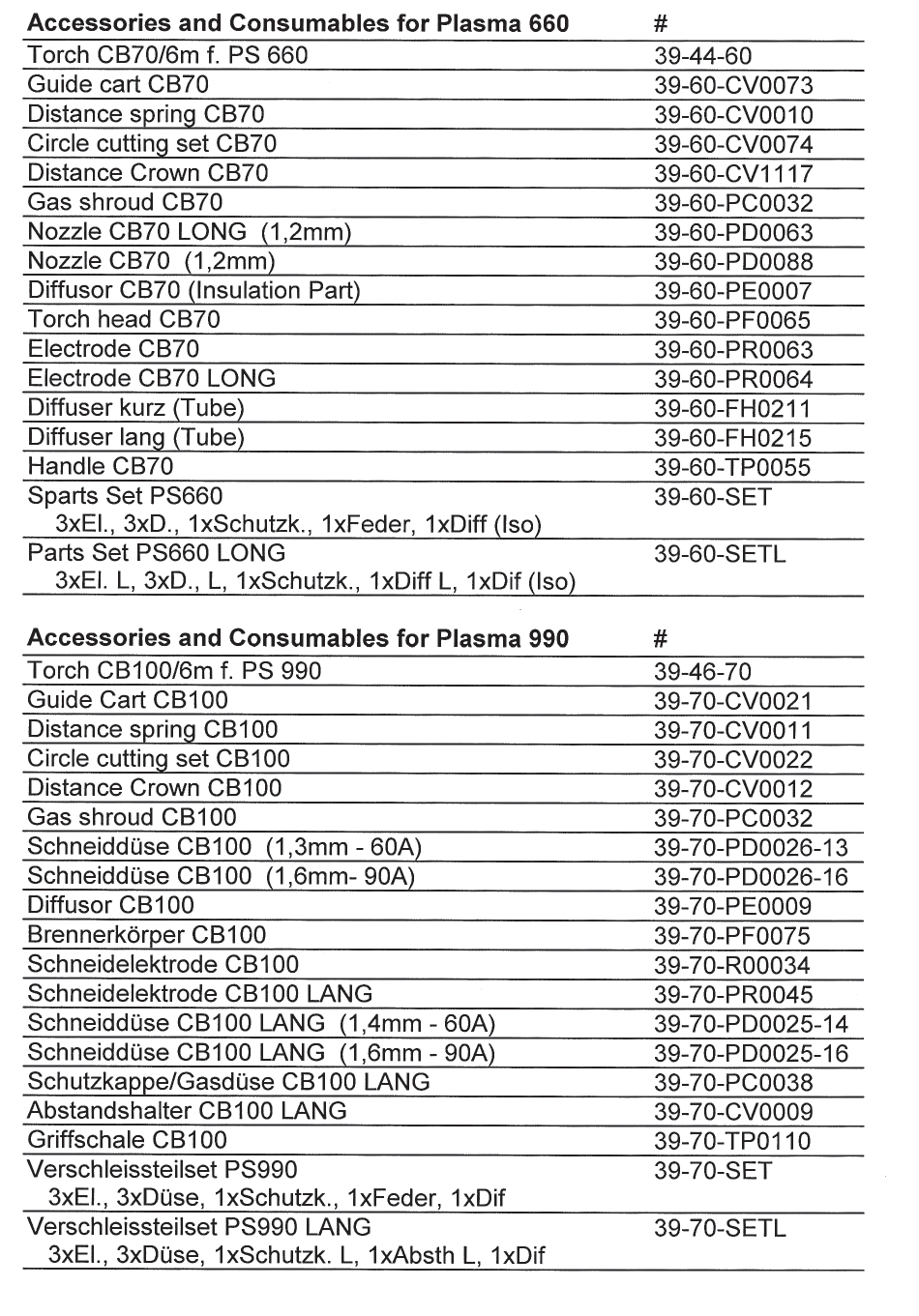

7 Reservdelar 6 Tillbehör 6

8 Verktygsboden Erfi lux AB, Källbäcksrydsgatan 1, Borås Verktygsboden Borås Sweden
