1 NORDcanopy AIRMAID inside osooni puhastussüsteem

Kubu eesmärgiks on eemaldada köögi õhust üleliigne mustus ja kuumus ning eemaldada väljatõmbeõhust rasv.

2 NORDcanopy AirMaid inside - osoonimooduliga ventilatsioonikubud Integreeritud osonaatoriga ventilatsioonikubud. NORDcanopy tooterühma uusim mudel on integreeritud osonaatoriga varustatud kubu suurköökidesse, mille tõhus rasvaeemaldus ja -puhastussüsteem tagab puhtama ja hügieenilisema töökeskonna. Kubu eesmärgiks on eemaldada köögi õhust üleliigne mustus ja kuumus ning eemaldada väljatõmbeõhust rasv. Tänu osoonipuhastussüsteemile väheneb lõhna ja rasvaosakeste kogus märkimisväärselt, mille tulemusel on tulekahjurisk väiksem. Kubu eelised: Kõrge efektiivsusega FK-tsentrifugaalfiltrid (eemaldab kuni % üle µm rasvaosakestest) Aktiivne õhu puhastamine osooniga Kuni % vähem lõhnu Oluliselt väiksem tulekahjurisk Reguleeritav sissepuhe töötsooni Reguleeritav sissepuhke-väljatõmbe õhuhulk Turbo Grip õhuhaardesüsteem Vajab puhastamist ja kontrolli vaid üks kord aastas Madalad energiakulud Pole liikuvaid osasid Kolm erinevat turvamehhanismi ihtne paigaldus Osonaatori detailid ei puutu kokku saastatud õhuga FK rasvafiltritel leegikindluse klass A vastavalt standardile DIN 1- Automaatne 2-aastane garantii Tööpõhimõte Köögikubu ülesandeks on toiduvalmistamisseadmete kohal tekkiva soojuse, rasva ja muu mustuse osakeste eemaldamine ruumist. Kuum ja saastunud õhk imetakse mehaaniliselt läbi rasvafiltrite väljatõmbekambrisse. Rasvafiltrite abil eraldatakse väljatõmbeõhust enamus suurtematest rasvaosakestest. Eraldatud osakesed valguvad rasvakogumiskanalisse ja sealt rasvakogumisanumasse. Väljatõmbekambrisse imetud osoon seguneb saastunud õhuga puhastades seda veel ka väljatõmbekanalis. Turbo Grip õhuhaardesüsteemi olemasolul tõhustab düüsidest tulev õhk saastunud õhu suunamist rasvafiltritesse, kus rasv ja muud mustuse osakesed eraldatakse väljatõmbeõhust. Sissepuhkeõhk (KS, KTS) antakse ruumi läbi seadme esipaneeli ja töötsooni sissepuhkeavade. Töötsooni suunatud sissepuhkeõhu avasid on võimalik eraldi reguleerida vastavalt köögiseadmetest eralduvale kuumusele ja sissepuhkeõhu kiirusele. 2

3 Materjal ja mõõdud Köögikubu kest on valmistatud roostevabast terasest (AISI, pinnaga 2K). Kanaliliitmikud on varustatud tihendiga. Sissepuhkekambris on soojusisolatsioon, millega takistatakse veeauru kondenseerumist kubu sisepinnale. Komplekti kuuluvad riputusnurgad. Valgustid Valgustina kasutatakse plastkorpuses IP klassi päevavalguslampe. Valgustid valitakse vastavalt köögikubu mõõtudele: Kubu pikkus, mm T lambi võimsus, W Valgusti mõõdud <100 2x1 W 0x10x 100 2x2 W 1x10x Soovituslikud andmed Väljatõmbe Kubu pikkus, mm õhuhulk l/s, ( P s 2-2 Pa) iidete paigutus Sissepuhke õhuhulk l/s, esipaneeli 1 meetri kohta SPx1 SPx2 SPx3 =00 =0 =00 =0 =00 =0 p tot =- Pa 21-3 l/s p tot =- Pa 2- l/s KS kubu: p tot =-0 Pa -12 l/s 1 - esipaneel 2 - sissepuhke liitmik 3 - väljatõmbe liitmik - reguleeritavad sissepuhkeõhu avad - Turbo Grip -õhuhaare - FK -rasvafilter - õhuhulga mõõteotsikud - rasvakogumisanum - sissepuhke reguleerplaat - riputusnurgad - sissepuhke puhastusluuk 12 - valgusti 13 - KRI-reguleerseade 1 - osonaator p tot =-2 Pa -1 l/s p tot =-0 Pa 12-2 l/s p tpt =-2 Pa 1-2 l/s Mõõdud Väljatõmme Sissepuhe 1x31 2x31 2x 3x M J K K J K 0 3 /2 0 0 / / / /2 0 0 / / /2 00 Ühe mooduli maksimum mõõdud Pikkus 00,10,..., 00 (samm 0) aius 00,10,..., 0 (samm 0) Kõrgus 00, 0 D1 10, 0, D2, 31 Kõik NORDcanopy köögikubud valmistatakse tellimustööna. Kubu mooduleid võib olla mitu ja neid võib kohandada vastavalt vajadusele. Pildimaterjal on illustratiivne Jätame õiguse teha muutusi etteteatamata 3

4 Osoonimooduliga sissepuhke-väljatõmbekubude näidised Osonaatori ja kubu vaheline torustik valmistatakse happekindlast terasest (AISI 31). Ilma sissepuhkekambrita kubude korral ühendatakse osonaator sissepuhketorustikuga. KS-OZ-1 KTS-OZ-2 D1 D2 D SP SPx1 KVM-2-2- SPx1 FK 00x00 M 0 2 KRI 0 J 1x OZ- (0W) KRI 0 K 10 OZ-R (0W) J 00x00 2 Osoonimooduliga väljatõmbekubu KV-OZ x00 2 FK D D KTV-OZ VP =10 D 10 KVM x00 OZ- KRI 0 OZ 00-R KRI 0 Ühendatakse sissepuhke torustikuga Ühendatakse sissepuhke torustikuga 2 OZ-R 00x00

5 Tehnilised andmed Sissepuhe KS =00, 1m Sissepuhe KS =0, 1m 0 SPx1 SPx2 SPx3 0 SPx1 SPx2 SPx3 0 0 Rõhukadu ptot (Pa) Õhuhulk q v (l/s) Markeerimise näidis 0 Rõhukadu ptot (Pa) Õhuhulk q v (l/s) 0 pa, d(a) KS-OZ Tähis Tüüp Pikkus aius Kõrgus Osonaator äirepaneel Esipaneel Detailne kirjeldus: 1 OZ-R AP=1 SPx1 Tähis: KS-OZ = osoonimooduliga sissepuhke-väljatõmbekubu KV-OZ = osoonimooduliga väljatõmbekubu KTS-OZ = osoonimooduliga tühi sissepuhke-väljatõmbekubu (lisana KVM filtrimoodul) KTV-OZ = osoonimooduliga tühi väljatõmbekubu (lisana KVM filtrimoodul) Kubu tüüp: 1 = seinapaigutus 1-2 = seinapaigutusega KTS, KTV + KVM-2 filtrimoodul 2 = ruumikeskne paigutus (KS, KV - 2 moodulit; KTS, KTV - 1 moodul) Otsonaator: OZ-R = integreeritud osonaator, õhuvõtt paremalt OZ- = integreeritud osonaator, õhuvõtt vasakult äirepaneel: AP = häirepaneelide x kogus Esipaneel: SPx1 = perforatsiooni tihedus 1x SPx2 = perforatsiooni tihedus 2x SPx3 = perforatsiooni tihedus 3x Sissepuhe: D1 = sissepuhkeliidete kogus ( x 1, 2 või 3 ) Väljatõmme: D2 = väljatõmbeliidete kogus (31x 1, 2 või 3 ) Rasvafiltrid: FK = rasvafiltrid x kogus Peiteplaat: Filtri asemele asetatav filtrisuurune peiteplaat. Plaadiga asendatakse osa filtri pindalast, et saavutada küllaldast rõhukadu. (A x x kogus) Valgustid: VP = pinnapealne valgusti VI = integreeritud valgusti Näidis: KS-OZ-1 0x00x00, OZ-R, AP, SPx1, D1=x2, D2=31x2, FK=3, VP=10 Pildimaterjal on illustratiivne Jätame õiguse teha muutusi etteteatamata

Katteplaadid: kasutatakse sellisel juhul, kui köögikubu ja lae vahele jääb vaba ruumi ning tahetakse varjata lae ja kubu vahele jäävaid kanaleid ja muid konstruktsioone.

Tehnilised andmed Osonaator Tootlikkus (mg/h) Võimsus Rõhulang l/s juures Pinge Kaal OZ 00 000 0 W 0 Pa 2/0 z,2 kg Materjal: roostevaba teras AISI Töötemperatuur: 2 kuni

Termolüliti hoiab ära osoonigeneraatori ülekuumenemise. Pealüliti on 2 A termokaitsmega.

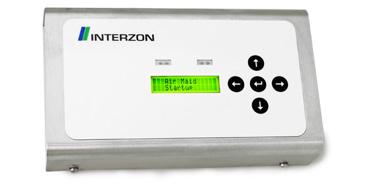

äirepaneeli abil saab kontrollida kubu tööd ning mille kaudu antakse teada võimalikust rikkest. äirekoodi abil on võimalik saada teada rikke põhjus.

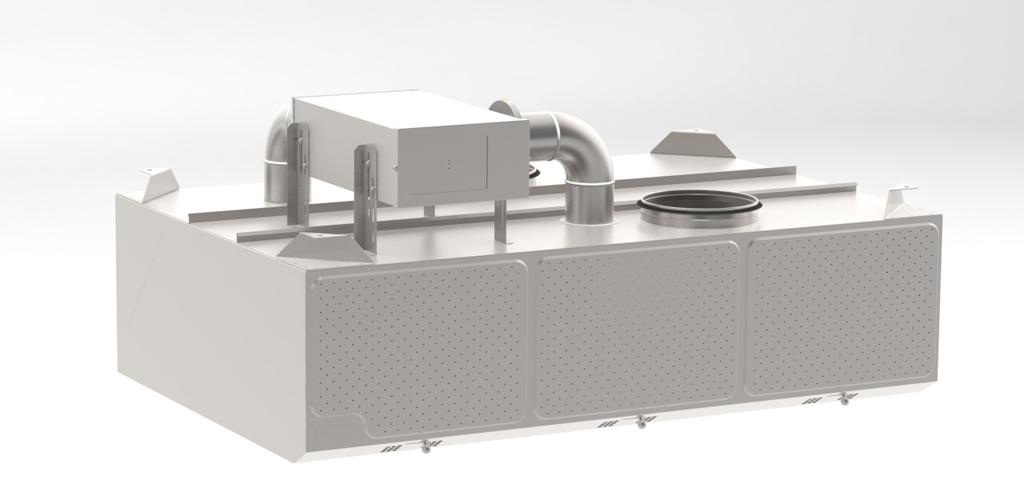

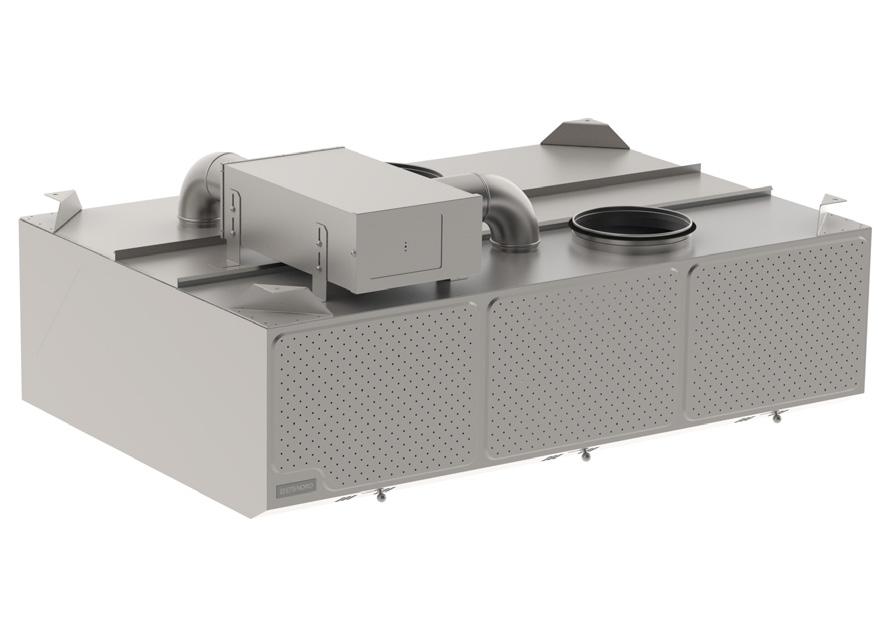

Kubu eest vaadates on osoonimoodulist näha vaid hooldusluuk, mis asetseb kubu servaga tasa.

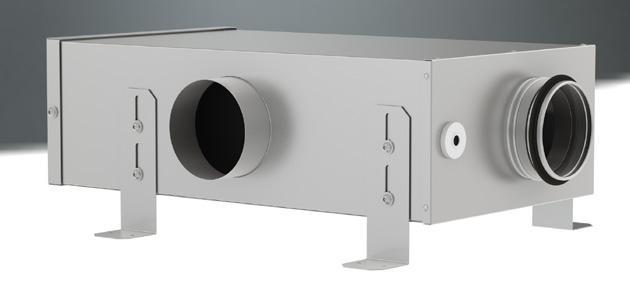

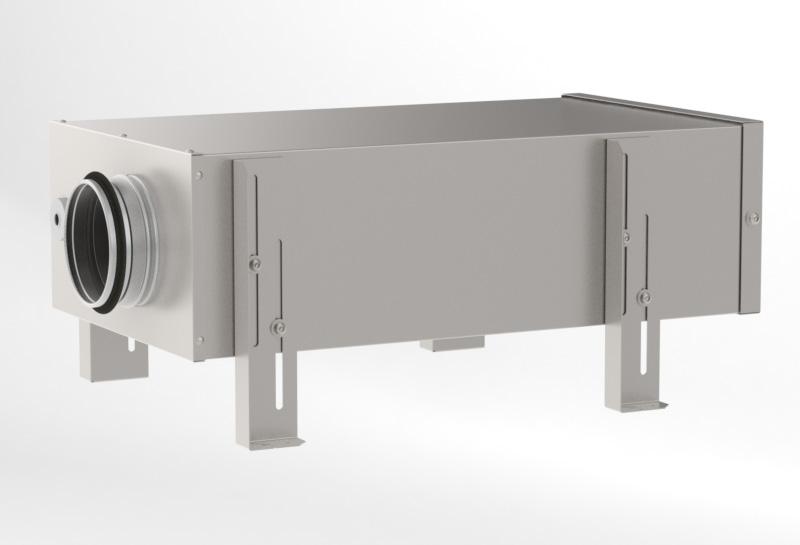

6 Katteplaadid: kasutatakse sellisel juhul, kui köögikubu ja lae vahele jääb vaba ruumi ning tahetakse varjata lae ja kubu vahele jäävaid kanaleid ja muid konstruktsioone. OZ 00 osoonigeneraator Integreeritud osoonigeneraator kuulub eraldiseisva osana köögikubu komplekti. Osonaatorit saab ühendada kõikide NORDcanopy kubudega. Tehnilised andmed Osonaator Tootlikkus (mg/h) Võimsus Rõhulang l/s juures Pinge Kaal OZ W 0 Pa 2/0 z,2 kg Materjal: roostevaba teras AISI Töötemperatuur: 2 kuni +0 C Osoonigeneraator on varustatud rõhu- ja termolülitiga. Rõhulüliti tagab selle, et osoonigeneraator käivitub ainult siis, kui vajalik negatiivne rõhk on määratud. Termolüliti hoiab ära osoonigeneraatori ülekuumenemise. Pealüliti on 2 A termokaitsmega. äirepaneel NORDcanopy AirMaid inside köögikubud tarnitakse alati häirepaneeliga varustatult. äirepaneeli abil saab kontrollida kubu tööd ning mille kaudu antakse teada võimalikust rikkest. äirekoodi abil on võimalik saada teada rikke põhjus. Võimalik ühendada hoone automaatikaga. AirMaid osonaator köögikubu integreeritud osana Alloleval joonisel on kujutatud osoonimoodult köögikubu peal. Kubu eest vaadates on osoonimoodulist näha vaid hooldusluuk, mis asetseb kubu servaga tasa. Osonaatori ja väljatõmbekambri vaheline torustik valmistatakse happekindlast terasest (AISI 31) Kubu 2. Sissepuhketoru Ø0 mm 3. OZ 00 osoonigeneraator. Väljavisketoru Ø0 mm (AISI 31). Põlv Ø0 mm 0 (AISI 31). Paigaldusnurgik. KRI-reguleerseade Osonaatori hooldus Osonaatoris ei ole ühtegi liikuvat osa, seega vajab see vaid kord aastas kontrolli ja vajadusel ka puhastust. Et tagada seadme tõrgeteta töö, peaks sissepuhutav õhk olema võimalikult jahe ja puhas.

EÜ Vastavusdeklaratsioon Käesolev toode on projekteeritud, ehitatud ja tarnitud vastavalt järgmiste EÜ direktiivide ohutusnõuetele: EMC direktiiv 1//EÜ Madalpingedirektiiv 0//EÜ See sümbol näitab, et

7 EÜ Vastavusdeklaratsioon Käesolev toode on projekteeritud, ehitatud ja tarnitud vastavalt järgmiste EÜ direktiivide ohutusnõuetele: EMC direktiiv 1//EÜ Madalpingedirektiiv 0//EÜ See sümbol näitab, et kui lõppkasutaja soovib seadme kasutamisest loobuda, tuleb see ümbertöötlemiseks viia jäätmejaama. VÄEM RASVA agundab kõik orgaanilised rasvad veeks, CO 2 -ks ning tahkeks polümeerseks tolmuks SOOJUSTAGASTUS Võimaldab puhastatud köögi õhu tõhusamat soojustagastust VÄIKSEM TUEKAJURISK Puhastab kubu väljatõmbekambri ja -torustiku VÄEM ÕNU Vähendab efektiivselt lõhnu MADAAD OODUSKUUD Vajab puhastamist ja kontrolli vaid üks kord aastas ANTIAKTERIAANE Osoon kõrvaldab tõhusalt bakterid, desinfitseerides kõik pinnad TURVAINE Ei eralda ruumi mürgiseid gaase OUTU NÄGEMISEE Kaitstud UV kiirguse eest Pildimaterjal on illustratiivne Jätame õiguse teha muutusi etteteatamata
