+33,97% Framtidens bränslen. Vad är det som händer? - En framtidsspaning. Anders Kihl, Ragn-Sells AB. Kraftverkens framtida bränslen 22/3 2012

Transkript

1 Framtidens bränslen - En framtidsspaning Anders Kihl, Ragn-Sells AB Kraftverkens framtida bränslen 22/ Vad är det som händer? +33,97% 2

2 Prisutveckling BF95 & Biogas År BF95 (kr/l) Biogas (kr/m3) Diff (kr) kr per kwh biogas ,65 10,49 1,16 1, ,54 11,28 1,26 1, ,06 10,85 1,21 1, ,97 11,68 1,29 1, ,11 12,99 1,12 1, Medel t.o.m. Feb 14,79 13,39 1,4 1,38 All time high 15,63 13,99 1,64 1,45 Prissökning 34,16% 33,97% Bearbetad data från 1 Nm3 biogas antas innehålla 9,67 kwh 3 Utbud & efterfrågan Himmerfjärdens reningsverk: Här rötas med hög effektivitet avloppsvatten från personer + industriavlopp motsvarande ytterligare personer 2,5 miljoner Nm 3 metan per år 2,5 miljoner liter bensin = ½ bensinstation omöjligt att mätta marknaden för biogas, hur man än räknar 4

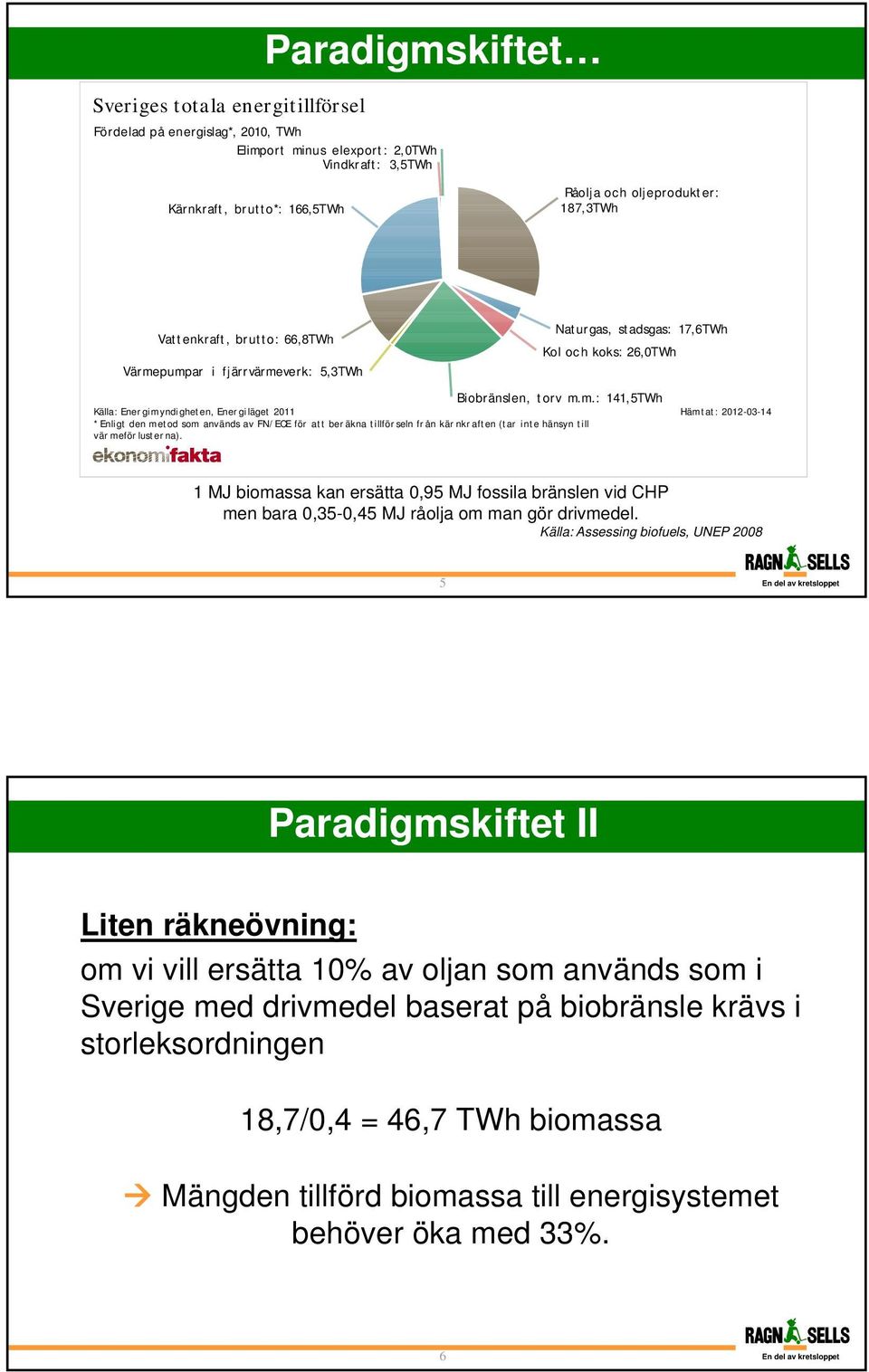

3 Sveriges totala energitillförsel Paradigmskiftet Fördelad på energislag*, 2010, TWh Elimport minus elexport: 2,0TWh Vindkraft: 3,5TWh Kärnkraft, brutto*: 166,5TWh Råolja och oljeprodukter: 187,3TWh Vattenkraft, brutto: 66,8TWh Värmepumpar i fjärrvärmeverk: 5,3TWh Naturgas, stadsgas: 17,6TWh Kol och koks: 26,0TWh Biobränslen, torv m.m.: 141,5TWh Källa: Ener gimyndigheten, Ener giläget 2011 * Enligt den metod som används av FN/ECE för att ber äkna tillför seln fr ån kär nkr aften (tar inte hänsyn till vär meför luster na). Hämtat: MJ biomassa kan ersätta 0,95 MJ fossila bränslen vid CHP men bara 0,35-0,45 MJ råolja om man gör drivmedel. Källa: Assessing biofuels, UNEP Paradigmskiftet II Liten räkneövning: om vi vill ersätta 10% av oljan som används som i Sverige med drivmedel baserat på biobränsle krävs i storleksordningen 18,7/0,4 = 46,7 TWh biomassa Mängden tillförd biomassa till energisystemet behöver öka med 33%. 6

4 Hypotes Alla potentiella bränslen som kan omvandlas till drivmedel kommer så småningom hamna i denna värdekedja trots att verkningsgraden och klimateffekten är sämre jämfört med CHP eftersom: A: Den globala efterfrågan >> Utbudet B: Betalningsviljan för drivmedel >> betalningsviljan för el & värme + att möjliga substitut finns (isolering, värmepumpar, vindkraft) C: Klimathot & peak oil gör att utvecklingen kommer att stöttas av politiska beslut! 7 Det är nu det händer! 8

5 Det är nu det händer! Källa: 9 Det är nu det händer! Källa: 10

6 Det är nu det händer! Bolaget Agilyx som tillverkar råolja av plastavfall och säljer råolja till raffinaderier tog in närmare 50 M US$ i nytt kaptial under Strategiska partners är bl.a Total & WM. 11,7% av hushållsavfallet i Sverige utgörs av plast. Källa: RVF Utveckling 2005:5 11 Slutsats Det kommer bli mycket hård konkurrens om biobränsle framöver. Tiden med gratis bränsle som intäktskälla (t ex hushållsavfall) är snart slut. De billiga kalorierna finns framgent att finna i allt sämre bränslen sådana som är svåra att tillverka drivmedel av dvs blöta och komplext sammansatta bränslen med låga värmevärden och höga askhalter. 12

7 Några kandidater billiga kalorier Slam från avloppsrening (kommuner såväl som industrier). Redan deponerat avfall (industriavfall och hushållsavfall) Specifika industriella flöden typ städbark dvs 50% sten, 25% vatten och 25% biomassa. 13 Konsekvenser nya bränslen 1. Högre askhalter 2. Större variation i sammansättning 3. Mer fukt lägre temperaturer 4. Mer korrosionsproblem Flexibilitet är nyckeln. Tänk utanför boxen redan nu anpassning och intrimning av nya bränslen tar tid! 14

8 Vad gör Ragn-Sells? Vi arbetar intensivt med att hitta nya kandidater inom vår bransch och att hitta lösningar för att realisera den potential som finns Längst har vi kommit med ett av framtidens urbana biobränslen kommunalt avloppslam 15 Förutsättningar 1. Framtida brist på biobränsle 2. Ökande överskott på kapacitet för WtE i Sverige 3. Mängden avloppslam som klarar hårdnade krav för återföring till jordbruk minskar 4. Stigande världsmarknadspriser på råfosfat 5. Stark politisk vilja till kretslopp av näringsämnen 16

9 Världsmarknadpriset på råfosfat 17 Hållbar slamförbränning Avloppsslam görs om till ett good enough biobränsle genom en teknisk lösning (t ex torkning, inblandning av energirika avfall etc). Teknik för utvinning av fosfor blir lönsam tack vare storskalighet och höga marknadspriser på råfosfat. R-S har idag tillgång till unik teknik CleanMAP med vilken en mycket ren ammoniumfosfat kan produceras trots höga halter av tungmetaller. Befintlig avfallsförbränningsanläggning Aska med ca 5-10 % fosfor Lagring i särskild deponicell Tid Brytvärd P-fyndighet byggs upp 18

10 TACK! 19
