1 Takljus VELUX takljusmoduler för kommersiella byggnader velux.se/takljusmoduler

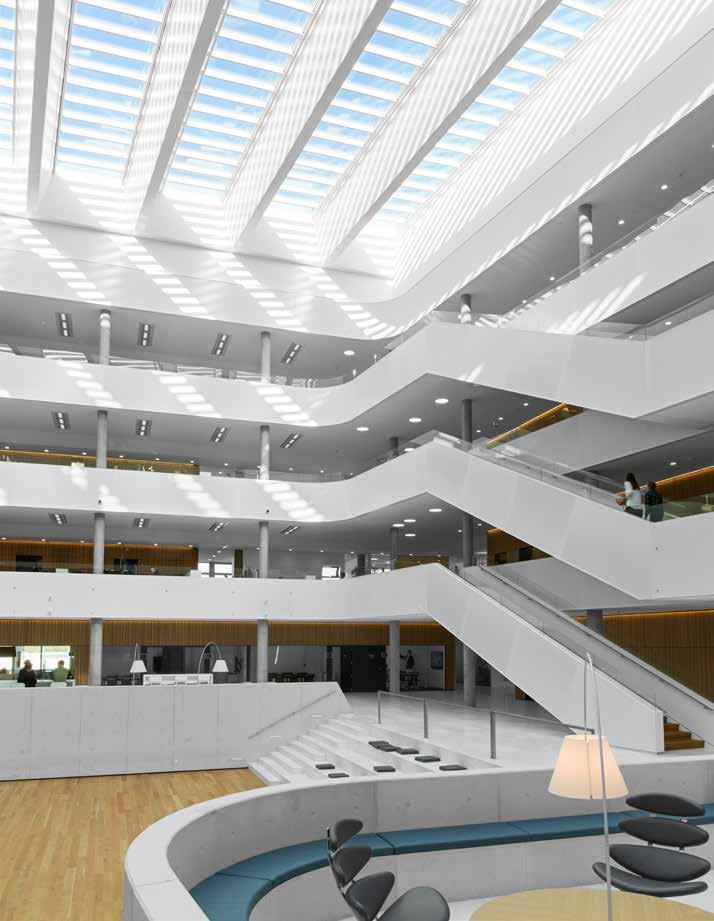

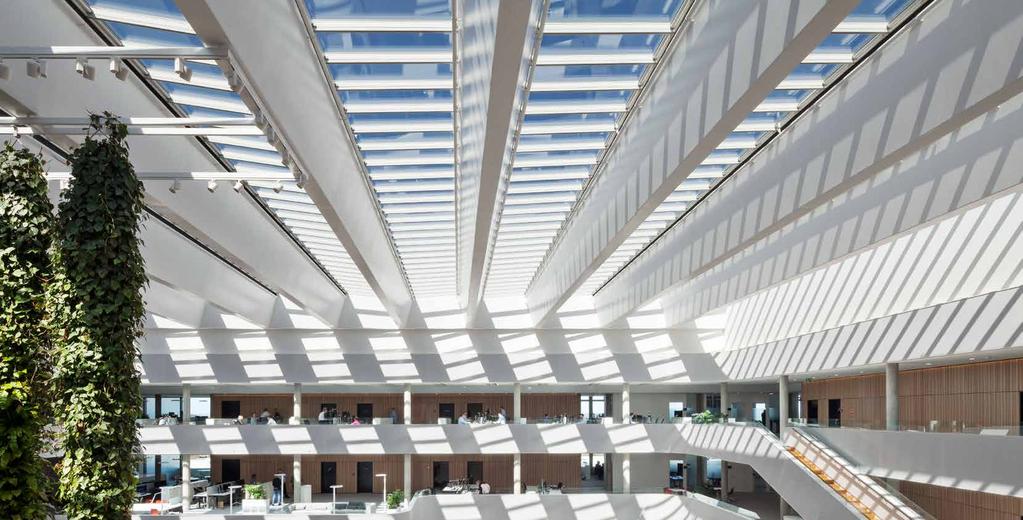

2 Omslag: Takljusband, Syddansk Universitet, Odense, Danmark Ovan: Atrium takljusband, DSV huvudkontor, Hedehusene, Danmark Avancerat, innovativt och beprövat Med de tre orden i rubriken sätter vi förstås ribban högt. Men med ett koncept som i grunden förändrat det sätt på vilket takljus utformas, installeras och används, har vi god täckning för vad vi säger. VELUX takljusmoduler introducerades Det var det första prefabricerade takljuskonceptet som inkluderade hög energieffektivitet, icke temperaturkänslig och omfattande styrka i en tunn och helt integrerad design. Sedan dess har våra takljusmoduler etablerat sig som den mest innovativa takljuslösningen på marknaden och är idag det beprövade valet för kommersiella byggnader i hela Europa. Detta är vårt bidrag till att föra prefabrikationen av sofistikerade byggelement framåt. Paul Kalkhoven Senior partner vid Fosters + Partners 2 VELUX 3

3 Innehåll Design 6 Takljuslösningar 6 Det du ritar är det du får 8 Integrerad motor 9 Avancerad dagsljus- och värmekontroll 10 VELUX INTEGRA eller öppet system 11 Storleksschema 12 Materialets yta exteriört/interiört 14 Referenser: 16 Takljusband Väggmonterade takljusband Nordljus Ryggås Ryggås 5 med stödbalk 24 Atrium takljusband/ryggås 26 Prestanda 28 Vattentäthet 28 Lufttäthet 29 Hållfasthet 30 Energi 31 Glastyper och U-värden 32 Tester och klassificeringar 34 Modularitet 36 Takljusmodulen 36 En modul för alla lösningar 37 Installation 38 Solcellspaneler 40 Utvändiga markiser 41 Support 42 Tekniska ritningar, 2D 42 CAD/BIM-objekt, 3D 43 Sargkonstruktion 44 VELUX Daylight Visualizer 45 Planeringen 46 Installationen 46 Dagligt handhavande 47 Garanti 47 Kontakt 47 Ryggås, Siemens huvudkontor, Ballerup, Danmark 4 VELUX 5

4 Design Takljuslösningar Takljusmodulerna medger åtta olika konfigurationer för en mängd olika typer av rum och byggnader från trånga korridorer och mindre öppna ytor till stora salar och cirkulationsytor. Varje lösning levereras med en prefabricerad plåtintäckning som garanterar perfekt passform och som är 100% vattentät. Takljusband 5-25 Sida 16 Väggmonterat takljusband 5-40 Sida 18 Ryggås Sida 20 Ryggås 5 med stödbalk Sida 24 Nordljus Sida 19 Atrium Takljusband 5-25 Sida 26 Atrium Ryggås Sida 26 Atrium Ryggås 5 med stödbalk Sida 26 6 VELUX 7

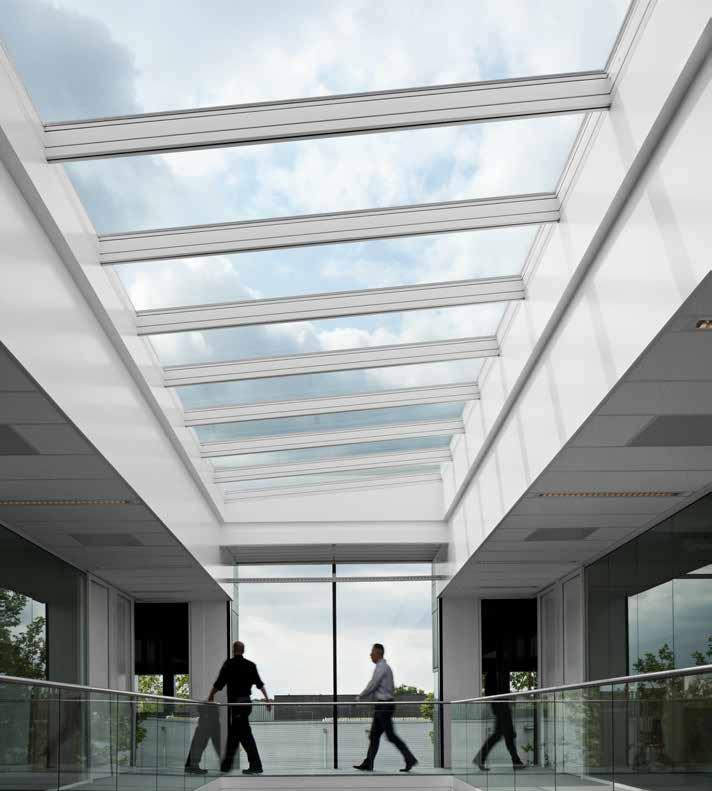

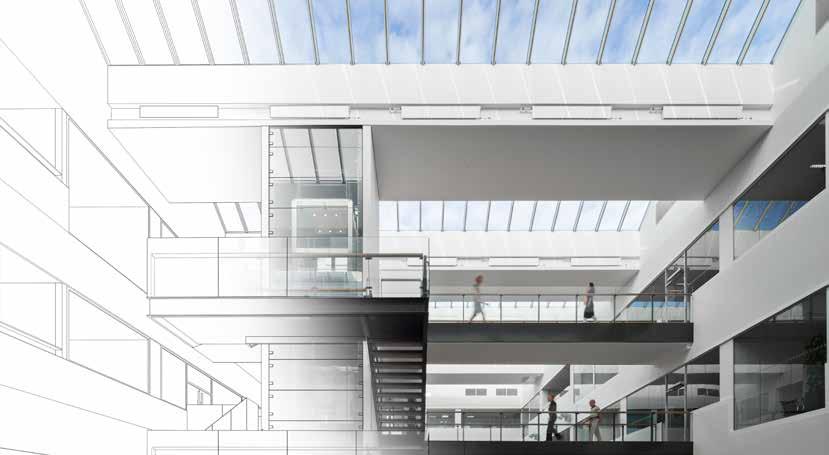

5 Design Dagsljus, ventilation och inomhuskomfort i ett steg Takljusband, ASSA ABLOY, Apeldoorn, Nederländerna Ryggås med stödbalk, ATP, Vordingborg, Danmark Det du ritar är det du får Integrerad motor ger naturlig ventilation Enkelheten i takljusmodulernas utformning och den helt integrerade motorn gör det omöjligt att skilja mellan fasta och öppningsbara moduler. Den visuella likheten gör att även en enkel skiss kan ge en realistisk bild av det slutliga resultatet. Öppningsbara moduler förses med en fullt integrerad motor, som gör det möjligt att vädra rummet automatiskt. Motorn är kopplad till ett intelligent kontrollsystem som stänger modulen automatiskt i händelse av regn eller kraftig blåst. Det finns ingen synlig skillnad mellan fasta och öppningsbara moduler. 8 VELUX 9

6 Design VELUX INTEGRA eller öppet system Välj mellan flera intelligenta styrmöjligheter! Avancerad dagsljus- och värmekontroll med integrerade rullgardiner Rullgardiner på moduler i sydläge, Siemens huvudkontor, Ballerup, Danmark VELUX INTEGRA använder INTEGRAs fjärrkontroll för att styra öppningsbara moduler och solskydd. Kontrollens pekskärm hjälper användaren att enkelt styra varje del, som t ex direkt och steglös positionering av modul och solskydd, programmerbara funktioner och förinställda program. Alternativt kan takljusmodulerna styras med en öppen systemlösning, ansluten till ± 24 V DC. Alternativen omfattar io-homecontrol -kompatibla system och andra vanliga styrsystem för byggnadsautomation. VELUX Modular Skylights Technical Handbook Version 3.0 velux.co.uk/modularskylights VELUX Modular Skylights Technical Electrical Handbook Handbook Version velux.co.uk/modularskylights Specialutformade rullgardiner (tillval) skyddar mot bländande ljus och värme. De helt integrerade gardinerna använder tunna linor för att skapa känslan av ett fritt svävande solskydd. Gardinerna styrs med automatik och kan programmeras att reagera på ljusstyrka och temperatur. io-homecontrol är avancerad och säker radioteknologi, som är enkel att installera. Produkter som är märkta med io-homecontrol kommunicerar med varandra, vilket ger ökad komfort, säkerhet och enegribesparingar. Läs mer om valet av styrsystem i vår tekniska handbok och se hur systemen ansluts i vår elektriska handbok. Bägge kan laddas ned från velux.se/takljusmoduler 10 VELUX 11

7 Design Storleksdiagram Standardstorlek Specialstorlek, funktionella begränsningar kan förekomma Hur modulerna mäts Fasta moduler Komfortventilation Rökventilation Modulernas bredd och höjd bestäms av deras karmyttermått inte av måtten på beklädnad, intäckningsplåtar eller konsoler. mm mm mm Rullgardiner 2200 De integrerade rullgardinerna passar perfekt i fönsteröppningen och skapar en sömlös anslutning mellan fönsterbåge och tyg. Rullgardiner bör ingå i beställningen av moduler, och de utformas då för att perfekt passa den önskade modulen H: Höjd H B B: Bredd ** ** * * Se vår tekniska handbok för varje storleks specifika belastningskapacitet. Om ruligardiner önskas för rökventilationsmoduler, kontakta brandförsvaret för tillstånd ** ** * * Solskydd Brandsäkert ** ** * * ** Moduler för takljusband och nordljus, med extra stark glaskassett.! P g a byggnadslagstiftning får takljuslösningar med öppningsbara fönster EJ installeras lägre än 2,5 m från golvnivå. Grå Vit Svart Vit Kan ej fås med rullgardin. 12 VELUX 13

8 Design Utvändigt material Invändiga komponenter och funktioner Beklädnad Material: Aluminium (1 mm) Yta: Reptålig pulverlackering Färg: "Noir 2100 Sable YW" Akzo Nobel Intäckningsplåt Material: Aluminium ( mm) Yta: PVdt-lackering Färg: NCS standardkulör: S 7500-N (RAL 7043) Montering av mitt- och toppsektionens beklädnad. Takljusband Montering av sido- och toppsektionens beklädnad. Intäckningsplåt till höger. Takljusband En svart packning garanterar smidig och tät anslutning mellan två moduler. Anslutning mellan fönsterbåge, glas och utvändig beklädnad. Montering av beklädnad och intäckningsplåt vid takljusmodulens främre del. Beklädnadens mittsektion ansluter två moduler. Rullgardinen hålls spänd och slät med en stark, tunn lina. Rullgardinens bottenhjul säkrar linans position. Sidovy av toppbeklädnad. Takljusband Sidovy av toppbeklädnad. Ryggås Kedjan och den dolda motorn öppnar modulen för komforteller rökventilation. Rullgardinens motor är gömd inuti stången. 14 VELUX 15

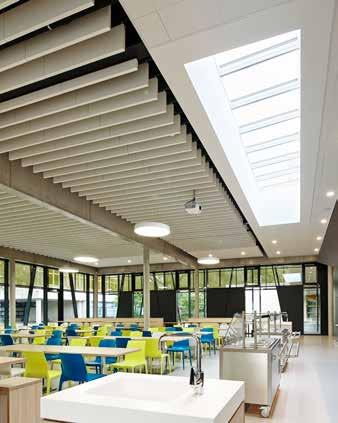

9 Design Referenser: Takljusband 5 25 Multisportcenter, Köpenhamn, Danmark. 60 moduler. ASSA ABLOY, Apeldoorn, Nederländerna. 12 moduler. SALUS Haus, Bruckmühl, Tyskland. 64 moduler. SALUS Haus, exteriör. 16 VELUX 17

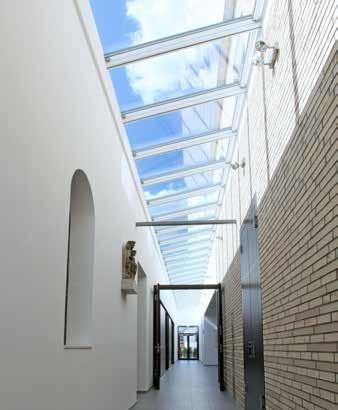

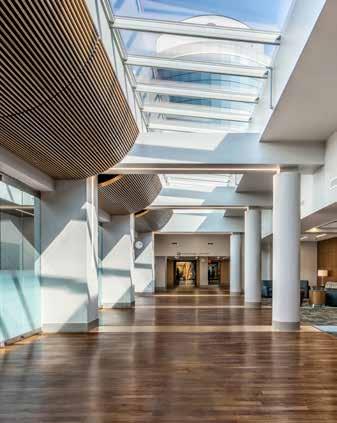

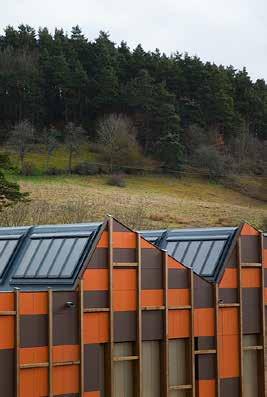

10 Design Referenser: Takljusband 5 25 Referenser: Nordljus Ishall, Lantriac, Frankrike. 60 moduler. Ishall, interiör. Self Regional Healthcare, Greenwood, USA. Referenser: Väggmonterat Takljusband 5 40 Schulzentrum Carl von Ossietzky, Bremerhaven, Tyskland. 8 moduler. Kyrka, Erkelenz, Germany. 30 moduler. Herlufsholm internatskola, Næstved, Danmark. 17 moduler. Sågbäcksgymnasiet, Stockholm, Sverige. 104 moduler. 18 VELUX 19

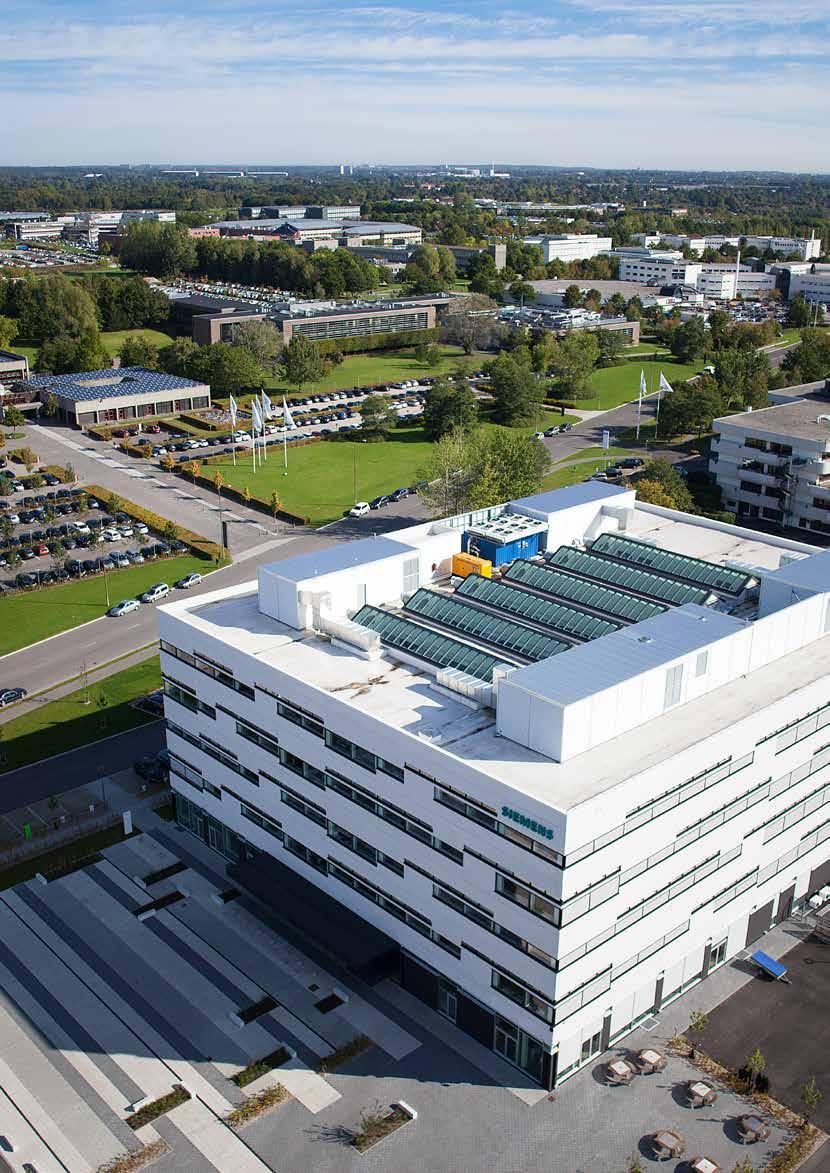

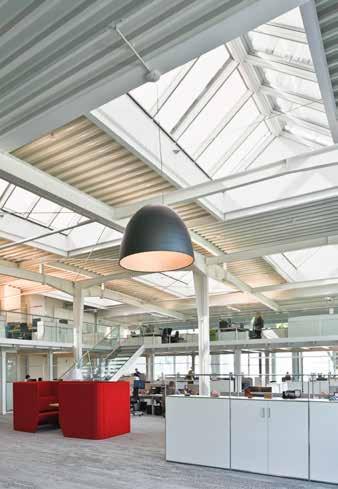

11 Design Referenser: Ryggås De Assenburg köpcentrum, Bemmel, Nederländerna. 90 moduler. Siemens huvudkontor, Ballerup, Danmark. 228 moduler. Kontorsbyggnad, Gallargues, Frankrike. 26 moduler. Wortmann Schuh-Holding KG, Detmold, Tyskland. 216 moduler. 20 VELUX 21

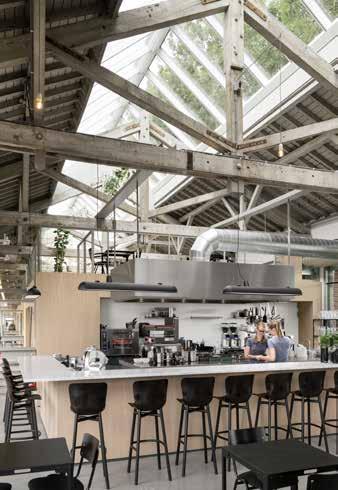

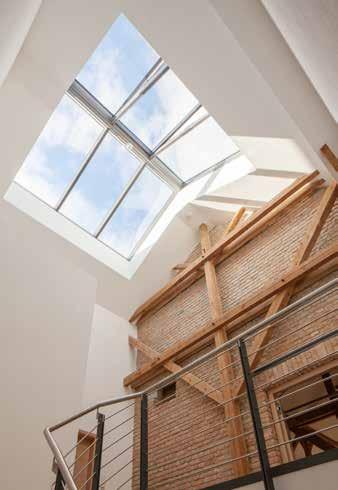

12 Design Referenser: Ryggås The Houtloods (ombyggnad av äldre järnvägsmagasin), Tilburg, Nederländerna. 124 moduler. Gastronomie, Trier, Tyskland. 44 moduler. The Houtloods, interiör. Raiffeisen bank, Mengkofen, Tyskland. 6 moduler. 22 VELUX 23

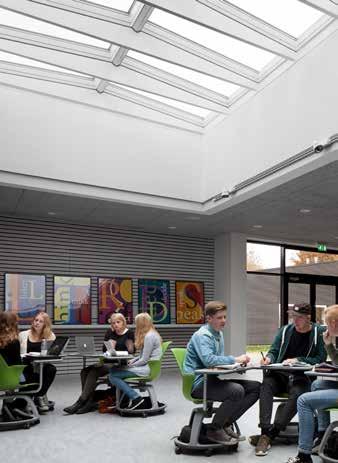

13 Design Referenser: Ryggås 5 med stödbalk Roskilde katedralskola, Roskilde, Danmark, 14 moduler (klassrum). Roskilde katedralskola, Roskilde, Danmark, 36 moduler (aula). ATP, Vordingborg, Danmark. 26 moduler. Mirail universitet, Toulouse, Frankrike. 68 moduler. Rokatec kontor, De Meern, Nederländerna. 54 moduler. 24 VELUX 25

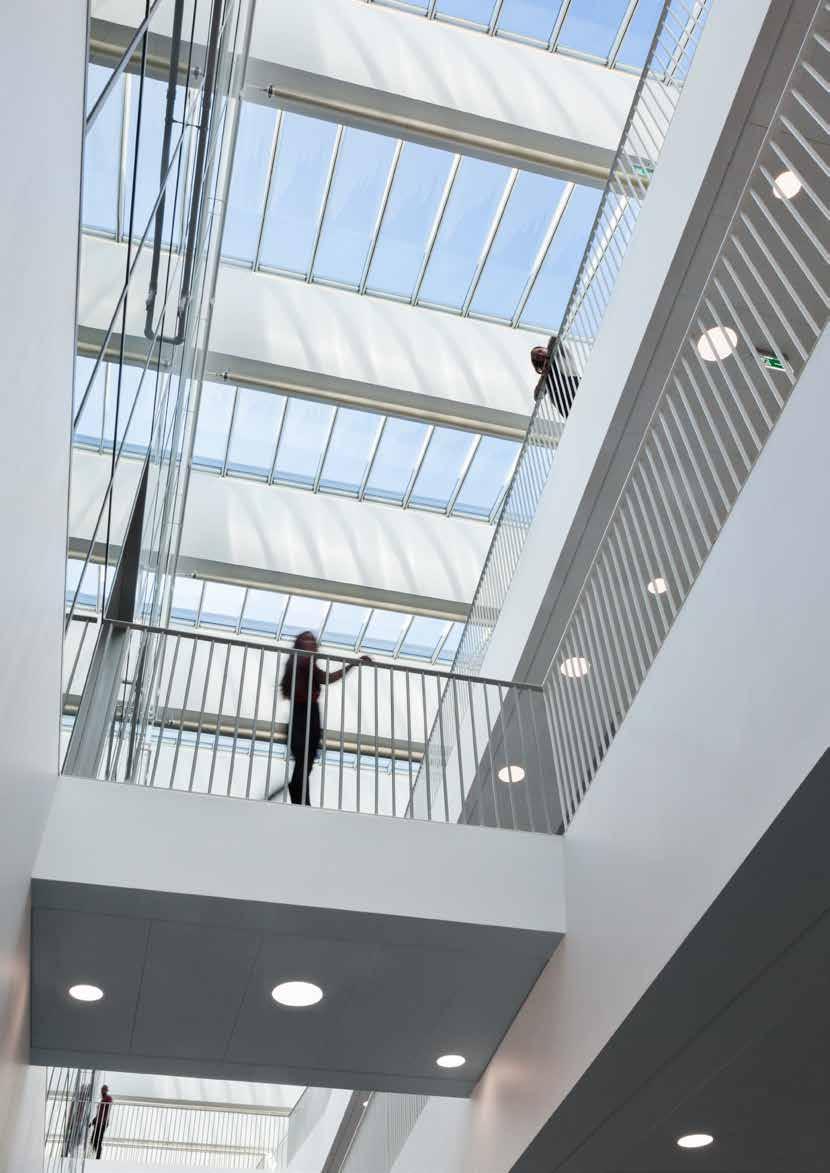

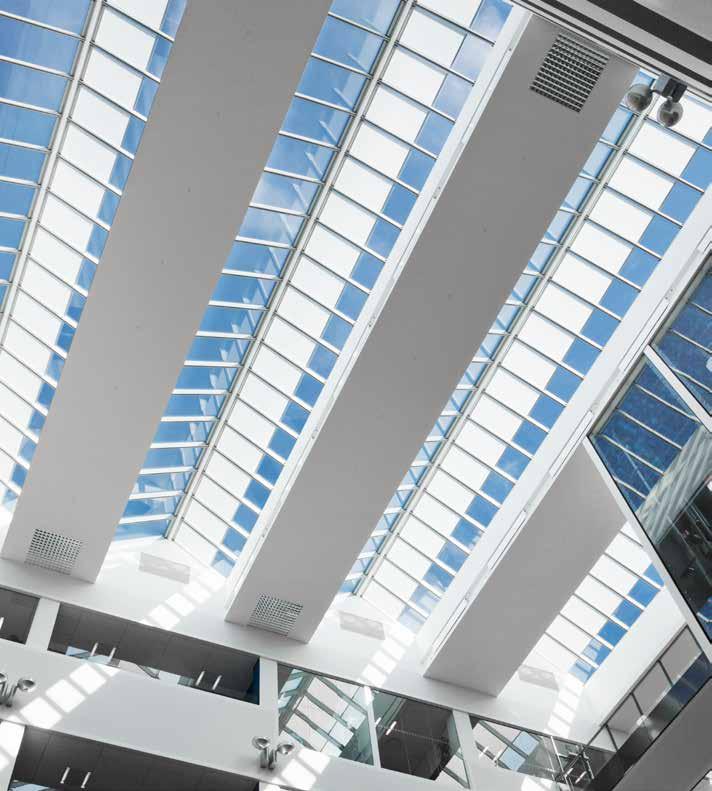

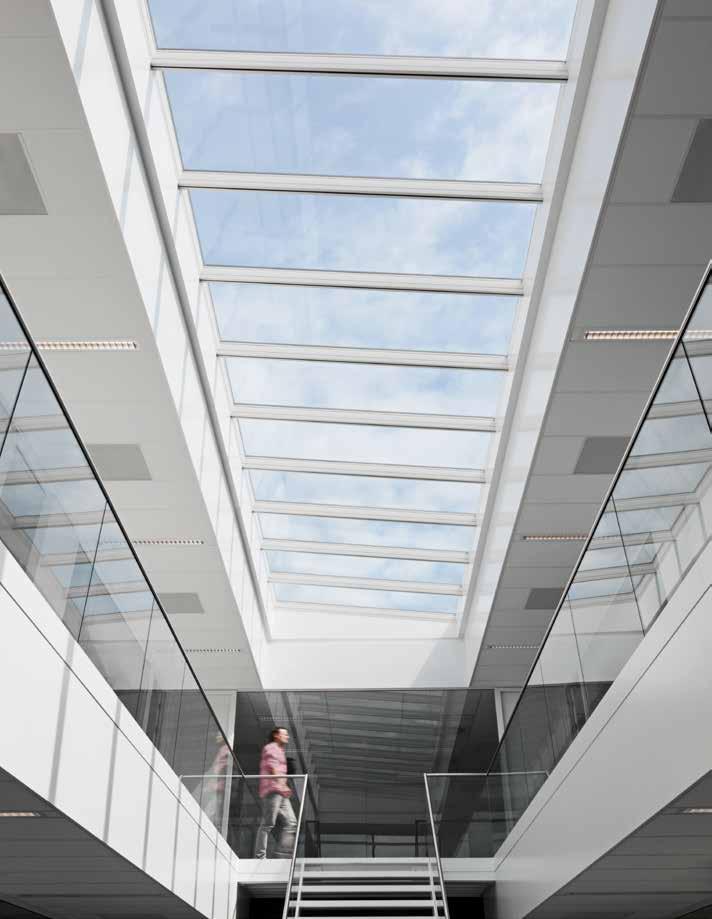

14 Design Referenser: Atrium Takljusband och Atrium Ryggås Green Solution House, Bornholm, Danmark. 196 moduler. DSV huvudkontor, Hedehusene, Danmark. 420 moduler. Syddansk Universitet, Odense, Danmark. 367 moduler 500 Seneca St, Buffalo, USA. 128 moduler. 26 VELUX 27

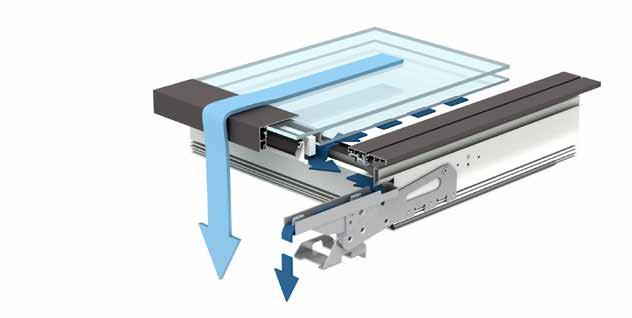

15 Prestanda Vattentäthet Lufttäthet Modulen är utrustad med ett förlängt glas som säkrar att vatten säkert leds bort från modulen och till takytan. På liknande sätt förs invändig kondens från konstruktionen via ett kanalsystem som leder vatten till taket. Modulerna är anslutna till ett två-stegs tätningssystem som skyddar mot att luft tränger in p g a för höga vindlaster. Beklädnaden, som är fäst ovanpå modulerna, innehåller flera tryckreglerande kanaler som minskar belastningen på packningar och fogar. Modulerna har erhållit den högsta klassificeringen för luftgenomsläpplighet. Regn Vind Kondens Linjär utvidgningskoefficient (10-6 m/m K) Fullständig installationstest Luftgenomsläpplighet Ett lågt värde betyder hög termisk stabilitet ) ) 5.0 4) ) Traditionella takfönstermaterial ändrar sin form på grund av termiska förändringar. Detta orsakar skador på packningar och innebär en ökad risk för inträngande vatten. Eftersom kompositen i takljusmodulen till 80% består av glasfiber, är dess egenskaper ganska lika glaskassettens. Likheten minimerar risken för motriktade rörelser i konstruktionen, säkrar tätheten i fogarna och ger ett längre liv för installationen. Vattentätheten hos installation och modul testas i en vindtunnel med vindstyrkor upp till 37 m/s (orkanstyrka). Vid testen används en komplett installation med moduler och intäckningsplåtar. Ett två-stegssystem med packningar i topp och botten säkrar en mycket tät och hållbar anslutning mellan två modulprofiler. VELUX komposit Aluminium Furu PVC 28 VELUX 29 Källor: 1) Godkänt externt testinstitut 2) Enligt EN ISO ) Värdet identiskt med det för glasfiber 4) 5) Internt VELUX-test

16 Prestanda Hållfasthet Energi Takljusmodulerna är tillverkade av ett extremt tåligt kompositmaterial. Hållfastheten har sin grund i en mycket avancerad stränggjutningsprocess, som skapar en ovanlig kombination av hög böjhållfasthet och en enastående tålighet mot brott och sprickbildning. Detta gör kompositen säker och hållbar, och innebär dessutom en kraftfull åtgärd mot estetiskt icke tilltalande formförändringar. Mycket låg värmeledningsförmåga och en rad energisnåla glasalternativ gör den totala modullösningen exceptionellt energieffektiv. Systemet kan levereras med 2- eller 3-glas i kombination med tre olika beläggningar. Med de olika kombinationerna kan du anpassa produkten exakt efter dina behov, oavsett om du föredrar värmereglering eller skydd mot kyla. Utvändig kall luft Belastning Invändig varm luft Böjhållfasthet (N/mm 2 ) Takljusmodulernas komposit Värmeledningsförmåga (W/mk) Värmeisolering En hög poäng betyder hög hållfasthet (brotthållfasthet) Ett lågt värde innebär hög isoleringsförmåga ) Jämfört med traditionella takfönstermaterial, tillåter den exceptionella hållfastheten hos den stränggjutna kompositen längre och smalare karm- och bågprofiler. Detta gör det möjligt att producera större takfönster med tunnare profiler, vilket kan ge bättre estetiska lösningar ) Kompositmaterialet i takljusmodulerna har en extremt låg ledningsförmåga som överträffar traditionella profilmaterial. Det är ett mått på hög isoleringsförmåga ) A 90 1 Termiska tester avslöjar profilernas förmåga att förhindra köldbryggor ) 50 5) 0, ) ) 1.7 2) VELUX komposit Aluminium Furu PVC VELUX komposit Aluminium Furu PVC Böjmodul (E-Modul) (GPa) Ett högt värde innebär liten nedböjning ) 69 4) Den höga styvheten hos det stränggjutna kompositmaterialet gör karm och båge extremt oböjliga. De styva egenskaperna säkerställer tillförlitliga prestanda med mycket liten böjning av profilerna och en hållbar estetik. B A B Vid stränggjutningen dras strängar av glasfiber från en fiberspole. Strängarna dras genom en matris som buntar glasfibern, för att passa den slutliga geometriska utformningen. Efter matrisen förs strängarna in i en upphettad form, där glasfibern blandas med polyuretan under högt tryck. Den färdiga profilen består av 80% glasfiber och 20% polyuretan. Under hela processen testas profilerna regelbundet för dimensionsfel. Lågenergiglas i kombination med profiler med låg ledningsförmåga skapar en stark sköld mot alla typer av kallt väder ) 2.5 4) VELUX komposit Aluminium Furu PVC 30 VELUX 31 Källor: 1) Godkänt externt testinstitut 2) Enligt EN ISO ) Värdet identiskt med det för glasfiber 4) 5) Internt VELUX-test

17 Prestanda Glas och U-värden Färgsimulering Takljusmoduler förses som standard med 2-glasrutor. Alternativt finns 3-glas, för projekt som kräver extra lågt U-värde. Såväl 2- som 3-glasalternativen finns med olika beläggningar för olika nivåer av energi och solskydd, och med laminerat inre glas för ökad säkerhet. Beroende på val av beläggning kommer det inkommande ljuset att påverkas tillsammans med den naturliga färgen på interiören. Bilderna nedan jämför effekten av de tre beläggningarna när det gäller färgåtergivning och ljusstyrka med ofiltrerat dagsljus (inga glasrutor). 2-glas U w= 1.4 W/(m 2 K) Variant: 10, 11, 12 3-glas U w= 1.0 W/(m 2 K) Variant: 16, 17, 18 Ofiltrerat dagsljus Inga glasrutor Värmeisolerande beläggning Variant: 10 Glasens färgåtergivning Glas med värmeisolerande beläggning (LowE) Glas med solskyddande beläggning (Sun1) Glas med avancerad solskyddande beläggning (Sun2) T-värde = 77% g-värde = 58% R a = T-värde = 49% g-värde = 27% R a = T-värde = 19% g-värde = 16% R a = Solskyddande beläggning Variant: 11 Variant: 12 Avancerad solskyddande beläggning Variant: 10 Variant: 11 Variant: 12 % 100 % 100 % ! VELUX Modular Skylights Technical Handbook λ nm λ nm λ nm Spektralvärden (våglängd i nm) Synligt dagsljus tau Stolar på bilderna: Miniature Vitra Design Museum. Läs mer om glasen i vår Tekniska handbok Kan laddas ned från velux.se/takljusmoduler 32 VELUX 33 Version 3.0 velux.co.uk/modularskylights

18 Prestanda Testat och klassificerat Tack vare prefabrikationen, har vi möjlighet att genomföra omfattande tester av våra produkter kring alla tänkbara risker och påfrestningar. Testerna utförs i kontrollerade miljöer i enlighet med harmoniserade standarder för fönster och dörrar tillsammans med styrsystem för rök och värme. Alla produkter tillverkas, monteras och levereras från samma noggrant kontrollerade produktionslinje, vilket ger komponenter med helt identiska egenskaper. Utvändig brandpåverkan Klassificering: EN A1:2009 VELUX takljusmoduler B ROOF (t1): Inga genombrott eller brinnande droppar. B ROOF (t4): Inga genombrott i taksystemet inom en timme Vattentäthet Klassificering: EN 12208:2000 VELUX takljusmoduler: E900 Ingen vatteninträngning upp till 900 Pa. 900 Pa motsvarar 134 km/h (37.2 m/s). (Orkan= 32 m/s). Reaktion vid brand Klassificering: EN : A1:2009 VELUX takljusmoduler: Class B Långsam utveckling av eld och måttlig värmeavgivning. Motståndskraft vid vindlast Klassificering: EN 12210:2001 VELUX takljusmoduler: Class C5 Frontal deformation uppmätt vid 2000 Pa är mindre än L/300. (L = spannlängd). Motståndskraft vid brand Klassificering: EN :2007+A1:2009 Fast brandsäker takljusmodul (HFS): REI30 Öppningsbar brandsäker takljusmodul (HVS): EI30 Luftgenomsläpplighet Klassificering: EN 12207:2000 VELUX takljusmoduler: Class 4 Högsta klassificering för luftgenomsläpplighet Luftdrag genom fogar uppmättes till mindre än 2.6 m 3 /hm vid max tryck. Hållfasthet Brottgräns Böjhållfasthet för VELUX komposit: 1000 N/mm 2 Elektromagnetisk kompatibilitet (EMC) Alla elektriska komponenter är noggrant testade och uppfyller relevanta EMC-standarder. Säkerhet Förstärkt bärförmåga DGUV Certificate (DE) NARM ACR fragile roofing assembly Class A CWCT TN 66/67 Class 2 Att gå på VELUX takljusmoduler är inte tillåtet. Certifikaten ovan anger dock att VELUX takljusmoduler har förstärkt bärförmåga och därmed ökat skydd mot fall vid installation och underhåll. 34 VELUX 35

19 Modularitet Takljusmodulen En modul för alla lösningar Funktioner Takljusmodulerna finns i fast och öppningsbart utförande. Tack vare att motorn med kedja är dold, så är fasta och öppningsbara moduler identiskt lika i stängt läge. CE-märkta takljusmoduler kan användas i alla byggnader där byggkraven tillåter takfönstermoduler. Tack vare produkternas estetik och avancerade prestanda används våra takljusmoduler vanligen i uppvärmda byggnader och framför allt i projekt som gäller offentliga lokaler, t ex sjukhus, skolor, köpcentra, kontor, muséer etc. Men, alla byggnader som har en lämplig utformning, och som är tillräckligt stora för att klara en installation, kan förses med takljusmoduler. Öppningsbara moduler är topphängda och kan användas för både komfort- och rökventilation. Alla storlekar är godkända för rökventilation enligt NSHEV EN :2003. Alla lösningar är baserade på en och samma takfönstermodul och samma grundläggande installationsprocess. Med andra ord, du behöver inte specificera olika moduler för olika lösningar. Modulkonceptet är på alla sätt en "en modul passar allt"-lösning. Det betyder att du kan ange samma modulspecifikationer, oavsett om du föredrar takljusband, ryggås, nordljus eller annat. Denna unika modulfunktion förenklar designprocessen, vilket ger mer tid att utveckla estetik, ventilationsegenskaper, värme- och dagsljusreglering etc. Fast takljusmodul HFC Motordriven takljusmodul med komfortventilation HVC Öppnar upp till 410 mm Motordriven takljusmodul med rökventilation HVC Öppnar upp till 700 mm på mindre än 60 sek. 36 VELUX 37

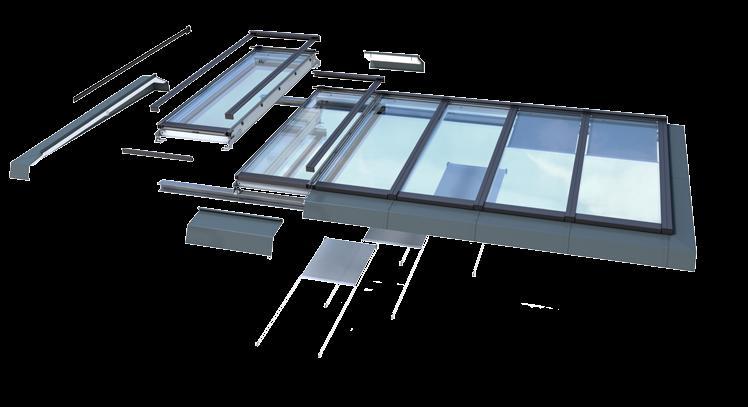

20 Modularitet Utformning för bekymmersfri installation Det snabbaste installationssystemet Alla komponenter är utformade i exakt överensstämmelse med det totala systemet. I våra kontrollerade produktionsanläggningar övervakas alla tillverkningssteg för att säkra en perfekt passform och montering. Ett unikt monteringsbeslag med en enkel monteringsklo garanterar en förutsägbar installation, vilket gör det möjligt att montera en hel modul på bara några minuter. Upp till 3 ggr snabbare installation* *Jämfört med andra takfönster. Bevisat av installatörer på byggarbetsplatser Att täcka en byggnad innebär att skydda den från vädrets makter, men gör det också möjligt att starta arbetet inne i byggnaden. Detta gör snabbhet till en avgörande faktor. Takljusmodulerna är utformade för att ge snabbast tänkbara installation, från leverans på byggarbetsplatsen till att fästa den sista skruven. Vid leverans är alla artiklar märkta med siffror och bokstäver som tydligt visar i vilken ordning de olika komponenterna ska installeras. Modulerna lyfts direkt från pall till den förberedda sargen och fästs på några minuter. Intäckningsplåtar och beklädnad monteras med prefabricerade komponenter, gjorda för att passa perfekt. Det tar troligen ca 2-3 gånger längre tid med en traditionell installation. John Wolff Wolff Tømmerfirmaet A/S (Installatör för Siemens huvudkontor, Danmark och DSV huvudkontor, Danmark) Konsoler och beslag Monteringsbeslaget i galvaniserat stål, som används för att montera modulen, består av två identiska konsoler och beslag i topp och botten. Toppkonsol för ryggås Det övre fästet för ryggås säkrar motsatta moduler på ryggåsen för att skapa en självbärande konstruktion. 38 VELUX 39

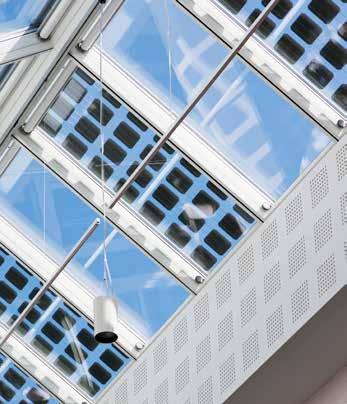

21 Modularitet Solcellspaneler Utvändiga markiser Green Solution House, Bornholm, Danmark. Takljusmoduler finns med två olika typer av integrerade monokristallina solceller: 1) Den första typen består av en halvtransparent ruta där halva ytan täcks med jämnt fördelade svarta fyrkantiga solceller, storlek ca 15 x 15 cm. Den halvgenomskinliga modulen omvandlar solstrålning till elektricitet med upp till 8% effektivitet. Integrerade solceller finns i standardmodulbredder från mm och höjder från mm (fast och öppningsbart). För att uppnå maximal effekt från solcellsmodulerna rekommenderar vi att de lutas mot ekvatorn och placeras i en skuggfri miljö. Som en tumregel bör installationen resas i en vinkel som är lika med latituden minus 10%. 2) Den andra typen är opak och helt täckt med solceller utan transparens. Den opaka modulen omvandlar solstrålning till elektricitet med upp till 13% effektivitet. Global bestrålning på optimalt lutade, sydligt riktade solcellsmoduler (kwh/m2 per år) Wortmann Schuh-Holding KG, Detmold, Tyskland Behåll en behaglig inomhusmiljö Den utvändiga markisen Topfix VMS från Renson skyddar inomhusmiljön från stark solvärme. Produkten är optimerad för VELUX takljusmoduler och kan användas för både fasta och öppningsbara moduler. Topfix VMS monteras med beslag som perfekt passar på takljusmodulernas profiler. Markiserna har ett VELUX-kompatibelt styrsystem och tål vindlaster upp till 33 m/s. Solel som genereras av 1000 Wp PV-system med optimalt lutade moduler och prestanda 0,75 (kwh/1000 Wp PV per år) 40 VELUX 41

22 Support Tekniska ritningar, 2D CAD/BIM-objekt, 3D Modular Skylight Longlight Ridgelight Planritning - princip Modulbredd (W) Modulbredd (W) Glaskassett (34 or 46 mm) Modulbredd (W) Wall Mounted Longlight VELUX BIM Objekt Isolering - ingår ej i leverans Intäckningsplåt Snabbt, enkelt och exakt Skumpackning 28 Gräns för leverans Invändig smyglängd (F) 288 Hållängd (B) Projektspecifik sargkonstruktion. (se sargkonstruktionsdokument) Sargkonstruktionslängd (D) VELUX is a supplier of building components and is only responsible for its own description of the properties of the products. VELUX is not responsible for the design, the specifications, or the construction of the installation of its products such as may be prepared or undertaken by others or as included in any tender documentation. Please contact VELUX for information on the properties of the products. The buyer is responsible with regard to the installation of the products of VELUX and for satisfying the applicable building, fire and other legal requirements. The modules, the sub-construction and the installation must be designed, specified and dimensioned to fit the specific requirements of Ladda ned detaljerade 2D-illustrationer och of third tekniska party providers to the project. ritningar the project as well as the applicable architectural and engineering requirements and practices, along with the requirements and practices 2013 VELUX GROUP, VELUX and VELUX logo are registered trademarks. VELUX A/S VELUX Modular Skylight Projekt no.: ---- Date: ER/LC-VAS VELUX Modular Skylights Skylight ID: Longlight, Ridgelight and Wall mounted Longlight Rev. date: Longitudinal section VELUX Company Ltd Scale: 1:5 Initialer: KLo This drawing may not be copied, published or otherwise used without permission VELUX A/S, Ådalsvej 99, DK-2970 Hørsholm CVR-no Använd 'drag and drop'-objekt Exakt och detaljerat AutoCAD-material kan laddas ned för omedelbar användning direkt från vår hemsida. Ritningarna innehåller alla relevanta beskrivningar och mått. VELUX CAD/BIM-objekt kan användas med de mest populära ritprogrammen. Dessutom är alla 3D-objekt kompatibla med Autodesk AutoCAD, Trimble SketchUp och 3D Studio/3DS. Objektfamiljerna är uppbyggda i enlighet med buildingsmart, inklusive: COBIE, CCS och Omni class. 2D! BIM BIM BIM VELUX Modular Skylights Technical Handbook 3D Objekt kan laddas ned från internationella BIM-bibliotek och från VELUX hemsida. Version 3.0 velux.co.uk/modularskylights Ladda ner en hel mapp med allt material för våra takljusmoduler. Ritningar finns också i vår tekniska handbok. Mapp och handbok finns att ladda ned på vår hemsida. Se fler tekniska ritningar i vår tekniska handbok. Ladda ned den från: velux.se/takljusmoduler Gå till nedladdningssidan på Gå till nedladdningssidan på 42 VELUX 43

23 Support Sargkonstruktion VELUX Daylight Visualizer För en problemfri installation måste sargkonstruktionen vara anpassad till det mycket specifika installationssystemet. Takljusmoduler kräver en sargkonstruktion med exakta dimensioner. Likaså behöver hållfastheten hos sargkonstruktionen beräknas från projekt till projekt, baserat på byggnadens utformning och applikationens storlek. Därför är sargkonstruktionen inte en del av det prefabricerade modulsystemet. Ladda ned vår guide för sargkonstruktionen på Ett professionellt verktyg för projekt i alla storlekar VELUX Daylight Visualizer är ett professionellt simuleringsverktyg som ger en exakt och visuellt övertygande dagsljusanalys för varje given takljusinstallation. Verktyget tillåter dig att exakt simulera och kvantifiera dagsljusnivåer i inredningen, att utveckla före- och efterscenarier och att skapa omfattande datarapporter för projektgranskning. Alla projekt kan importeras eller exporteras efter behag för vidare bearbetning. Omfattande dagsljusplanering är en förutsättning för att uppnå optimala dagsljusförhållanden i kommersiella byggnader. Korrekt dagsljushantering kommer alltid att vara en tillgång, t ex genom att ersätta artificiell belysning för att spara el eller genom att ge gratis solvärme för att spara på konventionell energi. VELUX Daylight Visualizer kan nedladdas kostnadsfritt från vår hemsida. Ladda ned på B A! VELUX modular skylights Sub-construction for longlight VELUX modular skylights Sub-construction for northlight VELUX modular skylights Sub-construction for Wall-mounted Longlight VELUX modular skylights Sub-construction for ridgelight VELUX modular skylights Sub-construction for ridgelight with 5 beam VELUX modular skylights Sub-construction Atrium Longlight VELUX modular skylights Sub-construction Atrium Rigdelight Ny Ny Ny Ny Sub-construction for longlight at 5-25 pitch VELUX modular skylights installed in a longlight solution are build The sub-construction is not included in the VELUX delivery. on a sub-construction made of wood, steel or concrete. The subconstruction raises the modules above the roof surface, protecting general principles and must be designed and dimensioned to fit The sub-construction as shown in the drawing only represents the construction against water and drifting snow, and provides the specific building project, local architectural style and practice, the supporting base for the modular skylights. and the directions of other building suppliers. Sub-construction for northlight at pitch VELUX modular skylights installed in a northlight solution are build The sub-construction is not included in the VELUX delivery. The on a sub-construction made of steel, wood or concrete finished with sub-construction as shown in the drawing only represents general a steel profile at the top of the bottom section. The sub-construction principles and must be designed and dimensioned to fit the specific raises the modules above the roof surface, protecting the construction against water and drifting snow, and provides the supporting rections of other building suppliers. building project, local architectural style and practice, and the di- base for the modular skylights. Subconstruction for Wall-mounted Longlight at 5-40 pitch VELUX modular skylights in a wall-mounted longlight solution, can The sub-construction is not included in the VELUX delivery. The be installed on a sub-construction made of steel, wood or concrete sub-construction as shown in the drawing only represents general finished with a steel profile at the top of the bottom section and a principles and must be designed and dimensioned to fit the specific steel flat bar mounted on the wall. The sub-construction raises the building project, local architectural style and practice, and the directions of other building suppliers. modules above the roof surface, protecting the construction against water and drifting snow, and provides the supporting base for the modular skylights. Sub-construction for ridgelight at pitch VELUX modular skylights installed in a ridgelight solution are build The sub-construction is not included in the VELUX delivery. The on a sub-construction made of steel or concrete. The sub-construction raises the modules above the roof surface, protecting the con- principles and must be designed and dimensioned to fit the specific sub-construction as shown in the drawing only represents general struction against water and drifting snow, and provides the building project, local architectural style and practice, and the directions of other building supporting base for the modular skylights. suppliers. Sub-construction for ridgelight with 5 beam VELUX modular skylights installed in a ridgelight with 5 beam The sub-construction is not included in the VELUX delivery. The solution are build on a sub-construction made of wood, steel or concrete. The sub-construction raises the modules above the roof sur- principles and must be designed and dimensioned to fit the specific sub-construction as shown in the drawing only represents general face, protecting the construction against water and drifting snow, building project, local architectural style and practice, and the directions of other building and provides the supporting base for the modular skylights. suppliers. Sub-construction for atrium longlight at 5-25 pitch VELUX modular skylights installed in a atrium longlight solution are The sub-construction is not included in the VELUX delivery. The built on a sub-construction made of steel, wood or concrete finished sub-construction as shown in the drawing only represents general with a steel profile at the top of the bottom section. The sub-construction raises the modules above the roof surface, protecting the building project, local architectural style and practice, and the di- principles and must be designed and dimensioned to fit the specific construction against water and drifting snow, and provides the supporting base for the modular rections of other building suppliers. skylights. Sub-construction for atrium ridgelight at pitch VELUX modular skylights installed in a atrium ridgelight solution The sub-construction is not included in the VELUX delivery. The are built on a sub-construction made of steel or concrete finished sub-construction as shown in the drawing only represents general with a steel profile at the top of the bottom section. The sub-construction raises the modules above the roof surface, protecting the building project, local architectural style and practice, and the di- principles and must be designed and dimensioned to fit the specific construction against water and drifting snow, and provides the supporting base for the modular rections of other building suppliers. skylights. Läs allt om sargkonstruktioner i guiderna på: velux.se/takljusmoduler 44 VELUX 45

24 Support Konstruktionsfasen Daglig drift Konsultation För att hjälpa dig att komma igång, erbjuder vi experthjälp, även innan ditt projekt blivit godkänt. Efter installation Ett antal verktyg och tillbehör finns tillgängliga för att optimera lösningen, om eller när kraven förändras. Installationsfasen Teknisk dokumentation All teknisk dokumentation finns tillgänglig för nedladdning på våra hemsidor. Specifikationer Våra erfarna byggkonsulter är redo att hjälpa dig med att specificera dina projekt. Support på plats När ditt projekt är igång hjälper vi dig att följa upp installationsarbetet och erbjuder support på plats när det gäller frågor som är avgörande för projektet. Användarstöd För att få ut maximal effekt av lösningen är det ibland nödvändigt att informera användarna om dess egenskaper och att utbilda utvalda medarbetare i hur man bäst använder takljusmodulerna. Produktservice Om systemet av någon anledning behöver professionell service, kommer vårt team av servicetekniker göra allt de kan för att lösa problemet till allas belåtenhet. Garanti Utbildning För att skapa hög säkerhet och effektivitet, erbjuder vi olika former av utbildning för alla berörda installatörer. Utbildningen kan ske direkt på byggarbetsplatsen, där projektet genomförs. VELUX takljusmoduler och intäckningsplåtar säljs med 10 års garanti. Solskydd, motorer och andra elektriska komponenter som ingår i modulsystemet omfattas av 3 års garanti. Samtliga garantier förutsätter korrekt installation och handhavande. Garantivillkoren finns på: Kontakt Vårt mål är att ditt projekt ska kunna genomföras så enkelt och problemfritt som möjligt. Därför erbjuder vi expertstöd och rådgivning även innan projektet startat, liksom efter färdigställandet. Kontakta oss här: Adress: Karbingatan 22, Helsingborg Tel: E-post: info@velux.se 46 VELUX 47

25 VELUX Svenska AB Karbingatan Helsingborg Telefon: V-S VELUX GROUP. VELUX, VELUX LOGO, INTEGRA OCH io-homecontrol ÄR REGISTRERADE VARUMÄRKEN ANVÄNDA MED LICENS FRÅN VELUX GROUP. Foto byggnader och lösningar: STAMERS KONTOR, Foto pyroteknisk test: Mogens Elgaard
