1 VELUX takljusmoduler Designade i samarbete med Foster + Partners VELUX takljusmoduler Designade i samarbete med Foster + Partners velux.se/takljusmoduler

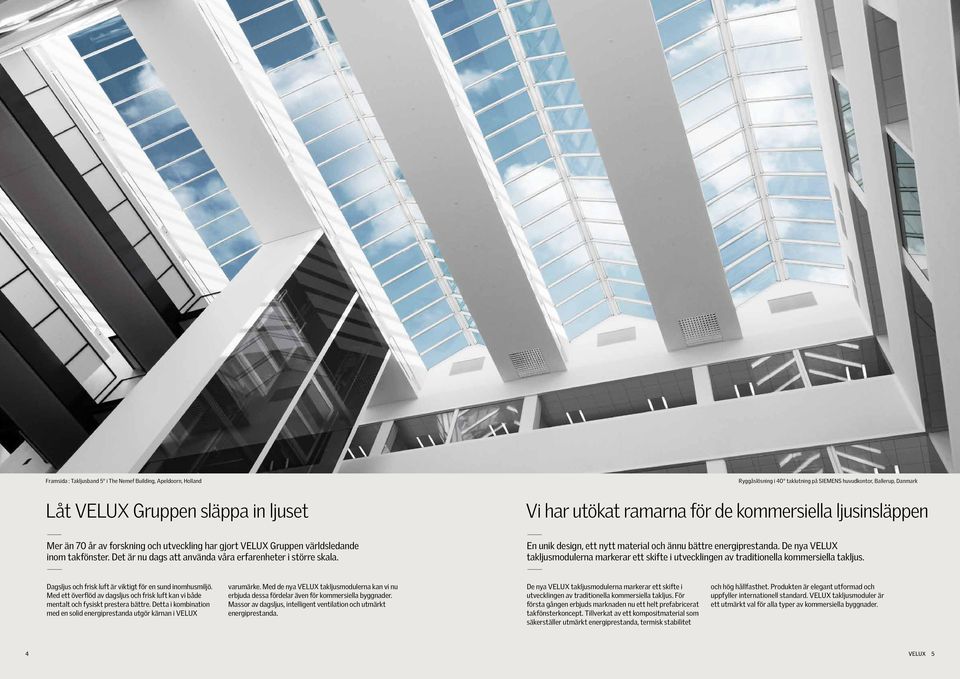

2 Framsida : Takljusband 5 i The Nemef uilding, Apeldoorn, Holland Låt VELUX Gruppen släppa in ljuset Mer än 70 år av forskning och utveckling har gjort VELUX Gruppen världsledande inom takfönster. Det är nu dags att använda våra erfarenheter i större skala. Ryggåslösning i 40 taklutning på SIEMENS huvudkontor, allerup, Danmark Vi har utökat ramarna för de kommersiella ljusinsläppen En unik design, ett nytt material och ännu bättre energiprestanda. De nya VELUX takljusmodulerna markerar ett skifte i utvecklingen av traditionella kommersiella takljus. Dagsljus och frisk luft är viktigt för en sund inomhusmiljö. Med ett överflöd av dagsljus och frisk luft kan vi både mentalt och fysiskt prestera bättre. Detta i kombination med en solid energiprestanda utgör kärnan i VELUX varumärke. Med de nya VELUX takljusmodulerna kan vi nu erbjuda dessa fördelar även för kommersiella byggnader. Massor av dagsljus, intelligent ventilation och utmärkt energiprestanda. De nya VELUX takljusmodulerna markerar ett skifte i utvecklingen av traditionella kommersiella takljus. För första gången erbjuds marknaden nu ett helt prefabricerat takfönsterkoncept. Tillverkat av ett kompositmaterial som säkerställer utmärkt energiprestanda, termisk stabilitet och hög hållfasthet. Produkten är elegant utformad och uppfyller internationell standard. VELUX takljusmoduler är ett utmärkt val för alla typer av kommersiella byggnader. 4 VELUX 5

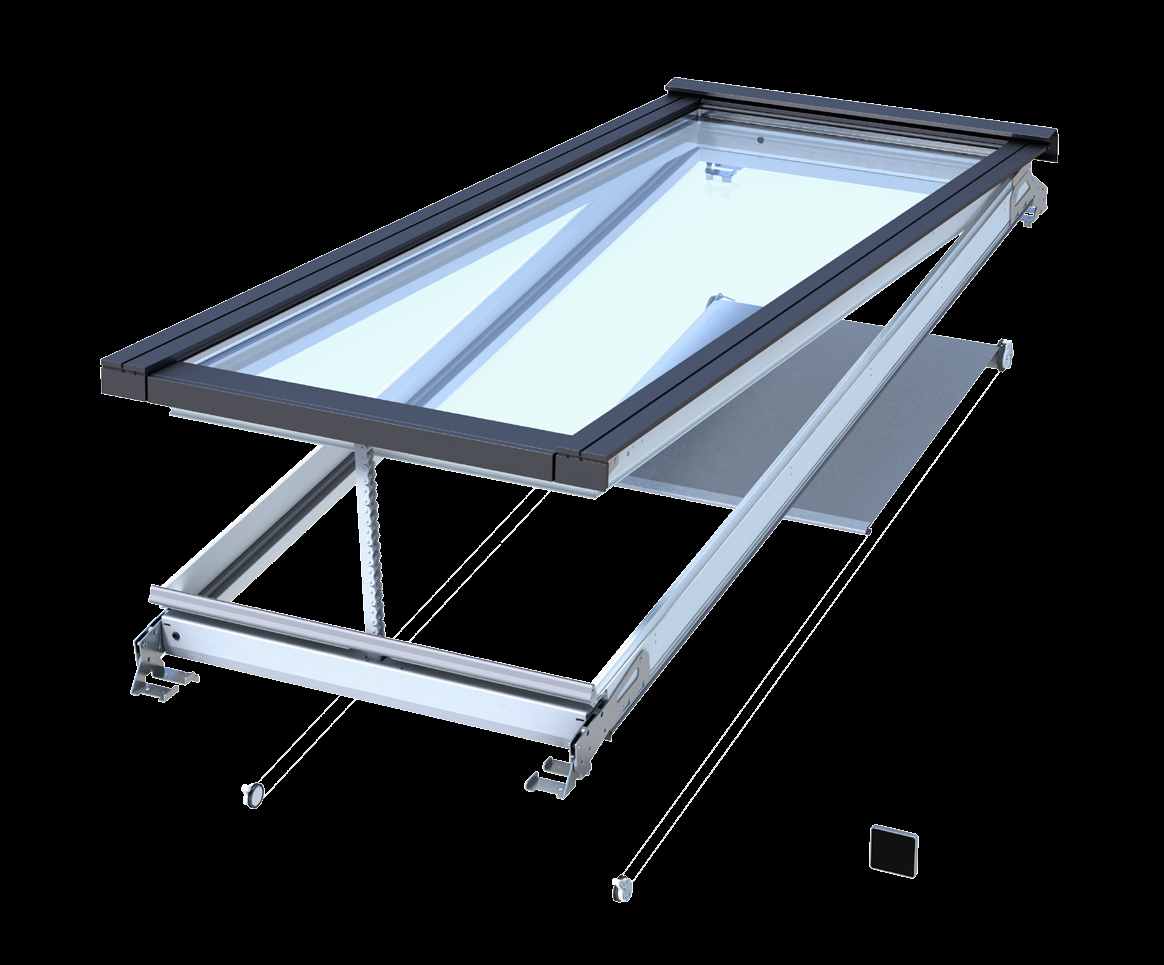

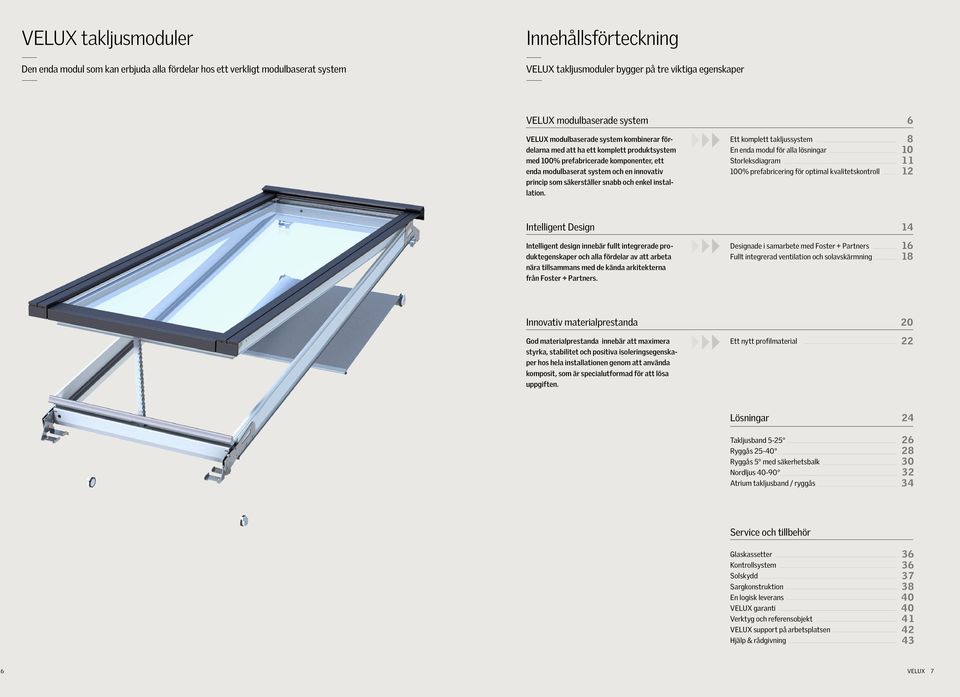

3 VELUX takljusmoduler Den enda modul som kan erbjuda alla fördelar hos ett verkligt modulbaserat system Innehållsförteckning VELUX takljusmoduler bygger på tre viktiga egenskaper VELUX modulbaserade system VELUX modulbaserade system kombinerar fördelarna med att ha ett komplett produktsystem med 100% prefabricerade komponenter, ett enda modulbaserat system och en innovativ princip som säkerställer snabb och enkel installation. Ett komplett takljussystem En enda modul för alla lösningar Storleksdiagram 100% prefabricering för optimal kvalitetskontroll Intelligent Design Intelligent design innebär fullt integrerade produktegenskaper och alla fördelar av att arbeta nära tillsammans med de kända arkitekterna från Foster + Partners. Designade i samarbete med Foster + Partners Fullt integrerad ventilation och solavskärmning Innovativ materialprestanda God materialprestanda innebär att maximera styrka, stabilitet och positiva isoleringsegenskaper hos hela installationen genom att använda komposit, som är specialutformad för att lösa uppgiften. Ett nytt profilmaterial Lösningar Takljusband 5-25 Ryggås Ryggås 5 med säkerhetsbalk Nordljus Atrium takljusband / ryggås Service och tillbehör Glaskassetter Kontrollsystem Solskydd Sargkonstruktion En logisk leverans VELUX garanti Verktyg och referensobjekt VELUX support på arbetsplatsen Hjälp & rådgivning VELUX 7

4 VELUX modulbaserade system Ryggåslösning i 40 taklutning på SIEMENS huvudkontor, allerup, Danmark I generationer har takljus designats och installerats med komponenter som har behövts kundanpassas för varje specifik byggnads design. Glasrutor och profiler har levererats på separata pallar. Omständiga monteringsprocedurer har hållit byggnaden öppen för väder och vind och därmed gjort den sårbar i veckovis. Det har aldrig varit en enkel uppgift. du ett enda modulsystem. Alla viktiga komponenter tillverkas, testas och integreras i en kontrollerad miljö och förmonteras innan leverans. Från en arkitektonisk synvinkel kommer detta modulkoncept från en förenklad designprocess där öppenhet och enkel specifikation är nyckelord. VELUX takljusmoduler är en helt annan historia. Med ett helt prefabricerat modulbaserat koncept får 8 VELUX 9

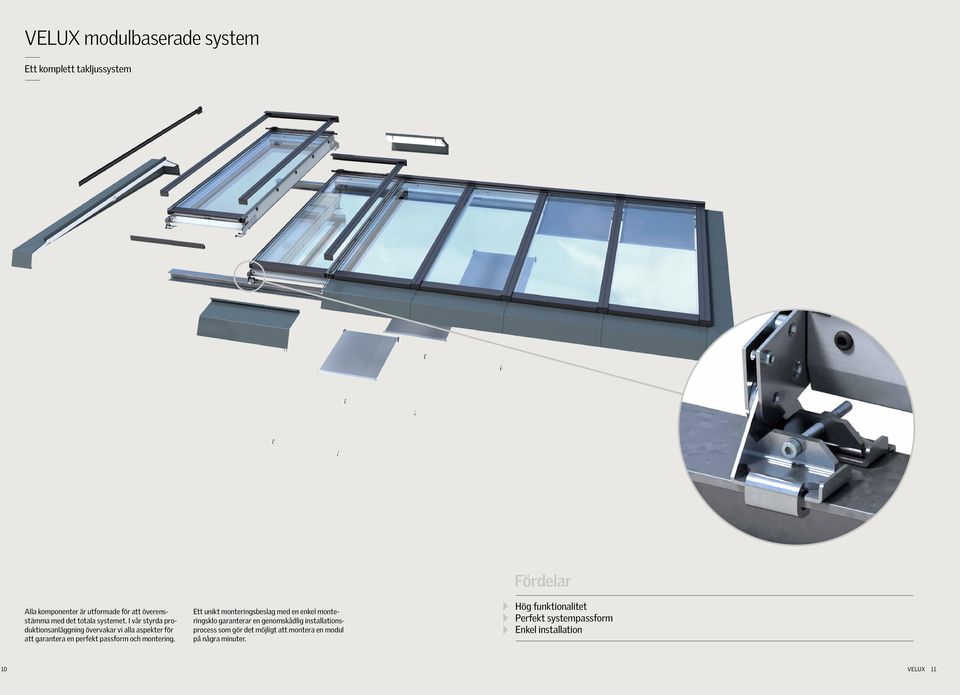

5 VELUX modulbaserade system Ett komplett takljussystem Alla komponenter är utformade för att överensstämma med det totala systemet. I vår styrda produktionsanläggning övervakar vi alla aspekter för att garantera en perfekt passform och montering. Ett unikt monteringsbeslag med en enkel monteringsklo garanterar en genomskådlig installationsprocess som gör det möjligt att montera en modul på några minuter. Fördelar Hög funktionalitet Perfekt systempassform Enkel installation 10 VELUX 11

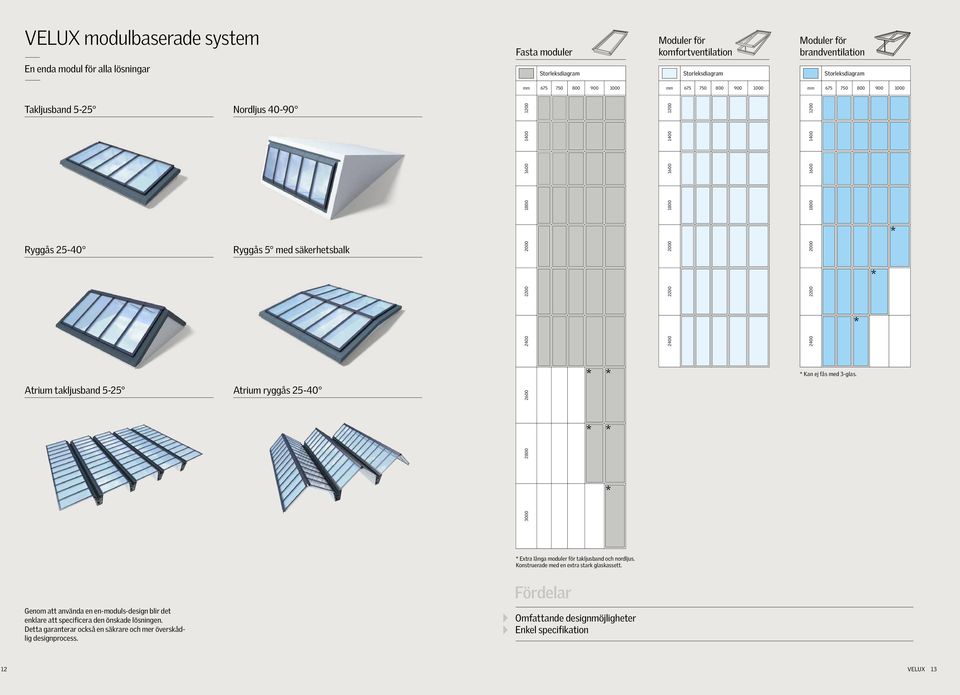

6 VELUX modulbaserade system Fasta moduler Moduler för komfortventilation Moduler för brandventilation En enda modul för alla lösningar Storleksdiagram Storleksdiagram Storleksdiagram mm mm mm Takljusband 5-25 Nordljus Ryggås Ryggås 5 med säkerhetsbalk * * Atrium takljusband 5-25 Atrium ryggås * * * * 2200 * 2400 * Kan ej fås med 3-glas. * * Extra långa moduler för takljusband och nordljus. Konstruerade med en extra stark glaskassett. Genom att använda en en-moduls-design blir det enklare att specificera den önskade lösningen. Detta garanterar också en säkrare och mer överskådlig designprocess. Fördelar Omfattande designmöjligheter Enkel specifikation 12 VELUX 13

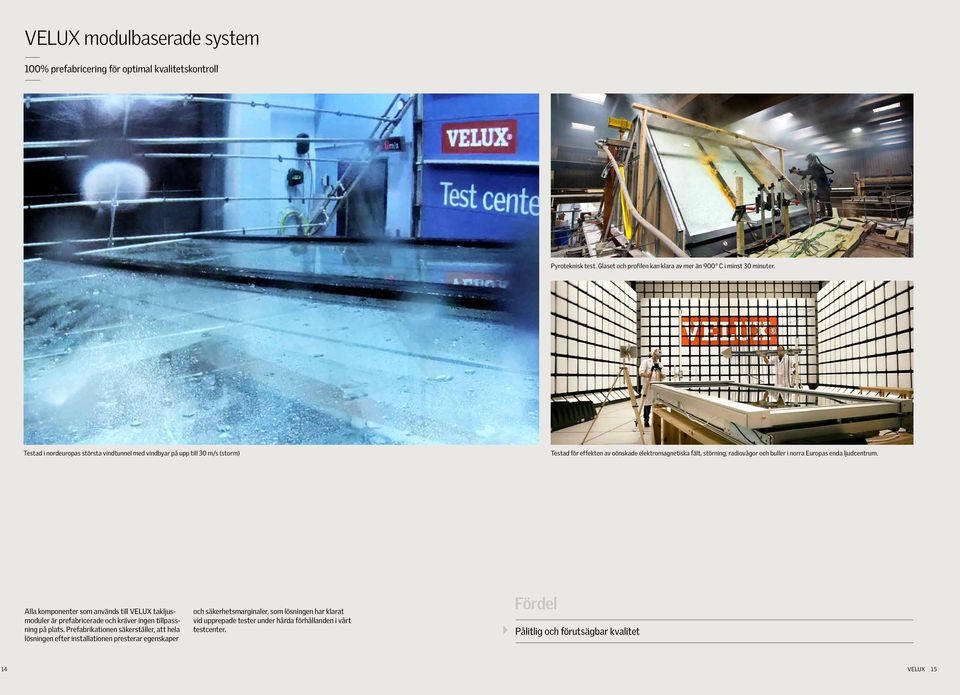

7 VELUX modulbaserade system 100% prefabricering för optimal kvalitetskontroll Pyroteknisk test. Glaset och profilen kan klara av mer än 900 C i minst 30 minuter. Testad i nordeuropas största vindtunnel med vindbyar på upp till 30 m/s (storm) Testad för effekten av oönskade elektromagnetiska fält, störning, radiovågor och buller i norra Europas enda ljudcentrum. Alla komponenter som används till VELUX takljusmoduler är prefabricerade och kräver ingen tillpassning på plats. Prefabrikationen säkerställer, att hela lösningen efter installationen presterar egenskaper och säkerhetsmarginaler, som lösningen har klarat vid upprepade tester under hårda förhållanden i vårt testcenter. Fördel Pålitlig och förutsägbar kvalitet 14 VELUX 15

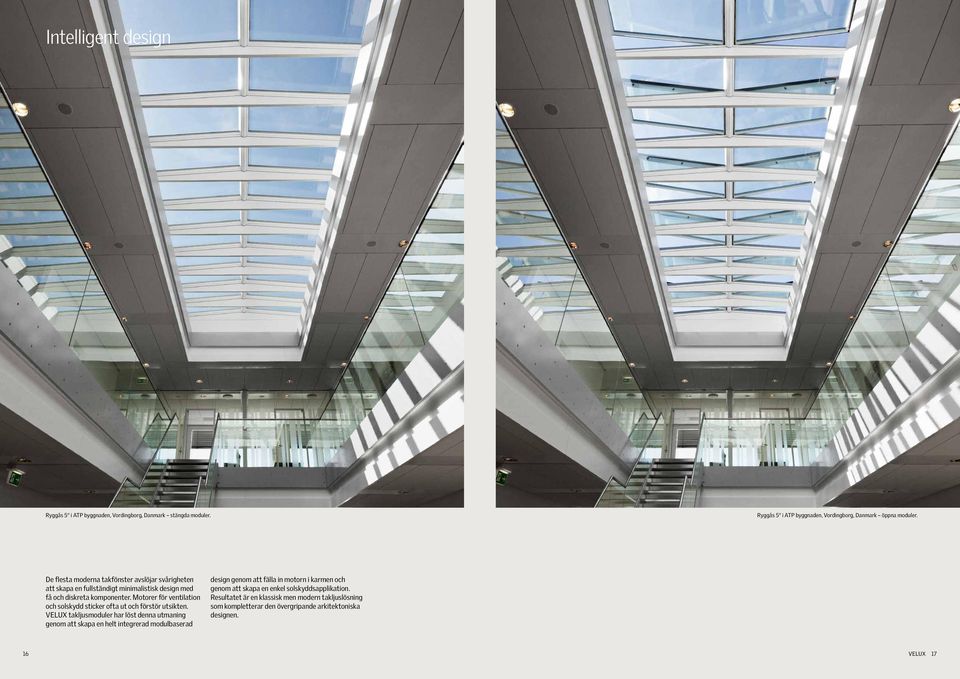

8 Intelligent design Ryggås 5 i ATP byggnaden, Vordingborg, Danmark stängda moduler. Ryggås 5 i ATP byggnaden, Vordingborg, Danmark öppna moduler. De flesta moderna takfönster avslöjar svårigheten att skapa en fullständigt minimalistisk design med få och diskreta komponenter. Motorer för ventilation och solskydd sticker ofta ut och förstör utsikten. VELUX takljusmoduler har löst denna utmaning genom att skapa en helt integrerad modulbaserad design genom att fälla in motorn i karmen och genom att skapa en enkel solskyddsapplikation. Resultatet är en klassisk men modern takljuslösning som kompletterar den övergripande arkitektoniska designen. 16 VELUX 17

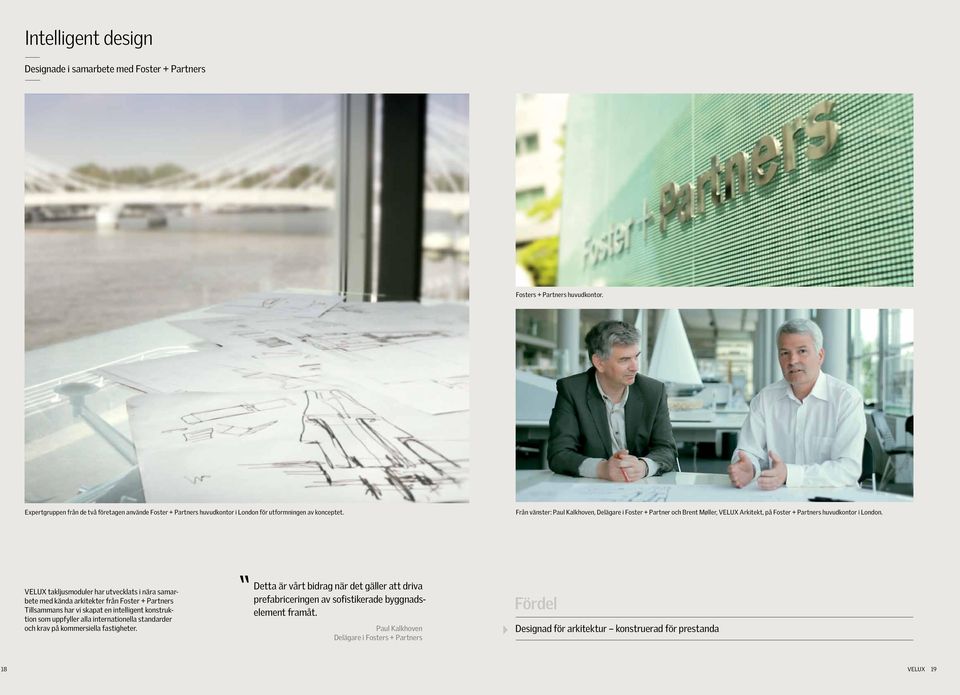

9 Intelligent design Designade i samarbete med Foster + Partners Fosters + Partners huvudkontor. Expertgruppen från de två företagen använde Foster + Partners huvudkontor i London för utformningen av konceptet. Från vänster: Paul Kalkhoven, Delägare i Foster + Partner och rent Møller, VELUX Arkitekt, på Foster + Partners huvudkontor i London. VELUX takljusmoduler har utvecklats i nära samarbete med kända arkitekter från Foster + Partners Tillsammans har vi skapat en intelligent konstruktion som uppfyller alla internationella standarder och krav på kommersiella fastigheter. Detta är vårt bidrag när det gäller att driva prefabriceringen av sofistikerade byggnadselement framåt. Paul Kalkhoven Delägare i Fosters + Partners Fördel Designad för arkitektur konstruerad för prestanda 18 VELUX 19

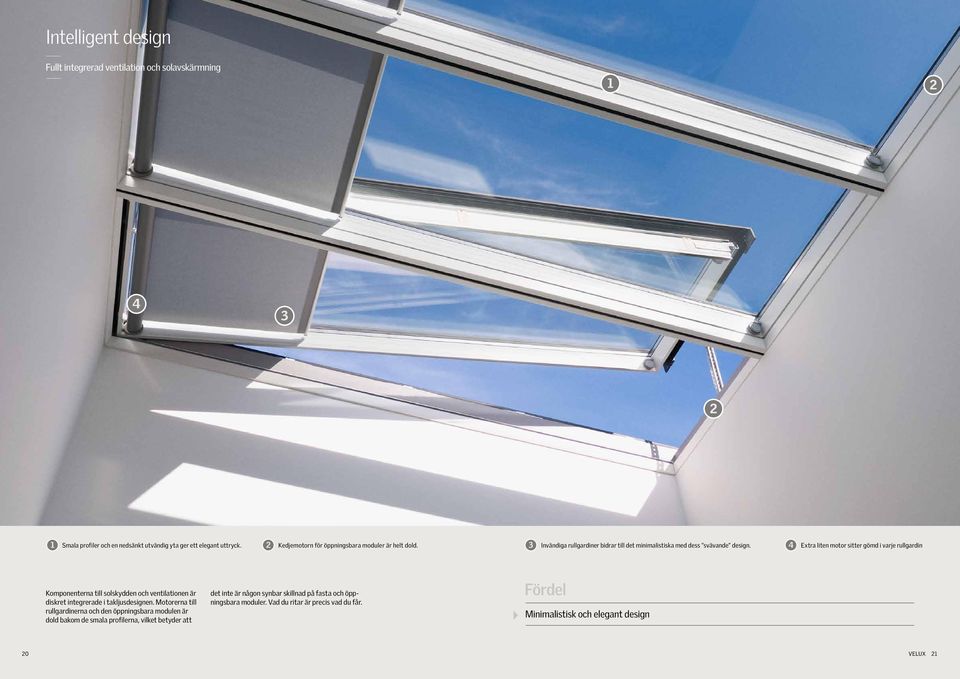

10 Intelligent design Fullt integrerad ventilation och solavskärmning Smala profiler och en nedsänkt utvändig yta ger ett elegant uttryck. Kedjemotorn för öppningsbara moduler är helt dold. Invändiga rullgardiner bidrar till det minimalistiska med dess svävande design. Extra liten motor sitter gömd i varje rullgardin Komponenterna till solskydden och ventilationen är diskret integrerade i takljusdesignen. Motorerna till rullgardinerna och den öppningsbara modulen är dold bakom de smala profilerna, vilket betyder att det inte är någon synbar skillnad på fasta och öppningsbara moduler. Vad du ritar är precis vad du får. Fördel Minimalistisk och elegant design 20 VELUX 21

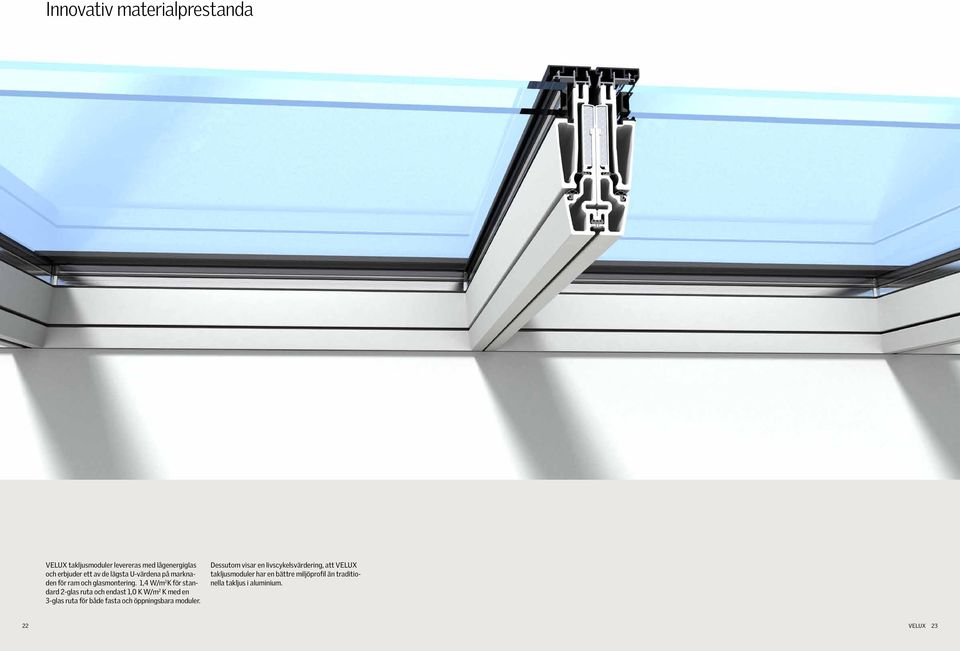

11 Innovativ materialprestanda VELUX takljusmoduler levereras med lågenergiglas och erbjuder ett av de lägsta U-värdena på marknaden för ram och glasmontering. 1,4 W/m 2 K för standard 2-glas ruta och endast 1,0 K W/m 2 K med en 3-glas ruta för både fasta och öppningsbara moduler. Dessutom visar en livscykelsvärdering, att VELUX takljusmoduler har en bättre miljöprofil än traditionella takljus i aluminium. 22 VELUX 23

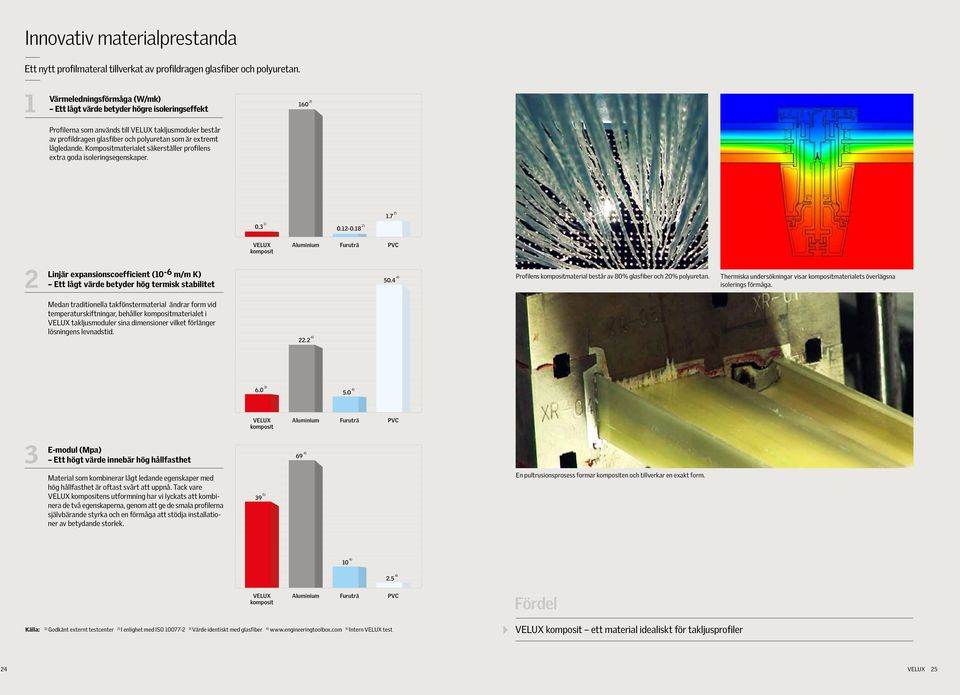

12 Innovativ materialprestanda Ett nytt profilmateral tillverkat av profildragen glasfiber och polyuretan. 1 Värmeledningsförmåga (W/mk) Ett lågt värde betyder högre isoleringseffekt Profilerna som används till VELUX takljusmoduler består av profildragen glasfiber och polyuretan som är extremt lågledande. Kompositmaterialet säkerställer profilens extra goda isoleringsegenskaper ) 2) ) ) VELUX komposit Aluminium Furuträ PVC 2 Linjär expansionscoefficient (10-6 m/m K) Ett lågt värde betyder hög termisk stabilitet ) Profilens kompositmaterial består av 80% glasfiber och 20% polyuretan. Thermiska undersökningar visar kompositmaterialets överlägsna isolerings förmåga. Medan traditionella takfönstermaterial ändrar form vid temperaturskiftningar, behåller kompositmaterialet i VELUX takljusmoduler sina dimensioner vilket förlänger lösningens levnadstid ) 6.0 3) 5.0 4) VELUX komposit Aluminium Furuträ PVC 3 E-modul (Mpa) Ett högt värde innebär hög hållfasthet 69 4) Material som kombinerar lågt ledande egenskaper med hög hållfasthet är oftast svårt att uppnå. Tack vare VELUX kompositens utformning har vi lyckats att kombinera de två egenskaperna, genom att ge de smala profilerna självbärande styrka och en förmåga att stödja installationer av betydande storlek. 39 5) En pultrusionsprosess formar kompositen och tillverkar en exakt form. 10 4) 2.5 4) VELUX komposit Aluminium Furuträ PVC Fördel Källa: 1) Godkänt externt testcenter 2) I enlighet med ISO ) Värde identiskt med glasfiber 4) 5) Intern VELUX test VELUX komposit ett material idealiskt för takljusprofiler 24 VELUX 25

13 Lösningar Takljusband Nordljus Ryggås Ryggås 5 med säkerhetsbalk. Atrium takljusband VELUX 27

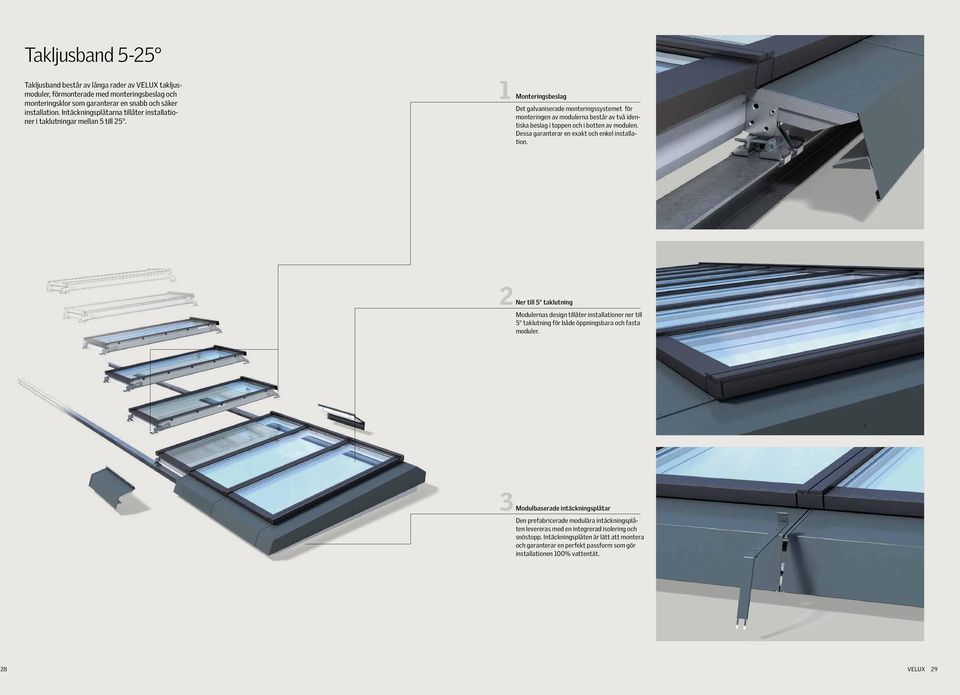

14 Takljusband 5-25 Takljusband består av långa rader av VELUX takljusmoduler, förmonterade med monteringsbeslag och monteringsklor som garanterar en snabb och säker installation. Intäckningsplåtarna tillåter installationer i taklutningar mellan 5 till Monteringsbeslag Det galvaniserade monteringssystemet för monteringen av modulerna består av två identiska beslag i toppen och i botten av modulen. Dessa garanterar en exakt och enkel installation. 2 Ner till 5 taklutning Modulernas design tillåter installationer ner till 5 taklutning för både öppningsbara och fasta moduler. 3 Modulbaserade intäckningsplåtar Den prefabricerade modulära intäckningsplåten levereras med en integrerad isolering och snöstopp. Intäckningsplåten är lätt att montera och garanterar en perfekt passform som gör installationen 100% vattentät. 28 VELUX 29

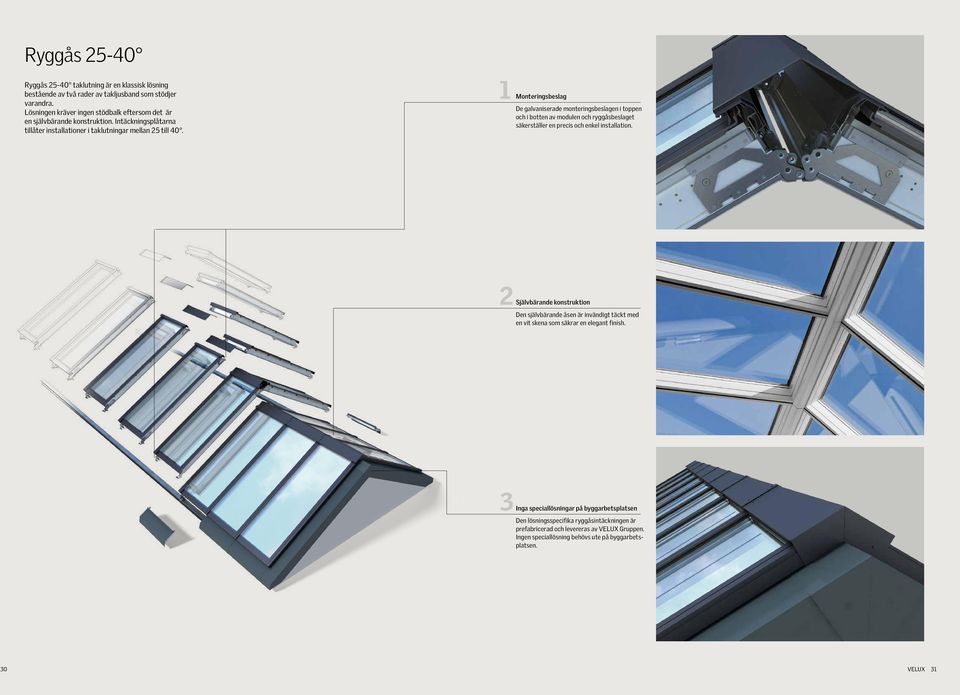

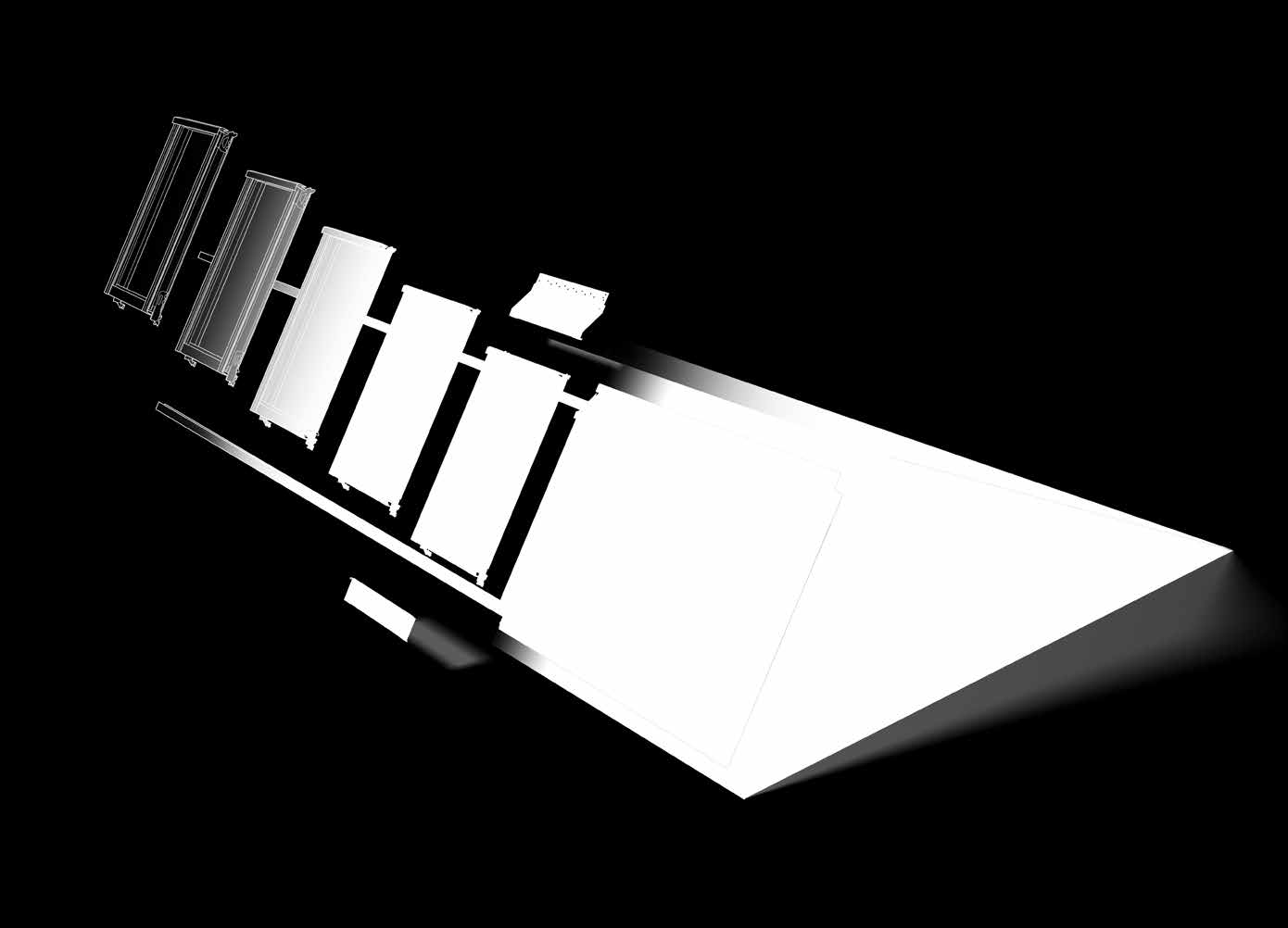

15 Ryggås Ryggås taklutning är en klassisk lösning bestående av två rader av takljusband som stödjer varandra. Lösningen kräver ingen stödbalk eftersom det är en självbärande konstruktion. Intäckningsplåtarna tillåter installationer i taklutningar mellan 25 till Monteringsbeslag De galvaniserade monteringsbeslagen i toppen och i botten av modulen och ryggåsbeslaget säkerställer en precis och enkel installation. 2 Självbärande konstruktion Den självbärande åsen är invändigt täckt med en vit skena som säkrar en elegant finish. 3 Inga speciallösningar på byggarbetsplatsen Den lösningsspecifika ryggåsintäckningen är prefabricerad och levereras av VELUX Gruppen. Ingen speciallösning behövs ute på byggarbetsplatsen. 30 VELUX 31

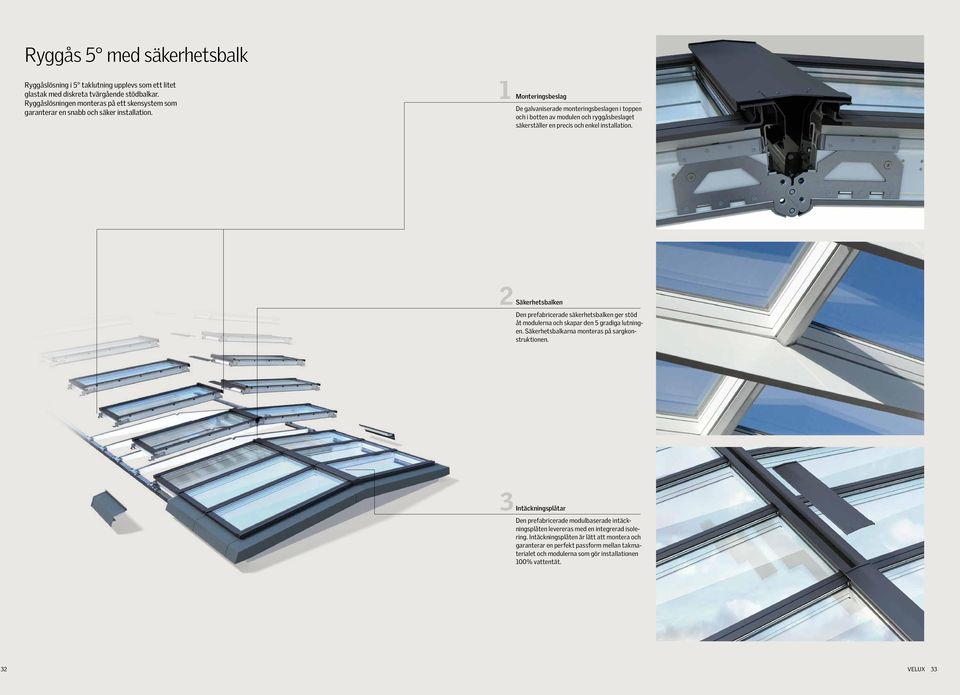

16 Ryggås 5 med säkerhetsbalk Ryggåslösning i 5 taklutning upplevs som ett litet glastak med diskreta tvärgående stödbalkar. Ryggåslösningen monteras på ett skensystem som garanterar en snabb och säker installation. 1 Monteringsbeslag De galvaniserade monteringsbeslagen i toppen och i botten av modulen och ryggåsbeslaget säkerställer en precis och enkel installation. 2 Säkerhetsbalken Den prefabricerade säkerhetsbalken ger stöd åt modulerna och skapar den 5 gradiga lutningen. Säkerhetsbalkarna monteras på sargkonstruktionen. 3 Intäckningsplåtar Den prefabricerade modulbaserade intäckningsplåten levereras med en integrerad isolering. Intäckningsplåten är lätt att montera och garanterar en perfekt passform mellan takmaterialet och modulerna som gör installationen 100% vattentät. 32 VELUX 33

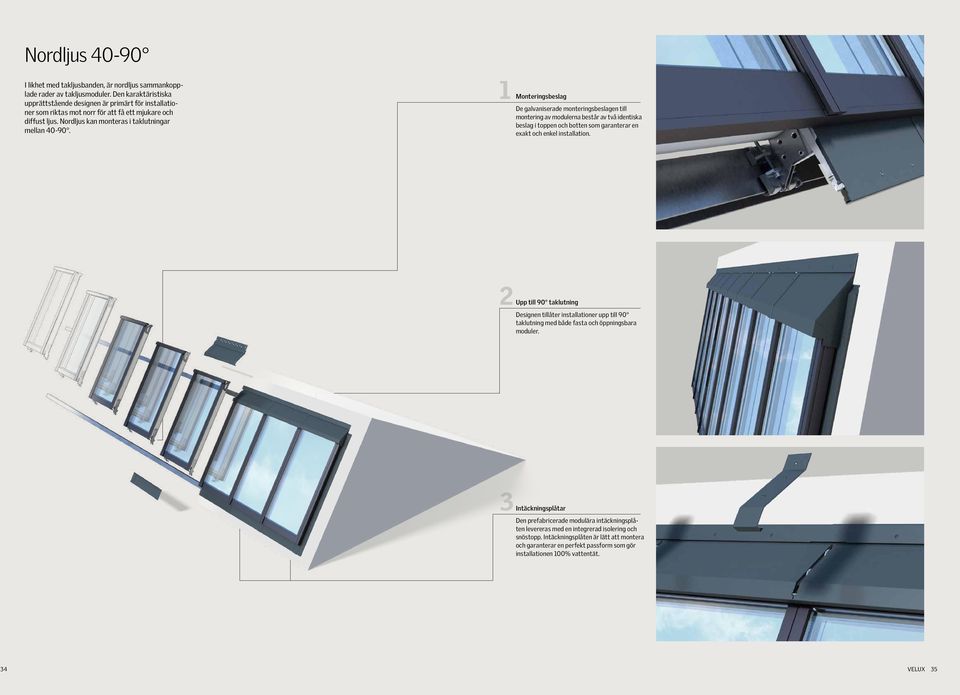

17 Nordljus I likhet med takljusbanden, är nordljus sammankopplade rader av takljusmoduler. Den karaktäristiska upprättstående designen är primärt för installationer som riktas mot norr för att få ett mjukare och diffust ljus. Nordljus kan monteras i taklutningar mellan Monteringsbeslag De galvaniserade monteringsbeslagen till montering av modulerna består av två identiska beslag i toppen och botten som garanterar en exakt och enkel installation. 2 Upp till 90 taklutning Designen tillåter installationer upp till 90 taklutning med både fasta och öppningsbara moduler. 3 Intäckningsplåtar Den prefabricerade modulära intäckningsplåten levereras med en integrerad isolering och snöstopp. Intäckningsplåten är lätt att montera och garanterar en perfekt passform som gör installationen 100% vattentät. 34 VELUX 35

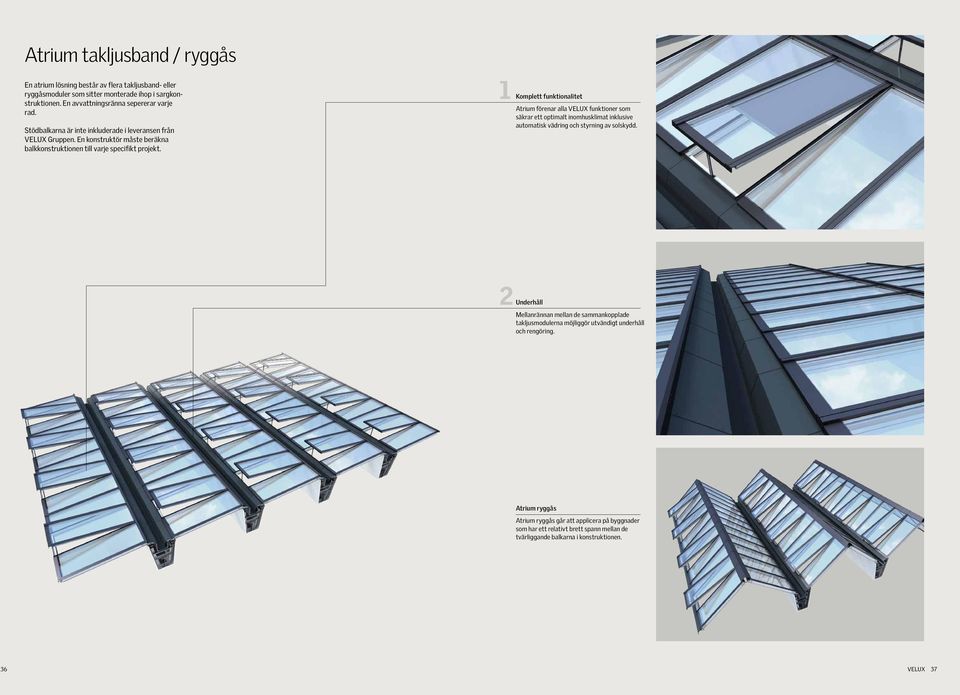

18 Atrium takljusband / ryggås En atrium lösning består av flera takljusband- eller ryggåsmoduler som sitter monterade ihop i sargkonstruktionen. En avvattningsränna sepererar varje rad. Stödbalkarna är inte inkluderade i leveransen från VELUX Gruppen. En konstruktör måste beräkna balkkonstruktionen till varje specifikt projekt. 1 Komplett funktionalitet Atrium förenar alla VELUX funktioner som säkrar ett optimalt inomhusklimat inklusive automatisk vädring och styrning av solskydd. 2 Underhåll Mellanrännan mellan de sammankopplade takljusmodulerna möjliggör utvändigt underhåll och rengöring. Atrium ryggås Atrium ryggås går att applicera på byggnader som har ett relativt brett spann mellan de tvärliggande balkarna i konstruktionen. 36 VELUX 37

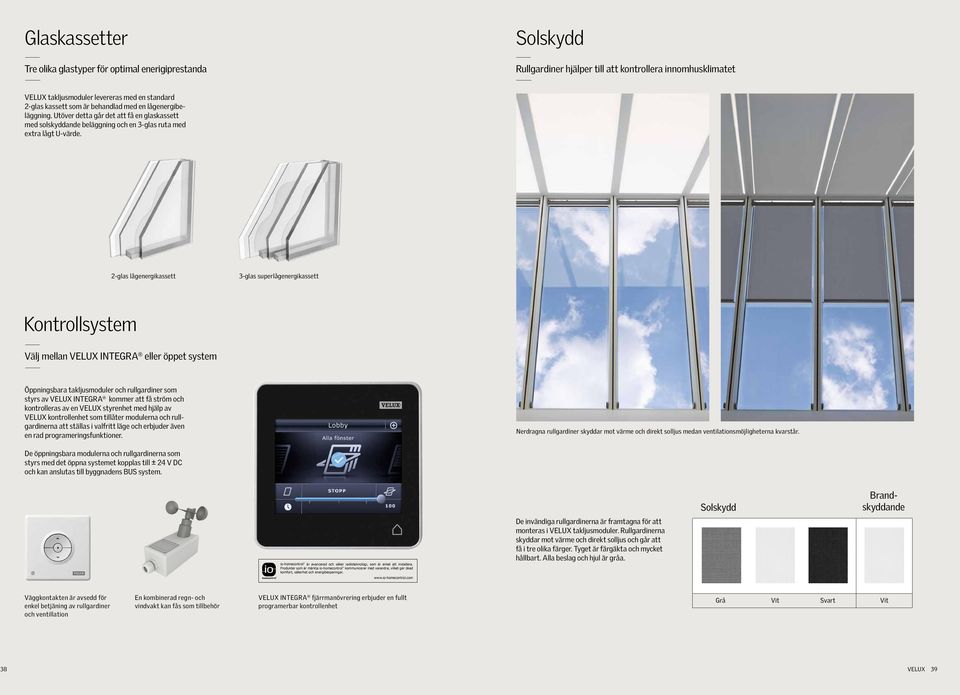

19 Glaskassetter Tre olika glastyper för optimal enerigiprestanda Solskydd Rullgardiner hjälper till att kontrollera innomhusklimatet VELUX takljusmoduler levereras med en standard 2-glas kassett som är behandlad med en lågenergibeläggning. Utöver detta går det att få en glaskassett med solskyddande beläggning och en 3-glas ruta med extra lågt U-värde. 2-glas lågenergikassett 3-glas superlågenergikassett Kontrollsystem Välj mellan VELUX INTEGRA eller öppet system Öppningsbara takljusmoduler och rullgardiner som styrs av VELUX INTEGRA kommer att få ström och kontrolleras av en VELUX styrenhet med hjälp av VELUX kontrollenhet som tillåter modulerna och rullgardinerna att ställas i valfritt läge och erbjuder även en rad programeringsfunktioner. Nerdragna rullgardiner skyddar mot värme och direkt solljus medan ventilationsmöjligheterna kvarstår. De öppningsbara modulerna och rullgardinerna som styrs med det öppna systemet kopplas till ± 24 V DC och kan anslutas till byggnadens US system. Solskydd randskyddande io-homecontrol är avancerad och säker radioteknologi, som är enkel att installera. Produkter som är märkta io-homecontrol kommunicerar med varandra, vilket ger ökad komfort, säkerhet och energibesparingar. De invändiga rullgardinerna är framtagna för att monteras i VELUX takljusmoduler. Rullgardinerna skyddar mot värme och direkt solljus och går att få i tre olika färger. Tyget är färgäkta och mycket hållbart. Alla beslag och hjul är gråa. Väggkontakten är avsedd för enkel betjäning av rullgardiner och ventillation En kombinerad regn- och vindvakt kan fås som tillbehör VELUX INTEGRA fjärrmanövrering erbjuder en fullt programerbar kontrollenhet Grå Vit Svart Vit 38 VELUX 39

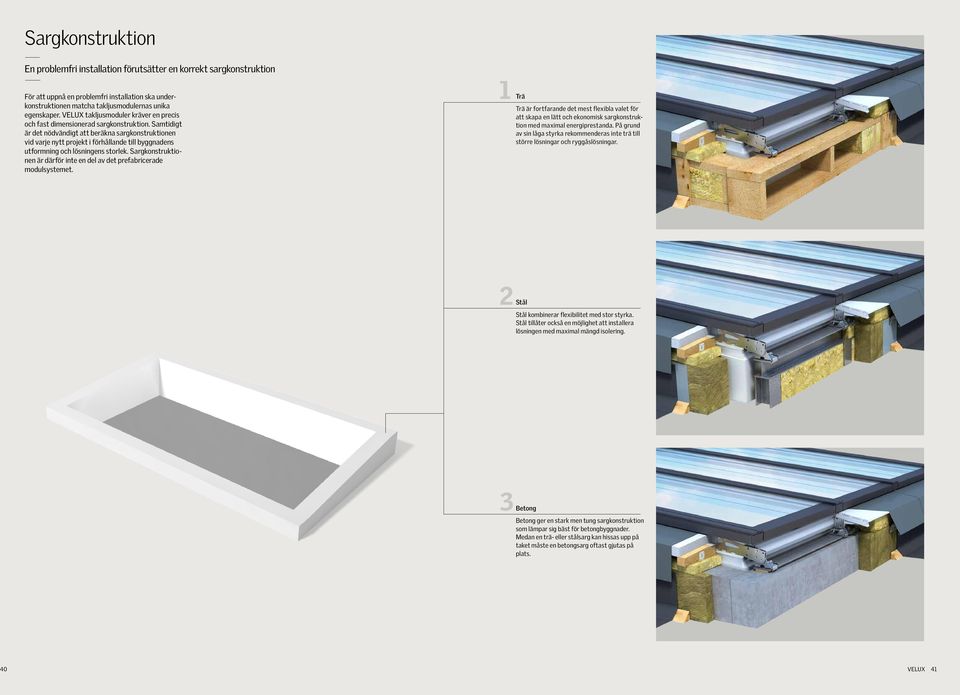

20 Sargkonstruktion En problemfri installation förutsätter en korrekt sargkonstruktion För att uppnå en problemfri installation ska underkonstruktionen matcha takljusmodulernas unika egenskaper. VELUX takljusmoduler kräver en precis och fast dimensionerad sargkonstruktion. Samtidigt är det nödvändigt att beräkna sargkonstruktionen vid varje nytt projekt i förhållande till byggnadens utformning och lösningens storlek. Sargkonstruktionen är därför inte en del av det prefabricerade modulsystemet. 1 Trä Trä är fortfarande det mest flexibla valet för att skapa en lätt och ekonomisk sargkonstruktion med maximal energiprestanda. På grund av sin låga styrka rekommenderas inte trä till större lösningar och ryggåslösningar. 2 Stål Stål kombinerar flexibilitet med stor styrka. Stål tillåter också en möjlighet att installera lösningen med maximal mängd isolering. 3 etong etong ger en stark men tung sargkonstruktion som lämpar sig bäst för betongbyggnader. Medan en trä- eller stålsarg kan hissas upp på taket måste en betongsarg oftast gjutas på plats. 40 VELUX 41

21 En logisk leverans Alla moduler märks för logistisk kontroll och byggnadsoptimering Verktyg och referensobjekt Ta en titt på våra professionella verktyg och referensobjekt på velux.se/takljussmoduler Hemsida Film esök vår hemsida, hitta svar på dina frågor i vårt bakgrundsmaterial och prova våra professionella verktyg. Få inblick i både vision och produktprogram på några få minuter. Filmen erbjuder en ovanlig inblick bakom kulisserna hos Foster + Partners och berättelsen om designprocessen från start till slut. Tekniska data Referensobjekt VELUX modular skylights Sub-construction for ridgelight VELUX Modular Skylights Maintenance and Cleaning Guide VELUX Modular Skylights Technical Handbook Sågbäcksgymnasiet VELUX Modular Skylights make schooldays brighter and happier De Assenburg Shopping Mall VELUX Modular Skylights became the centrepiece of a successful city renovation project St. Francis Primary School VELUX Modular Skylights created a bright and inspiring learning environment Sub-construction for ridgelight at pitch Version 1.0 VELUX modular skylights installed in a ridgelight solution are build The sub-construction is not included in the VELUX delivery. The on a sub-construction made of steel or concrete. The sub-construction raises the modules above the roof surface, protecting the con- principles and must be designed and dimensioned to fit the specific sub-construction as shown in the drawing only represents general struction against water and drifting snow, and provides the building project, local architectural style and practice, and the directions of other building supporting base for the modular skylights. suppliers. velux.co.uk/modularskylights Materials The profiles in VELUX Modular Skylights are made of a composite Gaskets are made of EPDM rubber and AS plastic. The mounting material, consisting of approximately 80% fibreglass and 20% brackets are made of galvanized steel with chrome III coating, polyurethane. The surfaces are treated with a two component which under normal conditions will prevent corrosion during the polyurethane lacquer. The profile can be fitted with a 2 or 3-layer entire lifespan of the skylight. All exterior surfaces are aluminium, insulating pane. treated with powder lacquer. VAS VELUX GroUp. VELUX And THE red VELUX LoGo ArE registered TrAdEmArkS USEd UndEr LicEncE by THE VELUX GroUp. FoToS: STAmErS kontor (ForSidE, SidE 2-3 og 13-22) VAS VELUX GroUp. VELUX And THE red VELUX LoGo ArE registered TrAdEmArkS USEd UndEr LicEncE by THE VELUX GroUp. FoToS: STAmErS kontor (ForSidE, SidE 2-3 og 13-22) VAS VELUX GROUP. VELUX AND THE RED VELUX LOGO ARE REGISTERED TRADEMARKS USED UNDER LICENCE Y THE VELUX GROUP. FOTOS: STAMERS KONTOR (FORSIDE, SIDE 2-3 OG 13-22) Vid leverans är varje pall tydligt märkt med en bokstav som visar innehållets plats i installationsprocessen. okstäverna gör det enkelt att arrangera leveransen när den mottages så att varje komponent finns tillgänglig på rätt plats vid rätt tidpunkt. Våra tekniska datablad innehåller alla viktiga data man behöver. eställ eller ladda ner från vår hemsida. Se exempel på genomförda projekt och läs hur arkitekter, byggherrar, installatörer och användare upplever VELUX takljusmoduler. VELUX Daylight Visualizer CAD VELUX garanti VELUX takljusmoduler omfattas av 10-års garanti VELUX takljusmoduler och intäckningsplåtar omfattas av 10-års garanti. Rullgardiner, motorer och andra elektriska komponenter som är en del av det modulbaserade systemet omfattas av 3-års garanti. All garanti förutsätter en korrekt installation och användning. Läs mer om VELUX garantivilkor på: velux.se/takljusmoduler 10 ÅR GARANTI Prova dagsljuseffekten i din valda lösning i förhållande till solens bana under alla tider på året. Ladda ner värdefulla verktyg från vår hemsida, bl.a CAD, ArchiCad och Revit elements. Annmäl dig till vår uppdateringsservice och mottag viktiga uppdateringar. 42 VELUX 43

22 Loads from brackets due to self weight of module 50 Measurements Per opening Total A: Opening width 4,534 mm 4,534 mm : Opening length 11,056 mm C: Sub-construction width 4,954 mm D: Sub-construction length 11,476 mm E: Internal lining width 4,384 mm 4,385 mm F: Internal lining length 10,966 mm G: Thickness of sub-construction 210 mm H: Thickness of sub-construction gable 210 mm I: Distance from sub construction to internal lining - bottom 75 mm L L K: Distance from sub construction to internal lining - gable 45 mm L: Pitch 25 M: Module width 1000 mm N: Module height 2,400 mm 1,000 mm O O: Gable height 1,057 mm mm Specification 1 pcs Installation 1 pcs.»ridgelight «Module size 1000*2400 mm *2400 mm FALSE Type of glazing Double glazed special pane Pane construction Special Sub-construction (not delivered by VELUX) E Type of sub-construction Steel Length of steel profiles 11,172 mm I I G ± 5 A G ± 5 Product data Per opening Total Total weight of modules 2,462 kg 2,462 kg C ± 5 Total m2 modules m m2 Loads from brackets due to self weight of module - Vertical load per corner bracket (FV) 0.6 kn kn - Vertical load per running meter (FV/m) 1.2 kn/m kn/m - Horizontal load per corner bracket (FH) 0.6 kn kn Cross section A-A - Horizontal load per running meter (FH/m) 1.2 kn/m kn/m Total ventilation area (Ac) 7.88 m m2 Cross section A-A Total aerodynamic ventilation area (smoke) (Aa) N/A N/A Estimated installation time 41 man hrs 41 man hrs Product solution Per opening Total Size Product code Fixed modules 12 pcs 12 pcs 1000*2400 mm HFC [2] Comfort venting modules 10 pcs 10 pcs 1000*2400 mm HVC [2] Smoke and comfort venting modules 0 pcs 0 pcs 1000*2400 mm HVC [2]A Fixed modules 0 pcs 0 pcs 0*2400 mm SPECIAL HFCX 0099[2] FALSE Comfort venting modules 0 pcs 0 pcs 0*2400 mm SPECIAL HVCX 0099[2] 0 Smoke and comfort venting modules 0 pcs 0 pcs 0*2400 mm SPECIAL HVCX 0099[2]A Total no of modules 22 pcs 22 pcs Flashing module 1 1 pcs 1 pcs 1000*2400 mm ERC Flashing module 2 9 pcs 9 pcs 1000 mm ERC Flashing module 3 1 pcs 1 pcs 1000*2400 mm ERC Flashing module 1 0 pcs 0 pcs 0*2400 mm SPECIAL ERCX 0001 Flashing module 2 0 pcs 0 pcs 0 mm SPECIAL ERCX 0002 Flashing module 3 0 pcs 0 pcs 0*2400 mm SPECIAL ERCX 0003 Total no of flashings 11 pcs 11 pcs Cross section - TRUE Roller blinds and electrical control for roller blinds Roller blinds None 0 pcs 1000*2400 mm RMM Roller blinds 0 pcs 0 pcs 0*2400 mm SPECIAL RMMX 4083 Total no of roller blinds 0 pcs 0 pcs Extension cable for KLC pcs 0 pcs KLL 050 WW Wall-mounted keypad (for roller blinds) 0 pcs KLI 110 WW FALSE Switch interface (for roller blinds) 0 pcs KLF 050 WW Remote control 2 pcs KLR 100 WW Accessories for comfort ventilation Control unit (for 1 venting module) 10 pcs 10 pcs KLC 400 UK Remote control 2 pcs KLR 100 WW Wall-mounted keypad (for venting modules) 0 pcs KLI 110 WW Switch interface (for venting modules) 0 pcs KLF 050 WW Rain & wind sensor package 1 pcs KLA S105 UK Interface/repeater 0 pcs KLF 100 UK N N Plan VELUX GROUP, VELUX and VELUX logo are registered trademarks. When installing VELUX Modular Skylights the customer must make sure to meet applicable building and fire 2 11 requirements. The sub construction as shown in the drawing only represents the principles thereof and must be designed and dimensioned to fit the specific building project, local architectural style and practice, and the directions of other building suppliers. VELUX shall not be liable for the drawing and the constructional quality of the installation. Please contact VELUX for technical specifications of VELUX Project name: Project name Modular Skylights including dimensions of the specified pane. Skylight ID: Skylight ID 2 VELUX Modular Skylights Date: Description Drawing no Rev. date: Cross section 001 Initials: ARR Project no: V-G VELUX Company Ltd. VELUX support på arbetsplatsen Från ritning till färdig installation Hjälp och rådgivning Kontakta VELUX Svenska A för mer information och rådgivning min 200 min 200 < ; ; A 9 A A Control unit (for 4 roller blinds) #VALUE! 0 pcs KLC 400 UK = = = = = = = = = = = VELUX A/S Våra experter hjälper dig att identifiera den bästa och mest lönsamma lösningen. Kontakta oss för mer information. VELUX Gruppen erbjuder support på arbetsplatsen under hela projektet. Med utgångspunkt i varje byggnadsprojekt hjälper vi till att hitta den bästa lösningen och leveransalternativet. All teknisk dokumentation finns tillgänglig både on- och offline för planering, enkel specifikation, konstruktionsbearbetning mm. För att säkerställa en felfri installation erbjuder vi utbildning av berörda montörer. Utbildningen ger montörerna kunskapen och självförtroendet de behöver för att färdigställa arbetet säkert och snabbt. När installationen är klar erbjuder vi omfattande stöd i form av vägledning, skötsel- och underhållsanvisningar samt påminnelser om uppdateringar. Adress: VELUX Svenska A Karbingatan Helsingborg Tfn: info@velux.se 44 VELUX 45 43
