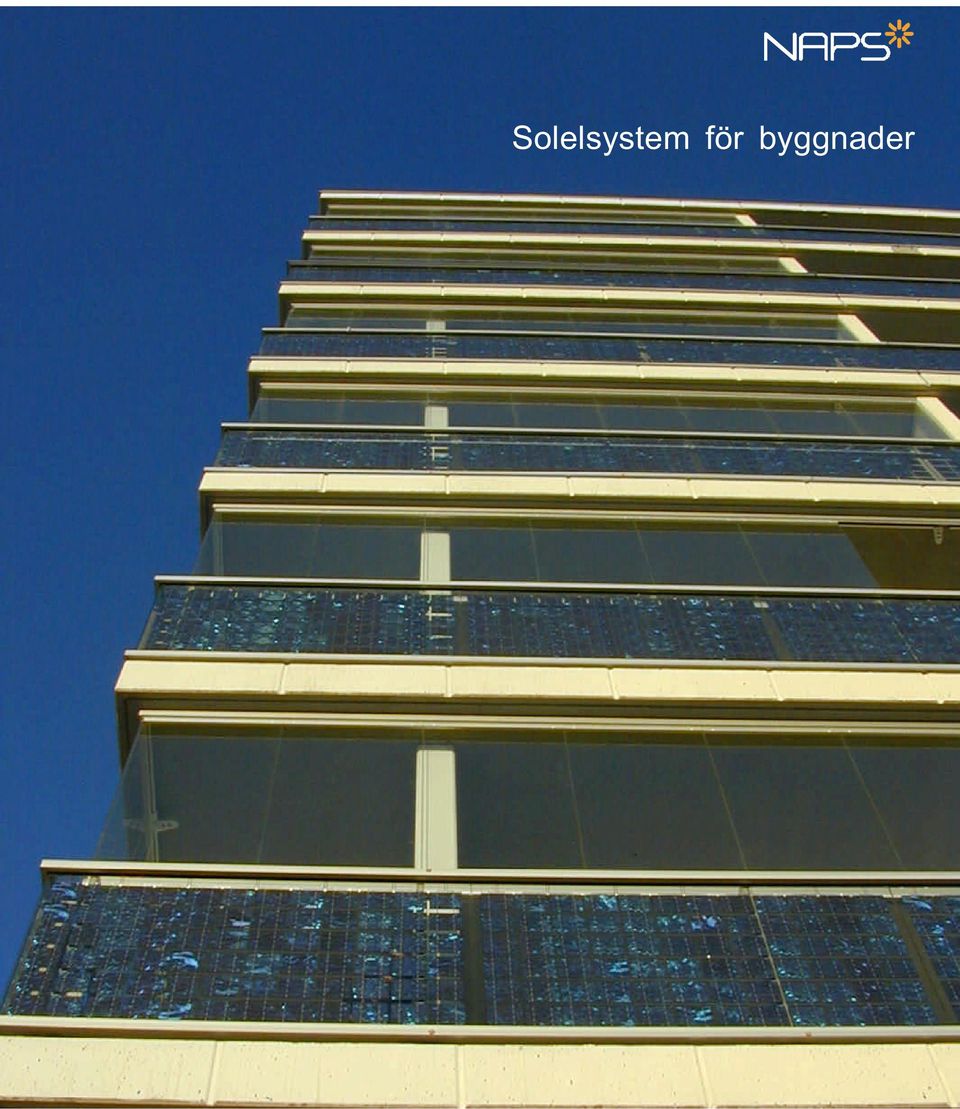

1 Solar electric Solelsystem systems för for byggnader buildings

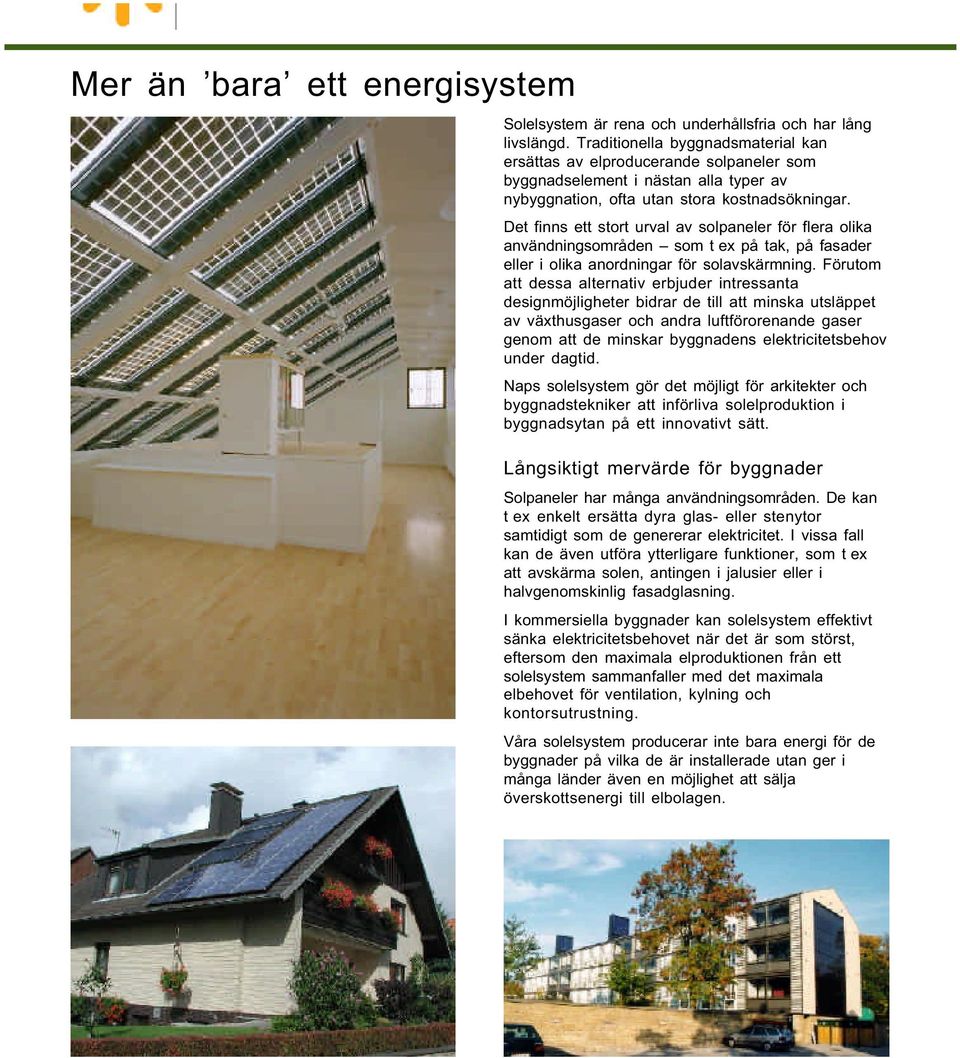

2 Mer än bara ett energisystem Solelsystem är rena och underhållsfria och har lång livslängd. Traditionella byggnadsmaterial kan ersättas av elproducerande solpaneler som byggnadselement i nästan alla typer av nybyggnation, ofta utan stora kostnadsökningar. Det finns ett stort urval av solpaneler för flera olika användningsområden som t ex på tak, på fasader eller i olika anordningar för solavskärmning. Förutom att dessa alternativ erbjuder intressanta designmöjligheter bidrar de till att minska utsläppet av växthusgaser och andra luftförorenande gaser genom att de minskar byggnadens elektricitetsbehov under dagtid. Naps solelsystem gör det möjligt för arkitekter och byggnadstekniker att införliva solelproduktion i byggnadsytan på ett innovativt sätt. Långsiktigt mervärde för byggnader Solpaneler har många användningsområden. De kan t ex enkelt ersätta dyra glas- eller stenytor samtidigt som de genererar elektricitet. I vissa fall kan de även utföra ytterligare funktioner, som t ex att avskärma solen, antingen i jalusier eller i halvgenomskinlig fasadglasning. I kommersiella byggnader kan solelsystem effektivt sänka elektricitetsbehovet när det är som störst, eftersom den maximala elproduktionen från ett solelsystem sammanfaller med det maximala elbehovet för ventilation, kylning och kontorsutrustning. Våra solelsystem producerar inte bara energi för de byggnader på vilka de är installerade utan ger i många länder även en möjlighet att sälja överskottsenergi till elbolagen.

3 Tak och fasader på kommersiella byggnader är idealiska platser för montering av stora ytor med solpaneler, som kan vara dekorativa och samtidigt fungera som elproducerande byggnadselement. Vy av ut- och insida av en entréhalls glastak, som även tjänar som solskydd.

4 Systemet så här enkelt fungerar det Solpanelerna fångar upp solljuset och omvandlar det till likström. En eller flera växelriktare omvandlar den likström som producerats av grupper av solpaneler till växelström, som överensstämmer med fastighetens ordinarie elsystem. Solelen används direkt i byggnaden och eventuellt överskott matas till det lokala elnätet. Nattetid, eller andra tider när behovet i byggnaden överstiger solelsystemets produktionskapacitet, tas elen från det lokala elnätet. Solelsystemet både utjämnar variationer i förbrukningen och sänker elkostnaderna. Så här enkelt är det! Huvudkomponenter i ett nätanslutet solelsystem: 1. Solpaneler, 2. Växelriktare, 3. KWh-räknare, 4. Elcentral, 5. Anslutning till elnätet. Solpaneler monterades på husgaveln vid renoveringen av ett flerbostadshus.

5 Design och prestanda går hand i hand Solpanelers elproduktion står nästan i direkt proportion till den mängd solljus som faller på deras yta. Systemets energiproduktion beror därför på var byggnaden befinner sig och på solpanelernas lutning och placering. Naps har dimensioneringsprogram för att individuellt beräkna exakt prestanda för alla typer av solelsystem och för alla platser. Det gör det möjligt att definiera ett optimalt systemkoncept tidigt i designfasen. En vertikal fasad som är vänd mot ekvatorn producerar mellan 65 och 110 kwh/m 2 om året, beroende på placeringsort, medan ett taksystem som är vänt mot ekvatorn och har en lutning på kan producera kwh/m 2 om året. Så länge lutningen håller sig inom 45 av optimal lutning är de förluster som uppstår ofta små (mindre än 10%); 70-80% av optimal produktion kan erhållas om systemet är vänt mot öster eller väster. Dessa siffror förutsätter emellertid att panelerna inte skuggas av närliggande byggnader, träd eller andra hinder. Allt detta tas i beaktande vid design av varje system. I byggnadsintegrerade solelsystem är den totala kostnaden för den yta som solpanelerna skall täcka viktig, eftersom panelerna kan ersätta annat byggmaterial. Den faktiska extrakostnaden för den yta som skall täckas med solpaneler är skillnaden mellan priset för solpanelerna och det material de kan ersätta. Exklusiv fasadbeklädnad Integrerade PV, glas-glas PV utanpå befintligt material Beklädnad med dubbelglas Aluminiumbeklädnad Beklädnad med enkelglas Avancerade glastak Glastak Skiffertak Metalltak Tegeltak 0 0,2 0,4 0,6 0,8 1 1,2 1,4 Relativa priser /m 2 Relativa priser för vissa typer av byggnadsmaterial i Europa. Ibland kan aktiva solelgenererande element ersätta det vanliga fasadmaterialet utan att kostnaderna ökar! kwh/m Helsinki 60N Stockholm 59N Gothenburg 58N Cambridge 52N Stuttgart 49N Nice 44N Athens 38N 90 S facade 90 E/W facade 30 S roof 45 S roof Genomsnittlig årlig växelströmsproduktion i kwh/m 2 för Naps vertikala och lutade solelsystem på vissa orter.

6 Många olika tillämpningsmöjligheter Våra system kan även utrustas med funktioner för visning av driftsdata med möjlighet till fjärravläsning samt dataloggning. Utomhusdisplayer kan användas för att visa allmänheten att byggnaden producerar miljövänlig solenergi. Flerfunktionell användning av solpaneler solskydd kombinerat med elproduktion. Detta köpcenter använder solpaneler som ett led i sitt miljöprogram för att producera en del av den energi de behöver. Kunderna är mycket nöjda! En stor solcellyta som är monterad med Naps retro-fit monteringssystem över en gammal tak. Byggnaders ekonomiska och estetiska värden ökar med solenergisystem.

7 Solpaneler kan ersätta konventionella byggnadsmaterial och integreras helt i byggnadsstrukturen. I detta renoveringsprojekt har en del av väggen under balkongerna täckts med solpaneler. I denna byggnad i Köpenhamn har solpanelerna helt integrerats i fasaden och direktanslutits till ventilationsfläktar. Solpaneler kan enkelt och kostnadseffektivt monteras ovanpå ett befintligt tak. Photo: Neste house Solpaneler som används som fasadbeklädnad utanpå den befintliga väggen. Energisnålt privathus använder solpaneler som utformats som solavskärmning.
