Solenergi som är ett byggnadsmaterial SolTech Energy erbjuder en unik

Fastigheter kan generera energi utan kompromisser eller avkall på vare sig

Våra produkter är byggnadsmaterial som genererar energi, minskar avtrycket

vare sig tillverkas eller transporteras.

1 Solenergi som är ett byggnadsmaterial SolTech Energy erbjuder en unik portfölj av byggnadsintegrerade solenergiprodukter både för tak och fasad. Fastigheter kan generera energi utan kompromisser eller avkall på vare sig funktion eller estetik. Våra produkter är byggnadsmaterial som genererar energi, minskar avtrycket på miljön och sparar pengar till ägaren under fastighetens byggtid och livstid. Genom att våra produkter ersätter andra byggnadsmaterial behöver dessa vare sig tillverkas eller transporteras. Det gör också att byggprocessen förkortas. Byggnadsintegrerade solenergiprodukter från SolTech Energy ger våra kunder bästa tänkbara förutsättningar att vara kreativa, både vid nybyggnation och vid bevarandet av karaktären hos äldre hus.

02 Solpannor som är taket, inte något ovanpå! SolTech ShingEl och RooF är både ett tak och en solcell - det finns många fördelar att ha dessa i samma produkt.

2 02 Solpannor som är taket, inte något ovanpå! SolTech ShingEl och RooF är både ett tak och en solcell - det finns många fördelar att ha dessa i samma produkt. När man väljer att lägga ShingEl eller RooF istället för ett nytt falsat plåttak blir investeringen klart intressant! På en fastighet i Uppsala föll valet på SolTech ShingEl istället för falsad plåt och standardsolceller. Låt oss jämföra kostnaden för plåt och byggnadsintegrerade solceller på denna fastighet: Pris från Inkl. 20% investeringsstöd Plåttak* 822 kr/m kr/ m 2 Plåttak med kiselanläggning** kr/m kr/m 2 ShingEl*** kr/m kr/m 2 RooF*** kr/m kr/m 2 *Inkl. rivning samt ny bandtäckning, exkl. moms. **Inkl. rivning, ny bandtäckning samt nyckelfärdig kiselinstallation, exkl. moms. ***inkl. rivning samt nyckelfärdig ShingEl/RooF installation, medräknat besparingen för plåtytan, exkl. moms. ShingEl eller RooF istället för plåttak är en god affär! Solcellsinstallationen kommer att betala igen sig och leverera gratis el i många år. Denna uträkning är baserad på att SolTech-koncernen tar ett helhetsansvar för byte av all plåt och installation av ShingEl eller RooF.

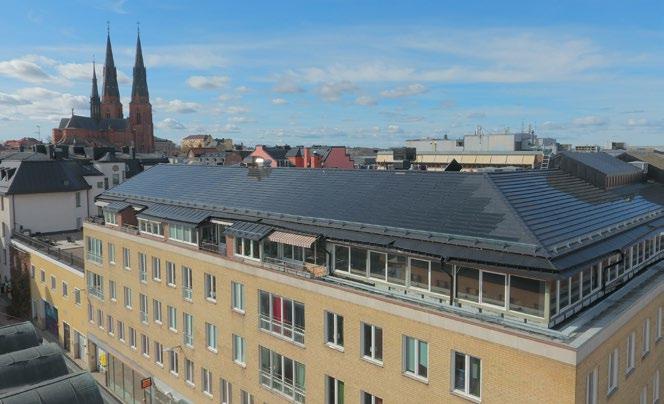

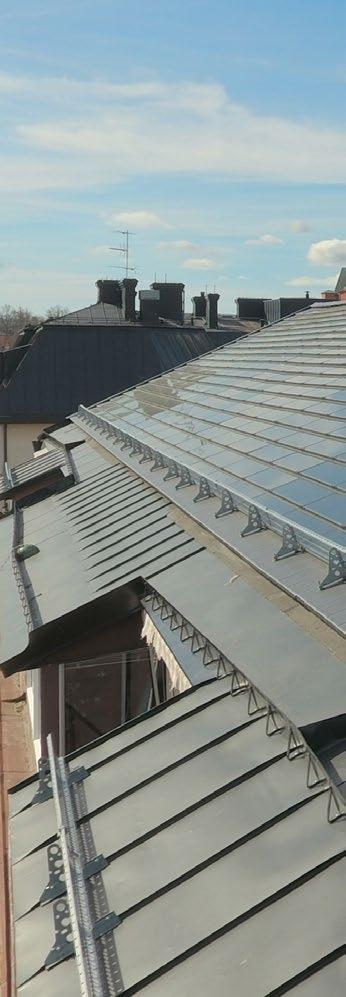

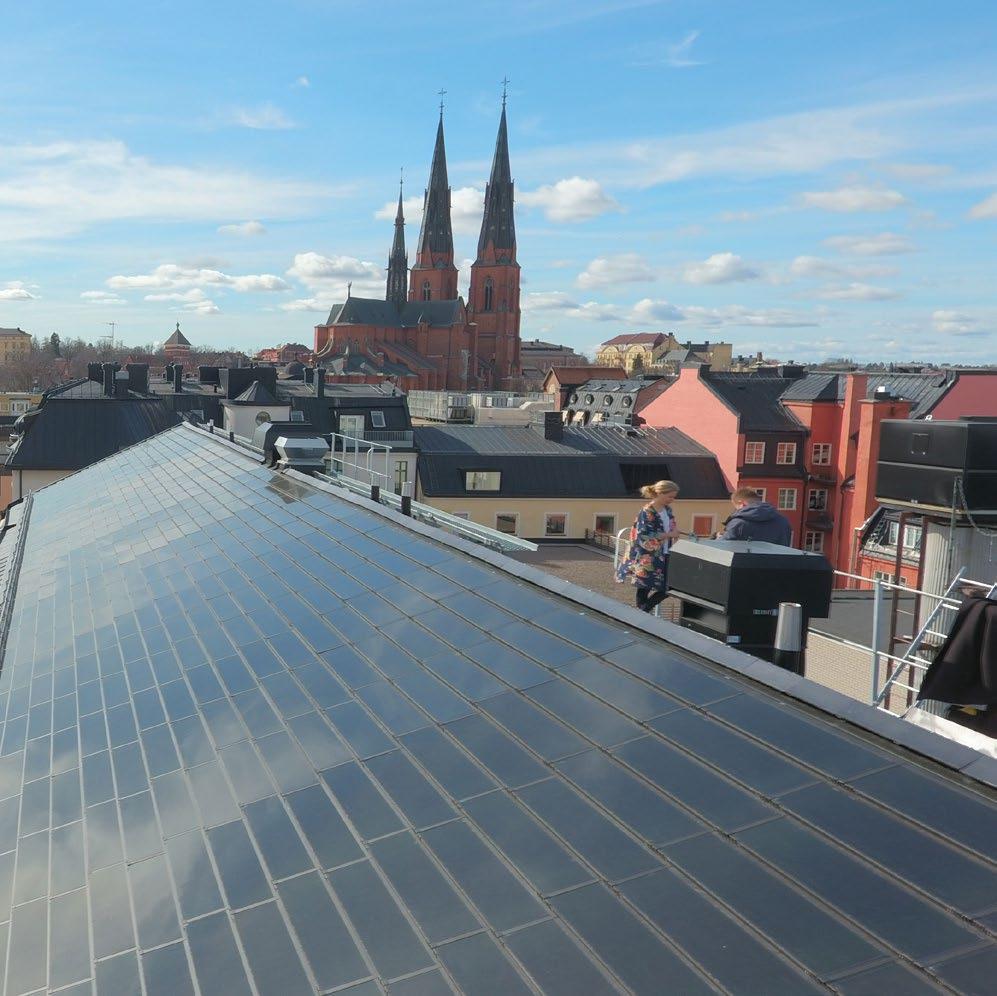

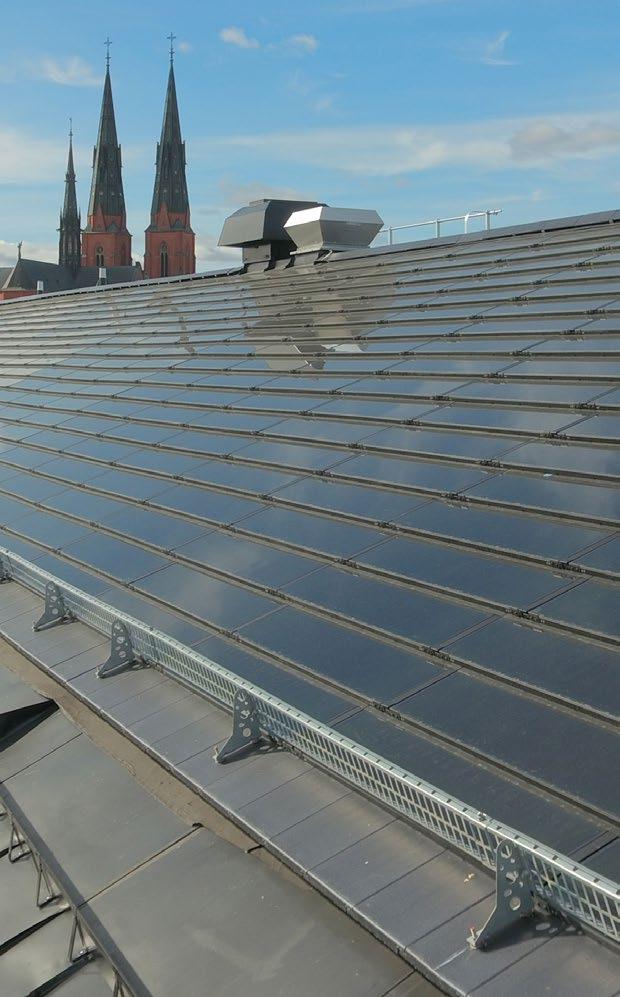

3 03 Solcellsinstallationen kommer att betala igen sig och leverera gratis el i många år! SolTech ShingEl på en fastighet i Uppsala ägd av Vasakronan

helt kompatibel med Benders betongpanna Carisma, utan krav på några tillbehör En solcellspanel motsvarar fem betongpannor Certifierad enligt IEC 61646:2008 Ställbart läktavstånd mellan 320-340 mm.

4 04 ShingEl eller RooF ShingEl Snygg och enkel att integrera tillsammans med Benders Carisma betongpanna. Konstruerad utifrån ett ekodesignperspektiv Råbust design som tål hagel, snö och kyla CE-märkt och godkänd som en el- och byggprodukt inom EU Modern tunnfilmsteknik (CdTe) Konstruerad för att vara helt kompatibel med Benders betongpanna Carisma, utan krav på några tillbehör En solcellspanel motsvarar fem betongpannor Certifierad enligt IEC 61646:2008 Ställbart läktavstånd mellan mm. 320 mm ger maximal solelsproduktion. Byggmått: 1245±4 x ( ) mm RooF Passar till raka takytor utan genomföringar. Läggning tillsammans med solcellsdummyn ger ett enhetligt taktäckningsmaterial, vilken har storleken 345±4 x ( ) mm. Konstruerad utifrån ett ekodesignperspektiv Råbust design som tål hagel, snö och kyla CE-märkt och godkänd som en el- och byggprodukt inom EU Modern tunnfilmsteknik (CdTe) Konstruerad för att vara kompatibel med Benders betongpanna Carisma (Kompabiliteten fordrar särskild övergångspanna, SolTech RooF Trim Piece) En solcellspanel motsvarar tio betongpannor Ställbart läktavstånd mellan mm. 620 mm ger maximal solelsproduktion. Byggmått: 1245±4 x ( ) mm

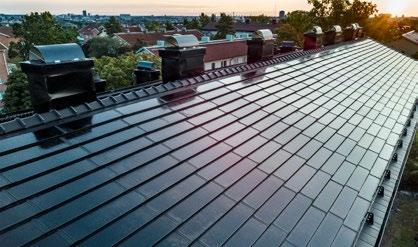

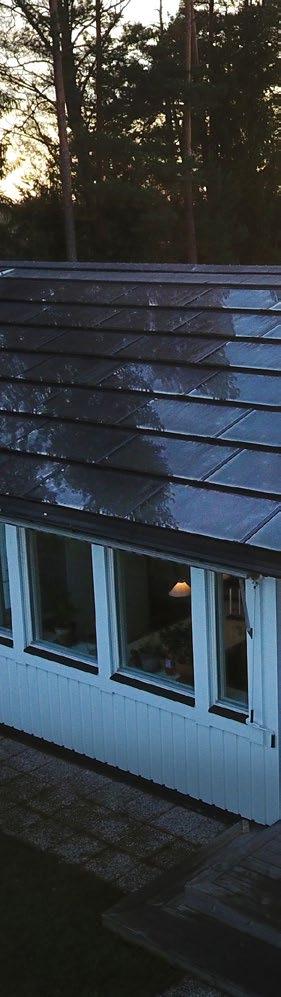

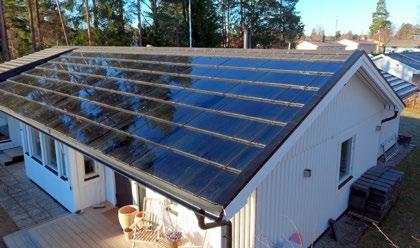

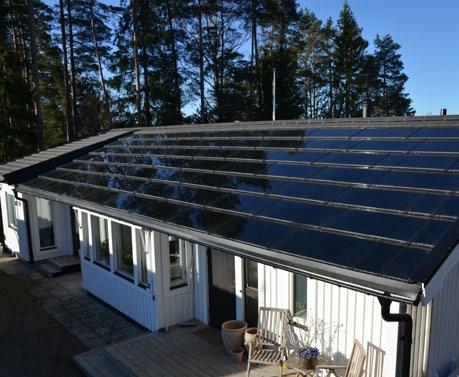

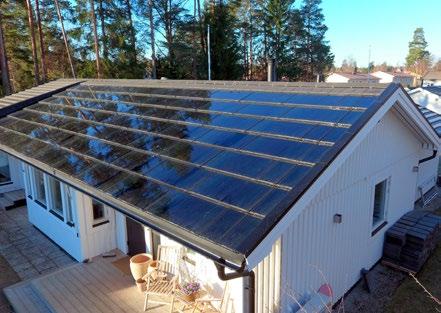

5 05 ShingEl på villaområde i Jönköping Flerfamiljshus i Hägersten, Stockholm Fasadinstallation i Bandhagen, Stockholm Byggt med solceller som byggnadsmaterial ShingEl installerat på privat villa i Uppsala ShingEl installerat hos Vasakronan, Uppsala

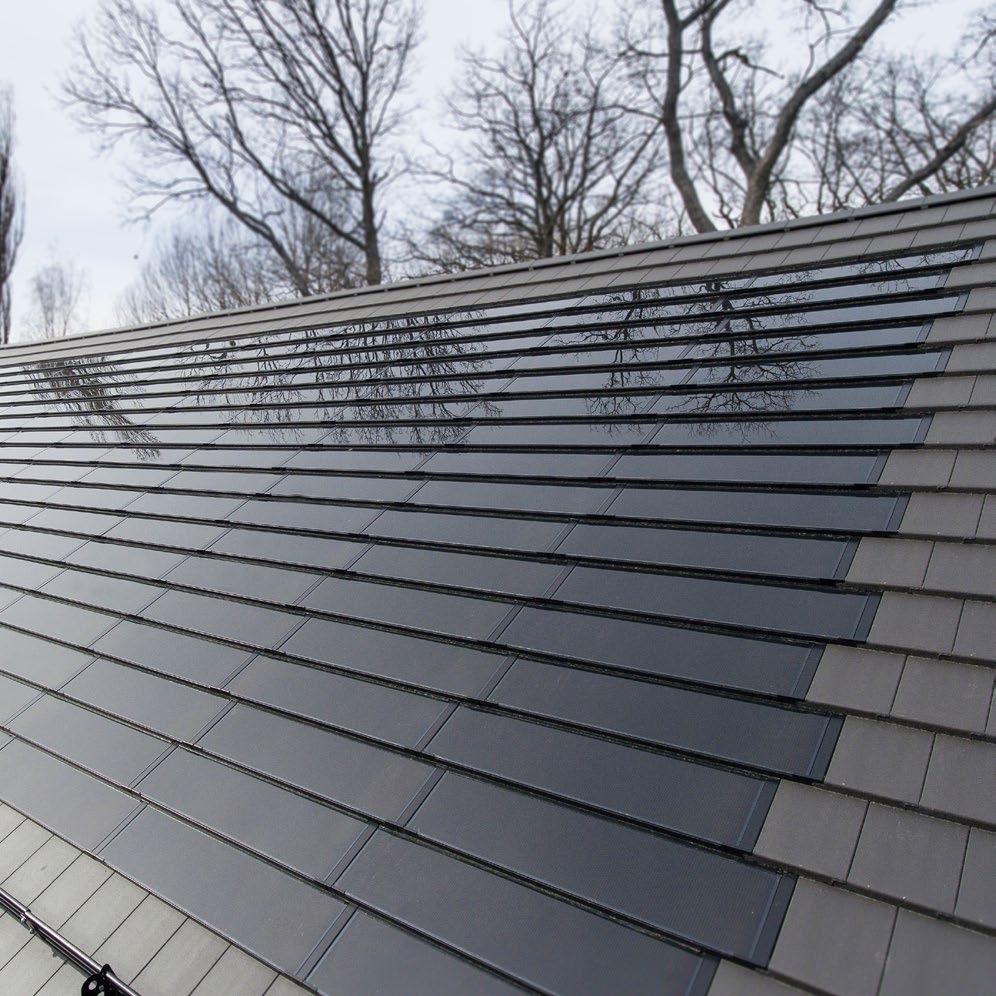

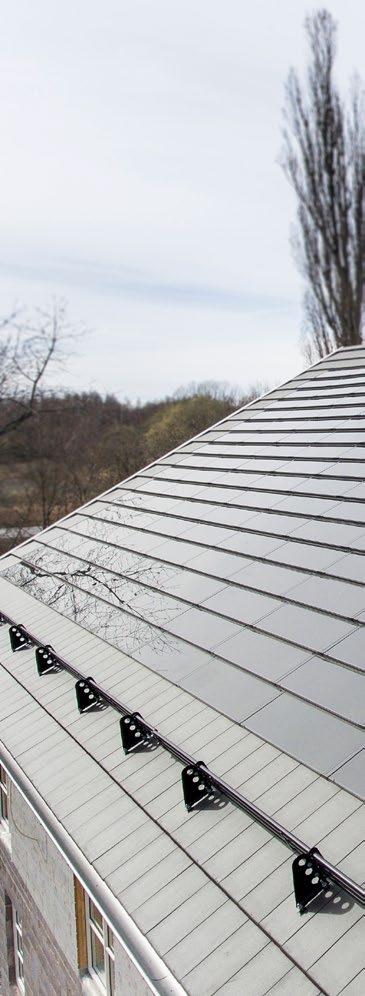

6 06 SolTech ShingEl En ShingEl-panel har samma bredd som fem Benders Carisma-pannor och ligger i nivå med det övriga taket. Inga tillbehör behövs och inget extra underarbete krävs utöver den underlagspapp som är specificerad i monteringsanvisningen. Panelen monteras på vanlig strö- och bärläkt. Installationen kan utföras av alla takläggare med hjälp av elektriker. Panelerna är UV-beständiga och klarar tuffa tester i vårt nordiska klimat, med hagel, stormar och snölaster. Naturligtvis tål de att gå på. SolTech ShingEl är CE-märkt och godkänd på den europeiska marknaden som både el- och byggprodukt. 1 Monteras på bärläkt likt 2 Se till att kablarna inte kläms mellan Carisma-pannan modul och bärläkt 3 Koppla ihop kablarna enligt 4 Skruva infästningspunkter installationsritning

07 Upphandling via HBV Samtliga SolTech Energys produkter kan upphandlas via HBV. Detta är ett nytt sätt att göra inköp, via ett dynamiskt inköpssystem där HBV erbjuder sitt stöd vid behov.

7 07 Upphandling via HBV Samtliga SolTech Energys produkter kan upphandlas via HBV. Detta är ett nytt sätt att göra inköp, via ett dynamiskt inköpssystem där HBV erbjuder sitt stöd vid behov. Då förutsättningarna och behoven är olika för många bostadsbolag är detta ett bra hjälpmedel för att lyckas med en upphandling, i balans både med LOU och miljön. Se mer på hbv.se För tekniska specifikationer och produktblad, gå in på

08 SolTech RooF SolTech RooF är en vidareutveckling av ShingEl och passar till raka takytor.

Därmed får hela taket samma material och ett enhetligt intryck.

Det finns också en övergångspanna som kan möta två Benders Carisma betongpannor för att förenkla genomföringar i

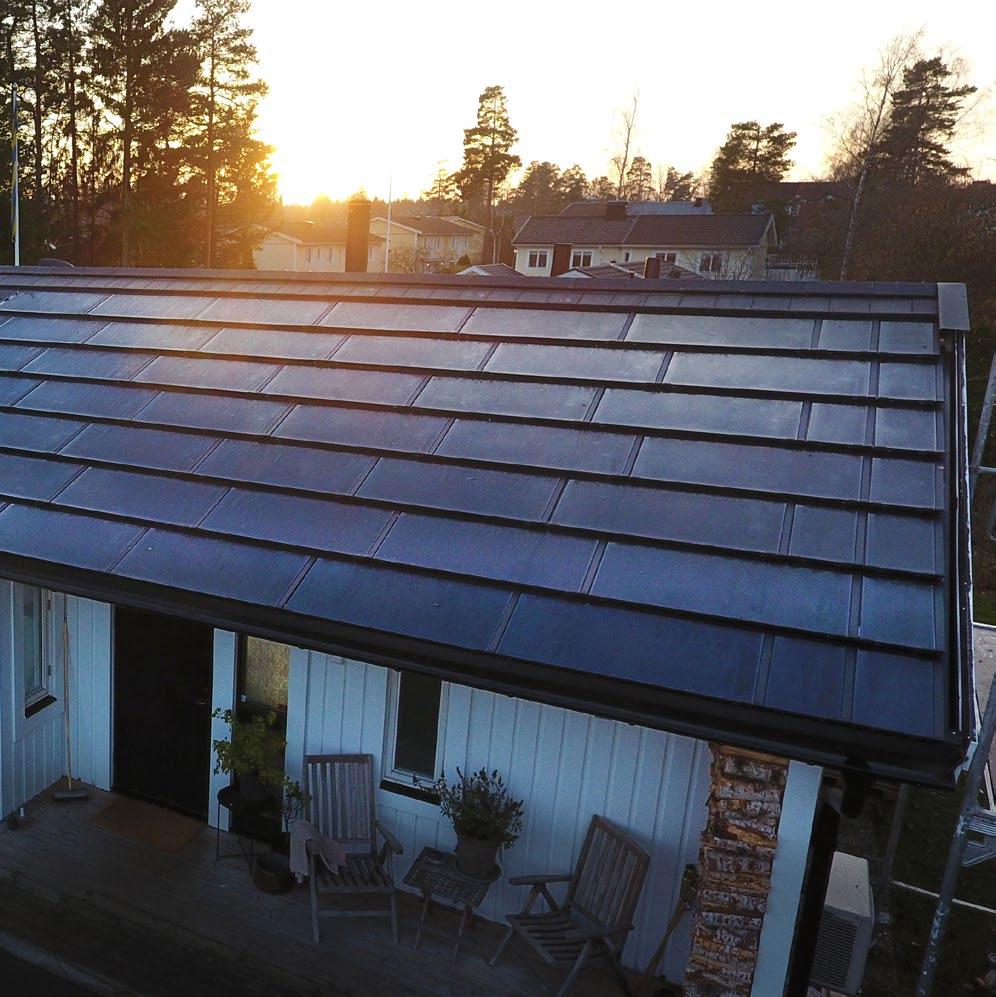

8 08 SolTech RooF SolTech RooF är en vidareutveckling av ShingEl och passar till raka takytor. Den kan läggas utan betongpannor, tillsammans med en solcellsdummy som avslut mot t.ex. takfönster och vindskivor. Därmed får hela taket samma material och ett enhetligt intryck. SolTech RooF ersätter tio stycken betongpannor och går därmed snabbt att installera. Det finns också en övergångspanna som kan möta två Benders Carisma betongpannor för att förenkla genomföringar i solcellstaket. SolTech Roof är en robust byggprodukt utformad för att gå och stå på. Produkten är tillverkad ur ett ekodesignperspektiv som innebär att den är konstruerad för att skapa ett kretslopp från utveckling till användning och återvinning.

integreras i taket samtidigt som den blir en del av byggnadens klimatskal.

9 09 SolTech RooF är en vackert utformad solcellspanna, designad och konstruerad för att ersätta traditionella takpannor och för att integreras i taket samtidigt som den blir en del av byggnadens klimatskal. En fördel med RooF är att taket kan byggas i ett enda material tack vare solcellsdummyn.

SolTech Facade monteras med en horisontell aluminiumprofil som tillsammans med solcellerna ger ett vackert och stilrent uttryck. Montaget i profilerna går snabbt då det sker utan att använda verktyg.

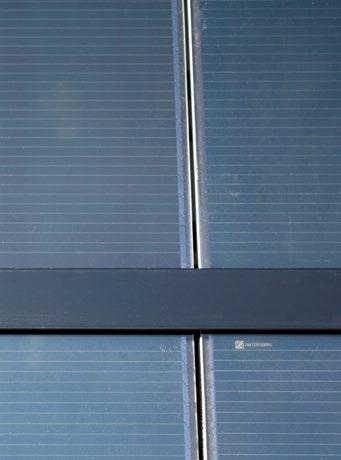

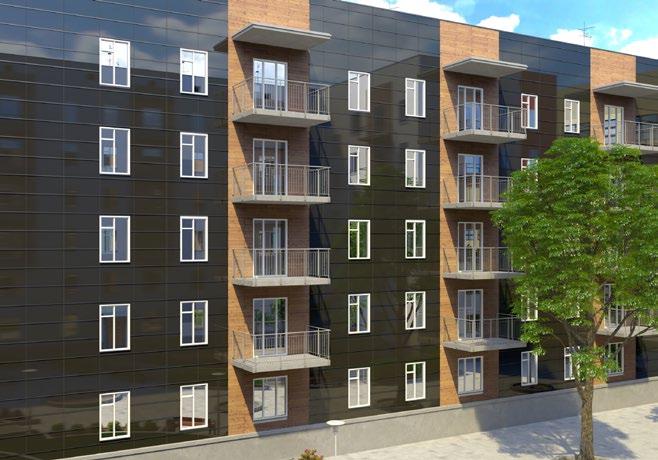

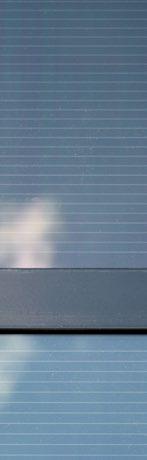

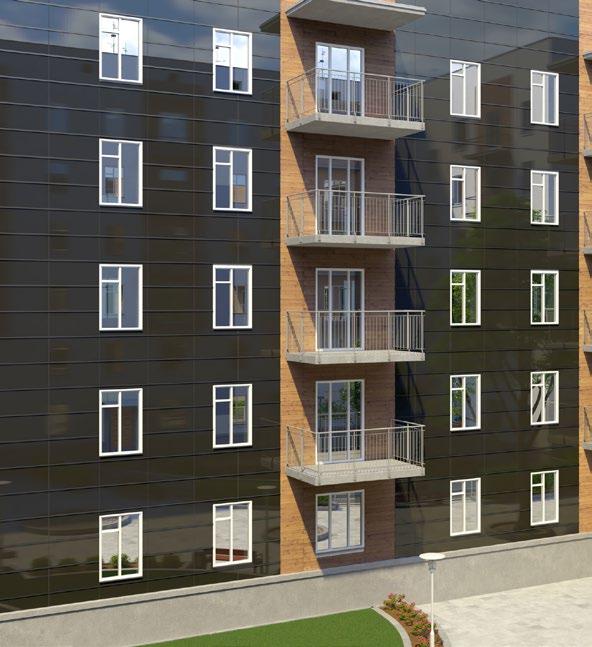

10 10 SolTech Facade SolTech Facade är ett solcellsfasadsystem som ersätter byggnadsmaterial såsom tegel, plåt eller puts. På så sätt återbetalas investeringen genom besparing av ett annat byggnadsmaterial utöver de kwh den producerar. SolTech Facade monteras med en horisontell aluminiumprofil som tillsammans med solcellerna ger ett vackert och stilrent uttryck. Montaget i profilerna går snabbt då det sker utan att använda verktyg. SolTech Facade har storleken mm och kan monteras både vertikalt och horisontellt, i raka rader eller med förskjutna skarvar. Solcellerna är av tunnfilmsteknik, vilka skiljer sig från standardsolceller med sin enhetligt svarta design. SolTech Facade levererar 130 Wp/kvm. Facade kan monteras tillsammans med andra material som finns på fastigheten. Om man använder andra material i vissa fält kan även dessa monteras i profilsystemet. SolTech Facade - montering SolTech Facade-profilen monteras på vertikala reglar för att skapa en luftspalt och ett kablageutrymme. Profilen skruvas fast på fasaden i horisontella rader. Solcellerna monteras sedan enkelt genom att dessa lyfts i profilerna, först i överkant och sedan i nederkant Upp till sju solcellerna kopplas ihop seriellt med varandra i en slinga. Dessa slingor kopplas las parallellt i ett slingskåp. Kablaget dras bakom fasadsystemet och kommer därmed inte synas.

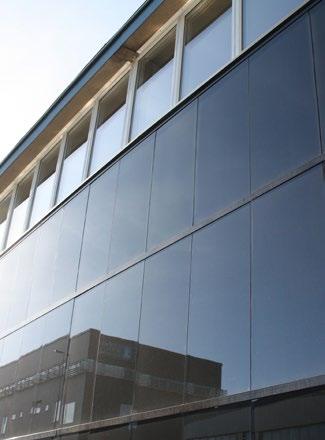

11 11 SolTech Facade på NP-Gruppens kontor i Stockholm

Vi erbjuder helintegrerade paneler som samtidigt är en del av byggnadens klimatskal.

12 Effektiv och estetisk lösning En svensk undersökning har visat att solenergi främst väljs bort för att det inte är snyggt. SolTech Energys produkter ersätter andra byggnadsmaterial och möter våra kunders högt ställda krav på estetik. Vi erbjuder helintegrerade paneler som samtidigt är en del av byggnadens klimatskal. De möter arkitekturen och kan anpassas efter fastighetens konstruktion, oavsett om du bygger nytt eller renoverar en äldre fastighet. Välkommen! SolTech Energy Sweden AB Upplagsvägen Stockholm Kundtjänst: +46 (0) sales@soltechenergy.com Produktion: Klassons Mediabyrå AB, Sävsjö
