1 FR ANK m a t r i s f o r m a r Tekniska lösningar för byggindustr in

2 Insitex matrisformar Insitex profil: Lincoln Insitex - försköna y tan på betongkonstruk tioner Insitex matrisformar erbjuder ett kostnadseffektivt sätt att skapa tilltalande texturerade ytor på en rad olika betongkonstruktioner, och ersätter ofta fasadbeklädnader i form av trä, puts, kakel, sten, tegel eller murverk. Tillämpningsområdena sträcker sig från brofästen, stödmurar och kulvertar till gångbroar, gångvägar och viadukter. De kan också användas för att göra järnvägskonstruktioner, reservoarer och industrilokaler mer estetiskt tilltalande, både inom- och utomhus. Ett brett utbud av profiler och skräddarsydda lösningar Utbudet av Insitex matrisformar utgörs av ett varierat sortiment av utformningar, som omfattar en rad olika texturer och profildjup. Utformningarna inkluderar geometriska och vertikala mönster, och profiler utformade för att efterlikna tegel, natursten och trä (se valmöjligheter på sidorna 6-8). Även om matriser generellt utformas för vertikal användning vertikala fogar smälter in i mönstret lämpar sig vissa strukturer också för horisontell användning. Skräddarsydda lösningar kan framställas för speciella tillämpningar och karaktäristisk design. Insitex profiler: Cromar ty och Newark 2

3 Insitex Bedford använd på prefabricerad panel

4 Insitex matrisformar Låg vikt, enkla att använda Insitex matriser levereras med en effektiv bredd av 600mm och i valfria höjder upp till 7m. De är lätta att hantera och montera och kan enkelt kapas. Vid normal användning fästes de på brädformen med pappspik längs skarvar och vid avslutningar. Överlappande skarvar kan förseglas med tejp; ingen limning eller annat som kan skada formen förekommer. Insitex utförande: Grampian Genom användning av formolja kan Insitex matrisformar enkelt avlägsnas utan att försena gjutprocessen. Förkorta byggtiden Att Insitex matrisformar kan monteras och rivas snabbt och enkelt bidrar till att sänka kostnaderna genom att förkorta byggtiden och minska arbetstimmarna. Dessutom innebär användning av Insitex att underliggande form skyddas för återanvändning och tidig formrivning möjliggörs. Det krävande rengöringsarbetet efter formrivning undviks. Insitex profiler: Kielder och Bedford 4

5 Insitex ve r tikalt räf f lad prof il använd på e n bro Möjlighet till återanvändning för ytterligare besparingar Med varsam hantering, montering och rivning kan Insitex matrisformar användas upp till fem gånger vid platsgjutning, beroende på tillämpning, höjd, form och mönster. Lämpliga för prefabricerade paneler och platsgjutna konstruktioner Även om den låga vikten och den enkla monteringen/rivningen gör Insitex matrisformar ideala för platsgjutning, passar de lika väl för prefabricering av paneler, ett allt viktigare område inom dagens byggindustri. Ger en slät kvalitet på betongytan Insitex ger en slät yta med mönstrat utseende vilket innebär en renare yta jämfört med grova, skrovliga eller sträva ytor som lättare drar till sig luftburna föroreningar. Miljöer med texturerade betongytor, speciellt ytor med ett robust utseende eller en djup profil, kan också motverka vandalisering genom att graffiti blir svårare att applicera. 5

6 Insitex utbud av profiler En rad olika mönster för varje behov Insitex matrisformar finns för närvarande tillgängliga med 29 olika ytprofiler, indelade i fyra kategorier: vertikalt räfflad, abstrakt, trä samt murverk och tegel. Exempel på dessa och diagram för varje profil visas nedan. Melrose Referens: 401 Profildjup: 37mm Lincoln Referens: 402 Ely Referens: 403 Lancaster Referens: 504 Profildjup: 37mm Durham Referens: 505 Lothian Referens: 608 Profildjup: 12mm Grampian Referens: 609 Profildjup: 5mm Windsor Referens: 711 Warwick Referens: 712 Profildjup: 10mm

7 Insitex utbud av profiler Brecon Referens: 813 Profildjup: 37mm Malvern Referens: 814 Buxton Referens: 815 Ashbourne Referens: 916 Profildjup: 10mm Cambourne Referens: 1125 Profildjup: 14mm Oxford Referens: 1126 Avon Referens: 1127 Solway Referens: 506 Profildjup: 15mm Clyde Referens: 1019 Cromarty Referens: 1021

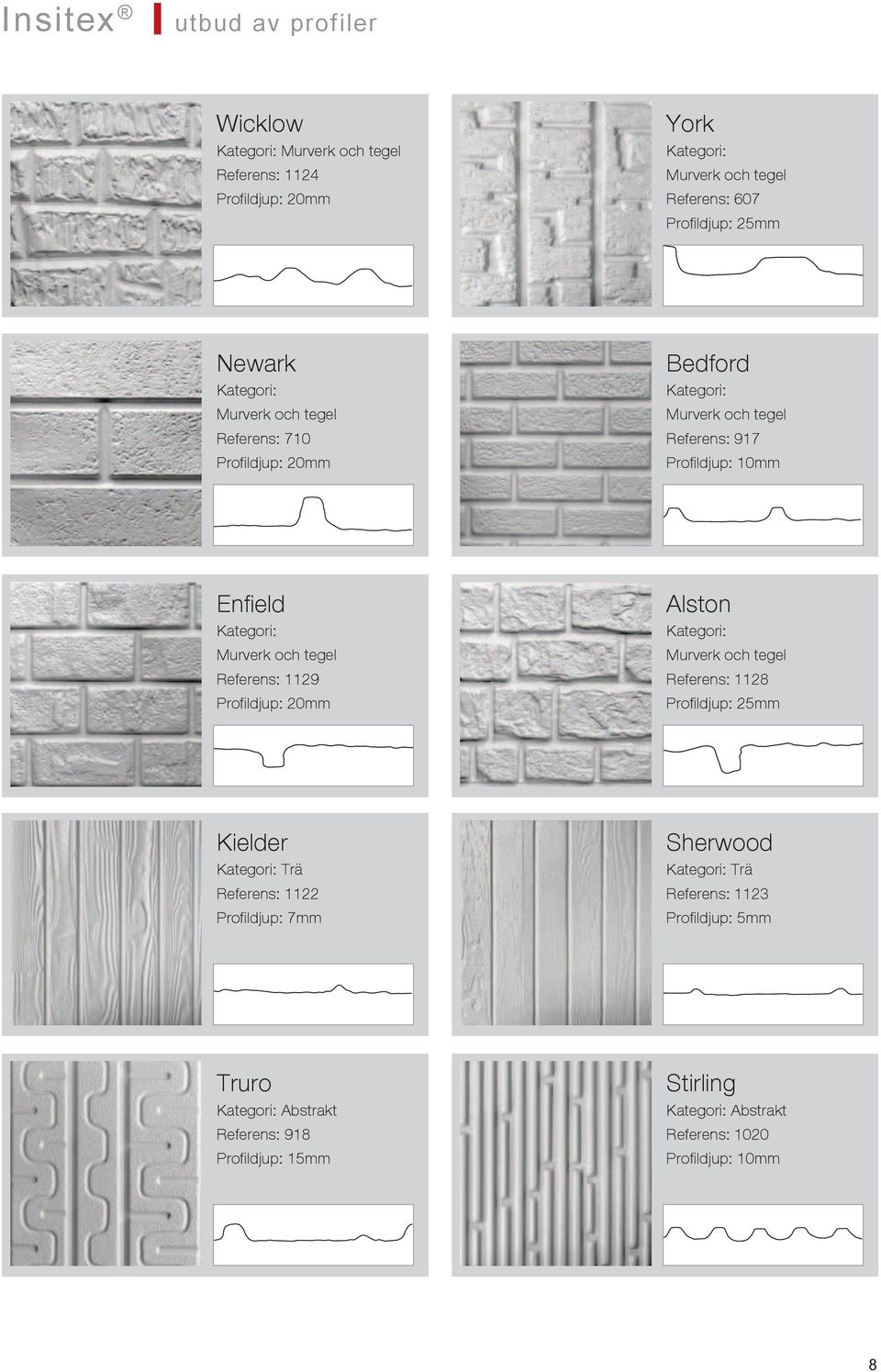

8 Insitex utbud av profiler Wicklow Referens: 1124 York Referens: 607 Newark Referens: 710 Bedford Referens: 917 Profildjup: 10mm Enfield Referens: 1129 Alston Referens: 1128 Kielder Trä Referens: 1122 Profildjup: 7mm Sherwood Trä Referens: 1123 Profildjup: 5mm Truro Abstrakt Referens: 918 Profildjup: 15mm Stirling Abstrakt Referens: 1020 Profildjup: 10mm 8

9 Distanser Formteknik Armeringsteknik Tätningsteknik Byggnadsakustik Max Frank AB Tekniska lösningar för byggindustrin Sporregatan Malmö Sweden Tel. +46 (0) Fax +46 (0) BR01/01-SE/SE-01/14
